Dokumen tersebut memberikan definisi dan penjelasan singkat tentang tiga konsep yaitu mikroprosesor, mikrokomputer, dan mikrokontroler. Mikroprosesor adalah chip yang berisi ALU, CU, dan register. Mikrokomputer adalah koneksi antara mikroprosesor, memori utama, dan I/O yang terhubung melalui sistem bus. Mikrokontroler adalah chip yang mengintegrasikan mikroprosesor, memori, I/O, dan periferal

2. M. Noval Riansyah
contact :
e-mail : novalriansyah95@gmail.com
twitter : @novalit
FB : m noval riansyah
HP : 085241579763

3. Terdapat tiga pengertian yang harus
dibedakan yaitu :
1. Mikroprosesor
2. Mikrokomputer
3. Mikrokontroler

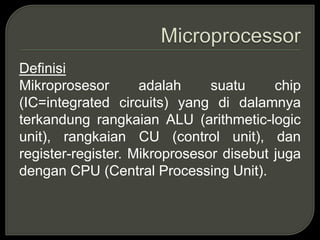

4. Definisi
Mikroprosesor adalah suatu chip
(IC=integrated circuits) yang di dalamnya
terkandung rangkaian ALU (arithmetic-logic
unit), rangkaian CU (control unit), dan
register-register. Mikroprosesor disebut juga
dengan CPU (Central Processing Unit).

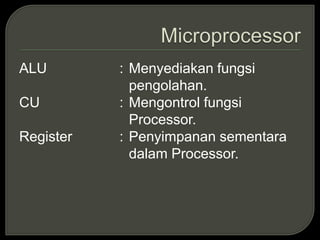

5. ALU : Menyediakan fungsi
pengolahan.
CU : Mengontrol fungsi
Processor.
Register : Penyimpanan sementara
dalam Processor.

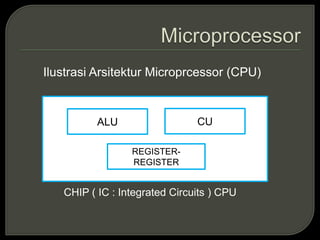

6. ALU CU
REGISTER-
REGISTER
CHIP ( IC : Integrated Circuits ) CPU
Ilustrasi Arsitektur Microprcessor (CPU)

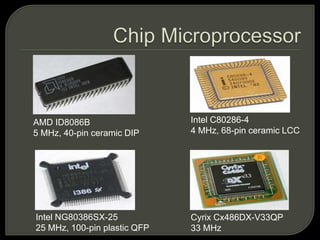

8. AMD ID8086B
5 MHz, 40-pin ceramic DIP
Intel NG80386SX-25
25 MHz, 100-pin plastic QFP
Intel C80286-4
4 MHz, 68-pin ceramic LCC
Cyrix Cx486DX-V33QP
33 MHz

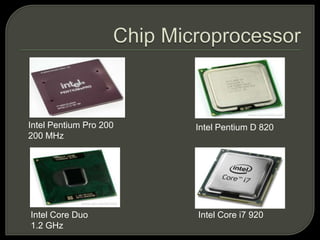

9. Intel Pentium Pro 200
200 MHz
Intel Pentium D 820
Intel Core Duo
1.2 GHz
Intel Core i7 920

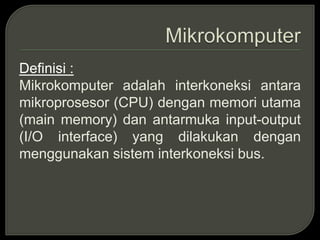

11. Definisi :
Mikrokomputer adalah interkoneksi antara
mikroprosesor (CPU) dengan memori utama
(main memory) dan antarmuka input-output
(I/O interface) yang dilakukan dengan
menggunakan sistem interkoneksi bus.

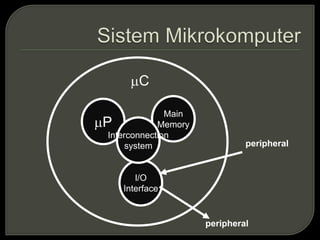

12. P
Main
Memory
I/O
Interface
Interconnection
system peripheral
peripheral
C

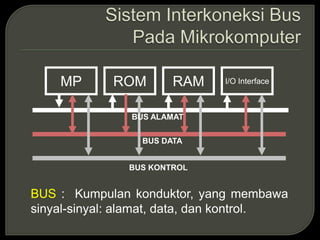

13. MP ROM RAM
BUS ALAMAT
BUS DATA
BUS KONTROL
I/O Interface
BUS : Kumpulan konduktor, yang membawa
sinyal-sinyal: alamat, data, dan kontrol.

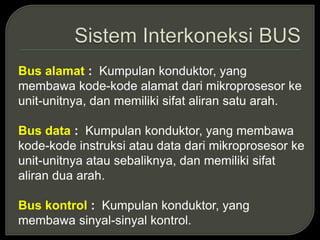

14. Bus alamat : Kumpulan konduktor, yang
membawa kode-kode alamat dari mikroprosesor ke
unit-unitnya, dan memiliki sifat aliran satu arah.
Bus data : Kumpulan konduktor, yang membawa
kode-kode instruksi atau data dari mikroprosesor ke
unit-unitnya atau sebaliknya, dan memiliki sifat
aliran dua arah.
Bus kontrol : Kumpulan konduktor, yang
membawa sinyal-sinyal kontrol.

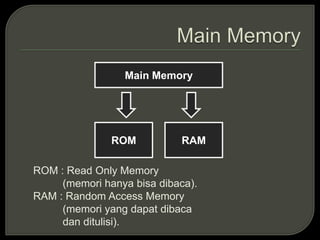

15. Main Memory
ROM RAM
ROM : Read Only Memory
(memori hanya bisa dibaca).
RAM : Random Access Memory
(memori yang dapat dibaca
dan ditulisi).

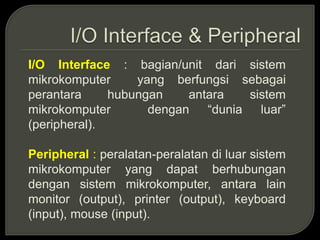

16. I/O Interface : bagian/unit dari sistem
mikrokomputer yang berfungsi sebagai
perantara hubungan antara sistem
mikrokomputer dengan “dunia luar”
(peripheral).

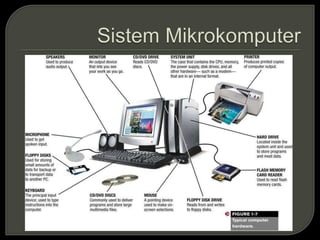

Peripheral : peralatan-peralatan di luar sistem
mikrokomputer yang dapat berhubungan
dengan sistem mikrokomputer, antara lain
monitor (output), printer (output), keyboard
(input), mouse (input).

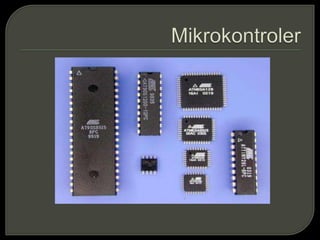

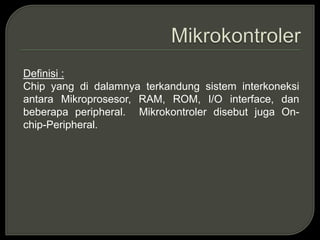

19. Definisi :
Chip yang di dalamnya terkandung sistem interkoneksi
antara Mikroprosesor, RAM, ROM, I/O interface, dan
beberapa peripheral. Mikrokontroler disebut juga On-
chip-Peripheral.

20. P ROM RAM
BUS ALAMAT
BUS DATA
BUS KONTROL
I/O Interface
Peripheral
CHIP
Ilustrasi Arsitektur Mikrokontroler
