Merten Dimmers
Документ представляет обзор новых диммеров Merten, включая их преимущества для пользователей и особенности выбора в зависимости от типа нагрузки. Основное внимание уделяется экономии энергии, комфорту и возможности создания индивидуального освещения как в домашних условиях, так и в офисах. Также содержится информация о новых механизмах диммеров и изменениях в ценах и типах нагрузок.
Merten Dimmers
- 1. Новые диммеры Merten Соловьев Константин LifeSpace Business EMEAS August 2011
- 2. Содержание Что такоедиммер ? Преимущества для пользователей Диммеры дома Диммеры в офисе Диммеры: технический выбор Обзор новых диммеров Таблица замены Тариф > Диммеры
- 3. Что такое диммер? Это регулятор, используемый для изменения уровня мощности освещения. Области применения > Что такое диммер? 0 100%
- 4. Преимущества для пользователей> Преимущества для пользователей Освещение Регулирование До 20% экономии электроэнергии Уменьшение освещение на 25% Позволяет сэкономить 20% энергии. Обеспечение комфорта и энергосбережения каждый день Плавная регулировка уровня освещения Потребление пропорционально уровню освещения Увеличение срока службы ламп Плавный пуск исключает пусковой ток Снижение уровня мощности на 10% удваивает срок службы

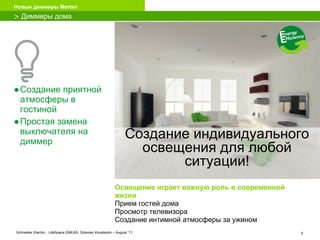

- 5. Создание приятной атмосферыв гостиной Простая замена выключателя на диммер Освещение играет важную роль в современной жизни Прием гостей дома Просмотр телевизора Создание интимной атмосферы за ужином > Диммеры дома Создание индивидуального освещения для любой ситуации!
- 6. Приятное пробуждение спомощью включения мягкого света Позднее возвращение домой Ранний подъём или поход в уборную ночью минимизирует неудобства для ваших близких с помощью светорегуляции диммером > Диммеры дома
- 7. Экономия энергии спомощью уменьшения уровня освещения > Диммеры дома До 20% Экономия энергии без потерь для комфорта Уменьшение яркости освещения во время просмотра ТВ ( гостиная, коридор, кухня ) Воспользуйся возможностью уменьшения потребления энергии с помощью диммера (20% экономии)
- 8. Комфорт и энергосбережениелетом > Диммеры дома Экономь энергию с помощью контроля скорости вентилятора, вместо использования кондиционера

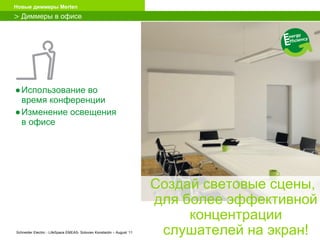

- 9. Использование во времяконференции Изменение освещения в офисе > Диммеры в офисе Создай световые сцены, для более эффективной концентрации слушателей на экран!
- 10. Комфорт на рабочемместе > Диммеры в офисе Создай комфортное для глаз сочетание яркости экрана компьютера и комнатного освещения!

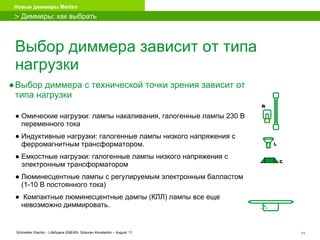

- 11. Выбор диммера завис и т от типа нагруз ки Выбор диммер а с технической точки зрения завис и т от типа нагруз ки Омическ ие нагрузки: лампы накаливания, галогенные лампы 230 В переменного тока Индуктивные нагрузки: галоген н ые лампы низкого напряжения с ферромагнитным трансформатор ом. Емкостные нагрузки: галоген н ые лампы низкого напряжения с электронным трансформатор ом Люминесцентные лампы с регулируемым электронным балластом (1-10 В постоянного тока) Компактные люминесцентные дампы (КЛЛ) лампы все еще невозможно диммировать. > Диммеры: как выбрать + R C L
- 12. Выбор также зависитот других параметров Мощность ( в Ваттах, зависит от количества светильников и их мощности ) Доступно ли подключение нейтрального проводника (трехпроходная система) Комбинация с другими функциями (управление жалюзи, нагрев и др.) Дизайн ( серия ) & Цвет ( белый , цветной, натуральные материалы …) > Диммеры: как выбрать Поворотный диммер Merten M-Plan, цвет алюминий Примеры Также Sedna… Поворотный диммер Unica TOP , материал дерево
- 13. Сегодня, имея многолетнийопыт, мы обновили линейку диммеров новым поворотным механизмом - Для всех видов светильников и двигателей (вентиляторы и т.д.) NEW! > Обзор новых диммеров
- 14. Преимущества для монтажниковЛегкая и безопасная установка Новая пластина крепления > оцинкованный суппорт предоставляет удобство в обращении и больше стабильности Сглаженные углы > Удобная инсталляция в монтажную коробку Винты и лапки Изолированы Прижаты к корпусу Улучшенные клеммы > Для жесткого и гибкого кабеля > Винтовые зажимы с фиксатором > Достаточно размера даже для кабелей большего сечения Небольшая монтажная глубина > больше места для кабелей в монтажной коробке Улучшенная маркировка > Понятная маркировка на корпусе Улучшенные клеммы > > Улучшение изоляции винта > Улучшение изоляции соединения > Обзор новых диммеров
- 15. Преимущества для пользователейТочная регулировка уровня освещенности Сохранение уровня, на выбранном значении после выключения Совместимость со многими типами светильников (см. следующие слайды) Может быть использован в схеме управления нагрузкой с двух мест Большой выбор дизайнов изделия (см. следующие слайды) Новый механизм интегрирован в наш ассортимент ЭУИ > Обзор новых диммеров
- 16. > Обзорновых диммеров: новая накладка + + = пример MTN51 36- 0000 MTN5 250-0460 MTN486160 Механизм Накладка Рамка новый Диммер Универсальная новая накладка + + MTN 577199 MTN5 250-0460 MTN486160 Механизм Накладка Рамка старый Новые накладки полностью совместимы с механизмами старого типа и механизмами нового типа ( Krisitna)

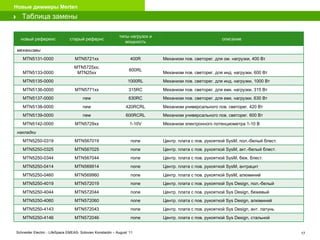

- 17. > Таблицазамены новый референс старый рефернс типы нагрузок и мощность описание механизмы MTN5131-0000 MTN5721xx 400R Механизм пов. светорег. для ом. нагрузки, 400 Вт MTN5133-0000 MTN5725xx; MTN25xx 600RL Механизм пов. светорег. для инд. нагрузки, 600 Вт MTN5135-0000 1000RL Механизм пов. светорег. для инд. нагрузки, 1000 Вт MTN5136-0000 MTN5771xx 315RC Механизм пов. светорег. для емк. нагрузки, 315 Вт MTN5137-0000 new 630RC Механизм пов. светорег. для емк. нагрузки, 630 Вт MTN5138-0000 new 420RCRL Механизм универсального пов. светорег. 420 Вт MTN5139-0000 new 600RCRL Механизм универсального пов. светорег. 600 Вт MTN5142-0000 MTN5729xx 1-10V Механизм электронного потенциометра 1-10 В накладки MTN5250-0319 MTN567019 none Центр. плата с пов. рукояткой SysM, пол.-белый блест. MTN5250-0325 MTN567025 none Центр. плата с пов. рукояткой SysM, акт.-белый блест. MTN5250-0344 MTN567044 none Центр. плата с пов. рукояткой SysM, беж. блест. MTN5250-0414 MTN569914 none Центр. плата с пов. рукояткой SysM, антрацит MTN5250-0460 MTN569960 none Центр. плата с пов. рукояткой SysM, алюминий MTN5250-4019 MTN572019 none Центр. плата с пов. рукояткой Sys Design, пол.-белый MTN5250-4044 MTN572044 none Центр. плата с пов. рукояткой Sys Design, бежевый MTN5250-4060 MTN572060 none Центр. плата с пов. рукояткой Sys Design, алюминий MTN5250-4143 MTN572043 none Центр. плата с пов. рукояткой Sys Design, ант. латунь MTN5250-4146 MTN572046 none Центр. плата с пов. рукояткой Sys Design, стальной
- 18. > Новыйтариф новый референс старый рефернс типы нагрузок и мощность Cтарый тариф, RUR новый тариф, RUR Изменения механизмы MTN5131-0000 MTN5721xx 400R 942 1 500 ↑↑ MTN5133-0000 MTN5725xx; MTN25xx 600RL 2 986 2 950 MTN5135-0000 1000RL new 4 800 MTN5136-0000 MTN5771xx 315RC 3 889 2 000 ↓↓↓ MTN5137-0000 new 630RC new 2 950 MTN5138-0000 new 420RCRL new 2 000 MTN5139-0000 new 600RCRL new 3 100 MTN5142-0000 MTN5729xx 1-10V 1 742 1 500 ↓ накладки MTN5250-0319 MTN567019 none 221 290 ↑ MTN5250-0325 MTN567025 none 290 MTN5250-0344 MTN567044 none 290 MTN5250-0414 MTN569914 none 331 320 ↓ MTN5250-0460 MTN569960 none 418 420 MTN5250-4019 MTN572019 none 395 360 ↓ MTN5250-4044 MTN572044 none 324 360 ↑ MTN5250-4060 MTN572060 none 567 550 ↓ MTN5250-4143 MTN572043 none 1 615 1 500 ↓ MTN5250-4146 MTN572046 none 1 014 1 500 ↑
- 19. Спасибо за внимание! Make the most of your energy
Editor's Notes
- #2 Hello and welcome to this training module.
- #3 In this module, you'll discover the use values and functions of dimmers. This is a basic module that applies to all the Dimmers in our Wiring Devices ranges. At the end of the module, we invite you to go to Pl@net or the ISC Learning Centre site where you'll find additional information on the modules dedicated to this range. And now, let's begin the course.
- #4 What is a Dimmer? It's a device used to set the required level of brightness. It can vary the lighting from 0 to 100% of its maximum power. These products are found more and more in homes and in office applications.
- #5 What are the advantages of using a Dimmer? First of all, it improves home comfort by adapting the level of light to the users' requirements. We’ll see this in the examples that follow. Secondly, lowering the light threshold reduces energy consumption by the lighting circuit. And thirdly, it extends the lifetime of filament lamps by limiting inrush current and lowering the line voltage. The level of voltage is proportional to the requested setting level. The brighter the light, the higher the voltage is across the terminals of the lamp. The dimmer the light, the lower the voltage across the terminals. Plus, in professional environments, it can optimise working conditions by adjusting the lighting to fit the purpose.
- #6 Here are a few examples of how comfort can be improved in the home: A dimmer in the living room can create an atmosphere for each activity. For instance, when you're entertaining guests, you may want a lot of light, but later on the evening, when the guests go home, you can dim the lights for a peaceful, more intimate atmosphere. In a combined living room/dining room, you can create an atmosphere for each part of the room: brighter light in the sofa area for cocktails, and softer light in the dining area. Or the other way around: brighter light at the table during the meal and less light in the living room area. Dimmers are more and more the trend in living areas of homes. And today's dimmers can be added to existing installations without having to make any changes to the wiring system.
- #7 In the master bedroom. If one of the parents comes home late, dimmed lights will not disturb the other parent. If one of the parents gets up during the night, subdued lighting is sufficient. And no more brutal awakening in the morning thanks to lighting that doesn't dazzle.
- #8 Here the whole family is in front of the TV. There’s no need for all the lights to be at full brightness. Comfort can be maintained while saving energy at the same time.
- #9 Some dimmers are also designed to "dim" devices other than lights. In particular, small single-phase motors such as those for fans. Stirring of the air can prove to be sufficient and much less energy-hungry that an air conditioning system would be.
- #10 At work, what about those poorly adjusted lights that make it hard to see the screen? A dimmer can dim down the light in the room and make the images on the screen stand out more clearly. Or, if the room has two separate circuits, the dimmer can dim down the light above the projection screen while brighter lighting is maintained over the meeting table.
- #11 In offices, dimmers can adjust the level of light according to the activity. For example, there's no need to have the ceiling light at full power when you're working in front of a computer screen, but it is necessary when you're having a meeting with someone in your office.
- #12 It's important to be aware that the choice of a dimmer depends on the type of light used. Lights do not all have the same characteristics. Incandescent or 230 V halogen lights are ohmic electrical loads. 12 V halogen lights with ferromagnetic ballasts are inductive loads, whereas lights with electronic transformers are capacitive loads. Fluorescent tubes have other characteristics as well. #### MODIFICATION DU TEXTE ORIGINAL These different characteristics call for different dimming techniques that are not compatible with each other. There are dimmers for each type of light, except for fluo-compact. Inappropriate use of a dimmer can damage it or damage the light, which is why it's important to make sure you check for compatibility when you make your choice. Professional dimmer sellers must ask their customers what type of load is being used and instruct them to use the same type of lights when they replace them!!!! Schneider Electric supplies a range of dimmers for the different types of lights, to keep in step with market prices and our customers' habits. We also have a Universal dimmer, compatible at the same time with incandescent lights, capacitive lights and inductive lights, which covers 80% of the lights used in homes. This avoids false moves when lights are replaced, which is the prime time for changing from an incandescent light to a halogen light, forgetting that there's a dimmer on the circuit.
- #13 As we've just seen, the technical choice of a dimmer must be made according to the type of load connected, but not only that! It is necessary to check the lighting power of the connected load and choose the dimmer accordingly. Several dimmer powers are available in the Schneider Electric range. The current use value for home applications is around 350 W and products such as those shown here are ideally suitable. For buildings, the lighting power can be up to more than 1000 Watts, in which case we recommend the use of control cabinet-mounted products of the TvO or TvBo type. These products allow for extended power. To continue with the technical choice, some dimmers call for a connected neutral and others do not. Those that do not require a connected neutral are more suitable for the renovation market. They avoid having to run an extra wire through conductor sleeves. And then there's the choice of design. This is important for end-users, particularly in homes, but also in high-end professional buildings where architecture is sensitive to design.
- #20 The module is now finished. We hope you've enjoyed this presentation and we look forward to meeting you again at our training seminars.
