Laporan ini merangkum pengerjaan tugas akhir mengenai merancang hotspot dengan user manager radius server menggunakan perangkat Mikrotik. Langkah-langkahnya meliputi konfigurasi interface WAN dan LAN Mikrotik, pengaturan hotspot, address pool, server profile, user profile, dan pembuatan user. Implementasinya berhasil mengakses internet melalui hotspot yang dirancang.

1. LAPORAN TUGAS AKHIR
Nama : Irham Fadhilah
Kelas : XII – TKJ 2
NIS : 1516 116146
Teknik Komputer dan Jaringan
Sekolah Menengah Kejuruan Negeri 4
Bandung 2017/2018

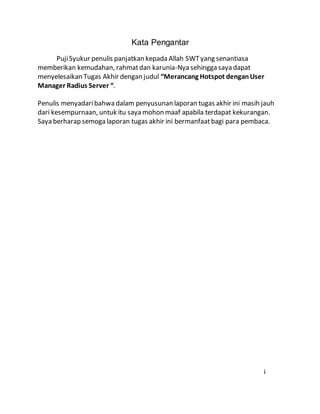

2. Kata Pengantar
PujiSyukur penulis panjatkan kepada Allah SWTyang senantiasa
memberikan kemudahan, rahmatdan karunia-Nya sehingga saya dapat
menyelesaikan Tugas Akhir dengan judul “Merancang Hotspot denganUser
Manager Radius Server “.
Penulis menyadaribahwa dalam penyusunan laporan tugas akhir ini masih jauh
dari kesempurnaan, untuk itu saya mohon maaf apabila terdapat kekurangan.
Saya berharap semoga laporan tugas akhir ini bermanfaatbagi para pembaca.
i

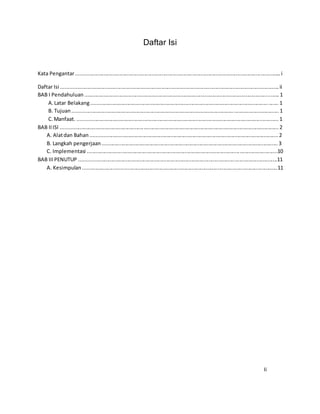

3. Daftar Isi
Kata Pengantar.............................................................................................................................................i
Daftar Isi ......................................................................................................................................................ii
BAB I Pendahuluan ......................................................................................................................................1
A.Latar Belakang.................................................................................................................................1
B. Tujuan..............................................................................................................................................1
C.Manfaat. ..........................................................................................................................................1
BAB IIISI ......................................................................................................................................................2
A. Alatdan Bahan.................................................................................................................................2
B. Langkah pengerjaan.........................................................................................................................3
C. Implementasi ...................................................................................................................................10
BAB IIIPENUTUP ........................................................................................................................................11
A. Kesimpulan......................................................................................................................................11
Ii

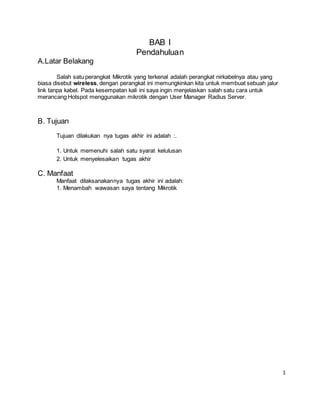

4. BAB I
Pendahuluan
A.Latar Belakang
Salah satu perangkat Mikrotik yang terkenal adalah perangkat nirkabelnya atau yang
biasa disebut wireless, dengan perangkat ini memungkinkan kita untuk membuat sebuah jalur
link tanpa kabel. Pada kesempatan kali ini saya ingin menjelaskan salah satu cara untuk
merancang Hotspot menggunakan mikrotik dengan User Manager Radius Server.
B. Tujuan
Tujuan dilakukan nya tugas akhir ini adalah :.
1. Untuk memenuhi salah satu syarat kelulusan
2. Untuk menyelesaikan tugas akhir
C. Manfaat
Manfaat dilaksanakannya tugas akhir ini adalah:
1. Menambah wawasan saya tentang Mikrotik
1

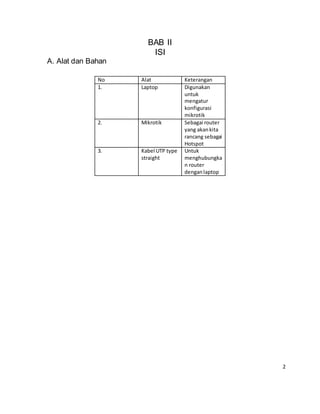

5. BAB II
ISI
A. Alat dan Bahan
No Alat Keterangan
1. Laptop Digunakan
untuk
mengatur
konfigurasi
mikrotik
2. Mikrotik Sebagai router
yang akankita
rancang sebagai
Hotspot
3. Kabel UTP type
straight
Untuk
menghubungka
n router
denganlaptop
2

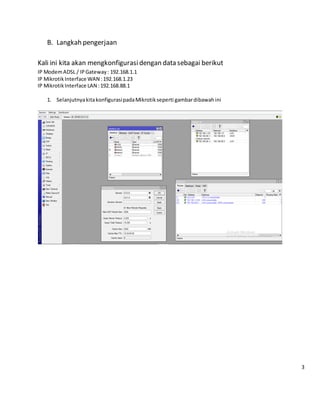

6. B. Langkah pengerjaan
Kali ini kita akan mengkonfigurasidengan data sebagai berikut
IP ModemADSL / IPGateway: 192.168.1.1
IP MikrotikInterface WAN :192.168.1.23
IP MikrotikInterface LAN :192.168.88.1
1. SelanjutnyakitakonfigurasipadaMikrotik seperti gambardibawahini
3

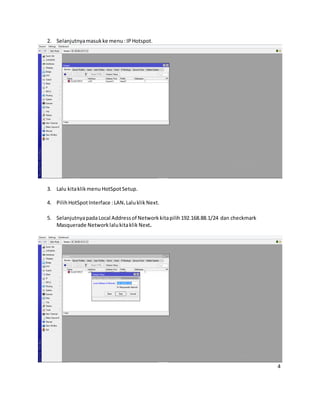

7. 2. Selanjutnyamasukke menu: IPHotspot.
3. Lalu kitaklikmenu HotSpotSetup.
4. PilihHotSpotInterface :LAN.Laluklik Next.
5. SelanjutnyapadaLocal Addressof Network kitapilih192.168.88.1/24 dan checkmark
Masquerade Networklalukitaklik Next.
4

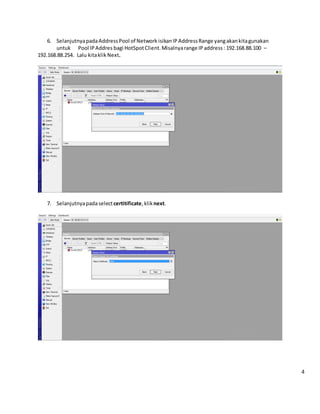

8. 6. SelanjutnyapadaAddressPool of Network isikanIPAddressRange yangakankitagunakan
untuk Pool IPAddres bagi HotSpotClient.Misalnyarange IPaddress: 192.168.88.100 –
192.168.88.254. Lalu kitaklik Next.
7. Selanjutnyapadaselectcertitificate,kliknext.
4

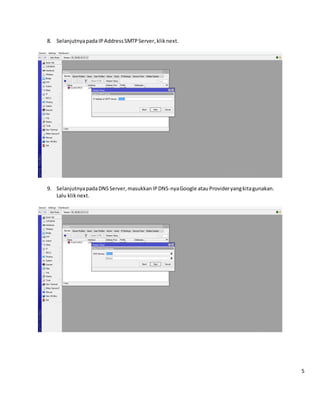

9. 8. SelanjutnyapadaIPAddressSMTPServer,klik next.
9. SelanjutnyapadaDNSServer,masukkanIPDNS-nyaGoogle atauProvideryangkitagunakan.
Lalu klik next.
5

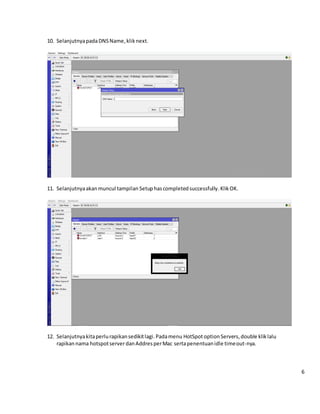

10. 10. SelanjutnyapadaDNSName,klik next.
11. Selanjutnyaakanmuncul tampilan Setuphascompletedsuccessfully.KlikOK.
12. Selanjutnyakitaperlurapikansedikitlagi.Padamenu HotSpotoption Servers,double kliklalu
rapikannama hotspotserverdanAddresperMac sertapenentuanidle timeout-nya.
6

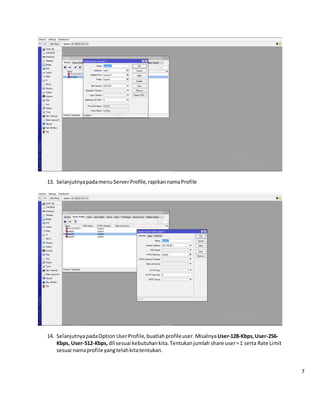

11. 13. Selanjutnyapadamenu ServerProfile,rapikannamaProfile
14. SelanjutnyapadaOption UserProfile,buatlah profileuser.MisalnyaUser-128-Kbps,User-256-
Kbps, User-512-Kbps,dll sesuai kebutuhankita.Tentukanjumlah share user=1 serta Rate Limit
sesuai namaprofile yangtelahkitatentukan.
7

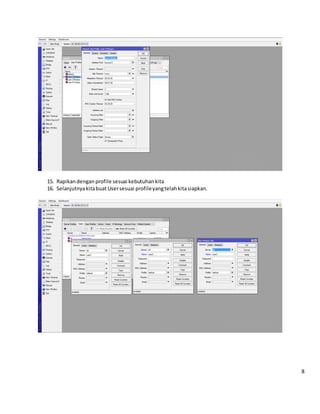

12. 15. Rapikandengan profile sesuai kebutuhankita
16. Selanjutnyakitabuat Usersesuai profileyangtelahkitasiapkan.
8

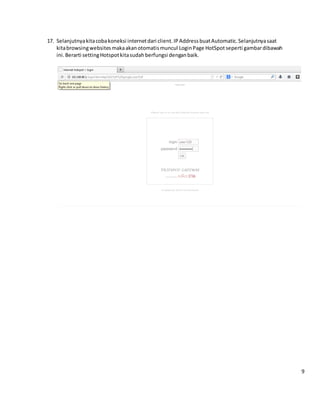

13. 17. Selanjutnyakitacobakoneksi internetdari client.IPAddressbuatAutomatic.Selanjutnyasaat
kitabrowsingwebsitesmakaakanotomatismuncul LoginPage HotSpot seperti gambardibawah
ini.Berarti settingHotspotkitasudahberfungsi denganbaik.
9

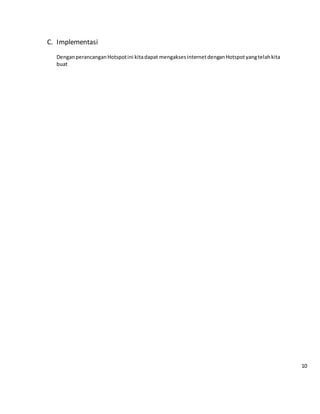

14. C. Implementasi
DenganperancanganHotspotini kitadapat mengaksesinternetdenganHotspotyangtelahkita
buat
10

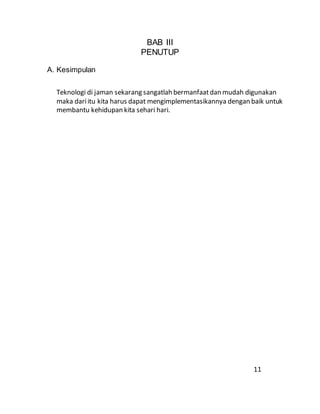

15. BAB III
PENUTUP
A. Kesimpulan
Teknologi di jaman sekarang sangatlah bermanfaatdan mudah digunakan
maka dariitu kita harus dapat mengimplementasikannya dengan baik untuk
membantu kehidupan kita sehari hari.
11
