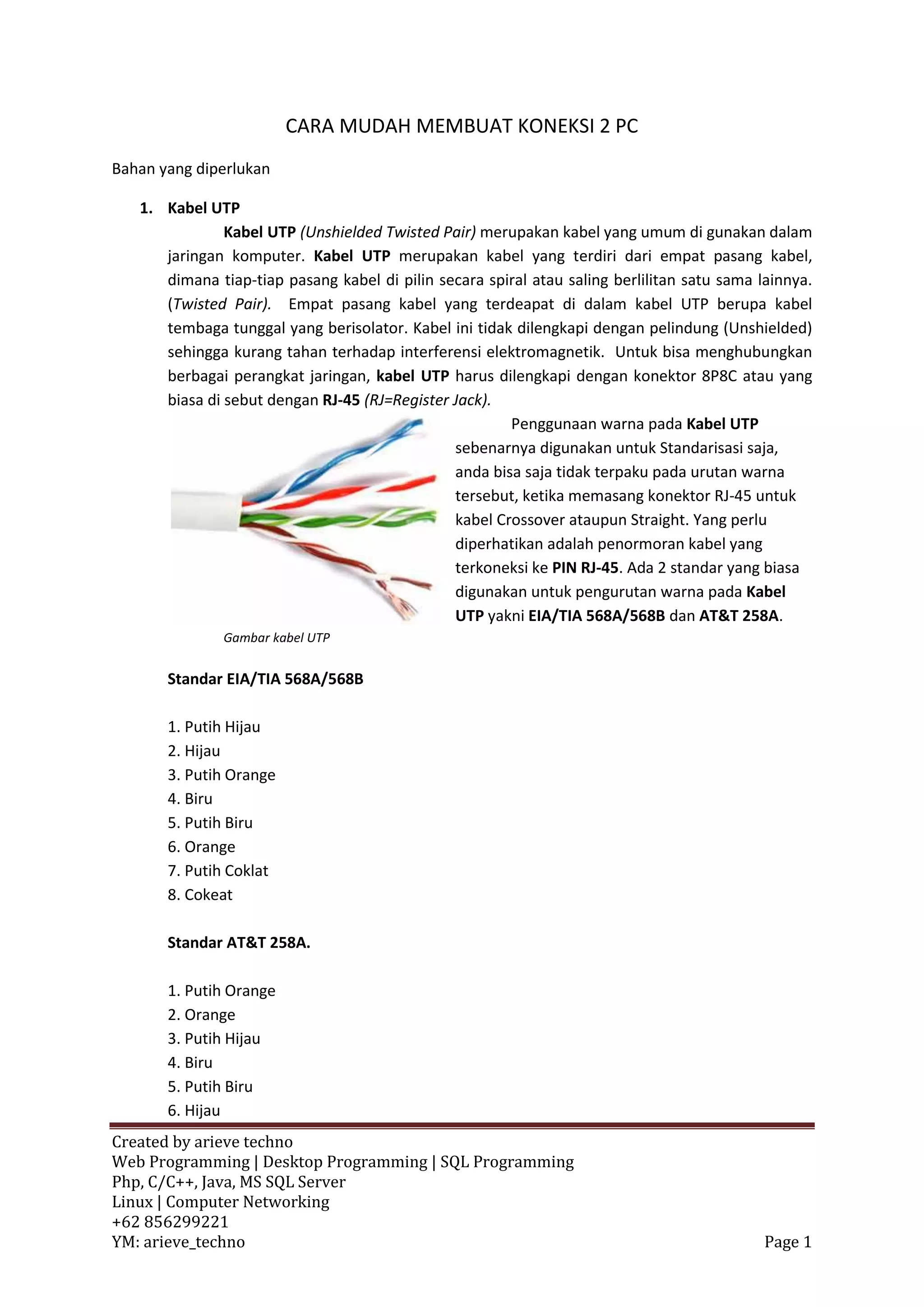

Cara Mudah Membuat Koneksi 2 PC Dengan Kabel UTP
1. CARA MUDAH MEMBUAT KONEKSI 2 PC
Bahan yang diperlukan
1. Kabel UTP
Kabel UTP (Unshielded Twisted Pair) merupakan kabel yang umum di gunakan dalam
jaringan komputer. Kabel UTP merupakan kabel yang terdiri dari empat pasang kabel,
dimana tiap-tiap pasang kabel di pilin secara spiral atau saling berlilitan satu sama lainnya.
(Twisted Pair). Empat pasang kabel yang terdeapat di dalam kabel UTP berupa kabel
tembaga tunggal yang berisolator. Kabel ini tidak dilengkapi dengan pelindung (Unshielded)
sehingga kurang tahan terhadap interferensi elektromagnetik. Untuk bisa menghubungkan
berbagai perangkat jaringan, kabel UTP harus dilengkapi dengan konektor 8P8C atau yang
biasa di sebut dengan RJ-45 (RJ=Register Jack).
Penggunaan warna pada Kabel UTP
sebenarnya digunakan untuk Standarisasi saja,
anda bisa saja tidak terpaku pada urutan warna
tersebut, ketika memasang konektor RJ-45 untuk
kabel Crossover ataupun Straight. Yang perlu
diperhatikan adalah penormoran kabel yang
terkoneksi ke PIN RJ-45. Ada 2 standar yang biasa
digunakan untuk pengurutan warna pada Kabel
UTP yakni EIA/TIA 568A/568B dan AT&T 258A.
Gambar kabel UTP
Standar EIA/TIA 568A/568B
1. Putih Hijau
2. Hijau
3. Putih Orange
4. Biru
5. Putih Biru
6. Orange
7. Putih Coklat
8. Cokeat
Standar AT&T 258A.
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
Created by arieve techno
Web Programming | Desktop Programming | SQL Programming
Php, C/C++, Java, MS SQL Server
Linux | Computer Networking
+62 856299221
YM: arieve_techno Page 1
2. 7. Putih Coklat
8. Cokeat
Harga dipasaran bermacam-macam, mulai dari Rp.1500/Meter – Rp.5000/Meter(yg pernah
ane pake gan..hhe) kita sarankan beli yang harga Rp2500/meter ini sudah bagus untuk
membuat koneksi sekelas Warnet maupun Laboratorium Komputer.

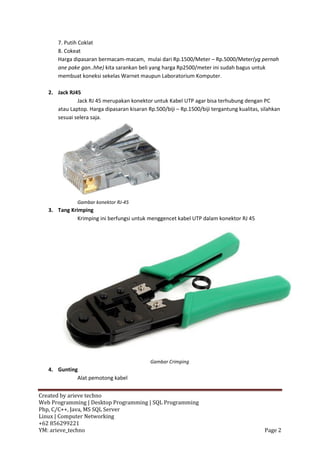

2. Jack RJ45
Jack RJ 45 merupakan konektor untuk Kabel UTP agar bisa terhubung dengan PC
atau Laptop. Harga dipasaran kisaran Rp.500/biji – Rp.1500/biji tergantung kualitas, silahkan
sesuai selera saja.
Gambar konektor RJ-45
3. Tang Krimping
Krimping ini berfungsi untuk menggencet kabel UTP dalam konektor RJ 45
Gambar Crimping
4. Gunting
Alat pemotong kabel
Created by arieve techno
Web Programming | Desktop Programming | SQL Programming
Php, C/C++, Java, MS SQL Server
Linux | Computer Networking
+62 856299221
YM: arieve_techno Page 2
3. Image can not display
Setelah semua tools dipersiapkan langkah selanjutnya adalah merangkainya:

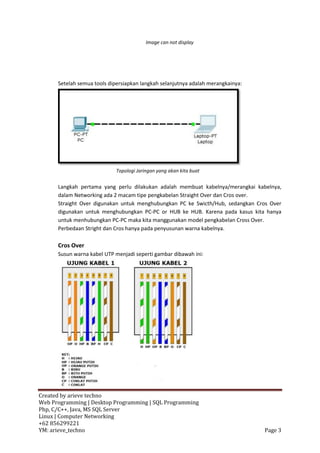

Topologi Jaringan yang akan kita buat
Langkah pertama yang perlu dilakukan adalah membuat kabelnya/merangkai kabelnya,
dalam Networking ada 2 macam tipe pengkabelan Straight Over dan Cros over.
Straight Over digunakan untuk menghubungkan PC ke Swicth/Hub, sedangkan Cros Over
digunakan untuk menghubungkan PC-PC or HUB ke HUB. Karena pada kasus kita hanya
untuk menhubungkan PC-PC maka kita manggunakan model pengkabelan Cross Over.
Perbedaan Stright dan Cros hanya pada penyusunan warna kabelnya.
Cros Over
Susun warna kabel UTP menjadi seperti gambar dibawah ini:
Created by arieve techno
Web Programming | Desktop Programming | SQL Programming
Php, C/C++, Java, MS SQL Server
Linux | Computer Networking
+62 856299221
YM: arieve_techno Page 3

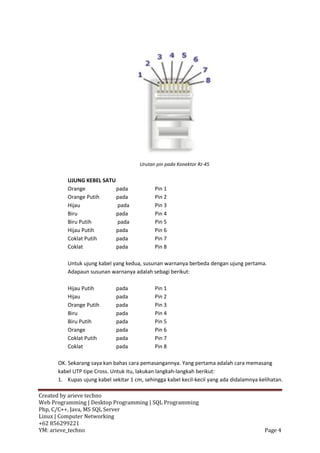

4. Urutan pin pada Konektor RJ-45
UJUNG KEBEL SATU
Orange pada Pin 1
Orange Putih pada Pin 2
Hijau pada Pin 3
Biru pada Pin 4
Biru Putih pada Pin 5
Hijau Putih pada Pin 6
Coklat Putih pada Pin 7
Coklat pada Pin 8
Untuk ujung kabel yang kedua, susunan warnanya berbeda dengan ujung pertama.
Adapaun susunan warnanya adalah sebagi berikut:
Hijau Putih pada Pin 1
Hijau pada Pin 2
Orange Putih pada Pin 3
Biru pada Pin 4
Biru Putih pada Pin 5
Orange pada Pin 6
Coklat Putih pada Pin 7
Coklat pada Pin 8
OK. Sekarang saya kan bahas cara pemasangannya. Yang pertama adalah cara memasang
kabel UTP tipe Cross. Untuk itu, lakukan langkah-langkah berikut:
1. Kupas ujung kabel sekitar 1 cm, sehingga kabel kecil-kecil yang ada didalamnya kelihatan.
Created by arieve techno
Web Programming | Desktop Programming | SQL Programming
Php, C/C++, Java, MS SQL Server
Linux | Computer Networking
+62 856299221
YM: arieve_techno Page 4

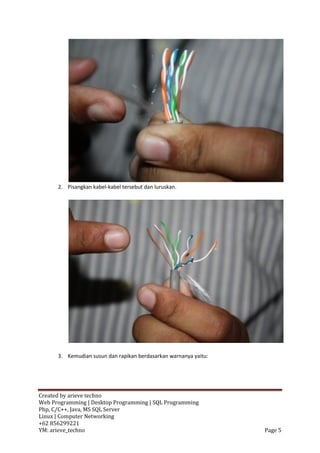

5. 2. Pisangkan kabel-kabel tersebut dan luruskan.
3. Kemudian susun dan rapikan berdasarkan warnanya yaitu:
Created by arieve techno
Web Programming | Desktop Programming | SQL Programming
Php, C/C++, Java, MS SQL Server
Linux | Computer Networking
+62 856299221
YM: arieve_techno Page 5

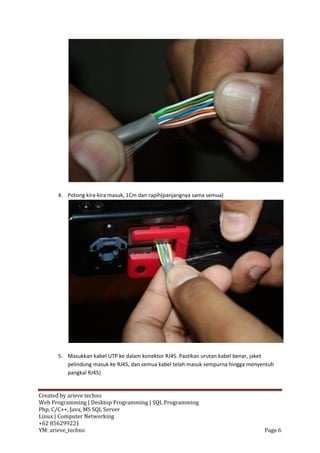

6. 4. Potong kira-kira masuk, 1Cm dan rapih(panjangnya sama semua)
5. Masukkan kabel UTP ke dalam konektor RJ45. Pastikan urutan kabel benar, jaket
pelindung masuk ke RJ45, dan semua kabel telah masuk sempurna hingga menyentuh
pangkal RJ45)
Created by arieve techno
Web Programming | Desktop Programming | SQL Programming
Php, C/C++, Java, MS SQL Server
Linux | Computer Networking
+62 856299221
YM: arieve_techno Page 6
7. 6. Crimping konektor RJ45 beserta kabel tersebut dengan Tang Crimping
Masukkan dalam Tang Krimping
Tekan krimping sampai bunyi klik
Created by arieve techno
Web Programming | Desktop Programming | SQL Programming
Php, C/C++, Java, MS SQL Server
Linux | Computer Networking
+62 856299221
YM: arieve_techno Page 7

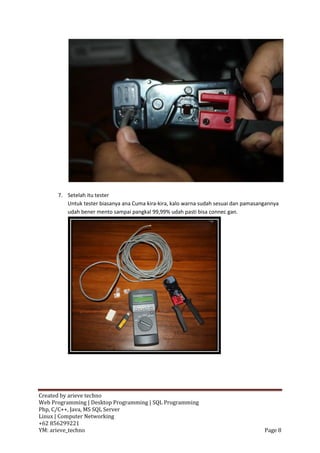

8. 7. Setelah itu tester
Untuk tester biasanya ana Cuma kira-kira, kalo warna sudah sesuai dan pamasangannya
udah bener mento sampai pangkal 99,99% udah pasti bisa connec gan.
Created by arieve techno
Web Programming | Desktop Programming | SQL Programming
Php, C/C++, Java, MS SQL Server
Linux | Computer Networking
+62 856299221
YM: arieve_techno Page 8
