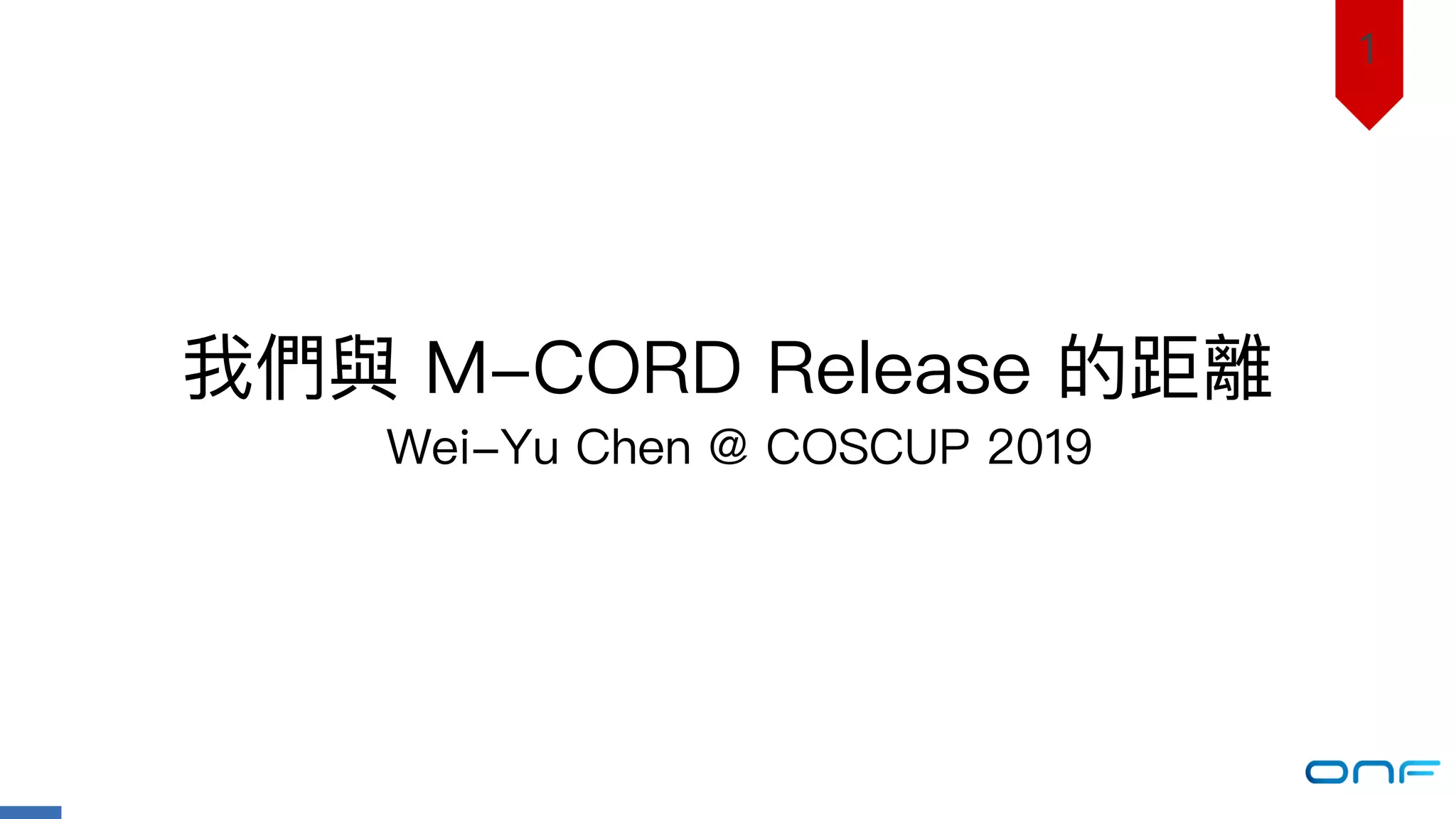

- 1. 我們與 M-CORD Release的距離 1 Wei-Yu Chen @ COSCUP 2019
- 2. 2 關於我 / Wei-YuChen • ONF CORD ⼤大使 • ONF M-CORD (前) 實習⽣生 • Open source 愛好者 aweimeow aweimeow

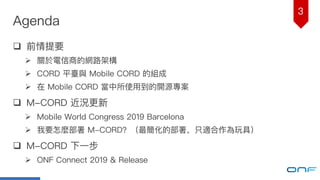

- 3. 3 Agenda q 前情提要 Ø 關於電信商的網路路架構 ØCORD 平臺與 Mobile CORD 的組成 Ø 在 Mobile CORD 當中所使⽤用到的開源專案 q M-CORD 近況更更新 Ø Mobile World Congress 2019 Barcelona Ø 我要怎麼部署 M-CORD？（最簡化的部署，只適合作為玩具） q M-CORD 下⼀一步 Ø ONF Connect 2019 & Release
- 4.
- 5.

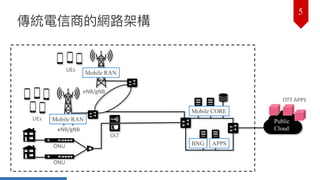

- 6. 6 Public Cloud ONU OLT ONU eNB/gNB UEs UEs Telco Cloud BNG APPS eNB/gNB OTT APPS MobileRAN Mobile RAN MOBILE CORE 部署核⼼心網路路服務到私有雲中

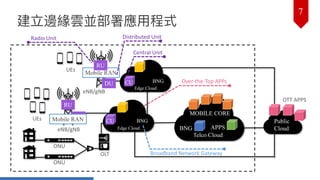

- 7. 7 建⽴立邊緣雲並部署應⽤用程式 Public Cloud ONU OLT ONU Mobile RAN eNB/gNB UEs OTT APPS UEs Telco Cloud BNGAPPS eNB/gNB Edge Cloud Edge Cloud RU DU CU CU Mobile RAN RU DU BNG BNG MOBILE CORE Radio Unit Distributed Unit Central Unit Broadband Network Gateway Over-the-Top APPs
- 8.

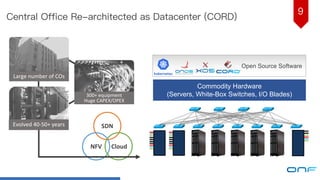

- 9. 9 Central Office Re-architectedas Datacenter (CORD) Commodity Hardware (Servers, White-Box Switches, I/O Blades) Large number of COs Evolved 40-50+ years 300+ equipment Huge CAPEX/OPEX Open Source Software SDN NFV Cloud

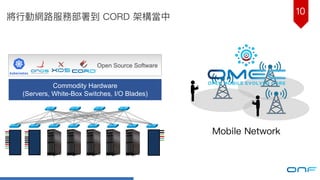

- 10. 10 將⾏行行動網路路服務部署到 CORD 架構當中 CommodityHardware (Servers, White-Box Switches, I/O Blades) Open Source Software Mobile Network
- 11.

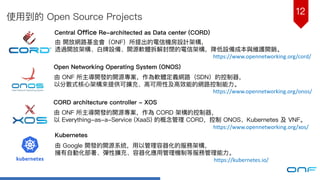

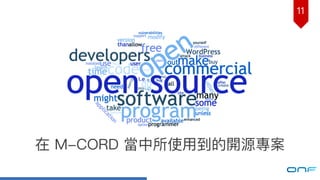

- 12. 12 使⽤用到的 Open SourceProjects Central Office Re-architected as Data center (CORD) 由 開放網路路基⾦金金會（ONF）所提出的電信機房設計架構， 透過開放架構、⽩白牌設備、開源軟體拆解封閉的電信架構，降低設備成本與維護開銷。 Open Networking Operating System (ONOS) 由 ONF 所主導開發的開源專案，作為軟體定義網路路（SDN）的控制器器， 以分散式核⼼心架構來來提供可擴充、⾼高可⽤用性及⾼高效能的網路路控制能⼒力力。 CORD architecture controller - XOS 由 ONF 所主導開發的開源專案，作為 CORD 架構的控制器器， 以 Everything-as-a-Service (XaaS) 的概念管理理 CORD，控制 ONOS、Kubernetes 及 VNF。 Kubernetes 由 Google 開發的開源系統，⽤用以管理理容器器化的服務架構， 擁有⾃自動化部署、彈性擴充、容器器化應⽤用管理理機制等服務管理理能⼒力力。 https://www.opennetworking.org/cord/ https://www.opennetworking.org/onos/ https://www.opennetworking.org/xos/ https://kubernetes.io/

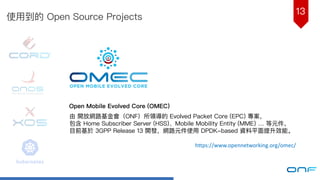

- 13. 13 使⽤用到的 Open SourceProjects Open Mobile Evolved Core (OMEC) 由 開放網路路基⾦金金會（ONF）所領導的 Evolved Packet Core (EPC) 專案， 包含 Home Subscriber Server (HSS)、Mobile Mobility Entity (MME) … 等元件， ⽬目前基於 3GPP Release 13 開發，網路路元件使⽤用 DPDK-based 資料料平⾯面提升效能。 https://www.opennetworking.org/omec/
- 14.

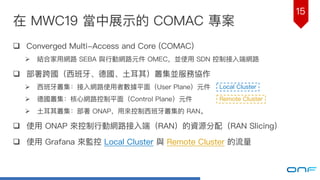

- 15. 15 在 MWC19 當中展示的COMAC 專案 q Converged Multi-Access and Core (COMAC) Ø 結合家⽤用網路路 SEBA 與⾏行行動網路路元件 OMEC，並使⽤用 SDN 控制接⼊入端網路路 q 部署跨國（⻄西班⽛牙、德國、⼟土⽿耳其）叢集並服務協作 Ø ⻄西班⽛牙叢集：接⼊入網路路使⽤用者數數據平⾯面（User Plane）元件 Ø 德國叢集：核⼼心網路路控制平⾯面（Control Plane）元件 Ø ⼟土⽿耳其叢集：部署 ONAP，⽤用來來控制⻄西班⽛牙叢集的 RAN。 q 使⽤用 ONAP 來來控制⾏行行動網路路接⼊入端（RAN）的資源分配（RAN Slicing） q 使⽤用 Grafana 來來監控 Local Cluster 與 Remote Cluster 的流量量 Local Cluster Remote Cluster

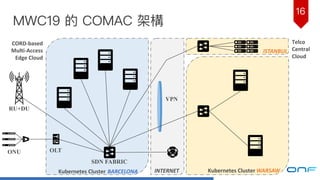

- 16. 16 MWC19 的 COMAC架構 RU+DU VPN SDN FABRIC INTERNET CORD-based Multi-Access Edge Cloud Telco Central Cloud OLT BARCELONA ISTANBUL WARSAW ONU Kubernetes Cluster Kubernetes Cluster

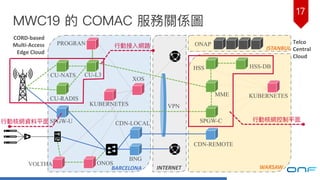

- 17. 17 MWC19 的 COMAC服務關係圖 CU-RADIS PROGRAN SPGW-U SPGW-C MME HSS HSS-DB CDN-LOCAL CDN-REMOTE VOLTHA BNG ONOS XOS KUBERNETES CU-NATS CU-L3 KUBERNETES VPN ONAP INTERNET CORD-based Multi-Access Edge Cloud Telco Central Cloud BARCELONA ISTANBUL WARSAW ⾏行行動核網控制平⾯面 ⾏行行動接⼊入網路路 ⾏行行動核網資料料平⾯面
- 18. 我們與 M-CORD Release的距離 18 Wei-Yu Chen @ COSCUP 2019
- 19.

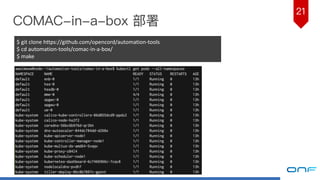

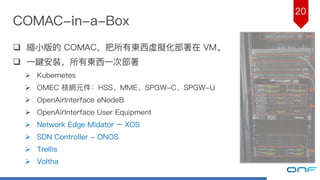

- 20. 20 COMAC-in-a-Box q 縮⼩小版的 COMAC，把所有東⻄西虛擬化部署在VM。 q ⼀一鍵安裝，所有東⻄西⼀一次部署 Ø Kubernetes Ø OMEC 核網元件：HSS、MME、SPGW-C、SPGW-U Ø OpenAirInterface eNodeB Ø OpenAirInterface User Equipment Ø Network Edge Midator – XOS Ø SDN Controller - ONOS Ø Trellis Ø Voltha
- 21.

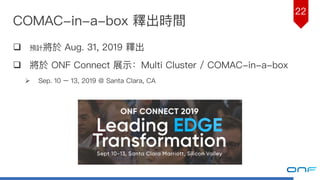

- 22. 22 COMAC-in-a-box 釋出時間 q 預計將於Aug. 31, 2019 釋出 q 將於 ONF Connect 展示：Multi Cluster / COMAC-in-a-box Ø Sep. 10 – 13, 2019 @ Santa Clara, CA
- 23.
- 24. 24 MWC-B Video Demo XOSUI (Service Orchestrator) UE for streaming UE for download service Grafana traffic monitor Wireshark – Check mobile services Ping – Check residential services
