![Plotting in MATLAB
Plotting in MATLABหรือการสร้างกราฟ เกิดจากข้อมูลที่เป็นเมตตริกกับเวกเตอร์ พื้นฐาน
การใช้ฟังก์ชัน plot ในโปรแกรม MATLAB สิ่งสาคัญที่ควรจะต้องมีคือ ค่าเมทริกซ์ / เวกเตอร์
(matrices/vectors) และควรจะมีขนาดของมิติที่เท่ากัน เช่น ถ้าต้องการ plot vector x = [3 9 27] ซึ่งค่า
ต่อไปก็ต้องมีขนาดที่เท่ากัน
code
y = [1 2 3]
x = [3 9 27];
Y = [1 2 3];
plot(x,y)](https://image.slidesharecdn.com/matlab-58670054-160507141010/85/Matlab-58670054-2-320.jpg)
Matlab นางสาว-สุนิษา-คงงาม-58670054
- 1. MATLAB โดย นางสาว สุนิษา คงงาม รหัสนิสิต58670054 กลุ่ม 3305

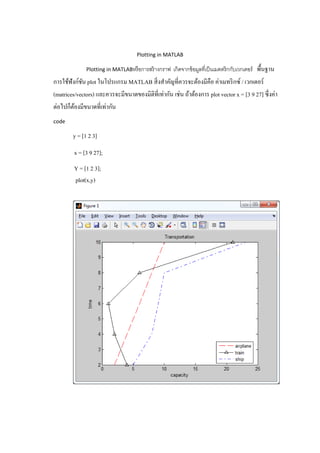

- 2. Plotting in MATLAB Plottingin MATLABหรือการสร้างกราฟ เกิดจากข้อมูลที่เป็นเมตตริกกับเวกเตอร์ พื้นฐาน การใช้ฟังก์ชัน plot ในโปรแกรม MATLAB สิ่งสาคัญที่ควรจะต้องมีคือ ค่าเมทริกซ์ / เวกเตอร์ (matrices/vectors) และควรจะมีขนาดของมิติที่เท่ากัน เช่น ถ้าต้องการ plot vector x = [3 9 27] ซึ่งค่า ต่อไปก็ต้องมีขนาดที่เท่ากัน code y = [1 2 3] x = [3 9 27]; Y = [1 2 3]; plot(x,y)

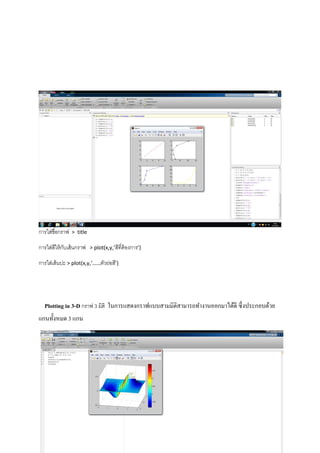

- 3. การใส่ชื่อกราฟ > title การใส่สีให้กับเส้นกราฟ> plot(x,y,’สีที่ต้องการ’) การใส่เส้นปะ > plot(x,y,’……ตัวย่อสี’) Plotting in 3-D กราฟ 3 มิติ ในการแสดงกราฟแบบสามมิติสามารถทางานออกมาได้ดี ซึ่งประกอบด้วย แกนทั้งหมด 3 แกน

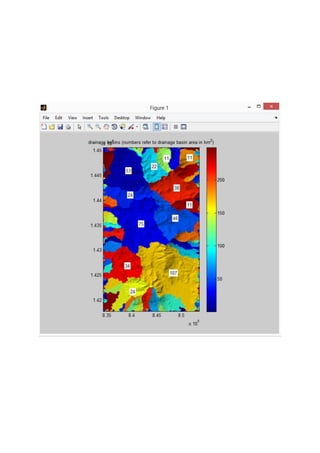

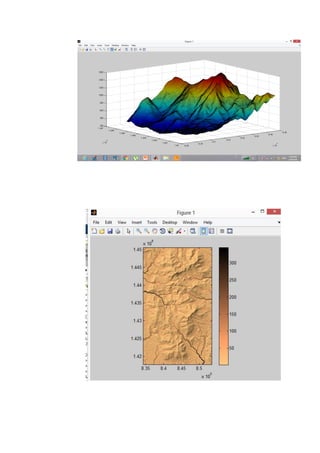

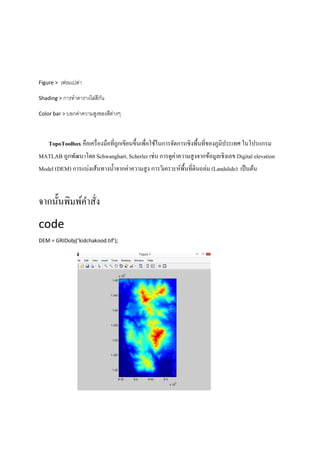

- 4. Figure > เฟรมเปล่า Shading> การทาตารางไล่สีกัน Color bar > บอกค่าความสูงของสีต่างๆ TopoToolbox คือเครื่องมือที่ถูกเขียนขึ้นเพื่อใช้ในการจัดการเชิงพื้นที่ของภูมิประเทศ ในโปรแกรม MATLAB ถูกพัฒนาโดย Schwanghart, Scherler เช่น การดูค่าความสูงจากข้อมูลเชิงเลข Digital elevation Model (DEM) การแบ่งเส้นทางน้าจากค่าความสูง การวิเคราะห์พื้นที่ดินถล่ม (Landslide) เป็นต้น จากนั้นพิมพ์คาสั่ง code DEM = GRIDobj(‘kidchakood.tif’);
- 7.

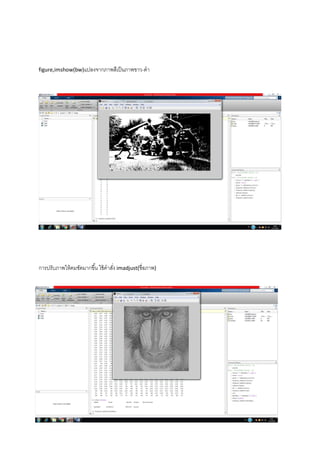

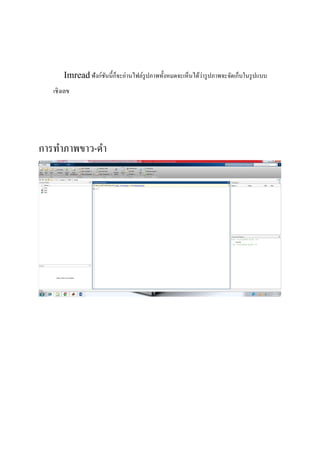

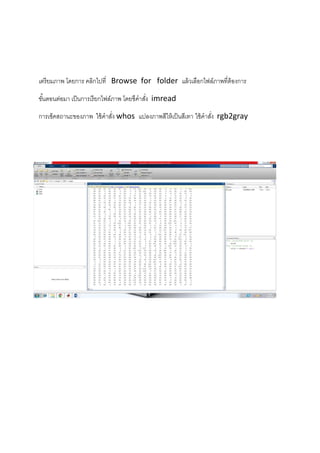

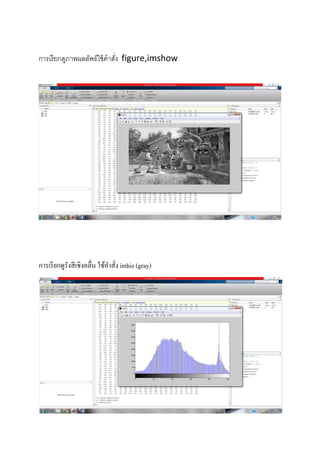

- 8. เตรียมภาพ โดยการ คลิกไปที่Browse for folder แล้วเลือกไฟล์ภาพที่ต้องการ ขั้นตอนต่อมา เป็นการเรียกไฟล์ภาพ โดยชึคาสั่ง imread การเช็คสถานะของภาพ ใช้คาสั่ง whos แปลงภาพสีให้เป็นสีเทา ใช้คาสั่ง rgb2gray
- 9.
- 10.

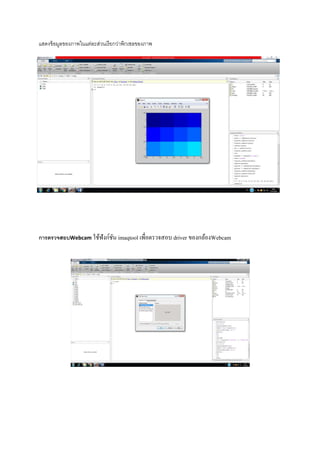

- 12. แสดงข้อมูลของภาพในแต่ละส่วนเรียกว่าพิกเซลของภาพ การตรวจสอบWebcam ใช้ฟังก์ชัน imaqtoolเพื่อตรวจสอบ driver ของกล้องWebcam

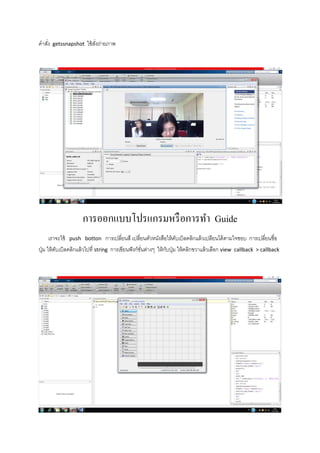

- 13. คาสั่ง getssnapshot ใช้สั่งถ่ายภาพ การออกแบบโปรแกรมหรือการทาGuide เราจะใช้ push botton การเปลี่ยนสี เปลี่ยนตัวหนังสือให้ดับเบิลคลิกแล้วเปลียนได้ตามใจชอบ การเปลี่ยนชื่อ ปุ่ม ให้ดับเบิลคลิกแล้วไปที่ string การเขียนฟังก์ชั่นต่างๆ ให้กับปุ่ม ให้คลิกขวาแล้วเลือก view callback > callback

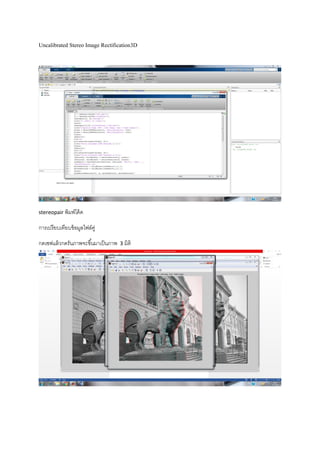

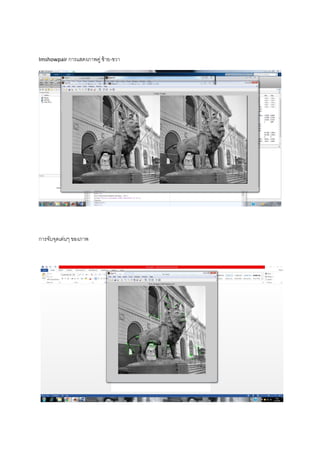

- 14. Uncalibrated Stereo ImageRectification3D stereopair พิมพ์โค้ด การเปรียบเทียบข้อมูลไฟล์คู่ กดเซฟแล้วกดรันภาพจะขึ้นมาเป็นภาพ 3 มิติ
- 15.

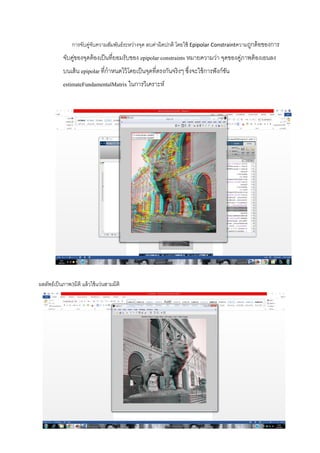

- 16. การจับคู่จับความสัมพันธ์ระหว่างจุด ลบค่าผิดปกติ โดยใช้Epipolar Constraintความถูกต้อของการ จับคู่ของจุดต้องเป็นที่ยอมรับของ epipolar constraints หมายความว่า จุดของคู่ภาพต้องเอนลง บนเส้น epipolar ที่กาหนดไว้โดยเป็นจุดที่ตรงกันจริงๆ ซึ่งจะใช้การฟังก์ชัน estimateFundamentalMatrix ในการวิเคราะห์ ผลลัพธ์เป็นภาพ3มิติ แล้วใช้แว่นสามมิติ

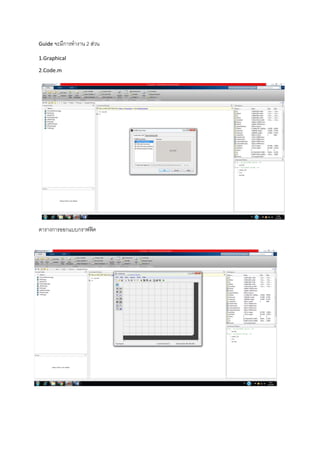

- 17. Guide จะมีการทางาน 2ส่วน 1.Graphical 2.Code.m ตารางการออกแบบกราฟฟิค

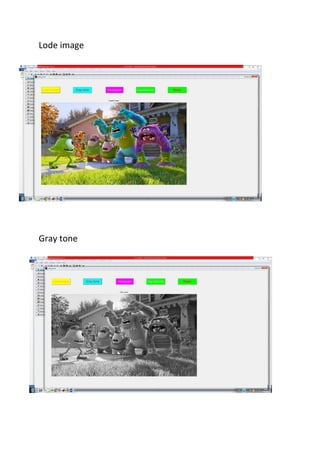

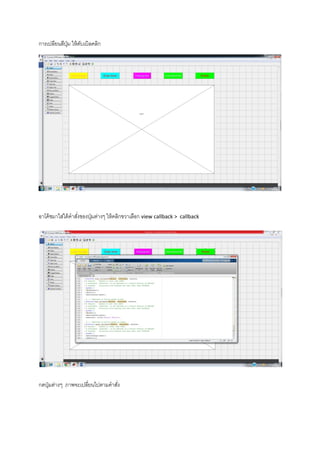

- 18. การเปลียนสีปุ่ม ให้ดับเบิลคลิก อาโค้ชมาใส่ใต้คาสั่งของปุ่มต่างๆ ให้คลิกขวาเลือกview callback > callback กดปุ่มต่างๆ ภาพจะเปลี่ยนไปตามคาสั่ง
- 19.
- 20.
- 21.

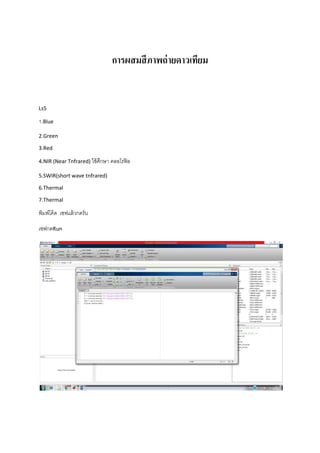

- 22. การผสมสีภาพถ่ายดาวเทียม Ls5 1.Blue 2.Green 3.Red 4.NIR (Near Tnfrared)ใช้ศึกษา คลอโรฟิล 5.SWIR(short wave tnfrared) 6.Thermal 7.Thermal พิมพ์โค้ด เซฟแล้วกดรัน เซฟกดRun
- 23.
