1. Manual VoIP
(Voice Over Internet Ptotocol)
Ditulis Oleh : Matekur
A. Pengantar
VoIP – Voice over Internet Protocol adalah teknologi yang mampu menyediakan
komunikasi suara real-time dengan berbasiskan Internet Protocol. VoIP ini dapat
memanfaatkan infrastruktur internet yang sudah ada untuk berkomunikasi seperti
layaknya menggunakan telepon biasa dan tidak dikenakan biaya telepon biasa untuk
berkomunikasi dengan pengguna VoIP lainnya dimana saja dan kapan saja
VoIP adalah transfer suara/voice melewati paket IP pada jaringan, seperti gambar 1
Gambar 1 Topologi VoIP
Mengapa VoIP?
Berkomunikasi menggunakan VoIP tidak dikenai biaya telepon biasa,
termasuk biaya SLJJ untuk komunikasi antar pengguna VoIP Jardiknas yang
tersebar diseluruh Indonesia.
Layanan VoIP Jardiknas meningkatkan keterhubungan user di pusat dan
daerah, atau antar daerah, dengan komunikasi yang lebih intensif, mudah dan
murah
VoIP sebagai bentuk layanan IP Telephony adalah legal secara hukum untuk
diselenggarakan oleh siapapun di Indonesia
Mengapa Protokol SIP?
1

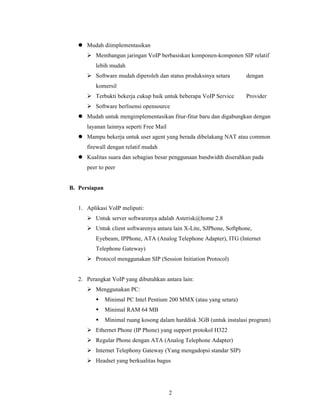

2. Mudah diimplementasikan
Membangun jaringan VoIP berbasiskan komponen-komponen SIP relatif
lebih mudah
Software mudah diperoleh dan status produksinya setara dengan
komersil
Terbukti bekerja cukup baik untuk beberapa VoIP Service Provider
Software berlisensi opensource
Mudah untuk mengimplementasikan fitur-fitur baru dan digabungkan dengan
layanan lainnya seperti Free Mail
Mampu bekerja untuk user agent yang berada dibelakang NAT atau common
firewall dengan relatif mudah
Kualitas suara dan sebagian besar penggunaan bandwidth diserahkan pada
peer to peer
B. Persiapan
1. Aplikasi VoIP meliputi:
Untuk server softwarenya adalah Asterisk@home 2.8
Untuk client softwarenya antara lain X-Lite, SJPhone, Softphone,
Eyebeam, IPPhone, ATA (Analog Telephone Adapter), ITG (Internet
Telephone Gateway)
Protocol menggunakan SIP (Session Initiation Protocol)
2. Perangkat VoIP yang dibutuhkan antara lain:
Menggunakan PC:
Minimal PC Intel Pentium 200 MMX (atau yang setara)
Minimal RAM 64 MB
Minimal ruang kosong dalam harddisk 3GB (untuk instalasi program)
Ethernet Phone (IP Phone) yang support protokol H322
Regular Phone dengan ATA (Analog Telephone Adapter)
Internet Telephony Gateway (Yang mengadopsi standar SIP)
Headset yang berkualitas bagus
2
3. Soundcard yang memadai

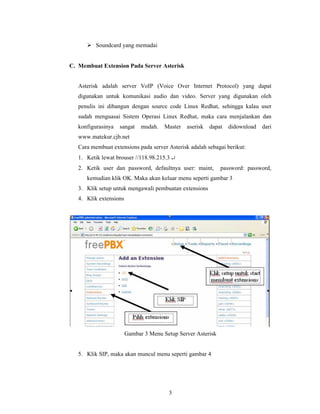

C. Membuat Extension Pada Server Asterisk
Asterisk adalah server VoIP (Voice Over Internet Protocol) yang dapat
digunakan untuk komunikasi audio dan video. Server yang digunakan oleh
penulis ini dibangun dengan source code Linux Redhat, sehingga kalau user
sudah menguasai Sistem Operasi Linux Redhat, maka cara menjalankan dan
konfigurasinya sangat mudah. Master aserisk dapat didownload dari
www.matekur.cjb.net
Cara membuat extensions pada server Asterisk adalah sebagai berikut:
1. Ketik lewat brouser //118.98.215.3 ↵
2. Ketik user dan password, defaultnya user: maint, password: password,
kemudian klik OK. Maka akan keluar menu seperti gambar 3
3. Klik setup untuk mengawali pembuatan extensions
4. Klik extensions
Gambar 3 Menu Setup Server Asterisk
5. Klik SIP, maka akan muncul menu seperti gambar 4
3

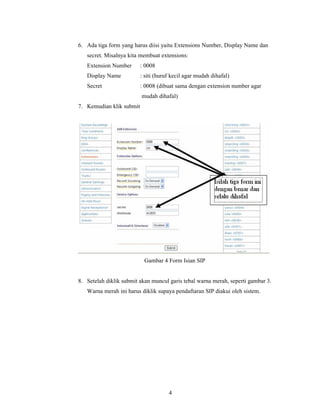

4. 6. Ada tiga form yang harus diisi yaitu Extensions Number, Display Name dan
secret. Misalnya kita membuat extensions:
Extension Number : 0008
Display Name : siti (huruf kecil agar mudah dihafal)
Secret : 0008 (dibuat sama dengan extension number agar
mudah dihafal)
7. Kemudian klik submit
Gambar 4 Form Isian SIP
8. Setelah diklik submit akan muncul garis tebal warna merah, seperti gambar 3.
Warna merah ini harus diklik supaya pendaftaran SIP diakui oleh sistem.
4

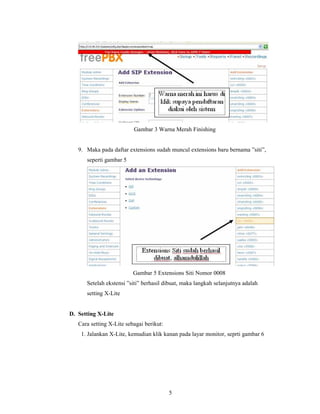

5. Gambar 3 Warna Merah Finishing
9. Maka pada daftar extensions sudah muncul extensions baru bernama ”siti”,
seperti gambar 5
Gambar 5 Extensions Siti Nomor 0008
Setelah ekstensi ”siti” berhasil dibuat, maka langkah selanjutnya adalah
setting X-Lite
D. Setting X-Lite
Cara setting X-Lite sebagai berikut:
1. Jalankan X-Lite, kemudian klik kanan pada layar monitor, seprti gambar 6
5

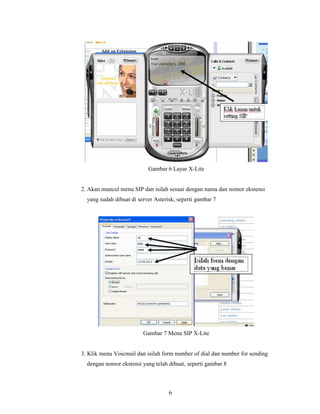

6. Gambar 6 Layar X-Lite
2. Akan muncul menu SIP dan isilah sesuai dengan nama dan nomor ekstensi
yang sudah dibuat di server Asterisk, seperti gambar 7
Gambar 7 Menu SIP X-Lite
3. Klik menu Voicmail dan isilah form number of dial dan number for sending
dengan nomor ekstensi yang telah dibuat, seperti gambar 8
6

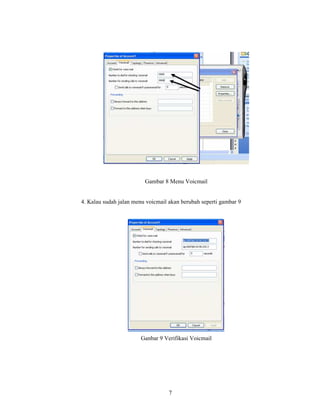

7. Gambar 8 Menu Voicmail
4. Kalau sudah jalan menu voicmail akan berubah seperti gambar 9
Ganbar 9 Verifikasi Voicmail
7

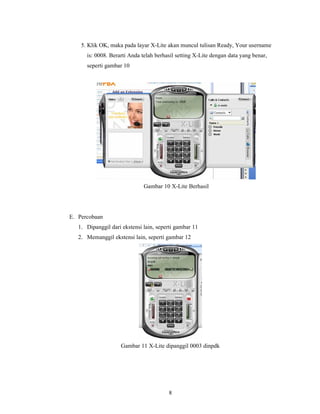

8. 5. Klik OK, maka pada layar X-Lite akan muncul tulisan Ready, Your username
is: 0008. Berarti Anda telah berhasil setting X-Lite dengan data yang benar,
seperti gambar 10
Gambar 10 X-Lite Berhasil
E. Percobaan
1. Dipanggil dari ekstensi lain, seperti gambar 11

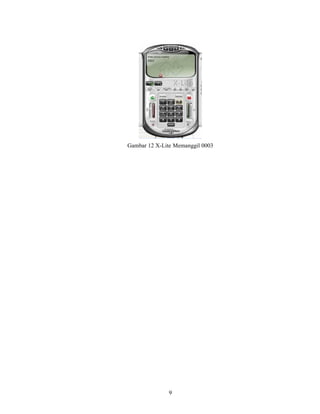

2. Memanggil ekstensi lain, seperti gambar 12
Gambar 11 X-Lite dipanggil 0003 dinpdk
8
