MDF merupakan titik terminasi di pertukaran telepon lokal dimana pertukaran peralatan dan penghentian loop lokal dihubungkan dengan kabel jumper. MDF menyediakan fasilitas untuk mengakhiri kabel eksternal, menyambungkan garis pelanggan dan sirkuit lainnya, serta memasang protektor dan sekering pada garis pelanggan. MDF memberikan fleksibilitas dalam pengaturan sirkuit dan penghubungan antar kabel.

1. Main Distribution Frame
(MDF)
Oleh:

2. Gambar 1
Main Distribution Frame
 General
 The M.D.F. in an exchange provides the following facilities :
 A point, independent of the exchange equipment, at which all the wires in the external cables
entering the exchange can be terminated, This arrangement is necessary because at any time
a percentage of the cable capacity is spare awaiting new subscribers, and if such spare
capacity was permanently connected to the exchange equipment, a considerable amount of
costly plant would be idle. In addition to this certain amount of the cable capacity is used for
purposes other than subscribers lines.
 A point at which, by means of cross-connexions called ‘jumpers’. The subscribers line can be
rearranged from a cable pair order to a telephone number order and the miscellaneous circuits
can be connected to the appropriate apparatus. The rearrangement is necessary because if
subscribers number was related to his location a severe restriction would be impose on the
flexibility of this exchange numbering scheme.
 A point where circuits can be cross-connected from one external cable to another. This
rearrangement allows the junction cables which run from one exchange to another to be used
as sections of junction circuits between distantexchange, thus a circuit from exchange A to
exchange D may pass through the M.D.F.s at exchanges B and C. A subcriber’s rivate circuit
running to another telephone exchange area, or to a different part of the same area, can be
routed in a similar fashion.
 A point at which the fuses, heat coils and protectors are inserted into the subscribers lines and
the appropriate junction circuits.
 A convenient point to intercept a circuit for fault location purposes.

3. Gambar 2
Construction
 The M.D.F. is a rigid mild steel framework, drawings of which
are show in Figs. 1 and 2 (appended). The base of the frame,
which is embedded in concrete to floor level, consists of three
longitudinal flat bars to which are fixed transverse angel irons
at 6 3/4n centres. The length of the bars and the number of
angle irons is governed by the circuit capacity of the frame.
 On an M.D.F. of standart height, eleven transverse members
spaced as shown in fig. 1, are fixed to each main vertical
member. To preserve the general stability ang alignment of
the frame an additional vertical member is fitted between the
top, and bottom transverse horizontals on the exchange side.
Longitudinal horizontal stiffering bars, which also serve as
fixings for the small jumper rings, are fitted on the line side as
shown in fig. 1, the small jumper rings are positioned midway
between adjacent transverse horizontals. The dimensions Y
and Z in Fig. 1, are governed by the number of vertical
members in the frame and are as follows.

4. Penyunting 1
Main Distribution Frame
 Umum
The M.D.F. dalam pertukaran menyediakan fasilitas sebagai berikut:

a. Titik A, independen dari peralatan sentral, di mana semua kabel dalam kabel eksternal
memasuki bursa dapat dihentikan, pengaturan ini diperlukan karena setiap saat persentase
dari kapasitas kabel cadangan menunggu pelanggan baru, dan jika seperti cadang kapasitas
secara permanen terhubung ke peralatan sentral, cukup banyak tanaman mahal akan
menganggur. Selain ini sejumlah kapasitas kabel digunakan untuk tujuan selain garis
pelanggan.

b. Titik A di mana, dengan cara lintas-connexions disebut 'jumper'. Garis pelanggan dapat
disusun kembali dari urutan kabel pasangan untuk urutan nomor telepon dan sirkuit lain-lain
dapat dihubungkan ke aparat yang sesuai. Penataan ulang ini diperlukan karena jika
banyaknya pelanggan terkait dengan lokasi nya pembatasan parah akan memaksakan pada
fleksibilitas skema penomoran pertukaran.

c. Sebuah titik di mana sirkuit dapat silang-terhubung dari satu kabel eksternal yang lain.
Penataan ulang ini memungkinkan kabel persimpangan yang berjalan dari satu pertukaran
yang lain untuk digunakan sebagai bagian dari rangkaian pertemuan antara distantexchange,
sehingga rangkaian dari pertukaran A untuk bertukar D dapat melewati MDF di bursa B dan C.
sirkuit rivate Sebuah Subcriber yang berjalan untuk lain pertukaran telepon daerah, atau ke
bagian yang berbeda dari daerah yang sama, dapat dialihkan dengan cara yang sama.

d. Titik A di mana sekering, panas gulungan dan pelindung dimasukkan ke dalam garis
pelanggan dan sirkuit persimpangan yang sesuai.

e. Titik nyaman untuk mencegat sirkuit untuk tujuan lokasi gangguan.

5. Penyunting 2
Konstruksi
 The M.D.F. adalah kerangka baja ringan kaku, gambar dari yang
menunjukkan pada Gambar. 1 dan 2 (ditambahkan). Dasar dari
frame, yang tertanam dalam beton untuk tingkat lantai, terdiri dari
tiga bar datar longitudinal untuk yang tetap setrika malaikat
melintang di 6 pusat 3/4n. Panjang bar dan jumlah besi sudut diatur
oleh kapasitas rangkaian dari frame.
 Pada suatu M.D.F. tinggi badan standart, sebelas anggota melintang
spasi seperti yang ditunjukkan pada gambar. 1, yang tetap untuk
setiap anggota vertikal utama. Untuk melestarikan ang keselarasan
stabilitas umum dari frame seorang anggota vertikal tambahan
dipasang antara bagian atas, dan bawah horizontals melintang di
sisi pertukaran. Bar stiffering longitudinal horisontal, yang juga
berfungsi sebagai bahan-bahan untuk cincin jumper kecil, dipasang
di sisi jalur seperti yang ditunjukkan pada gambar. 1, cincin jumper
kecil diposisikan di tengah antara horizontals melintang yang
berdekatan. Dimensi Y dan Z dalam Gambar. 1, diatur oleh jumlah
anggota vertikal di frame dan adalah sebagai berikut.

6. Referensi tentang MDF
 Dalam telepon, sebuah frame distribusi utama (MDF atau rangka utama) adalah distribusi sinyal
kerangka untuk menghubungkan peralatan (dalam pabrik) untuk kabel dan pelanggan peralatan carrier
(di luar pabrik). MDF adalah titik terminasi dalam pertukaran telepon lokal dimana pertukaran peralatan
dan penghentian loop lokal dihubungkan dengan kabel jumper di MDF. Semua pasang kabel tembaga
penyediaan layanan melalui saluran telepon pengguna yang berakhir pada MDF dan didistribusikan
melalui MDF untuk peralatan dalam misalnya pertukaran lokal repeater dan DSLAM. Kabel-kabel frame
distribusi menengah berakhir di MDF. Kabel trunk dapat mengakhiri pada MDF yang sama atau pada
bingkai batang distribusi terpisah utama (TMDF).
 Seperti bingkai distribusi lainnya MDF memberikan fleksibilitas dalam fasilitas menugaskan, dengan
biaya lebih rendah dan kapasitas lebih tinggi dari patch panel.
 Jenis yang paling umum dari MDF besar adalah rak baja yang panjang diakses dari kedua belah pihak.
Di satu sisi, blok terminasi disusun horizontal di depan rak rak. Jumper berbaring di rak-rak dan pergi
melalui lingkaran baja untuk menjalankan vertikal ke blok terminasi lainnya yang disusun secara
vertikal. Ada ring atau cincin di persimpangan setiap tingkat dan masing-masing vertikal. Instalasi
jumper membutuhkan dua pekerja, satu di setiap sisi. Rak-rak yang cukup dangkal untuk
memungkinkan cincin berada dalam jangkauan lengan, namun para pekerja lebih memilih untuk
menggantung jumper pada kait pada tiang sehingga pasangan mereka dapat menariknya melalui
cincin. A strip mengipasi di belakang blok terminasi mencegah kabel dari terminal menutupi satu sama
lain. Dengan disiplin administrasi MDF dapat menyimpan lebih dari seratus ribu jumper, mengubah
puluhan mereka setiap hari, selama puluhan tahun tanpa kekusutan.

7. Untuk paruh pertama abad ke-20, semua jumper MDF yang disolder. Ini adalah handal tetapi
lambat dan mahal. Dalam bungkus kawat 1960 diperkenalkan, dan pada tahun 1970 blok
pukulan.
Jumper masing-masing adalah twisted pair. Tengah kabel jumper abad ke-20 di Amerika
Serikat adalah 24 AWG tembaga untai tunggal, dengan jaket polietilen lembut batin dan
pembungkus kapas, diresapi untuk membuatnya sedikit rapuh dan mudah untuk menghapus
rapi. Akhir abad ke-20 yang memiliki lapisan tunggal tebal dari polyethylene cross-linked
untuk memberikan tingkat yang tepat dari kerapuhan.
Beberapa MDF kantor pusat perkotaan adalah dua cerita yang tinggi sehingga mereka tidak
perlu lebih dari satu blok kota lama. Beberapa tiga cerita. Oleh adat Inggris kabel ke dunia
luar dihentikan pada sisi horisontal, dan peralatan di dalam ruangan pada sisi vertikal.
Penggunaan Amerika adalah sebaliknya.
MDF yang lebih kecil, dan beberapa yang besar modern, satu sisi sehingga satu pekerja
dapat menginstal, menghapus atau mengubah jumper. COSMOS dan lainnya komputerisasi
Operasi Sistem Pendukung membantu dengan menetapkan terminal dekat satu sama lain,
sehingga sebagian besar jumper tidak perlu panjang dan rak di kedua jenis MDF tidak
menjadi sesak. Database ini melacak semua terminal dan jumper. Pada awal abad 20 dan
menengah catatan disimpan sebagai entri pensil di buku buku. Metode database kemudian
menghemat banyak tenaga kerja dengan mengizinkan jumper tua untuk digunakan kembali
untuk baris baru.

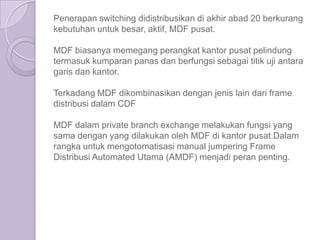

8. Penerapan switching didistribusikan di akhir abad 20 berkurang
kebutuhan untuk besar, aktif, MDF pusat.
MDF biasanya memegang perangkat kantor pusat pelindung
termasuk kumparan panas dan berfungsi sebagai titik uji antara
garis dan kantor.
Terkadang MDF dikombinasikan dengan jenis lain dari frame
distribusi dalam CDF
MDF dalam private branch exchange melakukan fungsi yang
sama dengan yang dilakukan oleh MDF di kantor pusat.Dalam
rangka untuk mengotomatisasi manual jumpering Frame
Distribusi Automated Utama (AMDF) menjadi peran penting.

9. Gambar MDF
