该文档介绍了ZTE的LAN MDU产品系列，支持多种接入方式和高带宽服务，利用现网铜缆资源进行平滑升级。产品具备优越的性能，适用于多种场景，如住宅、酒店和校园等，并提供远程维护与自动发放功能。设备参数包括三种类型的接入接口、支持多业务接入的灵活设计，以及良好的温度和湿度适应能力。

1. 发挥现网铜缆优势，打造高速网络
——LAN MDU产品系列彩页

2. © ZTE Corporation. All rights reserved
2
秘密▲

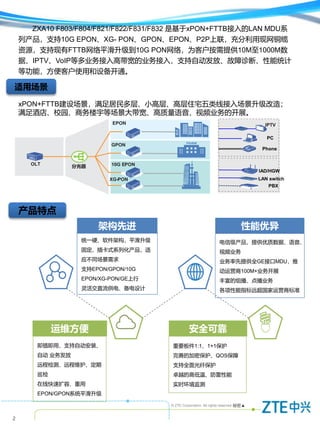

ZXA10 F803/F804/F821/F822/F831/F832 是基于xPON+FTTB接入的LAN MDU系
列产品，支持10G EPON、XG- PON、GPON、EPON、P2P上联，充分利用现网铜缆
资源，支持现有FTTB网络平滑升级到10G PON网络，为客户按需提供10M至1000M数
据、IPTV、VoIP等多业务接入高带宽的业务接入，支持自动发放、故障诊断、性能统计
等功能，方便客户使用和设备开通。
EPON
GPON
10G EPON
OLT 分光器
xPON+FTTB建设场景，满足居民多层、小高层、高层住宅五类线接入场景升级改造；
满足酒店、校园、商务楼宇等场景大带宽、高质量语音、视频业务的开展。
PBX
LAN switch
IAD/HGW
PC
Phone
IPTV
架构先进
统一硬、软件架构，平滑升级
固定、插卡式系列化产品，适
应不同场景需求
支持EPON/GPON/10G
EPON/XG-PON/GE上行
灵活交直流供电、备电设计
性能优异
电信级产品，提供优质数据、语音、
视频业务
业务率先提供全GE接口MDU，推
动运营商100M+业务开展
丰富的组播、点播业务
各项性能指标远超国家运营商标准
运维方便
即插即用，支持自动安装、
自动 业务发放
远程检测、远程维护、定期
巡检
在线快速扩容、重用
EPON/GPON系统平滑升级
安全可靠
重要板件1:1、1+1保护
完善的加密保护、QOS保障
支持全面光纤保护
卓越的高低温、防雷性能
实时环境监测
产品特点
适用场景
XG-PON

3. © ZTE Corporation. All rights reserved
3
秘密▲

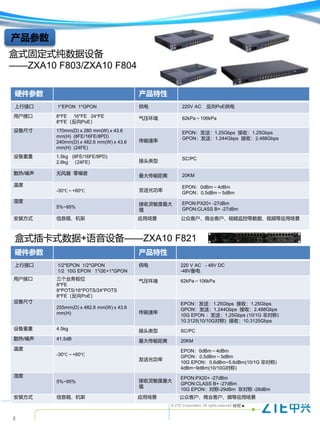

产品参数
硬件参数 产品特性
上行接口 1*EPON 1*GPON 供电 220V AC 反向PoE供电
用户接口 8*FE 16*FE 24*FE
8*FE（反向PoE）
气压环境 62kPa～106kPa
设备尺寸 170mm(D) x 280 mm(W) x 43.6
mm(H) (8FE/16FE/8PD)
240mm(D) x 482.6 mm(W) x 43.6
mm(H) (24FE)
传输速率
EPON：发送：1.25Gbps 接收：1.25Gbps
GPON：发送：1.244Gbps 接收：2.488Gbps
设备重量 1.5kg (8FE/16FE/8PD)
2.6kg （24FE) 接头类型 SC/PC
散热/噪声 无风扇 零噪音
最大传输距离 20KM
温度
-30℃～+60℃ 发送光功率
EPON：0dBm～4dBm
GPON：0.5dBm～5dBm
湿度
5%~95%
接收灵敏度最大
值
EPON:PX20+ -27dBm
GPON:CLASS B+ -27dBm
安装方式 信息箱、机架 应用场景 公众客户、商业客户、视频监控等数据、视频等应用场景
盒式插卡式数据+语音设备——ZXA10 F821
盒式固定式纯数据设备
——ZXA10 F803/ZXA10 F804
硬件参数 产品特性
上行接口 1/2*EPON 1/2*GPON
1/2 10G EPON 1*GE+1*GPON
供电 220 V AC - 48V DC
-48V备电
用户接口 三个业务板位
8*FE
8*POTS/16*POTS/24*POTS
8*FE（反向PoE）
气压环境 62kPa～106kPa
设备尺寸
255mm(D) x 482.6 mm(W) x 43.6
mm(H) 传输速率
EPON：发送：1.25Gbps 接收：1.25Gbps
GPON：发送：1.244Gbps 接收：2.488Gbps
10G EPON ：发送：1.25Gbps (10/1G 非对称)
10.3125(10/10G对称) 接收：10.3125Gbps
设备重量 4.5kg 接头类型 SC/PC
散热/噪声 41.5dB 最大传输距离 20KM
温度
-30℃～+60℃
发送光功率
EPON：0dBm～4dBm
GPON：0.5dBm～5dBm
10G EPON：0.6dBm~5.6dBm(10/1G 非对称)
4dBm~9dBm(10/10G对称)
湿度
5%~95% 接收灵敏度最大
值
EPON:PX20+ -27dBm
GPON:CLASS B+ -27dBm
10G EPON：对称-29dBm 非对称 -28dBm
安装方式 信息箱、机架 应用场景 公众客户、商业客户、频等应用场景

4. © ZTE Corporation. All rights reserved
4
秘密▲

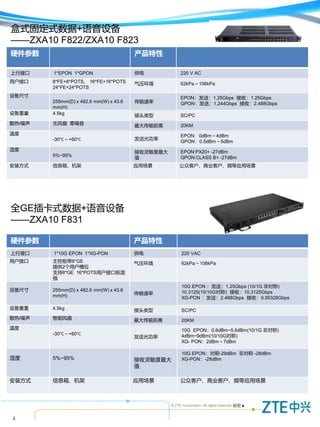

硬件参数 产品特性
上行接口 1*EPON 1*GPON 供电 220 V AC
用户接口 8*FE+8*POTS、 16*FE+16*POTS
24*FE+24*POTS
气压环境 62kPa～106kPa
设备尺寸
255mm(D) x 482.6 mm(W) x 43.6
mm(H)
传输速率
EPON：发送：1.25Gbps 接收：1.25Gbps
GPON：发送：1.244Gbps 接收：2.488Gbps
设备重量 4.5kg 接头类型 SC/PC
散热/噪声 无风扇 零噪音 最大传输距离 20KM
温度
-30℃～+60℃ 发送光功率
EPON：0dBm～4dBm
GPON：0.5dBm～5dBm
湿度
5%~95%
接收灵敏度最大
值
EPON:PX20+ -27dBm
GPON:CLASS B+ -27dBm
安装方式 信息箱、机架 应用场景 公众客户、商业客户、频等应用场景
盒式固定式数据+语音设备
——ZXA10 F822/ZXA10 F823
硬件参数 产品特性
上行接口 1*10G EPON 1*XG-PON 供电 220 VAC
用户接口 主控板带8*GE
提供2个用户槽位
支持8*GE 16*POTS用户接口板混
插
气压环境 62kPa～106kPa
设备尺寸 255mm(D) x 482.6 mm(W) x 43.6
mm(H) 传输速率
10G EPON ：发送：1.25Gbps (10/1G 非对称)
10.3125(10/10G对称) 接收：10.3125Gbps
XG-PON ：发送：2.488Gbps 接收：9.95328Gbps
设备重量 4.5kg 接头类型 SC/PC
散热/噪声 智能风扇 最大传输距离 20KM
温度
-30℃～+60℃
发送光功率
10G EPON：0.6dBm~5.6dBm(10/1G 非对称)
4dBm~9dBm(10/10G对称)
XG- PON：2dBm～7dBm
湿度 5%~95% 接收灵敏度最大
值
10G EPON：对称-29dBm 非对称 -28dBm
XG-PON：-28dBm
安装方式 信息箱、机架 应用场景 公众客户、商业客户、频等应用场景
全GE插卡式数据+语音设备
——ZXA10 F831

5. © ZTE Corporation. All rights reserved
5
秘密▲

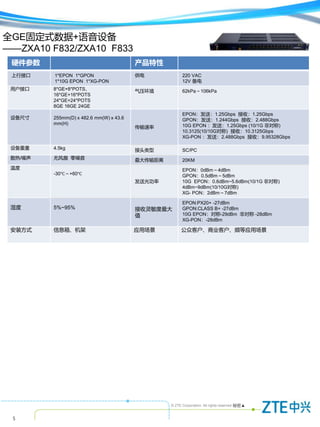

硬件参数 产品特性
上行接口 1*EPON 1*GPON
1*10G EPON 1*XG-PON
供电 220 VAC
12V 备电
用户接口 8*GE+8*POTS、
16*GE+16*POTS
24*GE+24*POTS
8GE 16GE 24GE
气压环境 62kPa～106kPa
设备尺寸 255mm(D) x 482.6 mm(W) x 43.6
mm(H)
传输速率
EPON：发送：1.25Gbps 接收：1.25Gbps
GPON：发送：1.244Gbps 接收：2.488Gbps
10G EPON ：发送：1.25Gbps (10/1G 非对称)
10.3125(10/10G对称) 接收：10.3125Gbps
XG-PON ：发送：2.488Gbps 接收：9.95328Gbps
设备重量 4.5kg 接头类型 SC/PC
散热/噪声 无风扇 零噪音 最大传输距离 20KM
温度
-30℃～+60℃
发送光功率
EPON：0dBm～4dBm
GPON：0.5dBm～5dBm
10G EPON：0.6dBm~5.6dBm(10/1G 非对称)
4dBm~9dBm(10/10G对称)
XG- PON：2dBm～7dBm
湿度 5%~95% 接收灵敏度最大
值
EPON:PX20+ -27dBm
GPON:CLASS B+ -27dBm
10G EPON：对称-29dBm 非对称 -28dBm
XG-PON：-28dBm
安装方式 信息箱、机架 应用场景 公众客户、商业客户、频等应用场景
全GE固定式数据+语音设备
——ZXA10 F832/ZXA10 F833
