Kubernetes ときどき Serverless -- cndjp第1回勉強会
2017/11/22 開催したcndjp第1回勉強会の資料です。 Kubernetesの基礎的な内容と、FaaSフレームワークのFn Projectの紹介。
Kubernetes ときどき Serverless -- cndjp第1回勉強会
- 1.
- 2.
- 3. 自己紹介 • 早川 博（はやかわひろし） • 日本オラクル所属 • Pre-Sales Engineer / Tech Evangelist (new!) • Java SE/EE, Microservices/DevOps @hhiroshell

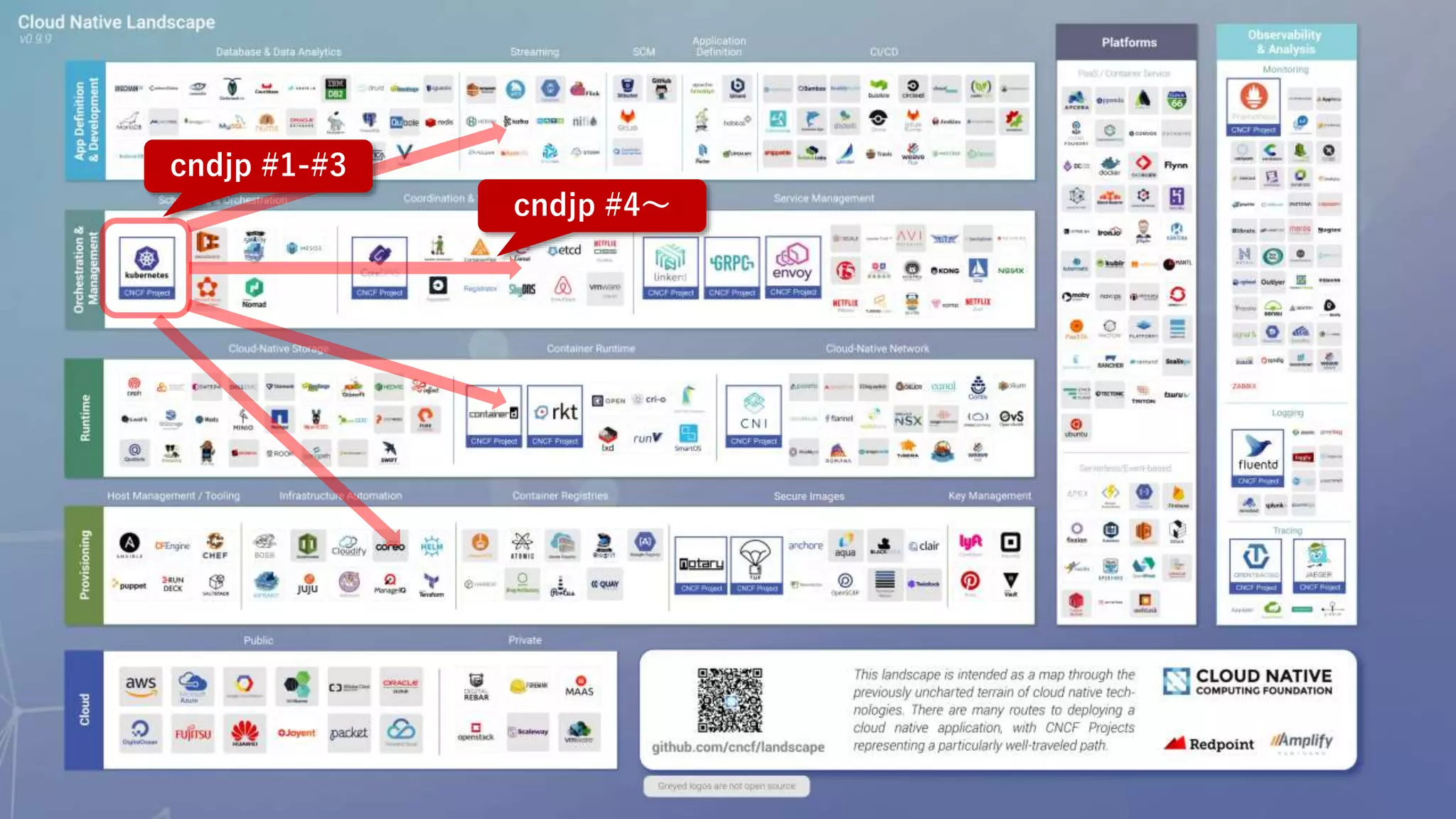

- 4. この勉強会について • cndjp -Cloud Native Developers JP • Cloud NativeなOSSスタックを対象とした勉強会シリーズ • オープンソース中心 • 楽しく学ぶ、深く学ぶ CNCFが出しているCloud Native Landscapeに載っている ソフトウェア（→次ページ）
- 5.
- 6.
- 7.
- 8. 前半戦のメニュー 1. Kubernetesってなんですか 2. Kubernetesの全体像を理解する 3.Kubernetesクラスター大解剖
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.
- 23. こういうことができる • リソースの抽象化 • どこにデプロイするか意識しな くてよい •いいように分散して配置してく れる • 外部アクセスのマネージ • アプリケーションの公開 • ルーティング/ロードバランシン グ • スケーリング • 手動/自動 • 障害時のコンテナの再立上げ • 複数コンテナをまとめて制御
- 24.
- 25.
- 26. kubectl • Kubernetesクラスターの管理操作を行うためのコマンドライン インターフェース • Kubernetesクラスターと戯れるときの最も基本的な手段 •コマンドをKubernetesのREST API呼び出しに変換している • （REST APIを直接呼び出すことも可能です）
- 27.
- 28.
- 29.
- 30.
- 31. Kubernetesクラスターの構成 k8sクラスター k8s Objects ・k8sの機能の構成要素 - Node,Pod, Service… k8s Control Plane ・k8s Objectsを実現する実装 - マシン上で稼働する プロセス群 - k8sの要件に沿って構成 されたネットワーク
- 32. Kubernetesクラスターの構成 k8sクラスター Kubernetes Control Plane ・k8sObjectsを実現する実装 - マシン上で稼働する プロセス群 - k8sの要件に沿って構成 されたネットワーク k8s Objects ・k8sの機能の構成要素 - Node, Pod, Service…

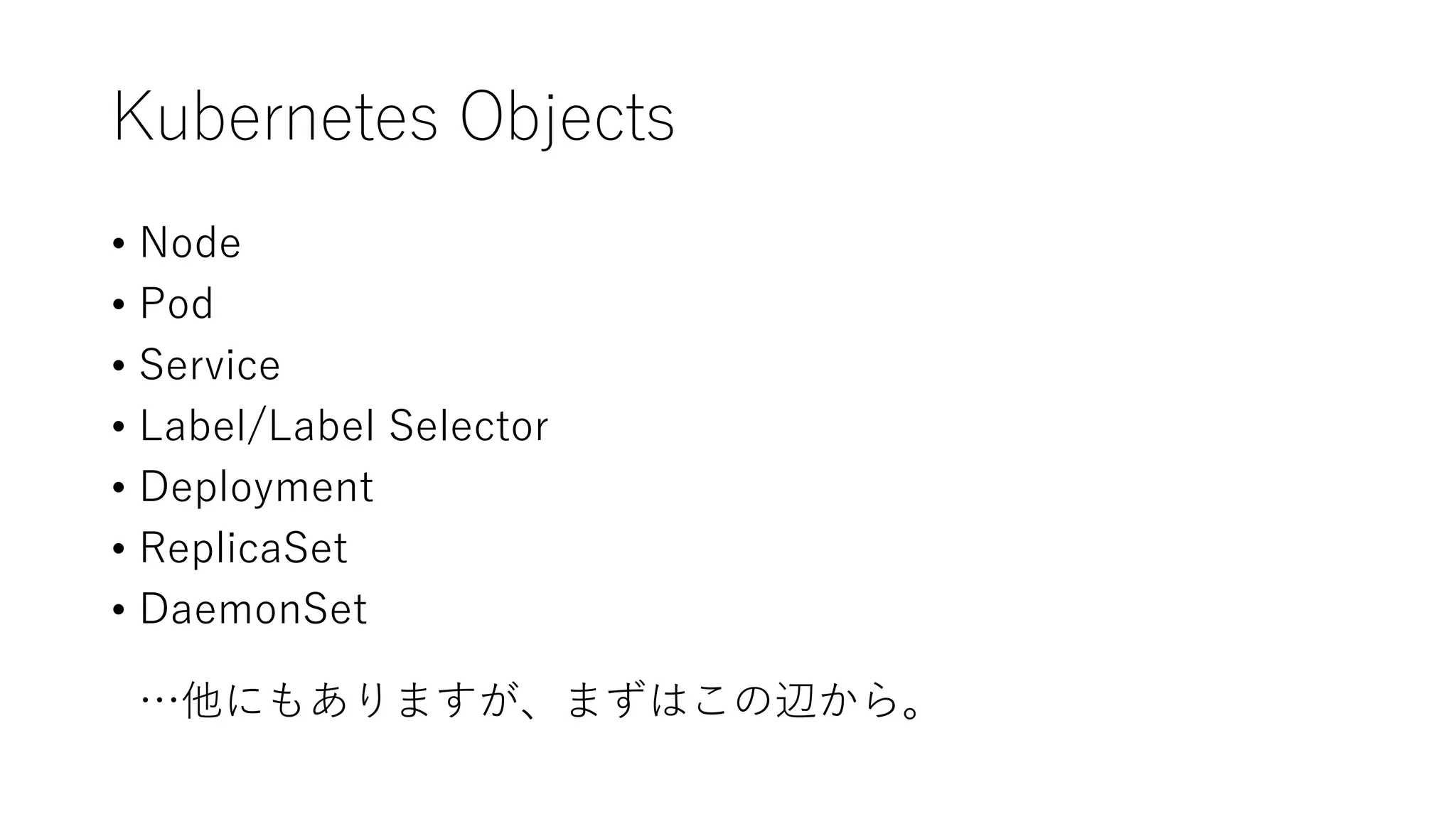

- 33. Kubernetes Objects • Node •Pod • Service • Label/Label Selector • Deployment • ReplicaSet • DaemonSet …他にもありますが、まずはこの辺から。
- 34.

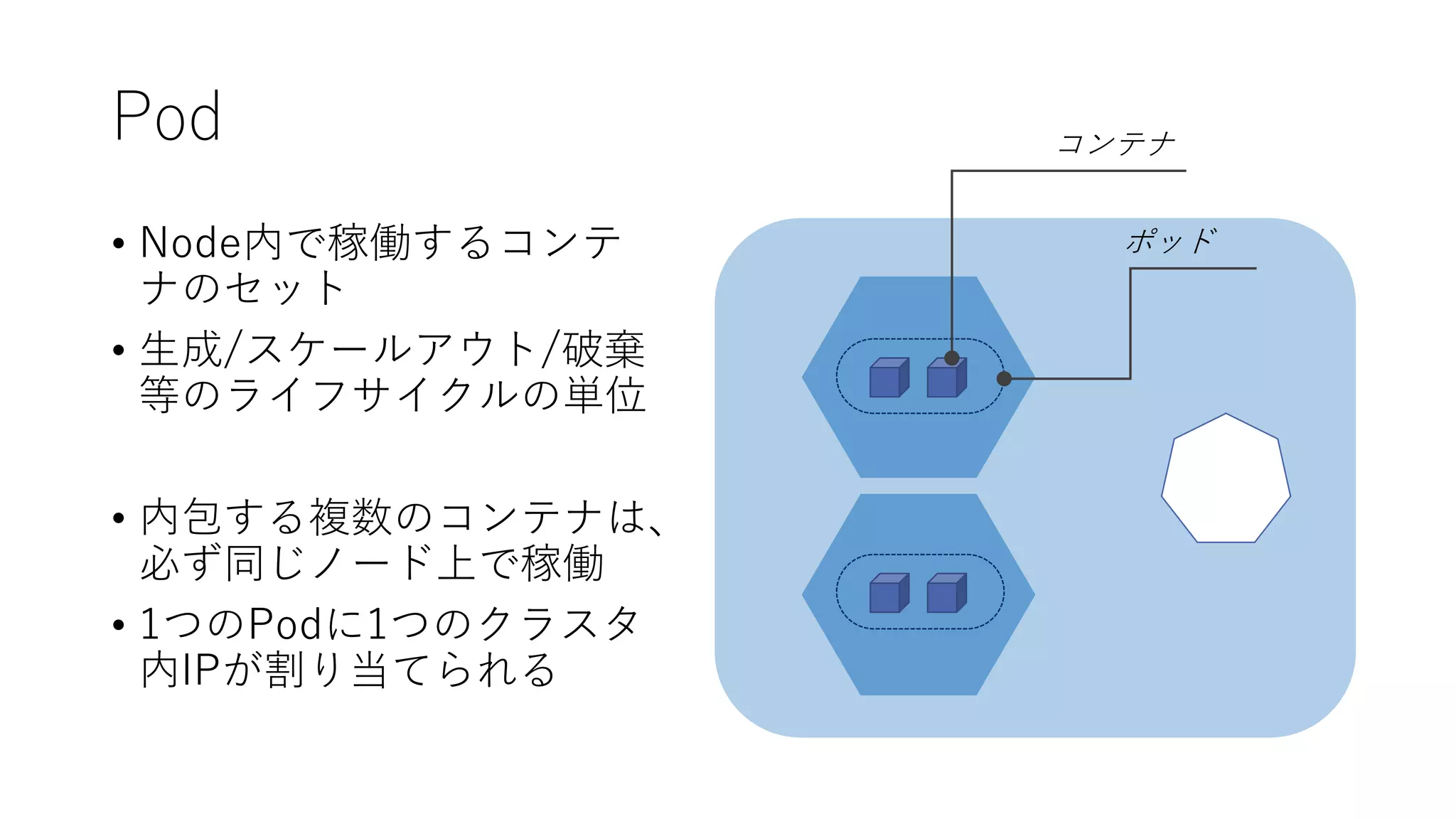

- 35. Pod • Node内で稼働するコンテ ナのセット • 生成/スケールアウト/破棄 等のライフサイクルの単位 •内包する複数のコンテナは、 必ず同じノード上で稼働 • 1つのPodに1つのクラスタ 内IPが割り当てられる ポッド コンテナ
- 36. Service • PodへのTCP/UDPアクセ スの制御を行うオブジェク ト • Podへのルーティング、 ロードバランシングの役割 を持つ •クラスター外部への公開、 クラスター内の通信など、 用途に応じて複数のタイプ から選択可能 サービス クラスター外から のリクエスト
- 37. Label/Label Selector • k8sオブジェクトを管理し易 いようにグルーピングする仕 組み •Label: • k8sオブジェクトにアタッチで きるkey/valueペアのセット • Label Selector: • Labelの設定値の条件を指定す る情報。条件に該当するものを グループとして識別する "labels": { "tier" : "frontend", "partition" : "customerA" } "labels": { "tier" : “backend", "partition" : "customerA" } "labels": { "tier" : "frontend", "partition" : "customerB" } Label Label partition = customerA Label Selector

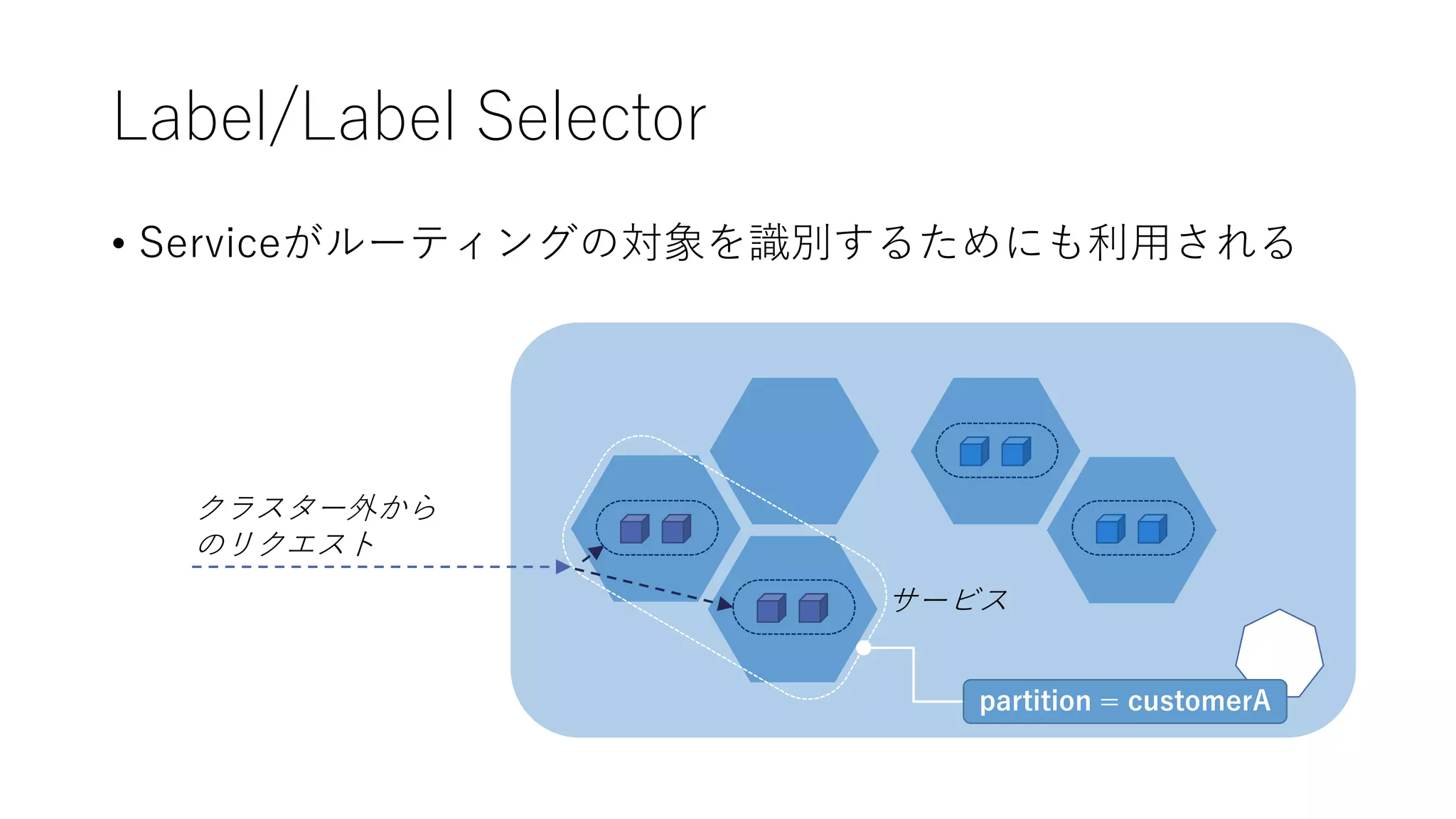

- 38. Label/Label Selector • Serviceがルーティングの対象を識別するためにも利用される サービス partition= customerA クラスター外から のリクエスト
- 39. Label/Label Selector • Serviceがルーティングの対象を識別するためにも利用される サービス partition= customerA クラスター外から のリクエスト
- 40.
- 41. DaemonSet • 全てのメンバーノードで共 通のPodを稼働させる仕組 み • ノードが追加されると自動 で所定のPodが起動 •ノード共通の機能を乗せた いときに利用 • ログ収集(fluentd, logstach) • ノードの監視用のエージェ ント(Prometheus, collectd) DaemonSet
- 42. Kubernetes Objects ・k8sの機能の構成要素 - Node,Pod, Service… Kubernetesクラスターの構成 k8sクラスター k8s Control Plane ・k8s Objectsを実現する実装 - マシン上で稼働する プロセス群 - k8sの要件に沿って構成 されたネットワーク
- 43. Kubernetes Control Plane •マシン上で稼働するプロセス群 • k8sの要件に沿って構成されたネットワーク • e.g. コンテナ同士の通信がNATなしで疎通すること • マスターノード • kube-apiserver • etcd • kube-controller-manager • kube-scheduler … • メンバーノード • kubelet • kube-proxy • Docker …

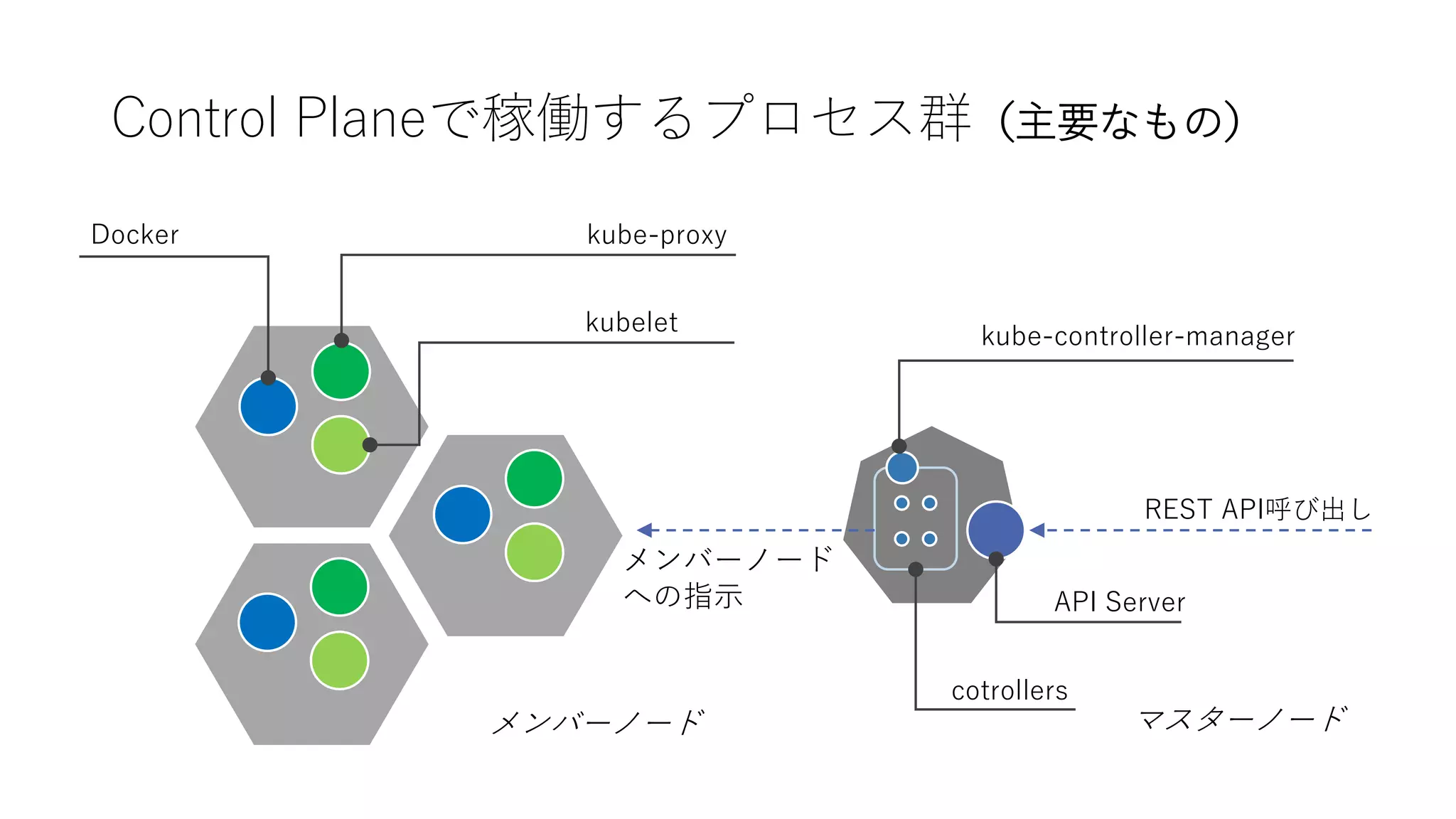

- 44. Control Planeで稼働するプロセス群（主要なもの） REST API呼び出し APIServer kube-proxy cotrollers kube-controller-manager kubelet マスターノードメンバーノード Docker メンバーノード への指示

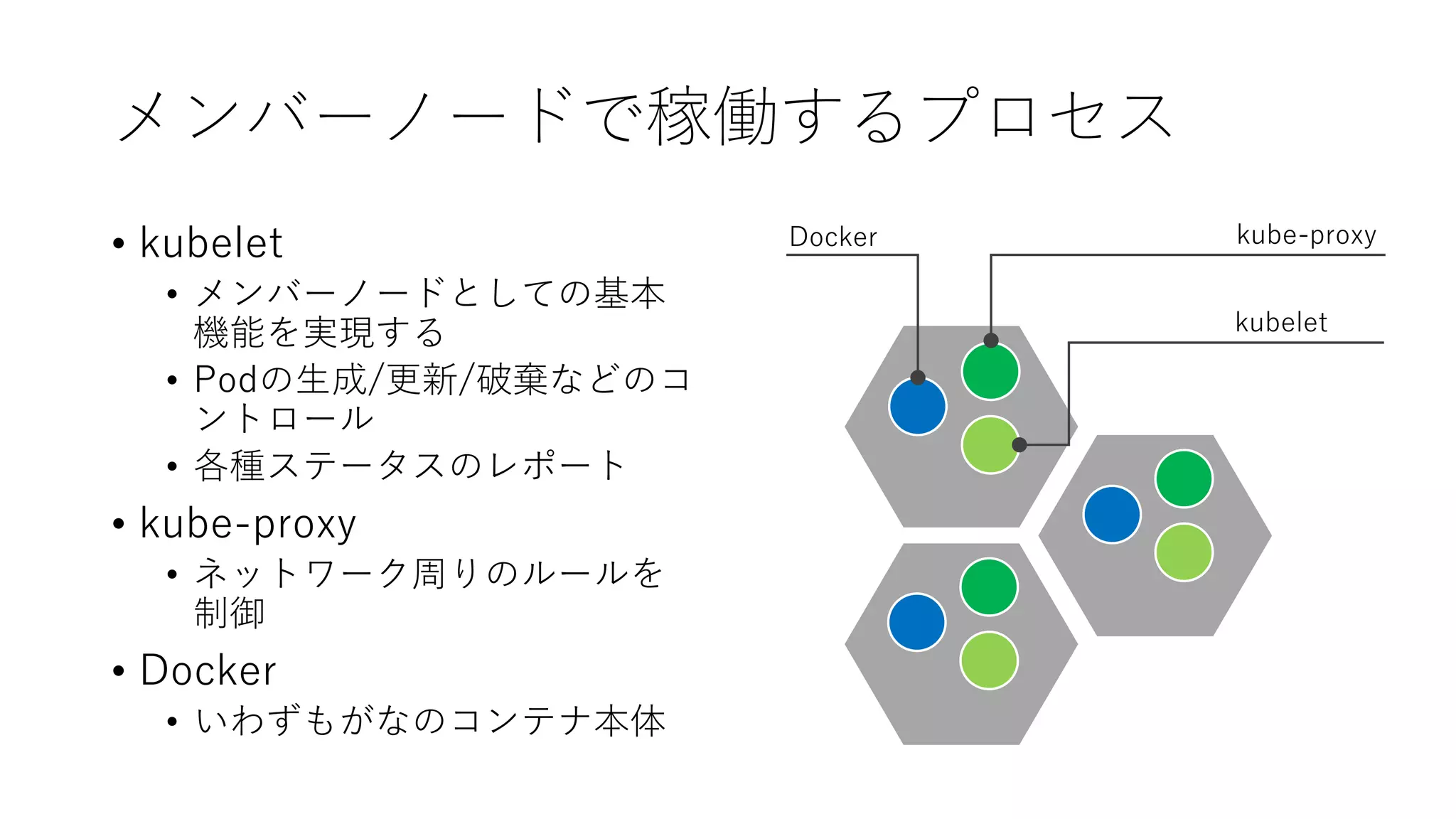

- 45. メンバーノードで稼働するプロセス • kubelet • メンバーノードとしての基本 機能を実現する •Podの生成/更新/破棄などのコ ントロール • 各種ステータスのレポート • kube-proxy • ネットワーク周りのルールを 制御 • Docker • いわずもがなのコンテナ本体 kube-proxy kubelet Docker
- 46. マスターノードで稼働するプロセス • kube-apiserver • Kubernetesクラスターのフロント エンド。APIを提供 •kube-controller-manager • クラスターの制御を行う各種 controllerを動作させる • controllers • Node Controller • Replication Controller • Endpoints Controller • Service Account & Token Controllers API Server cotrollers kube-controller-manager

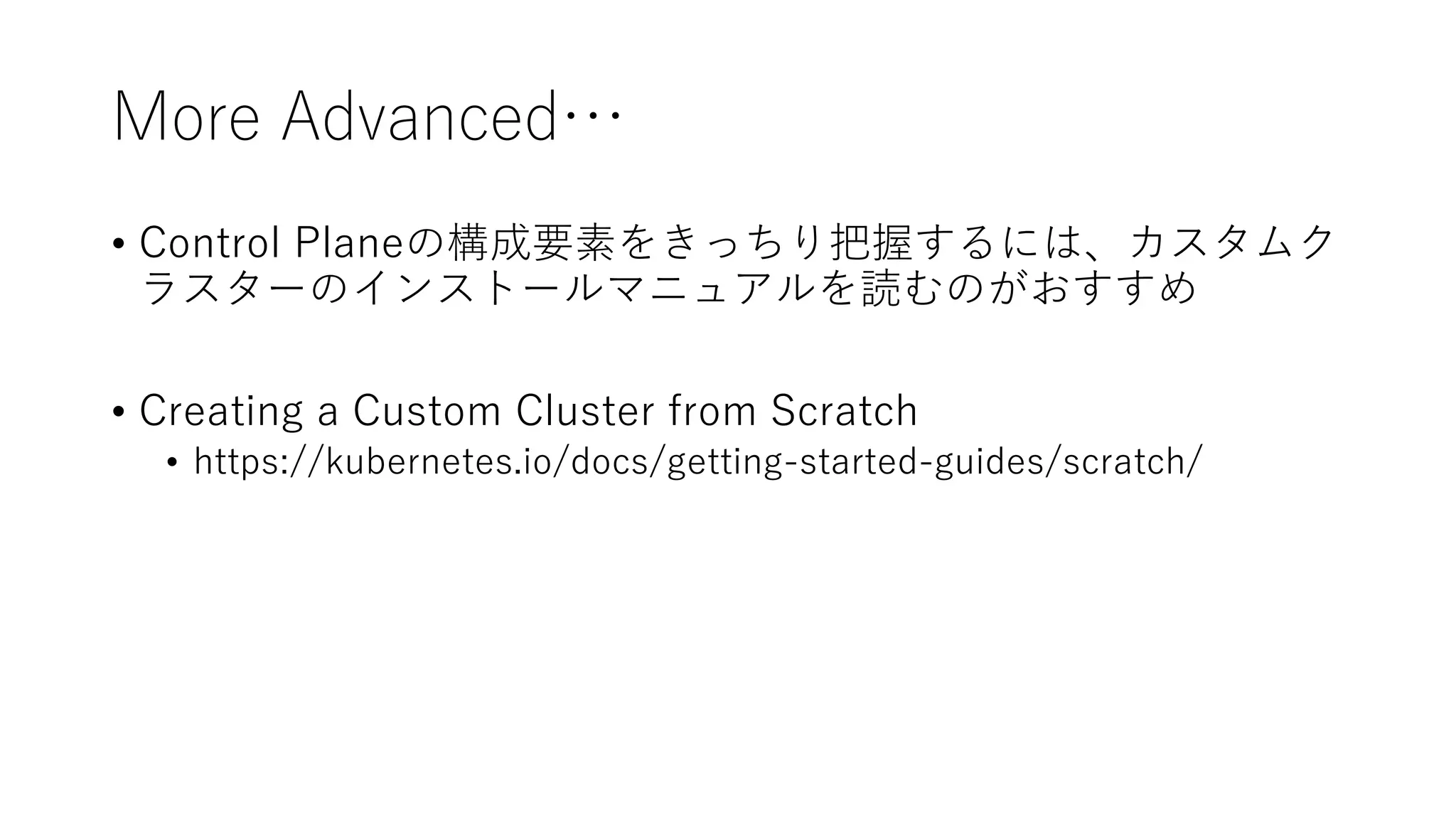

- 47. More Advanced… • ControlPlaneの構成要素をきっちり把握するには、カスタムク ラスターのインストールマニュアルを読むのがおすすめ • Creating a Custom Cluster from Scratch • https://kubernetes.io/docs/getting-started-guides/scratch/
- 48.
- 49.
- 50. 後半戦のメニュー 1. kubectlをもう少し 2. アプリケーションを公開するには 3.Kubernetes meets Serverless
- 51.

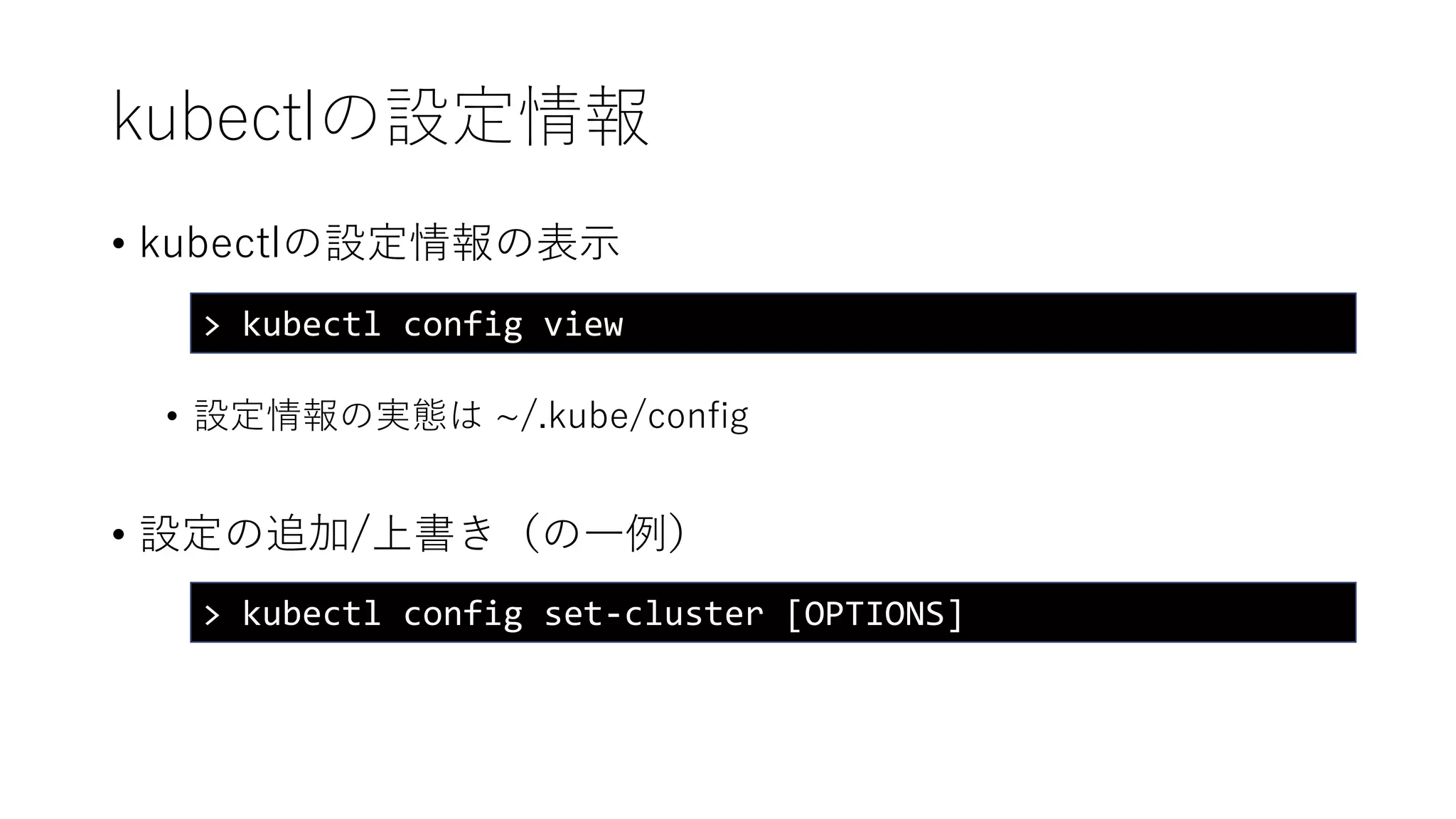

- 52. kubectlの設定情報 • kubectlの設定情報の表示 • 設定情報の実態は~/.kube/config • 設定の追加/上書き（の一例） > kubectl config view > kubectl config set-cluster [OPTIONS]
- 53. k8sオブジェクトの情報を取得する(1) • Human Readableな形式で取得するとき-> get, describe • オブジェクトの一覧 > kubectl get [オブジェクトの種類] • オブジェクトの詳細情報 > kubectl describe [オブジェクトの種類] [オブジェクトの名前]
- 54. k8sオブジェクトの情報を取得する(2) • Machine Friendlyな形式で取得するとき-> getと-oオプション • オブジェクトの詳細情報 > kubectl get [オブジェクトの種類] [オブジェクトの名前] –o json
- 55. k8sオブジェクトを操作する(1) • コマンド方式 • オブジェクトに反映したい状態を、コマンドとそのオプションで指定 •オブジェクトの作成の例: • 構成ファイルを指定してオブジェクトを操作する方式 • 命令的/宣言的 • オブジェクトに反映したい状態を、構成ファイルで指定 • .yaml または .json • ソースコード管理との親和性が良い > kubectl run nginx --image nginx

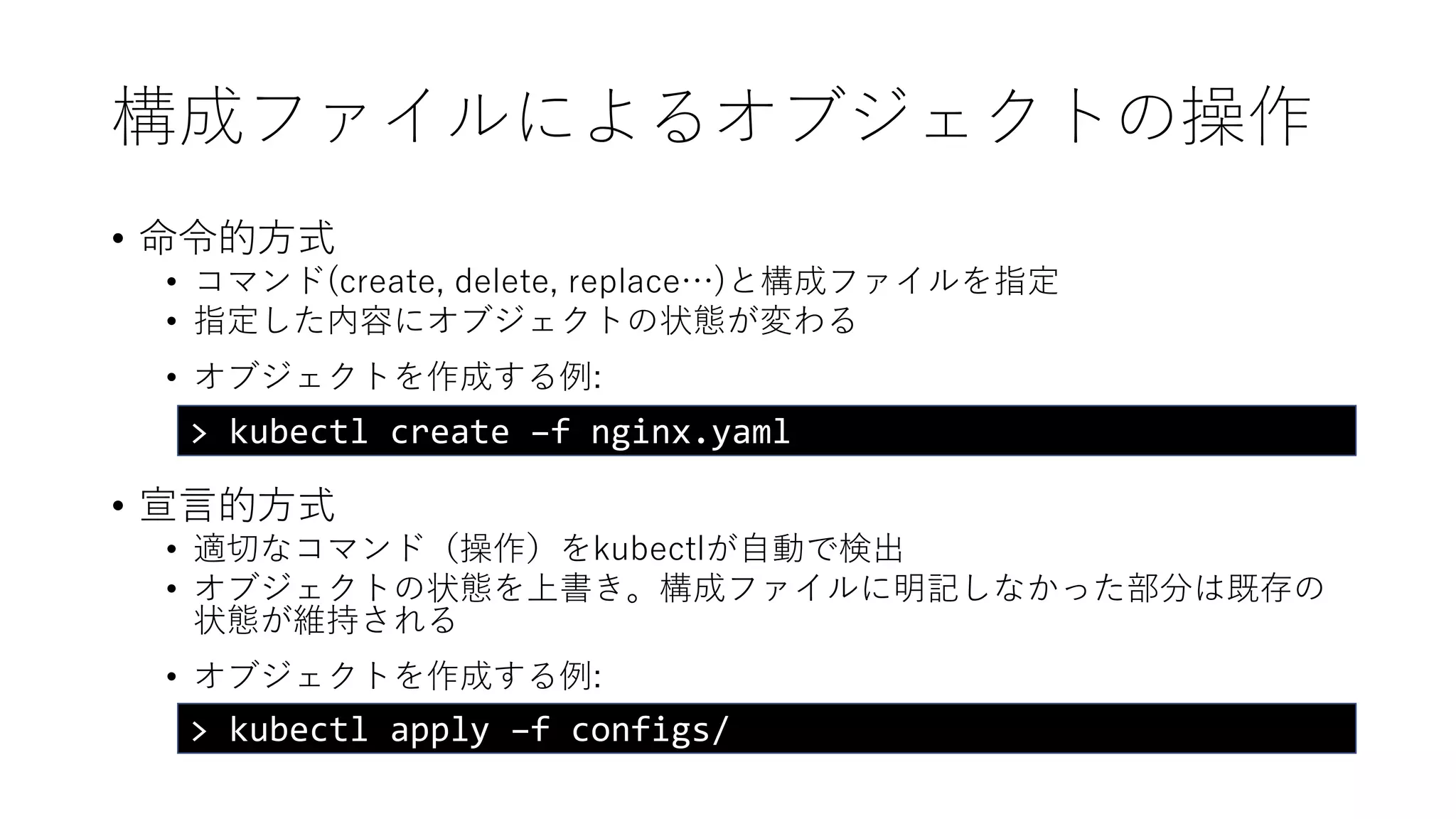

- 56. 構成ファイルによるオブジェクトの操作 • 命令的方式 • コマンド(create,delete, replace…)と構成ファイルを指定 • 指定した内容にオブジェクトの状態が変わる • オブジェクトを作成する例: • 宣言的方式 • 適切なコマンド（操作）をkubectlが自動で検出 • オブジェクトの状態を上書き。構成ファイルに明記しなかった部分は既存の 状態が維持される • オブジェクトを作成する例: > kubectl create –f nginx.yaml > kubectl apply –f configs/
- 57.

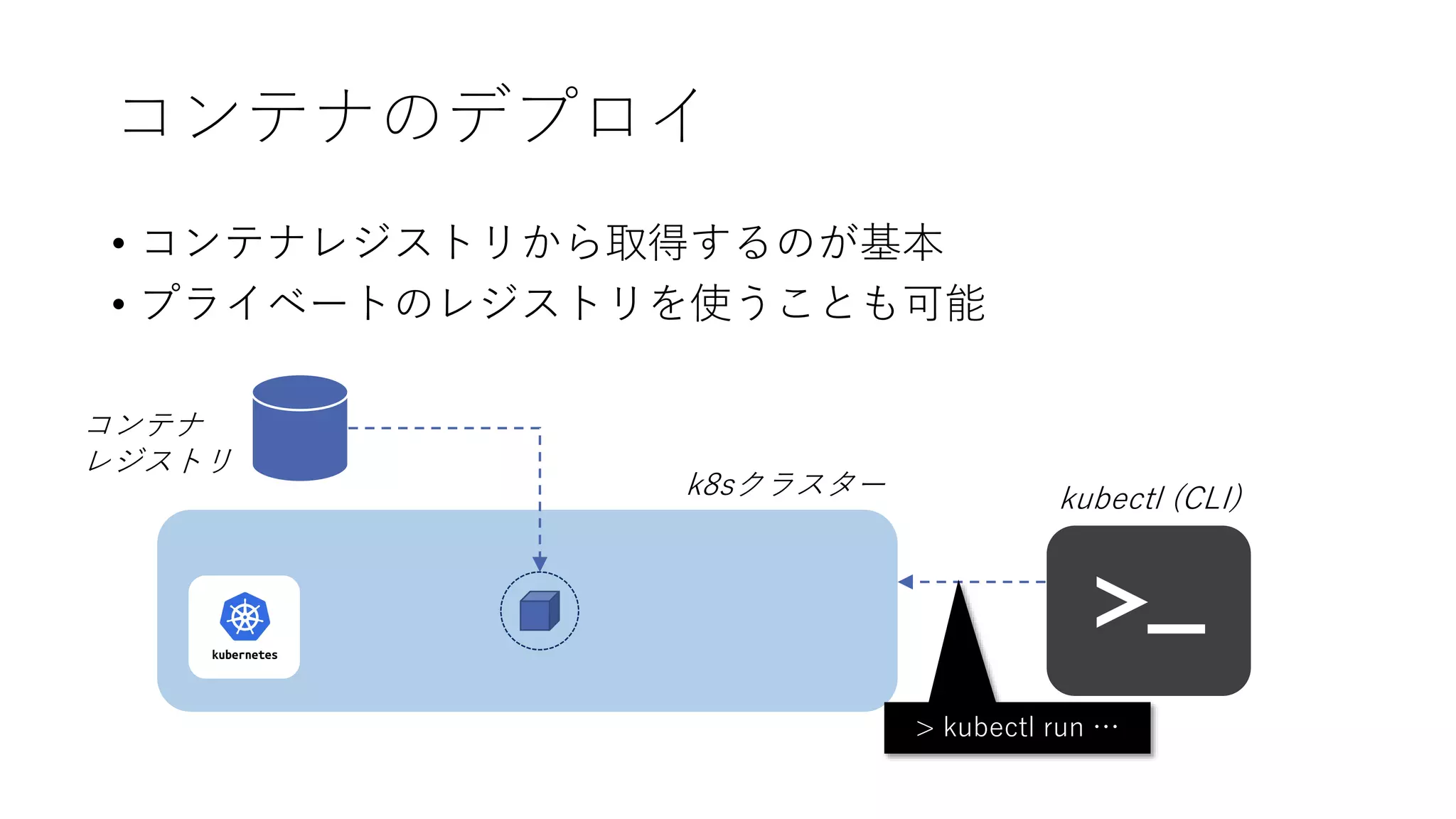

- 58. コンテナのデプロイ • コンテナレジストリから取得するのが基本 • プライベートのレジストリを使うことも可能 k8sクラスター >_ kubectl(CLI) コンテナ レジストリ > kubectl run …
- 59. 公開方法のバリエーション • APIサーバー経由でのアクセス • ServiceのNodePortタイプ •ServiceのLoadBarancerタイプ • Ingress (beta)
- 60. APIサーバー経由でのアクセス • kubectlをproxyとして稼働させて、認証なしのAPIエンドポイ ントへの経路を構成 • 所定のAPIエンドポイントにリクエストを投げるとコンテナに 届く •お試し用。 k8sクラスター kubectl > kubectl proxy … >_ APIサーバー リクエスト
- 61.
- 62. ServiceのLoadBalancerタイプ • GCP, AWS,Azure上のロードバランサーを自動構成 • クラスター内にはNodePortまたは ClusterIPタイプのServiceを構成 クラスター外から のリクエスト LB

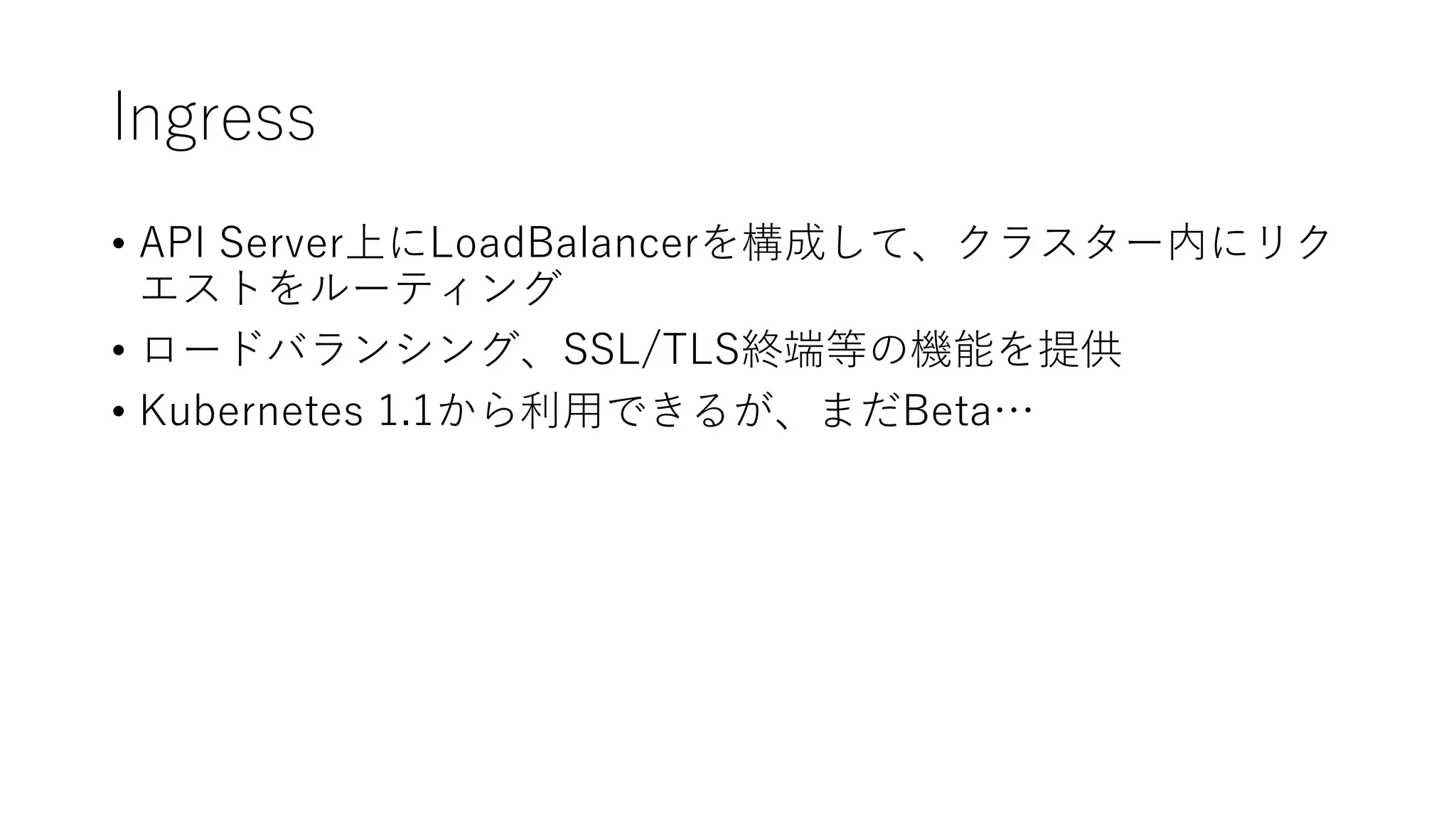

- 63. Ingress • API Server上にLoadBalancerを構成して、クラスター内にリク エストをルーティング •ロードバランシング、SSL/TLS終端等の機能を提供 • Kubernetes 1.1から利用できるが、まだBeta…
- 64.
- 65.
- 66.
- 67.
- 68. Open & Easy •Open • Open Source (Apache 2.0) • マルチ言語サポート • JS, Java, Ruby, Python, Go • どこでも動く • ラップトップ、サーバー、クラウド • Easy • 全ての操作はシンプルなCLI • 考え抜かれた開発者エクスペリエンス

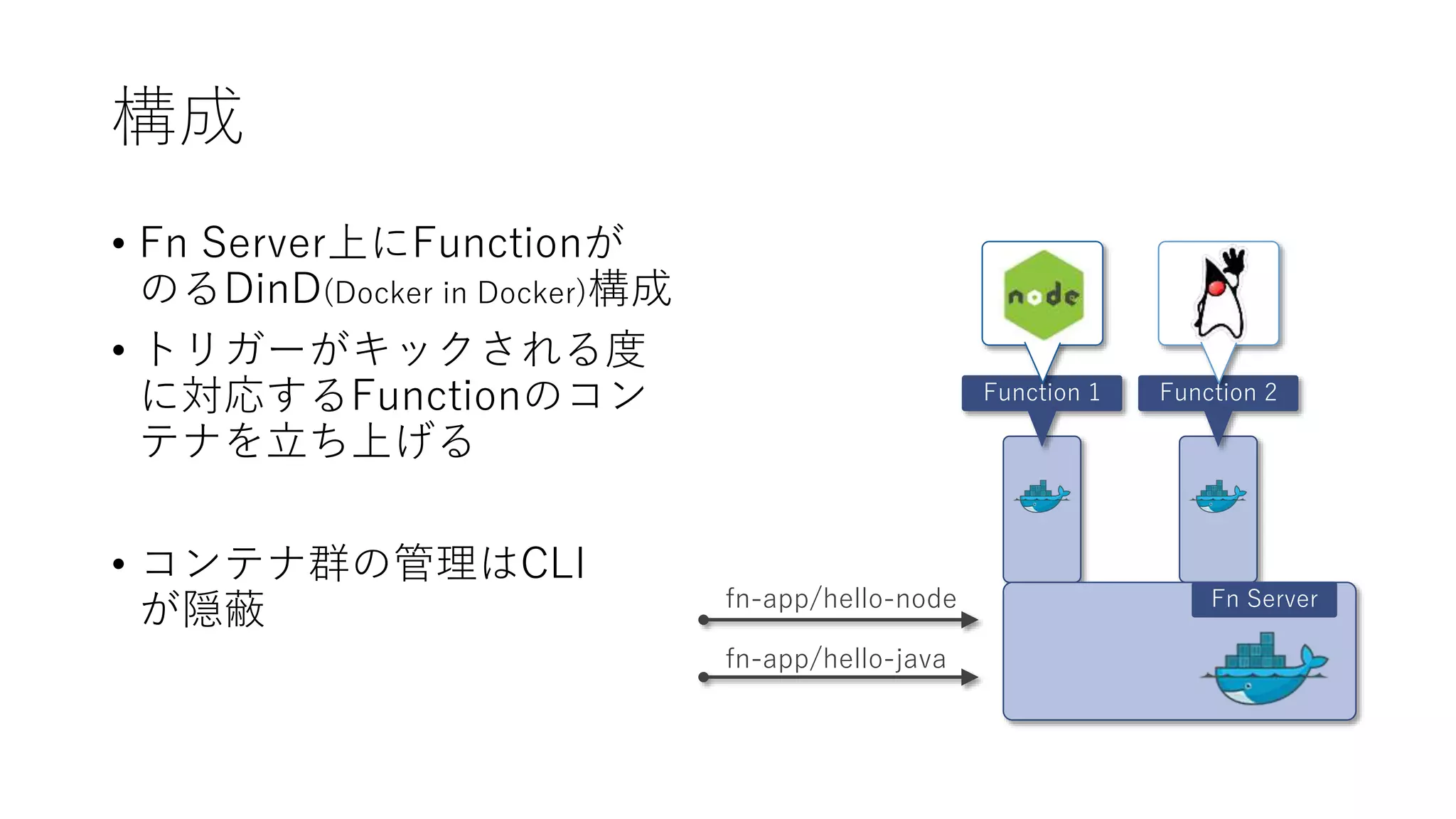

- 69. 構成 • Fn Server上にFunctionが のるDinD(Dockerin Docker)構成 • トリガーがキックされる度 に対応するFunctionのコン テナを立ち上げる • コンテナ群の管理はCLI が隠蔽 Function 1 Functio n Function 2 Functio n Fn Serverfn-app/hello-node fn-app/hello-java
- 70.
- 71.
- 72.

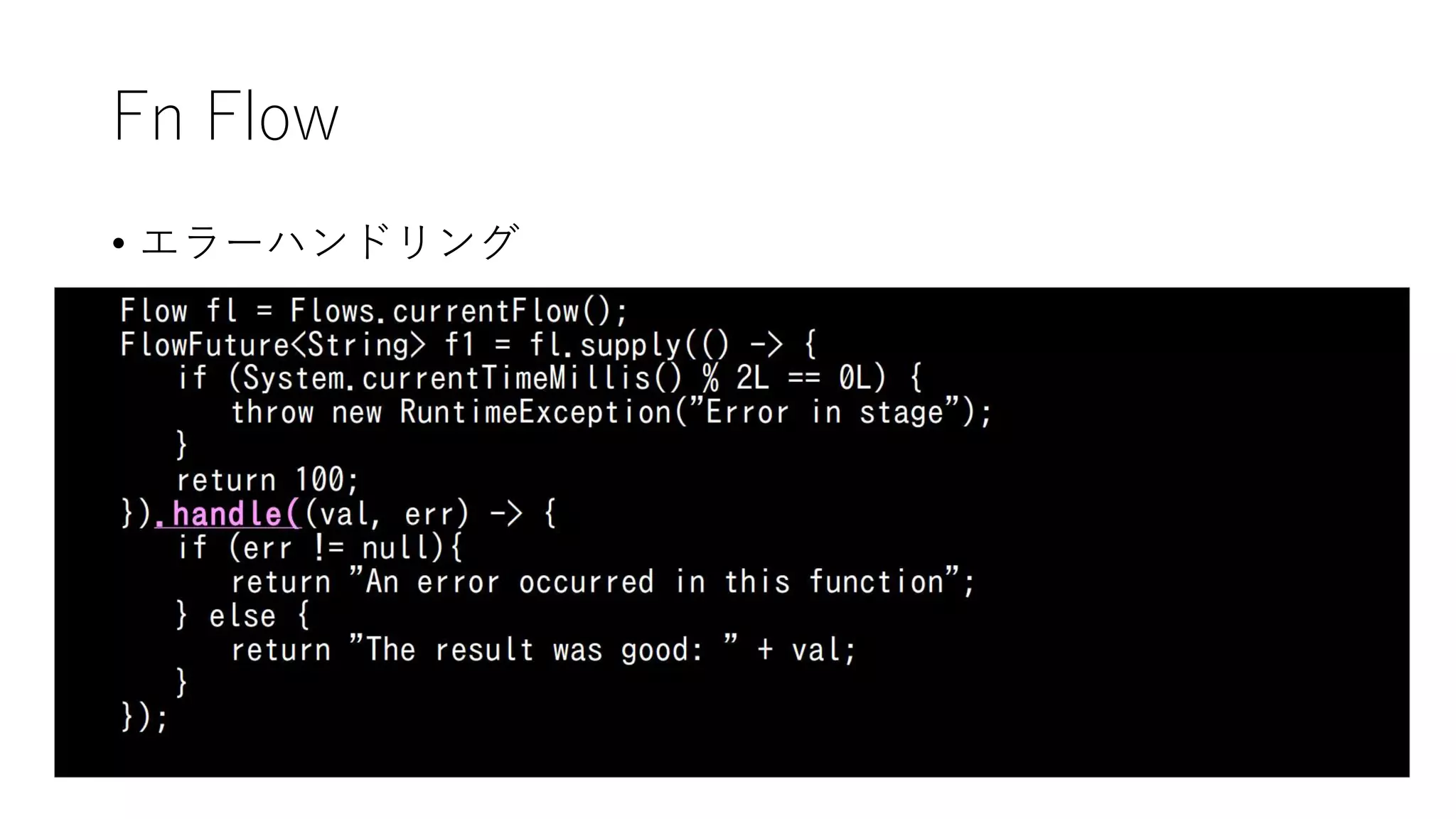

- 73. Fn Flow • 複数のファンクションの連結を手続き的記述で実現 •なにがいいの？ テストしやすい デバッグしやすい 読んで理解しやすい エラー処理で死なない
- 74.
- 76.
- 77.
- 78. 次回コンテンツ 案(1) • 「KubernetesNetwork Deep Dive!」 • コンテンツ • 今回取り上げられなかった、k8sネットワーク周りを深掘り • サービス・メッシュでk8s上にインテリジェントなネットワークを
- 79. 次回コンテンツ 案(2) • 「Kubernetesin プロダクション！」 • コンテンツ • 実運用を想定したk8sの使い方を学びます。例えば…。 ロードバランサーの構成方法 管理ノードの冗長化構成はどう作る？ 永続化層はどうすれば？ コンテナのアップデート オートスケーリング
