该文档详细介绍了多种 klang 音频设备，包括个人监听系统、耳机放大器和运动跟踪装置等，适用于现场音频处理。系统组件涵盖了音频输入输出接口、远程控制和设置程序，旨在提供高通道数和低延迟的音频解决方案。它支持多种连接和同步方式，可与其他音频设备进行集成，满足不同用户需求。

2. KLANG:fabrik
8用户个人监听系统处理基站
KLANG:vier
4用户个人监听系统处理基站
KLANG:quelle
Dante 耳机放大器
KLANG:vektor
运动跟踪装置
德国制造

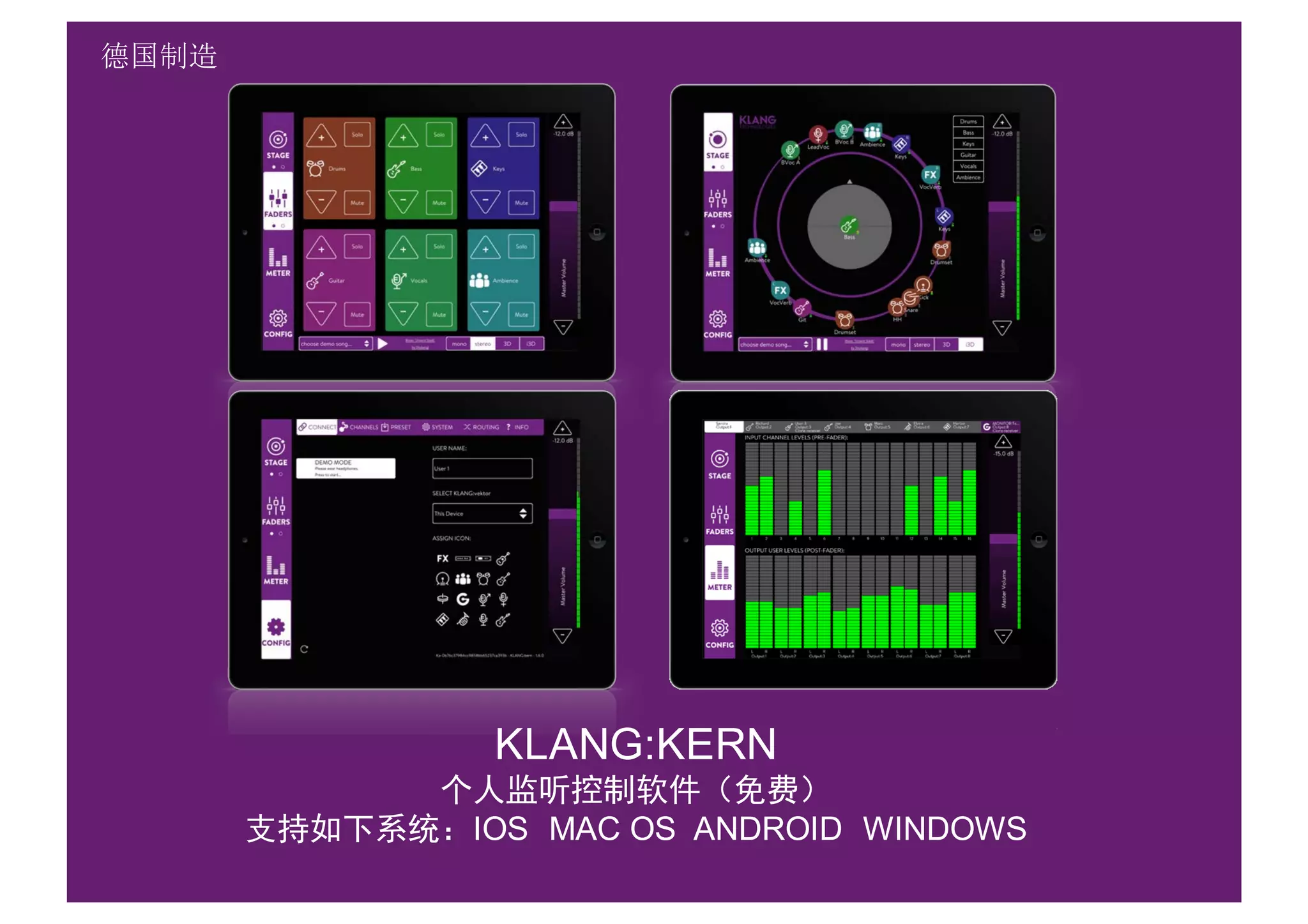

3. KLANG:KERN
个人监听控制软件（免费）
支持如下系统：IOS MAC OS ANDROID WINDOWS
德国制造

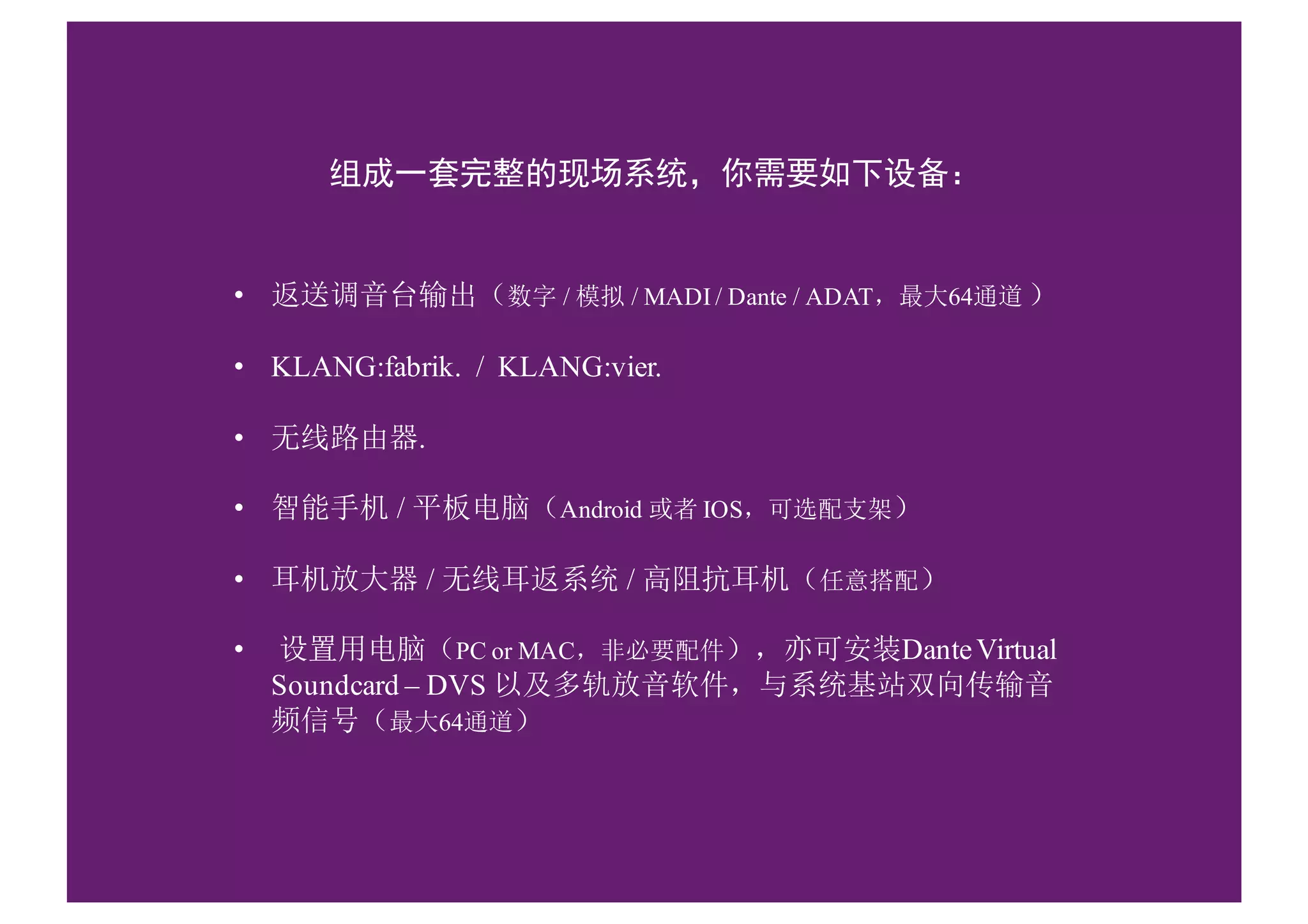

4. 组成一套完整的现场系统，你需要如下设备：
• 返送调音台输出（数字 / 模拟 / MADI / Dante / ADAT，最大64通道 ）
• KLANG:fabrik. / KLANG:vier.
• 无线路由器.
• 智能手机 / 平板电脑（Android 或者 IOS，可选配支架）
• 耳机放大器 / 无线耳返系统 / 高阻抗耳机（任意搭配）
• 设置用电脑（PC or MAC，非必要配件），亦可安装DanteVirtual
Soundcard – DVS 以及多轨放音软件，与系统基站双向传输音
频信号（最大64通道）

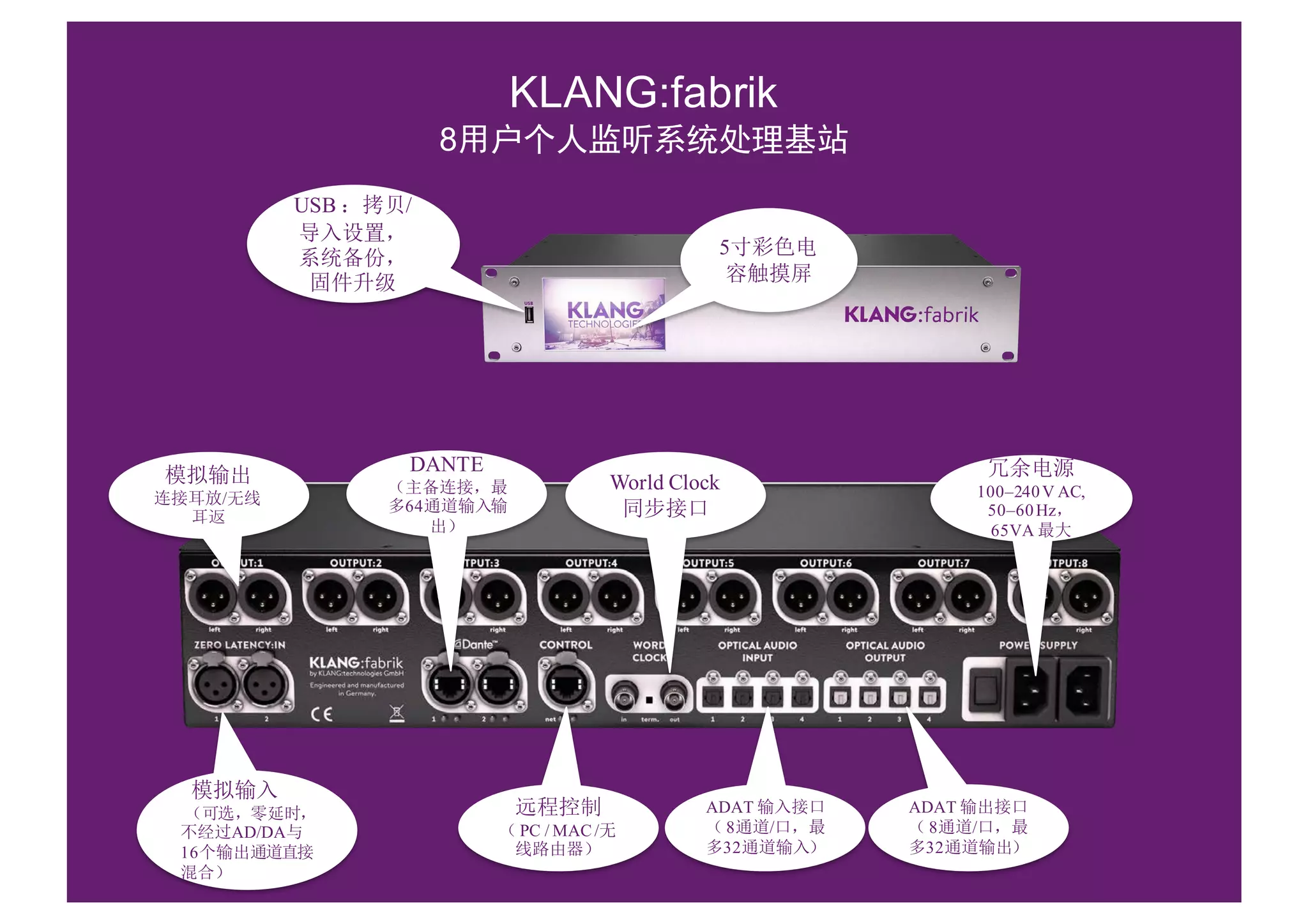

5. KLANG:fabrik
8用户个人监听系统处理基站
USB ：拷贝/
导入设置，
系统备份，
固件升级
5寸彩色电
容触摸屏
模拟输出
连接耳放/无线
耳返
模拟输入
（可选，零延时，
不经过AD/DA与
16个输出通道直接
混合）
DANTE
（主备连接，最
多64通道输入输
出）
远程控制
（ PC / MAC /无
线路由器）
World Clock
同步接口
ADAT 输入接口
（ 8通道/口，最
多32通道输入）
ADAT 输出接口
（ 8通道/口，最
多32通道输出）
冗余电源
100–240V AC,
50–60Hz，
65VA 最大

6. KLANG:fabrik
8用户个人监听系统处理基站
输入输出接口：
• 模拟输出：16通道线路级别监听输出，频率响应16 Hz to 20 kHz +/- 0.1 dB
• ADAT光纤：32通道输入，32通道输出
• DANTE：64通道输入，64通道输出，冗余接口，超低延时0.15ms
• 模拟输入：2通道线路输入，不经过AD/DA直接与模拟输出混合
内部处理：
• 内部处理44.1/ 48 KHz,即将通过固件升级为192 KHz
• DA转换即将支持192KHz，24bit
• 可通过ADAT，DATE，World Clock外部同步

7. KLANG:quelle
Dante 耳机放大器
DANTE
8通道输入
支持POE
4个立体声耳机接
口，带增益旋钮，
输出阻抗小于1欧
姆
KLANG:quelle 可连接任何支持DANTE的第三方设备，作为监听使用，
通过DVS（Dante Virtual Soundcard)软件控制路由。

8. 支持Dante
的调音台
DiGiCo
AVID
VENUE /
S6L
Soundcraft
Si
Soundvraft
Vi
Studer
Vista1/V/X
Stagetec
Allen&He
alth iLive
Behringer
X32
Midas
M32
Roland M-
5000
YAMAHA
Mackie -
DL32R

9. Dante
解决方
案
KlarkTecnik
DN9652 MADI
– Dante转换器
SSL MADI-
Bridge MADI –
Dante转换器
Focusrite
RedNet 模拟、
数字、MADI-
Dante 转换器
…….
YAMAHA
RMio64-D
MADI-Dante 转
换器
DiGiCo
Orange Box
模拟、数字、
MADI、
Optocore、
Hydra 2 – Dante
转换器

10. ADAT 解
决方案
RME ADI 648
64 通道
MADI –ADAT
￥￥￥
RME ADI -192
DD 24通道
AES –ADAT
￥￥
……….
Directout
EXBOX.ADAT
64通道MADI-
ADAT
￥￥

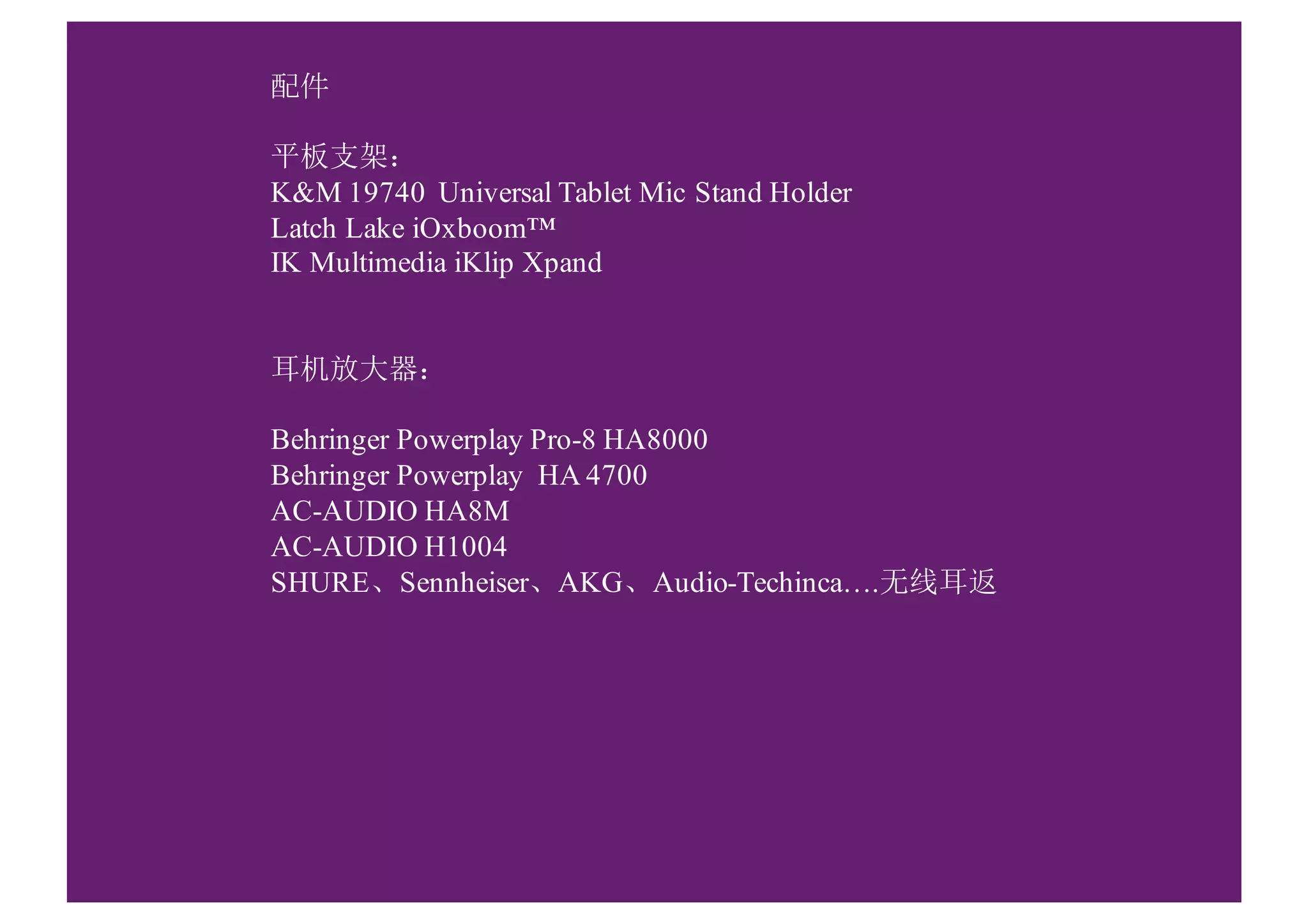

11. 配件
平板支架：
K&M 19740 Universal Tablet Mic Stand Holder
Latch Lake iOxboom™
IK Multimedia iKlip Xpand
耳机放大器：
Behringer Powerplay Pro-8 HA8000
Behringer Powerplay HA 4700
AC-AUDIO HA8M
AC-AUDIO H1004
SHURE、Sennheiser、AKG、Audio-Techinca….无线耳返

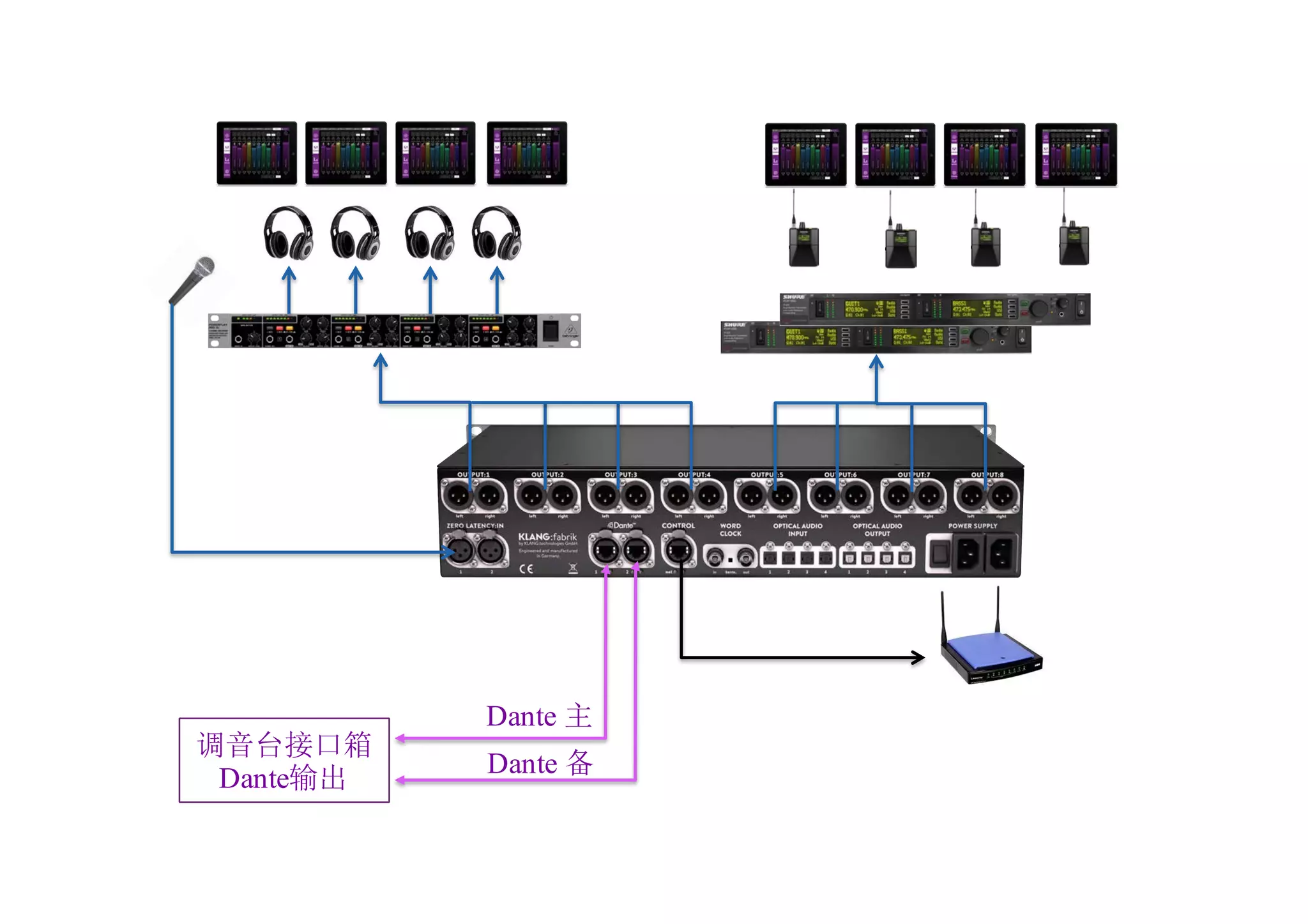

12. Dante 主
调音台接口箱
Dante输出
Dante 备

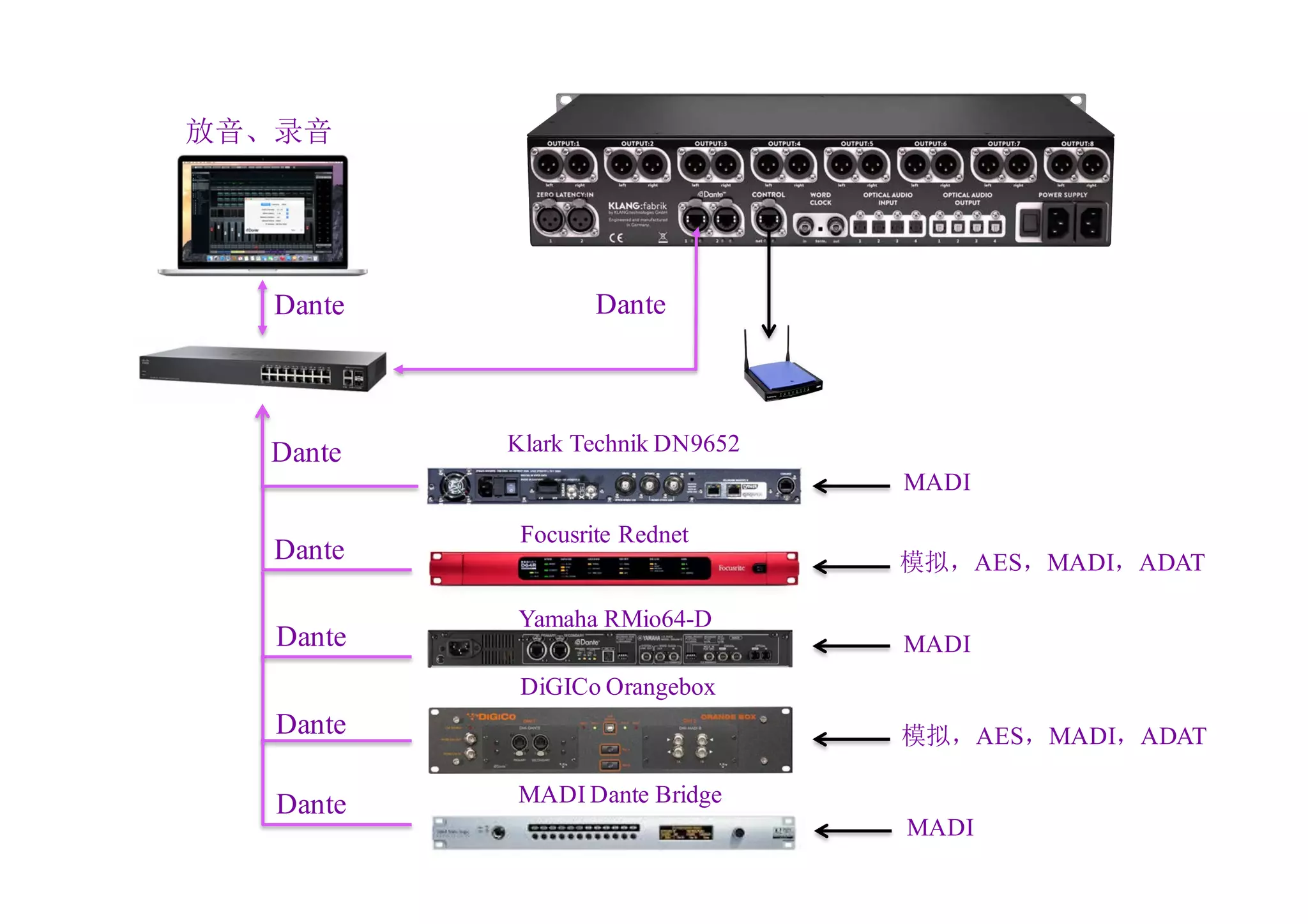

13. Dante
放音、录音
Klark Technik DN9652
Focusrite Rednet
Yamaha RMio64-D
DiGICo Orangebox
MADI Dante Bridge
MADI
模拟，AES，MADI，ADAT
MADI
模拟，AES，MADI，ADAT
MADI
Dante
Dante
Dante
Dante
Dante
Dante

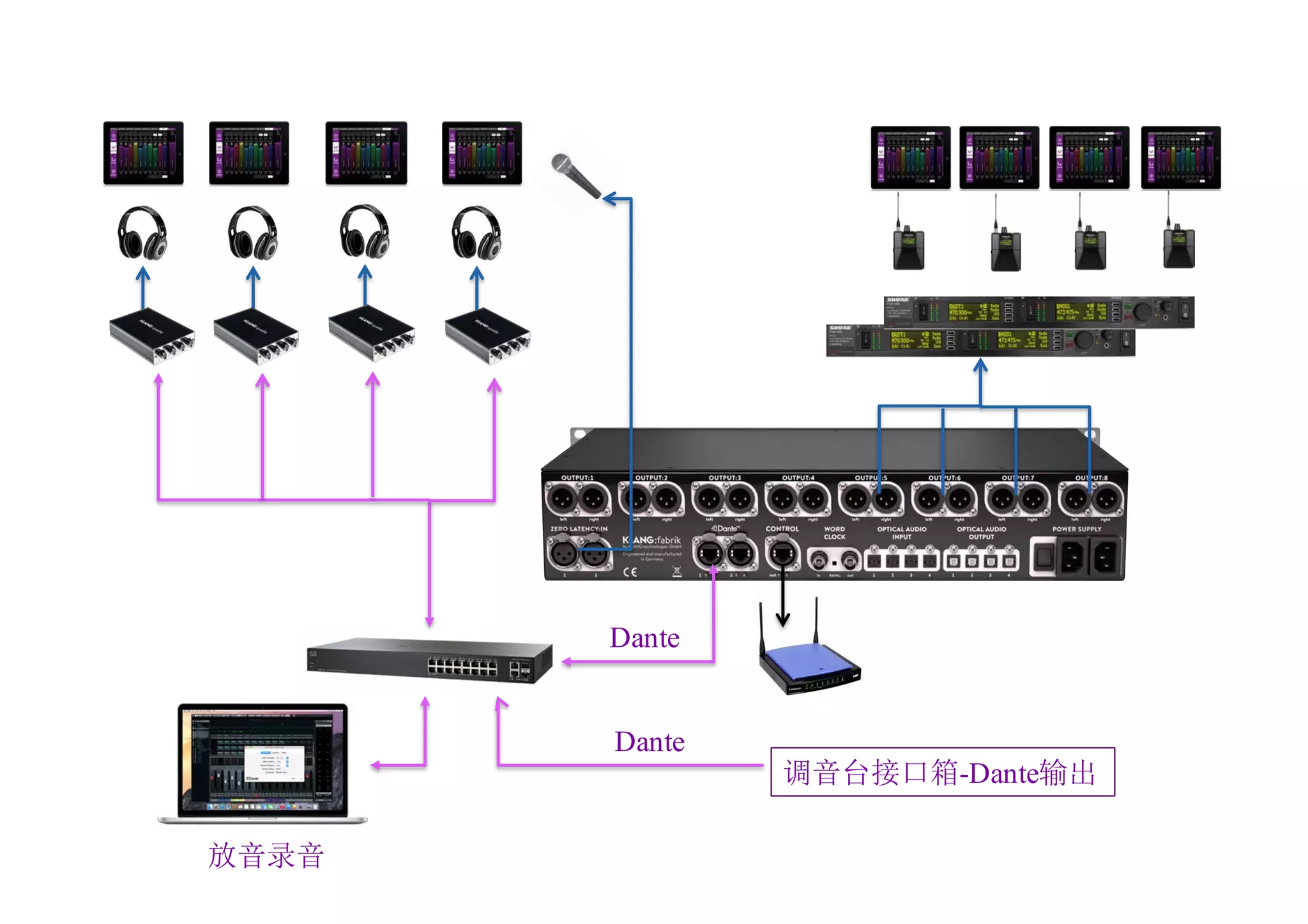

14. Dante
放音录音
调音台接口箱-Dante输出
Dante

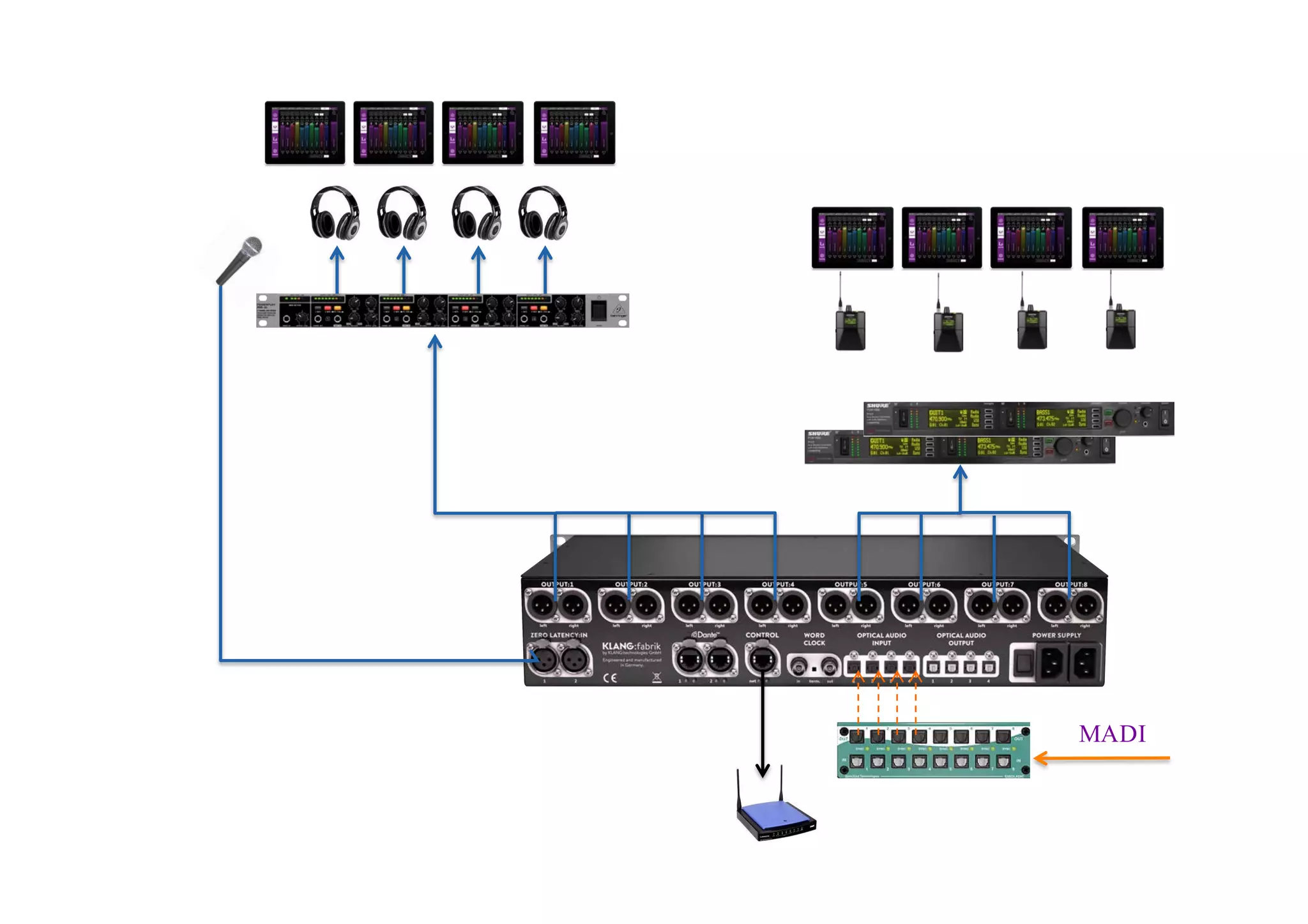

15. MADI

16. Focusrite
Rednet 1 8通道AD/DA-Dante
Rednet 2 16通道AD/DA-Dante
Rednet 3 32通道ADAT-Dante
Rednet 4 8通道话筒AD-Dante
Rednet 5 32通道Protools-Dante
Rednet 6 64通道MADI-Dante
Rednet DA16 16通道AES-Dante
Rednet D64R 64通道MADI-Dante 双电源
Rednet HD32R 32通道Protools-Dante 双电源
Rednet D16R 16通道AES-Dante 双电源
Rednet MP8R 8通道话筒AD-Dante 双电源
