Dokumen membincangkan tentang litar bersepadu (i.c.) yang menggabungkan komponen elektronik dalam satu pakej kecil. Ia juga menerangkan tentang penggunaan mikrofon dan pembesar suara dalam menukar gelombang bunyi kepada tenaga elektrik dan sebaliknya, serta langkah keselamatan yang perlu diambil semasa menggunakan mikrofon. Jenis-jenis mikrofon dan fungsi mereka dalam aplikasi berbeza turut diperincikan.

1. ELEKTRONIK

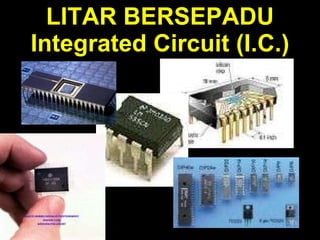

2. LITAR BERSEPADU Integrated Circuit (I.C.)

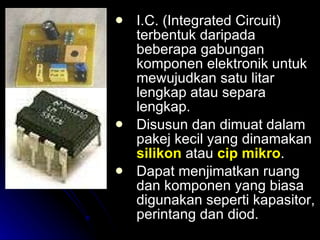

3. I.C. (Integrated Circuit) terbentuk daripada beberapa gabungan komponen elektronik untuk mewujudkan satu litar lengkap atau separa lengkap. Disusun dan dimuat dalam pakej kecil yang dinamakan silikon atau cip mikro . Dapat menjimatkan ruang dan komponen yang biasa digunakan seperti kapasitor, perintang dan diod.

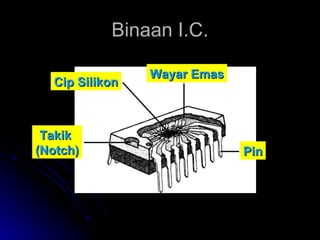

4. Binaan I.C. Cip Silikon Wayar Emas Takik (Notch) Pin

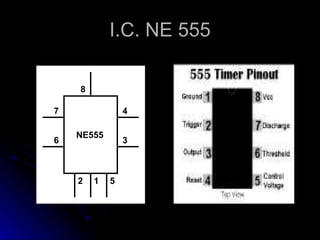

5. I.C. NE 555 8 7 6 4 3 2 1 5 NE555

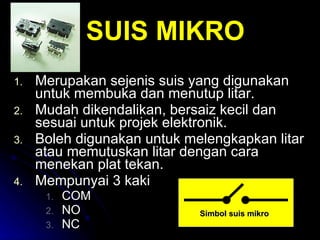

6. Merupakan sejenis suis yang digunakan untuk membuka dan menutup litar. Mudah dikendalikan, bersaiz kecil dan sesuai untuk projek elektronik. Boleh digunakan untuk melengkapkan litar atau memutuskan litar dengan cara menekan plat tekan. Mempunyai 3 kaki COM NO NC SUIS MIKRO Simbol suis mikro

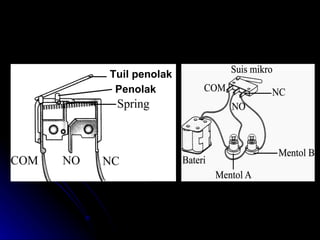

7. Tuil penolak Penolak

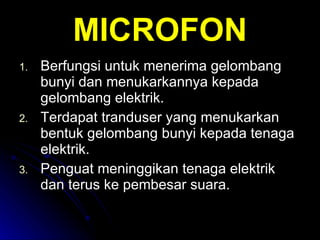

8. MICROFON Berfungsi untuk menerima gelombang bunyi dan menukarkannya kepada gelombang elektrik. Terdapat tranduser yang menukarkan bentuk gelombang bunyi kepada tenaga elektrik. Penguat meninggikan tenaga elektrik dan terus ke pembesar suara.

9. Jenis mikrofon Mikrofon jenis karbon Digunakan di dalam telefon bimbit Mikrofon jenis gegelung bergerak Berfungsi berdasarkan aruhan daya elektromagnet. Mikrofon jenis pemuat Digunakan dalam sistem siaran, studio penyiaran dan untuk tujuan konsert.

10. Langkah Keselamatan Penggunaan Mikrofon Jauhkan mikrofon daripada punca magnet Elakkan mengetuk dan meniup mikrofon Keluarkan bateri daripada mikrofon jika tidak digunakan.

11. PEMBESAR SUARA Digunakan untuk menukarkan tenaga elektrik kepada tenaga bunyi pada peralatan elektrik yang menghasilkan bunyi seperti radio dan televisyen. Pembesar suara dilabelkan dengan nilai impedans dan kadaran kuasa. Nilai impedans dinyatakan dalam unit ohm , manakala kadaran kuasa pula dinyatakan dalam unit watt
