Kap 05 ModellatorKap 05 Modellator
DatamodelleringsverktøyDatamodelleringsverktøy

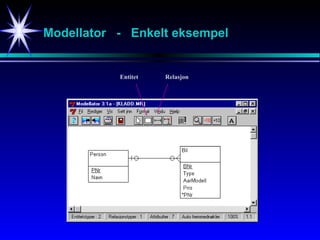

Modellator - Enkelt eksempel
Entitet Relasjon

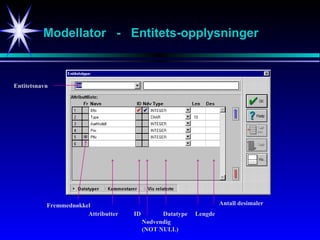

Modellator - Entitets-opplysninger
Attributter ID
Nødvendig
(NOT NULL)
Datatype Lengde
Entitetsnavn
Fremmednøkkel Antall desimaler
Modellator - Relasjons-opplysninger
5

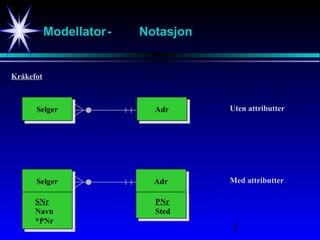

Modellator- Notasjon
SelgerSelger AdrAdr
Kråkefot
Uten attributter
SelgerSelger AdrAdr Med attributter
SNr
Navn
*PNr
PNr
Sted
6
Modellator - Notasjon
SelgerSelger AdrAdr Kråkefot
SelgerSelger AdrAdr Gaffel
SelgerSelger AdrAdr Pil
SelgerSelger AdrAdr Pil / Dobbeltpil
SelgerSelger AdrAdr Antall
SelgerSelger AdrAdr Niam-basert
SelgerSelger AdrAdr Kan / Må
0..m
1..1
7
End

K05

Editor's Notes

  • #2 Modellator er et verktøy til bruk i datamodellering.
  • #3 En datamodell av Person og Bil med en 1:n relasjon mellom dem.
  • #4 Entitetsopplysninger for bil.
  • #5 1:n relasjon mellom Person og Bil.
  • #6 <number> I Modellator kan relasjoner tegnes på ulike vis. Ovenfor vises 1:n relasjon ved hjelp av såkalte kråkeføtter. Tabellene er vist med og uten attributter.
  • #7 <number> Ulike representasjoner av 1:n relasjoner i Modellator.
  • #8 <number>
