JIT のコードを読んでみた

JIT のコードを読んでみた
内山雄司 (@y__uti)
2016-12-11 第7回闇PHP勉強会

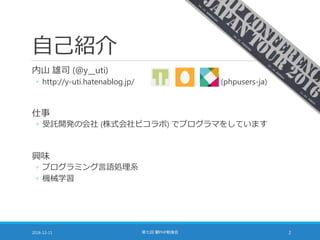

自己紹介
内山雄司 (@y__uti)
◦ http://y-uti.hatenablog.jp/ (phpusers-ja)
仕事
◦ 受託開発の会社 (株式会社ピコラボ) でプログラマをしています
興味
◦ プログラミング言語処理系
◦ 機械学習
2016-12-11 第七回闇PHP勉強会 2

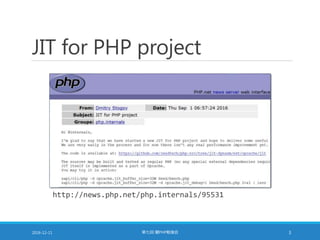

JIT for PHP project
http://news.php.net/php.internals/95531

(第 107 回 PHP 勉強会での発表資料より)

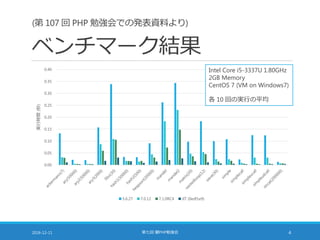

ベンチマーク結果
0.00
0.05
0.10
0.15
0.20
0.25
0.30
0.35
0.40
実行時間(秒)
5.6.27 7.0.12 7.1.0RC4 JIT (0edf1e9)
Intel Core i5-3337U 1.80GHz
2GB Memory
CentOS 7 (VM on Windows7)
各 10 回の実行の平均

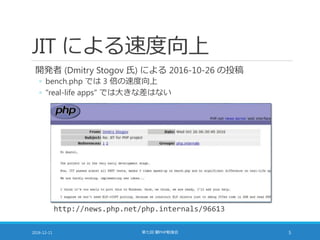

JIT による速度向上
http://news.php.net/php.internals/96613
開発者 (Dmitry Stogov 氏) による 2016-10-26 の投稿
◦ bench.php では 3 倍の速度向上
◦ "real-life apps" では大きな差はない

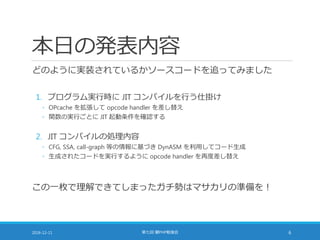

本日の発表内容
どのように実装されているかソースコードを追ってみました
1. プログラム実行時に JIT コンパイルを行う仕掛け
◦ OPcache を拡張して opcode handler を差し替え
◦ 関数の実行ごとに JIT 起動条件を確認する
2. JIT コンパイルの処理内容
◦ CFG, SSA, call-graph 等の情報に基づき DynASM を利用してコード生成
◦ 生成されたコードを実行するように opcode handler を再度差し替え
この一枚で理解できてしまったガチ勢はマサカリの準備を！

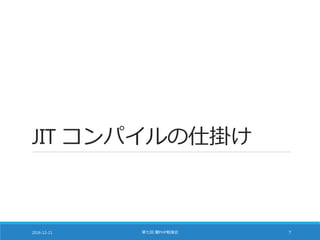

JIT コンパイルの仕掛け

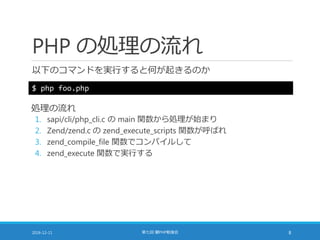

PHP の処理の流れ
以下のコマンドを実行すると何が起きるのか
$ php foo.php
処理の流れ
1. sapi/cli/php_cli.c の main 関数から処理が始まり
2. Zend/zend.c の zend_execute_scripts 関数が呼ばれ
3. zend_compile_file 関数でコンパイルして
4. zend_execute 関数で実行する

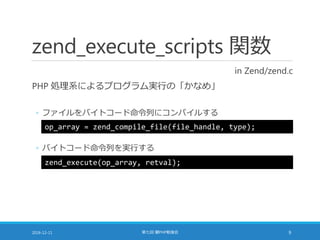

zend_execute_scripts 関数
in Zend/zend.c
PHP 処理系によるプログラム実行の「かなめ」
◦ ファイルをバイトコード命令列にコンパイルする
op_array = zend_compile_file(file_handle, type);
zend_execute(op_array, retval);
◦ バイトコード命令列を実行する

op_array 構造体
in Zend/zend_compile.h
バイトコード命令列 + 各種情報
◦ 関数ごとに一つ
◦ トップレベルに書かれたコード用に一つ
struct _zend_op {
const void *handler;
znode_op op1;
znode_op op2;
znode_op result;
uint32_t extended_value;
uint32_t lineno;
zend_uchar opcode;
zend_uchar op1_type;
zend_uchar op2_type;
zend_uchar result_type;
};
struct _zend_op_array {
zend_uchar type;
zend_uchar arg_flags[3];
...
uint32_t last;
zend_op *opcodes;
...
};
一対多
last が命令数を表す

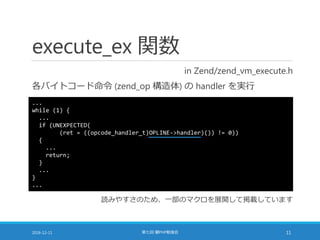

execute_ex 関数
in Zend/zend_vm_execute.h
各バイトコード命令 (zend_op 構造体) の handler を実行
...
while (1) {
...
if (UNEXPECTED(
(ret = ((opcode_handler_t)OPLINE->handler)()) != 0))
{
...
return;
}
...
}
...
読みやすさのため、一部のマクロを展開して掲載しています

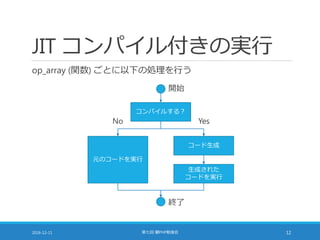

JIT コンパイル付きの実行
op_array (関数) ごとに以下の処理を行う
コンパイルする？
元のコードを実行
コード生成
生成された
コードを実行
開始
終了
No Yes

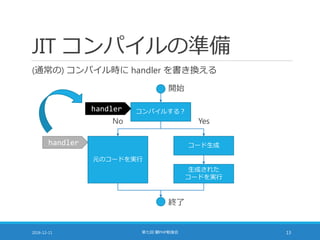

JIT コンパイルの準備
(通常の) コンパイル時に handler を書き換える
コンパイルする？
元のコードを実行
コード生成
生成された
コードを実行
開始
終了
No Yes
handler
handler

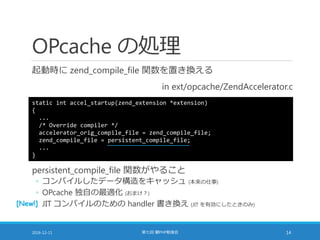

OPcache の処理
起動時に zend_compile_file 関数を置き換える
in ext/opcache/ZendAccelerator.c
static int accel_startup(zend_extension *extension)
{
...
/* Override compiler */
accelerator_orig_compile_file = zend_compile_file;
zend_compile_file = persistent_compile_file;
...
}
persistent_compile_file 関数がやること
◦ コンパイルしたデータ構造をキャッシュ (本来の仕事)
◦ OPcache 独自の最適化 (おまけ？)
◦ JIT コンパイルのための handler 書き換え (JIT を有効にしたときのみ)[New!]

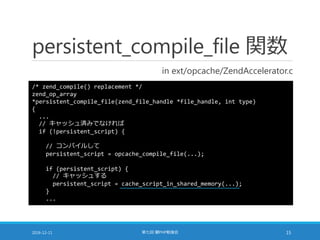

persistent_compile_file 関数
/* zend_compile() replacement */
zend_op_array
*persistent_compile_file(zend_file_handle *file_handle, int type)
{
...
// キャッシュ済みでなければ
if (!persistent_script) {
// コンパイルして
persistent_script = opcache_compile_file(...);
if (persistent_script) {
// キャッシュする
persistent_script = cache_script_in_shared_memory(...);
}
...

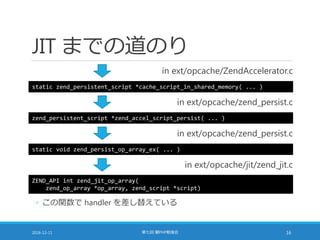

JIT までの道のり
static zend_persistent_script *cache_script_in_shared_memory( ... )
in ext/opcache/zend_persist.c
zend_persistent_script *zend_accel_script_persist( ... )
static void zend_persist_op_array_ex( ... )
in ext/opcache/zend_persist.c
in ext/opcache/jit/zend_jit.c
ZEND_API int zend_jit_op_array(
zend_op_array *op_array, zend_script *script)
◦ この関数で handler を差し替えている

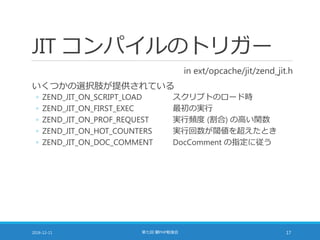

JIT コンパイルのトリガー
in ext/opcache/jit/zend_jit.h
いくつかの選択肢が提供されている
◦ ZEND_JIT_ON_SCRIPT_LOAD スクリプトのロード時
◦ ZEND_JIT_ON_FIRST_EXEC 最初の実行
◦ ZEND_JIT_ON_PROF_REQUEST 実行頻度 (割合) の高い関数
◦ ZEND_JIT_ON_HOT_COUNTERS 実行回数が閾値を超えたとき
◦ ZEND_JIT_ON_DOC_COMMENT DocComment の指定に従う

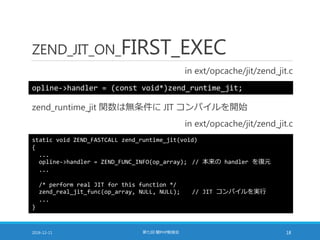

ZEND_JIT_ON_FIRST_EXEC
opline->handler = (const void*)zend_runtime_jit;
zend_runtime_jit 関数は無条件に JIT コンパイルを開始
static void ZEND_FASTCALL zend_runtime_jit(void)
{
...
opline->handler = ZEND_FUNC_INFO(op_array); // 本来の handler を復元
...
/* perform real JIT for this function */
zend_real_jit_func(op_array, NULL, NULL); // JIT コンパイルを実行
...
}

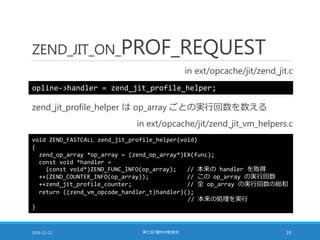

ZEND_JIT_ON_PROF_REQUEST
opline->handler = zend_jit_profile_helper;
zend_jit_profile_helper は op_array ごとの実行回数を数える
in ext/opcache/jit/zend_jit_vm_helpers.c
void ZEND_FASTCALL zend_jit_profile_helper(void)
{
zend_op_array *op_array = (zend_op_array*)EX(func);
const void *handler =
(const void*)ZEND_FUNC_INFO(op_array); // 本来の handler を取得
++(ZEND_COUNTER_INFO(op_array)); // この op_array の実行回数
++zend_jit_profile_counter; // 全 op_array の実行回数の総和
return ((zend_vm_opcode_handler_t)handler)();
// 本来の処理を実行
}

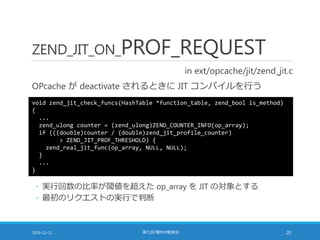

ZEND_JIT_ON_PROF_REQUEST
OPcache が deactivate されるときに JIT コンパイルを行う
void zend_jit_check_funcs(HashTable *function_table, zend_bool is_method)
{
...
zend_ulong counter = (zend_ulong)ZEND_COUNTER_INFO(op_array);
if (((double)counter / (double)zend_jit_profile_counter)
> ZEND_JIT_PROF_THRESHOLD) {
zend_real_jit_func(op_array, NULL, NULL);
}
...
}
◦ 実行回数の比率が閾値を超えた op_array を JIT の対象とする
◦ 最初のリクエストの実行で判断

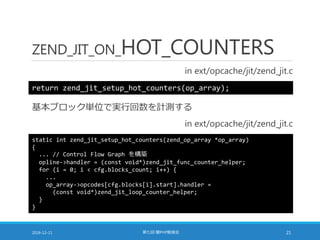

ZEND_JIT_ON_HOT_COUNTERS
return zend_jit_setup_hot_counters(op_array);
基本ブロック単位で実行回数を計測する
static int zend_jit_setup_hot_counters(zend_op_array *op_array)
{
... // Control Flow Graph を構築
opline->handler = (const void*)zend_jit_func_counter_helper;
for (i = 0; i < cfg.blocks_count; i++) {
...
op_array->opcodes[cfg.blocks[i].start].handler =
(const void*)zend_jit_loop_counter_helper;
}
}

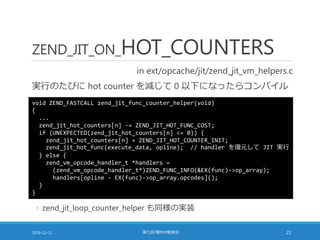

ZEND_JIT_ON_HOT_COUNTERS
in ext/opcache/jit/zend_jit_vm_helpers.c
実行のたびに hot counter を減じて 0 以下になったらコンパイル
void ZEND_FASTCALL zend_jit_func_counter_helper(void)
{
...
zend_jit_hot_counters[n] -= ZEND_JIT_HOT_FUNC_COST;
if (UNEXPECTED(zend_jit_hot_counters[n] <= 0)) {
zend_jit_hot_counters[n] = ZEND_JIT_HOT_COUNTER_INIT;
zend_jit_hot_func(execute_data, opline); // handler を復元して JIT 実行
} else {
zend_vm_opcode_handler_t *handlers =
(zend_vm_opcode_handler_t*)ZEND_FUNC_INFO(&EX(func)->op_array);
handlers[opline - EX(func)->op_array.opcodes]();
}
}
◦ zend_jit_loop_counter_helper も同様の実装

ZEND_JIT_ON_SCRIPT_LOAD
return zend_real_jit_func(op_array, script, NULL);
OPcache が op_array を処理するタイミングでコンパイルする
その意味で、これは "Just In Time" ではない

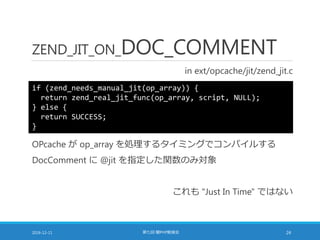

ZEND_JIT_ON_DOC_COMMENT
if (zend_needs_manual_jit(op_array)) {
return zend_real_jit_func(op_array, script, NULL);
} else {
return SUCCESS;
}
OPcache が op_array を処理するタイミングでコンパイルする
DocComment に @jit を指定した関数のみ対象
これも "Just In Time" ではない

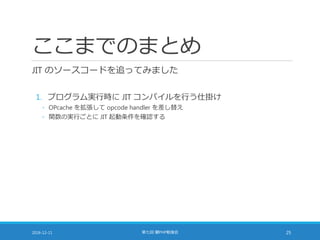

ここまでのまとめ
JIT のソースコードを追ってみました

JIT コンパイルの処理内容

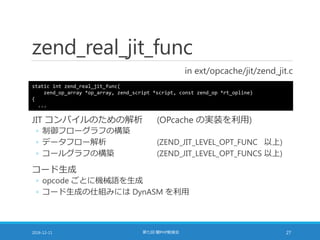

zend_real_jit_func
static int zend_real_jit_func(
zend_op_array *op_array, zend_script *script, const zend_op *rt_opline)
{
...
JIT コンパイルのための解析 (OPcache の実装を利用)
◦ 制御フローグラフの構築
◦ データフロー解析 (ZEND_JIT_LEVEL_OPT_FUNC 以上)
◦ コールグラフの構築 (ZEND_JIT_LEVEL_OPT_FUNCS 以上)
コード生成
◦ opcode ごとに機械語を生成
◦ コード生成の仕組みには DynASM を利用

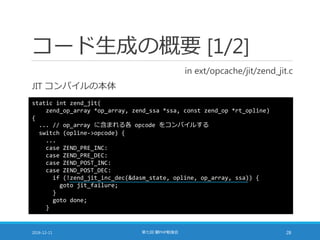

コード生成の概要 [1/2]
JIT コンパイルの本体
static int zend_jit(
zend_op_array *op_array, zend_ssa *ssa, const zend_op *rt_opline)
{
... // op_array に含まれる各 opcode をコンパイルする
switch (opline->opcode) {
...
case ZEND_PRE_INC:
case ZEND_PRE_DEC:
case ZEND_POST_INC:
case ZEND_POST_DEC:
if (!zend_jit_inc_dec(&dasm_state, opline, op_array, ssa)) {
goto jit_failure;
}
goto done;
}

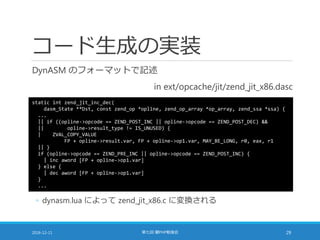

コード生成の実装
DynASM のフォーマットで記述
in ext/opcache/jit/zend_jit_x86.dasc
static int zend_jit_inc_dec(
dasm_State **Dst, const zend_op *opline, zend_op_array *op_array, zend_ssa *ssa) {
...
|| if ((opline->opcode == ZEND_POST_INC || opline->opcode == ZEND_POST_DEC) &&
|| opline->result_type != IS_UNUSED) {
| ZVAL_COPY_VALUE
FP + opline->result.var, FP + opline->op1.var, MAY_BE_LONG, r0, eax, r1
|| }
if (opline->opcode == ZEND_PRE_INC || opline->opcode == ZEND_POST_INC) {
| inc aword [FP + opline->op1.var]
} else {
| dec aword [FP + opline->op1.var]
}
...
◦ dynasm.lua によって zend_jit_x86.c に変換される

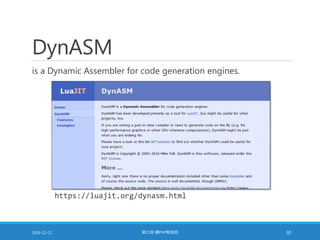

DynASM
is a Dynamic Assembler for code generation engines.
https://luajit.org/dynasm.html

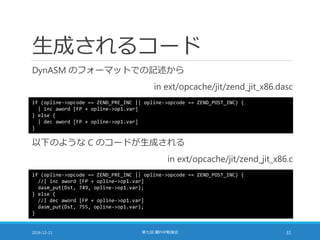

生成されるコード
DynASM のフォーマットでの記述から
in ext/opcache/jit/zend_jit_x86.dasc
} else {
| dec aword [FP + opline->op1.var]
}
//| inc aword [FP + opline->op1.var]
dasm_put(Dst, 749, opline->op1.var);
} else {
//| dec aword [FP + opline->op1.var]
}
以下のような C のコードが生成される
in ext/opcache/jit/zend_jit_x86.c

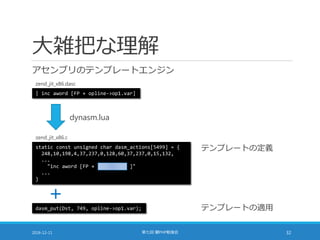

大雑把な理解
アセンブリのテンプレートエンジン
static const unsigned char dasm_actions[5499] = {
248,10,198,4,37,237,0,128,60,37,237,0,15,132,
...
"inc aword [FP + ]"
...
}
zend_jit_x86.dasc
zend_jit_x86.c
+
テンプレートの定義
テンプレートの適用
dynasm.lua

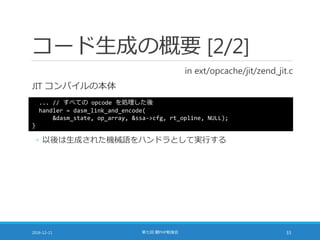

コード生成の概要 [2/2]
JIT コンパイルの本体
... // すべての opcode を処理した後
handler = dasm_link_and_encode(
&dasm_state, op_array, &ssa->cfg, rt_opline, NULL);
}
◦ 以後は生成された機械語をハンドラとして実行する

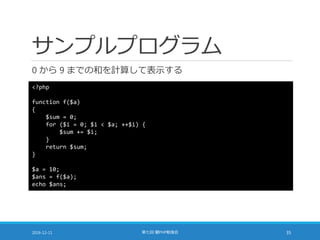

JIT コンパイルの例

サンプルプログラム
0 から 9 までの和を計算して表示する
<?php
function f($a)
{
$sum = 0;
for ($i = 0; $i < $a; ++$i) {
$sum += $i;
}
return $sum;
}
$a = 10;
$ans = f($a);
echo $ans;

JIT の動作の確認
JIT コンパイルの結果を表示する
$ ./sapi/cli/php
-d zend_extension=$(pwd)/modules/opcache.so
-d opcache.enable_cli=1
-d opcache.jit=15
-d opcache.jit_buffer_size=32M
-d opcache.jit_debug=3
sample1.php 2>&1
◦ opcache.jit
◦ トリガー (10 の位) とレベル (1 の位) をまとめて指定
◦ opcache.jit_debug
◦ デバッグ情報の表示内容を指定

CFG 構築結果の表示
ZEND_JIT_DEBUG_SSA (= 2) を立てるとフロー解析結果を表示
f: ; (lines=9, args=1, vars=3, tmps=1, ssa_vars=0)
; (JIT)
; /home/y-uti/php-jit-bench/sample-code/sample1.php:3-10
BB0: start lines=[0-0]
; to=(BB1)
; level=0
; children=(BB1)
CV0($a) = RECV 1 // 仮引数 $a に 1 番目の実引数を受け取る
BB1: follow entry lines=[1-3]
; from=(BB0)
; to=(BB3)
; idom=BB0
; level=1
; children=(BB3)
CV1($sum) = QM_ASSIGN int(0) // $sum = 0
CV2($i) = QM_ASSIGN int(0) // $i = 0
JMP BB3 // 基本ブロック BB3 にジャンプ
BB2: target lines=[4-5]
; from=(BB3)
...

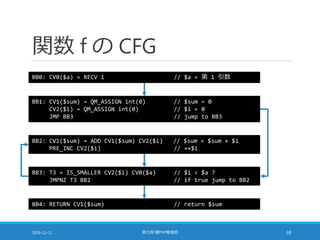

関数 f の CFG
BB0: CV0($a) = RECV 1 // $a = 第 1 引数
BB1: CV1($sum) = QM_ASSIGN int(0) // $sum = 0
CV2($i) = QM_ASSIGN int(0) // $i = 0
JMP BB3 // jump to BB3
BB2: CV1($sum) = ADD CV1($sum) CV2($i) // $sum = $sum + $i
PRE_INC CV2($i) // ++$i
BB3: T3 = IS_SMALLER CV2($i) CV0($a) // $i < $a ?
JMPNZ T3 BB2 // if true jump to BB2
BB4: RETURN CV1($sum) // return $sum

生成コードの確認
ZEND_JIT_DEBUG_ASM (= 1) を立てると生成されるコードを表示
JIT$f: ; (/home/y-uti/php-jit-bench/sample-code/sample1.php)
sub $0x8, %rsp
call ZEND_RECV_SPEC_HANDLER
cmp $0x0, EG(exception)
jnz JIT$$exception_handler
jmp .L1
.ENTRY1:
sub $0x8, %rsp
.L1:
call ZEND_QM_ASSIGN_NOREF_SPEC_CONST_HANDLER
jmp .L3
.L2:
mov $0x7fcd524d6c10, %r15
call ZEND_ADD_SPEC_CV_CV_HANDLER
call ZEND_PRE_INC_LONG_OR_DOUBLE_SPEC_TMPVARCV_RETVAL_UNUSED_HANDLER
...

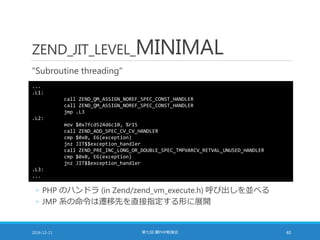

ZEND_JIT_LEVEL_MINIMAL
"Subroutine threading"
...
.L1:
jmp .L3
.L2:
mov $0x7fcd524d6c10, %r15
call ZEND_ADD_SPEC_CV_CV_HANDLER
call ZEND_PRE_INC_LONG_OR_DOUBLE_SPEC_TMPVARCV_RETVAL_UNUSED_HANDLER
.L3:
...
◦ PHP のハンドラ (in Zend/zend_vm_execute.h) 呼び出しを並べる
◦ JMP 系の命令は遷移先を直接指定する形に展開

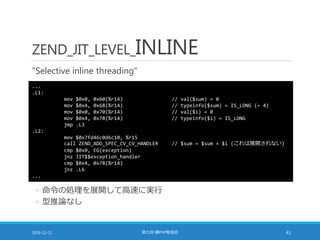

ZEND_JIT_LEVEL_INLINE
"Selective inline threading"
...
.L1:
mov $0x0, 0x60(%r14) // val($sum) = 0
mov $0x4, 0x68(%r14) // typeinfo($sum) = IS_LONG (= 4)
mov $0x0, 0x70(%r14) // val($i) = 0
mov $0x4, 0x78(%r14) // typeinfo($i) = IS_LONG
jmp .L3
.L2:
mov $0x7fd46c0d6c10, %r15
call ZEND_ADD_SPEC_CV_CV_HANDLER // $sum = $sum + $i (これは展開されない)
cmp $0x4, 0x78(%r14)
jnz .L6
...
◦ 命令の処理を展開して高速に実行
◦ 型推論なし

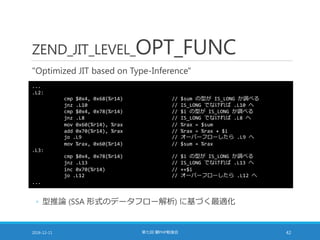

ZEND_JIT_LEVEL_OPT_FUNC
"Optimized JIT based on Type-Inference"
...
.L2:
cmp $0x4, 0x68(%r14) // $sum の型が IS_LONG か調べる
jnz .L10 // IS_LONG でなければ .L10 へ
cmp $0x4, 0x78(%r14) // $i の型が IS_LONG か調べる
mov 0x60(%r14), %rax // %rax = $sum
add 0x70(%r14), %rax // %rax = %rax + $i
jo .L9 // オーバーフローしたら .L9 へ
mov %rax, 0x60(%r14) // $sum = %rax
.L3:
cmp $0x4, 0x78(%r14) // $i の型が IS_LONG か調べる
inc 0x70(%r14) // ++$i
jo .L12 // オーバーフローしたら .L12 へ
...

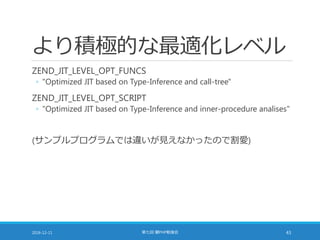

◦ 型推論 (SSA 形式のデータフロー解析) に基づく最適化

より積極的な最適化レベル
ZEND_JIT_LEVEL_OPT_FUNCS
◦ "Optimized JIT based on Type-Inference and call-tree"
ZEND_JIT_LEVEL_OPT_SCRIPT
◦ "Optimized JIT based on Type-Inference and inner-procedure analises"
(サンプルプログラムでは違いが見えなかったので割愛)

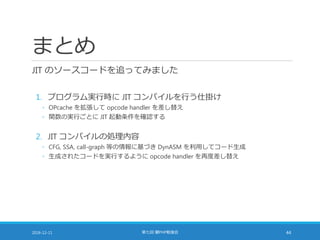

まとめ
JIT のソースコードを追ってみました
2. JIT コンパイルの処理内容
◦ CFG, SSA, call-graph 等の情報に基づき DynASM を利用してコード生成
◦ 生成されたコードを実行するように opcode handler を再度差し替え

補足
このスライドは下記のコードに基づいて作成しました
◦ Repository: https://github.com/zendtech/php-src.git
◦ Branch: jit-dynasm
◦ Commit: 39a5bd9

JIT コンパイルの例 (追加)

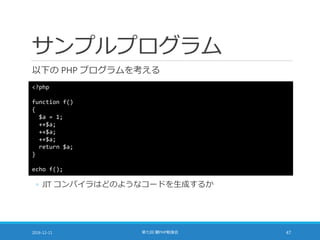

サンプルプログラム
以下の PHP プログラムを考える
<?php
function f()
{
$a = 1;
++$a;
++$a;
++$a;
return $a;
}
echo f();
◦ JIT コンパイラはどのようなコードを生成するか

前提として

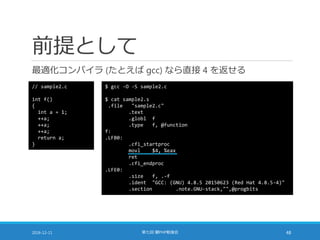

最適化コンパイラ (たとえば gcc) なら直接 4 を返せる
// sample2.c
int f()
{
int a = 1;
++a;
++a;
++a;
return a;
}
$ gcc -O -S sample2.c
$ cat sample2.s
.file "sample2.c"
.text
.globl f
.type f, @function
f:
.LFB0:
.cfi_startproc
movl $4, %eax
ret
.cfi_endproc
.LFE0:
.size f, .-f
.ident "GCC: (GNU) 4.8.5 20150623 (Red Hat 4.8.5-4)"
.section .note.GNU-stack,"",@progbits

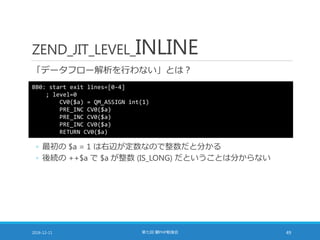

「データフロー解析を行わない」とは？
BB0: start exit lines=[0-4]
; level=0
CV0($a) = QM_ASSIGN int(1)
PRE_INC CV0($a)
PRE_INC CV0($a)
PRE_INC CV0($a)
RETURN CV0($a)
◦ 最初の $a = 1 は右辺が定数なので整数だと分かる
◦ 後続の ++$a で $a が整数 (IS_LONG) だということは分からない

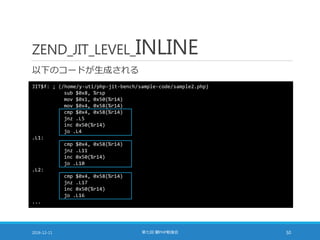

以下のコードが生成される
sub $0x8, %rsp
mov $0x1, 0x50(%r14)
mov $0x4, 0x58(%r14)
cmp $0x4, 0x58(%r14)
jnz .L5
inc 0x50(%r14)
jo .L4
.L1:
cmp $0x4, 0x58(%r14)
jnz .L11
inc 0x50(%r14)
jo .L10
.L2:
cmp $0x4, 0x58(%r14)
jnz .L17
inc 0x50(%r14)
jo .L16
...

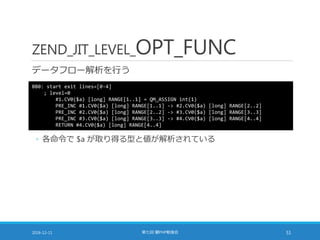

データフロー解析を行う
BB0: start exit lines=[0-4]
; level=0
#1.CV0($a) [long] RANGE[1..1] = QM_ASSIGN int(1)
PRE_INC #1.CV0($a) [long] RANGE[1..1] -> #2.CV0($a) [long] RANGE[2..2]
RETURN #4.CV0($a) [long] RANGE[4..4]
◦ 各命令で $a が取り得る型と値が解析されている

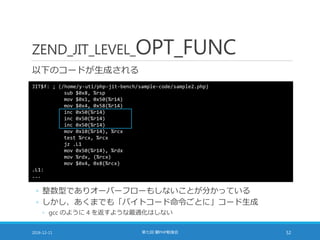

以下のコードが生成される
sub $0x8, %rsp
mov $0x1, 0x50(%r14)
mov $0x4, 0x58(%r14)
inc 0x50(%r14)
inc 0x50(%r14)
inc 0x50(%r14)
mov 0x10(%r14), %rcx
test %rcx, %rcx
jz .L1
mov 0x50(%r14), %rdx
mov %rdx, (%rcx)
mov $0x4, 0x8(%rcx)
.L1:
...
◦ 整数型でありオーバーフローもしないことが分かっている
◦ しかし、あくまでも「バイトコード命令ごとに」コード生成
◦ gcc のように 4 を返すような最適化はしない

JIT のコードを読んでみた

More Related Content

What's hot

Similar to JIT のコードを読んでみた

More from y-uti

JIT のコードを読んでみた
