淘宝Java中间件之路
- 1. 淘宝Java中间件之路 SACC2011

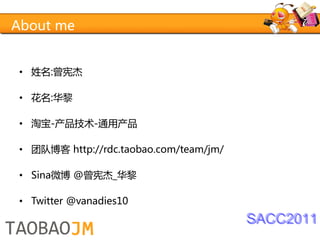

- 2. About me •姓名:曾宪杰 • 花名:华黎 • 淘宝-产品技术-通用产品 • 团队博客 http://rdc.taobao.com/team/jm/ • Sina微博 @曾宪杰_华黎 • Twitter @vanadies10 SACC2011

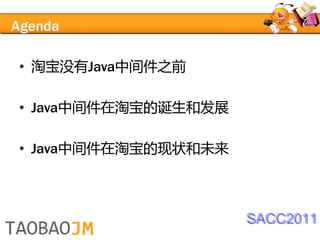

- 3. Agenda • 淘宝没有Java中间件之前 • Java中间件在淘宝的诞生和发展 •Java中间件在淘宝的现状和未来 SACC2011
- 4. 淘宝没有Java中间件之前 SACC2011

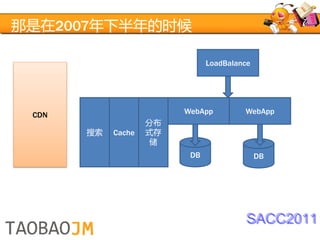

- 5. 那是在2007年下半年的时候 LoadBalance CDN WebApp WebApp 分布 搜索 Cache 式存 储 DB DB SACC2011

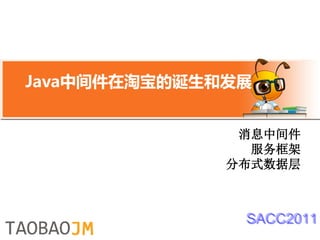

- 6. Java中间件在淘宝的诞生和发展 消息中间件 服务框架 分布式数据层 SACC2011
- 7. 消息中间件-Notify SACC2011

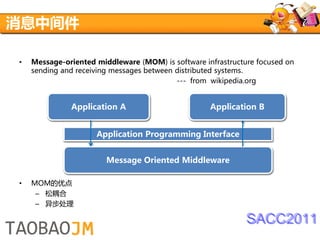

- 8. 消息中间件 • Message-oriented middleware (MOM) is software infrastructure focused on sending and receiving messages between distributed systems. --- from wikipedia.org Application A Application B Application Programming Interface Message Oriented Middleware • MOM的优点 – 松耦合 – 异步处理 SACC2011
- 9. 消息中间件 定时程序 业务系统 获取任务 Do something Do action 业务DB • 业务系统完成一件事情后，需要其他系统进行处理的，通 过定时程序来驱动 SACC2011
- 10. 消息中间件-我们的需求 • 轻量级支持最终一致 • 支持订阅者集群 •消息可靠 SACC2011
- 11. 消息中间件-最终一致性 本地事务域 T4业务操作 Publisher 业务操作 T1 T3返 T5 S1 发 回消 提 定期 送 息入 交/ 检查 S2提交/回滚 hal 库结 回 未提 f消 果 滚 交的 息 消息 T2存储half消息 Notify Storage S3 提交:更新数据库 标识消息可发送 T6 提交:更新数据库 回滚：删除消息 标识消息可发送 本地事务域 回滚：删除消息 SACC2011

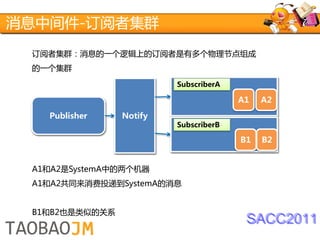

- 12. 消息中间件-订阅者集群 订阅者集群：消息的一个逻辑上的订阅者是有多个物理节点组成 的一个集群 SubscriberA A1 A2 Publisher Notify SubscriberB B1 B2 A1和A2是SystemA中的两个机器 A1和A2共同来消费投递到SystemA的消息 B1和B2也是类似的关系 SACC2011

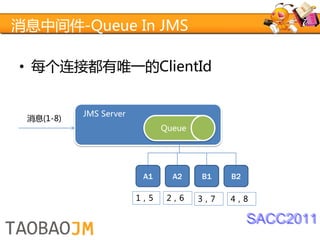

- 13. 消息中间件-Queue In JMS •每个连接都有唯一的ClientId JMS Server 消息(1-8) Queue A1 A2 B1 B2 1，5 2，6 3，7 4，8 SACC2011

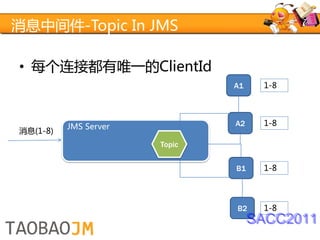

- 14. 消息中间件-Topic In JMS •每个连接都有唯一的ClientId A1 1-8 JMS Server A2 1-8 消息(1-8) Topic B1 1-8 B2 1-8 SACC2011

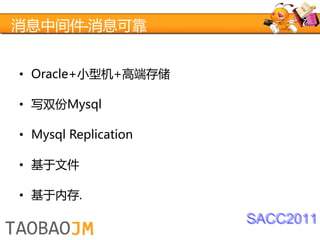

- 15. 消息中间件-消息可靠 • Oracle+小型机+高端存储 • 写双份Mysql •Mysql Replication • 基于文件 • 基于内存. SACC2011
- 16. 有了Notify之后 LoadBalance CDN WebApp WebApp 消息 分布 中间 搜索 Cache 式存 件 储 (Notify) DB DB SACC2011

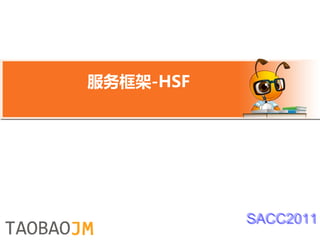

- 17. 服务框架-HSF SACC2011

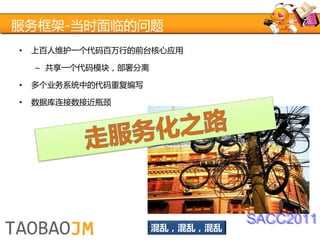

- 18. 服务框架-当时面临的问题 • 上百人维护一个代码百万行的前台核心应用 – 共享一个代码模块，部署分离 • 多个业务系统中的代码重复编写 • 数据库连接数接近瓶颈 SACC2011 混乱，混乱，混乱

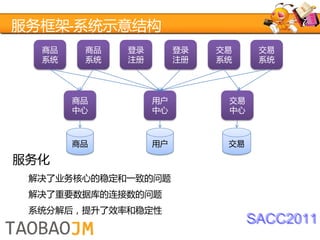

- 19. 服务框架-系统示意结构 商品 商品 登录 登录 交易 交易 系统 系统 注册 注册 系统 系统 商品 用户 交易 中心 中心 中心 商品 用户 交易 服务化 解决了业务核心的稳定和一致的问题 解决了重要数据库的连接数的问题 系统分解后，提升了效率和稳定性 SACC2011

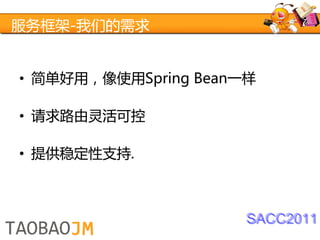

- 20. 服务框架-我们的需求 • 简单好用，像使用Spring Bean一样 •请求路由灵活可控 • 提供稳定性支持. SACC2011

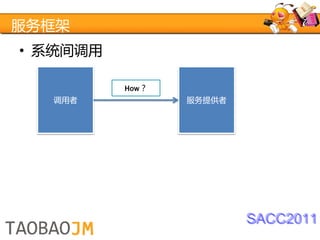

- 21. 服务框架 • 系统间调用 How？ 调用者 服务提供者 SACC2011
- 22. 服务框架 • 系统间调用 How？ 调用者 服务提供者 调用者 服务提供者 SACC2011

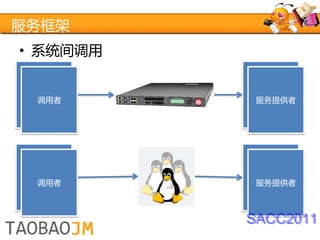

- 23. 服务框架 • 系统间调用 调用者 服务提供者 调用者 服务提供者 调用者 服务提供者 调用者 服务提供者 SACC2011

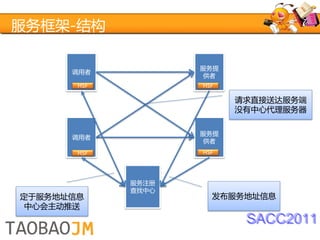

- 24. 服务框架-结构 服务提 调用者 供者 HSF HSF 请求直接送达服务端 没有中心代理服务器 服务提 调用者 供者 HSF HSF 服务注册 查找中心 定于服务地址信息 发布服务地址信息 中心会主动推送 SACC2011
- 25. 服务框架-结构 服务提 调用者 供者 HSF HSF 请求直接送达服务端 没有中心代理服务器 服务提 调用者 供者 HSF HSF 服务注册 查找中心 定于服务地址信息 发布服务地址信息 中心会主动推送 SACC2011
- 26. 服务框架-路由 调用者 HSF 配置中心 调用者 HSF 推送路由规则 基于接口的路由 基于方法的路由 基于参数的路由 SACC2011

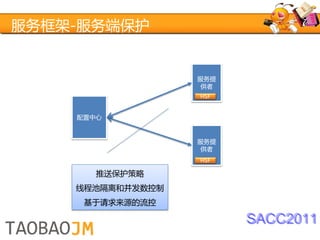

- 27. 服务框架-服务端保护 服务提 供者 HSF 配置中心 服务提 供者 HSF 推送保护策略 线程池隔离和并发数控制 基于请求来源的流控 SACC2011
- 28. 有了HSF之后 LoadBalance CDN WebApp WebApp 消息 分布 中间 搜索 Cache 式存 服务框架(HSF) 件 储 (Notify) Service Service DB DB SACC2011
- 29. 分布式数据层-TDDL SACC2011
- 30. 分布式数据层 数据库架构的演进 垂直 分库 User1 读写 User1-M User1-S 拆分 分表 分离 Trade User /User User2 User2-M User2-S Trade SACC2011
- 31. 分布式数据层 SACC2011

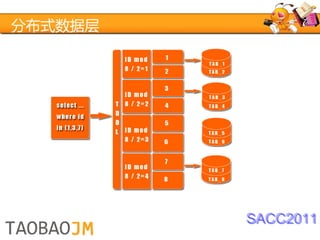

- 32. 分布式数据层 SACC2011

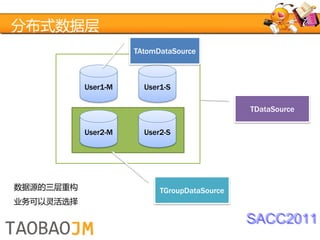

- 33. 分布式数据层 TAtomDataSource User1-M User1-S TDataSource User2-M User2-S 数据源的三层重构 TGroupDataSource 业务可以灵活选择 SACC2011

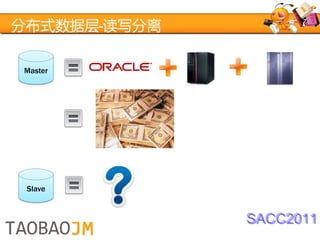

- 34. 分布式数据层-读写分离 Master Slave SACC2011

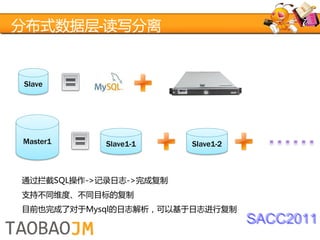

- 35. 分布式数据层-读写分离 Slave Master1 Slave1-1 Slave1-2 通过拦截SQL操作->记录日志->完成复制 支持不同维度、不同目标的复制 目前也完成了对于Mysql的日志解析，可以基于日志进行复制 SACC2011
- 36.

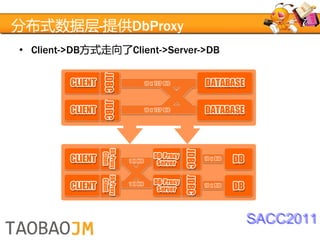

- 37. 分布式数据层 • SQL解析，路由规则，数据合并 • Client->DB和Client->Server->DB模式 •非对称数据复制 • 三层的数据源结构 SACC2011

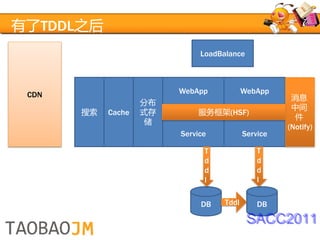

- 38. 有了TDDL之后 LoadBalance CDN WebApp WebApp 消息 分布 中间 搜索 Cache 式存 服务框架(HSF) 件 储 (Notify) Service Service T T d d d d l l DB Tddl DB SACC2011
- 39. Java中间件在淘宝的现状和未来 SACC2011

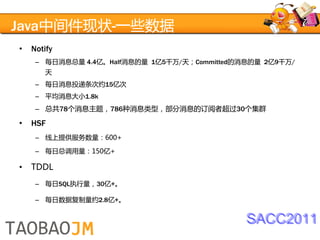

- 40. Java中间件现状-一些数据 • Notify – 每日消息总量 4.4亿。Half消息的量 1亿5千万/天；Committed的消息的量 2亿9千万/ 天 – 每日消息投递条次约15亿次 – 平均消息大小1.8k – 总共78个消息主题，786种消息类型，部分消息的订阅者超过30个集群 • HSF – 线上提供服务数量：600+ – 每日总调用量：150亿+ • TDDL – 每日SQL执行量，30亿+。 – 每日数据复制量约2.8亿+。 SACC2011

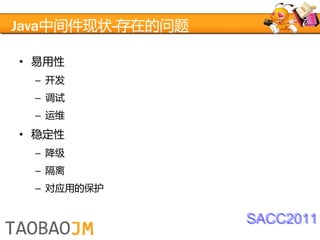

- 41. Java中间件现状-存在的问题 • 易用性 – 开发 – 调试 – 运维 • 稳定性 – 降级 – 隔离 – 对应用的保护 SACC2011
- 42. Java中间件未来 • 开源 • 根据业务需求的新功能 •易用性和稳定性 SACC2011
- 43. Thanks ! SACC2011
