1. Università degli Studi di Brescia
Dipartimento di Elettronica per l’Automazione
Progetto e Realizzazione di
Interfaccia WirelessUSB
per Sensore Potenziometrico
Studente: Relatore:
Piccinelli Mario 48993 Prof.ssa Alessandra Flammini
Corso di laurea: Correlatore:
Ing. dell’Informazione Dott. Ing. Emiliano Sisinni
A.A. 2006/2007

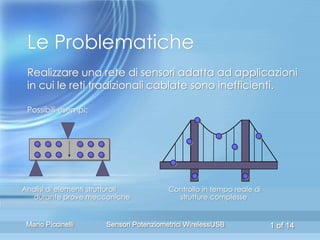

2. Le Problematiche
Realizzare una rete di sensori adatta ad applicazioni
in cui le reti tradizionali cablate sono inefficienti.
Possibili esempi:
Analisi di elementi strutturali Controllo in tempo reale di
durante prove meccaniche strutture complesse
Mario Piccinelli Sensori Potenziometrici WirelessUSB 1 of 14

3. Gli obiettivi
Le caratteristiche richieste sono:
• Basso costo (< 20$)
• Alimentazione autonoma
• Modesto datarate (poche decide di KB/s)
• Discreta densità di nodi (decine per metro
quadro)
• Controllo correttezza trasmissione
• Range limitato (poche decine di metri)
• Bassi consumi (< 5 mA)
Mario Piccinelli Sensori Potenziometrici WirelessUSB 2 of 14

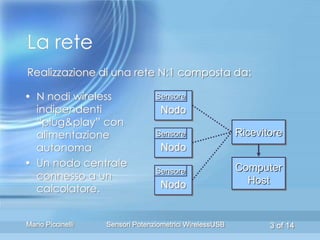

4. La rete
Realizzazione di una rete N:1 composta da:
• N nodi wireless Sensore
indipendenti Nodo
“plug&play” con
alimentazione Sensore Ricevitore
autonoma Nodo
• Un nodo centrale Computer
Sensore
connesso a un Host
calcolatore. Nodo
Mario Piccinelli Sensori Potenziometrici WirelessUSB 3 of 14

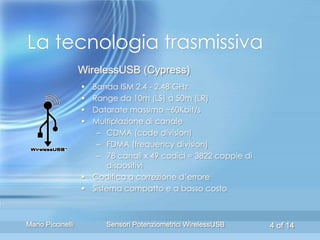

5. La tecnologia trasmissiva
WirelessUSB (Cypress)
• Banda ISM 2.4 - 2.48 GHz
• Range da 10m (LS) a 50m (LR)
• Datarate massimo ~60Kbit/s
• Multiplazione di canale
– CDMA (code division)
– FDMA (frequency division)
– 78 canali x 49 codici = 3822 coppie di
dispositivi
• Codifica a correzione d’errore
• Sistema compatto e a basso costo
Mario Piccinelli Sensori Potenziometrici WirelessUSB 4 of 14

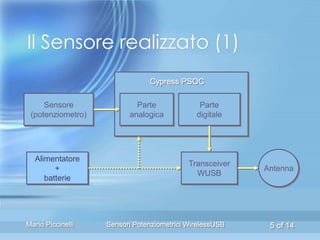

6. Il Sensore realizzato (1)
Cypress PSOC
Sensore Parte Parte
(potenziometro) analogica digitale
Alimentatore
Transceiver
+ Antenna
WUSB
batterie
Mario Piccinelli Sensori Potenziometrici WirelessUSB 5 of 14

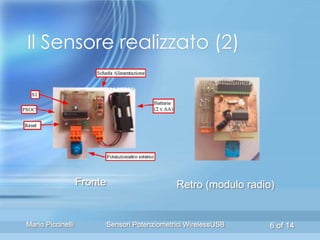

7. Il Sensore realizzato (2)
Fronte Retro (modulo radio)
Mario Piccinelli Sensori Potenziometrici WirelessUSB 6 of 14

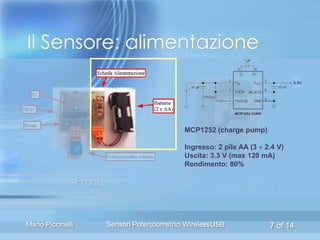

8. Il Sensore: alimentazione
3.3V
MCP1252 (charge pump)
Ingresso: 2 pile AA (3  2.4 V)
Uscita: 3.3 V (max 120 mA)
Rendimento: 80%
Fronte Retro (modulo radio)
Mario Piccinelli Sensori Potenziometrici WirelessUSB 7 of 14

9. Il Sensore: microcontrollore
Controller convertitore AD Interfaccia seriale
Codec WUSB
Cypress PSOC CY8C27143
(Programmable System On Chip)
Core a 8 bit
Architettura Harward
Generatore numeri casuali Frequenza operativa 24 MHz
Memoria:
160 KB flash
256 B SRAM
Periferiche:
12 blocchi analogici
Fronte 10 blocchi digitali Retro (modulo radio)
Sezione analogica
Sezione Digitale
Mario Piccinelli Sensori Potenziometrici WirelessUSB 8 of 14

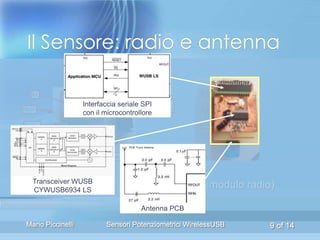

10. Il Sensore: radio e antenna
Interfaccia seriale SPI
con il microcontrollore
Fronte
Transceiver WUSB
Retro (modulo radio)
CYWUSB6934 LS
Antenna PCB
Mario Piccinelli Sensori Potenziometrici WirelessUSB 9 of 14

11. Il Protocollo realizzato
Power On Power ON
Bind
Inizializzazione del
Riconoscimento del
Bind microcontrolloredell’hub.
nodo da parte e di
Data
tutte le componenti del
Scambio di informazioni
sistema. la connessione.
Misurazione del valore
riguardo
Data
del sensore e
Sleep
trasmissione all’hub.
Sleep Attesa dell’ACK.
Attesa in modalità di
risparmio energetico.
Mario Piccinelli Sensori Potenziometrici WirelessUSB 10 of 14

12. Collaudo sistema
Bind request
Hub Bind response
Sensor Ack
Sensor data
Hub Acknowledge
Verifica del
funzionamento del
sistema mediante
sniffer WirelessUSB
Handshake e
successiva
trasmissione
Mario Piccinelli Sensori Potenziometrici WirelessUSB 11 of 14

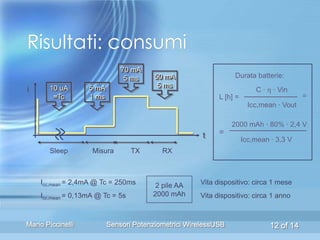

13. Risultati: consumi
70 mA
5 ms 50 mA Durata batterie:
5 ms
i 10 uA 5 mA C ·  · Vin
≈Tc 1 ms L [h] = =
Icc,mean · Vout
2000 mAh · 80% · 2,4 V
t =
Icc,mean · 3,3 V
Sleep Misura TX RX
Icc,mean = 2,4mA @ Tc = 250ms 2 pile AA Vita dispositivo: circa 1 mese
Icc,mean = 0,13mA @ Tc = 5s 2000 mAh Vita dispositivo: circa 1 anno
Mario Piccinelli Sensori Potenziometrici WirelessUSB 12 of 14

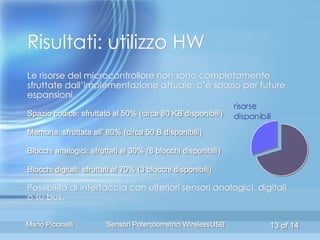

14. Risultati: utilizzo HW
Le risorse del microcontrollore non sono completamente
sfruttate dall’implementazione attuale, c’è spazio per future
espansioni.
risorse
Spazio codice: sfruttato al 50% (circa 80 KB disponibili) disponibili
Memoria: sfruttata all’ 80% (circa 50 B disponibili)
Blocchi analogici: sfruttati al 30% (8 blocchi disponibili)
Blocchi digitali: sfruttati al 70% (3 blocchi disponibili)
Possibilità di interfaccia con ulteriori sensori analogici, digitali
o su bus.
Mario Piccinelli Sensori Potenziometrici WirelessUSB 13 of 14

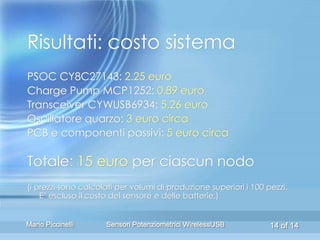

15. Risultati: costo sistema
PSOC CY8C27143: 2.25 euro
Charge Pump MCP1252: 0.89 euro
Transceiver CYWUSB6934: 5,26 euro
Oscillatore quarzo: 3 euro circa
PCB e componenti passivi: 5 euro circa
Totale: 15 euro per ciascun nodo
(i prezzi sono calcolati per volumi di produzione superiori i 100 pezzi.
E’ escluso il costo del sensore e delle batterie.)
