1. www.marcomweb.it
Design Industriale Caratteristiche avanzate Velocità ed Affidabilità
• Montaggio su barra DIN • VPN: IPSec, PPTP, L2TP, GRE, SSL, • Collegamento UMTS/HSUPA/HSDPA
• Ampio intervallo di temperatura di OpenVPN • Processore 200 MIPS ARM9, 1 6 Mbytes
funzionamento: -20 ~ 70°C • Porta seriale RS232/RS485 SDRAM
• Alimentazione: 1 2 ~ 48 VDC, morsetti a • Supporto protocolli industriali: Modbus, • Watchdog hardware
vite industriali Virtual COM, ... • Funzionalità Ping Reboot
• Immunità agli EMI • Software per gestione centralizzata • Firewall e controllo accessi
• Firmware aggiornabile

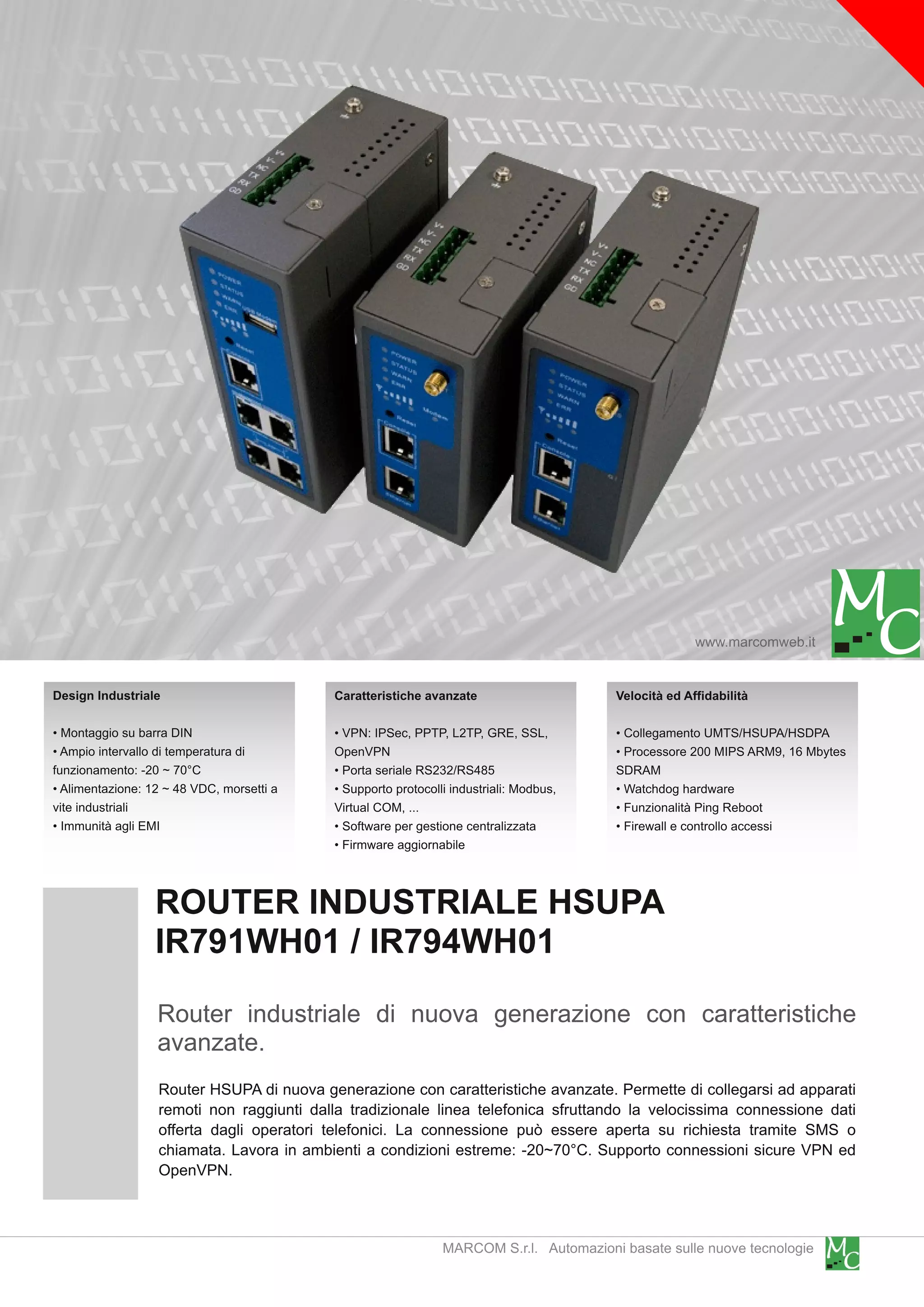

ROUTER INDUSTRIALE HSUPA
IR791 WH01 / IR794WH01
Router industriale di nuova generazione con caratteristiche
avanzate.
Router HSUPA di nuova generazione con caratteristiche avanzate. Permette di collegarsi ad apparati
remoti non raggiunti dalla tradizionale linea telefonica sfruttando la velocissima connessione dati
offerta dagli operatori telefonici. La connessione può essere aperta su richiesta tramite SMS o
chiamata. Lavora in ambienti a condizioni estreme: -20~70°C. Supporto connessioni sicure VPN ed
OpenVPN.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

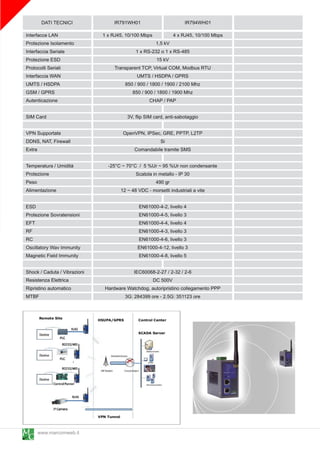

2. DATI TECNICI IR791 WH01 IR794WH01
Interfacce LAN 1 x RJ45, 1 0/1 00 Mbps 4 x RJ45, 1 0/1 00 Mbps
Protezione Isolamento 1 ,5 kV
Interfaccia Seriale 1 x RS-232 o 1 x RS-485
Protezione ESD 1 5 kV
Protocolli Seriali Transparent TCP, Virtual COM, Modbus RTU
Interfaccia WAN UMTS / HSDPA / GPRS
UMTS / HSDPA 850 / 900 / 1 800 / 1 900 / 21 00 Mhz
GSM / GPRS 850 / 900 / 1 800 / 1 900 Mhz
Autenticazione CHAP / PAP
SIM Card 3V, flip SIM card, anti-sabotaggio
VPN Supportate OpenVPN, IPSec, GRE, PPTP, L2TP
DDNS, NAT, Firewall Si
Extra Comandabile tramite SMS
Temperatura / Umidità -25°C ~ 70°C / 5 %Ur ~ 95 %Ur non condensante
Protezione Scatola in metallo - IP 30
Peso 490 gr
Alimentazione 1 2 ~ 48 VDC - morsetti industriali a vite
ESD EN61 000-4-2, livello 4
Protezione Sovratensioni EN61 000-4-5, livello 3
EFT EN61 000-4-4, livello 4
RF EN61 000-4-3, livello 3
RC EN61 000-4-6, livello 3
Oscillatory Wav Immunity EN61 000-4-1 2, livello 3
Magnetic Field Immunity EN61 000-4-8, livello 5
Shock / Caduta / Vibrazioni IEC60068-2-27 / 2-32 / 2-6
Resistenza Elettrica DC 500V
Ripristino automatico Hardware Watchdog, autoripristino collegamento PPP
MTBF 3G: 284399 ore - 2.5G: 3511 23 ore
www.marcomweb.it

3. www.marcomweb.it
Design Industriale Caratteristiche avanzate Velocità ed Affidabilità
• Montaggio su barra DIN • VPN: IPSec, PPTP, L2TP, GRE, SSL, • Collegamento GSM / GPRS
• Ampio intervallo di temperatura di OpenVPN • Processore 200 MIPS ARM9, 1 6 Mbytes
funzionamento: -20 ~ 70°C • Porta seriale RS232/RS485 SDRAM
• Alimentazione: 1 2 ~ 48 VDC, morsetti a • Supporto protocolli industriali: Modbus, • Watchdog hardware
vite industriali Virtual COM, ... • Funzionalità Ping Reboot
• Immunità agli EMI • Software per gestione centralizzata • Firewall e controllo accessi
• Firmware aggiornabile
ROUTER INDUSTRIALE GPRS
IR791 GS55 / IR794GS55
Router industriale di nuova generazione con caratteristiche
avanzate.
Router GPRS di nuova generazione con caratteristiche avanzate. Permette di collegarsi ad apparati
remoti non raggiunti dalla tradizionale linea telefonica sfruttando la velocissima connessione dati
offerta dagli operatori telefonici. La connessione può essere aperta su richiesta tramite SMS o
chiamata. Lavora in ambienti a condizioni estreme: -20~70°C. Supporto connessioni sicure VPN ed
OpenVPN.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

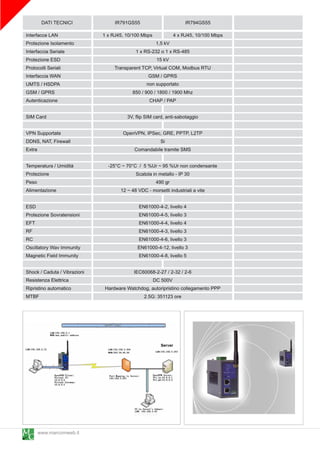

4. DATI TECNICI IR791 GS55 IR794GS55
Interfacce LAN 1 x RJ45, 1 0/1 00 Mbps 4 x RJ45, 1 0/1 00 Mbps
Protezione Isolamento 1 ,5 kV
Interfaccia Seriale 1 x RS-232 o 1 x RS-485
Protezione ESD 1 5 kV
Protocolli Seriali Transparent TCP, Virtual COM, Modbus RTU
Interfaccia WAN GSM / GPRS
UMTS / HSDPA non supportato
GSM / GPRS 850 / 900 / 1 800 / 1 900 Mhz
Autenticazione CHAP / PAP
SIM Card 3V, flip SIM card, anti-sabotaggio
VPN Supportate OpenVPN, IPSec, GRE, PPTP, L2TP
DDNS, NAT, Firewall Si
Extra Comandabile tramite SMS
Temperatura / Umidità -25°C ~ 70°C / 5 %Ur ~ 95 %Ur non condensante
Protezione Scatola in metallo - IP 30
Peso 490 gr
Alimentazione 1 2 ~ 48 VDC - morsetti industriali a vite
ESD EN61 000-4-2, livello 4
Protezione Sovratensioni EN61 000-4-5, livello 3
EFT EN61 000-4-4, livello 4
RF EN61 000-4-3, livello 3
RC EN61 000-4-6, livello 3
Oscillatory Wav Immunity EN61 000-4-1 2, livello 3
Magnetic Field Immunity EN61 000-4-8, livello 5
Shock / Caduta / Vibrazioni IEC60068-2-27 / 2-32 / 2-6
Resistenza Elettrica DC 500V
Ripristino automatico Hardware Watchdog, autoripristino collegamento PPP
MTBF 2.5G: 3511 23 ore
www.marcomweb.it

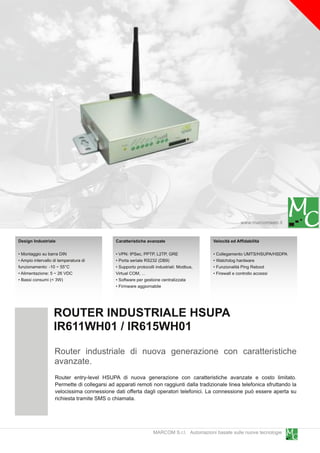

5. www.marcomweb.it
Design Industriale Caratteristiche avanzate Velocità ed Affidabilità
• Montaggio su barra DIN • VPN: IPSec, PPTP, L2TP, GRE • Collegamento UMTS/HSUPA/HSDPA
• Ampio intervallo di temperatura di • Porta seriale RS232 (DB9) • Watchdog hardware
funzionamento: -1 0 ~ 55°C • Supporto protocolli industriali: Modbus, • Funzionalità Ping Reboot
• Alimentazione: 5 ~ 26 VDC Virtual COM, ... • Firewall e controllo accessi
• Bassi consumi (< 3W) • Software per gestione centralizzata
• Firmware aggiornabile
ROUTER INDUSTRIALE HSUPA
IR611 WH01 / IR61 5WH01
Router industriale di nuova generazione con caratteristiche
avanzate.
Router entry-level HSUPA di nuova generazione con caratteristiche avanzate e costo limitato.
Permette di collegarsi ad apparati remoti non raggiunti dalla tradizionale linea telefonica sfruttando la
velocissima connessione dati offerta dagli operatori telefonici. La connessione può essere aperta su
richiesta tramite SMS o chiamata.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

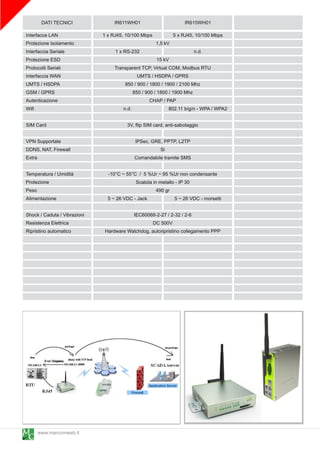

6. DATI TECNICI IR611 WH01 IR61 5WH01
Interfacce LAN 1 x RJ45, 1 0/1 00 Mbps 5 x RJ45, 1 0/1 00 Mbps
Protezione Isolamento 1 ,5 kV
Interfaccia Seriale 1 x RS-232 n.d.
Protezione ESD 1 5 kV
Protocolli Seriali Transparent TCP, Virtual COM, Modbus RTU
Interfaccia WAN UMTS / HSDPA / GPRS
UMTS / HSDPA 850 / 900 / 1 800 / 1 900 / 21 00 Mhz
GSM / GPRS 850 / 900 / 1 800 / 1 900 Mhz
Autenticazione CHAP / PAP
Wifi n.d. 802.11 b/g/n - WPA / WPA2
SIM Card 3V, flip SIM card, anti-sabotaggio
VPN Supportate IPSec, GRE, PPTP, L2TP
DDNS, NAT, Firewall Si
Extra Comandabile tramite SMS
Temperatura / Umidità -1 0°C ~ 55°C / 5 %Ur ~ 95 %Ur non condensante
Protezione Scatola in metallo - IP 30
Peso 490 gr
Alimentazione 5 ~ 26 VDC - Jack 5 ~ 26 VDC - morsetti
Shock / Caduta / Vibrazioni IEC60068-2-27 / 2-32 / 2-6
Resistenza Elettrica DC 500V
Ripristino automatico Hardware Watchdog, autoripristino collegamento PPP
www.marcomweb.it

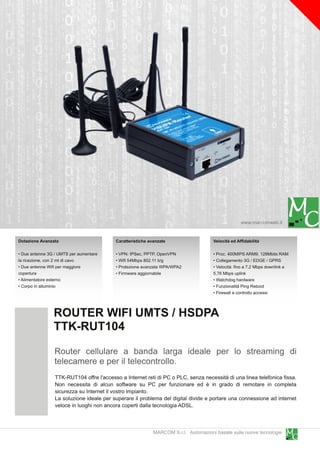

7. www.marcomweb.it
Dotazione Avanzata Caratteristiche avanzate Velocità ed Affidabilità
• Due antenne 3G / UMTS per aumentare • VPN: IPSec, PPTP, OpenVPN • Proc. 400MIPS ARM9, 1 28Mbits RAM
la ricezione, con 2 mt di cavo • Wifi 54Mbps 802.11 b/g • Collegamento 3G / EDGE / GPRS
• Due antenne Wifi per maggiore • Protezione avanzata WPA/WPA2 • Velocità: fino a 7,2 Mbps downlink e
copertura • Firmware aggiornabile 5,76 Mbps uplink
• Alimentatore esterno • Watchdog hardware
• Corpo in alluminio • Funzionalità Ping Reboot
• Firewall e controllo accessi
ROUTER WIFI UMTS / HSDPA
TTK-RUT1 04
Router cellulare a banda larga ideale per lo streaming di
telecamere e per il telecontrollo.
TTK-RUT1 04 offre l'accesso a Internet reti di PC o PLC, senza necessità di una linea telefonica fissa.
Non necessita di alcun software su PC per funzionare ed è in grado di remotare in completa
sicurezza su Internet il vostro impianto.
La soluzione ideale per superare il problema del digital divide e portare una connessione ad internet
veloce in luoghi non ancora coperti dalla tecnologia ADSL.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

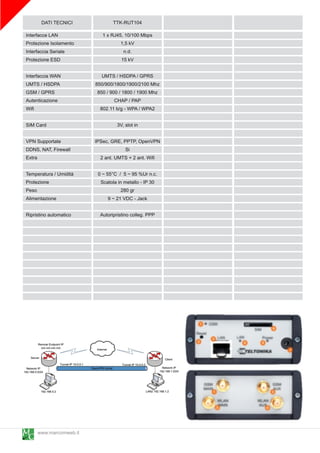

8. DATI TECNICI TTK-RUT1 04
Interfacce LAN 1 x RJ45, 1 0/1 00 Mbps
Protezione Isolamento 1 ,5 kV
Interfaccia Seriale n.d.
Protezione ESD 1 5 kV
Interfaccia WAN UMTS / HSDPA / GPRS
UMTS / HSDPA 850/900/1 800/1 900/21 00 Mhz
GSM / GPRS 850 / 900 / 1 800 / 1 900 Mhz
Autenticazione CHAP / PAP
Wifi 802.11 b/g - WPA / WPA2
SIM Card 3V, slot in
VPN Supportate IPSec, GRE, PPTP, OpenVPN
DDNS, NAT, Firewall Si
Extra 2 ant. UMTS + 2 ant. Wifi
Temperatura / Umidità 0 ~ 55°C / 5 ~ 95 %Ur n.c.
Protezione Scatola in metallo - IP 30
Peso 280 gr
Alimentazione 9 ~ 21 VDC - Jack
Ripristino automatico Autoripristino colleg. PPP
www.marcomweb.it

9. www.marcomweb.it
Caratteristiche Caratteristiche Avanzate Possibili Applicazioni
• Dual Band (900 / 1 800 MHz) • Interrogazione e configurazione tramite • Sistemi di Sicurezza
• Uscite a Relay max 7A SMS o WEB • Sistemi di Allarme Antincendio
• Ingressi analogici 0~1 0V o 4~20mA • Logica configurabile su variazione stato • Sistemi di Sorveglianza
• Controllo attraverso SMS ingressi o su arrivo SMS • Automazione di case e giardini
• Antenna Esterna con prolunga • Notifica stati ed allarmi via email o SMS • Controllo riscaldamento, luci e clima
• Firmware aggiornabile • Controllo e monitoraggio remoto di
dispositivi
TERMINALE DI CONTROLLO WIRELESS
TTK-TWCT22
Dispositivo per il monitoraggio remoto di installazioni attraverso
la rete GSM ed invio di messaggi in caso di allarme.
Il dispositivo è programmabile sia tramite l'interfaccia seriale, sia tramite l'interfaccia web, accessibile
una volta che il TWCT22 effettua una connessione ad internet. La configurazione permette di definire
la logica di comportamento delle uscite digitali al verificarsi di un allarme o all'arrivo di un SMS
codificato adeguatamente. Il collegamento ad internet permette inoltre di inviare email, oltre che SMS
al verificarsi di certe condizioni. Un prodotto completo e dal costo contenuto!
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

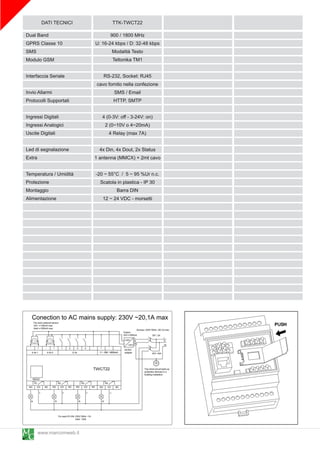

10. DATI TECNICI TTK-TWCT22
Dual Band 900 / 1 800 MHz
GPRS Classe 1 0 U: 1 6-24 kbps / D: 32-48 kbps
SMS Modalità Testo
Modulo GSM Teltonika TM1
Interfaccia Seriale RS-232, Socket: RJ45
cavo fornito nella confezione
Invio Allarmi SMS / Email
Protocolli Supportati HTTP, SMTP
Ingressi Digitali 4 (0-3V: off - 3-24V: on)
Ingressi Analogici 2 (0~1 0V o 4~20mA)
Uscite Digitali 4 Relay (max 7A)
Led di segnalazione 4x Din, 4x Dout, 2x Status
Extra 1 antenna (MMCX) + 2mt cavo
Temperatura / Umidità -20 ~ 55°C / 5 ~ 95 %Ur n.c.
Protezione Scatola in plastica - IP 30
Montaggio Barra DIN
Alimentazione 1 2 ~ 24 VDC - morsetti
www.marcomweb.it

11. www.marcomweb.it
Caratteristiche Software Caratteristiche Hardware Protocolli Supportati
• Sistema Operativo Linux • Processore Vortex86MX 1 Ghz • Modbus RTU / TCP / ASCII
• Interfaccia amministrazione WEB • RAM Onboard 51 2 Mb DDR2 • BACnet IP
• Interfaccia di configurazione e • Porta Ethernet 1 0/1 00 Mbps • DNP3 IP
visualizzazione dati WEB • 2x Porte Seriali RS-232 / RS-485 • 1 -wire
• Invio report e allarmi per mail • HD: 1 6Gb SD / SSD • SNMP
• Campionamento dati su database • Funzionamento senza ventola • SQL
MySQL, accessibile da remoto • Basato su software Open Source • ... ed altri ancora ...

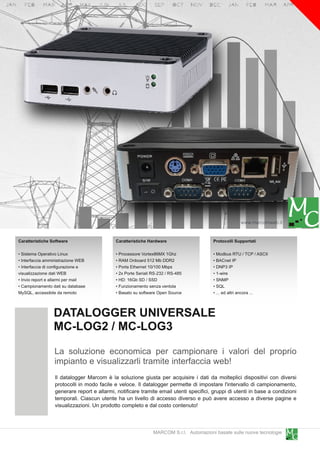

DATALOGGER UNIVERSALE
MC-LOG2 / MC-LOG3
La soluzione economica per campionare i valori del proprio
impianto e visualizzarli tramite interfaccia web!
Il datalogger Marcom è la soluzione giusta per acquisire i dati da molteplici dispositivi con diversi
protocolli in modo facile e veloce. Il datalogger permette di impostare l'intervallo di campionamento,
generare report e allarmi, notificare tramite email utenti specifici, gruppi di utenti in base a condizioni
temporali. Ciascun utente ha un livello di accesso diverso e può avere accesso a diverse pagine e
visualizzazioni. Un prodotto completo e dal costo contenuto!
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

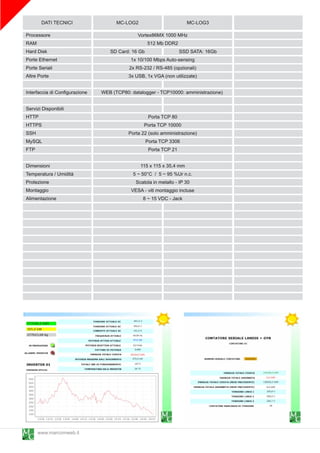

12. DATI TECNICI MC-LOG2 MC-LOG3
Processore Vortex86MX 1 000 MHz
RAM 51 2 Mb DDR2
Hard Disk SD Card: 1 6 Gb SSD SATA: 1 6Gb
Porte Ethernet 1 x 1 0/1 00 Mbps Auto-sensing
Porte Seriali 2x RS-232 / RS-485 (opzionali)
Altre Porte 3x USB, 1 x VGA (non utilizzate)
Interfaccia di Configurazione WEB (TCP80: datalogger - TCP1 0000: amministrazione)
Servizi Disponibili
HTTP Porta TCP 80
HTTPS Porta TCP 1 0000
SSH Porta 22 (solo amministrazione)
MySQL Porta TCP 3306
FTP Porta TCP 21
Dimensioni 11 5 x 11 5 x 35,4 mm
Temperatura / Umidità 5 ~ 50°C / 5 ~ 95 %Ur n.c.
Protezione Scatola in metallo - IP 30
Montaggio VESA - viti montaggio incluse
Alimentazione 8 ~ 1 5 VDC - Jack
www.marcomweb.it

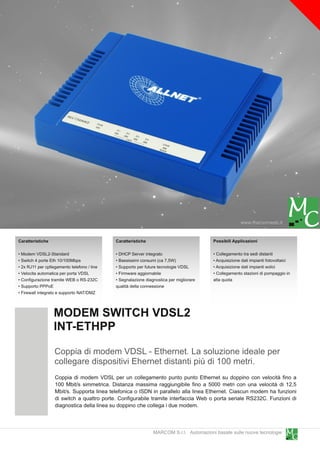

13. www.marcomweb.it
Caratteristiche Caratteristiche Possibili Applicazioni
• Modem VDSL2-Standard • DHCP Server integrato • Collegamento tra sedi distanti
• Switch 4 porte Eth 1 0/1 00Mbps • Bassissimi consumi (ca 7,5W) • Acquisizione dati impianti fotovoltaici
• 2x RJ11 per cpllegamento telefono / line • Supporto per future tecnologie VDSL • Acquisizione dati impianti eolici
• Velocita automatica per porta VDSL • Firmware aggiornabile • Collegamento stazioni di pompaggio in
• Configurazione tramite WEB o RS-232C • Segnalazione diagnostica per migliorare alta quota
• Supporto PPPoE qualità della connessione
• Firewall integrato e supporto NAT/DMZ
MODEM SWITCH VDSL2
INT-ETHPP
Coppia di modem VDSL - Ethernet. La soluzione ideale per
collegare dispositivi Ehernet distanti più di 1 00 metri.
Coppia di modem VDSL per un collegamento punto punto Ethernet su doppino con velocità fino a
1 00 Mbit/s simmetrica. Distanza massima raggiungibile fino a 5000 metri con una velocità di 1 2,5
Mbit/s. Supporta linea telefonica o ISDN in parallelo alla linea Ethernet. Ciascun modem ha funzioni
di switch a quattro porte. Configurabile tramite interfaccia Web o porta seriale RS232C. Funzioni di
diagnostica della linea su doppino che collega i due modem.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

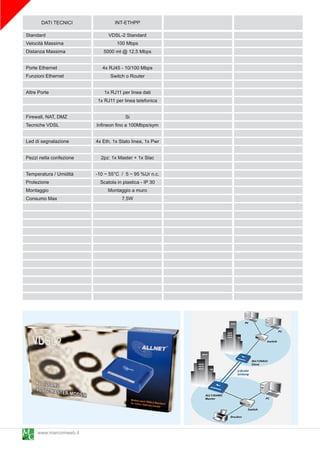

14. DATI TECNICI INT-ETHPP
Standard VDSL-2 Standard
Velocità Massima 1 00 Mbps
Distanza Massima 5000 mt @ 1 2,5 Mbps
Porte Ethernet 4x RJ45 - 1 0/1 00 Mbps
Funzioni Ethernet Switch o Router
Altre Porte 1 x RJ11 per linea dati
1 x RJ11 per linea telefonica
Firewall, NAT, DMZ Si
Tecniche VDSL Infineon fino a 1 00Mbps/sym
Led di segnalazione 4x Eth, 1 x Stato linea, 1 x Pwr
Pezzi nella confezione 2pz: 1 x Master + 1 x Slac
Temperatura / Umidità -1 0 ~ 55°C / 5 ~ 95 %Ur n.c.
Protezione Scatola in plastica - IP 30
Montaggio Montaggio a muro
Consumo Max 7,5W
www.marcomweb.it

15. www.marcomweb.it
Caratteristiche Caratteristiche Principali Possibili Applicazioni
• Processore embedded ad alta velocità • Diverse modalità di lavoro • Invio automatico dei dati da dispositivo
• Alta Affidabilità per collegamenti 24h • Supporto per attivazione dati da locale, seriale a server centrale
• Riconnessione automatica garantita con chiamata o ad orario • Interrogazione e configurazione
• Trasmissione dati veloce ed affidabile • Supporto multi-connessione dispositivi seriali remoti
• Tempi morti estremamente limitati • Watchdog hardware e meccanismo
• Seriale RS-232 o RS-485 (opzionale) heartbeat PPP
• Configurabile da remoto

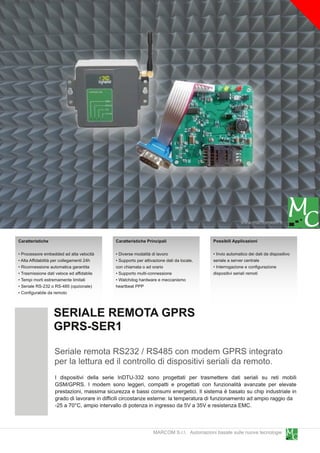

SERIALE REMOTA GPRS
GPRS-SER1
Seriale remota RS232 / RS485 con modem GPRS integrato
per la lettura ed il controllo di dispositivi seriali da remoto.
I dispositivi della serie InDTU-332 sono progettati per trasmettere dati seriali su reti mobili
GSM/GPRS. I modem sono leggeri, compatti e progettati con funzionalità avanzate per elevate
prestazioni, massima sicurezza e bassi consumi energetici. Il sistema è basato su chip industriale in
grado di lavorare in difficili circostanze esterne: la temperatura di funzionamento ad ampio raggio da
-25 a 70°C, ampio intervallo di potenza in ingresso da 5V a 35V e resistenza EMC.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

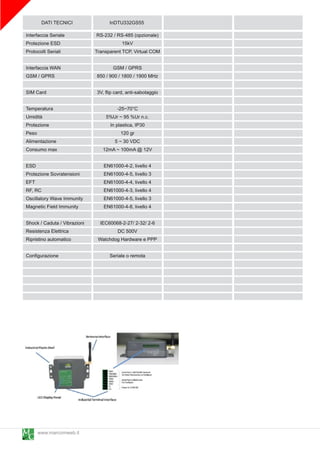

16. DATI TECNICI InDTU332GS55
Interfaccia Seriale RS-232 / RS-485 (opzionale)
Protezione ESD 1 5kV
Protocolli Seriali Transparent TCP, Virtual COM
Interfaccia WAN GSM / GPRS
GSM / GPRS 850 / 900 / 1 800 / 1 900 MHz
SIM Card 3V, flip card, anti-sabotaggio
Temperatura -25~70°C
Umidità 5%Ur ~ 95 %Ur n.c.
Protezione In plastica, IP30
Peso 1 20 gr
Alimentazione 5 ~ 30 VDC
Consumo max 1 2mA ~ 1 00mA @ 1 2V
ESD EN61 000-4-2, livello 4
Protezione Sovratensioni EN61 000-4-5, livello 3
EFT EN61 000-4-4, livello 4
RF, RC EN61 000-4-3, livello 4
Oscillatory Wave Immunity EN61 000-4-5, livello 3
Magnetic Field Immunity EN61 000-4-8, livello 4
Shock / Caduta / Vibrazioni IEC60068-2-27/ 2-32/ 2-6
Resistenza Elettrica DC 500V
Ripristino automatico Watchdog Hardware e PPP
Configurazione Seriale o remota
www.marcomweb.it

17. www.marcomweb.it
Caratteristiche Possibili Applicazioni
• Direzionali con guadagno maggiore o
omnidirezionali per coprire un'area
• Multi-banda (800 Mhz ~ 21 00 Mhz) • Acquisizione del segnale radio in una
maggiore
• Alta Affidabilità per collegamenti 24h zona più irradiata
• Fissaggio a parete o a staffa
• Connettore standard SMA-maschio per • Estensione della copertura rispetto alle
• Resistenti alle condizioni esterne
collegamento a diversi dispositivi antene tradizionali
• Trasmissione del segnale affidabile
• Cavo di collegamento schermato e a
bassa perdita

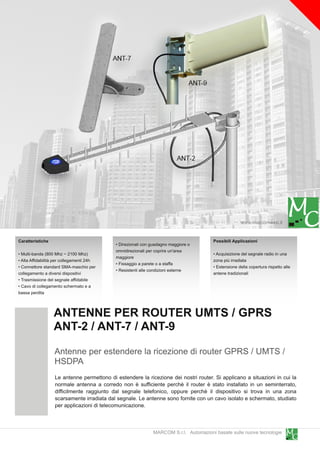

ANTENNE PER ROUTER UMTS / GPRS
ANT-2 / ANT-7 / ANT-9
Antenne per estendere la ricezione di router GPRS / UMTS /
HSDPA
Le antenne permettono di estendere la ricezione dei nostri router. Si applicano a situazioni in cui la
normale antenna a corredo non è sufficiente perchè il router è stato installato in un seminterrato,
difficilmente raggiunto dal segnale telefonico, oppure perchè il dispositivo si trova in una zona
scarsamente irradiata dal segnale. Le antenne sono fornite con un cavo isolato e schermato, studiato
per applicazioni di telecomunicazione.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

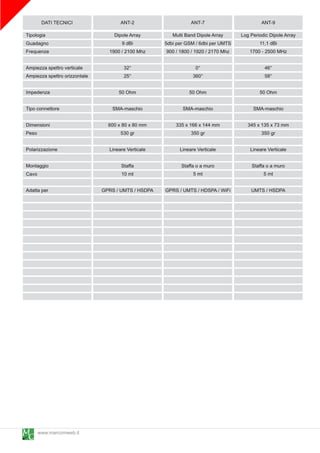

18. DATI TECNICI ANT-2 ANT-7 ANT-9
Tipologia Dipole Array Multi Band Dipole Array Log Periodic Dipole Array
Guadagno 9 dBi 5dbi per GSM / 6dbi per UMTS 11 ,1 dBi
Frequenze 1 900 / 21 00 Mhz 900 / 1 800 / 1 920 / 21 70 Mhz 1 700 - 2500 MHz
Ampiezza spettro verticale 32° 0° 46°
Ampiezza spettro orizzontale 25° 360° 58°
Impedenza 50 Ohm 50 Ohm 50 Ohm
Tipo connettore SMA-maschio SMA-maschio SMA-maschio
Dimensioni 600 x 80 x 80 mm 335 x 1 66 x 1 44 mm 345 x 1 35 x 73 mm
Peso 530 gr 350 gr 350 gr
Polarizzazione Lineare Verticale Lineare Verticale Lineare Verticale
Montaggio Staffa Staffa o a muro Staffa o a muro
Cavo 1 0 mt 5 mt 5 mt
Adatta per GPRS / UMTS / HSDPA GPRS / UMTS / HDSPA / WiFi UMTS / HSDPA
www.marcomweb.it

19. www.marcomweb.it
Caratteristiche Caratteristiche Aggiutive Nella Confezione
• Alta capacità ricettiva con antenna • Funzionamento a temeperature • Rigeneratore di segnale GSM / GPRS /
esterna ad alto guadagno estreme: -25°C ~ +50°C UMTS (a seconda del modello)
• Cavo 1 0 mt a bassa perdita • Area di copertura molto estesa: fino a • Antenna Direttiva per esterni
• Gestisce fino a 1 0 canali contemporanei 600mq • Antenna Omnidirezionale per interni
• Trasmissione dati veloce ed affidabile • Dimensioni compatte per installazione • cavo prolunga 1 0 mt per antenna
• Nessuna configurazione facile esterna

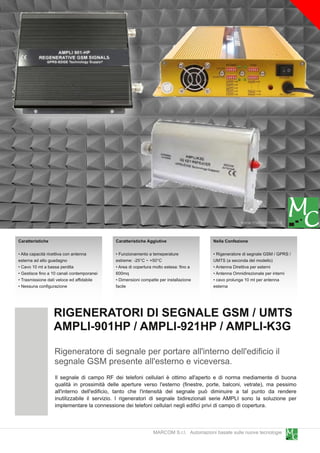

RIGENERATORI DI SEGNALE GSM / UMTS
AMPLI-901 HP / AMPLI-921 HP / AMPLI-K3G
Rigeneratore di segnale per portare all'interno dell'edificio il
segnale GSM presente all'esterno e viceversa.
Il segnale di campo RF dei telefoni cellulari è ottimo all'aperto e di norma mediamente di buona
qualità in prossimità delle aperture verso l'esterno (finestre, porte, balconi, vetrate), ma pessimo
all'interno dell'edificio, tanto che l'intensità del segnale può diminuire a tal punto da rendere
inutilizzabile il servizio. I rigeneratori di segnale bidirezionali serie AMPLI sono la soluzione per
implementare la connessione dei telefoni cellulari negli edifici privi di campo di copertura.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

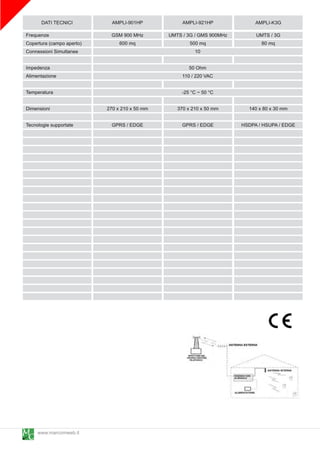

20. DATI TECNICI AMPLI-901 HP AMPLI-921 HP AMPLI-K3G
Frequenze GSM 900 MHz UMTS / 3G / GMS 900MHz UMTS / 3G
Copertura (campo aperto) 600 mq 500 mq 80 mq
Connessioni Simultanee 10
Impedenza 50 Ohm
Alimentazione 11 0 / 220 VAC
Temperatura -25 °C ~ 50 °C
Dimensioni 270 x 21 0 x 50 mm 370 x 21 0 x 50 mm 1 40 x 80 x 30 mm
Tecnologie supportate GPRS / EDGE GPRS / EDGE HSDPA / HSUPA / EDGE
www.marcomweb.it

21. www.marcomweb.it
Caratteristiche Caratteristiche Aggiutive Ideale per ...
• Facile da configurare e da usare • Funzione Geo Fence • Posizionamento e sicurezza dei bambini
• Batteria a lunga durata • Localizzazione realtime attraverso • Aziende che offrono servizi di sicurezza
• Ricevitore GPS fino a 65 canali internet • Aziende di servizi (tracking del
• Modulo GSM Dual Band • Modalità di lavoro: Sleep, Logging e personale)
• Configurazione remota tramite SMS Alalrme • Ospedali e case di cura
• Online tracking • Notifica batteria bassa attraverso SMS • Posizionamento e sicurezza anziani soli
• Allarme Sicurezza personale • Funzionalità Parcheggio
LOCALIZZATORI PORTATILI GSM / GPS
TTK-MH2000 / TTK-GH1 202 / TTK-GH3000
PERSONAL TRACKING - leggeri con connettività GPS e GSM,
per la localizzazione ed il tracciamento personale.
Il localizzatore portatile Teltonika è un dispositivo con connettività GSM e GPS, che è in grado di
rilevare le coordinate ed inviarle attraverso la rete GSM. Non è richiesta nessuna installazione. Il
dispositivo si adatta perfettamente alle applicazioni dove è necessario localizzare soggetti remoti e
beni di cui è necessario garantire la sicurezza. Dimensioni ridotte, lunga durata, mobilità e
configurazione universale del dispositivo.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

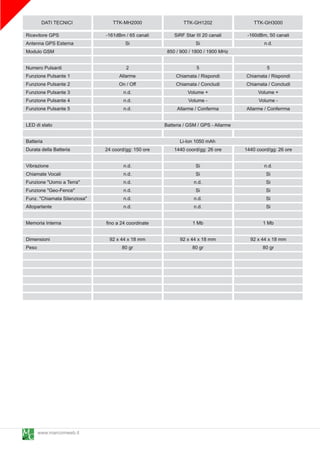

22. DATI TECNICI TTK-MH2000 TTK-GH1 202 TTK-GH3000
Ricevitore GPS -1 61 dBm / 65 canali SiRF Star III 20 canali -1 60dBm, 50 canali
Antenna GPS Esterna Si Si n.d.
Modulo GSM 850 / 900 / 1 800 / 1 900 MHz
Numero Pulsanti 2 5 5
Funzione Pulsante 1 Allarme Chiamata / Rispondi Chiamata / Rispondi
Funzione Pulsante 2 On / Off Chiamata / Concludi Chiamata / Concludi
Funzione Pulsante 3 n.d. Volume + Volume +
Funzione Pulsante 4 n.d. Volume - Volume -
Funzione Pulsante 5 n.d. Allarme / Conferma Allarme / Conferrma
LED di stato Batteria / GSM / GPS - Allarme
Batteria Li-Ion 1 050 mAh
Durata della Batteria 24 coord/gg: 1 50 ore 1 440 coord/gg: 26 ore 1 440 coord/gg: 26 ore
Vibrazione n.d. Si n.d.
Chiamate Vocali n.d. Si Si
Funzione "Uomo a Terra" n.d. n.d. Si
Funzione "Geo-Fence" n.d. Si Si
Funz. "Chiamata Silenziosa" n.d. n.d. Si
Altoparlante n.d. n.d. Si
Memoria Interna fino a 24 coordinate 1 Mb 1 Mb
Dimensioni 92 x 44 x 1 8 mm 92 x 44 x 1 8 mm 92 x 44 x 1 8 mm
Peso 80 gr 80 gr 80 gr
www.marcomweb.it

23. www.marcomweb.it
Caratteristiche Nella Confezione
• Baudrate impostabile per ciascun
• Convertitore di livello fino a 20 contatori • Dispositivo Datalogger C3 o C20 a
contatore da 300 a 9600 bps
• Montaggio su barra DIN seconda del modello
• Sicurezza contro i cortocircuiti
• Conforme allo standard EN1 434-3 • Manuale di istruzioni
• Intervallo di campionamento impostabile
• Display M-Bus indipendente • Software gratuito per il download dei
• Memoria salvataggio dati da 1 a 4Mb
• Filtro dati integrato dati dal dispositivo (opzionale)
• Lettura dati sincroni da display
• Firmware aggiornabile
• Dati storici scaricabili in formato CSV
DATALOGGER MASTER FAMILY C3 / C20
RELAY-MR005DL / RELAY-MR006DL
La soluzione datalogger + display economica e compatta per
leggere da 3 a 20 dispositivi M-Bus.
C3 / C20 - il master ideale per piccole installazioni di dispositivi M-Bus. I membri della famiglia
C3/C20 sono ideali per impianti M-Bus da 3 a 20 contatori. Tutti i dispositivi offrono una porta seriale
RS-232 per la lettura remota dei contatori da un software su PC. Inoltre i dispositivi funzionano anche
in modalità stand-alone, grazie al display LCD integrato e alla tastiera. La versione "datalogger" è
anche in grado di salvare i dati dei contatori automaticamente.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

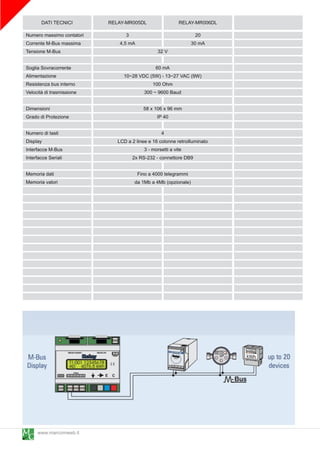

24. DATI TECNICI RELAY-MR005DL RELAY-MR006DL
Numero massimo contatori 3 20
Corrente M-Bus massima 4,5 mA 30 mA
Tensione M-Bus 32 V
Soglia Sovracorrente 60 mA
Alimentazione 1 0~28 VDC (5W) - 1 3~27 VAC (9W)
Resistenza bus interno 1 00 Ohm
Velocità di trasmissione 300 ~ 9600 Baud
Dimensioni 58 x 1 06 x 96 mm
Grado di Protezione IP 40
Numero di tasti 4
Display LCD a 2 linee e 1 6 colonne retroilluminato
Interfacce M-Bus 3 - morsetti a vite
Interfacce Seriali 2x RS-232 - connettore DB9
Memoria dati Fino a 4000 telegrammi
Memoria valori da 1 Mb a 4Mb (opzionale)
www.marcomweb.it

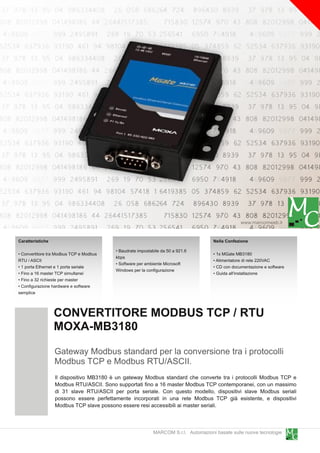

25. www.marcomweb.it
Caratteristiche Nella Confezione
• Baudrate impostabile da 50 a 921 .6
• Convertitore tra Modbus TCP e Modbus • 1 x MGate MB31 80
kbps
RTU / ASCII • Alimentatore di rete 220VAC
• Software per ambiente Microsoft
• 1 porta Ethernet e 1 porta seriale • CD con documentazione e software
Windows per la configurazione
• Fino a 1 6 master TCP simultanei • Guida all'installazione
• Fino a 32 richieste per master
• Configurazione hardware e software
semplice
CONVERTITORE MODBUS TCP / RTU
MOXA-MB31 80
Gateway Modbus standard per la conversione tra i protocolli
Modbus TCP e Modbus RTU/ASCII.
Il dispositivo MB31 80 è un gateway Modbus standard che converte tra i protocolli Modbus TCP e
Modbus RTU/ASCII. Sono supportati fino a 1 6 master Modbus TCP contemporanei, con un massimo
di 31 slave RTU/ASCII per porta seriale. Con questo modello, dispositivi slave Modbus seriali
possono essere perfettamente incorporati in una rete Modbus TCP già esistente, e dispositivi
Modbus TCP slave possono essere resi accessibili ai master seriali.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

26. DATI TECNICI MOXA-MB31 80
Porte Seriali 1 x RS-232 / RS-422 / RS-485 (connettore DB9 maschio)
Porte Ethernet 1 x 1 0/1 00 Mbps
Protezione Seriale Protezione ESD 1 .5 kV
Protezione Ethernet Protezione isolamento 1 .5 kV
Segnali RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Segnali RS-422 Tx+, Tx-, Rx+, Rx-, GND
Segnali RS-485 Data+, Data-, GND
Modalità Operative RTU Slave, RTU Master, ASCII Slave, ASCII Master
Multi-master Fino a 32 TCP slave
Multi-drop Fino a 1 6 TCP master (richieste max: 32 per ciascun master)
Alimentazione 1 2 ~ 48VDC (connettore a spinotto) - max 200 mA
Temperatura 0 ~ 55°C
Umidità 5 ~ 95% (non condensante)
Dimensioni 22 x 52 x 80 mm
Grado di Protezione IP 30
www.marcomweb.it

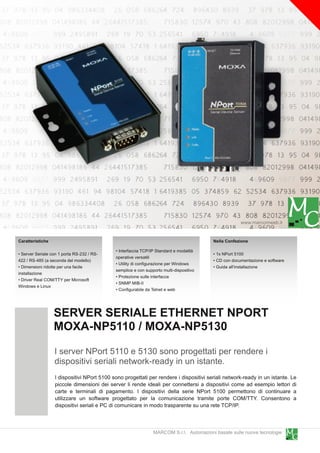

27. www.marcomweb.it
Caratteristiche Nella Confezione
• Interfaccia TCP/IP Standard e modalità
• Server Seriale con 1 porta RS-232 / RS- • 1 x NPort 51 00
operative versatili
422 / RS-485 (a seconda del modello) • CD con documentazione e software
• Utility di configurazione per Windows
• Dimensioni ridotte per una facile • Guida all'installazione
semplice e con supporto multi-dispositivo
installazione
• Protezione sulle interfacce
• Driver Real COM/TTY per Microsoft
• SNMP MIB-II
Windows e Linux
• Configurabile da Telnet e web
SERVER SERIALE ETHERNET NPORT
MOXA-NP511 0 / MOXA-NP51 30
I server NPort 511 0 e 51 30 sono progettati per rendere i
dispositivi seriali network-ready in un istante.
I dispositivi NPort 51 00 sono progettati per rendere i dispositivi seriali network-ready in un istante. Le
piccole dimensioni dei server li rende ideali per connettersi a dispositivi come ad esempio lettori di
carte e terminali di pagamento. I dispositivi della serie NPort 51 00 permettono di continuare a
utilizzare un software progettato per la comunicazione tramite porte COM/TTY. Consentono a
dispositivi seriali e PC di comunicare in modo trasparente su una rete TCP/IP.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

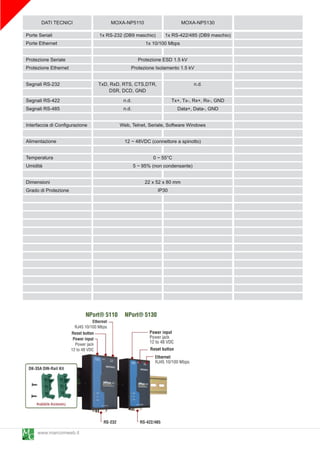

28. DATI TECNICI MOXA-NP511 0 MOXA-NP51 30
Porte Seriali 1 x RS-232 (DB9 maschio) 1 x RS-422/485 (DB9 maschio)
Porte Ethernet 1 x 1 0/1 00 Mbps
Protezione Seriale Protezione ESD 1 .5 kV
Protezione Ethernet Protezione Isolamento 1 .5 kV
Segnali RS-232 TxD, RxD, RTS, CTS,DTR, n.d.
DSR, DCD, GND
Segnali RS-422 n.d. Tx+, Tx-, Rx+, Rx-, GND
Segnali RS-485 n.d. Data+, Data-, GND
Interfaccia di Configurazione Web, Telnet, Seriale, Software Windows
Alimentazione 1 2 ~ 48VDC (connettore a spinotto)
Temperatura 0 ~ 55°C
Umidità 5 ~ 95% (non condensante)
Dimensioni 22 x 52 x 80 mm
Grado di Protezione IP30
www.marcomweb.it

29. www.marcomweb.it
Caratteristiche Caratteristiche Principali
• Lettura univoca di contatori DLMS su
• Configurazione tramite interfaccia web • Disponibilità due porte seriali RS232 per
linea RS485 tramite utilizzo del numero
• Lettura dei dati DLMS tramite protocollo accesso diretto ai contatori i tramite
seriale del contatore
RS232, RS485 o sonda ottica sonda ottica
• Gestione di codici di errore per
• Mappa di scambio prefissata per • Comunicazione MODBUS su registri
diagnostica del funzionanto del modulo
ciascun tipo di contatore holding register tramite linea RS485 o
• Disponibile software di supervisione
• Disponibili due ingressi e due uscite porta Ethernet
dedicato per pacchetto completo
digitali su area MODBUS • Montaggio per barra DIN
GATEWAY DLMS-MODBUS
GW-DLMS
Per trasportare i dati da protocollo DLMS (IEC 62056) a
MODBUS TCP o MODBUS RTU
Gateway per la lettura veloce dei dati presenti sui contatori con protocollo DLMS. Conversione
istantanea delle letture in Modbus TCP o RTU. Disponibile per i principali misuratori energia presenti
sul mercato (Landis+ Gyr, Iskra, Actaris, Itron, EMH....). Il Protocollo DLMS (Device Language
Message Specification)viene utilizzato nell'ambito dei contatori ed in particolare dei contatori energia
per la lettura dei dati di funzionamento. Lo standard di riferimento è IEC 62056.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

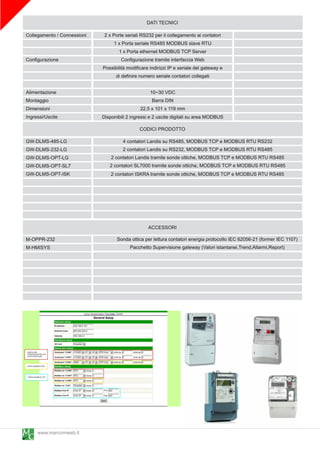

30. DATI TECNICI
Collegamento / Connessioni 2 x Porte seriali RS232 per il collegamento ai contatori
1 x Porta seriale RS485 MODBUS slave RTU
1 x Porta ethernet MODBUS TCP Server
Configurazione Configurazione tramite interfaccia Web
Possibilità modificare indirizzi IP e seriale del gateway e
di definire numero seriale contatori collegati
Alimentazione 1 0~30 VDC
Montaggio Barra DIN
Dimensioni 22,5 x 1 01 x 11 9 mm
Ingressi/Uscite Disponibili 2 ingressi e 2 uscite digitali su area MODBUS
CODICI PRODOTTO
GW-DLMS-485-LG 4 contatori Landis su RS485, MODBUS TCP e MODBUS RTU RS232
GW-DLMS-232-LG 2 contatori Landis su RS232, MODBUS TCP e MODBUS RTU RS485
GW-DLMS-OPT-LG 2 contatori Landis tramite sonde ottiche, MODBUS TCP e MODBUS RTU RS485
GW-DLMS-OPT-SL7 2 contatori SL7000 tramite sonde ottiche, MODBUS TCP e MODBUS RTU RS485
GW-DLMS-OPT-ISK 2 contatori ISKRA tramite sonde ottiche, MODBUS TCP e MODBUS RTU RS485
ACCESSORI
M-OPPR-232 Sonda ottica per lettura contatori energia protocollo IEC 62056-21 (former IEC 11 07)
M-HMISYS Pacchetto Supervisione gateway (Valori istantanei,Trend,Allarmi,Report)
www.marcomweb.it

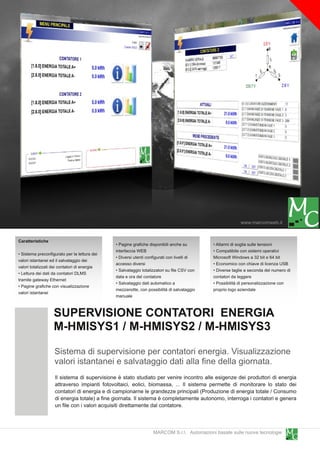

31. www.marcomweb.it
Caratteristiche
• Pagine grafiche disponibili anche su • Allarmi di soglia sulle tensioni
interfaccia WEB • Compatibile con sistemi operativi
• Sistema preconfigurato per la lettura dei
• Diversi utenti configurati con livelli di Microsoft Windows a 32 bit e 64 bit
valori istantanei ed il salvataggio dei
accesso diversi • Economico con chiave di licenza USB
valori totalizzati dei contatori di energia
• Salvataggio totalizzatori su file CSV con • Diverse taglie a seconda del numero di
• Lettura dei dati da contatori DLMS
data e ora del contatore contatori da leggere
tramite gateway Ethernet
• Salvataggio dati automatico a • Possibilità di personalizzazione con
• Pagine grafiche con visualizzazione
mezzanotte, con possibilità di salvataggio proprio logo aziendale
valori istantanei
manuale
SUPERVISIONE CONTATORI ENERGIA
M-HMISYS1 / M-HMISYS2 / M-HMISYS3
Sistema di supervisione per contatori energia. Visualizzazione
valori istantanei e salvataggio dati alla fine della giornata.
Il sistema di supervisione è stato studiato per venire incontro alle esigenze dei produttori di energia
attraverso impianti fotovoltaici, eolici, biomassa, ... Il sistema permette di monitorare lo stato dei
contatori di energia e di campionarne le grandezze principali (Produzione di energia totale / Consumo
di energia totale) a fine giornata. Il sistema è completamente autonomo, interroga i contatori e genera
un file con i valori acquisiti direttamente dal contatore.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

32. DATI TECNICI
Numero Dispositivi Acquisiti da 4 a 1 2 contatori DLMS anche di diversi produttori
Punti Acquisiti Cod Seriale (0.0.0), Ora (0.9.1 ), Data (0.9.2), Energia Totale A+ (1 .8.0), Energia Totale A- (2.8.0)
Energia Totale A+ Prec. (1 .8.0*), Energia Totale A- Prec. (2.8.0*), Cont. Azzeramenti (0.1 .0)
Num. Mancanze Fase 1 (C.7.1 ), Fase 2 (C.7.2), Fase 3 (C.7.3)
Num. Sovratensioni Fase1 (32.7.1 ), Fase 2 (32.7.2), Fase 3 (32.7.3)
Valore istantaneo Fase 1 (32.7.0), Fase 2 (52.7.0), Fase 3 (72.7.0)
Salvataggio automatico su file Cod Seriale (0.0.0), Ora (0.9.1 ), Data (0.9.2), Energia Totale A+ (1 .8.0), Energia Totale A- (2.8.0)
Intervallo salvataggio su file Ogni giorno a mezzanotte
Num. max di campioni A seconda della dimensione del disco del PC su cui il software è installato
Altre caratteristiche Salvataggio manuale dei valori in aggiunta al salvataggio automatico
Ulteriori dati Lettura da 2 a 4 Ingressi digitali, comando da 2 a 4 uscite digitali
CODICI PRODOTTO
M-HMISYS1 Lettura fino a 4 contatori con visualizzazione dati e campionamento energie
M-HMISYS2 Lettura fino a 8 contatori con visualizzazione dati e campionamento energie
M-HMISYS3 Lettura fino a 1 2 contatori con visualizzazione dati e campionamento energie
ACCESSORI
M-OPPR-232 Sonda ottica per lettura contatori energia protocollo IEC 62056-21 (former IEC 11 07)
GW-DLMS Gateway DLMS-Modbus per lettura contatori
www.marcomweb.it

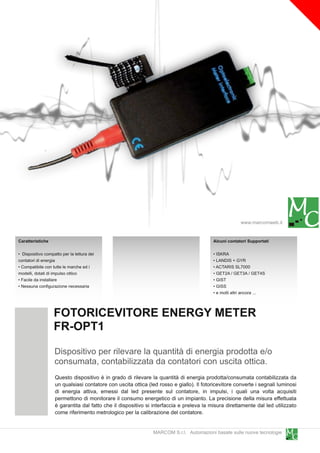

33. www.marcomweb.it
Caratteristiche Alcuni contatori Supportati
• Dispositivo compatto per la lettura dei • ISKRA
contatori di energia • LANDIS + GYR
• Compatibile con tutte le marche ed i • ACTARIS SL7000
modelli, dotati di impulso ottico • GET2A / GET3A / GET4S
• Facile da installare • GIST
• Nessuna configurazione necessaria • GISS
• e molti altri ancora ...
FOTORICEVITORE ENERGY METER
FR-OPT1
Dispositivo per rilevare la quantità di energia prodotta e/o
consumata, contabilizzata da contatori con uscita ottica.
Questo dispositivo è in grado di rilevare la quantità di energia prodotta/consumata contabilizzata da
un qualsiasi contatore con uscita ottica (led rosso e giallo). Il fotoricevitore converte i segnali luminosi
di energia attiva, emessi dal led presente sul contatore, in impulsi, i quali una volta acquisiti
permettono di monitorare il consumo energetico di un impianto. La precisione della misura effettuata
è garantita dal fatto che il dispositivo si interfaccia e preleva la misura direttamente dal led utilizzato
come riferimento metrologico per la calibrazione del contatore.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

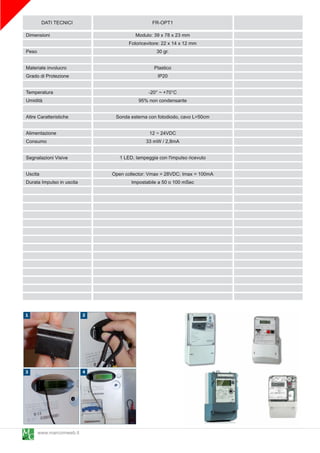

34. DATI TECNICI FR-OPT1
Dimensioni Modulo: 39 x 78 x 23 mm
Fotoricevitore: 22 x 1 4 x 1 2 mm
Peso 30 gr.
Materiale involucro Plastico
Grado di Protezione IP20
Temperatura -20° ~ +70°C
Umidità 95% non condensante
Altre Caratteristiche Sonda esterna con fotodiodo, cavo L=50cm
Alimentazione 1 2 ~ 24VDC
Consumo 33 mW / 2,8mA
Segnalazioni Visive 1 LED, lampeggia con l'impulso ricevuto
Uscita Open collector: Vmax = 28VDC; Imax = 1 00mA
Durata Impulso in uscita Impostabile a 50 o 1 00 mSec
www.marcomweb.it

35. www.marcomweb.it
Caratteristiche Caratteristiche Principali
• IEEE802.3 / 802.3u / 802.3x - controllo
• Switch industriale unmanaged • Da 5 a 8 porte Ethernet 1 0/1 00Mbps
di flusso
• Studiato per garantire alta affidabilità • Tensione di alimentazione: 9~50VDC
• Scambio dati: package store & forward
• Progettato per ambienti industriali • Protezioni da sovratensioni, inversione
• Porte ethernet 1 0/1 00Mbps Full/Half-
• Scatola in alluminio con grado di di polarità, EMC
duplex MDI/MDI-X adaptive
protezione IP 40 • Range di temperatura esteso: -40~75°C
• IEEE 802.1 x enhanced user auth.
• Dotato di morsettiere con contatti a relè • Latenza ridotta: 4 uS
• Supporto VLAN IEEE802.1 q
• Protezioni contro i malfunzionamenti • Relè per segnalazione guasti
SWITCH INDUSTRIALE ENTRY-LEVEL
IH-ISE2005D / IH-ISE2008D
Switch entry-level per applicazioni industriali. Alimentazione
ridondata, tempi d'accesso velocissimi ed alta affidabilità.
Switch entry-level con caratteristiche industriali. Permette di realizzare un'infrastruttura di rete
affidabile grazie all'alimentazione ridondata, le protezioni contro le sovratensioni ed i distrurbi
elettromagnetici EMC, l'ampio range di temperatura nel quale può lavorare. Gli switch industriali
modello hanno inoltre elevate prestazioni nella gestione dei dati: un tempo di latenza molto basso (4
uSec) ed una banda interna di 1 Gbps consentono uan gestione dei pacchetti molto veloce,
indispensabile nel caso di utilizzo dei dispositivi per la realizzazione di reti con vincoli sulla velocità di
comunicazione (ad esempio Profinet)
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

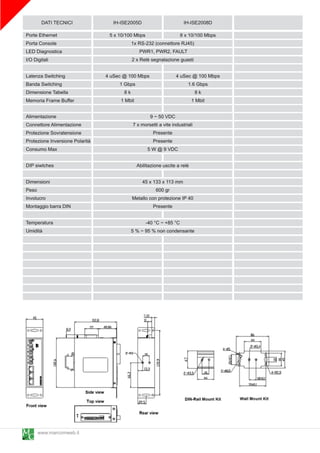

36. DATI TECNICI IH-ISE2005D IH-ISE2008D
Porte Ethernet 5 x 1 0/1 00 Mbps 8 x 1 0/1 00 Mbps
Porta Console 1 x RS-232 (connettore RJ45)
LED Diagnostica PWR1 , PWR2, FAULT
I/O Digitali 2 x Relè segnalazione guasti
Latenza Switching 4 uSec @ 1 00 Mbps 4 uSec @ 1 00 Mbps
Banda Switching 1 Gbps 1 .6 Gbps
Dimensione Tabella 8k 8k
Memoria Frame Buffer 1 Mbit 1 Mbit
Alimentazione 9 ~ 50 VDC
Connettore Alimentazione 7 x morsetti a vite industriali
Protezione Sovratensione Presente
Protezione Inversione Polarità Presente
Consumo Max 5 W @ 9 VDC
DIP siwtches Abilitazione uscite a relè
Dimensioni 45 x 1 33 x 11 3 mm
Peso 600 gr
Involucro Metallo con protezione IP 40
Montaggio barra DIN Presente
Temperatura -40 °C ~ +85 °C
Umidità 5 % ~ 95 % non condensante
www.marcomweb.it

37. www.marcomweb.it
Caratteristiche Caratteristiche Principali M801 Caratteristiche Principali M900
• Connessione a dispositivi Meterbus • Porta Ethernet 1 0/1 00 Mbit • Porta Ethernet 1 0/1 00 Mbit
• Interfaccia Meterbus integrata con 4 o 6 • Modalità di connessione: TCP o UDP • Fino a 4 client TCP/UDP contemporanei
coppie di morsetti in parallelo • Indirizzo fisso o in modalità DHCP • 6 coppie di morsetti Mbus in parallelo
• Disponibile in diverse taglie: 5, 20, 60 o • Modalità di funzionamento: seriale • Morsetti per RS232 e morsetti per
1 20 contatori remota (con software fornito a corredo), RS485 (per utilizzo come slave Modbus)
• Configurabile da porta Ethernet trasparente. • 2x Ingressi digitali e 1 x uscita a relè
• Diverse modalità di funzionamento • Console per debug e configurazione • Configurazione da interfaccia web
GATEWAY ETHERNET PER METERBUS
GT-MTBS / GT2-MTBS
Serie di gateway / convertitori progettata per lettura a distanza
di dispositivi M-Bus utilizzando la rete LAN o Internet.
Il gateway M81 0 è progettato per leggere in modo trasparente tutti i tipi di dispositivi standard M-Bus
usando Ethernet TCP o UDP. Il gateway traduce i segnali elettrici di M-Bus in Ethernet. I messaggi
M-Bus vengono letti da software standard ad esempio Sistema SCADA, programmi di lettura a
distanza, programmi di configurazione, banche dati, ecc.
Il gateway M900, oltre ad integrare tutte le caratteristiche del modello M81 0, è stato progettato per
appoggiare i dati letti dai contatori su aree di memoria accessibili con protocollo Modbus RTU o TCP.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

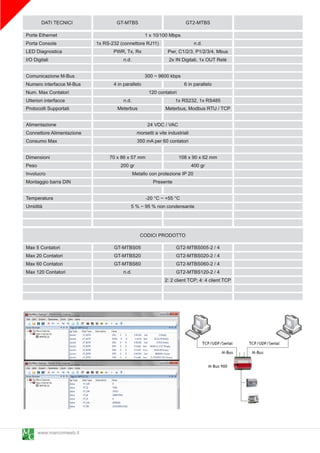

38. DATI TECNICI GT-MTBS GT2-MTBS
Porte Ethernet 1 x 1 0/1 00 Mbps
Porta Console 1 x RS-232 (connettore RJ11 ) n.d.
LED Diagnostica PWR, Tx, Rx Pwr, C1 /2/3, P1 /2/3/4, Mbus
I/O Digitali n.d. 2x IN Digitali, 1 x OUT Relè
Comunicazione M-Bus 300 ~ 9600 kbps
Numero interfacce M-Bus 4 in parallelo 6 in parallelo
Num. Max Contatori 1 20 contatori
Ulteriori interfacce n.d. 1 x RS232, 1 x RS485
Protocolli Supportati Meterbus Meterbus, Modbus RTU / TCP
Alimentazione 24 VDC / VAC
Connettore Alimentazione morsetti a vite industriali
Consumo Max 350 mA per 60 contatori
Dimensioni 70 x 86 x 57 mm 1 08 x 90 x 62 mm
Peso 200 gr 400 gr
Involucro Metallo con protezione IP 20
Montaggio barra DIN Presente
Temperatura -20 °C ~ +55 °C
Umidità 5 % ~ 95 % non condensante
CODICI PRODOTTO
Max 5 Contatori GT-MTBS05 GT2-MTBS005-2 / 4
Max 20 Contatori GT-MTBS20 GT2-MTBS020-2 / 4
Max 60 Contatori GT-MTBS60 GT2-MTBS060-2 / 4
Max 1 20 Contatori n.d. GT2-MTBS1 20-2 / 4
2: 2 client TCP; 4: 4 client TCP
www.marcomweb.it

39. www.marcomweb.it

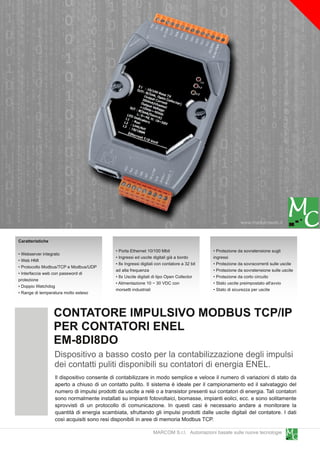

Caratteristiche
• Porta Ethernet 1 0/1 00 Mbit • Protezione da sovratensione sugli
• Webserver integrato
• Ingressi ed uscite digitali già a bordo ingressi
• Web HMI
• 8x Ingressi digitali con contatore a 32 bit • Protezione da sovracorrenti sulle uscite
• Protocollo Modbus/TCP e Modbus/UDP
ad alta frequenza • Protezione da sovratensione sulle uscite
• Interfaccia web con password di
• 8x Uscite digitali di tipo Open Collector • Protezione da corto circuito
protezione
• Alimentazione 1 0 ~ 30 VDC con • Stato uscite preimpostato all'avvio
• Doppio Watchdog
morsetti industriali • Stato di sicurezza per uscite
• Range di temperatura molto esteso
CONTATORE IMPULSIVO MODBUS TCP/IP
PER CONTATORI ENEL
EM-8DI8DO
Dispositivo a basso costo per la contabilizzazione degli impulsi
dei contatti puliti disponibili su contatori di energia ENEL.
Il dispositivo consente di contabilizzare in modo semplice e veloce il numero di variazioni di stato da
aperto a chiuso di un contatto pulito. Il sistema è ideale per il campionamento ed il salvataggio del
numero di impulsi prodotti da uscite a relè o a transistor presenti sui contatori di energia. Tali contatori
sono normalmente installati su impianti fotovoltaici, biomasse, impianti eolici, ecc. e sono solitamente
sprovvisti di un protocollo di comunicazione. In questi casi è necessario andare a monitorare la
quantità di energia scambiata, sfruttando gli impulsi prodotti dalle uscite digitali del contatore. I dati
così acquisiti sono resi disponibili in aree di memoria Modbus TCP.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

40. DATI TECNICI EM-8DI8DO
Porte Ethernet 1 x 1 0/1 00 Mbps
LED Diagnostica Pwr, Eth Link/Act, Eth 1 0/1 00 Speed
Ingressi Digitali 8x Contatti puliti (Sink, Source) 1 0 ~ 50 VDC
Uscite Digitali 8x Open Collector isolate, max 300mA
Contatori Ingressi digitali
Valore massimo 32 bit: 4,294,967,285
Frequenza massima 500 Hz
Durata minima impulso 1 ms
Funzioni Uscite Digitali
Valore Power On Si
Valore Sicurezza Si
Protezione sovraccarico Si, 1 .1 A
Protezione cortocircuito Si
Protocollo Supportato Modbus TCP/IP e Modbus UDP/IP
Preimpostazione Registri Si, valore iniziale contatori
Funzioni Supportate 01 (Read Output Coil), 05 / 1 5 (Write Output Coil)
02 (Read Discrete Input), 04 (Read Input Register)
03 (Read Holding Register), 06 / 1 6 (Write Holding Register)
Comandi diretto Uscite Si
Alimentazione 1 0 ~ 30 VDC - max. 2.4 W
Involucro Plastico con protezione IP 20
Montaggio barra DIN Presente
Temperatura -25 °C ~ +75 °C
Umidità 1 0 % ~ 90 % non condensante
www.marcomweb.it

41. www.marcomweb.it
Design Industriale Caratteristiche avanzate
• Montaggio su barra DIN • Supporto multi-protocollo ADSL: ADSL,
• Ampio intervallo di temperatura di ADSL2 e ADSL2+
funzionamento: -25 ~ 55°C • Alimentazione da morsetti o POE
• Alimentazione: 1 0 ~ 60 VDC, morsetti a • Bassissimi consumi < 6W
vite industriali • Firmware aggiornabile
• Immunità agli EMI
MODEM ROUTER INDUSTRIALE ADSL
M-DSLWTM-HS
Router industriale ADSL2+ di nuova generazione studiato per
l'utilizzo in condizioni di temperatura estreme.
Il modem router M-DSLWTM-HS è unico nel suo genere e permette di utilizzare la connessione
ADSL in luoghi a codizioni estreme, dove i normali router commerciali non possono funzionare. Il
router è dotato di 1 porta ethernet alla quale collegare il proprio dispositivo che necessita di
connettività a banda larga oppure uno switch industriale per moltiplicare le porte e dare connettività a
molteplici apparecchiature di rete.
MARCOM S.r.l. Automazioni basate sulle nuove tecnologie

42. DATI TECNICI M-DSLWTM-HS
Interfacce LAN 1 x RJ45, 1 0/1 00 Mbps
Specifiche ADSL ITU G.992.1 Annex A o Annex B (G.dmt 1 TR11 2 UR2)
Tipo trasmissione DSL ADSL, ADSL2, ADSL2+
Velocità max Downstream fino a 24 Mbps
Velocità max Upstream fino a 1 Mbps
Alimentazione 1 0..60 VDC - morsetti a vite o PoE
Assorbimento max 1 0 W di picco - tipico < 6W
Temperatura funzionamento -25°C ~ +55°C
Scatola in metallo - protezione IP20
LED di stato Power, DSL Sync, LAN
Montaggio Staffa posteriore per montaggio barra DIN
www.marcomweb.it
