Standarder og veiledere for karakterisering av mineralavfall

1. Ingar Walder
Kjeøy Research & Education Center
geoforskning.no seminar, 25 april

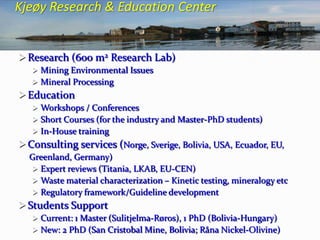

2. Kjeøy Research & Education Center
 Research (600 m2 Research Lab)
 Mining Environmental Issues
 Mineral Processing
 Education
 Workshops / Conferences
 Short Courses (for the industry and Master-PhD students)
 In-House training
 Consulting services (Norge, Sverige, Bolivia, USA, Ecuador, EU,
Greenland, Germany)
 Expert reviews (Titania, LKAB, EU-CEN)
 Waste material characterization – Kinetic testing, mineralogy etc
 Regulatory framework/Guideline development
 Students Support
 Current: 1 Master (Sulitjelma-Røros), 1 PhD (Bolivia-Hungary)
 New: 2 PhD (San Cristobal Mine, Bolivia; Råna Nickel-Olivine)

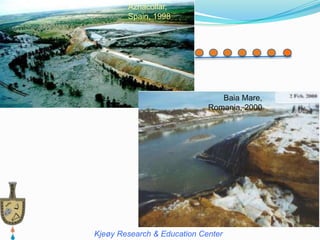

3. Aznacollar,
Spain, 1998
Innledning
Baia Mare,
Romania, 2000
Kjeøy Research & Education Center

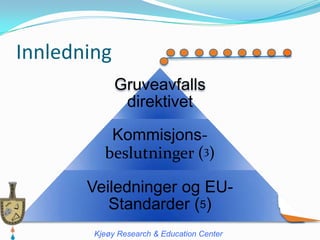

4. Innledning
Gruveavfalls
direktivet
Kommisjons-
beslutninger (3)
Veiledninger og EU-
Standarder (5)
Kjeøy Research & Education Center

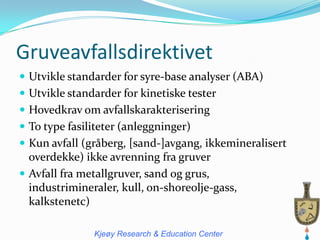

5. Gruveavfallsdirektivet
 Utvikle standarder for syre-base analyser (ABA)
 Utvikle standarder for kinetiske tester
 Hovedkrav om avfallskarakterisering
 To type fasiliteter (anleggninger)
 Kun avfall (gråberg, [sand-]avgang, ikkemineralisert
overdekke) ikke avrenning fra gruver
 Avfall fra metallgruver, sand og grus,
industrimineraler, kull, on-shoreolje-gass,
kalkstenetc)
Kjeøy Research & Education Center

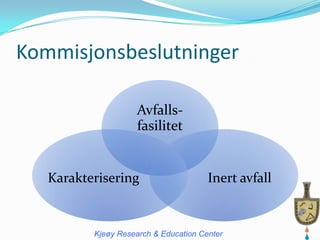

6. Kommisjonsbeslutninger
Avfalls-
fasilitet
Karakterisering Inert avfall
Kjeøy Research & Education Center

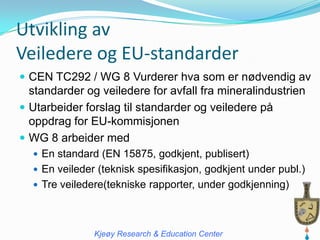

7. Utvikling av
Veiledere og EU-standarder
 CEN TC292 / WG 8 Vurderer hva som er nødvendig av
standarder og veiledere for avfall fra mineralindustrien
 Utarbeider forslag til standarder og veiledere på
oppdrag for EU-kommisjonen
 WG 8 arbeider med
 En standard (EN 15875, godkjent, publisert)
 En veileder (teknisk spesifikasjon, godkjent under publ.)
 Tre veiledere(tekniske rapporter, under godkjenning)
Kjeøy Research & Education Center

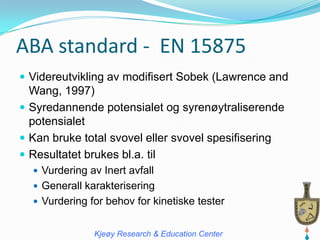

8. ABA standard - EN 15875
 Videreutvikling av modifisert Sobek (Lawrence and
Wang, 1997)
 Syredannende potensialet og syrenøytraliserende
potensialet
 Kan bruke total svovel eller svovel spesifisering
 Resultatet brukes bl.a. til
 Vurdering av Inert avfall
 Generall karakterisering
 Vurdering for behov for kinetiske tester
Kjeøy Research & Education Center

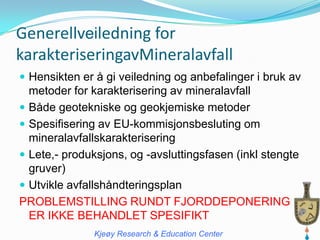

9. Generellveiledning for
karakteriseringavMineralavfall
 Hensikten er å gi veiledning og anbefalinger i bruk av
metoder for karakterisering av mineralavfall
 Både geotekniske og geokjemiske metoder
 Spesifisering av EU-kommisjonsbesluting om
mineralavfallskarakterisering
 Lete,- produksjons, og -avsluttingsfasen (inkl stengte
gruver)
 Utvikle avfallshåndteringsplan
PROBLEMSTILLING RUNDT FJORDDEPONERING
ER IKKE BEHANDLET SPESIFIKT
Kjeøy Research & Education Center

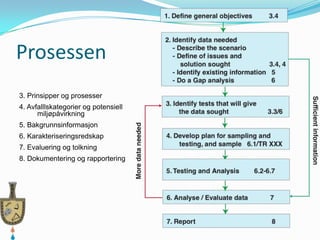

10. Prosessen
3. Prinsipper og prosesser
4. Avfalllskategorier og potensiell
miljøpåvirkning
5. Bakgrunnsinformasjon
6. Karakteriseringsredskap
7. Evaluering og tolkning
8. Dokumentering og rapportering

11. Prosessen

12. Veileder for Prøvetagningsplan
 Veileder for å lage en prøvetagningsplan
 Bygger på EN14899, avfallskarakterisering
 Store forskjeller mellom mineralavfall og annet avfall
 ”Basic, verification, compliance” karakterisering

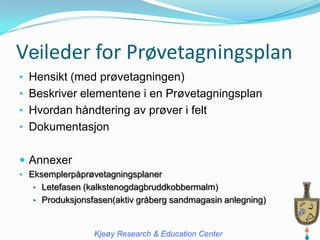

13. Veileder for Prøvetagningsplan
• Hensikt (med prøvetagningen)
• Beskriver elementene i en Prøvetagningsplan
• Hvordan håndtering av prøver i felt
• Dokumentasjon
 Annexer
• Eksemplerpåprøvetagningsplaner
• Letefasen (kalkstenogdagbruddkobbermalm)
• Produksjonsfasen(aktiv gråberg sandmagasin anlegning)
Kjeøy Research & Education Center

14. Veileder Kinetisk Testing
 Hensikt – beskrive hvordan kinetiske tester kan settes
opp, problemstillinger – gi fleksibilitet
 Langtidstesting av sulfidoksidering og-nøytraliserings-
reaksjoner dvs mineralreaksjonshastigheter og kan
brukes ved mulig saltvannsdeponering
 For avfall hvor ABA test gir usikkert resultat om avfallet vil
gå surt eller ikke (NP:AP<3)
NP
Kjeøy Research & Education Center

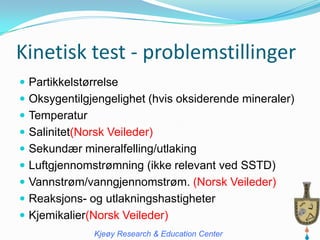

15. Kinetisk test - problemstillinger
 Partikkelstørrelse
 Oksygentilgjengelighet (hvis oksiderende mineraler)
 Temperatur
 Salinitet(Norsk Veileder)
 Sekundær mineralfelling/utlaking
 Luftgjennomstrømning (ikke relevant ved SSTD)
 Vannstrøm/vanngjennomstrøm. (Norsk Veileder)
 Reaksjons- og utlakningshastigheter
 Kjemikalier(Norsk Veileder)
Kjeøy Research & Education Center

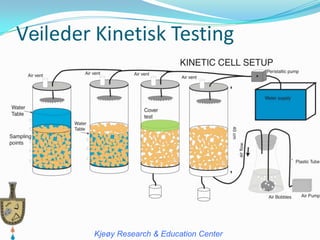

16. Veileder Kinetisk Testing
Kjeøy Research & Education Center

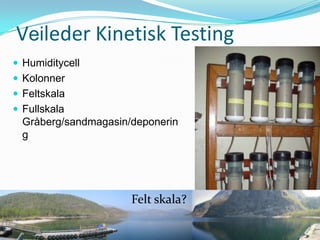

17. Veileder Kinetisk Testing
 Humiditycell
 Kolonner
 Feltskala
 Fullskala
Gråberg/sandmagasin/deponerin
g
Felt skala?

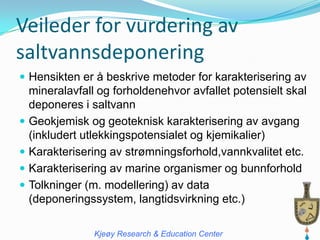

18. Veileder for vurdering av
saltvannsdeponering
 Hensikten er å beskrive metoder for karakterisering av
mineralavfall og forholdenehvor avfallet potensielt skal
deponeres i saltvann
 Geokjemisk og geoteknisk karakterisering av avgang
(inkludert utlekkingspotensialet og kjemikalier)
 Karakterisering av strømningsforhold,vannkvalitet etc.
 Karakterisering av marine organismer og bunnforhold
 Tolkninger (m. modellering) av data
(deponeringssystem, langtidsvirkning etc.)
Kjeøy Research & Education Center

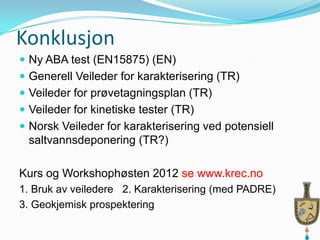

19. Konklusjon
 Ny ABA test (EN15875) (EN)
 Generell Veileder for karakterisering (TR)
 Veileder for prøvetagningsplan (TR)
 Veileder for kinetiske tester (TR)
 Norsk Veileder for karakterisering ved potensiell
saltvannsdeponering (TR?)
Kurs og Workshophøsten 2012 se www.krec.no
1. Bruk av veiledere 2. Karakterisering (med PADRE)
3. Geokjemisk prospektering

20. Takk for oppmerksomheten
ifwalder@kjeoy.no
VELKOMMEN TIL
KJEØY RESEARCH & EDUCATION CENTER
www.krec.no
