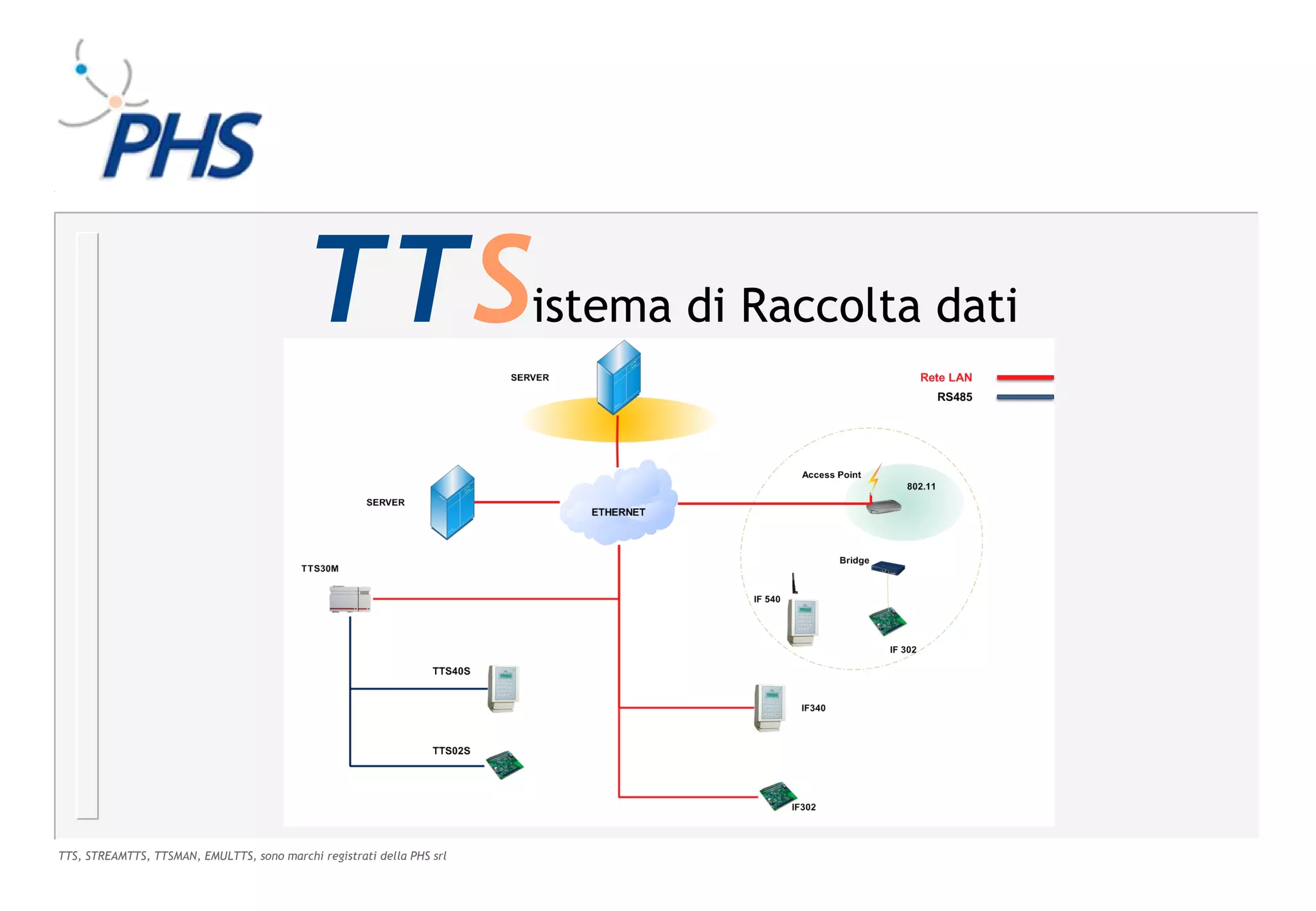

1. TTS istema di Raccolta dati
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

2. TTS

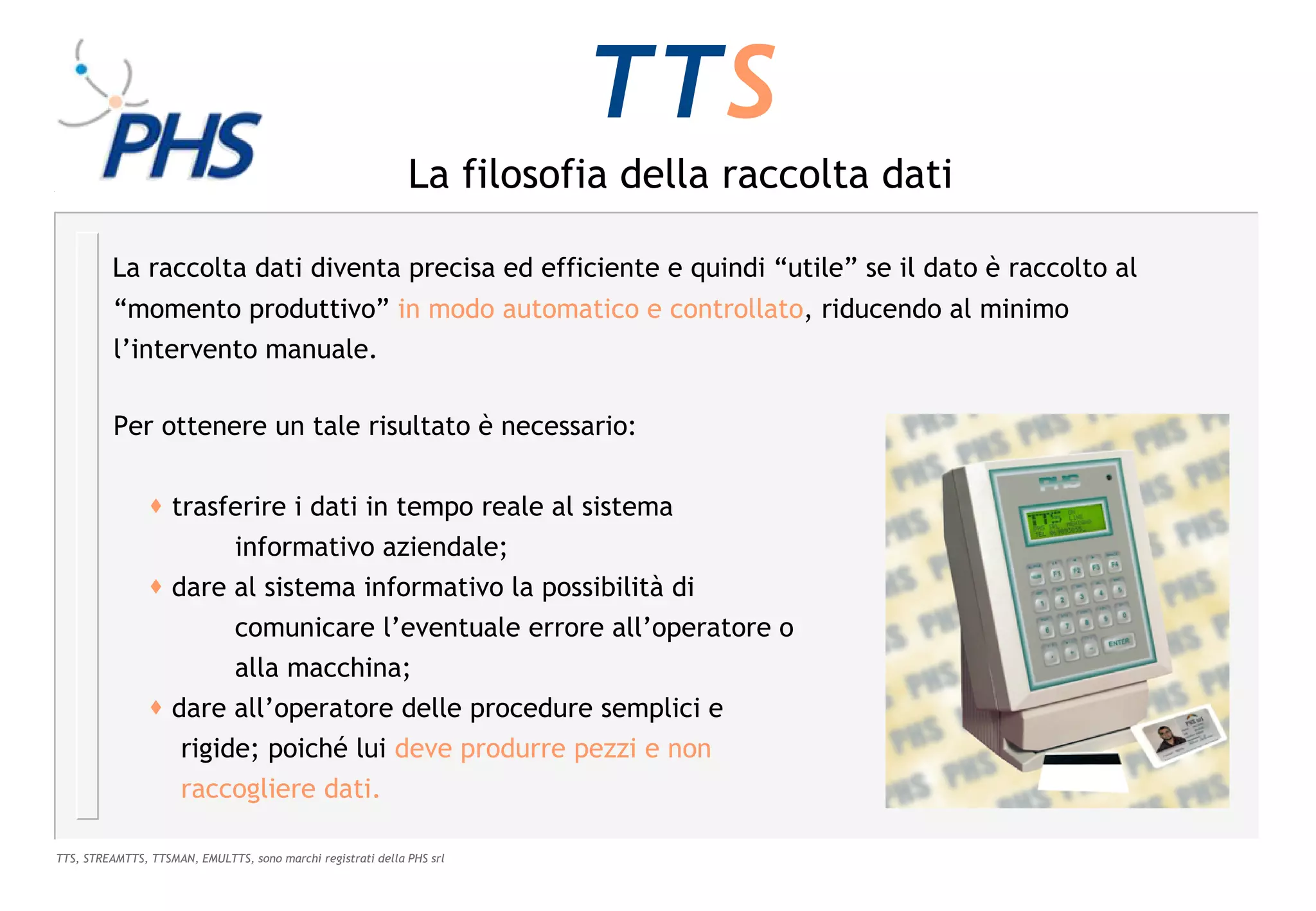

La filosofia della raccolta dati
La raccolta dati diventa precisa ed efficiente e quindi “utile” se il dato è raccolto al
“momento produttivo” in modo automatico e controllato, riducendo al minimo
l’intervento manuale.
Per ottenere un tale risultato è necessario:
 trasferire i dati in tempo reale al sistema
informativo aziendale;
 dare al sistema informativo la possibilità di
comunicare l’eventuale errore all’operatore o
alla macchina;
 dare all’operatore delle procedure semplici e
rigide; poiché lui deve produrre pezzi e non
raccogliere dati.
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

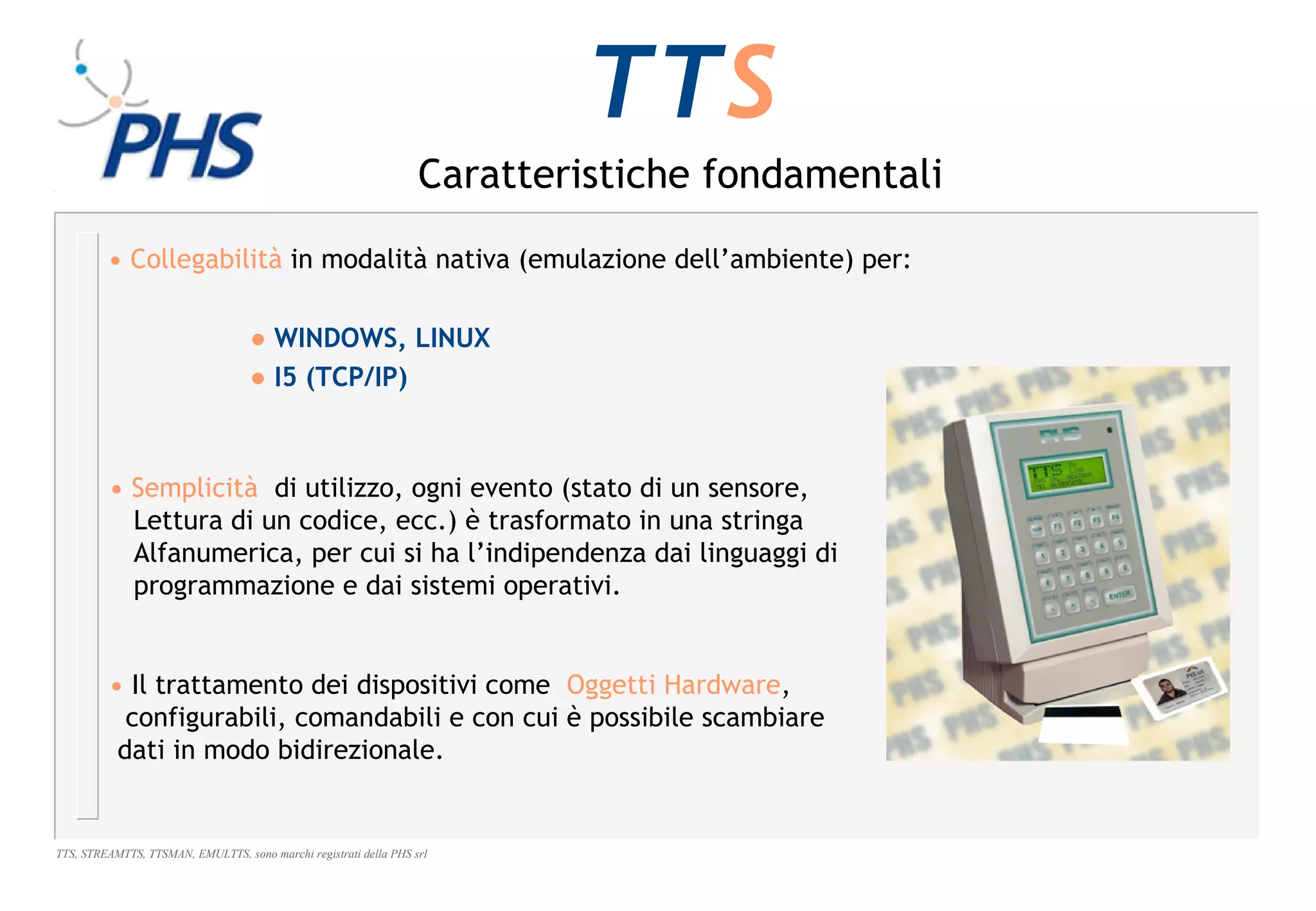

3. TTS
Caratteristiche fondamentali
• Collegabilità in modalità nativa (emulazione dell’ambiente) per:
● WINDOWS, LINUX
● I5 (TCP/IP)
• Semplicità di utilizzo, ogni evento (stato di un sensore,
Lettura di un codice, ecc.) è trasformato in una stringa
Alfanumerica, per cui si ha l’indipendenza dai linguaggi di
programmazione e dai sistemi operativi.
• Il trattamento dei dispositivi come Oggetti Hardware,
configurabili, comandabili e con cui è possibile scambiare
dati in modo bidirezionale.
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

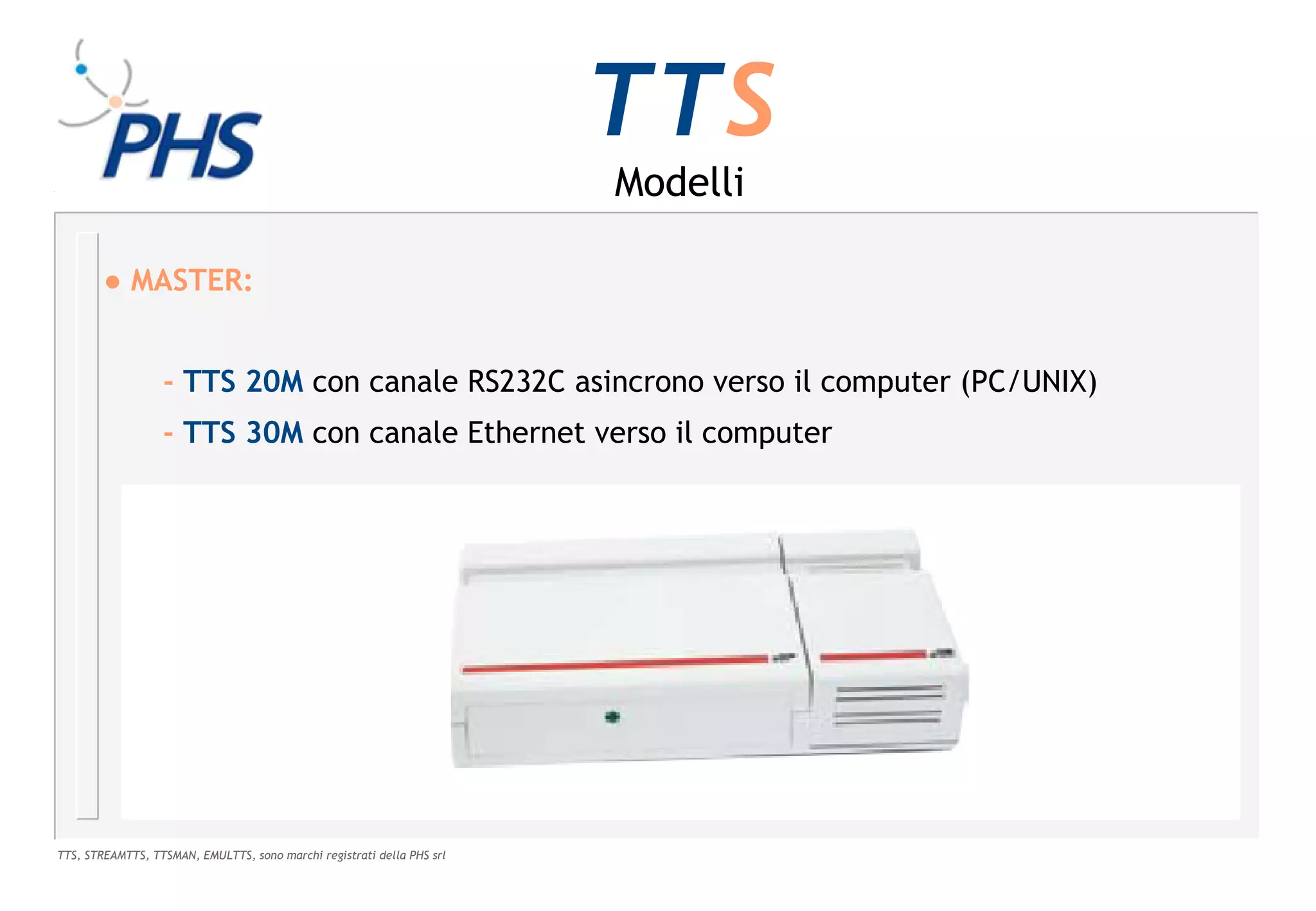

4. TTS
Modelli
● MASTER:
- TTS 20M con canale RS232C asincrono verso il computer (PC/UNIX)
- TTS 30M con canale Ethernet verso il computer
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

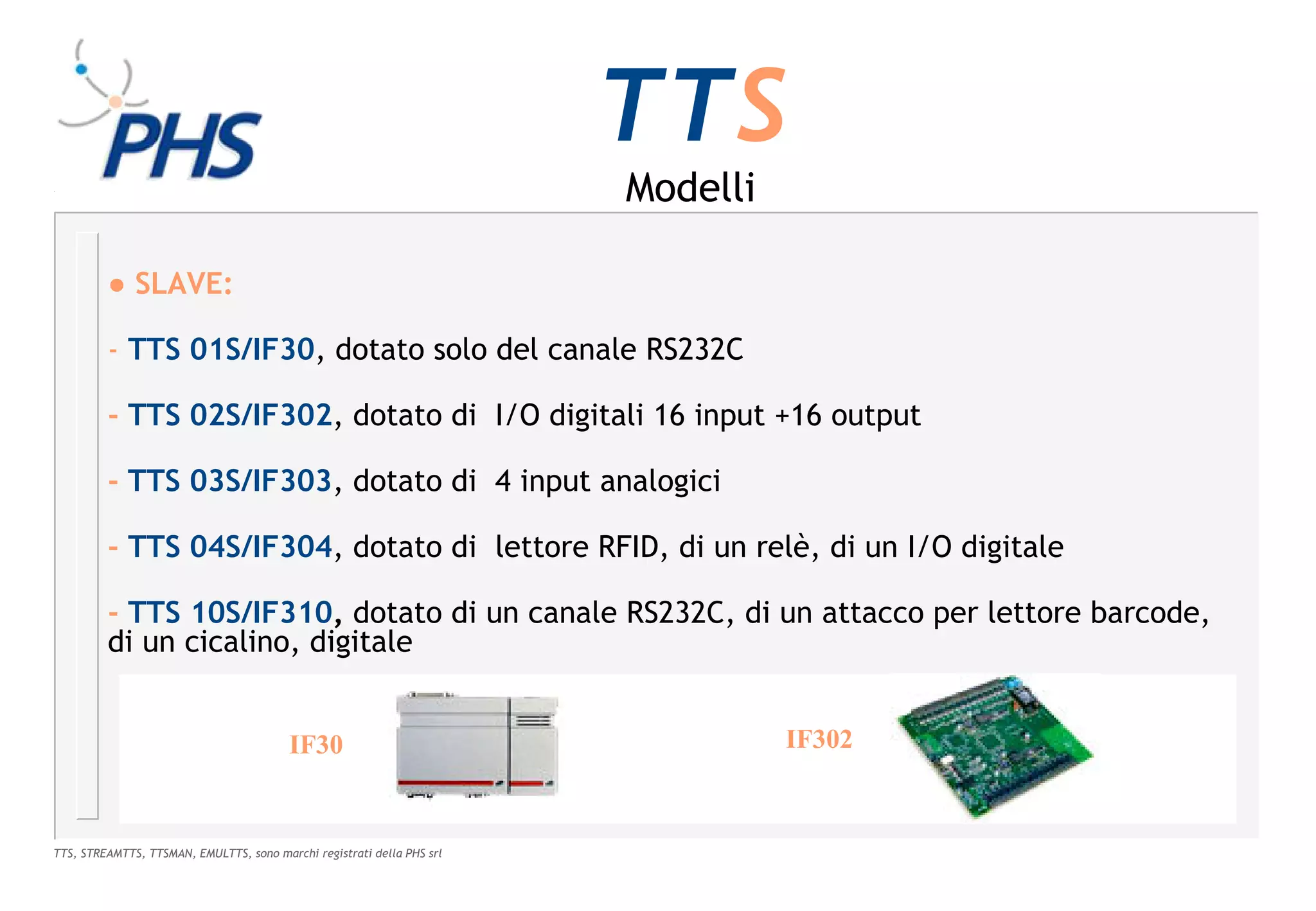

5. TTS
Modelli
● SLAVE:
- TTS 01S/IF30, dotato solo del canale RS232C
- TTS 02S/IF302, dotato di I/O digitali 16 input +16 output
- TTS 03S/IF303, dotato di 4 input analogici
- TTS 04S/IF304, dotato di lettore RFID, di un relè, di un I/O digitale
- TTS 10S/IF310, dotato di un canale RS232C, di un attacco per lettore barcode,
di un cicalino, digitale
IF30 IF302
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

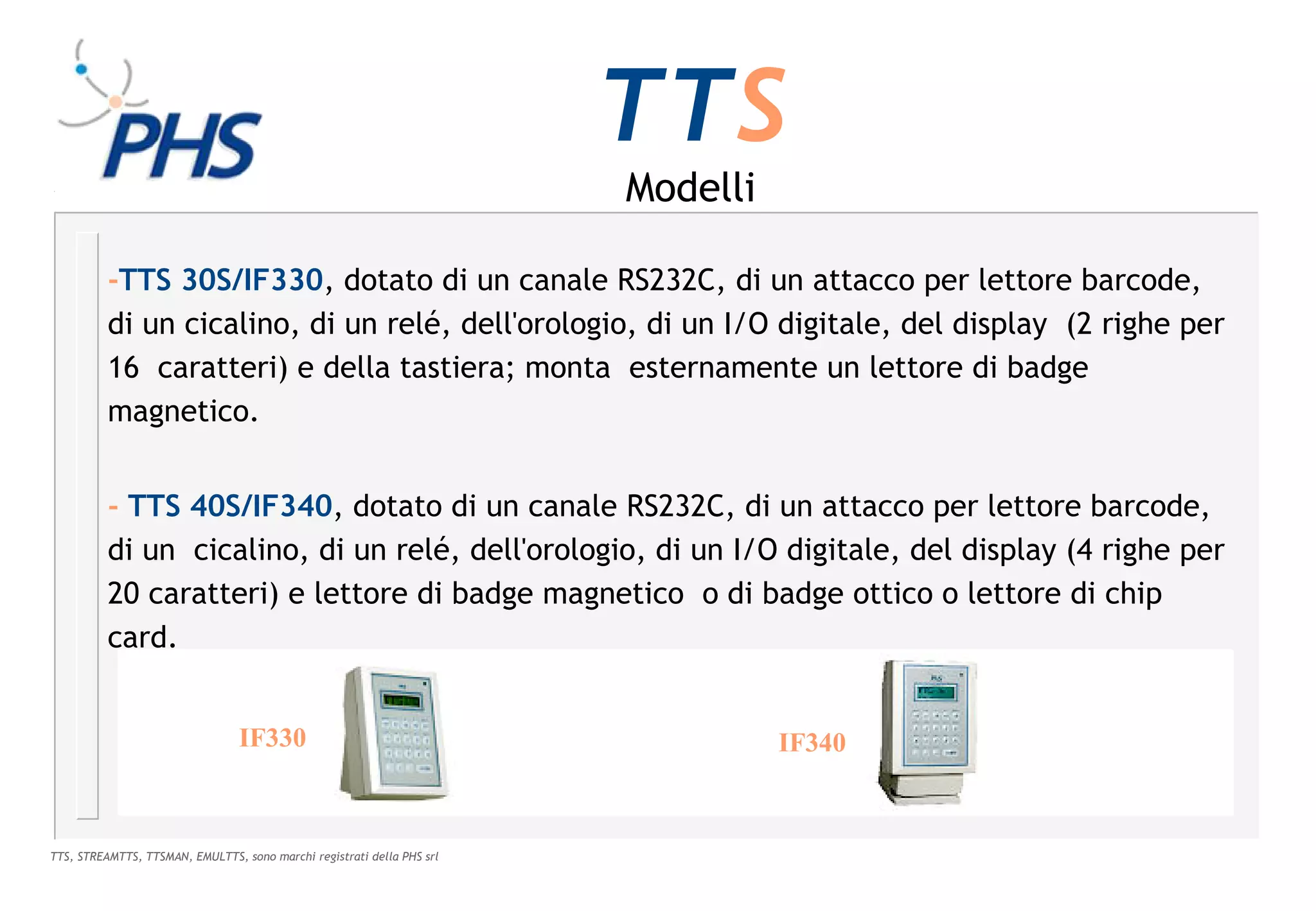

6. TTS
Modelli
-TTS 30S/IF330, dotato di un canale RS232C, di un attacco per lettore barcode,
di un cicalino, di un relé, dell'orologio, di un I/O digitale, del display (2 righe per
16 caratteri) e della tastiera; monta esternamente un lettore di badge
magnetico.
- TTS 40S/IF340, dotato di un canale RS232C, di un attacco per lettore barcode,
di un cicalino, di un relé, dell'orologio, di un I/O digitale, del display (4 righe per
20 caratteri) e lettore di badge magnetico o di badge ottico o lettore di chip
card.
IF330 IF340
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

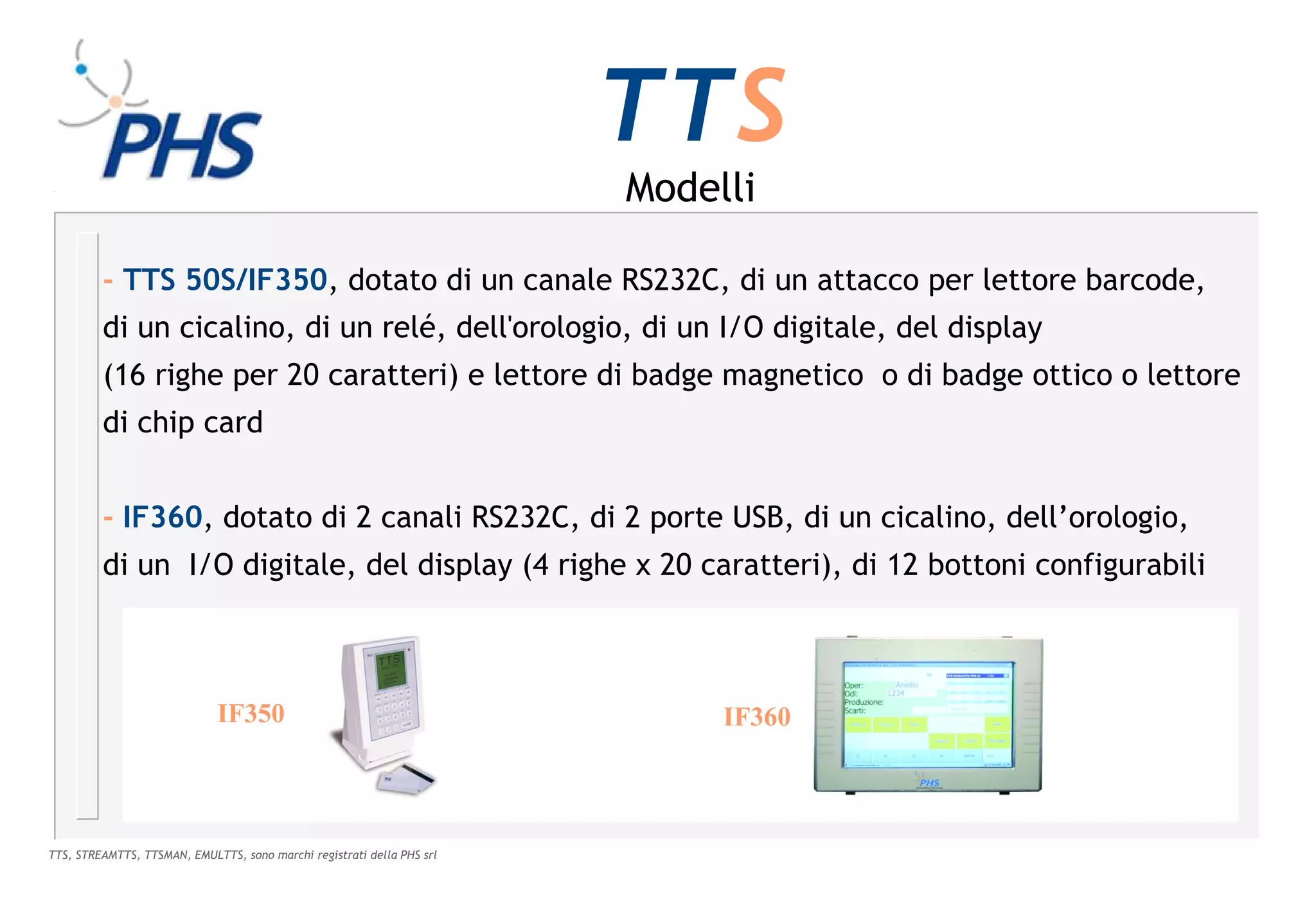

7. TTS
Modelli
- TTS 50S/IF350, dotato di un canale RS232C, di un attacco per lettore barcode,
di un cicalino, di un relé, dell'orologio, di un I/O digitale, del display
(16 righe per 20 caratteri) e lettore di badge magnetico o di badge ottico o lettore
di chip card
- IF360, dotato di 2 canali RS232C, di 2 porte USB, di un cicalino, dell’orologio,
di un I/O digitale, del display (4 righe x 20 caratteri), di 12 bottoni configurabili
IF350 IF360
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

8. TTS

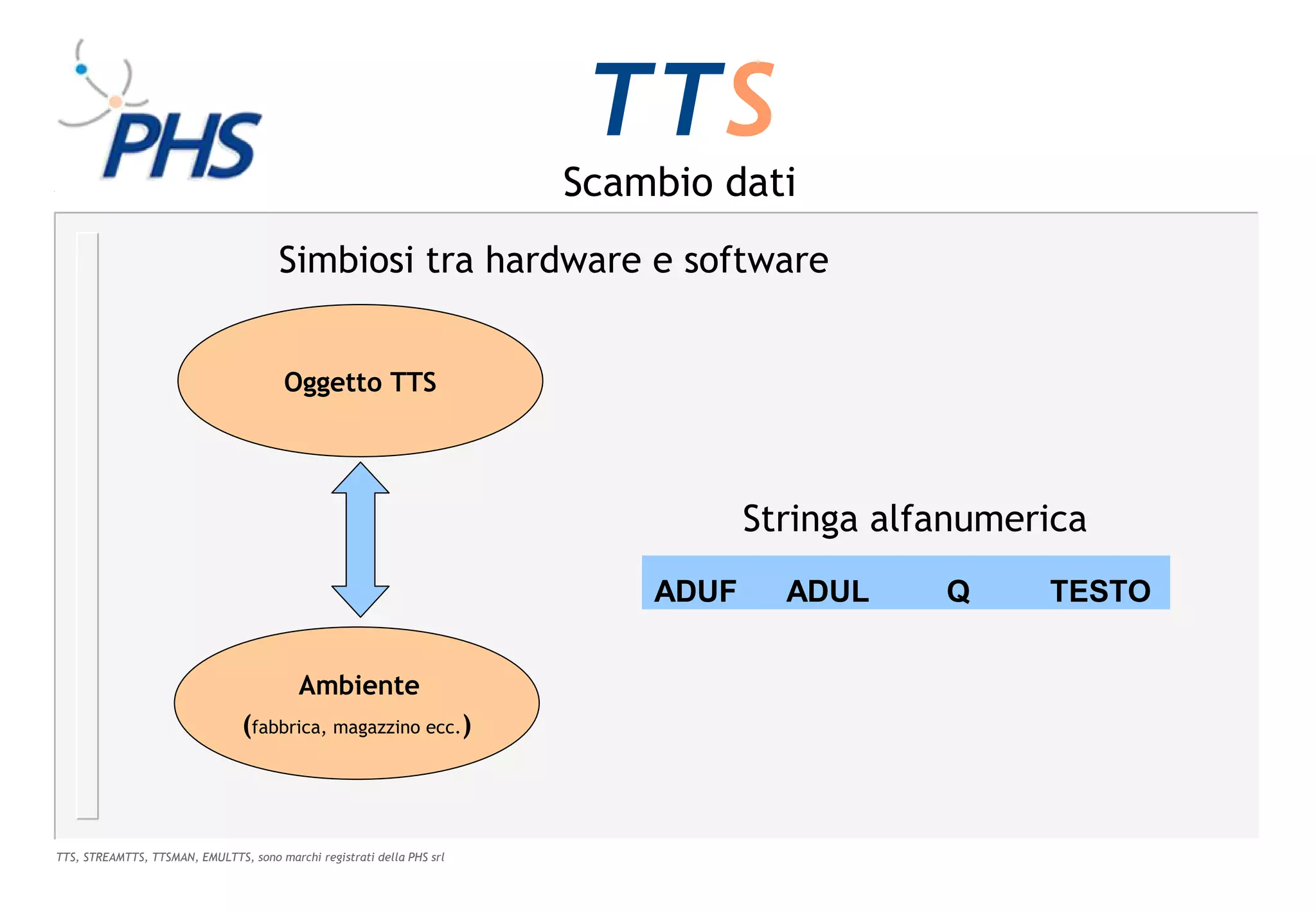

Scambio dati
Simbiosi tra hardware e software
Oggetto TTS
Stringa alfanumerica
ADUF ADUL Q TESTO
Ambiente
(fabbrica, magazzino ecc.)
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

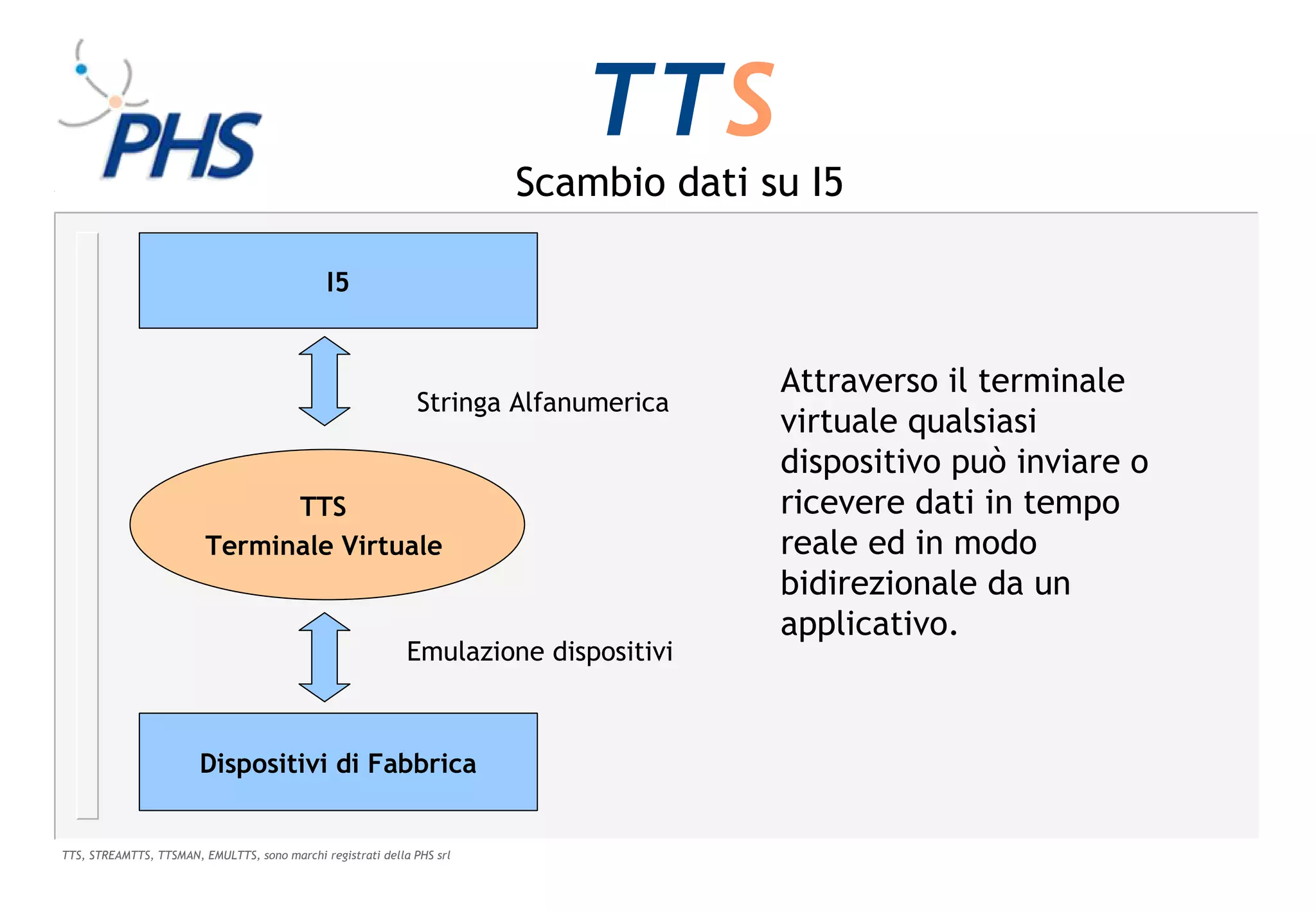

9. TTS
Scambio dati su I5
I5
Attraverso il terminale
Stringa Alfanumerica
virtuale qualsiasi
dispositivo può inviare o
TTS ricevere dati in tempo
Terminale Virtuale reale ed in modo
bidirezionale da un
applicativo.
Emulazione dispositivi
Dispositivi di Fabbrica
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

10. TTS

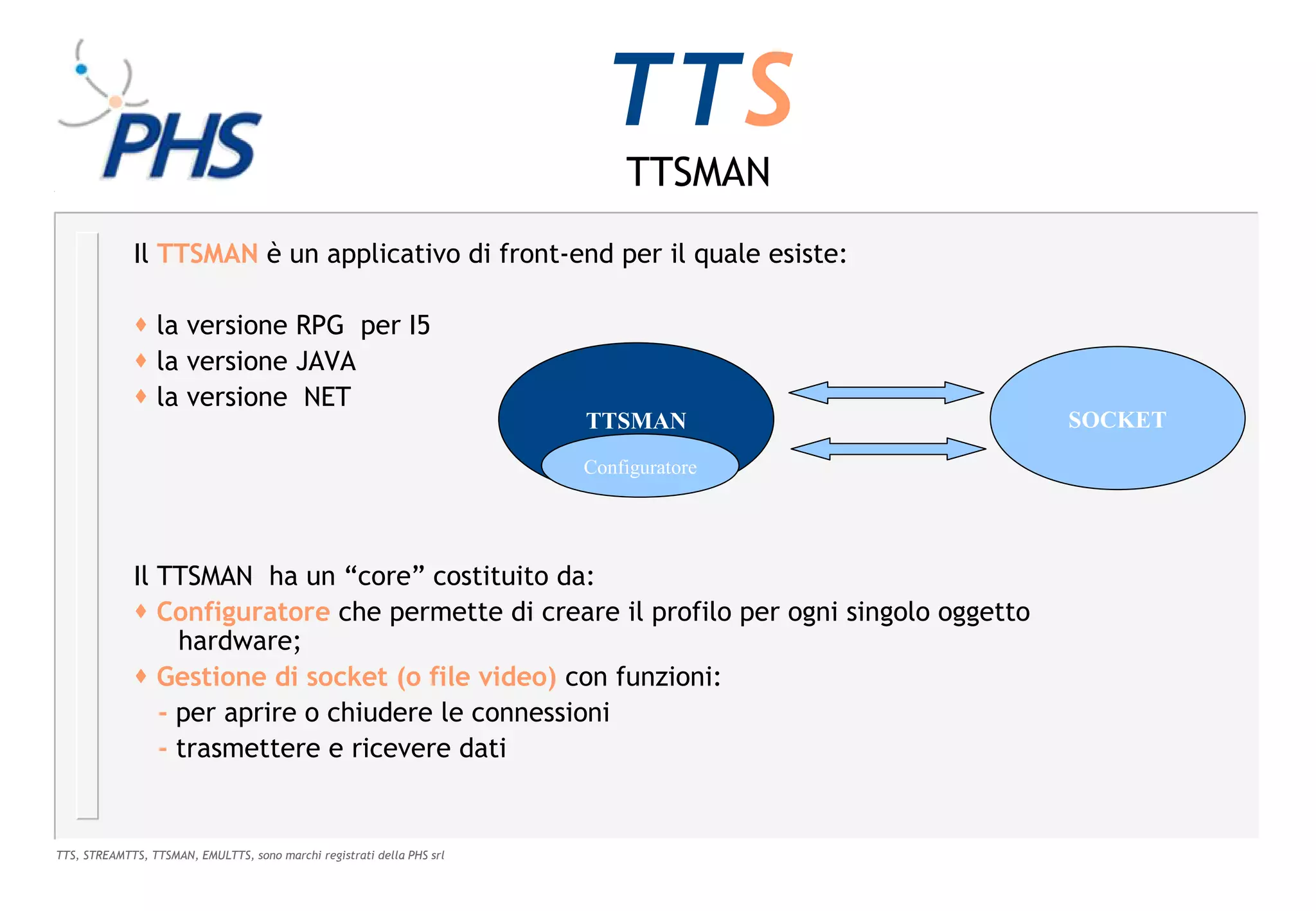

TTSMAN
Il TTSMAN è un applicativo di front-end per il quale esiste:
 la versione RPG per I5
 la versione JAVA
 la versione NET
TTSMAN SOCKET
Configuratore
Il TTSMAN ha un “core” costituito da:
 Configuratore che permette di creare il profilo per ogni singolo oggetto
hardware;
 Gestione di socket (o file video) con funzioni:
- per aprire o chiudere le connessioni
- trasmettere e ricevere dati
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

11. TTS
SDK
Lo SDK (Software Development Kit), per il TTS è costituito da:
 TTSMAN (applicativo di front-end)
 SlaveTTS (simulatore logico di uno slave)
 RS232SIM (simulatore fisico della porta RS232C)
 VCSIM (simulatore fisico dei canali virtuali)
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

12. TTS

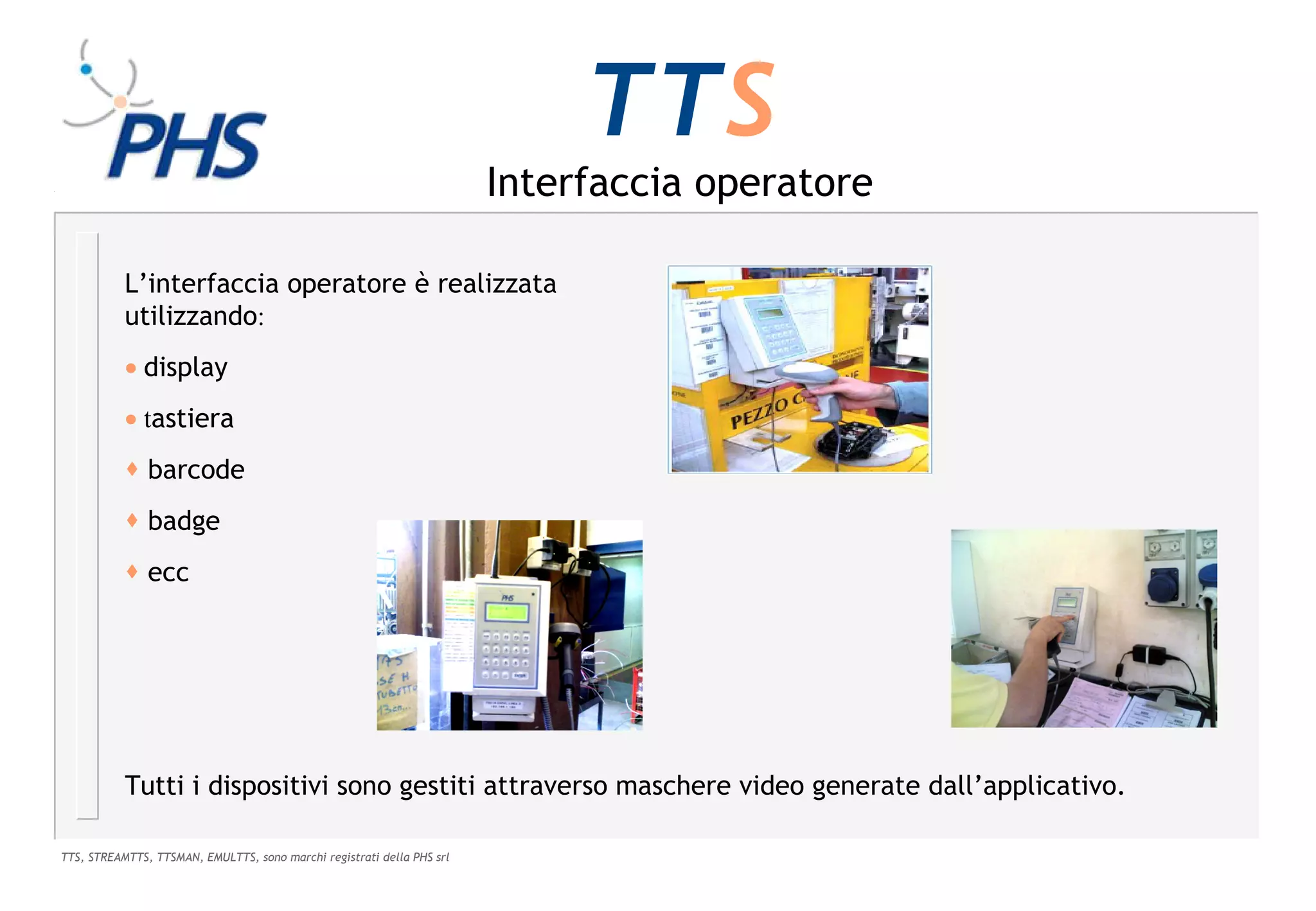

Interfaccia operatore
L’interfaccia operatore è realizzata
utilizzando:
• display
• tastiera
 barcode
 badge
 ecc
Tutti i dispositivi sono gestiti attraverso maschere video generate dall’applicativo.
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

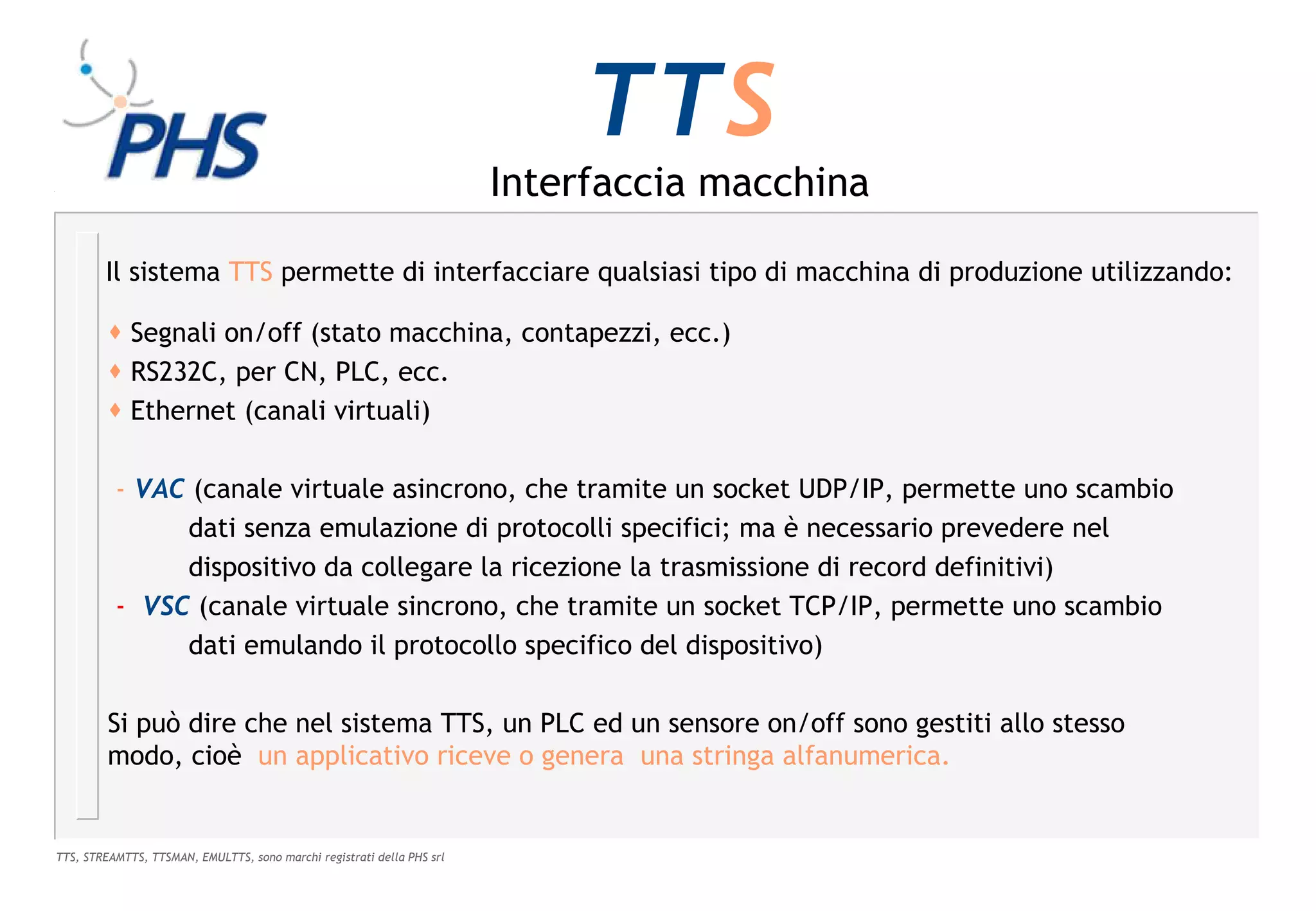

13. TTS
Interfaccia macchina
Il sistema TTS permette di interfacciare qualsiasi tipo di macchina di produzione utilizzando:
 Segnali on/off (stato macchina, contapezzi, ecc.)
 RS232C, per CN, PLC, ecc.
 Ethernet (canali virtuali)
- VAC (canale virtuale asincrono, che tramite un socket UDP/IP, permette uno scambio
dati senza emulazione di protocolli specifici; ma è necessario prevedere nel
dispositivo da collegare la ricezione la trasmissione di record definitivi)
- VSC (canale virtuale sincrono, che tramite un socket TCP/IP, permette uno scambio
dati emulando il protocollo specifico del dispositivo)
Si può dire che nel sistema TTS, un PLC ed un sensore on/off sono gestiti allo stesso
modo, cioè un applicativo riceve o genera una stringa alfanumerica.
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

14. TTS
Interfaccia macchina
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

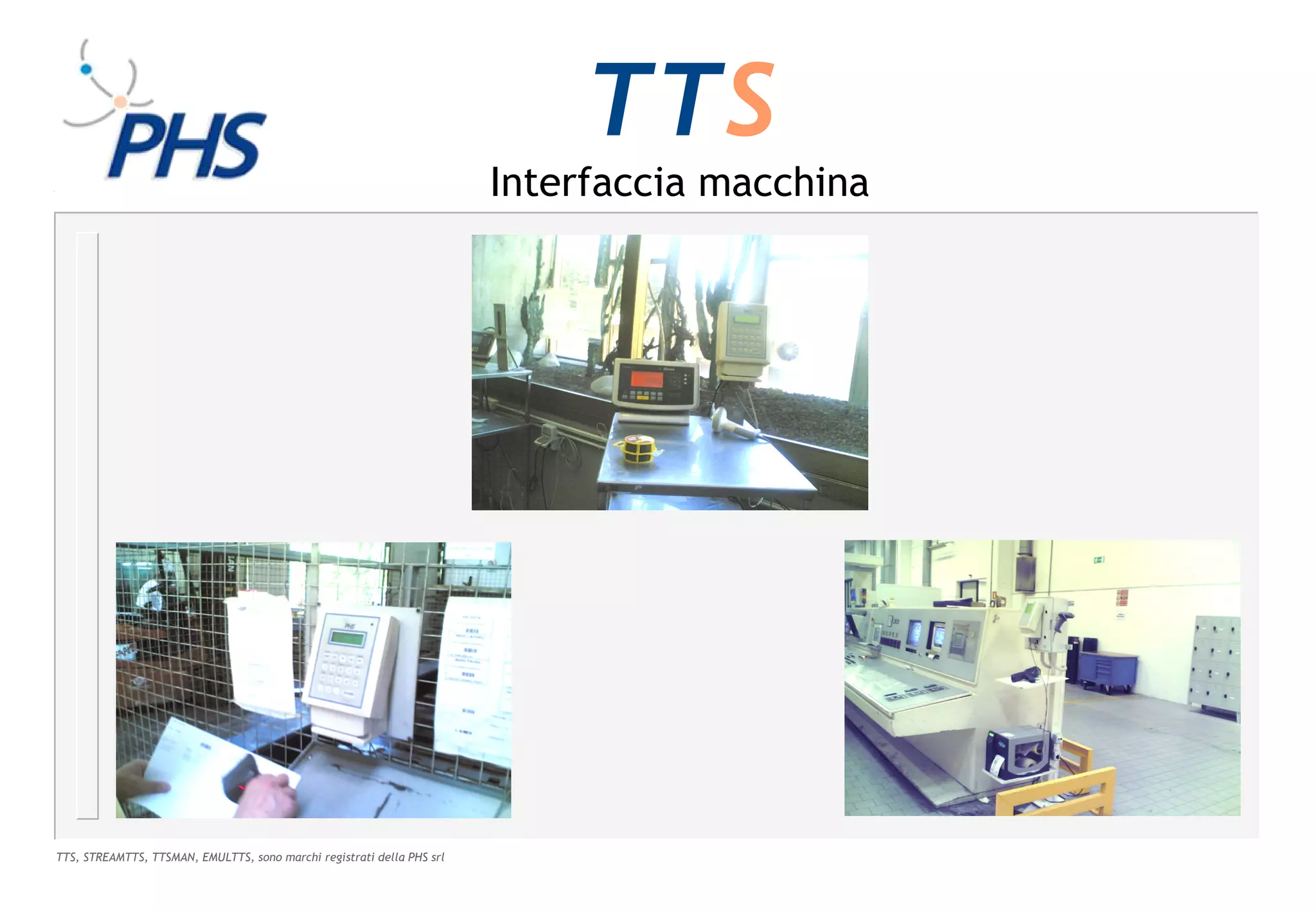

15. TTS

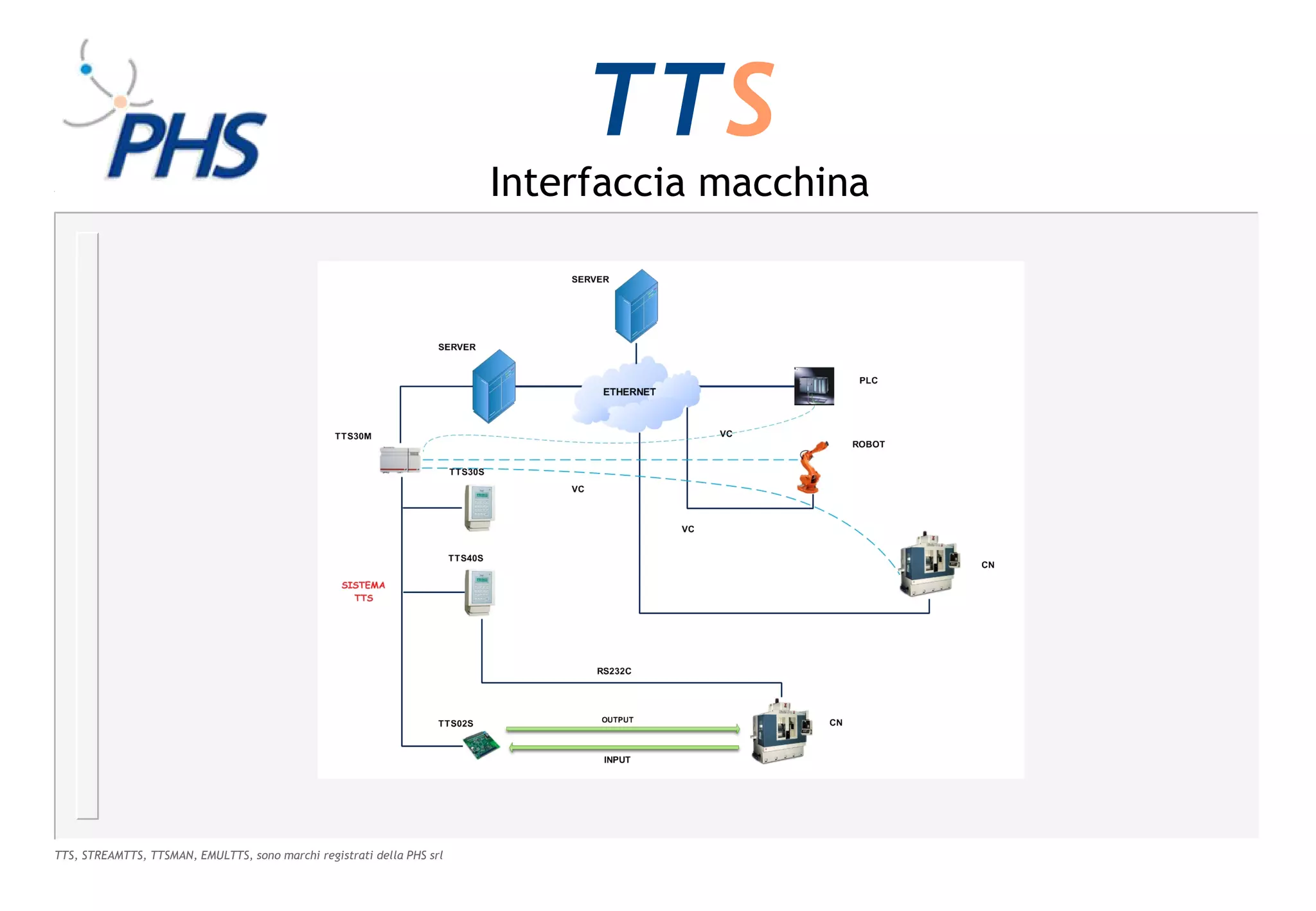

Interfaccia macchina
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

16. TTS
Esempio 1
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

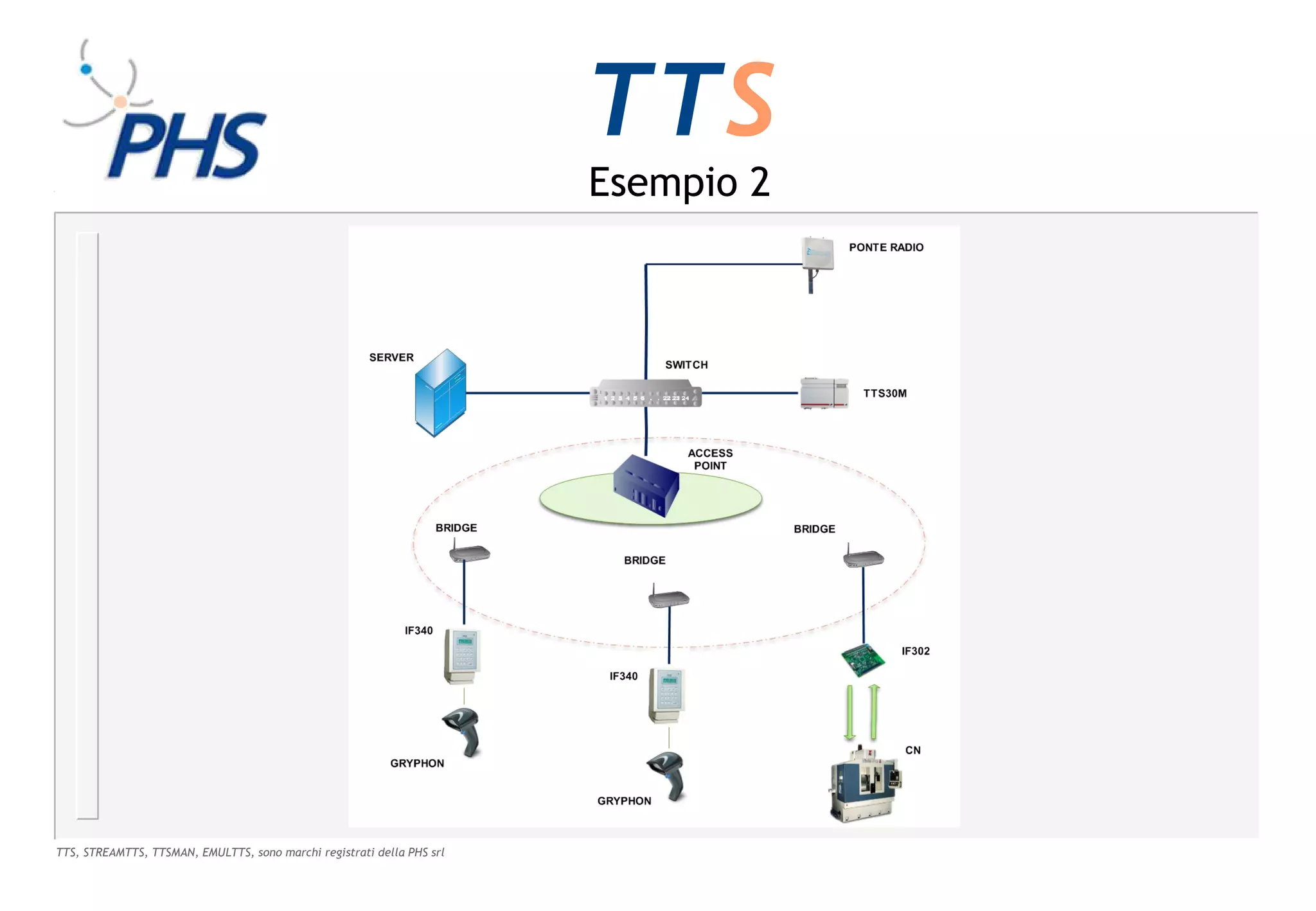

17. TTS
Esempio 2
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

18. TTS

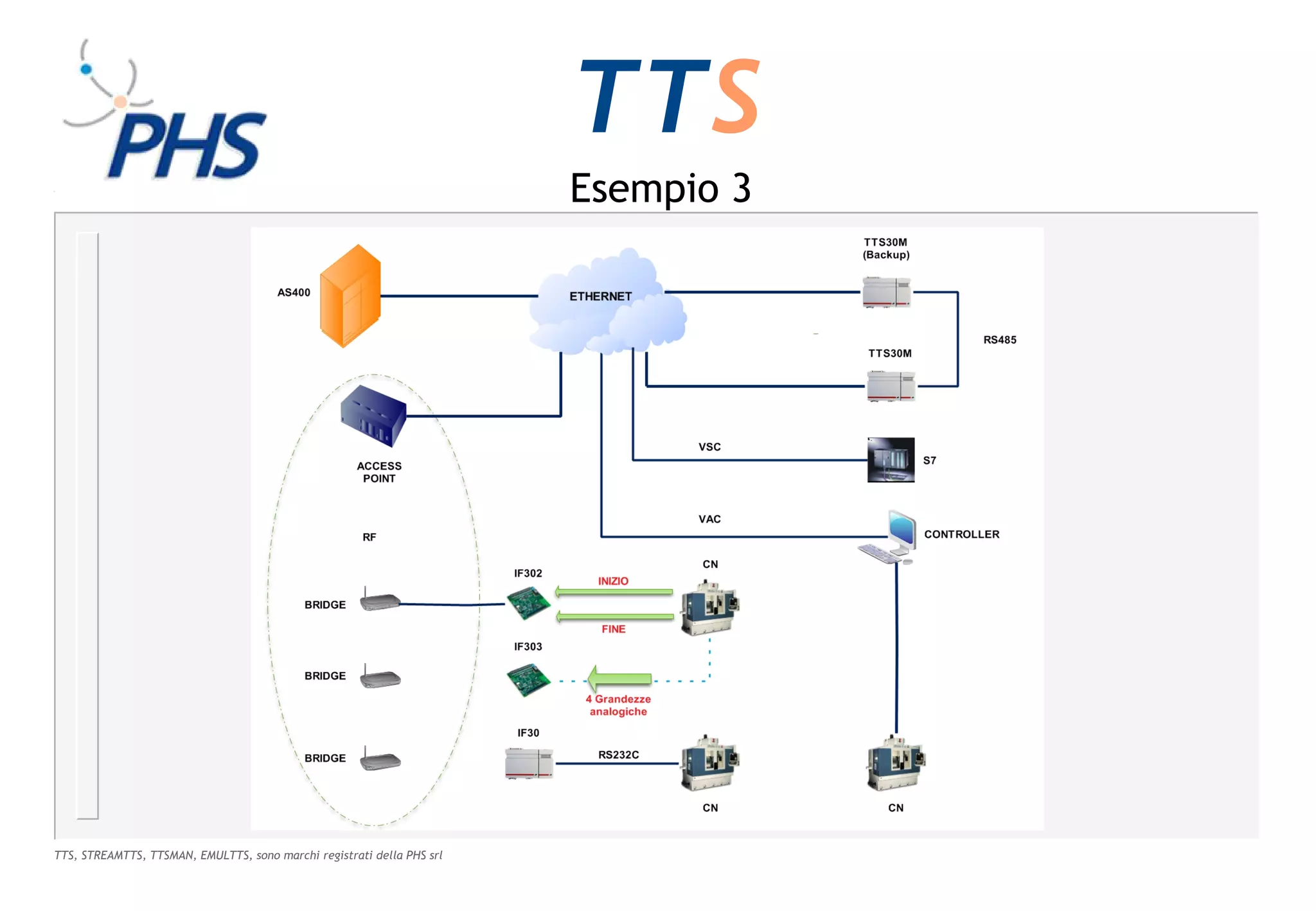

Esempio 3
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

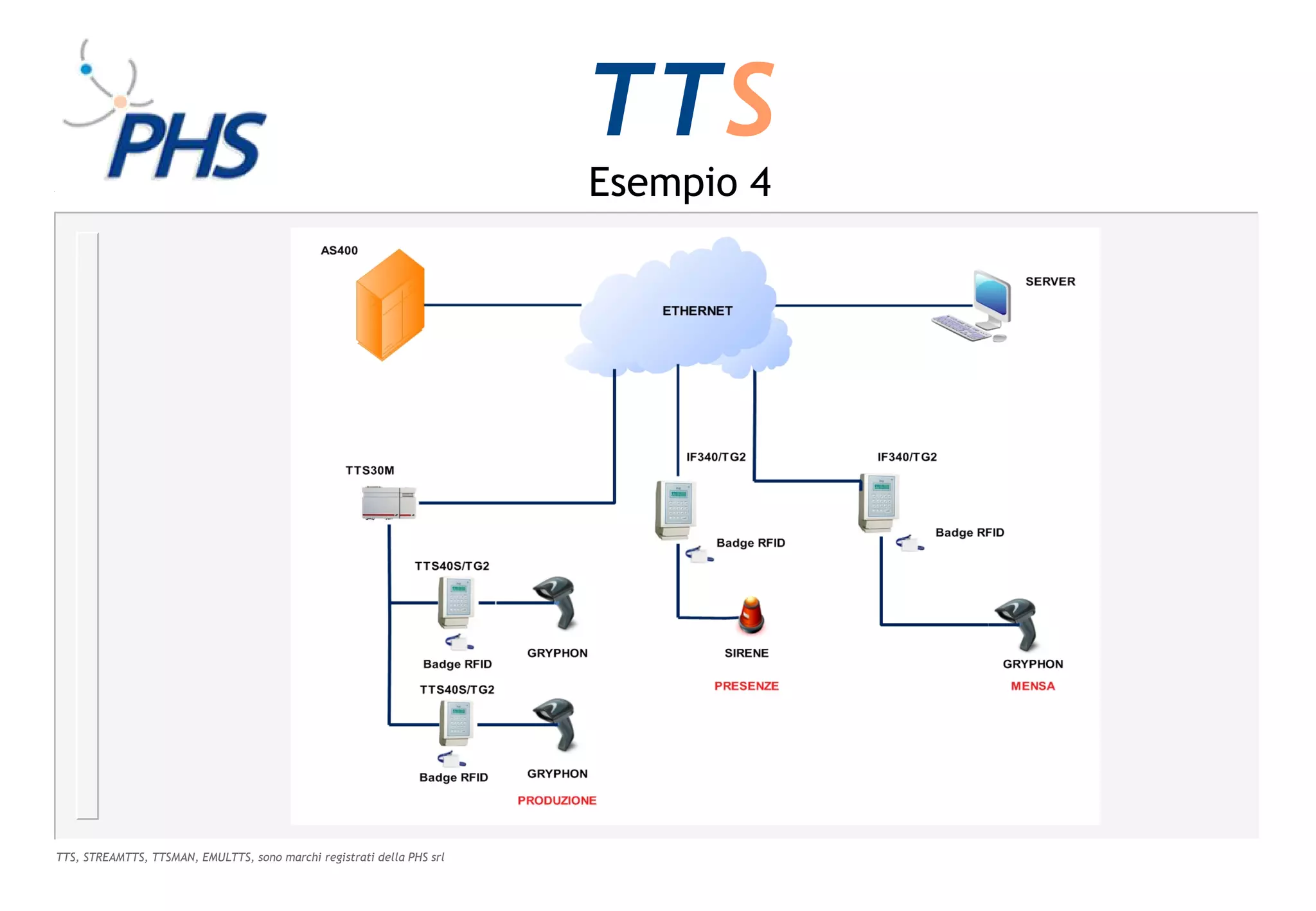

19. TTS
Esempio 4
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

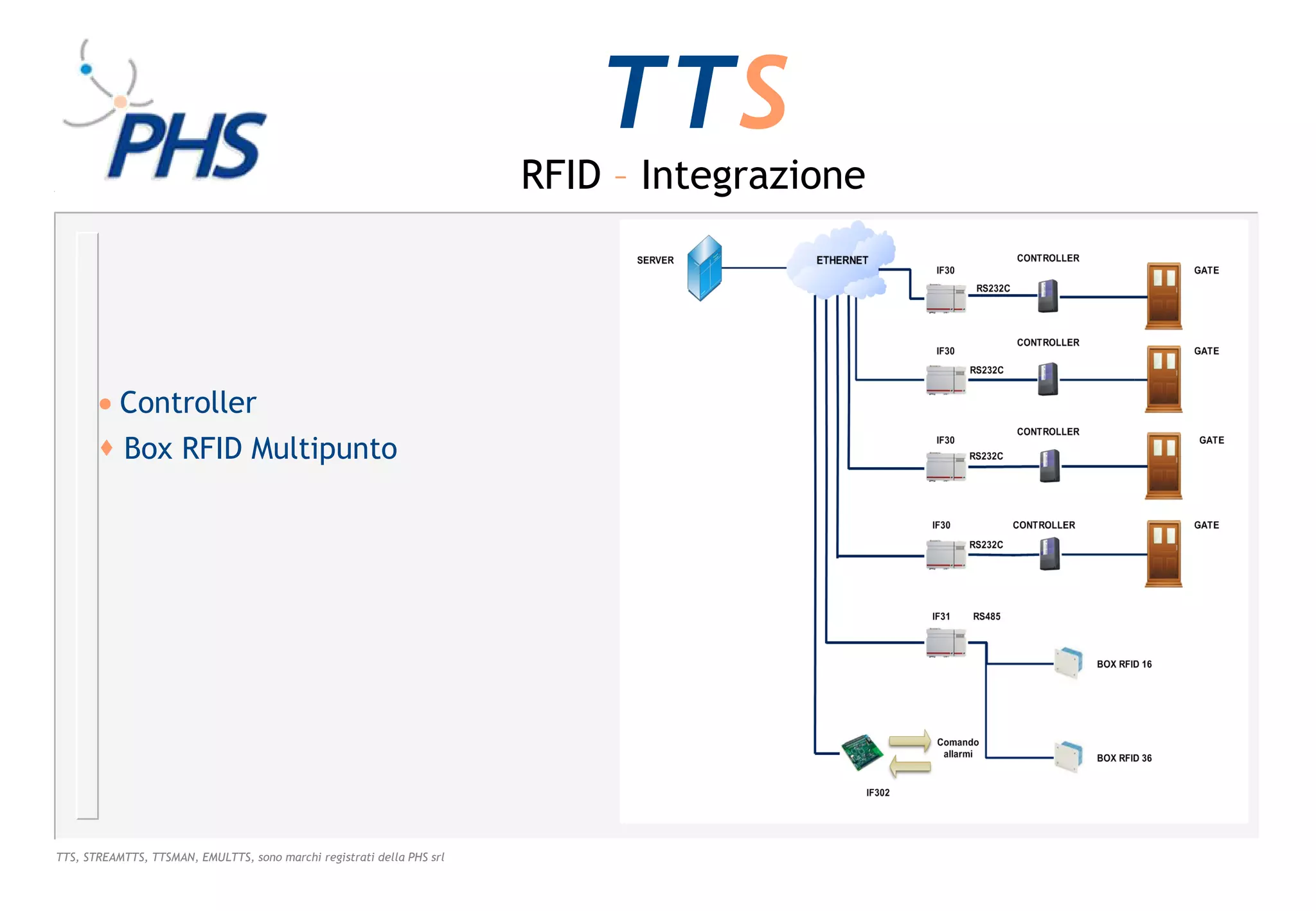

20. TTS
RFID – Integrazione
• Controller
 Box RFID Multipunto
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

21. TTS

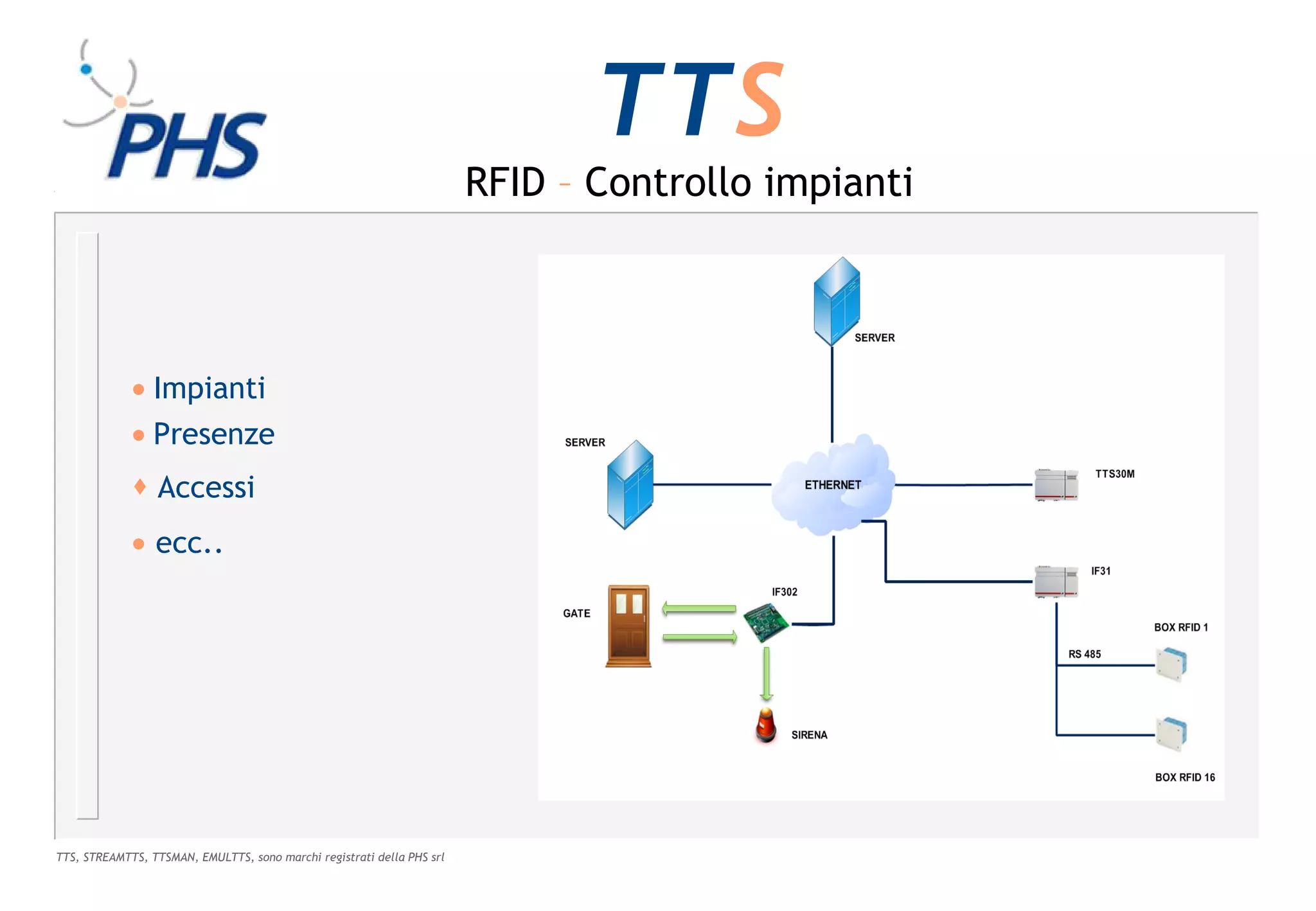

RFID – Controllo impianti
• Impianti
• Presenze
 Accessi
• ecc..
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

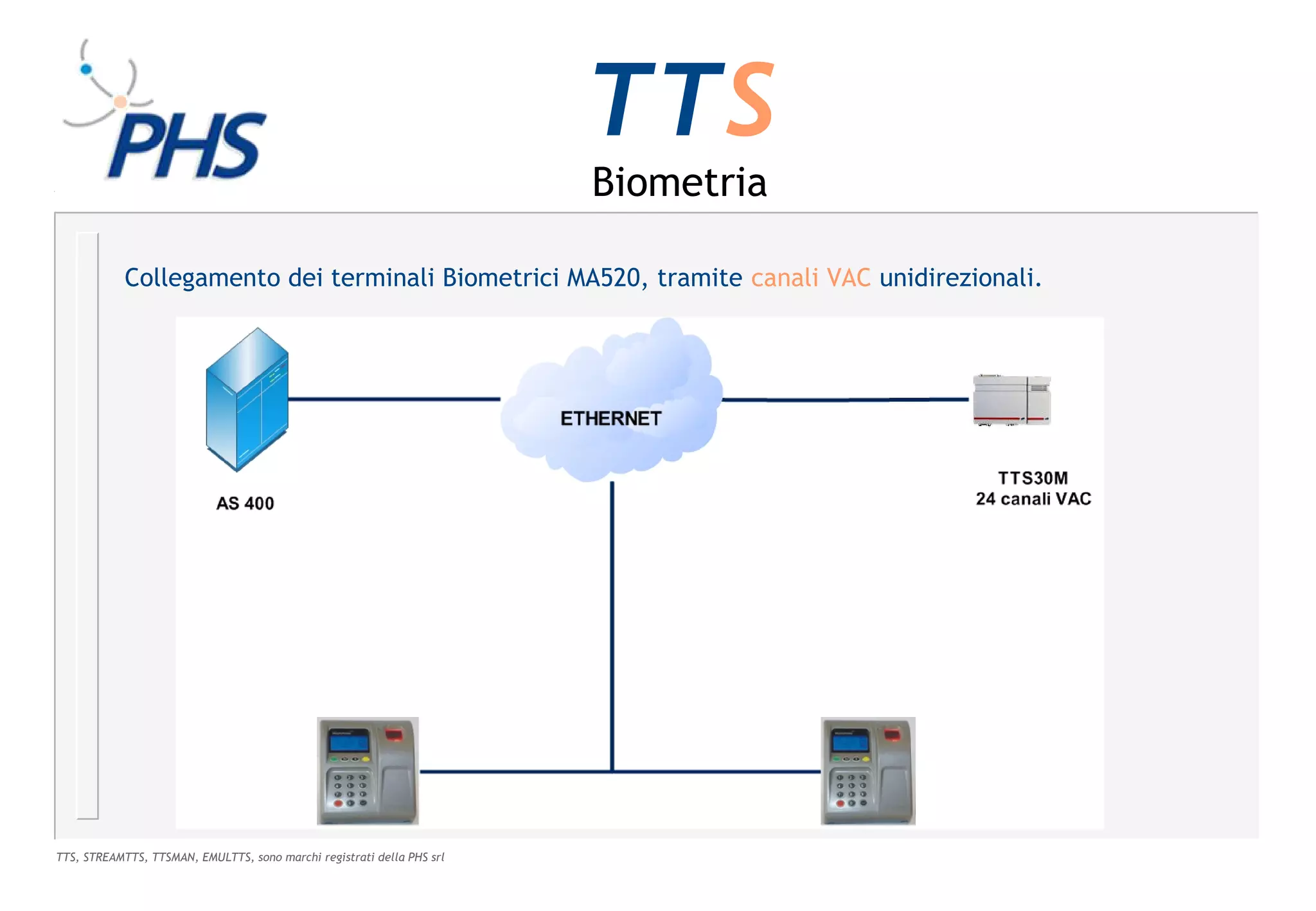

22. TTS
Biometria
Collegamento dei terminali Biometrici MA520, tramite canali VAC unidirezionali.
TTS, STREAMTTS, TTSMAN, EMULTTS, sono marchi registrati della PHS srl

23. TTS

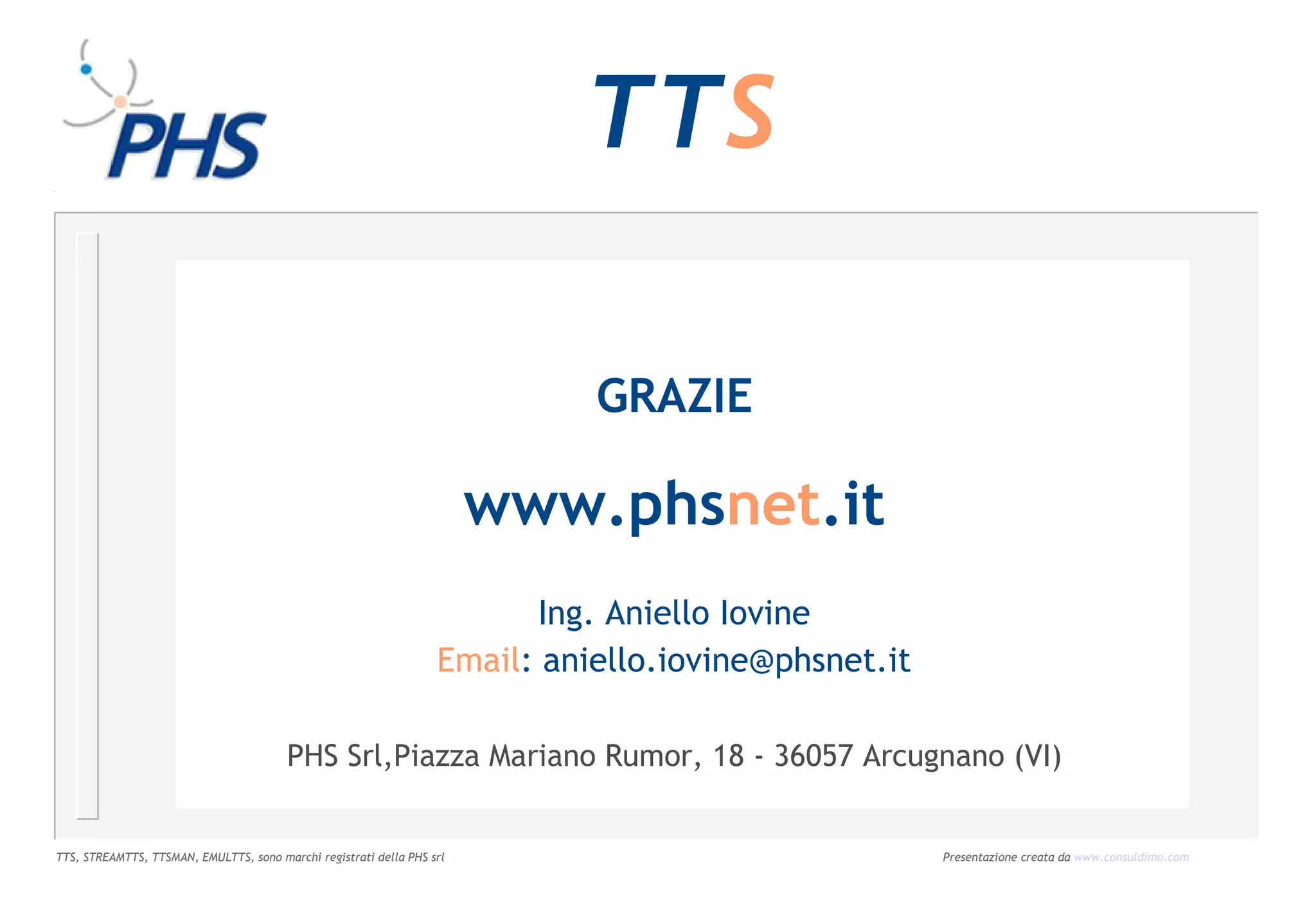

GRAZIE
www.phsnet.it
Ing. Aniello Iovine
Email: aniello.iovine@phsnet.it
PHS Srl,Piazza Mariano Rumor, 18 - 36057 Arcugnano (VI)
