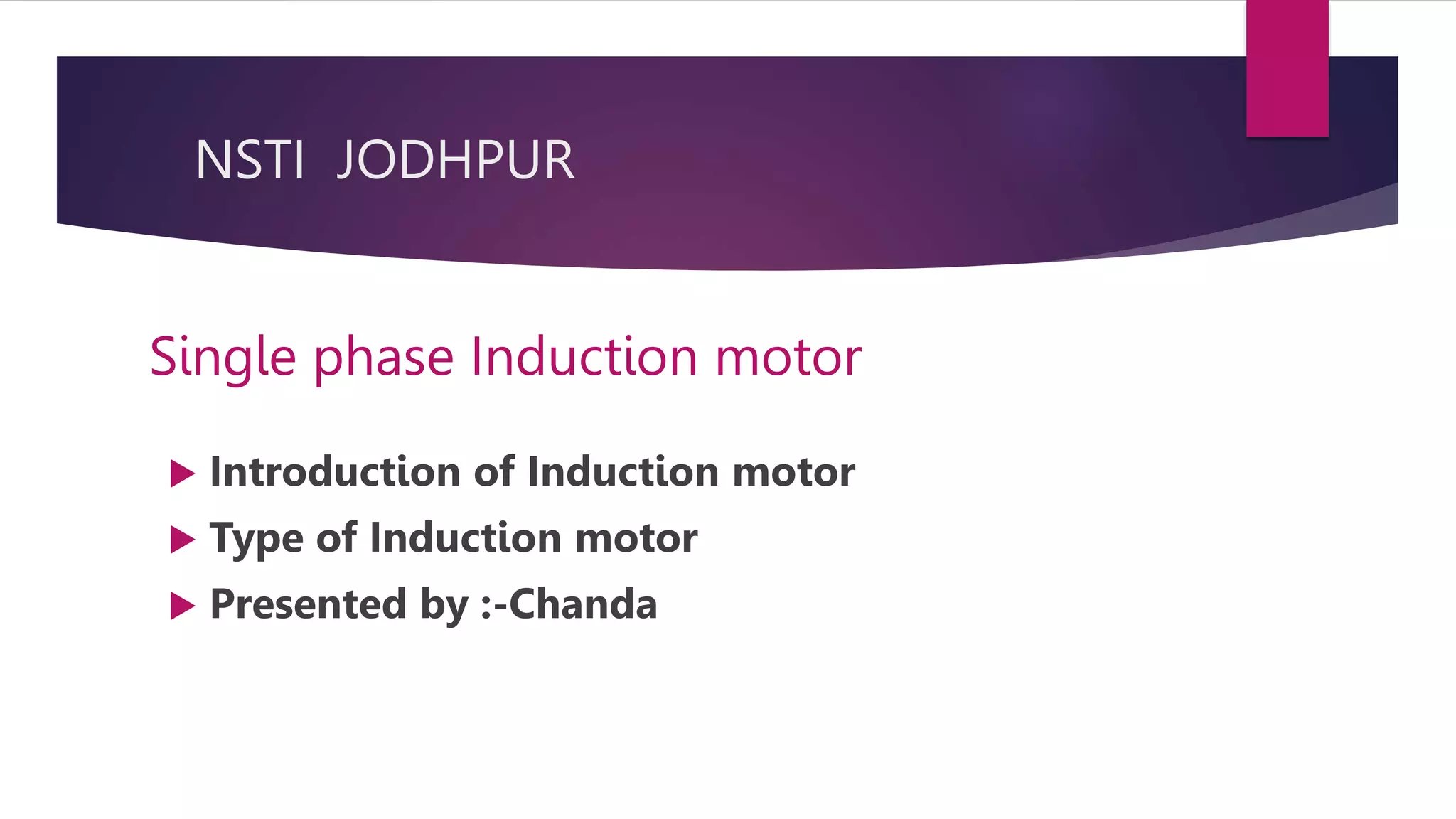

NSTI JODHPUR
Single phaseInduction motor
Introduction of Induction motor
Type of Induction motor
Presented by :-Chanda
3.
Single phase induction
motor
•INTRODUCTION :-इंडक्शन मोटर में घूमने वाला चंबकीय क्षेत्र पैदा करने क
े ललए कम से कम 2
पेज वाली सप्लाई आवश्यक है
• चंबकीय क्षेत्र क
े कारण ही मोटर SELF START होती है
• इसमें तीन फ
े ज वाइंलडंग क
े स्थान पर एकल फ
े ज वाइंलडंग स्थालपत की जाती है
• जब मोटर को लवद् यत स्रोत से संयोलजत लकया जाता है तो स्टेटर में घूमने वाला चंबकीय क्षेत्र पैदा
नहींहोता है परंत वह प्रत्यावती स्वभाव वाला होता है
• यह फ्लक्स कोई प्रणामी टॉचच पैदा नहींकर पाता और मोटर स्वयं चालू नहींहो पाती।
• लसंगल फ
े ज मोटर क
े स्टेटर पर दो वाइंलडंग स्थालपत की जाती है लजसे स्टालटिंग तथा रलनंग
वाइंलडंग कहते हैं।
• इि प्रकारकी मोटर का रोटर squirrel
cage क
े प्रकार का होता है
स्टेटि पर दो वाइंसडंग लथासपत की जाती है
सजन्हें रसनंग वाइंसडंग तथा स्टासटिंग वाइंसडंग
कहते है
इन दोनों वाइंसडंग एक दू िरे िे 90 सडग्री
अंतर पर लथासपत की जाती है
रसनंग वाइंसडंग को मोटे तार िे बनाया जाता
है और उिे खाचो में असिक गहराई पर
लथासपत की जाती है सजििे सक इिका
प्रसतरोि सनम्न तथा इंडक्टेंि उच्च रहे
9.
स्टासटिंग वाइंसडंग कोपतले तार िे बनाया जाता है
और इििे खाचॊ में कम गहराई पर लथासपत सकया
जाता है सजििे सक इिका प्रसतरोि उच्च तथा
इंडक्टेंि सनम्न रहे
कायसप्रणाली :- रसनंग वाइंसडंग का इंडक्टेंि क
ु छ
होने क
े कारण इि में प्रवासहत होने वाली सविुत
िारा आरोसपत वोल्टेज िे लगभग 40 िे 50 सडग्री
सपछड जाती है जबसक स्टासटिंग वाइंसडंग का
इंडक्टेंि सनम्न होने क
े कारण सविुत िाराआरोसपत
वोल्टे िे लगभग इन फ
े ज 10 िे 15 सडग्री पश्चगामी
में रहती है
10.
प्रयोग :- इिमोटर का टॉक
स तथा पावर फ
ै क्टर का
मान सनम्न होने क
े कारण इिका उपयोग छोटे पंप
,मशीन , वासशंग मशीन,फ
ै न आसद में सकया जाता
हैं।
घूणसन सदशा पररवतसन :- इि प्रकार की रसनंग या
स्टासटिंग वाइंसडंग क
े ियोजन की सदशा पररवसतसत
करक
े मोटर की घूणसन सदशा पररवसतसत की जा
िकती हैं
0.5 HP तक की क्षमता में बनाई जाती है
पावर फ
ै क्टर का मान 0.3 िे 0.4 क
े बीच होता हैं
