Dokumen ini menjelaskan dasar-dasar panel kontrol industri, yang merupakan kumpulan komponen elektronik untuk memonitor dan mengontrol peralatan industri. Contoh komponen yang diuraikan meliputi pemutus sirkuit utama, penyuplai daya AC dan DC, PLC sebagai pusat pengolahan, serta HMI sebagai antarmuka pengguna. Masing-masing komponen berperan penting dalam memastikan operasi efisien dan aman pada fasilitas industri.

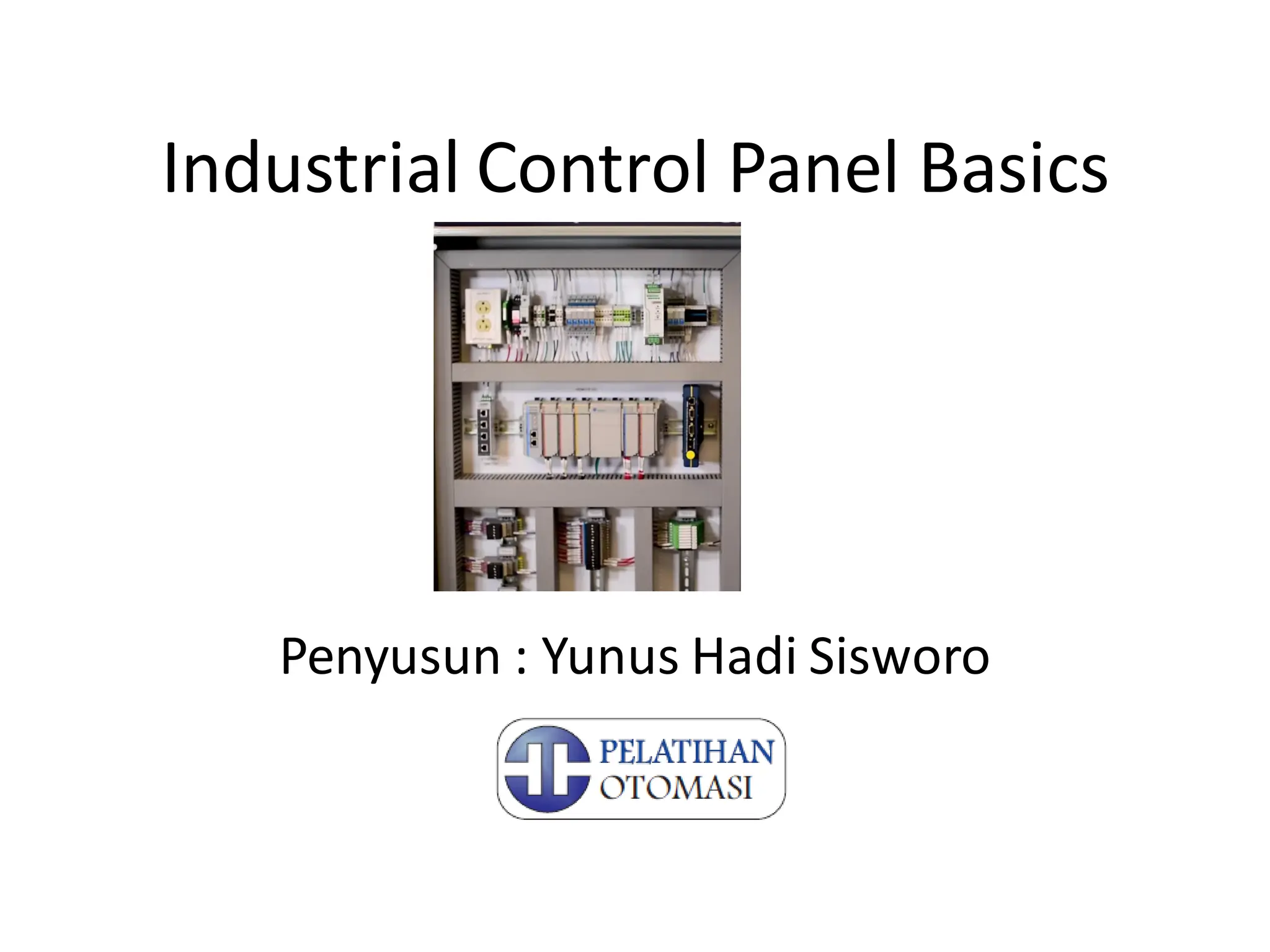

1. Industrial Control Panel Basics
Penyusun : Yunus Hadi Sisworo

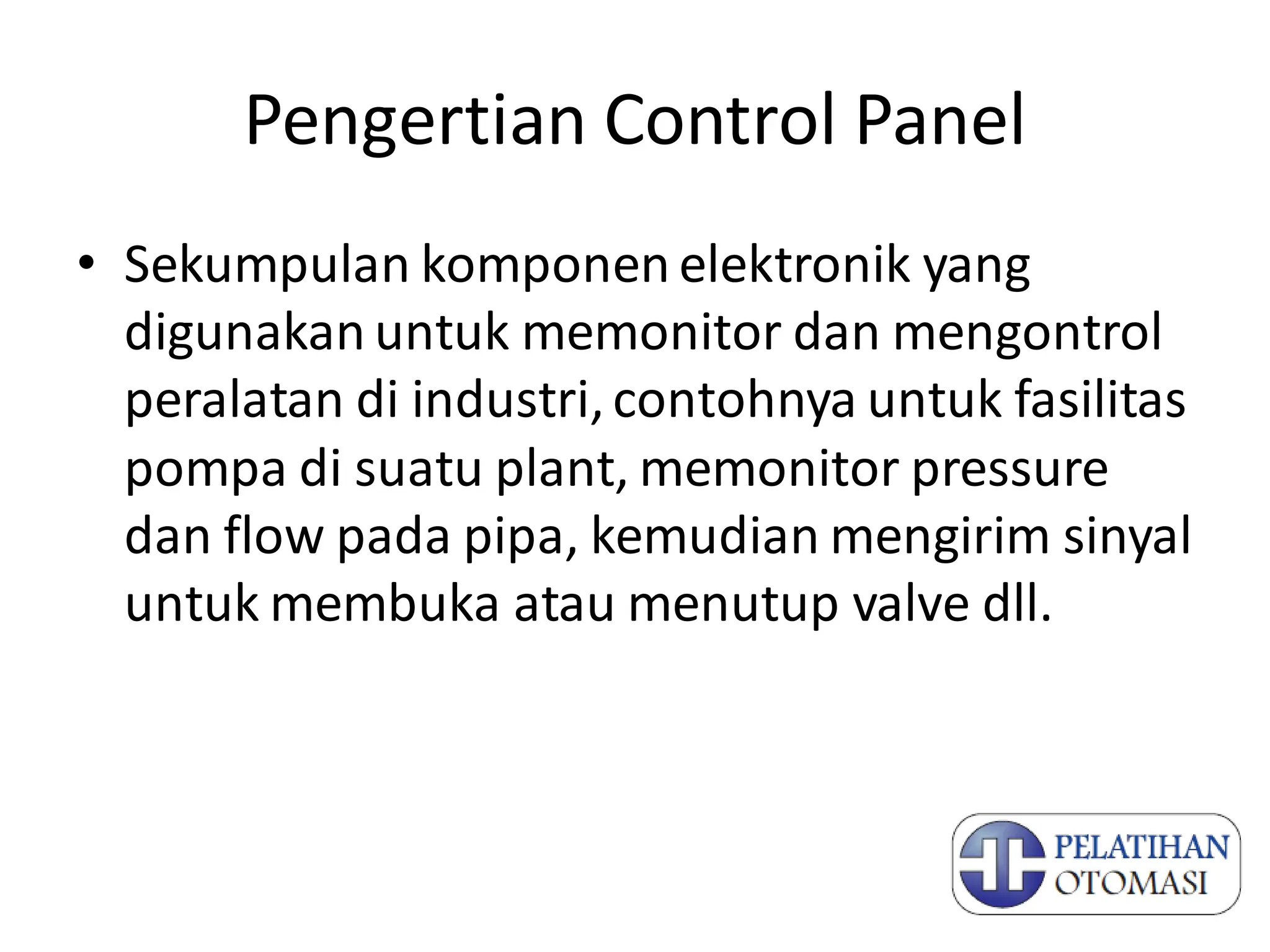

2. Pengertian Control Panel
• Sekumpulan komponen elektronik yang
digunakan untuk memonitor dan mengontrol
peralatan di industri,contohnya untuk fasilitas
pompa di suatu plant, memonitor pressure
dan flow pada pipa, kemudian mengirim sinyal
untuk membuka atau menutup valve dll.

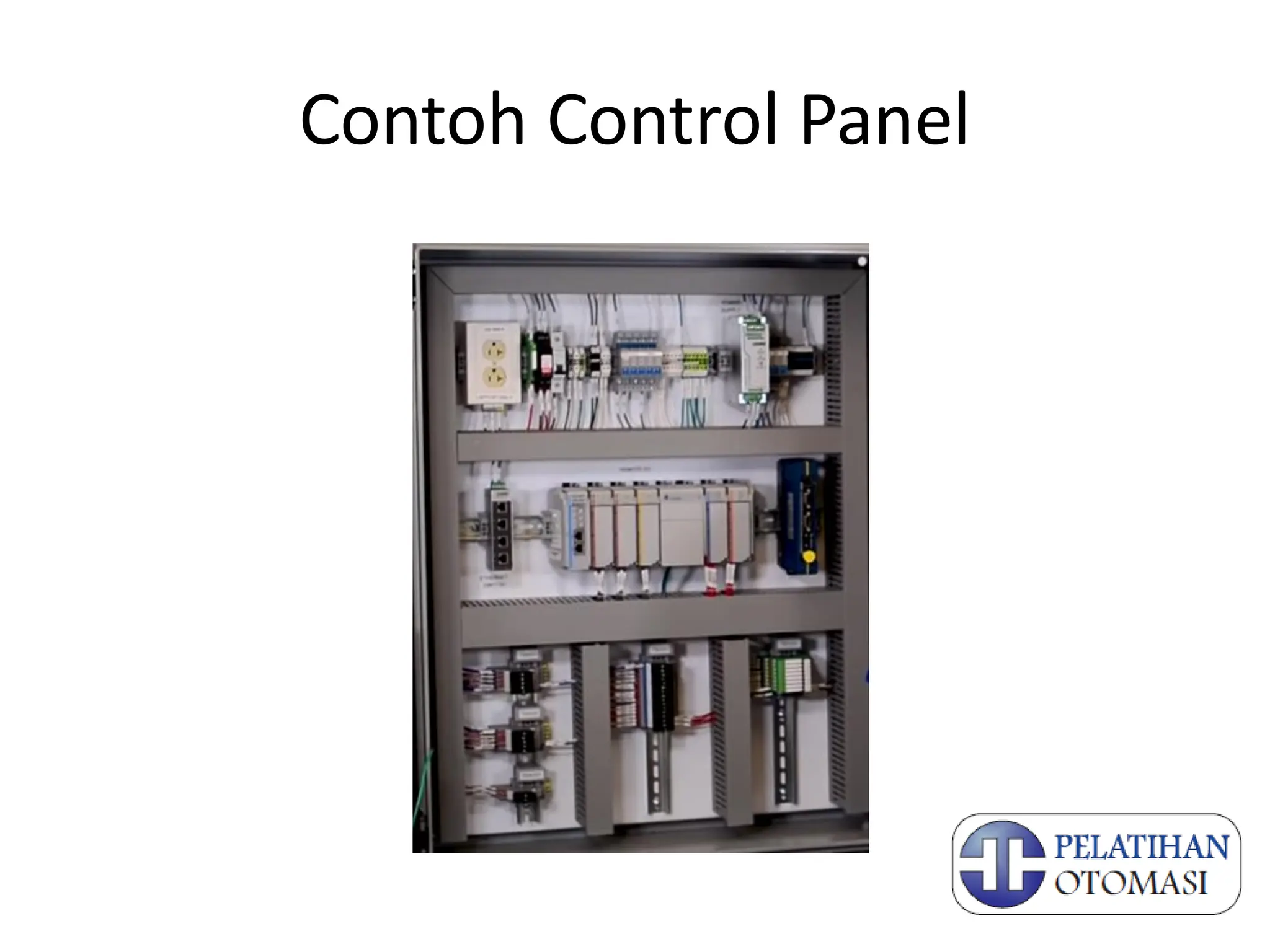

3. Contoh Control Panel

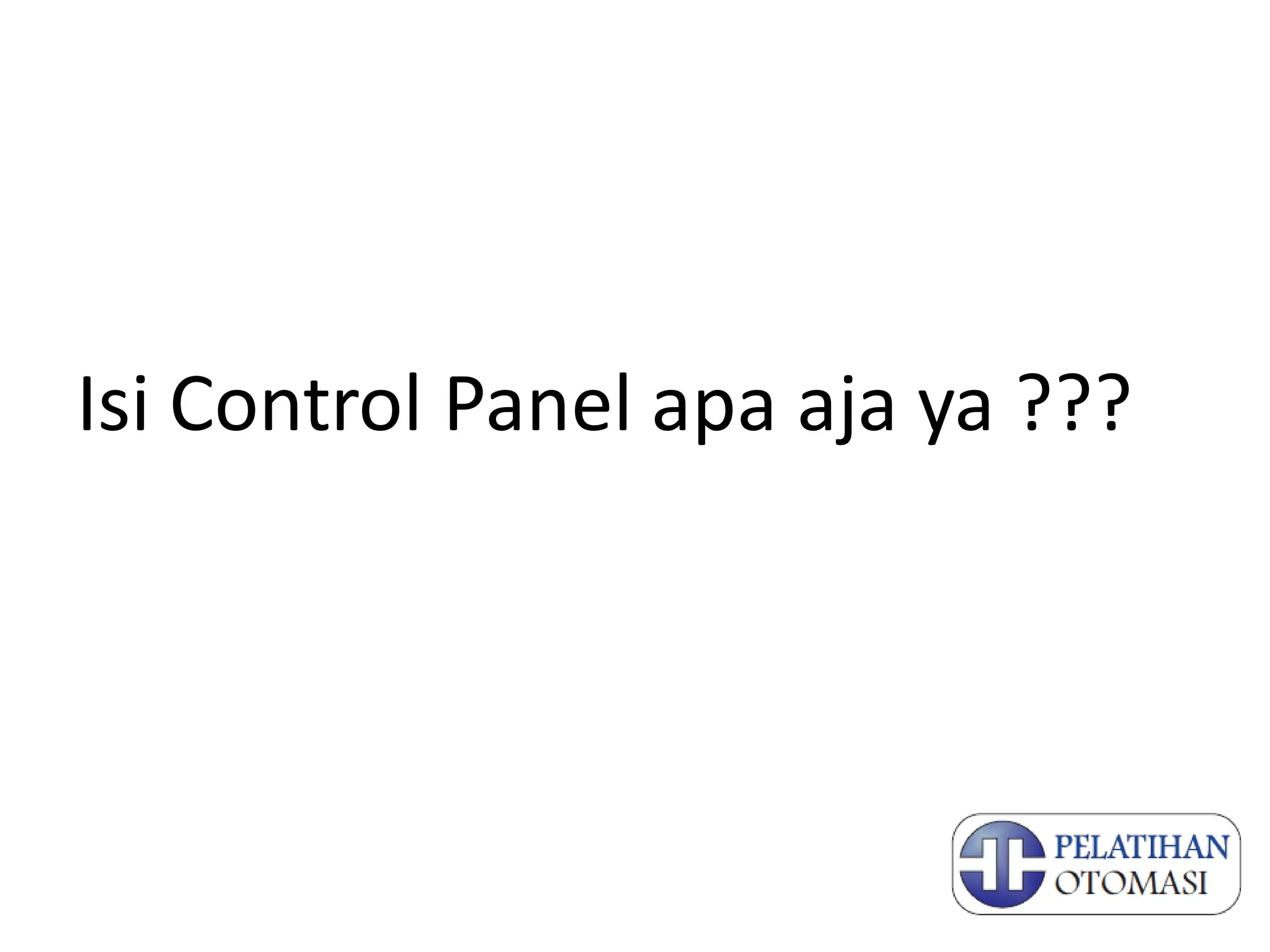

4. Isi Control Panel apa aja ya ???

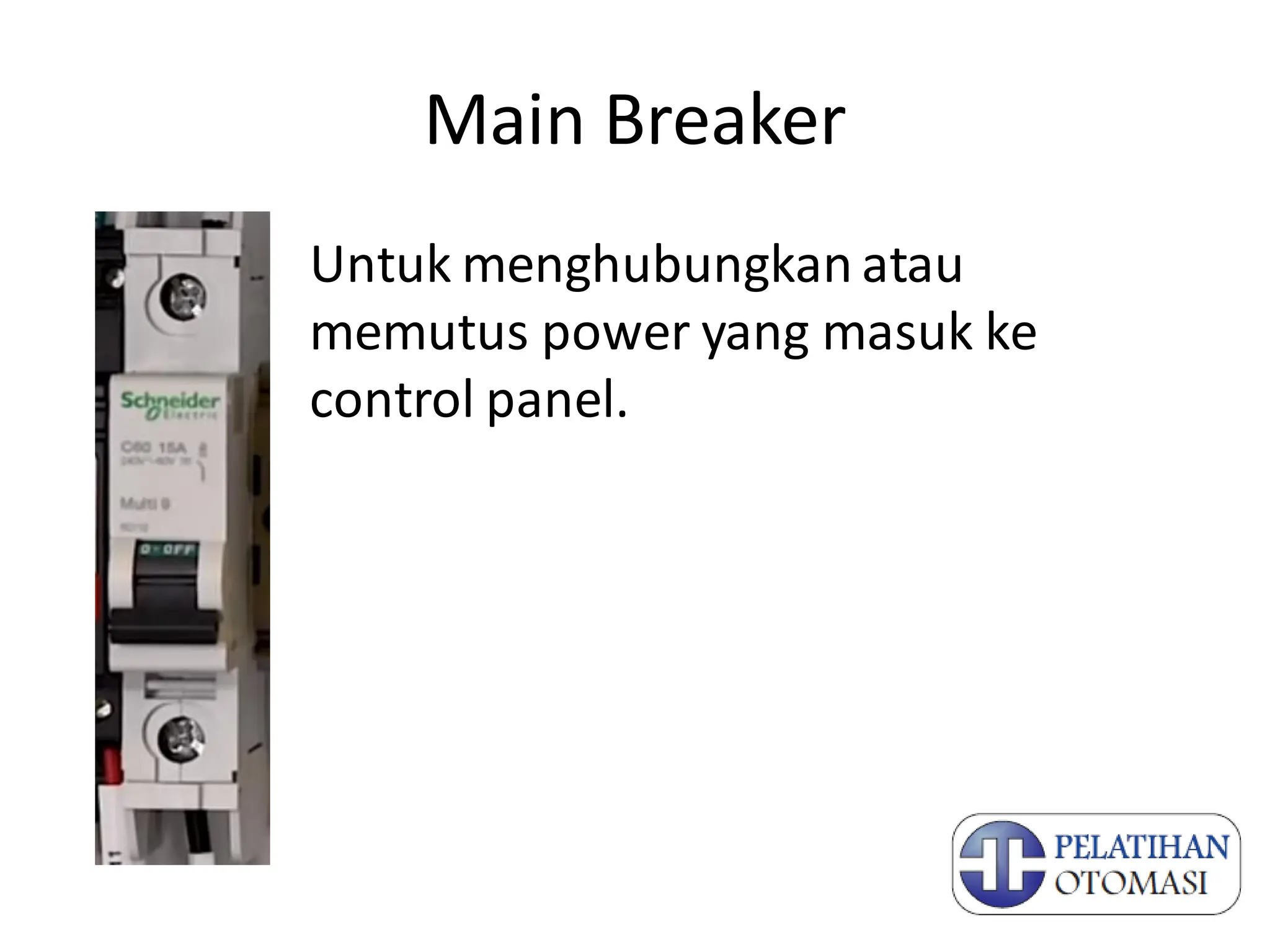

5. Main Breaker
Untuk menghubungkan atau
memutus power yang masuk ke
control panel.

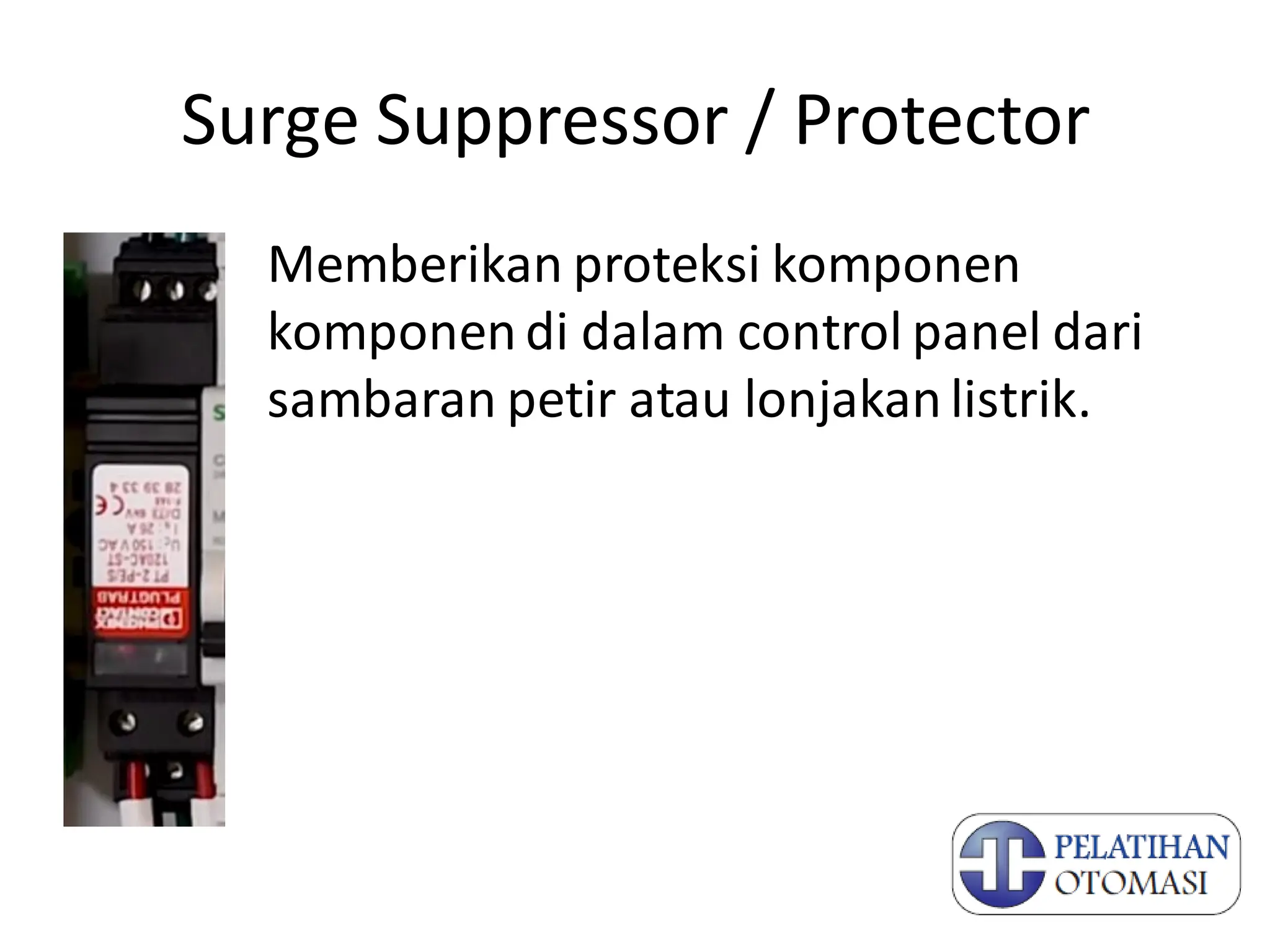

6. Surge Suppressor / Protector
Memberikan proteksi komponen
komponen di dalam control panel dari
sambaran petir atau lonjakan listrik.

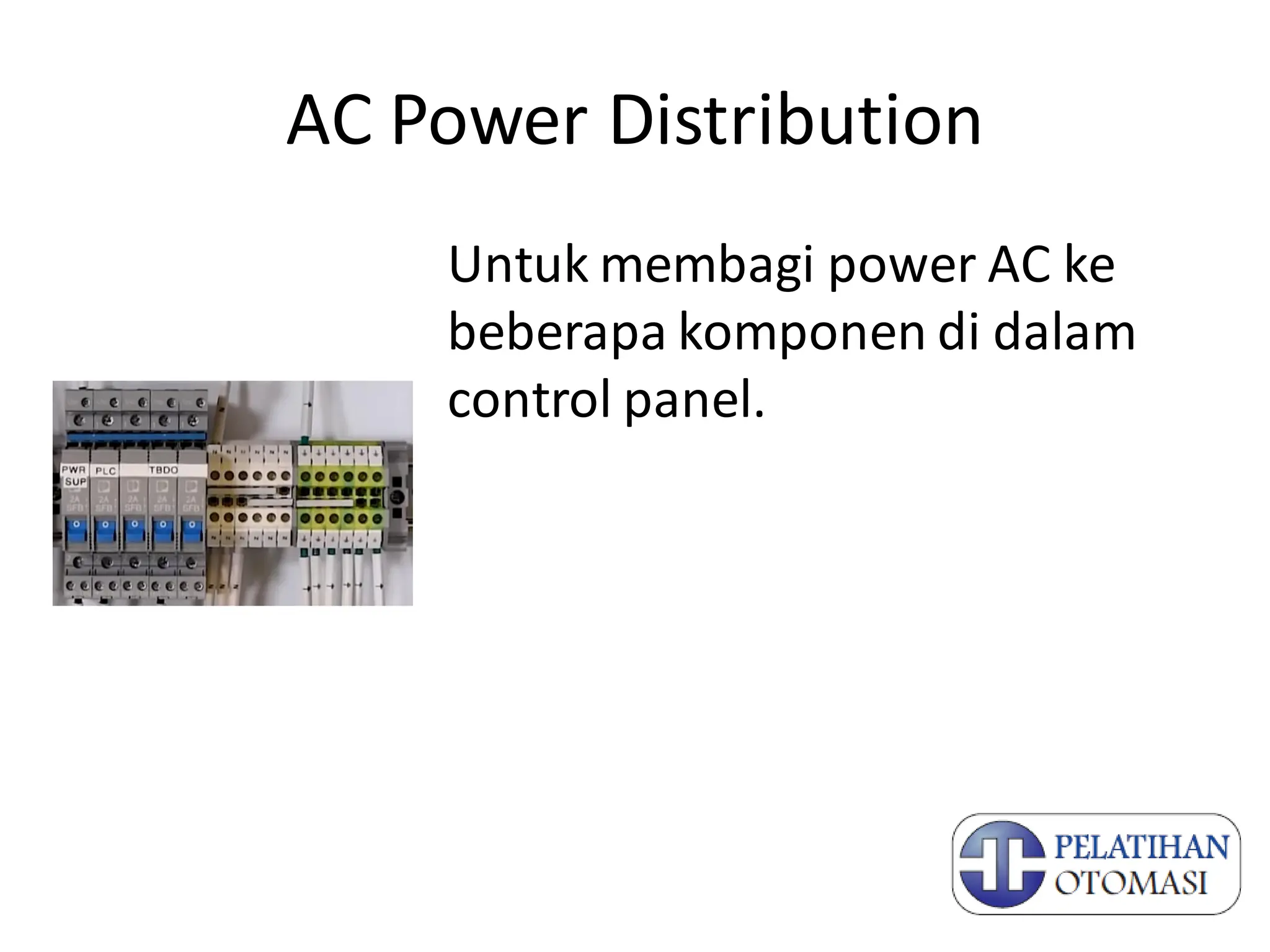

7. AC Power Distribution
Untuk membagi power AC ke
beberapa komponen di dalam
control panel.

8. DC Power Supply
Mengubah tegangan 220 V AC menjadi
tegangan 24 V DC.

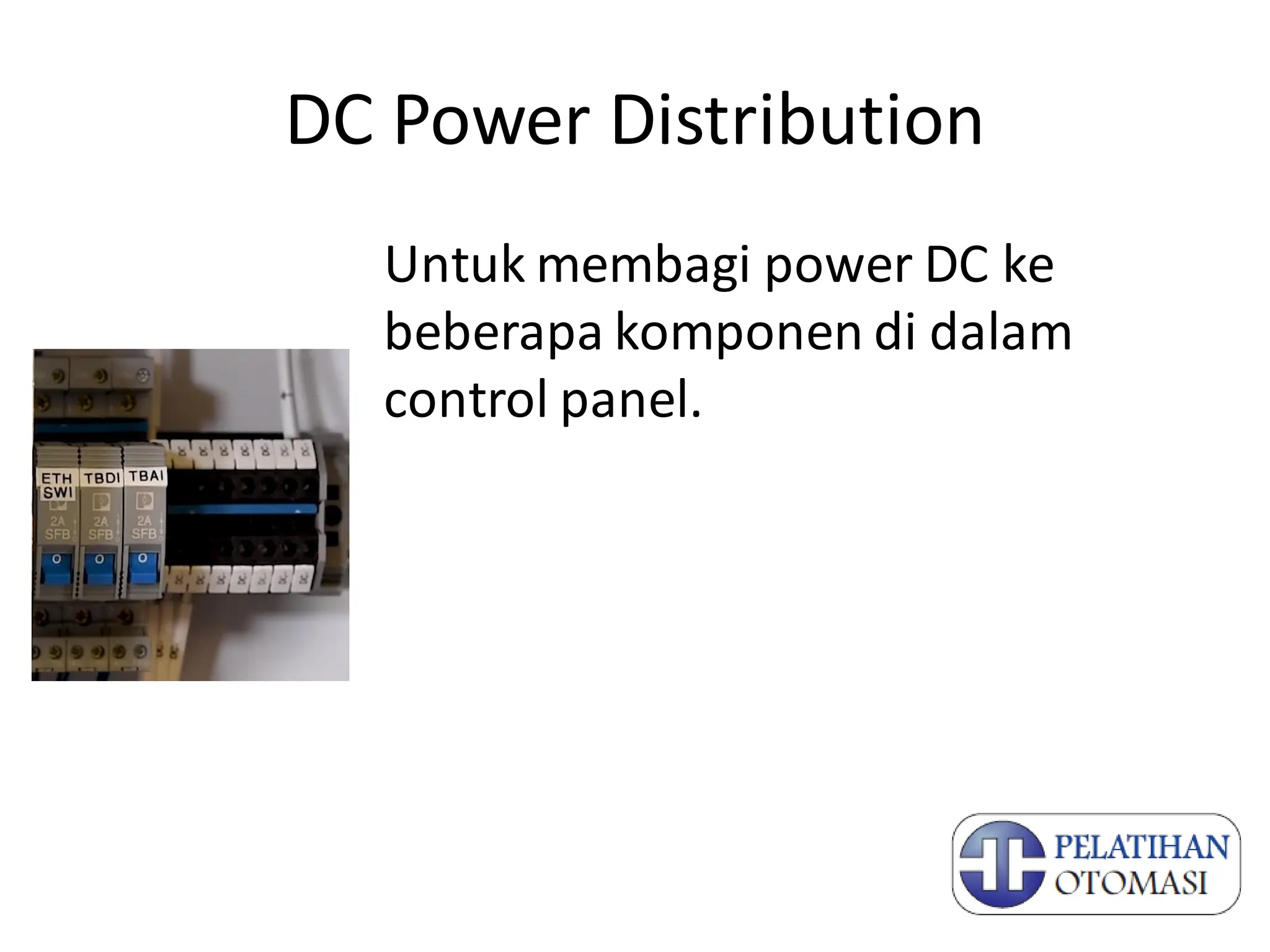

9. DC Power Distribution
Untuk membagi power DC ke
beberapa komponen di dalam
control panel.

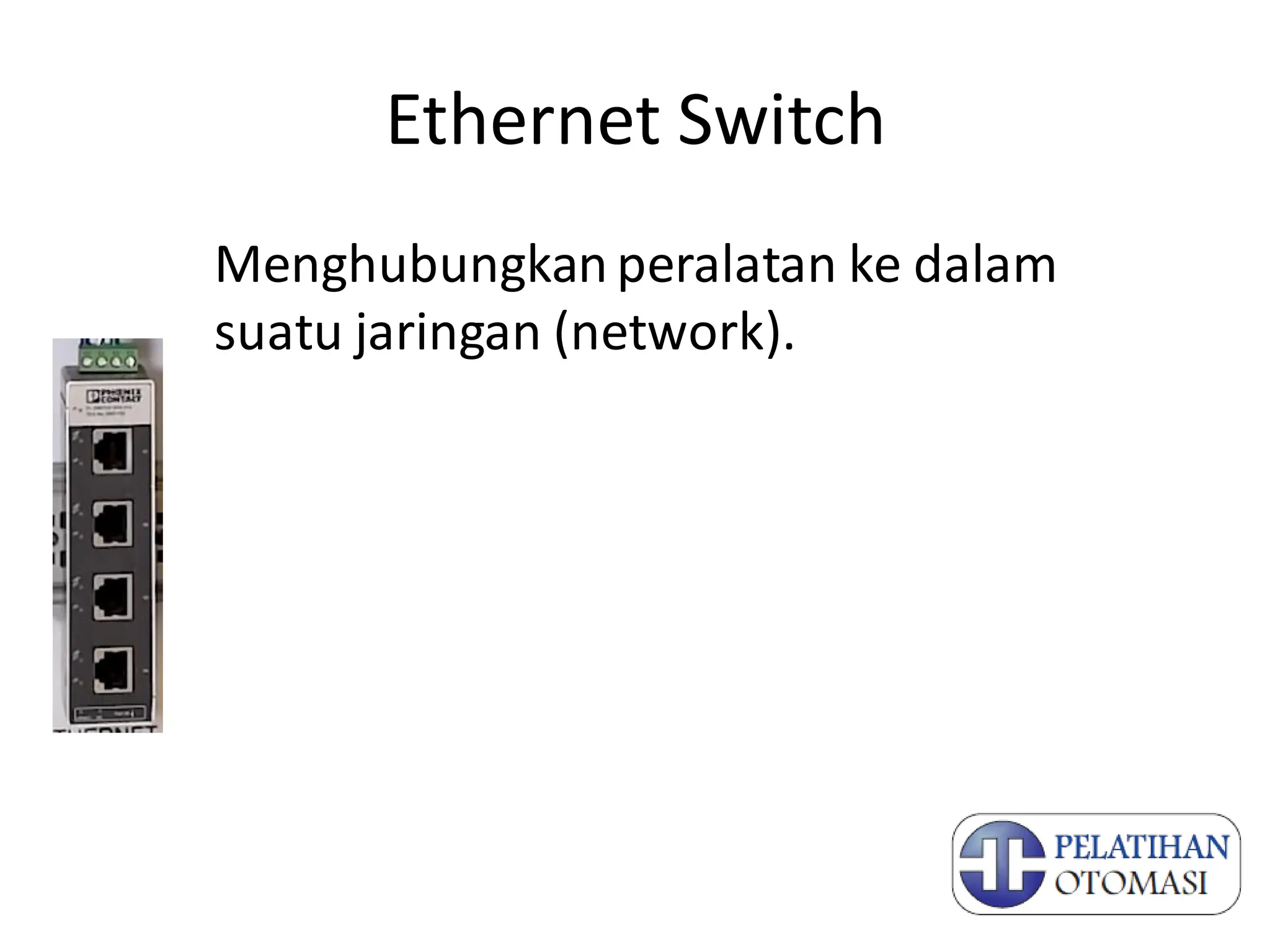

10. Ethernet Switch
Menghubungkan peralatan ke dalam
suatu jaringan (network).

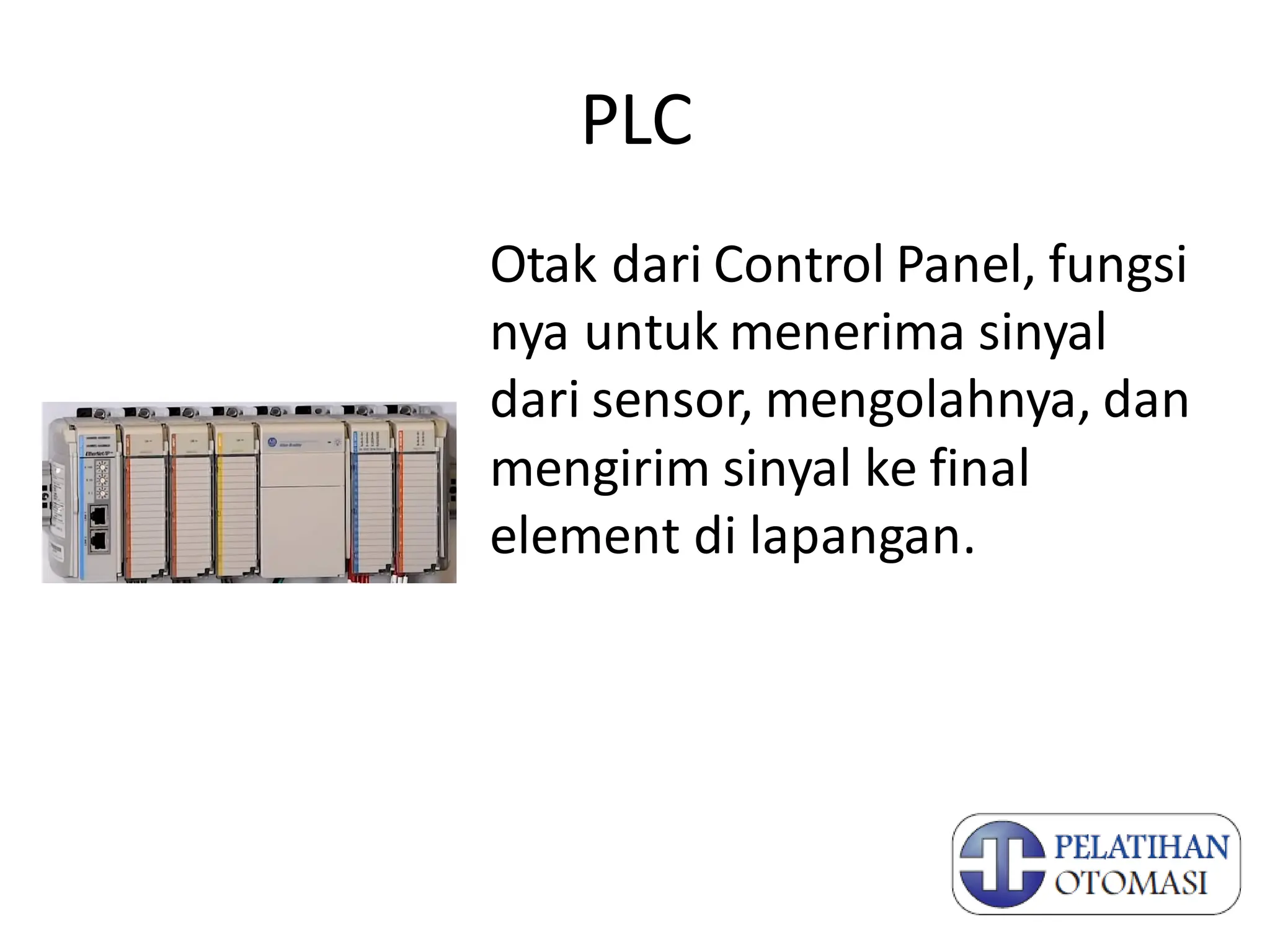

11. PLC
Otak dari Control Panel, fungsi
nya untuk menerima sinyal
dari sensor, mengolahnya, dan
mengirim sinyal ke final
element di lapangan.

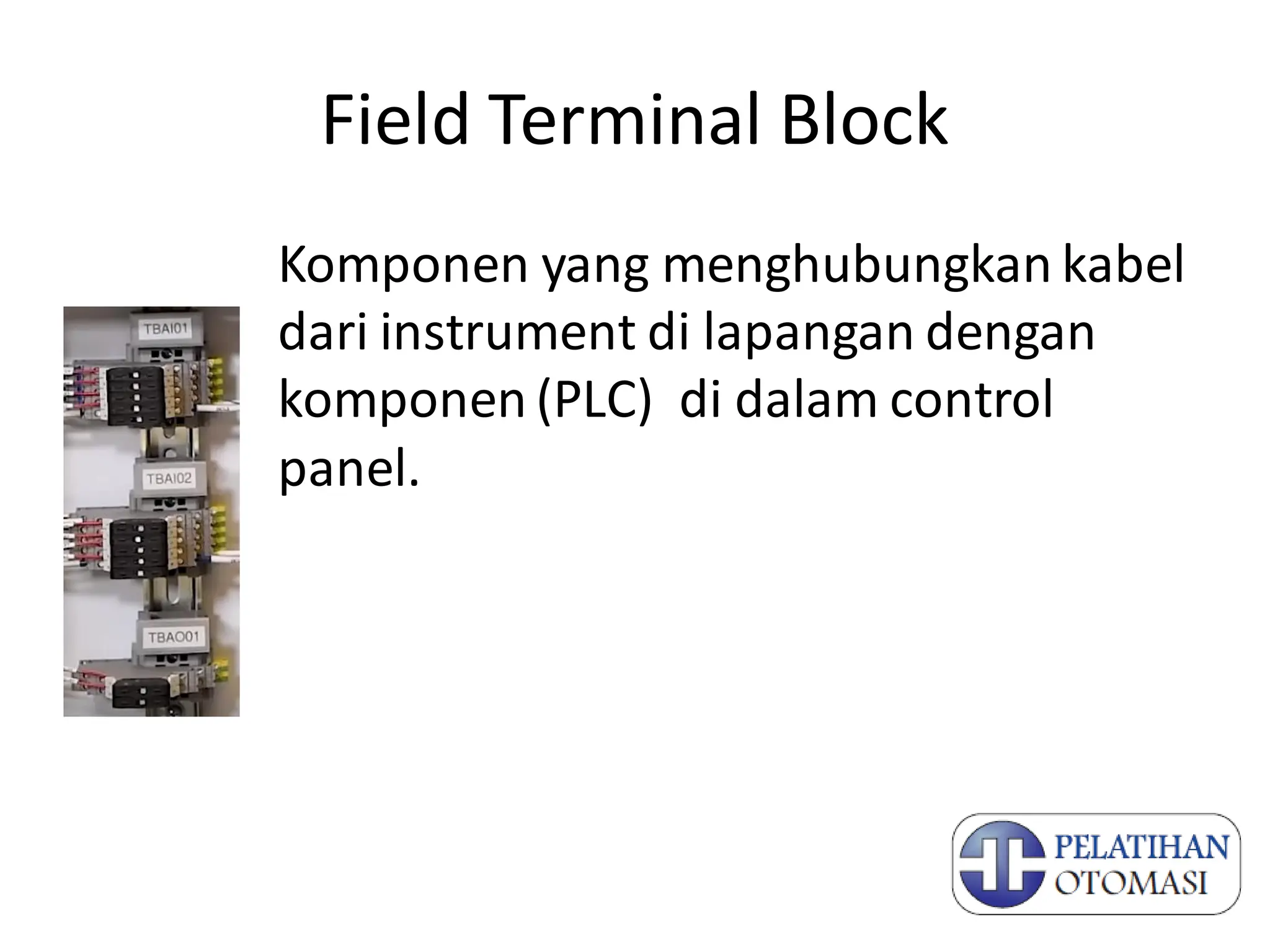

12. Field Terminal Block
Komponen yang menghubungkan kabel
dari instrument di lapangan dengan
komponen (PLC) di dalam control
panel.

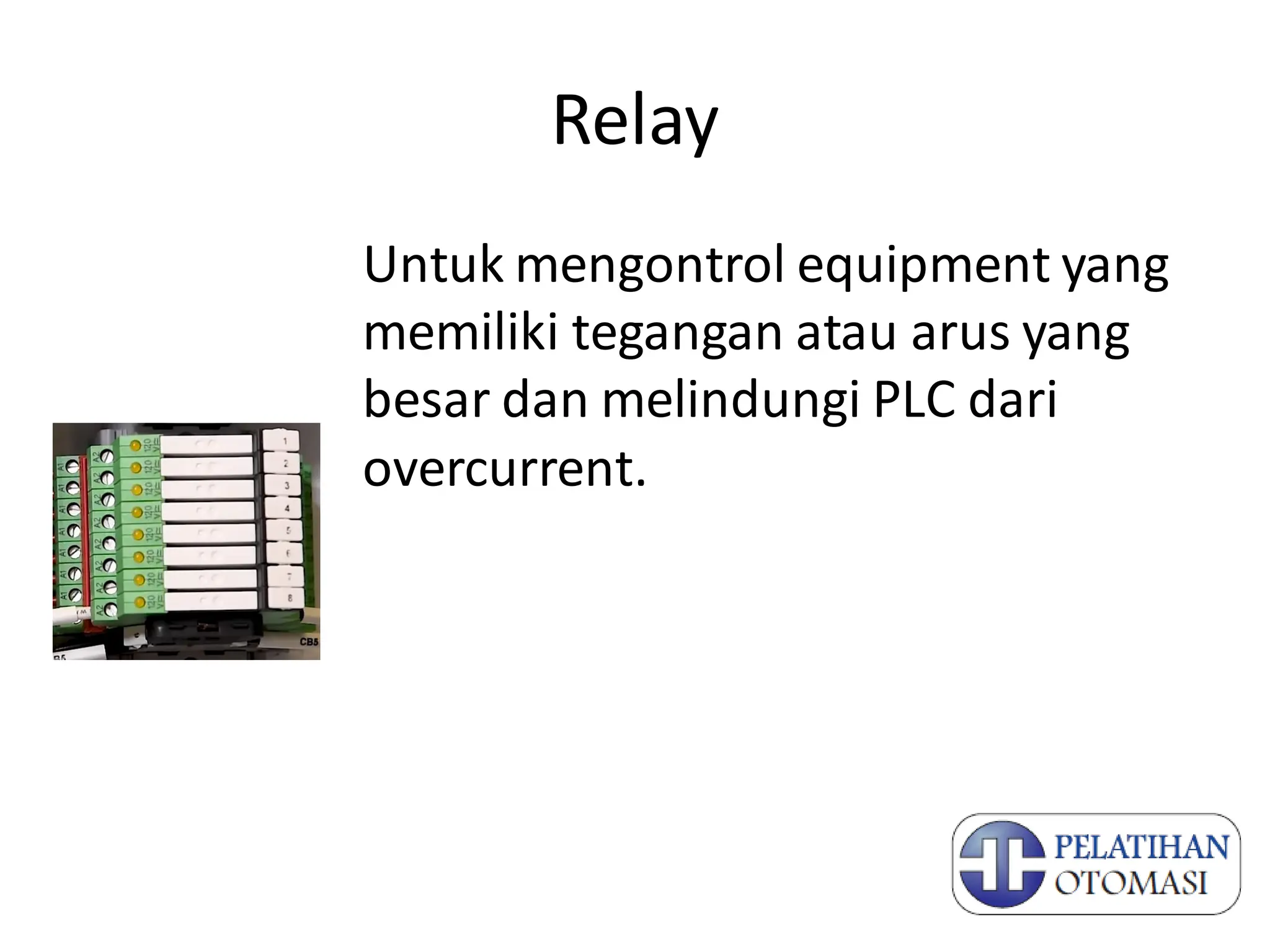

13. Relay
Untuk mengontrol equipment yang
memiliki tegangan atau arus yang
besar dan melindungi PLC dari
overcurrent.

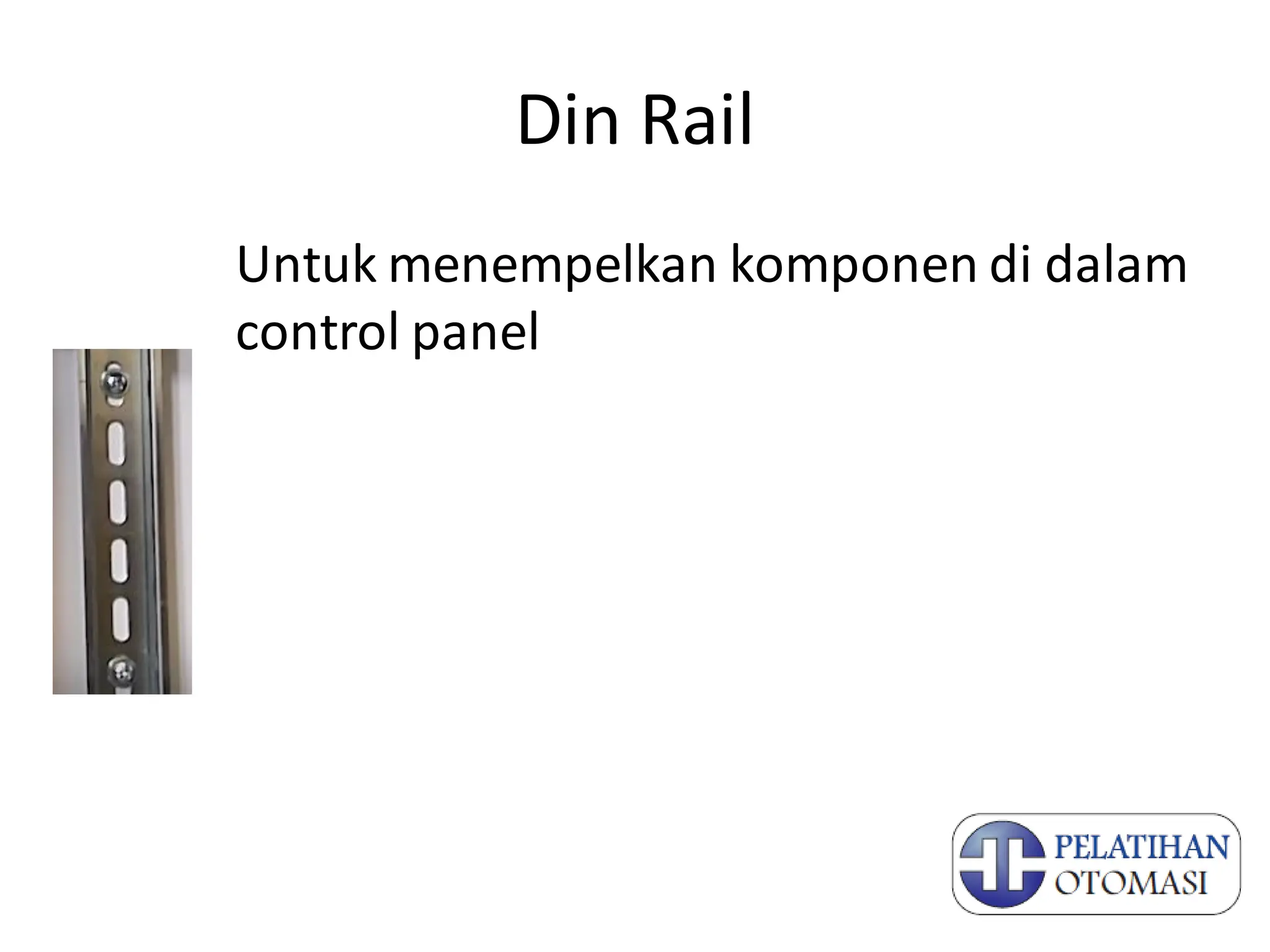

14. Din Rail
Untuk menempelkan komponen di dalam
control panel

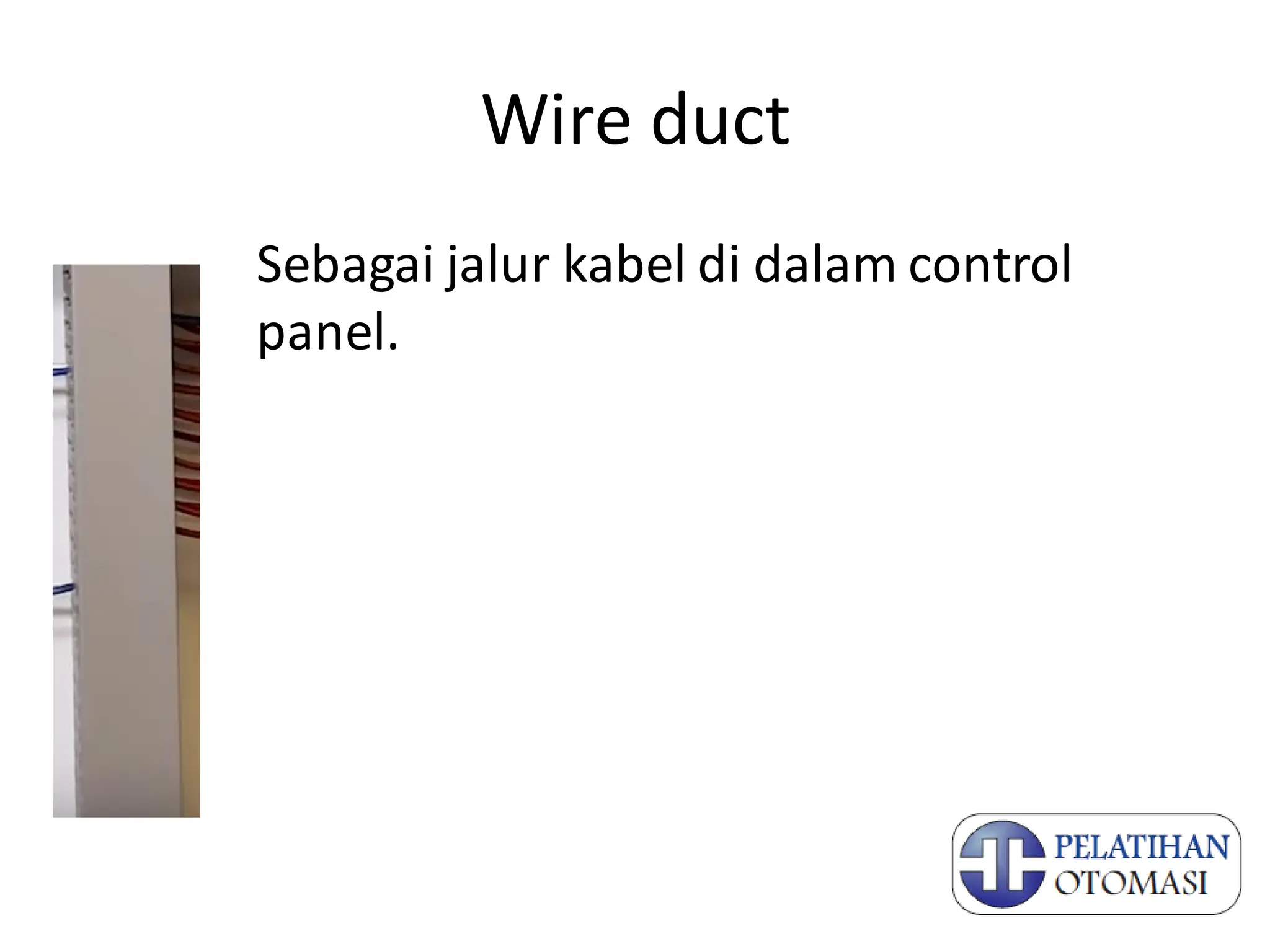

15. Wire duct
Sebagai jalur kabel di dalam control
panel.

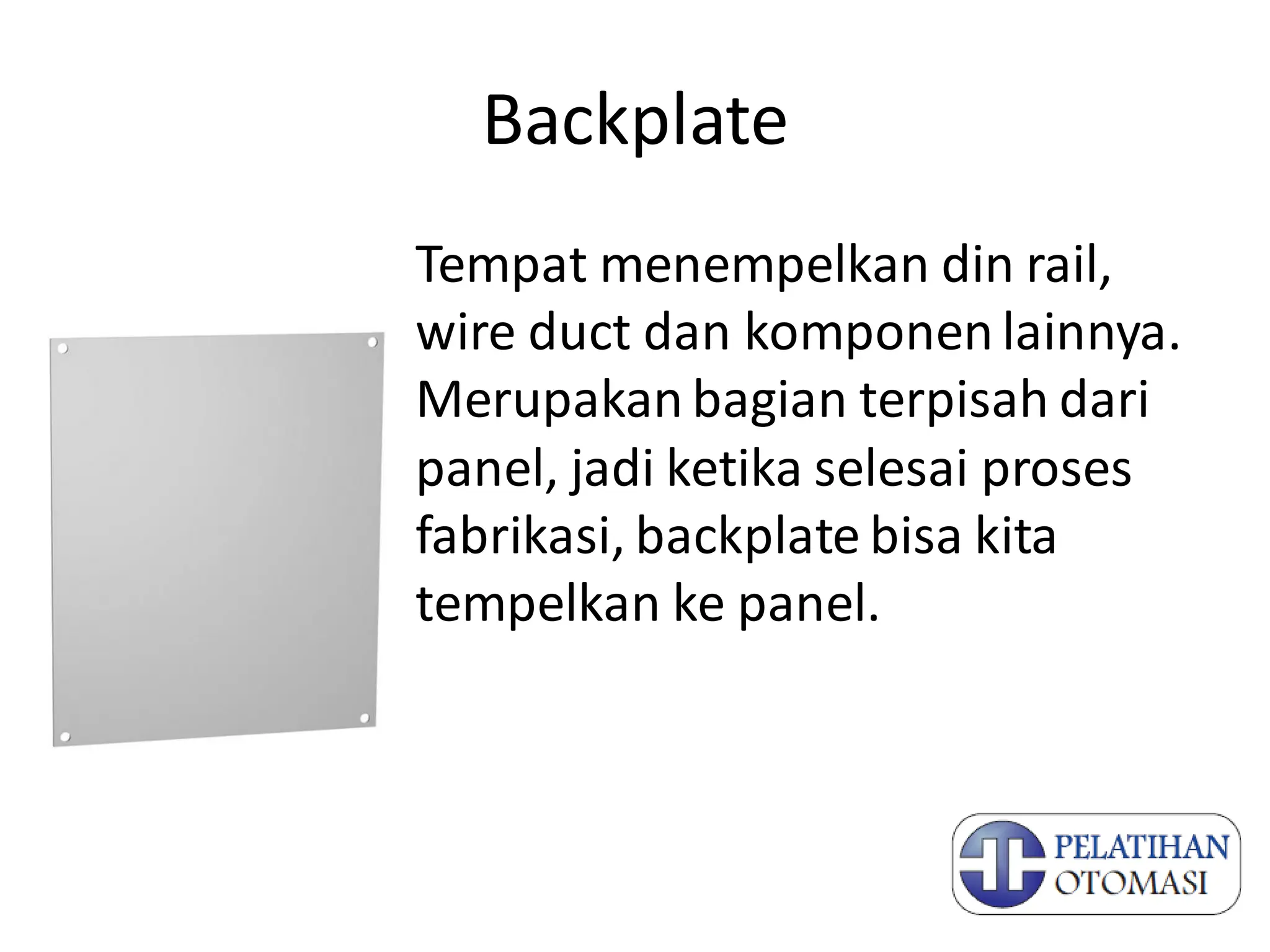

16. Backplate
Tempat menempelkan din rail,
wire duct dan komponen lainnya.
Merupakan bagian terpisah dari
panel, jadi ketika selesai proses
fabrikasi, backplate bisa kita
tempelkan ke panel.

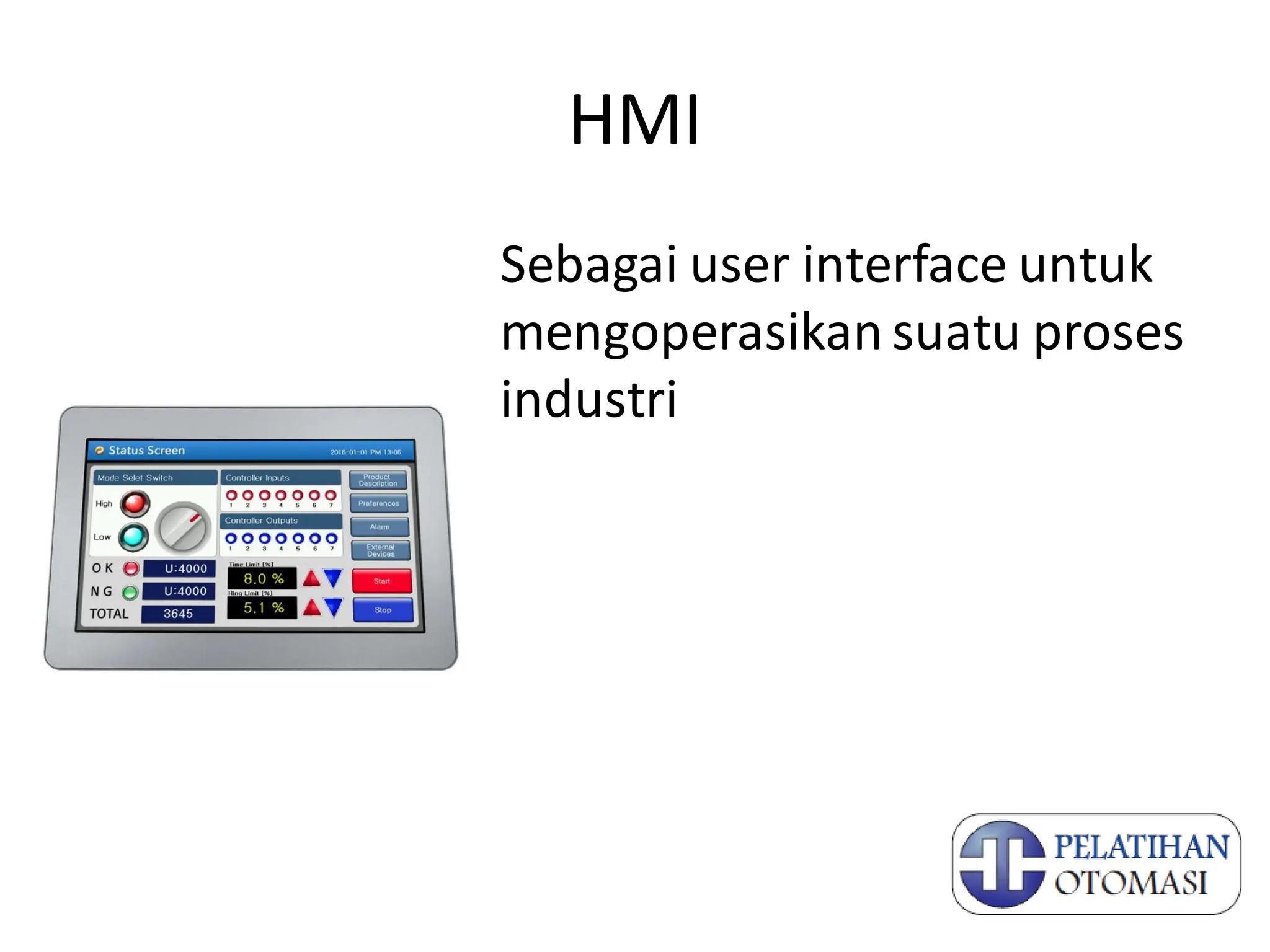

17. HMI
Sebagai user interface untuk
mengoperasikan suatu proses
industri
