01 oneM2M 표준과 OCEAN 오픈소스
02 OCEAN 활용 IoT 서비스 구축 방법
03 IoT 서비스 구축 예제

3. oneM2M 표준과 OCEAN 오픈소스
01

4. oneM2M 표준과 OCEAN 오픈소스01
OCEAN 오픈 소스 요약
▪ oneM2M core protocol and interworking protocol
▪ Legacy interworking support
▪ Developer tools
RESTAPI
RESTAPI
Data upload Data retrieve
Control requestSend command
&Cube
Things IoT Device platform IoT Server Platform IoT Application
ThingAdaptationSoftware(TAS)
oneM2MTester and oneM2MBowser
oneM2M 표준 플랫폼 및 연동 지원

5. oneM2M 표준과 OCEAN 오픈소스01
왜 oneM2M인가?
▪ 한국 (TTA), 일본 (TTC/ARIB), 중국 (CCSE), 유럽 (ETSI), 북미 (ATIS/TIA), 인도 (TSDSI) 표준개발단체
글로벌 협력 프로젝트  상호 호환성 확보를 위한 글로벌 IoT 플랫폼 표준
▪ 서비스 도메인에 종속되지 않는 범용 플랫폼으로 서비스 확장 용이, 앱 개발자는 서비스 로직에
집중  IoT 공통 서비스 기능 제공하는 미들웨어

6. oneM2M 표준과 OCEAN 오픈소스01
OCEAN으로 oneM2M 이해하기
oneM2M
Cloud
oneM2M
Gateway
oneM2M
Device
(Rich)
oneM2M
Device
(Lightweight)
oneM2M
Gateway
oneM2M
Device
(Rich)
oneM2M
Device
(Lightweight)
&Cube: Rosemary
&Cube: Lavender
&Cube: Thyme
&Cube: Thyme
LwM2M
Thing Adaptation Software (TAS)

7. OCEAN 활용 IoT 서비스 구축 방법
02

8. OCEAN 활용 IoT 서비스 구축 방법
서비스 구축 모델 1
▪ oneM2M 게이트웨이 (Middle Node) 활용 서비스 구축
- 로컬에서 데이터 수집, 처리, 공유
- 연동 기술로 non-oneM2M 디바이스 활용
▪ oneM2M 디바이스 (Application Service Node) 활용 서비스 구축
- Edge computing
02
Gateway
(MN-CSE)
Cloud
(IN-CSE)
Data Processing
Application Gateway
(MN-CSE)
Cloud
(IN-CSE)
TAS
OCF IPE

9. OCEAN 활용 IoT 서비스 구축 방법
서비스 구축 모델 2
▪ oneM2M 경량 디바이스 (Application Dedicated Node) 활용 서비스 구축
- 필드에서 데이터 수집하여 바로 클라우드로 전송
- 클라우드 어플리케이션에서 디바이스 직접 제어
02
G/W
parking sensor
user and manager apps
Cloud
(IN-CSE)
TAS
Light weight
Device
(ADN-AE)

10. OCEAN 활용 IoT 서비스 구축 방법
서비스 구축 모델 3
▪ 종래 구축된 서비스 통합한 oneM2M 솔루션 구축
- 기존 서비스 서버에 oneM2M 인터페이스 적용하여 oneM2M 클라우드와 연동
- 기존 서비스 서버는 필드에서 생성한 데이터를 처리하여 oneM2M 클라우드에 저장
02
Data Processing
Application Gateway
(MN-CSE)
Cloud
(IN-CSE)
Proprietary
Service
Server (IN-AE)
store processed
service data
read raw data from
field domain
consume service data

11. OCEAN 활용 IoT 서비스 구축 방법
예제1: 센싱 및 제어 서비스
02
ScenarioConfigurationTool
&Cube:Thyme for
Arduino
Arduino Board
H/W S/W
Server or PC
Smart Socket
TAS:Temp&SocketTemp. Sensor PC or Android Phone
APP (Monitoring & Control)
oneM2MBrowser
MOBIUS
Sensing
Control

12. OCEAN 활용 IoT 서비스 구축 방법
예제2: 센싱 및 Edge 데이터 처리 서비스
02
ScenarioConfigurationTool
H/W S/W
oneM2MBrowser
Processing
Room Condition
&Cube:Lavender
Raspberry Pi
MOBIUS
Server or PC
Humid. Sensor
TAS:Temp &
Humid
Temp. Sensor PC or Android Phone
APP (Monitoring & Control)
APP: Processing
oneM2MBrowser

13. OCEAN 활용 IoT 서비스 구축 방법
예제3: Rule 기반 자동 기기 제어 서비스
02
ScenarioConfigurationTool
H/W S/W
oneM2MBrowseroneM2MBrowser
Gateway
Processing
Temperature
Humidity
Room Condition
&Status
control
Room Condition
-> Rule based control
&Cube:Rosemary
Raspberry Pi
MOBIUS
Server or PC PC or Android Phone
APP: Monitoring & Control
APP: Processing
Arduino
Smart
Socket
TAS:Temp &
Humid & Socket
Humid.
Sensor
APP: Rule Engine
Temp.
Sensor
Monitoring & Control
&Cube:Thyme for
Arduino

14. OCEAN 활용 IoT 서비스 구축 방법

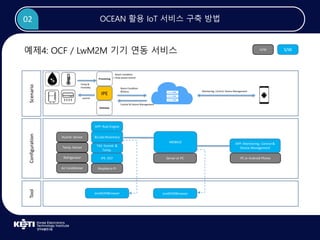

예제4: OCF / LwM2M 기기 연동 서비스
02
ScenarioConfigurationTool
H/W S/W
oneM2MBrowser
&Cube:Rosemary
Raspberry Pi
MOBIUS
Server or PC
Temp. Sensor TAS: Humid. &
Temp.
Humid. Sensor
PC or Android Phone
APP: Monitoring, Control &
Device Management
APP: Rule Engine
oneM2MBrowser
IPE
Processing
Room Condition
-> Rule based control
Room Condition
&Status
Temp &
Humidity
control
Monitoring, Control, Device Management
Air Conditioner
Refrigerator IPE: OCF
Gateway
Control & Device Management

15. IoT 서비스 구축 예제
03

16. IoT 서비스 구축 예제03
스마트 파킹 서비스 (1/3)
▪ IoT 디바이스 및 게이트웨이 확보
▪ 서비스 시나리오 정의
▪ 서비스 아키텍처 설계
G/W
parking sensor
user and manager apps
Cloud
(IN-CSE)
LoRa IPE

17. IoT 서비스 구축 예제03
스마트 파킹 서비스 (2/3)
▪ 서비스/데이터 흐름 설계
- oneM2M 플랫폼에 저장할 리소스 구조 설계
Cloud
(IN-CSE)
LoRa IPE
Parking Application
(IN-AE)
<appEUI>
<sensor>
mobius
<msg>
up
<msg>
down
<appEUI>
upMsgSub
parking sensor collection
another sensor collection
01
011 0111
01111
downMsgSub
01121
0112
01122
<spot>
<onParking>
status
annotation
availableSpotNum
<contentInstance> child
resources get created to store
the new status values
<contentInstance> child resources
get created to store the new
availableSpotNumber values
onStreetParking
parkingSpot
collection resource for
all parkingSpots
collection resource for
all onStreetParkings
<status>
<availSpot>
mobius
iotParking
<sub>
02
021
022
0211
02111
0221
02211
0212
022111
021111
info
<contentInstance> child
resources get created to
store the updated meta
information<info>
02112
021121
info
<info>
02212
022121
<contentInstance> child
resources get created to
store the updated meta
information
<sub>

18. IoT 서비스 구축 예제03
스마트 파킹 서비스 (3/3)
▪ oneM2M API 테스트, 서비스 구현 및 테스트
oneM2MTester 및 oneM2MBowser
API 검증 스크립트
<spot>
status
annotation
<contentInstance>child
resources get created to store
the new status values
parkingSpot
collectionresource
for all parkingSpots
<status>
mobius-yt
iotParking
<sub>
02
021
0211
02111
0212
021111
info
<contentInstance>child
resources get created to
store the updated meta
information<info>
02112
021121
<sub>

19. IoT 서비스 구축 예제03
스마트 홈 솔루션 추가 구축하기
▪ OCF 디바이스 연동 oneM2M 스마트 홈 서비스
▪ 기존 구축된 oneM2M 클라우드 서버 활용
▪ oneM2M 클라우드에 저장된 파킹 서비스 데이터 활용한 매시업 가능
Cloud
(IN-CSE)
LoRa IPE
Parking Service
Application
(IN-AE)
Gateway
(MN-CSE)
OCF IPE
Smart Home
Application
(IN-AE)
Car & Home
Application
(IN-AE)

20. 결론
▪ OCEAN 오픈소스 활용 oneM2M 표준 기반 솔루션
- 글로벌 상호 호환성 보장 (No vendor lock-in)
- 저비용, 단기간 서비스 확장 가능
- 공통 서비스 플랫폼으로 매시업 서비스 가능
▪ 손쉬운 글로벌 표준 기반 솔루션 구현
- 표준 규격을 이해하고 구축하기는 힘들다  표준 플랫폼 오픈소스 및 개발 툴 지원
- 구축한 솔루션을 검증하기 또한 힘들다  표준 적합성 검증 툴 지원
