1. HIKVISION CCTV
TRAINING
MAS ARYA - BOJA

2. Training Module
HCP Client System.
LOGIN KE SYSTEM
Cara melihat, putar ulang dan mengambil rekaman video.
LIVE VIEW & PLAYBACK
Cara mendapatkan dan melihat hasil video & capture
LINE CROSSING
Cara melihat capture plat nomer kendaraan
LICENSE PLATE RECOGNITION (LPR)
01
02
03
04
05 Perawatan dan pertanyaan yang sering diajukan
MAINTENANCE & FAQ (Frequently Asked Questions)

3. LOGIN KE SYSTEM 1

4. 1.1. Login ke HCP Client
1. Cari dan klik dua kali pada shortcut HikCentral Professional Client App dan masukkan
user password yang diminta
2. User = security1 | Password = Security123
3. Pilih “Remember Password” untuk menyimpan password.
4. Kemudian klik tombol Log In
5. Secara otomatis jika user dan password yang dimasukkan benar akan lanjut ke halaman
selanjutnya.

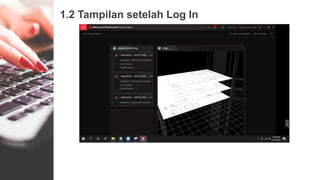

5. 1.2 Tampilan setelah Log In

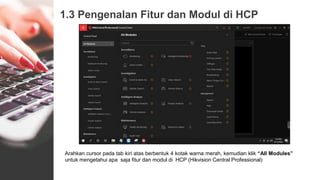

6. 1.3 Pengenalan Fitur dan Modul di HCP
Arahkan cursor pada tab kiri atas berbentuk 4 kotak warna merah, kemudian klik “All Modules”
untuk mengetahui apa saja fitur dan modul di HCP (Hikvision Central Professional)

7. LIVE VIEW & PLAYBACK 2

8. 2.1 Live View CCTV
1. Arahkan cursor ke atas Tab warna merah di kiri atas
2. Klik pada Tab “Surveilance”  “Monitoring” dan pilih kamera yang diinginkan untuk ditampilkan di
layer monitor.
NB : Live view sudah di setting dan ditampilkan secara default di 2 layar monitor di ruangan Pos
Secuity

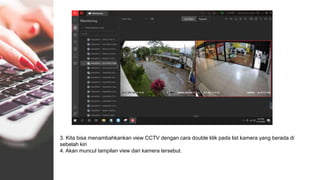

9. 3. Kita bisa menambahkankan view CCTV dengan cara double klik pada list kamera yang berada di
sebelah kiri
4. Akan muncul tampilan view dari kamera tersebut.

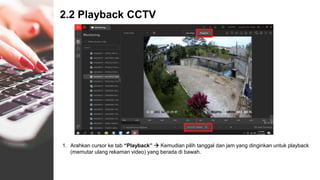

10. 2.2 Playback CCTV
1. Arahkan cursor ke tab “Playback”  Kemudian pilih tanggal dan jam yang dinginkan untuk playback
(memutar ulang rekaman video) yang berada di bawah.

11. 2. Untuk mencari rekaman video kita bisa juga menggunakan “Time Bar” yang berwarna biru seperti
foto di atas. Geser kiri dan ke kanan untuk menemukan video yang di inginkan.

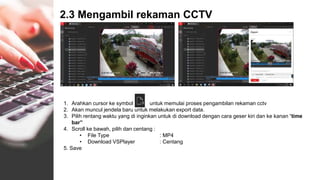

12. 2.3 Mengambil rekaman CCTV
1. Arahkan cursor ke symbol untuk memulai proses pengambilan rekaman cctv
2. Akan muncul jendela baru untuk melakukan export data.
3. Pilih rentang waktu yang di inginkan untuk di download dengan cara geser kiri dan ke kanan “time
bar”
4. Scroll ke bawah, pilih dan centang :
• File Type : MP4
• Download VSPlayer : Centang
5. Save

13. 6. Kemudian arahkan cursor ke kiri atas, Management  Download center
7. Jendela download center terbuka. Pilih Complete
8. Centang File yang ingin di simpan
9. Klik Save As
10. Pilih Folder dan Save

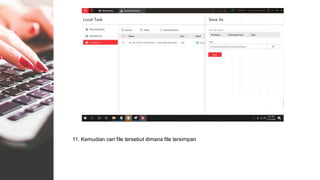

14. 11. Kemudian cari file tersebut dimana file tersimpan

15. LINE CROSSING 3

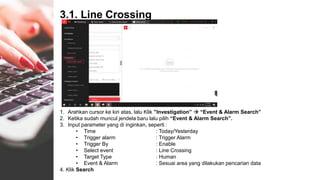

16. 3.1. Line Crossing
1. Arahkan cursor ke kiri atas, lalu Klik ”Investigation”  “Event & Alarm Search”
2. Ketika sudah muncul jendela baru lalu pilih “Event & Alarm Search”.
3. Input parameter yang di inginkan, seperti :
• Time : Today/Yesterday
• Trigger alarm : Trigger Alarm
• Trigger By : Enable
• Select event : Line Crossing
• Target Type : Human
• Event & Alarm : Sesuai area yang dilakukan pencarian data
4. Klik Search

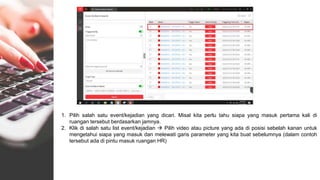

18. 1. Pilih salah satu event/kejadian yang dicari. Misal kita perlu tahu siapa yang masuk pertama kali di
ruangan tersebut berdasarkan jamnya.
2. Klik di salah satu list event/kejadian  Pilih video atau picture yang ada di posisi sebelah kanan untuk
mengetahui siapa yang masuk dan melewati garis parameter yang kita buat sebelumnya (dalam contoh
tersebut ada di pintu masuk ruangan HR)

20. LICENSE PLATE
RECOGNITION (LPR)
4

21. 4.1. LPR – Melihat dan mencari LOG Plat Nomer
1. Arahkan cursor ke kiri kanan atas
2. Pilih “Investigation”  “Vehicle Search”
3. Muncul jendela baru dan pilih “Passing Vehicle Search”

22. Pada Jendela Passing Vehicle Search inputkan parameter seperti :
1. Time : Today/yesterday/sesuai kebutuhan
2. Source : Camera
3. License Plate Number : Enable (Ditandai dengan warna hijau dan toggle bar bergeser ke kanan)
4. Kemudian Klik Search dibagian bawah
Akan muncul hasil sesuai parameter yang kita masukkan

23. Klik pada salah satu data yang kita searching tadi dan akan muncul jendela baru yang berisi informasi lebih
detil.
• Capture picture/foto kendaraan
• Capture Record/video kendaraan
• Capture kendaraan Ketika keluar masuk main gate
• Capture foto plat nomer dan hasil dari capture yang sudah di terjamahkan ke dalam text

24. 4.2. Melihat capture LPR secara langsung
1. Arahkan cursor ke kiri atas – “Surveilance” – “Monitoring”
2. Pilih Kamera MASARYA1-LPR
3. Di sisi atas pilih “Live View”
4. Sisi kanan pilih “Vehicle”

25. MAINTENANCE & FAQ 5

26. 5.1. Perawatan pada PC dan Monitor
Perawatan untuk Monitor TV
1. Hindarkan monitor tv dari cipratan air.
2. Jauhkan monitor tv dari sinar matahari langsung.
3. Gunakan monitor tv hanya untuk monitoring cctv.
4. Bersihkan monitor tv secara berkala untuk menghilangkan
debu dan noda.
Perawatan untuk PC
1. Hindarkan PC dari cipratan air.
2. Jauhkan PC dari sinar matahari langsung.
3. Bersihkan PC secara berkala untuk menghilangkan debu
dan noda.
4. Matikan PC jika tidak digunakan dalam waktu lama dengan
cara shutdown terlebih dulu dan jangan pernah mencabut
langsung dari power socket

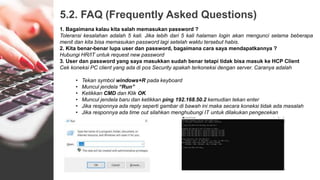

27. 5.2. FAQ (Frequently Asked Questions)
1. Bagaimana kalau kita salah memasukan password ?
Toleransi kesalahan adalah 5 kali. Jika lebih dari 5 kali halaman login akan mengunci selama beberapa
menit dan kita bisa memasukan password lagi setelah waktu tersebut habis.
2. Kita benar-benar lupa user dan password, bagaimana cara saya mendapatkannya ?
Hubungi HR/IT untuk request new password
3. User dan password yang saya masukkan sudah benar tetapi tidak bisa masuk ke HCP Client
Cek koneksi PC client yang ada di pos Security apakah terkoneksi dengan server. Caranya adalah
• Tekan symbol windows+R pada keyboard
• Muncul jendela “Run”
• Ketikkan CMD dan Klik OK
• Muncul jendela baru dan ketikkan ping 192.168.50.2 kemudian tekan enter
• Jika responnya ada reply seperti gambar di bawah ini maka secara koneksi tidak ada masalah
• Jika responnya ada time out silahkan menghubungi IT untuk dilakukan pengecekan

28. TERIMA KASIH
