Giới thiệu cách xây dựng hệ thống data chịu tải cao

1. 1
Hệ thống chịu tải cao
Pham Van Dong

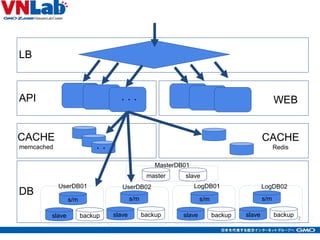

2. 2 2
LB
API
CACHE
memcached
DB
WEB・・・
master
・・
CACHE
Redis
slave
s/m
slave backup
s/m
slave backup
s/m
slave backup
s/m
slave backup
UserDB01 UserDB02 LogDB02LogDB01
MasterDB01

3. 3 3
LB
API
CACHE
memcached
DB
WEB・・・
master
・・
CACHE
Redis
slave
s/m
slave backup
s/m
slave backup
s/m
slave backup
s/m
slave backup
UserDB01 UserDB02 LogDB02LogDB01
MasterDB01
Scaleout
Replication
Chia dọc
Chia ngang
Giảm access DB
bằng Cache
Scaleout
Replication
Ranking

4. Nội dung
• DB Sharding
– Giới thiệu
– Sử dụng trong dự án game
– Replication
• Cache
– Memcache
– Redis
4

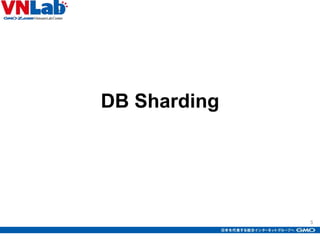

5. 5
DB Sharding

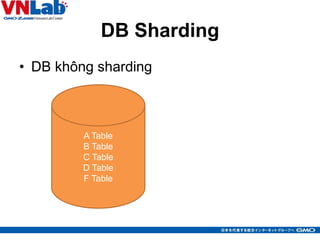

6. DB Sharding
• DB không sharding
6
A Table
B Table
C Table
D Table
F Table

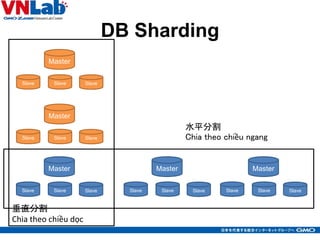

7. 垂直分割
Chia theo chiều dọc
DB Sharding
7
Master
Slave SlaveSlave
Master
Slave SlaveSlave
Master
Slave SlaveSlave
Master
Slave SlaveSlave
Master
Slave SlaveSlave
水平分割
Chia theo chiều ngang

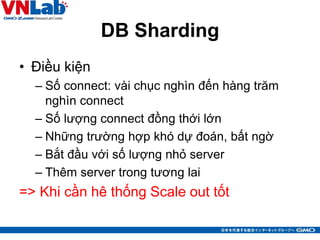

8. DB Sharding
• Điều kiện
– Số connect: vài chục nghìn đến hàng trăm
nghìn connect
– Số lượng connect đồng thới lớn
– Những trường hợp khó dự đoán, bất ngờ
– Bắt đầu với số lượng nhỏ server
– Thêm server trong tương lai
=> Khi cần hê thống Scale out tốt
8

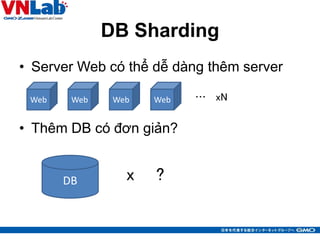

9. DB Sharding
• Server Web có thể dễ dàng thêm server
• Thêm DB có đơn giản?
9
Web WebWebWeb … xN
DB x ?

10. DB Sharding
• Để DB scale tốt chia Master, Slave
10
Master
Slave SlaveSlave
UPDATE
SELECT SELECT SELECT
… xN

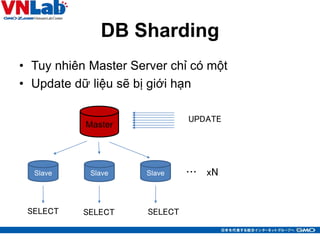

11. DB Sharding
• Tuy nhiên Master Server chỉ có một
• Update dữ liệu sẽ bị giới hạn
11
Master
Slave SlaveSlave
UPDATE
SELECT SELECT SELECT
… xN

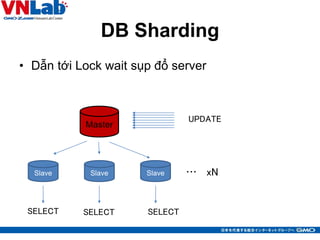

12. DB Sharding
• Dẫn tới Lock wait sụp đổ server
12
Master
Slave SlaveSlave
UPDATE
SELECT SELECT SELECT
… xN

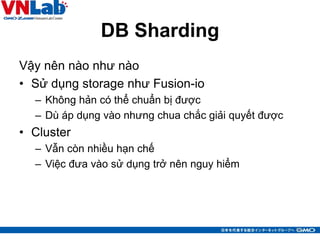

13. DB Sharding
Vậy nên nào như nào
• Sử dụng storage như Fusion-io
– Không hản có thể chuẩn bị được
– Dù áp dụng vào nhưng chua chắc giải quyết được
• Cluster
– Vẫn còn nhiều hạn chế
– Việc đưa vào sử dụng trở nên nguy hiểm
13

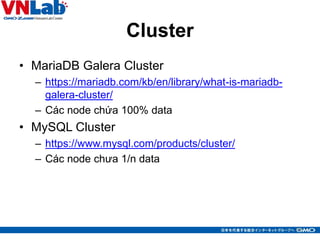

14. Cluster
• MariaDB Galera Cluster
– https://mariadb.com/kb/en/library/what-is-mariadb-
galera-cluster/
– Các node chứa 100% data
• MySQL Cluster
– https://www.mysql.com/products/cluster/
– Các node chưa 1/n data
14

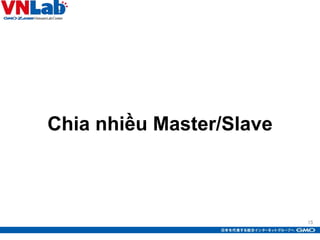

15. 15
Chia nhiều Master/Slave

16. Chia theo User
16
Mst
MstDB
Không liên quan đến User, chứa common data
User1 User3User2
Log1 Log3Log2
…
…
Data không
tăng
Log hành động
của user. Log
chia đêu các
server
Data user
User chia đều
các server

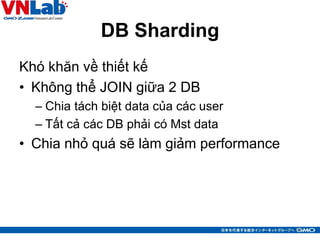

17. DB Sharding
Khó khăn về thiết kế
• Không thể JOIN giữa 2 DB
– Chia tách biệt data của các user
– Tất cả các DB phải có Mst data
• Chia nhỏ quá sẽ làm giảm performance
17

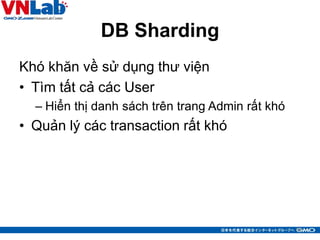

18. DB Sharding
Khó khăn về sử dụng thư viện
• Tìm tất cả các User
– Hiển thị danh sách trên trang Admin rất khó
• Quản lý các transaction rất khó
18

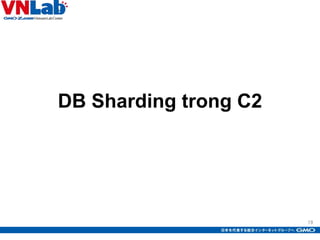

19. 19
DB Sharding trong C2

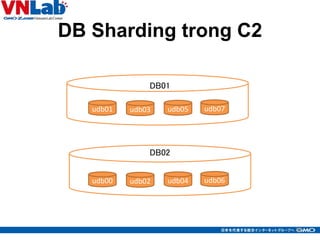

20. DB Sharding trong C2
20
udb01 udb05udb03 udb07
udb00 udb04udb02 udb06
DB01
DB02

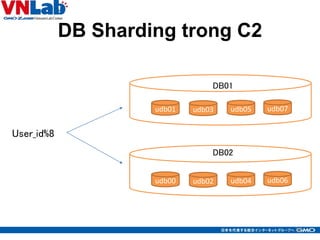

21. DB Sharding trong C2
2121
udb01 udb05udb03 udb07
udb00 udb04udb02 udb06
DB01
DB02
User_id%8

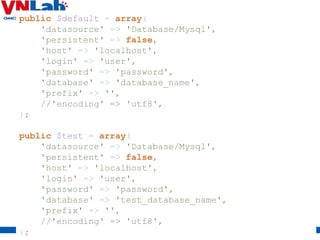

22. 22
public $default = array(
'datasource' => 'Database/Mysql',
'persistent' => false,
'host' => 'localhost',
'login' => 'user',
'password' => 'password',
'database' => 'database_name',
'prefix' => '',
//'encoding' => 'utf8',
);
public $test = array(
'datasource' => 'Database/Mysql',
'persistent' => false,
'host' => 'localhost',
'login' => 'user',
'password' => 'password',
'database' => 'test_database_name',
'prefix' => '',
//'encoding' => 'utf8',
);

23. DB Sharding trong C2
23
public function __get($name)
{
// $name: user_master, user_slave, mst_master,
tdb_master,...
// $user_id = Configure::read('User.Id')
return array(
'datasource' => 'Database/MysqlEx',
'persistent' => false,
'host' => $host,
'login' => $user,
'password' => $password,
'database' => $db_schema,
'prefix' => '',
'encoding' => 'utf8mb4',
);
}

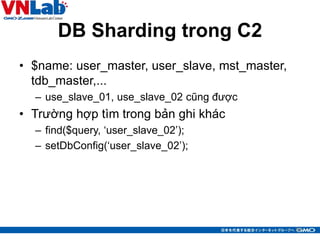

24. DB Sharding trong C2
• $name: user_master, user_slave, mst_master,
tdb_master,...
– use_slave_01, use_slave_02 cũng được
• Trường hợp tìm trong bản ghi khác
– find($query, ‘user_slave_02’);
– setDbConfig(‘user_slave_02’);
24

25. DB Sharding trong C2
User1 User2
UPDATE
COMMIT
UPDATE
COMMIT
25
User1 User2
UPDATE
UPDATE
COMMIT
COMMIT

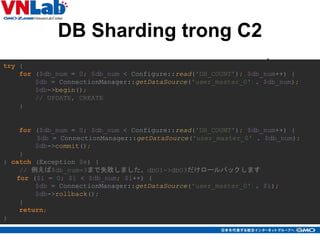

26. DB Sharding trong C2
• Transaction cho trường hợp update tất cả
các user
26
try {
for ($db_num = 0; $db_num < Configure::read('DB_COUNT'); $db_num++) {
$db = ConnectionManager::getDataSource('user_master_0' . $db_num);
$db->begin();
// UPDATE, CREATE
}
for ($db_num = 0; $db_num < Configure::read('DB_COUNT'); $db_num++) {
$db = ConnectionManager::getDataSource('user_master_0' . $db_num);
$db->commit();
}
} catch (Exception $e) {
// 例えば$db_num=3まで失敗しました、db01->db03だけロールバックします
for ($i = 0; $i < $db_num; $i++) {
$db = ConnectionManager::getDataSource('user_master_0' . $i);
$db->rollback();
}
return;
}

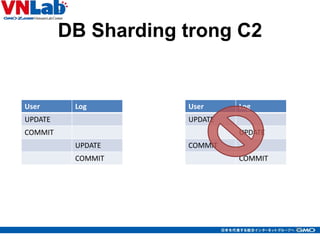

27. DB Sharding trong C2
User Log
UPDATE
COMMIT
UPDATE
COMMIT
27
User Log
UPDATE
UPDATE
COMMIT
COMMIT

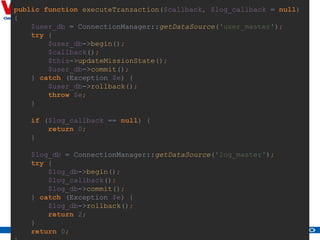

28. 28
public function executeTransaction($callback, $log_callback = null)
{
$user_db = ConnectionManager::getDataSource('user_master');
try {
$user_db->begin();
$callback();
$this->updateMissionState();
$user_db->commit();
} catch (Exception $e) {
$user_db->rollback();
throw $e;
}
if ($log_callback == null) {
return 0;
}
$log_db = ConnectionManager::getDataSource('log_master');
try {
$log_db->begin();
$log_callback();
$log_db->commit();
} catch (Exception $e) {
$log_db->rollback();
return 2;
}
return 0;

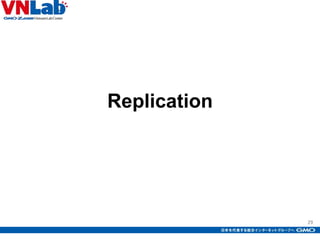

29. 29
Replication

30. Replication
• Ví dụ với Master/Slave
30
master
slave

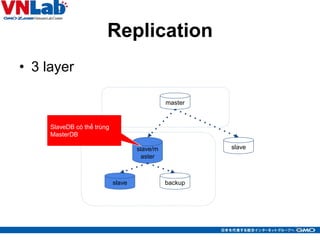

31. Replication
• 3 layer
31
master
slaveslave/m
aster
slave backup
SlaveDB có thể trùng
MasterDB

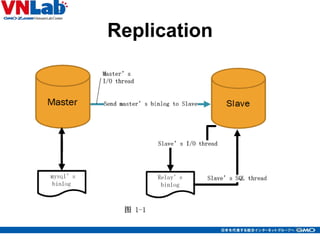

32. Replication
32

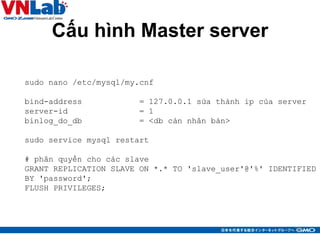

33. Cấu hình Master server
33
sudo nano /etc/mysql/my.cnf
bind-address = 127.0.0.1 sửa thành ip của server
server-id = 1
binlog_do_db = <db càn nhân bản>
sudo service mysql restart
# phân quyền cho các slave
GRANT REPLICATION SLAVE ON *.* TO 'slave_user'@'%' IDENTIFIED
BY 'password';
FLUSH PRIVILEGES;

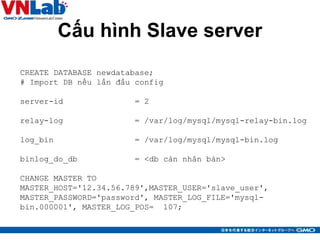

34. Cấu hình Slave server
34
CREATE DATABASE newdatabase;
# Import DB nếu lần đầu config
server-id = 2
relay-log = /var/log/mysql/mysql-relay-bin.log
log_bin = /var/log/mysql/mysql-bin.log
binlog_do_db = <db càn nhân bản>
CHANGE MASTER TO
MASTER_HOST='12.34.56.789',MASTER_USER='slave_user',
MASTER_PASSWORD='password', MASTER_LOG_FILE='mysql-
bin.000001', MASTER_LOG_POS= 107;

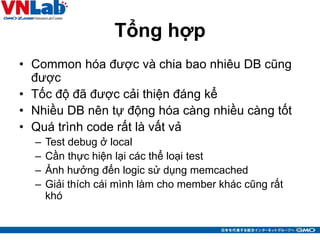

35. Tổng hợp
• Common hóa được và chia bao nhiêu DB cũng
được
• Tốc độ đã được cải thiện đáng kể
• Nhiều DB nên tự động hóa càng nhiều càng tốt
• Quá trình code rất là vất vả
– Test debug ở local
– Cần thực hiện lại các thể loại test
– Ảnh hưởng đến logic sử dụng memcached
– Giải thích cái mình làm cho member khác cũng rất
khó
35

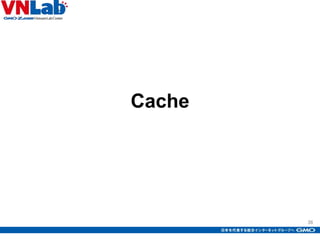

36. 36
Cache

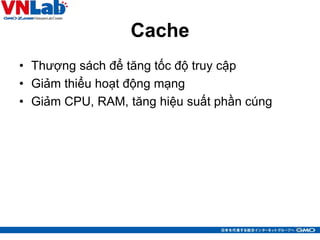

37. Cache
• Thượng sách để tăng tốc độ truy cập
• Giảm thiểu hoạt động mạng
• Giảm CPU, RAM, tăng hiệu suất phần cúng
37

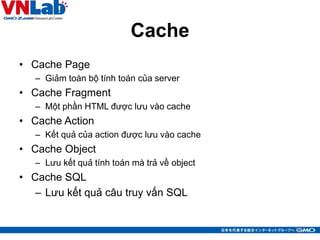

38. Cache
• Cache Page
– Giảm toàn bộ tính toán của server
• Cache Fragment
– Một phần HTML được lưu vào cache
• Cache Action
– Kết quả của action được lưu vào cache
• Cache Object
– Lưu kết quả tính toán mà trả về object
• Cache SQL
– Lưu kết quả câu truy vấn SQL
38

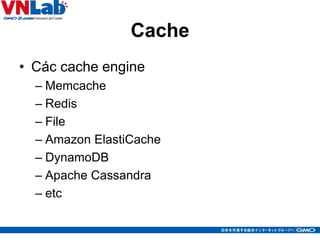

39. Cache
• Các cache engine
– Memcache
– Redis
– File
– Amazon ElastiCache
– DynamoDB
– Apache Cassandra
– etc
39

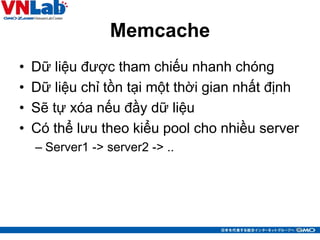

40. Memcache
• Dữ liệu được tham chiếu nhanh chóng
• Dữ liệu chỉ tồn tại một thời gian nhất định
• Sẽ tự xóa nếu đầy dữ liệu
• Có thể lưu theo kiểu pool cho nhiều server
– Server1 -> server2 -> ..
40

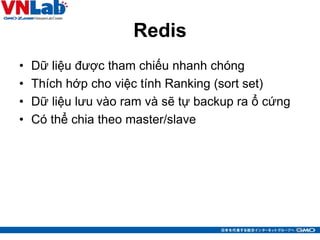

41. Redis
• Dữ liệu được tham chiếu nhanh chóng
• Thích hớp cho việc tính Ranking (sort set)
• Dữ liệu lưu vào ram và sẽ tự backup ra ổ cứng
• Có thể chia theo master/slave
41

42. Cache chú ý
• Memory
– Memcached sẽ tự xóa
– Redis sẽ lưu ra ổ cứng
• Cạn kiệt port
– Truy cập quá nhiều
– Cache server = 1/5 Web server
• Logic để nhất quán dữ liệu rất dễ lỗi
42

43. 43
Cảm ơn các bạn đã lắng
nghe
