1. 網路監控更進階- HDTV 智慧監控方案趨勢剖析- Eric Chiu, Key Account Director, Taiwan邱富億, 業務協理, 台灣安迅士網絡通訊

2. 關於安迅士通訊About AXISCommunications

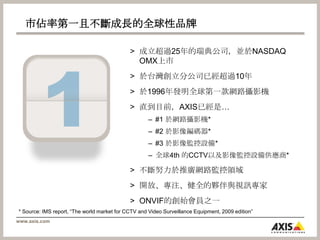

3. 市佔率第一且不斷成長的全球性品牌成立超過25年的瑞典公司，並於NASDAQ OMX上市於台灣創立分公司已經超過10年於1996年發明全球第一款網路攝影機直到目前，AXIS已經是…#1 於網路攝影機*#2 於影像編碼器*#3 於影像監控設備*全球4th 的CCTV以及影像監控設備供應商*不斷努力於推廣網路監控領域開放、專注、健全的夥伴與視訊專家ONVIF的創始會員之一1* Source: IMS report, “The world market for CCTV and Video Surveillance Equipment, 2009 edition”

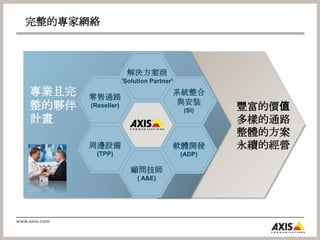

4. 完整的專家網絡解決方案商(Solution Partner)零售通路(Reseller)系統整合與安裝(SI)專業且完整的夥伴計畫豐富的價值多樣的通路整體的方案永續的經營周邊設備(TPP)軟體開發(ADP)顧問技師(A&E)

5. 屹立於全球的三大基石產品專注、品質重視策略聯盟、開放共享全球視野、在地服務

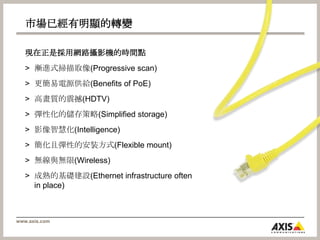

6. 市場已經有明顯的轉變現在正是採用網路攝影機的時間點漸進式掃描取像(Progressive scan)更簡易電源供給(Benefits of PoE)高畫質的震撼(HDTV)彈性化的儲存策略(Simplified storage)影像智慧化(Intelligence)簡化且彈性的安裝方式(Flexible mount)無線與無限(Wireless)成熟的基礎建設(Ethernet infrastructure often in place)

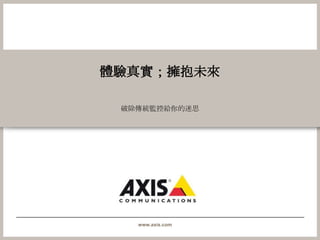

7. 體驗真實；擁抱未來破除傳統監控給你的迷思

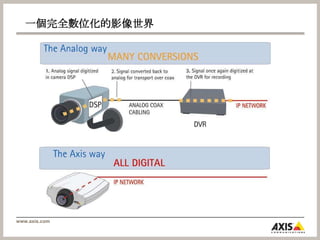

8. 一個完全數位化的影像世界

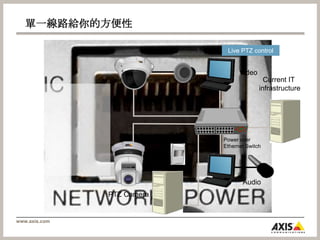

9. VideoAudioPTZ CameraLive PTZ controlCurrent IT infrastructure802.1xPower over Ethernet Switch單一線路給你的方便性

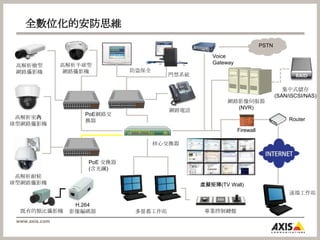

10. Router既有的類比攝影機全數位化的安防思維PSTNVoice Gateway高解析半球型網路攝影機高解析槍型網路攝影機防盜保全門禁系統集中式儲存(SAN/iSCSI/NAS)網路影像伺服器(NVR)網路電話PoE網路交換器高解析室內球型網路攝影機Firewall核心交換器PoE 交換器(含光纖)高解析耐候球型網路攝影機虛擬矩陣(TVWall)遠端工作站H.264影像編碼器專業控制鍵盤多螢幕工作站

11. 網路監控的新指標-HDTV-

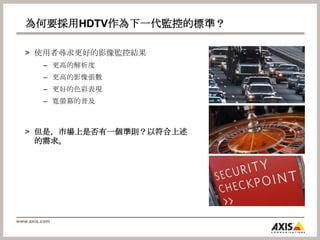

12. 使用者尋求更好的影像監控結果更高的解析度更高的影像張數更好的色彩表現 寬螢幕的普及但是，市場上是否有一個準則？以符合上述的需求。為何要採用HDTV作為下一代監控的標準？

13. 美國電影電視工程師協會 Society of Motion Picture and Television Engineers (SMPTE)訂定了HDTV的標準SMPTE 定義的HDTV標準有以下的重點：解析度：1280x720 (SMPTE296M)1920x1080 (SMPTE 274M)畫面更新率： 25/30 fps寬螢幕顯示比例的支援：16 : 9支援更寬廣的色域透過HDTV標準來解除疑慮

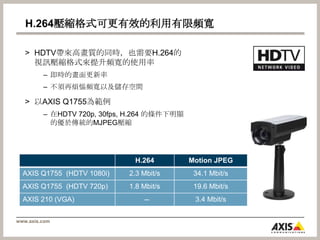

14. H.264壓縮格式可更有效的利用有限頻寬HDTV帶來高畫質的同時，也需要H.264的視訊壓縮格式來提升頻寬的使用率即時的畫面更新率不須再煩惱頻寬以及儲存空間以AXIS Q1755為範例在HDTV 720p, 30fps, H.264 的條件下明顯的優於傳統的MJPEG壓縮

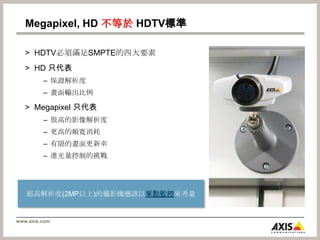

15. Megapixel, HD 不等於HDTV標準HDTV必須滿足SMPTE的四大要素HD 只代表保證解析度畫面輸出比例Megapixel 只代表很高的影像解析度更高的頻寬消耗有限的畫面更新率進光量控制的挑戰超高解析度(2MP以上)的攝影機應該以單點監控來考量

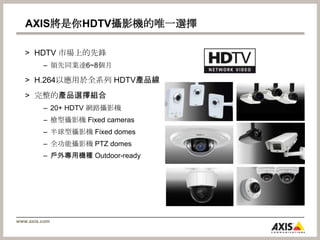

16. AXIS將是你HDTV攝影機的唯一選擇HDTV 市場上的先鋒領先同業達6~8個月H.264以應用於全系列 HDTV產品線完整的產品選擇組合20+ HDTV 網路攝影機槍型攝影機 Fixed cameras半球型攝影機 Fixed domes全功能攝影機 PTZ domes戶外專用機種 Outdoor-ready

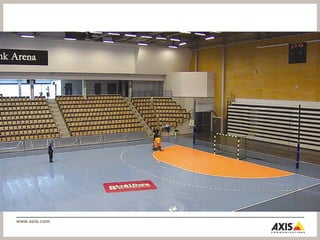

17. 眼見為憑HDTV高畫質監看

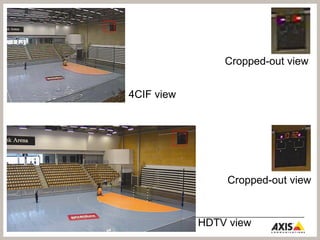

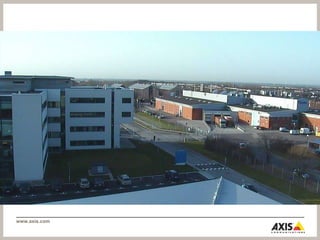

20. Cropped-out view4CIF viewCropped-out viewHDTV view

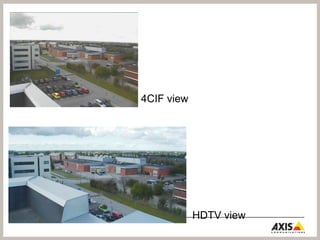

21. 4CIF viewHDTV view

22. HDTV view – PTZ wideHDTV view – PTZ tele 18x zoom

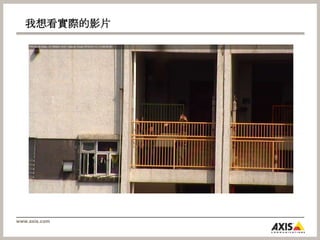

23. 我想看實際的影片

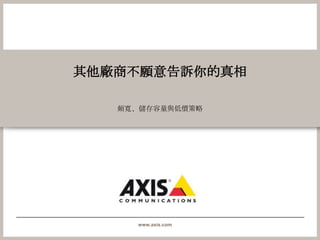

24. 其他廠商不願意告訴你的真相頻寬、儲存容量與低價策略

25. 3A的比較H.264, 30fps, 24 hr recording, 1280x720(HDTV), 專案需求為50支AXIS: http://www.axis.com/products/video/design_tool/calculator.htm美國A：http://www.arecontvision.com/sales-tools.html台灣A：http://www.acti.com/project_planner/WEBSITE/storage.htmlXXX-5311USD$749XX1305-DNUSD$699AXISP1344USD$849USD$100USD$150價格資料來源：http://www.ipcamerasupply.com

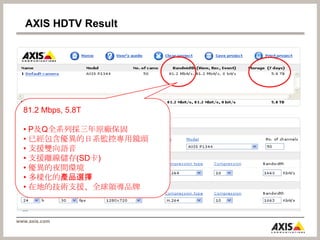

26. AXISHDTV Result81.2 Mbps, 5.8TP及Q全系列採三年原廠保固

27. 已經包含優異的日系監控專用鏡頭

28. 支援雙向語音

29. 支援離線儲存(SD卡)

30. 優異的夜間環境

31. 多樣化的產品選擇

32. 在地的技術支援、全球領導品牌美國A的結果減少30% 515G x 0.7 = 360.5G 13.62Mbps x 0.7 = 9.534

33. 50pcs 360.5G x 50 = 18T 9.534Mbps x 50 = 476.7Mpbs 但是售價不包含鏡頭

34. 僅一年保固

35. 沒有雙向語音

36. 沒有寬動態(WDR)

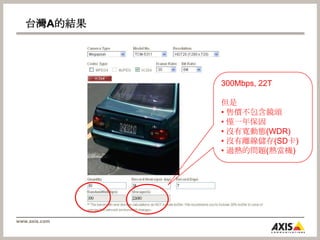

37. 沒有離線儲存(SD卡)台灣A的結果300Mbps, 22T但是 售價不包含鏡頭

38. 僅一年保固

39. 沒有寬動態(WDR)

40. 沒有離線儲存(SD卡)

41. 過熱的問題(熱當機)超高畫質下的革新P-Iris精準光圈控制技術

42. DC-iris 在高解析度攝影機所遇到的問題光圈控制採用傳統直流馬達，透過攝影機所傳遞的類比訊號進行控制，無法精準的定位。AXIS開始思考：如何增進更好的影像品質在高解析度的攝影機？如何在較為深景的畫面場景仍可以提供畫面的銳利度？如何在高亮度的環境確保影像品質？

43. 解決方案 – P-Iris (由AXIS與KOWA共同訂定)P-Iris control Improves performance by using the central part of the lensCamera softwarePrecise automatic control of iris position, exposure time and gain/amplificationP-Iris lens with a stepper motor forexact positioning

44. P-Iris: 未來的新標準P-Iris已經在AXIS P1346/P1347實作AXIS期望可以取代傳統的DC-Iris由AXIS and KOWA共同發展P-Iris 非商標保護的名詞，有利於市場的推廣市場詢問度相當高

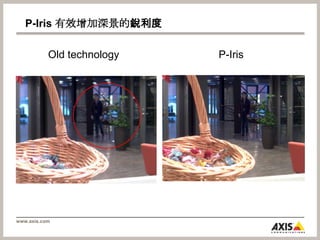

45. P-Iris 有效增加深景的銳利度Old technology P-Iris

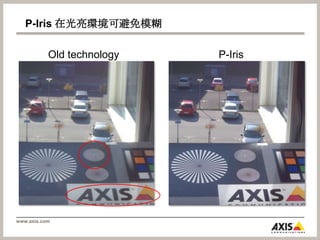

46. P-Iris 在光亮環境可避免模糊Old technology P-Iris

47. 整合性監控的革新其他

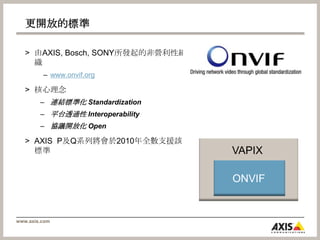

48. 更開放的標準由AXIS, Bosch, SONY所發起的非營利性組織www.onvif.org核心理念連結標準化 Standardization平台透通性 Interoperability協議開放化 OpenAXIS P及Q系列將會於2010年全數支援該標準VAPIXONVIF

49. 超過218 家公司加入(Sep2010)14 full members20 contributing membersUser members> 180 companies3737

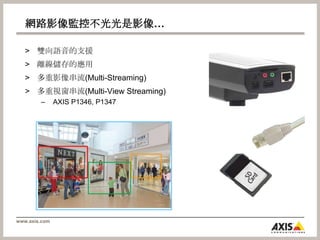

50. 網路影像監控不光光是影像…雙向語音的支援離線儲存的應用多重影像串流(Multi-Streaming)多重視窗串流(Multi-View Streaming)AXISP1346, P1347

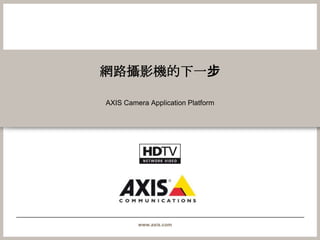

51. 網路攝影機的下一步AXISCamera Application Platform

52. 視訊智慧化的市場已經逐漸成熟絕大多數的智慧化視訊應用多用於偵測 Detection辨識 Recognition計數 Counting追蹤 Tracking其他 Etc.市場應用案例位移偵測 Motion detection電子圍籬 Digital fence物件追蹤 Object tracking人車技術 People/Car counting車牌辨識 License plate recognition

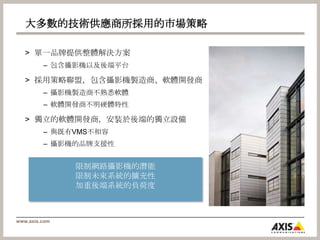

53. 大多數的技術供應商所採用的市場策略單一品牌提供整體解決方案包含攝影機以及後端平台採用策略聯盟，包含攝影機製造商、軟體開發商攝影機製造商不熟悉軟體軟體開發商不明硬體特性獨立的軟體開發商，安裝於後端的獨立設備與既有VMS不相容攝影機的品牌支援性限制網路攝影機的潛能限制未來系統的擴充性加重後端系統的負荷度

54. AXIS Camera Application Platform開放給第三方的軟體開發商完整的SDK與API簡易的安裝模式可依照使用者的需要自行“加載”應用程式到攝影機上開放式的架構等同於安防界的i-Phone!!AXIS專注於最好的攝影機、軟體應用則由使用者需求來引導

55. 防盜拷機制AXIS Camera Application Platform可依照使用者自身的需求尋求對應的解決方案使用者可自行由開發商網站上下載應用程式功能DetectionCountingAXIS CameraApplication PlatformRecognitionEtc.第三方軟體供應商開專用程式Axis network cameraor video encoder

56. 使用案例：AXIS Cross Line DetectionAXIS Cross Line Detection 可應用於電子圍籬的基本應用

57. AXIS 最新產品組合網路攝影機篇

58. AXIS擁有市場上最齊全的HDTV產品線PTZ/ PTZ domesFixedAXIS 212 PTZ/-VAXIS 213 PTZAXIS 214 PTZAXIS 215/-E PTZAXIS 207W/MWAXIS M1011/-WAXIS M1031-WAXIS M1054AXIS M1103/M1113AXIS M1104/M1114AXIS 210AXIS 211//211W/211MAXIS 233D/+AXIS P5534AXIS P5532AXIS Q6032-EAXIS Q6034/-EAXIS P1347/-EAXIS 221AXIS Q1755/-EAXIS P1311AXIS P1343/-EAXIS P1344/-EAXIS P1346/-EThermalFixed domesAXIS Q1910-EAXIS Q1910AXIS M3011AXIS M3014AXIS 209FDAXIS 209MFDAXIS M3113-R/M3114-RAXIS 216FD/-VAXIS 216MFD/-VAXIS M3203/M2304/-VAXIS P3344/-V/-VEAXIS P3343/-V/-VE AXIS P3301/-VAXIS P3304/-VEncoders/decodersSoftware & recordingAXIS Q7404AXIS Q7401AXIS Q7406 BladeAXIS 243Q BladeAXIS 241Q BladeAXIS 240Q BladeAXIS Q7900 Rack AXIS 3U Video Server RackAXIS 291 1U RackAXIS P7701AXIS 241Q/241QAAXIS 240QAXIS 243SA AXIS M7001AXIS 241SAXIS 247S AXIS Camera Station AXIS Camera ManagementAXIS Mobile MonitorAXIS Q8108-R Network Video RecorderADP > 800 partners Accessories

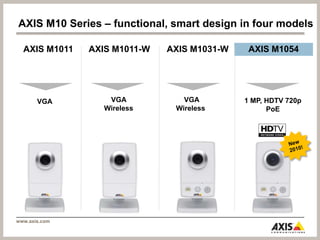

59. AXIS M10 Series – functional, smart design in four models AXIS M1054AXIS M1011AXIS M1011-WAXIS M1031-WVGAWirelessVGAWireless 1 MP, HDTV 720pPoEVGANew 2010!

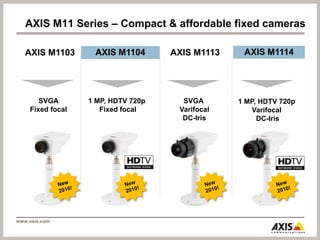

60. AXIS M11 Series – Compact & affordable fixed camerasAXIS M1114AXIS M1104AXIS M1113AXIS M1103SVGA VarifocalDC-Iris1 MP, HDTV 720p Fixed focalSVGAFixed focal1 MP, HDTV 720p Varifocal DC-IrisNew 2010!New 2010!New 2010!New 2010!

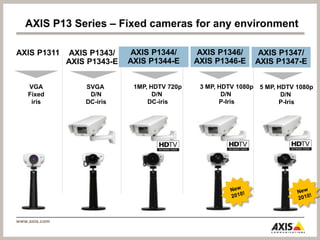

61. AXIS P13 Series – Fixed cameras for any environmentAXIS P1346/AXIS P1346-EAXIS P1344/AXIS P1344-EAXIS P1347/AXIS P1347-EAXIS P1311AXIS P1343/AXIS P1343-E3 MP, HDTV 1080pD/N P-Iris1MP, HDTV 720pD/N DC-irisVGAFixed irisSVGA D/NDC-iris5 MP, HDTV 1080pD/N P-IrisNew 2010!New 2010!

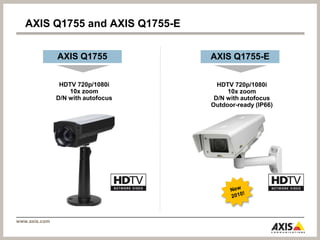

62. AXIS Q1755 and AXIS Q1755-EAXIS Q1755AXIS Q1755-EHDTV 720p/1080i10x zoomD/N with autofocusHDTV 720p/1080i10x zoomD/N with autofocusOutdoor-ready (IP66)New 2010!

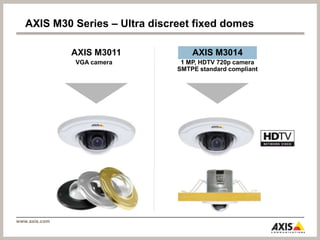

63. AXIS M30 Series – Ultra discreet fixed domesAXIS M3011AXIS M3014 VGA camera1 MP, HDTV 720p cameraSMTPE standard compliant

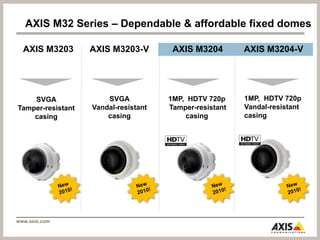

64. AXIS M32 Series – Dependable & affordable fixed domesAXIS M3204-VAXIS M3203AXIS M3203-VAXIS M32041MP, HDTV 720p Vandal-resistantcasing SVGAVandal-resistantcasing1MP, HDTV 720p Tamper-resistant casing SVGATamper-resistantcasingNew 2010!New 2010!New 2010!New 2010!

65. AXIS P3304/-V – discreet HDTV video surveillanceAXIS P3304-VAXIS P3301AXIS P3301-VAXIS P3304VGATamper-resistant casingVGA Vandal-resistant casing1 MP, HDTV 720pTamper-resistant casing 1 MP, HDTV 720p Vandal-resistant casing New 2010!New 2010!Vari-focal, two-way audio, alarm in/out, WDR

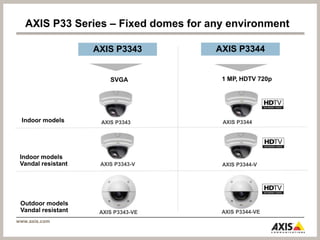

66. AXIS P33 Series – Fixed domes for any environmentAXIS P3344AXIS P33431 MP, HDTV 720pSVGAIndoor modelsAXIS P3344AXIS P3343Indoor modelsVandal resistantAXIS P3343-VAXIS P3344-VOutdoor modelsVandal resistantAXIS P3344-VEAXIS P3343-VE

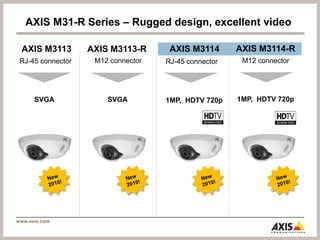

67. AXIS M31-R Series – Rugged design, excellent videoAXIS M3114-RAXIS M3114AXIS M3113-RAXIS M3113M12 connectorM12 connectorRJ-45 connectorRJ-45 connector1MP, HDTV 720p SVGASVGA1MP, HDTV 720p New 2010!New 2010!New 2010!New 2010!

68. AXIS P5534/-E and AXIS Q6034/-E – HDTV PTZ domesAXIS Q6034-EAXIS P5534AXIS P5534-EAXIS Q6034HDTV 720p18x zoomHDTV 720p18x zoomOutdoor-readyHDTV 720p18x zoom Advanced mechanical designHDTV 720p18x zoomOutdoor-readyAdvanced mechanical designNew 2010!New 2010!New 2010!New 2010!

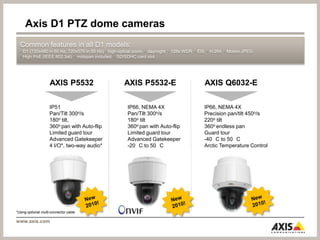

69. Axis D1 PTZ dome camerasCommon features in all D1 models: ▪ D1 (720x480 in 60 Hz, 720x576 in 50 Hz) ▪ high optical zoom ▪ day/night ▪ 128x WDR ▪ EIS ▪ H.264 ▪ Motion JPEG▪ High PoE (IEEE 802.3at) ▪ midspan included ▪ SD/SDHC card slotAXIS P5532AXIS P5532-EAXIS Q6032-ENew 2010!New 2010!New 2010!IP51Pan/Tilt 300o/s180o tilt,360o pan with Auto-flipLimited guard tourAdvanced Gatekeeper4 I/O*, two-way audio*IP66, NEMA 4XPrecision pan/tilt 450o/s220o tilt360o endless pan Guard tour-40 °C to 50 °C Arctic Temperature ControlIP66, NEMA 4XPan/Tilt 300o/s180o tilt360o pan with Auto-flipLimited guard tourAdvanced Gatekeeper-20 °C to 50 °C*Using optional multi-connector cable

70. AXIS Q1910/-E – Thermal CameraIndoor : AXIS Q1910Outdoor: AXIS Q1910-EDetection range:13 mm lens17 °Size: 1.8x0.5mRange: 200m (220 yards)Size: 2.3x2.3mRange: 550m (600 yards)
