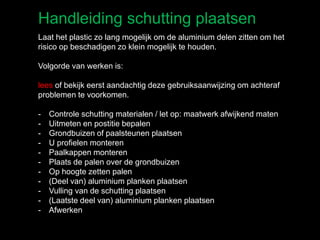

4. Handleiding schutting plaatsen
Laat het plastic zo lang mogelijk om de aluminium delen zitten om het
risico op beschadigen zo klein mogelijk te houden.
Volgorde van werken is:
lees of bekijk eerst aandachtig deze gebruiksaanwijzing om achteraf
problemen te voorkomen.
- Controle schutting materialen / let op: maatwerk afwijkend maten
- Uitmeten en postitie bepalen
- Grondbuizen of paalsteunen plaatsen
- U profielen monteren
- Paalkappen monteren
- Plaats de palen over de grondbuizen
- Op hoogte zetten palen
- (Deel van) aluminium planken plaatsen
- Vulling van de schutting plaatsen
- (Laatste deel van) aluminium planken plaatsen
- Afwerken

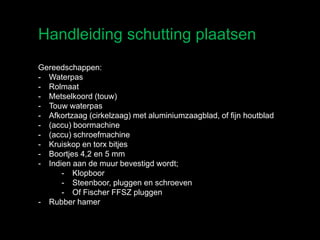

5. Handleiding schutting plaatsen
Gereedschappen:
- Waterpas
- Rolmaat
- Metselkoord (touw)
- Touw waterpas
- Afkortzaag (cirkelzaag) met aluminiumzaagblad, of fijn houtblad
- (accu) boormachine
- (accu) schroefmachine
- Kruiskop en torx bitjes
- Boortjes 4,2 en 5 mm
- Indien aan de muur bevestigd wordt;
- Klopboor
- Steenboor, pluggen en schroeven
- Of Fischer FFSZ pluggen
- Rubber hamer
6.

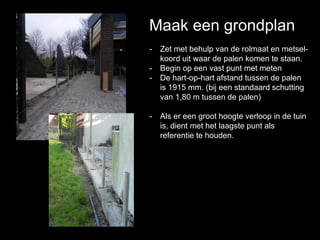

7. Maak een grondplan
- Zet met behulp van de rolmaat en metsel-
koord uit waar de palen komen te staan.
- Begin op een vast punt met meten
- De hart-op-hart afstand tussen de palen
is 1915 mm. (bij een standaard schutting
van 1,80 m tussen de palen)
- Als er een groot hoogte verloop in de tuin
is, dient met het laagste punt als
referentie te houden.

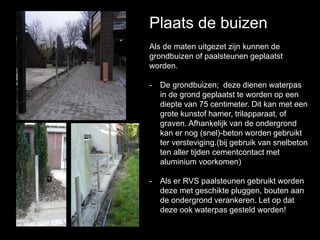

8. Plaats de buizen
Als de maten uitgezet zijn kunnen de
grondbuizen of paalsteunen geplaatst
worden.
- De grondbuizen; deze dienen waterpas
in de grond geplaatst te worden op een
diepte van 75 centimeter. Dit kan met een
grote kunstof hamer, trilapparaat, of
graven. Afhankelijk van de ondergrond
kan er nog (snel)-beton worden gebruikt
ter versteviging.(bij gebruik van snelbeton
ten aller tijden cementcontact met
aluminium voorkomen)
- Als er RVS paalsteunen gebruikt worden
deze met geschikte pluggen, bouten aan
de ondergrond verankeren. Let op dat
deze ook waterpas gesteld worden!

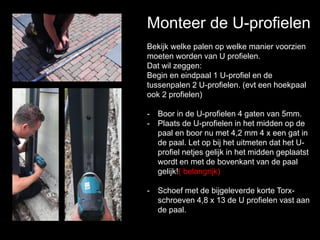

9. Monteer de U-profielen
Bekijk welke palen op welke manier voorzien
moeten worden van U profielen.
Dat wil zeggen:
Begin en eindpaal 1 U-profiel en de
tussenpalen 2 U-profielen. (evt een hoekpaal
ook 2 profielen)
- Boor in de U-profielen 4 gaten van 5mm.
- Plaats de U-profielen in het midden op de
paal en boor nu met 4,2 mm 4 x een gat in
de paal. Let op bij het uitmeten dat het U-
profiel netjes gelijk in het midden geplaatst
wordt en met de bovenkant van de paal
gelijk!( belangrijk)
- Schoef met de bijgeleverde korte Torx-
schroeven 4,8 x 13 de U profielen vast aan
de paal.
10. Plaats de palen (1)
Als de grondbuizen geplaatst zijn kunnen de
palen eroverheen geschoven worden.
- Monteer eerst met behulp van de
bijgeleverde schroeven de paalkappen op
de bovenzijde van de palen.
- Schuif voorzichtig de palen over de
buizen.

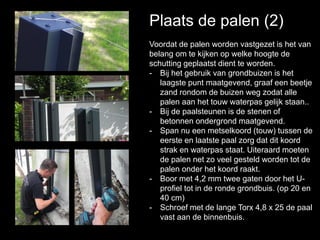

11. Plaats de palen (2)
Voordat de palen worden vastgezet is het van
belang om te kijken op welke hoogte de
schutting geplaatst dient te worden.
- Bij het gebruik van grondbuizen is het
laagste punt maatgevend, graaf een beetje
zand rondom de buizen weg zodat alle
palen aan het touw waterpas gelijk staan..
- Bij de paalsteunen is de stenen of
betonnen ondergrond maatgevend.
- Span nu een metselkoord (touw) tussen de
eerste en laatste paal zorg dat dit koord
strak en waterpas staat. Uiteraard moeten
de palen net zo veel gesteld worden tot de
palen onder het koord raakt.
- Boor met 4,2 mm twee gaten door het U-
profiel tot in de ronde grondbuis. (op 20 en
40 cm)
- Schroef met de lange Torx 4,8 x 25 de paal
vast aan de binnenbuis.

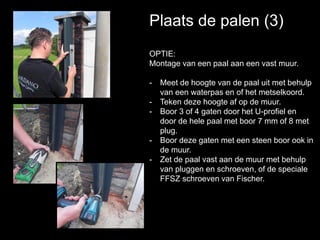

12. Plaats de palen (3)
OPTIE:
Montage van een paal aan een vast muur.
- Meet de hoogte van de paal uit met behulp
van een waterpas en of het metselkoord.
- Teken deze hoogte af op de muur.
- Boor 3 of 4 gaten door het U-profiel en
door de hele paal met boor 7 mm of 8 met
plug.
- Boor deze gaten met een steen boor ook in
de muur.
- Zet de paal vast aan de muur met behulp
van pluggen en schroeven, of de speciale
FFSZ schroeven van Fischer.

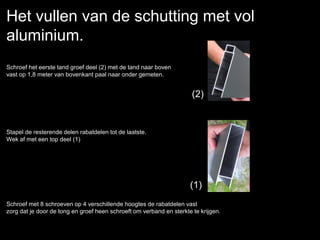

13. Het vullen van de schutting met vol
aluminium.
Schroef het eerste tand groef deel (2) met de tand naar boven
vast op 1,8 meter van bovenkant paal naar onder gemeten.
Stapel de resterende delen rabatdelen tot de laatste.
Wek af met een top deel (1)
Schroef met 8 schroeven op 4 verschillende hoogtes de rabatdelen vast
zorg dat je door de tong en groef heen schroeft om verband en sterkte te krijgen.
(2)
(1)

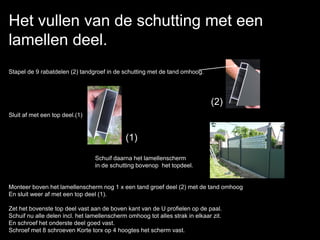

14. Het vullen van de schutting met een
lamellen deel.
Stapel de 9 rabatdelen (2) tandgroef in de schutting met de tand omhoog.
Sluit af met een top deel.(1)
Schuif daarna het lamellenscherm
in de schutting bovenop het topdeel.
Monteer boven het lamellenscherm nog 1 x een tand groef deel (2) met de tand omhoog
En sluit weer af met een top deel (1).
Zet het bovenste top deel vast aan de boven kant van de U profielen op de paal.
Schuif nu alle delen incl. het lamellenscherm omhoog tot alles strak in elkaar zit.
En schroef het onderste deel goed vast.
Schroef met 8 schroeven Korte torx op 4 hoogtes het scherm vast.
(2)
(1)

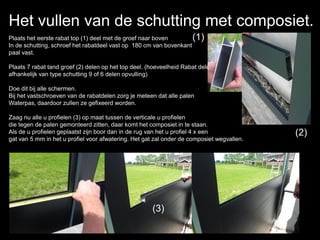

15. Het vullen van de schutting met composiet.
Plaats het eerste rabat top (1) deel met de groef naar boven
In de schutting, schroef het rabatdeel vast op 180 cm van bovenkant
paal vast.
Plaats 7 rabat tand groef (2) delen op het top deel. (hoeveelheid Rabat delen
afhankelijk van type schutting 9 of 6 delen opvulling)
Doe dit bij alle schermen.
Bij het vastschroeven van de rabatdelen zorg je meteen dat alle palen
Waterpas, daardoor zullen ze gefixeerd worden.
Zaag nu alle u profielen (3) op maat tussen de verticale u profielen
die tegen de palen gemonteerd zitten, daar komt het composiet in te staan.
Als de u profielen geplaatst zijn boor dan in de rug van het u profiel 4 x een
gat van 5 mm in het u profiel voor afwatering. Het gat zal onder de composiet wegvallen.
(1)
(2)
(3)
16. Het vullen van de schutting met composiet.
Plaats daarin 6 delen composiet (5) en koppel deze doormiddel
van de zwarte koppelstrip (6).
Zaag een nieuw U profiel op maat tussen de palen voor boven de composiet.
Monteer dit u profiel met 2 x lange torx aan het rabatdeel erboven zie foto 7.
(5)
(6)
Foto 7
17. Het vullen van de schutting met composiet.
Schroef de twee bovenste rabatdelen vast met de bovenkant van de schutting gelijk.
18. Het vullen van de schutting met Bangkirai.
Plaats het eerste rabat top (1) deel met de groef naar boven
In de schutting, schroef het rabatdeel vast op 180 cm van bovenkant
paal vast.
Plaats 7 rabat tand groef (2) delen op het top deel. (hoeveelheid Rabat delen
afhankelijk van type schutting 9 of 6 delen opvulling)
Doe dit bij alle schermen.
Bij het vastschroeven van de rabatdelen zorg je meteen dat alle palen
Waterpas, daardoor zullen ze gefixeerd worden.
Zaag nu alle u profielen (3) op maat tussen de verticale u profielen
die tegen de palen gemonteerd zitten, daar komt het Bangkirai rabat in te staan.
Als de u profielen geplaatst zijn boor dan in de rug van het u profiel 4 x een
gat van 5 mm in het u profiel voor afwatering. Het gat zal onder het Bangkirai wegvallen.
(1)
(2)

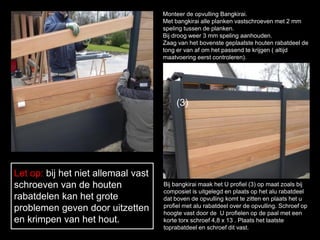

19. Monteer de opvulling Bangkirai.
Met bangkirai alle planken vastschroeven met 2 mm
speling tussen de planken.
Bij droog weer 3 mm speling aanhouden.
Zaag van het bovenste geplaatste houten rabatdeel de
tong er van af om het passend te krijgen ( altijd
maatvoering eerst controleren).
Let op: bij het niet allemaal vast
schroeven van de houten
rabatdelen kan het grote
problemen geven door uitzetten
en krimpen van het hout.
Bij bangkirai maak het U profiel (3) op maat zoals bij
composiet is uitgelegd en plaats op het alu rabatdeel
dat boven de opvulling komt te zitten en plaats het u
profiel met alu rabatdeel over de opvulling. Schroef op
hoogte vast door de U profielen op de paal met een
korte torx schroef 4,8 x 13 . Plaats het laatste
toprabatdeel en schroef dit vast.
(3)
20. Het vullen van de schutting met Glas of
volkern paneel.
Plaats het eerste rabat top deel met de groef naar boven
In de schutting, schroef het rabatdeel vast op 180 cm van boven vast.
Plaats 7 rabat tand groef delen op het topdeel.
Hoeveelheid afhankelijk van versie en hoogte paneel of glas.
Doe dit bij alle schermen.
Bij het vastschroeven van de rabatdelen zorg je meteen dat alle palen
Waterpas zet, daardoor zullen ze gefixeerd worden en meteen waterpas staan.
Plaats het rubber op onderzijde van het paneel de glasplaat en plaats
deze in het rabatdeel tegelijk met de rubber.
Gebruik wat afwasmiddel in de u van het rabatdeel.
Duw de glasplaat goed aan dat hij volledig in het rabatdeel valt.
Plaats nu de rubber op het paneel of de glasplaat.
Breng weer wat afwasmiddel aan op het rubber en duw het
alu rabatdeel over de rubber.
Klop deze voorzichtig aan met rubber hamer. ( let op breuk)
Schroef het bovenste deel vast. Daar komt het rubber in
Let op niet in de buurt van de glasplaat,
Snij de rubber voor de zijkanten precies over de lengte door de midden
en duw deze aan de zijkanten tussen het glas en het U profiel.

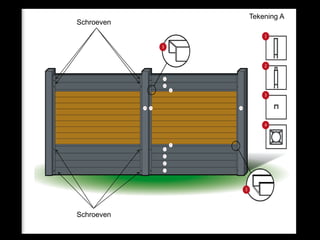

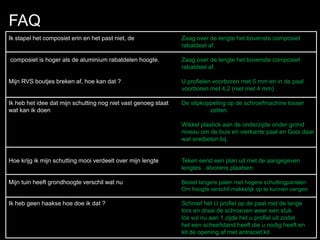

22. FAQ
Ik stapel het composiet erin en het past niet, de Zaag over de lengte het bovenste composiet
rabatdeel af.
composiet is hoger als de aluminium rabatdelen hoogte. Zaag over de lengte het bovenste composiet
rabatdeel af.
Mijn RVS boutjes breken af, hoe kan dat ? U profielen voorboren met 5 mm en in de paal
voorboren met 4,2 (niet met 4 mm)
Ik heb het idee dat mijn schutting nog niet vast genoeg staat De slipkoppeling op de schroefmachine losser
wat kan ik doen zetten.
Wikkel plastick aan de onderzijde onder grond
niveau om de buis en vierkante paal en Gooi daar
wat snelbeton bij.
Hoe krijg ik mijn schutting mooi verdeelt over mijn lengte Teken eerst een plan uit met de aangegeven
lengtes alvorens plaatsen.
Mijn tuin heeft grondhoogte verschil wat nu Bestel langere palen met hogere schuttingpanelen
Om hoogte verschil makkelijk op te kunnen vangen
Ik heb geen haakse hoe doe ik dat ? Schroef het U profiel op de paal met de lange
torx en draai de schroeven weer een stuk
los vul nu aan 1 zijde het u profiel uit zodat
het een scheefstand heeft die u nodig heeft en
kit de opening af met antraciet kit.
23.

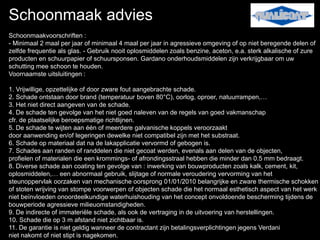

24. Schoonmaak advies
Schoonmaakvoorschriften :
- Minimaal 2 maal per jaar of minimaal 4 maal per jaar in agressieve omgeving of op niet beregende delen of
zelfde frequentie als glas. - Gebruik nooit oplosmiddelen zoals benzine, aceton, e.a. sterk alkalische of zure
producten en schuurpapier of schuursponsen. Gardano onderhoudsmiddelen zijn verkrijgbaar om uw
schutting mee schoon te houden.
Voornaamste uitsluitingen :
1. Vrijwillige, opzettelijke of door zware fout aangebrachte schade.
2. Schade ontstaan door brand (temperatuur boven 80°C), oorlog, oproer, natuurrampen,…
3. Het niet direct aangeven van de schade.
4. De schade ten gevolge van het niet goed naleven van de regels van goed vakmanschap
cfr. de plaatselijke beroepsmatige richtlijnen.
5. De schade te wijten aan één of meerdere galvanische koppels veroorzaakt
door aanwending en/of legeringen dewelke niet compatibel zijn met het substraat.
6. Schade op materiaal dat na de lakapplicatie vervormd of gebogen is.
7. Schades aan randen of randdelen die niet gecoat werden, evenals aan delen van de objecten,
profielen of materialen die een krommings- of afrondingsstraal hebben die minder dan 0.5 mm bedraagt.
8. Diverse schade aan coating ten gevolge van : inwerking van bouwproducten zoals kalk, cement, kit,
oplosmiddelen,… een abnormaal gebruik, slijtage of normale veroudering vervorming van het
steunoppervlak oorzaken van mechanische oorsprong 01/01/2010 belangrijke en zware thermische schokken
of stoten wrijving van stompe voorwerpen of objecten schade die het normaal esthetisch aspect van het werk
niet beïnvloeden onoordeelkundige waterhuishouding van het concept onvoldoende bescherming tijdens de
bouwperiode agressieve milieuomstandigheden.
9. De indirecte of immateriële schade, als ook de vertraging in de uitvoering van herstellingen.
10. Schade die op 3 m afstand niet zichtbaar is.
11. De garantie is niet geldig wanneer de contractant zijn betalingsverplichtingen jegens Verdani
niet nakomt of niet stipt is nagekomen.
25. Gardano Dealer :
-Tijdloos
-Duurzaam
-100 % recyclebaar
-Modulair op te bouwen
-Voorzien van Qualicoating
-Te combineren bij iedere stijl
-Meerder kleuren verkrijgbaar
-Nadien in hoogte bij te stellen
-Rvs bevestigings materiaal in kleur
-Verlichting en irrigatie in te bouwen
-Ook voor dakterras
Hartelijk dank voor het kiezen van ons
kwaliteitsproduct.
www.gardano.nl
