VFX 메쉬 최적화
그래픽디자인실 VFX Team : 채문배

2. 이펙트 컨셉

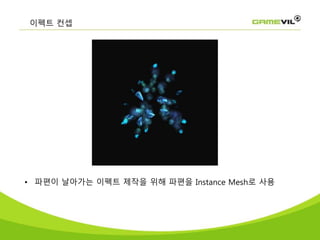

• 파편이 날아가는 이펙트 제작을 위해 파편을 Instance Mesh로 사용

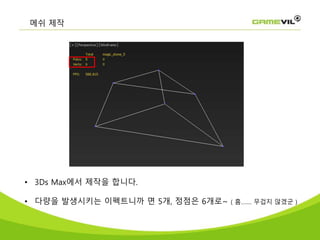

3. 메쉬 제작
• 3Ds Max에서 제작을 합니다.
• 다량을 발생시키는 이펙트니까 면 5개, 정점은 6개로~ ( 흠……. 무겁지 않겠군 )

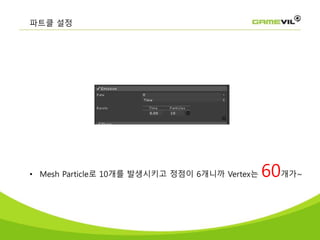

4. 파트클 설정
• Mesh Particle로 10개를 발생시키고 정점이 6개니까 Vertex는 60개가~

5. 유니티 이펙트제작

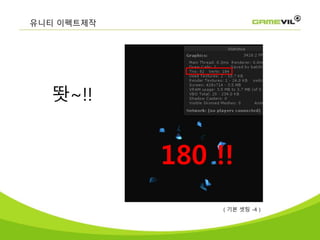

똿~!!
180 !!
( 기본 셋팅 -4 )

6. 허걱~~~!!!! 뭐지?????

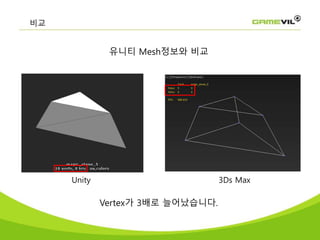

7. 유니티 Mesh정보와 비교
Unity 3Ds Max
Vertex가 3배로 늘어났습니다.
비교

8. 이유는?

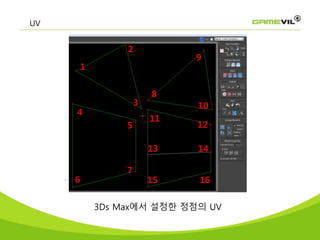

9. 3Ds Max에서 설정한 정점의 UV
1
2
3
4
5
6
7
8
9
10
11
12
13 14
15 16
UV

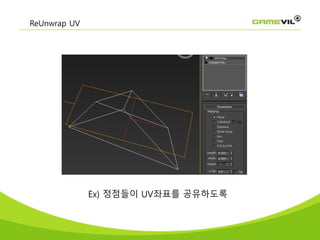

10. Ex) 정점들이 UV좌표를 공유하도록
ReUnwrap UV

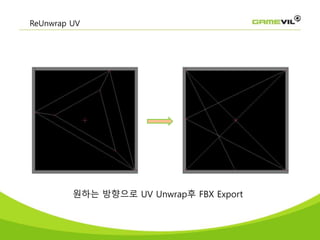

11. ReUnwrap UV
원하는 방향으로 UV Unwrap후 FBX Export

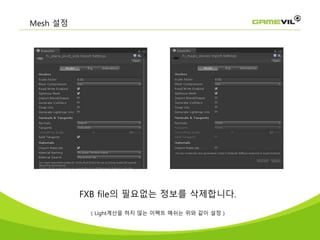

12. Mesh 설정
FXB file의 필요없는 정보를 삭제합니다.
( Light계산을 하지 않는 이펙트 메쉬는 위와 같이 설정 )

13. Mesh 설정

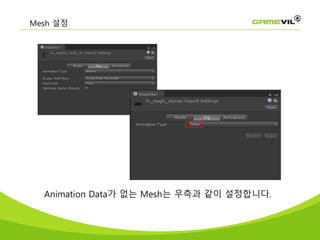

Animation Data가 없는 Mesh는 우측과 같이 설정합니다.

14. 유니티 Mesh정보와 비교
Unity 3Ds Max

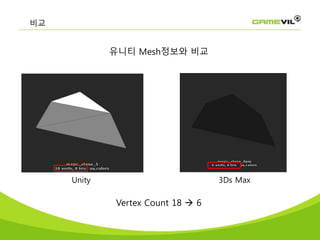

Vertex Count 18  6
비교

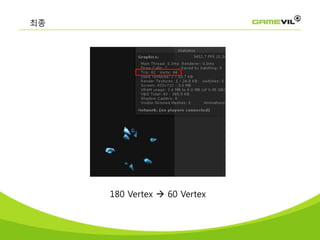

15. 180 Vertex  60 Vertex
최종

16. 16
