Guide setting modem smc
Dokumen ini adalah panduan langkah demi langkah untuk menyetting modem SMC untuk layanan Speedy. Langkah-langkah mencakup persiapan dan konfigurasi melalui interface modem, termasuk pengaturan VPI/VCI, DNS, IP address, dan pengaturan firewall. Setelah selesai, pengguna dapat memeriksa status koneksi internet untuk memastikan modem berfungsi dengan baik.
Guide setting modem smc

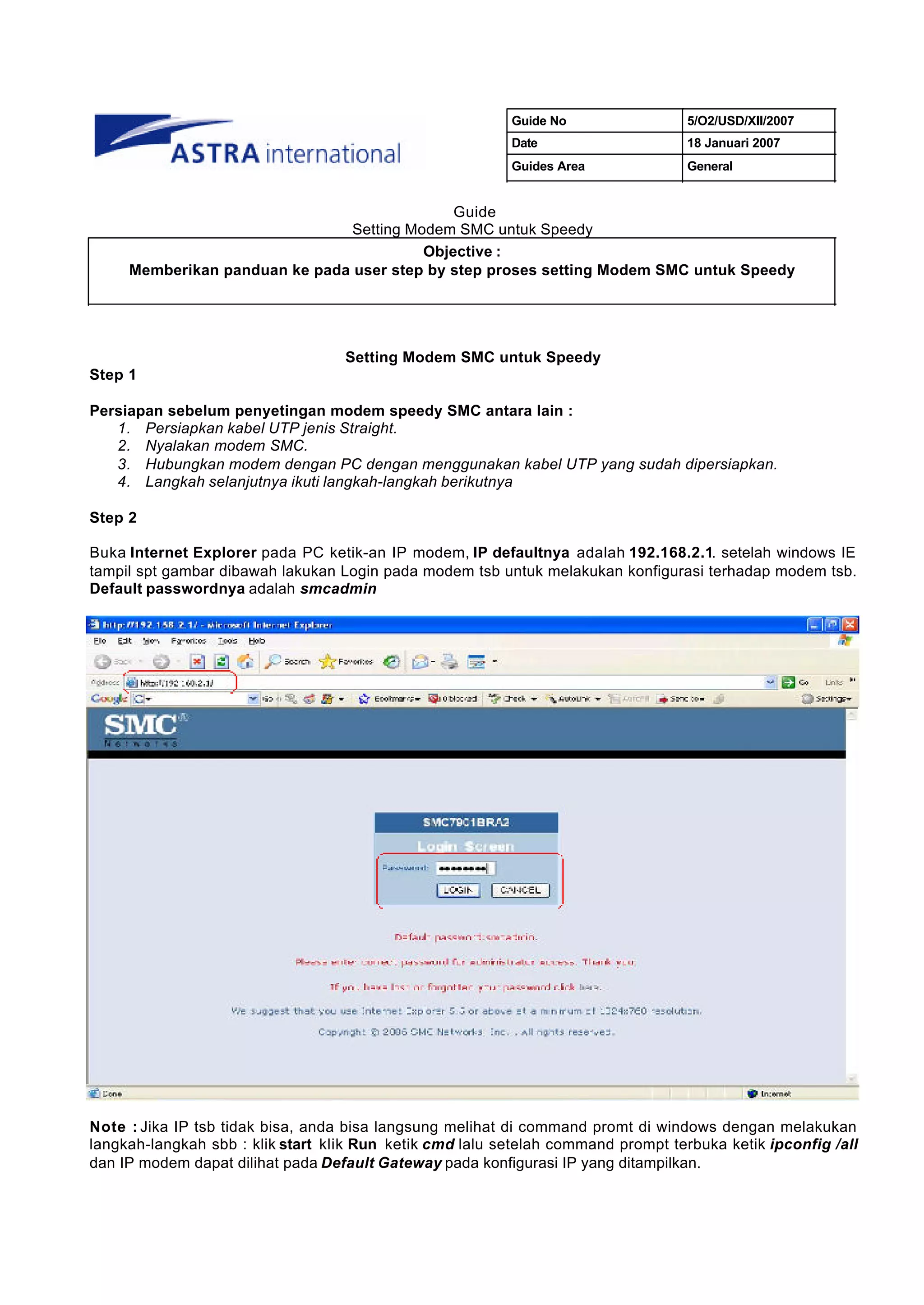

- 1. Guide No 5/O2/USD/XII/2007 Date 18 Januari 2007 Guides Area General Guide Setting Modem SMC untuk Speedy Objective : Memberikan panduan ke pada user step by step proses setting Modem SMC untuk Speedy Setting Modem SMC untuk Speedy Step 1 Persiapan sebelum penyetingan modem speedy SMC antara lain : 1. Persiapkan kabel UTP jenis Straight. 2. Nyalakan modem SMC. 3. Hubungkan modem dengan PC dengan menggunakan kabel UTP yang sudah dipersiapkan. 4. Langkah selanjutnya ikuti langkah-langkah berikutnya Step 2 Buka Internet Explorer pada PC ketik-an IP modem, IP defaultnya adalah 192.168.2.1. setelah windows IE tampil spt gambar dibawah lakukan Login pada modem tsb untuk melakukan konfigurasi terhadap modem tsb. Default passwordnya adalah smcadmin Note : Jika IP tsb tidak bisa, anda bisa langsung melihat di command promt di windows dengan melakukan langkah-langkah sbb : klik start klik Run ketik cmd lalu setelah command prompt terbuka ketik ipconfig /all dan IP modem dapat dilihat pada Default Gateway pada konfigurasi IP yang ditampilkan.

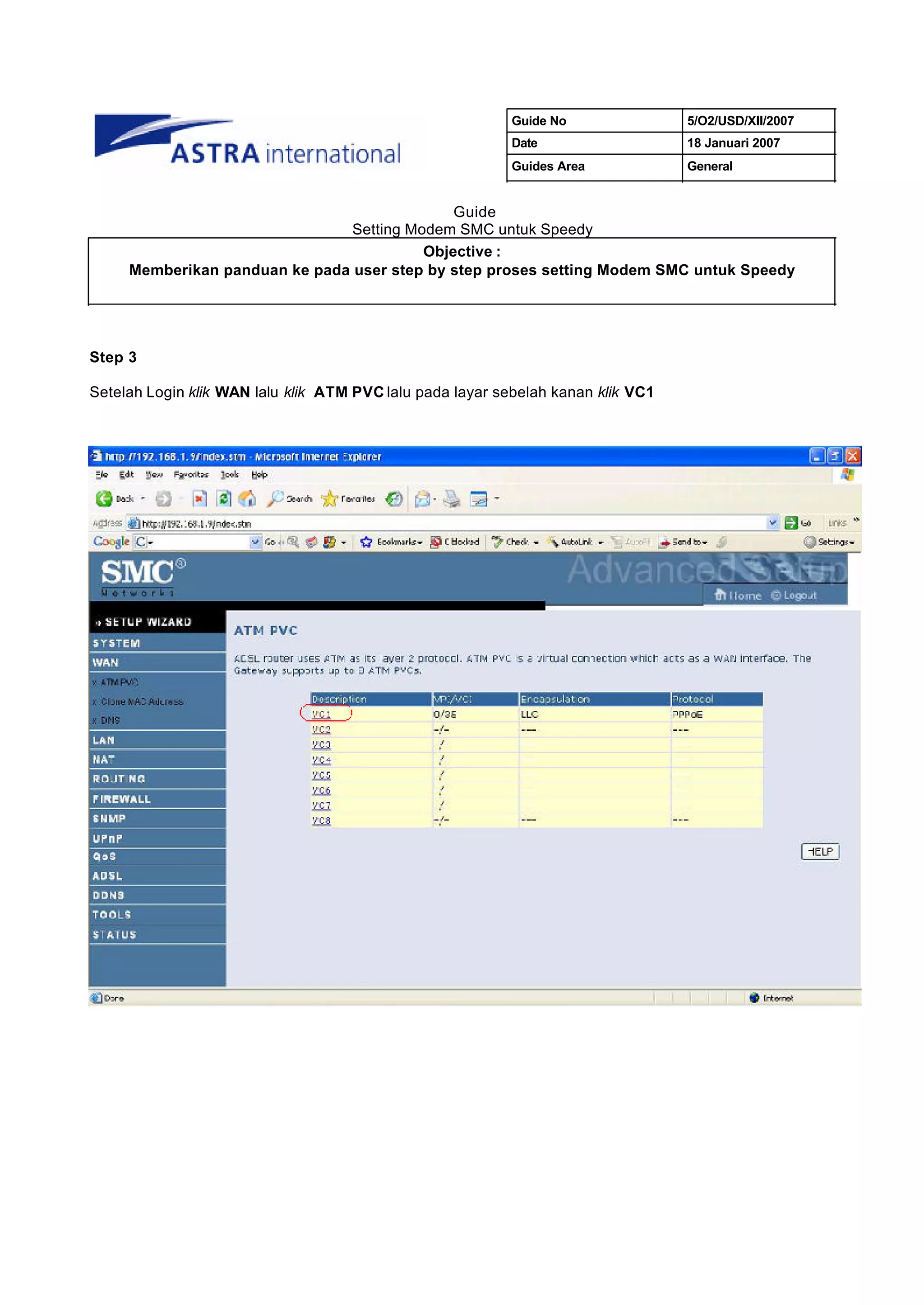

- 2. Guide No 5/O2/USD/XII/2007 Date 18 Januari 2007 Guides Area General Guide Setting Modem SMC untuk Speedy Objective : Memberikan panduan ke pada user step by step proses setting Modem SMC untuk Speedy Step 3 Setelah Login klik WAN lalu klik ATM PVC lalu pada layar sebelah kanan klik VC1

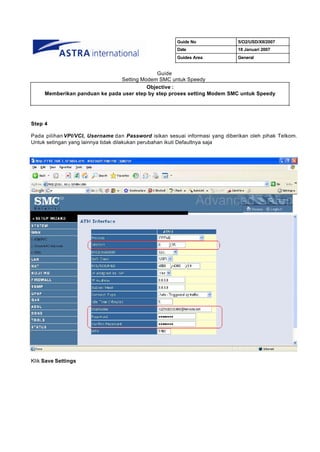

- 3. Guide No 5/O2/USD/XII/2007 Date 18 Januari 2007 Guides Area General Guide Setting Modem SMC untuk Speedy Objective : Memberikan panduan ke pada user step by step proses setting Modem SMC untuk Speedy Step 4 Pada pilihan VPI/VCI, Username dan Password isikan sesuai informasi yang diberikan oleh pihak Telkom. Untuk setingan yang lainnya tidak dilakukan perubahan ikuti Defaultnya saja Klik Save Settings

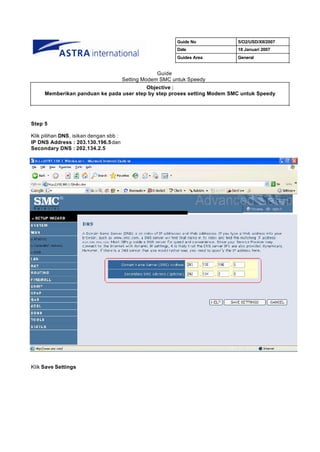

- 4. Guide No 5/O2/USD/XII/2007 Date 18 Januari 2007 Guides Area General Guide Setting Modem SMC untuk Speedy Objective : Memberikan panduan ke pada user step by step proses setting Modem SMC untuk Speedy Step 5 Klik pilihan DNS, isikan dengan sbb : IP DNS Address : 203.130.196.5 dan Secondary DNS : 202.134.2.5 Klik Save Settings

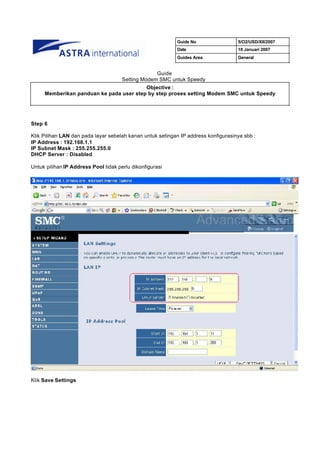

- 5. Guide No 5/O2/USD/XII/2007 Date 18 Januari 2007 Guides Area General Guide Setting Modem SMC untuk Speedy Objective : Memberikan panduan ke pada user step by step proses setting Modem SMC untuk Speedy Step 6 Klik Pilihan LAN dan pada layar sebelah kanan untuk setingan IP address konfigurasinya sbb : IP Address : 192.168.1.1 IP Subnet Mask : 255.255.255.0 DHCP Server : Disabled Untuk pilihan IP Address Pool tidak perlu dikonfigurasi Klik Save Settings

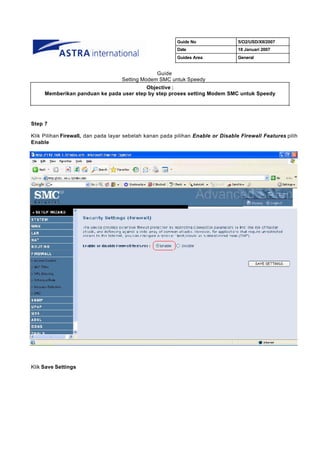

- 6. Guide No 5/O2/USD/XII/2007 Date 18 Januari 2007 Guides Area General Guide Setting Modem SMC untuk Speedy Objective : Memberikan panduan ke pada user step by step proses setting Modem SMC untuk Speedy Step 7 Klik Pilihan Firewall, dan pada layar sebelah kanan pada pilihan Enable or Disable Firewall Features pilih Enable Klik Save Settings

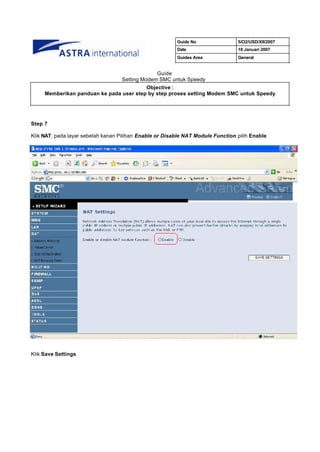

- 7. Guide No 5/O2/USD/XII/2007 Date 18 Januari 2007 Guides Area General Guide Setting Modem SMC untuk Speedy Objective : Memberikan panduan ke pada user step by step proses setting Modem SMC untuk Speedy Step 7 Klik NAT, pada layar sebelah kanan Pilihan Enable or Disable NAT Module Function pilih Enable Klik Save Settings
- 8. Guide No 5/O2/USD/XII/2007 Date 18 Januari 2007 Guides Area General Guide Setting Modem SMC untuk Speedy Objective : Memberikan panduan ke pada user step by step proses setting Modem SMC untuk Speedy Step 8 Setelah dilakukan penyetingan diatas untuk melihat apakah status modem dapat berfungsi dengan baik dan dapat melakukan koneksi ke internet klik Pilihan Status dan lihat pada sebelah kanan layar yang dilingkari dengan tanda merah seperti gambar di bawah ini Status ADSL : CONNECTED dan pada setingan WAN IP , IP Address sudah terisi secara automatis. Note : Dikarenakan IP LAN sudah diganti menjadi 192.168.1.1 maka untuk dapat melihat status pada modem SMC tsb anda harus melakukan Login ulang dengan menggunakan IP LAN yang sudah disetting tsb.
