- 3. 二、GB/T 12706.1-2020 6.1 绝缘材料 增加了表5，意味着绝缘有单独的卤素含量考核要求 7.2.2内衬层与填充材料 增加“除纵向阻水型电缆外，应为非吸湿材料” 增加符合表5的要求，内衬层与填充材料有单独的卤素含量考 核要求 7.2.3 挤包内衬层 厚度参考表9，注意新版缆芯假设直径精确到十分位，可能会影 响到原来临界值时的厚度变化，例如，原来计算假设直径 25.4mm，修约后25mm，对应厚度1.0mm，新版哪怕 25.1mm也对应厚度1.2mm
- 4. 二、GB/T 12706.1-2020 7.2.4 绕包内衬层 增加“当多根带材绕包时，每一根均应重叠绕包” 7.3.2有统包金属层的电缆 增加内衬层和填充“应为非吸湿性材料” 9.2.1 金属屏蔽中铜丝屏蔽的电阻，增加适用时应符合GB/3956 规定 9.2.2 铜丝屏蔽原反向绕包的铜丝或铜带变为“可”，增加了间 隙计算的规定 9.2.3 铜带屏蔽，强调了“一根重叠绕包”，取消了原来的“可 采用双层铜带间隙绕包”。增加了协商一致可采用其他结构
- 5. 二、GB/T 12706.1-2020 11 铅套标称厚度计算公式统一为一个 12.2 铠装材料，增加了非磁性不锈钢带（丝），取消了“涂漆 钢带” 12.3.3 标称厚度计算值小于1.2/1.0mm时，由原来规定不小于改 为直接取值1.2/1.0mm 12.4 铠装材料尺寸，增加圆金属丝（粗）：4.0mm 12.6 增加粗圆金属丝铠装隔离套或内衬层的最小标称厚度为 2.0mm 12.7删除了“不必加包带垫层”的描述
- 6. 二、GB/T 12706.1-2020 13.1 对护套取消“紫外稳定性试验在考虑中” 13.2增加了无卤阻燃材料的描述 13.3 护套厚度，对于计算标称厚度小于1.4/1.8mm，删除了“无 铠装电缆…”的限制条件，意味着所有电缆计算值小于 1.4/1.8mm时均取值1.4/1.8mm 15.2 导体电阻注意环境条件化处理至少12h，有疑问时24h的要 求，增加铝合金导体电阻要求与同截面铝导体一致的说明 15.3.4 表12 注意额定电压0.6kV的试验电压1.8kV→3.5kV
- 7. 二、GB/T 12706.1-2020 16 抽样试验，注意尺寸检查包含16.5-16.8、16.10-16.12，意 味着增加了绕包搭盖率、间隙率、内衬层和（或）包带垫层 总厚度项目 16.5.3非金属护套要求，有变化，统一为最小值≥0.8t-0.2，取消 原“无铠装电缆…”最小值≥0.85t-0.1 16.10-16.12 为增加的试验方法及考核要求规定 17.2 绝缘电阻，注意“该实验可在任何其他电气试验之前的试 验样品上进行”，意味着不必重复取样。 18.3、18.4为增加的条款，规定了增加的挤包内衬层、绕包内衬 层和（或）包带垫层总厚度测量要求
- 8.
- 9.
- 10. 二、GB/T 12706.1-2020 18.16.3 烟密度，引用的试验方法由GB/T17651.2-1998变更为 IEC61034-2 18.16.6氟含量，引用的试验方法由IEC60684-2:2003变更为 GB/T7113.2 18.17.1 黑色PE护套碳黑含量，增加阻燃型由供需双方商定，且 在表17中未做要求
- 11.
- 12. 三、GB/T 12706.2-2020（与.1相同变化的不 再列出） 4.1 额定电压增加了18/20(24)kV 7.1的b)对3.6/6(7.2)kV PVC绝缘电缆可（08版为应）采用无屏 蔽结构 8.2.4 相比.1增加了“不应露出缆芯或下层包带” 15.4 电缆导体温度的确定，新增条款，明确了热循环、冲击试 验的温度测量问题。 16 例行检验，增加

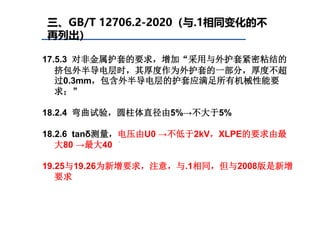

- 13. 三、GB/T 12706.2-2020（与.1相同变化的不 再列出） 17.5.3 对非金属护套的要求，增加“采用与外护套紧密粘结的 挤包外半导电层时，其厚度作为外护套的一部分，厚度不超 过0.3mm，包含外半导电层的护套应满足所有机械性能要 求；” 18.2.4弯曲试验，圆柱体直径由5%→不大于5% 18.2.6 tanδ测量，电压由U0 →不低于2kV，XLPE的要求由最 大80 →最大40 19.25与19.26为新增要求，注意，与.1相同，但与2008版是新增 要求
- 14.
- 15. 四、GB/T 12706.3-2020（与.2相同变化的不 再列出） 4.3 护套混合料 表4，删除了ST1和ST3，增加了无卤阻燃ST8护套 7.2导体屏蔽，取消了500mm2以上“应由半导电带和挤包半导 电层复合组成”的规定 8.2.1 内衬层结构，取消了绕包 8.2.3挤包内衬层厚度，变化较大，由2挡变为5挡
- 16. 四、GB/T 12706.3-2020（与.2相同变化的不 再列出） 13.7 取消双金属带铠装附加内衬层规定 18.8热循环试验及随后的局部放电试验，自然冷却时间由16h， 变更至少3h，使导体温度不超过环境温度10K 18.9 冲击电压试验及随后的工频电压试验，明确冲击后工频电 压为2.5U0，15min 附录A 确定护层尺寸的假定直径的计算方法，计算要求和过程 及计算公式有变化，仅有挤包内衬层。无论三芯还是单芯一 个公式，结构应该有，则加入挤包内衬层厚度计算，无，则 不考虑。
