fotogrametri industri
Industrial photogrammetry adalah metode pengukuran 3D objek industri dengan menggunakan foto. Metode ini memiliki kelebihan seperti mobilitas tinggi, biaya rendah, dan akurasi tinggi. Sistem fotogrametri industri terdiri atas kamera digital, skala bar, target, dan perangkat lunak pengolah gambar untuk menghasilkan model 3D dari objek. Metode ini telah banyak diaplikasikan dalam berbagai bidang seperti energi, penelitian nukl
fotogrametri industri
- 1.
- 2. Kelompok 3 1. M.Ihsan 21110115120006 2. Archita Permata Santynawan 21110115120015 3. Rizqi Umi Rahmawati 21110115120020 4. Siyami Intansari 21110115120040

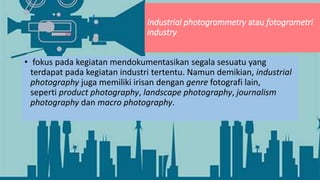

- 3. Industrial photogrammetry ataufotogrametri industry • fokus pada kegiatan mendokumentasikan segala sesuatu yang terdapat pada kegiatan industri tertentu. Namun demikian, industrial photography juga memiliki irisan dengan genre fotografi lain, seperti product photography, landscape photography, journalism photography dan macro photography.
- 4. Kelebihan Fotogrametri Industri • Pengukuranobjek 3D dengan gambar • Mobilitas tinggi - Bobot transportasi rendah • Hasil cepat di lokasi • Independen dari ukuran objek • Investasi rendah • Akurasi tinggi

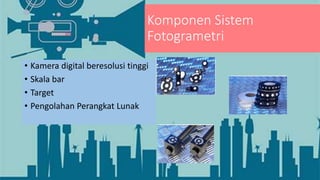

- 5. Komponen Sistem Fotogrametri • Kameradigital beresolusi tinggi • Skala bar • Target • Pengolahan Perangkat Lunak

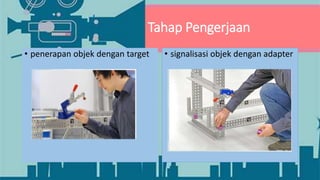

- 6. Tahap Pengerjaan • penerapanobjek dengan target • signalisasi objek dengan adapter

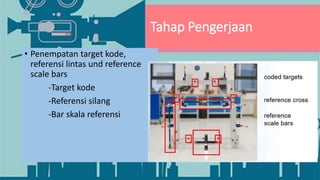

- 7. • Penempatan targetkode, referensi lintas und reference scale bars -Target kode -Referensi silang -Bar skala referensi Tahap Pengerjaan
- 8. Tahap Pengerjaan • Memotretobjek dari arah yang berbeda • Pengolahan gambar pengukuran digital dengan analisis computer • 3D analisis data dan hasil presentasi
- 9. Akurasi Sistem Fotogrametri •± 15μm per meter ukuran objek • ± 0.1mm untuk mobil penumpang • Standar: VDI 2634

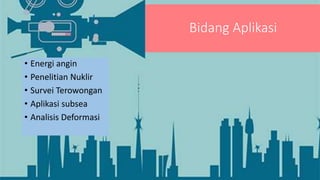

- 10. Bidang Aplikasi • Energiangin • Penelitian Nuklir • Survei Terowongan • Aplikasi subsea • Analisis Deformasi

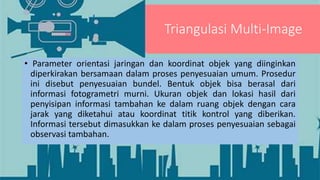

- 11. Triangulasi Multi-Image • Parameterorientasi jaringan dan koordinat objek yang diinginkan diperkirakan bersamaan dalam proses penyesuaian umum. Prosedur ini disebut penyesuaian bundel. Bentuk objek bisa berasal dari informasi fotogrametri murni. Ukuran objek dan lokasi hasil dari penyisipan informasi tambahan ke dalam ruang objek dengan cara jarak yang diketahui atau koordinat titik kontrol yang diberikan. Informasi tersebut dimasukkan ke dalam proses penyesuaian sebagai observasi tambahan.
- 12. IMAGE RECORDING • Sistemlensa bodi kamera dan sensor pencitraan membangun sistem perekaman gambar. Resolusi dan stabilitas sistem serta efisiensi realisasi perspektif pusat sangat penting untuk akurasi sistem fotogrametri yang dapat dicapai. Keduanya, sistem perekaman gambar fotografi yang memiliki film sebagai sensor dan sistem opto- elektronika digunakan untuk perekaman objek. Sementara film harus dievaluasi secara off-line, mis. Dengan memindai analisis gambar digital otomatis berikutnya, sistem on-line digital atau bahkan real- time memberikan hasil langsung di tempat

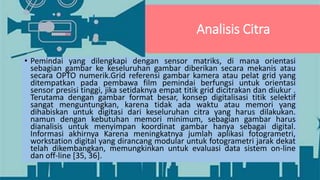

- 13. Analisis Citra • Pemindaiyang dilengkapi dengan sensor matriks, di mana orientasi sebagian gambar ke keseluruhan gambar diberikan secara mekanis atau secara OPTO numerik.Grid referensi gambar kamera atau pelat grid yang ditempatkan pada pembawa film pemindai berfungsi untuk orientasi sensor presisi tinggi, jika setidaknya empat titik grid dicitrakan dan diukur . Terutama dengan gambar format besar, konsep digitalisasi titik selektif sangat menguntungkan, karena tidak ada waktu atau memori yang dihabiskan untuk digitasi dari keseluruhan citra yang harus dilakukan. namun dengan kebutuhan memori minimum, sebagian gambar harus dianalisis untuk menyimpan koordinat gambar hanya sebagai digital. Informasi akhirnya Karena meningkatnya jumlah aplikasi fotogrametri, workstation digital yang dirancang modular untuk fotogrametri jarak dekat telah dikembangkan, memungkinkan untuk evaluasi data sistem on-line dan off-line [35, 36].
- 14. KESIMPULAN • Menerapkan metodetugas pengukuran industri fotogrametri jarak dekat dapat dipecahkan secara efisien. Modularitas komponen sistem yang tersedia di pasaran untuk perekaman gambar, pengukuran citra dan pengolahan data memungkinkan kombinasi masing-masing tergantung pada ketepatan dan persyaratan ketersediaan hasil. Meskipun kemajuan dibuat dalam pengembangan sensor digital dengan format berukuran lebih besar, perekaman gambar fotografi akan sangat beragam dalam metrologi industri.
