Tài liệu mô tả một số dự án xây dựng cơ sở hạ tầng công nghệ thông tin tại Việt Nam, với việc sử dụng sản phẩm của hãng Extreme Networks để thiết lập hệ thống mạng. Các dự án bao gồm trụ sở chính của ngân hàng Vietinbank, trung tâm thông tấn xã quốc gia và các tòa nhà công nghệ cao của Viettel, tập trung vào thiết bị chuyển mạch và các thông số kỹ thuật chi tiết. Mỗi dự án đều có quy mô lớn và mục tiêu cung cấp dịch vụ chất lượng cao cho các cơ quan và tổ chức.

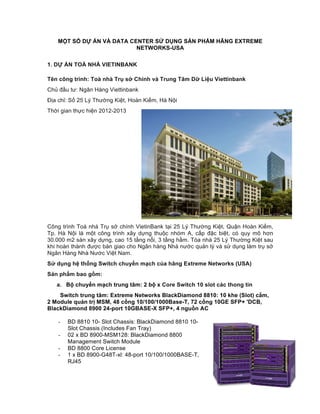

1. MỘT SỐ DỰ ÁN VÀ DATA CENTER SỬ DỤNG SẢN PHẨM HÃNG EXTREME
NETWORKS-USA
1. DỰ ÁN TOÀ NHÀ VIETINBANK
Tên công trình: Toà nhà Trụ sở Chính và Trung Tâm Dữ Liệu Viettinbank
Chủ đầu tư: Ngân Hàng Viettinbank
Địa chỉ: Số 25 Lý Thường Kiệt, Hoàn Kiếm, Hà Nội
Thời gian thực hiện 2012-2013
Công trình Toà nhà Trụ sở chính VietinBank tại 25 Lý Thường Kiệt, Quận Hoàn Kiếm,
Tp. Hà Nội là một công trình xây dựng thuộc nhóm A, cấp đặc biệt, có quy mô hơn
30.000 m2 sàn xây dựng, cao 15 tầng nổi, 3 tầng hầm. Tòa nhà 25 Lý Thường Kiệt sau
khi hoàn thành được bàn giao cho Ngân hàng Nhà nước quản lý và sử dụng làm trụ sở
Ngân Hàng Nhà Nước Việt Nam.
Sử dụng hệ thống Switch chuyển mạch của hãng Extreme Networks (USA)
Sản phẩm bao gồm:
a. Bộ chuyển mạch trung tâm: 2 bộ x Core Switch 10 slot các thong tin
Switch trung tâm: Extreme Networks BlackDiamond 8810: 10 khe (Slot) cắm,
2 Module quản trị MSM, 48 cổng 10/100/1000Base-T, 72 cổng 10GE SFP+ 'DCB,
BlackDiamond 8900 24-port 10GBASE-X SFP+, 4 nguồn AC
- BD 8810 10- Slot Chassis: BlackDiamond 8810 10-
Slot Chassis (Includes Fan Tray)
- 02 x BD 8900-MSM128: BlackDiamond 8800
Management Switch Module
- BD 8800 Core License
- 1 x BD 8900-G48T-xl: 48-port 10/100/1000BASE-T,
RJ45

2. - 2 x BD 8900-10G24X-c : DCB, BlackDiamond 8900 24-port 10GBASE-X SFP+
- 4 x 700W/1200W 100-240VAC Power Supply Unit

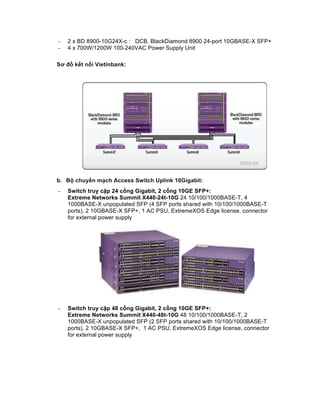

Sơ đồ kết nối Vietinbank:
b. Bộ chuyển mạch Access Switch Uplink 10Gigabit:
- Switch truy cập 24 cổng Gigabit, 2 cổng 10GE SFP+:
Extreme Networks Summit X440-24t-10G 24 10/100/1000BASE-T, 4
1000BASE-X unpopulated SFP (4 SFP ports shared with 10/100/1000BASE-T
ports), 2 10GBASE-X SFP+, 1 AC PSU, ExtremeXOS Edge license, connector
for external power supply
- Switch truy cập 48 cổng Gigabit, 2 cổng 10GE SFP+:
Extreme Networks Summit X440-48t-10G 48 10/100/1000BASE-T, 2
1000BASE-X unpopulated SFP (2 SFP ports shared with 10/100/1000BASE-T
ports), 2 10GBASE-X SFP+, 1 AC PSU, ExtremeXOS Edge license, connector
for external power supply

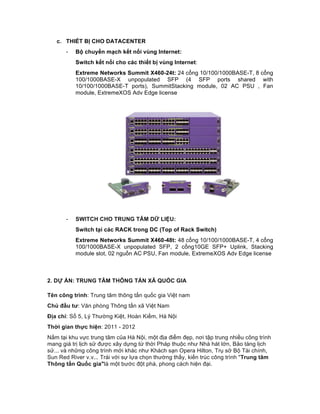

3. c. THIẾT BỊ CHO DATACENTER
- Bộ chuyển mạch kết nối vùng Internet:
Switch kết nối cho các thiết bị vùng Internet:
Extreme Networks Summit X460-24t: 24 cổng 10/100/1000BASE-T, 8 cổng
100/1000BASE-X unpopulated SFP (4 SFP ports shared with
10/100/1000BASE-T ports), SummitStacking module, 02 AC PSU , Fan
module, ExtremeXOS Adv Edge license
- SWITCH CHO TRUNG TÂM DỮ LIỆU:
Switch tại các RACK trong DC (Top of Rack Switch)
Extreme Networks Summit X460-48t: 48 cổng 10/100/1000BASE-T, 4 cổng
100/1000BASE-X unpopulated SFP, 2 cổng10GE SFP+ Uplink, Stacking
module slot, 02 nguồn AC PSU, Fan module, ExtremeXOS Adv Edge license
2. DỰ ÁN: TRUNG TÂM THÔNG TẤN XÃ QUỐC GIA
Tên công trình: Trung tâm thông tấn quốc gia Việt nam
Chủ đầu tư: Văn phòng Thông tấn xã Việt Nam
Địa chỉ: Số 5, Lý Thường Kiệt, Hoàn Kiếm, Hà Nội
Thời gian thực hiện: 2011 - 2012
Nằm tại khu vực trung tâm của Hà Nội, một địa điểm đẹp, nơi tập trung nhiều công trình
mang giá trị lịch sử được xây dựng từ thời Pháp thuộc như Nhà hát lớn, Bảo tàng lịch
sử... và những công trình mới khác như Khách sạn Opera Hilton, Trụ sở Bộ Tài chính,
Sun Red River v.v... Trái với sự lựa chọn thường thấy, kiến trúc công trình "Trung tâm
Thông tấn Quốc gia"là một bước đột phá, phong cách hiện đại.

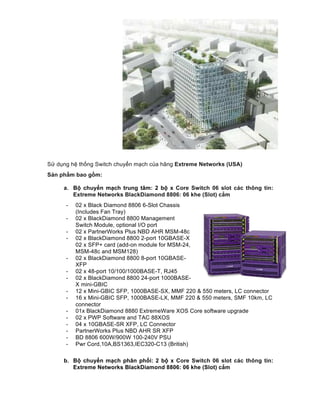

4. Sử dụng hệ thống Switch chuyển mạch của hãng Extreme Networks (USA)
Sản phẩm bao gồm:
a. Bộ chuyển mạch trung tâm: 2 bộ x Core Switch 06 slot các thông tin:
Extreme Networks BlackDiamond 8806: 06 khe (Slot) cắm
- 02 x Black Diamond 8806 6-Slot Chassis
(Includes Fan Tray)
- 02 x BlackDiamond 8800 Management
Switch Module, optional I/O port
- 02 x PartnerWorks Plus NBD AHR MSM-48c
- 02 x BlackDiamond 8800 2-port 10GBASE-X
02 x SFP+ card (add-on module for MSM-24,
MSM-48c and MSM128)
- 02 x BlackDiamond 8800 8-port 10GBASE-
XFP
- 02 x 48-port 10/100/1000BASE-T, RJ45
- 02 x BlackDiamond 8800 24-port 1000BASE-
X mini-GBIC
- 12 x Mini-GBIC SFP, 1000BASE-SX, MMF 220 & 550 meters, LC connector
- 16 x Mini-GBIC SFP, 1000BASE-LX, MMF 220 & 550 meters, SMF 10km, LC
connector
- 01x BlackDiamond 8880 ExtremeWare XOS Core software upgrade
- 02 x PWP Software and TAC 88XOS
- 04 x 10GBASE-SR XFP, LC Connector
- PartnerWorks Plus NBD AHR SR XFP
- BD 8806 600W/900W 100-240V PSU
- Pwr Cord,10A,BS1363,IEC320-C13 (British)
b. Bộ chuyển mạch phân phối: 2 bộ x Core Switch 06 slot các thông tin:
Extreme Networks BlackDiamond 8806: 06 khe (Slot) cắm

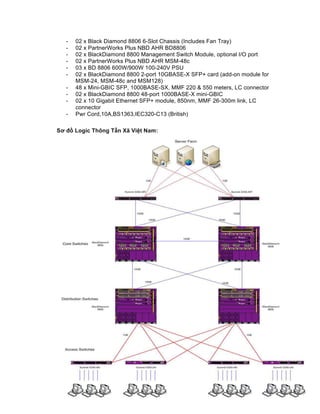

5. - 02 x Black Diamond 8806 6-Slot Chassis (Includes Fan Tray)
- 02 x PartnerWorks Plus NBD AHR BD8806
- 02 x BlackDiamond 8800 Management Switch Module, optional I/O port
- 02 x PartnerWorks Plus NBD AHR MSM-48c
- 03 x BD 8806 600W/900W 100-240V PSU
- 02 x BlackDiamond 8800 2-port 10GBASE-X SFP+ card (add-on module for
MSM-24, MSM-48c and MSM128)
- 48 x Mini-GBIC SFP, 1000BASE-SX, MMF 220 & 550 meters, LC connector
- 02 x BlackDiamond 8800 48-port 1000BASE-X mini-GBIC
- 02 x 10 Gigabit Ethernet SFP+ module, 850nm, MMF 26-300m link, LC
connector
- Pwr Cord,10A,BS1363,IEC320-C13 (British)
Sơ đồ Logic Thông Tẫn Xã Việt Nam:

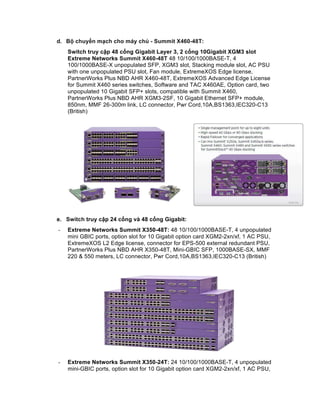

6. d. Bộ chuyển mạch cho máy chủ - Summit X460-48T:
Switch truy cập 48 cổng Gigabit Layer 3, 2 cổng 10Gigabit XGM3 slot
Extreme Networks Summit X460-48T 48 10/100/1000BASE-T, 4
100/1000BASE-X unpopulated SFP, XGM3 slot, Stacking module slot, AC PSU
with one unpopulated PSU slot, Fan module, ExtremeXOS Edge license,
PartnerWorks Plus NBD AHR X460-48T, ExtremeXOS Advanced Edge License
for Summit X460 series switches, Software and TAC X460AE, Option card, two
unpopulated 10 Gigabit SFP+ slots, compatible with Summit X460,
PartnerWorks Plus NBD AHR XGM3-2SF, 10 Gigabit Ethernet SFP+ module,
850nm, MMF 26-300m link, LC connector, Pwr Cord,10A,BS1363,IEC320-C13
(British)
e. Switch truy cập 24 cổng và 48 cổng Gigabit:
- Extreme Networks Summit X350-48T: 48 10/100/1000BASE-T, 4 unpopulated
mini GBIC ports, option slot for 10 Gigabit option card XGM2-2xn/xf, 1 AC PSU,
ExtremeXOS L2 Edge license, connector for EPS-500 external redundant PSU,
PartnerWorks Plus NBD AHR X350-48T, Mini-GBIC SFP, 1000BASE-SX, MMF
220 & 550 meters, LC connector, Pwr Cord,10A,BS1363,IEC320-C13 (British)
- Extreme Networks Summit X350-24T: 24 10/100/1000BASE-T, 4 unpopulated
mini-GBIC ports, option slot for 10 Gigabit option card XGM2-2xn/xf, 1 AC PSU,

7. ExtremeXOS L2 Edge license, connector for EPS-500 external redundant PSU,
PartnerWorks Plus NBD AHR X350-24T, Mini-GBIC SFP, 1000BASE-SX, MMF
220 & 550 meters, LC connector, Pwr Cord,10A,BS1363,IEC320-C13 (British)

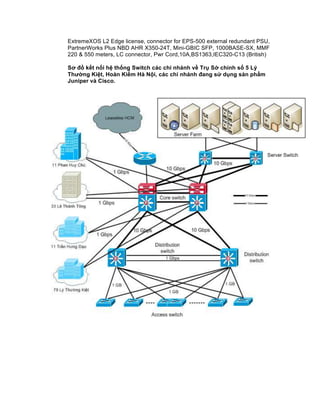

Sơ đồ kết nối hệ thống Switch các chi nhánh về Trụ Sở chính số 5 Lý
Thường Kiệt, Hoàn Kiếm Hà Nội, các chi nhánh đang sử dụng sản phẩm
Juniper và Cisco.

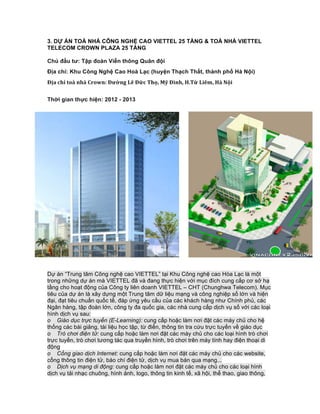

8. 3. DỰ ÁN TOÀ NHÀ CÔNG NGHỆ CAO VIETTEL 25 TẦNG & TOÀ NHÀ VIETTEL
TELECOM CROWN PLAZA 25 TẦNG
Chủ đầu tư: Tập đoàn Viễn thông Quân đội
Địa chỉ: Khu Công Nghệ Cao Hoà Lạc (huyện Thạch Thất, thành phố Hà Nội)
Địa chỉ toà nhà Crown: Đường Lê Đức Thọ, Mỹ Đình, H.Từ Liêm, Hà Nội
Thời gian thực hiện: 2012 - 2013
Dự án “Trung tâm Công nghệ cao VIETTEL” tại Khu Công nghệ cao Hòa Lạc là một
trong những dự án mà VIETTEL đã và đang thực hiện với mục đích cung cấp cơ sở hạ
tầng cho hoạt động của Công ty liên doanh VIETTEL – CHT (Chunghwa Telecom). Mục
tiêu của dự án là xây dựng một Trung tâm dữ liệu mạng và công nghiệp số lớn và hiện
đại, đạt tiêu chuẩn quốc tế, đáp ứng yêu cầu của các khách hàng như Chính phủ, các
Ngân hàng, tập đoàn lớn, công ty đa quốc gia, các nhà cung cấp dịch vụ số với các loại
hình dịch vụ sau:
o Giáo dục trực tuyến (E-Learning): cung cấp hoặc làm nơi đặt các máy chủ cho hệ
thống các bài giảng, tài liệu học tập, từ điển, thông tin tra cứu trực tuyến về giáo dục
o Trò chơi điện tử: cung cấp hoặc làm nơi đặt các máy chủ cho các loại hình trò chơi
trực tuyến, trò chơi tương tác qua truyền hình, trò chơi trên máy tính hay điện thoại di
động
o Cổng giao dịch Internet: cung cấp hoặc làm nơi đặt các máy chủ cho các website,
cổng thông tin điện tử, báo chí điện tử, dịch vụ mua bán qua mạng...
o Dịch vụ mạng di động: cung cấp hoặc làm nơi đặt các máy chủ cho các loại hình
dịch vụ tải nhạc chuông, hình ảnh, logo, thông tin kinh tế, xã hội, thể thao, giao thông,

9. dự đoán kết quả…
o Thư viện điện tử, kho dữ liệu số: cung cấp hoặc làm nơi đặt các máy chủ cho các
kho dữ liệu tra cứu như văn bản pháp luật, thông tin thống kê, tài chính, dân số, tài
nguyên, kinh tế xã hội… của các Bộ, ban ngành chính phủ hoặc các công ty dịch vụ
o Phim số, đa phương tiện số: cung cấp hoặc làm nơi đặt các máy chủ cho các loại
hình truyền hình internet, âm nhạc số, dịch vụ đa phương tiện, hình ảnh 3D…
Sử dụng hệ thống Switch chuyển mạch của hãng Extreme Networks (USA)
Sản phẩm bao gồm:

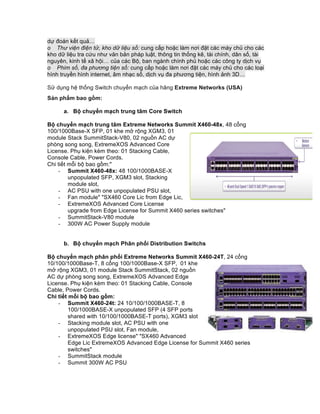

a. Bộ chuyển mạch trung tâm Core Switch
Bộ chuyển mạch trung tâm Extreme Networks Summit X460-48x, 48 cổng
100/1000Base-X SFP, 01 khe mở rộng XGM3, 01
module Stack SummitStack-V80, 02 nguồn AC dự
phòng song song, ExtremeXOS Advanced Core
License. Phụ kiện kèm theo: 01 Stacking Cable,
Console Cable, Power Cords.
Chi tiết mỗi bộ bao gồm:"
- Summit X460-48x: 48 100/1000BASE-X
unpopulated SFP, XGM3 slot, Stacking
module slot,
- AC PSU with one unpopulated PSU slot,
- Fan module" "SX460 Core Lic from Edge Lic,
- ExtremeXOS Advanced Core License
upgrade from Edge License for Summit X460 series switches"
- SummitStack-V80 module
- 300W AC Power Supply module
b. Bộ chuyển mạch Phân phối Distribution Switchs
Bộ chuyển mạch phân phối Extreme Networks Summit X460-24T, 24 cổng
10/100/1000Base-T, 8 cổng 100/1000Base-X SFP, 01 khe
mở rộng XGM3, 01 module Stack SummitStack, 02 nguồn
AC dự phòng song song, ExtremeXOS Advanced Edge
License. Phụ kiện kèm theo: 01 Stacking Cable, Console
Cable, Power Cords.
Chi tiết mỗi bộ bao gồm:
- Summit X460-24t: 24 10/100/1000BASE-T, 8
100/1000BASE-X unpopulated SFP (4 SFP ports
shared with 10/100/1000BASE-T ports), XGM3 slot
- Stacking module slot, AC PSU with one
unpopulated PSU slot, Fan module,
- ExtremeXOS Edge license" "SX460 Advanced
Edge Lic ExtremeXOS Advanced Edge License for Summit X460 series
switches"
- SummitStack module
- Summit 300W AC PSU

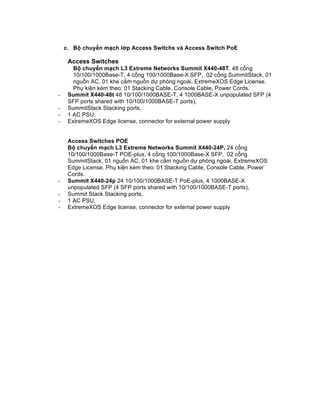

10. c. Bộ chuyển mạch lớp Access Switchs và Access Switch PoE
Access Switches
Bộ chuyển mạch L3 Extreme Networks Summit X440-48T, 48 cổng
10/100/1000Base-T, 4 cổng 100/1000Base-X SFP, 02 cổng SummitStack, 01
nguồn AC, 01 khe cắm nguồn dự phòng ngoài, ExtremeXOS Edge License.
Phụ kiện kèm theo: 01 Stacking Cable, Console Cable, Power Cords.
- Summit X440-48t 48 10/100/1000BASE-T, 4 1000BASE-X unpopulated SFP (4
SFP ports shared with 10/100/1000BASE-T ports),
- SummitStack Stacking ports,
- 1 AC PSU,
- ExtremeXOS Edge license, connector for external power supply
Access Switches POE
Bộ chuyển mạch L3 Extreme Networks Summit X440-24P, 24 cổng
10/100/1000Base-T POE-plus, 4 cổng 100/1000Base-X SFP, 02 cổng
SummitStack, 01 nguồn AC, 01 khe cắm nguồn dự phòng ngoài, ExtremeXOS
Edge License. Phụ kiện kèm theo: 01 Stacking Cable, Console Cable, Power
Cords.
- Summit X440-24p 24 10/100/1000BASE-T PoE-plus, 4 1000BASE-X
unpopulated SFP (4 SFP ports shared with 10/100/1000BASE-T ports),
- Summit Stack Stacking ports,
- 1 AC PSU,
- ExtremeXOS Edge license, connector for external power supply
