A Trial Investigation System for Vulnerability on M2M Network (only in Japanese) Nowadays, M2M networks are growing up more and more, and many devices are active in M2M networks. Various devices are existing. It means many vulnerabilities existing in M2M networks. And it's difficult to directly investigate those vulnerabilities because almost investigation system can't play like those devices to not know the behavior of devices. The investigation system using Man-in-the-Middle proposed in this paper will make efforts to decrease theose vulnerabilities.
Etnet2015.slide

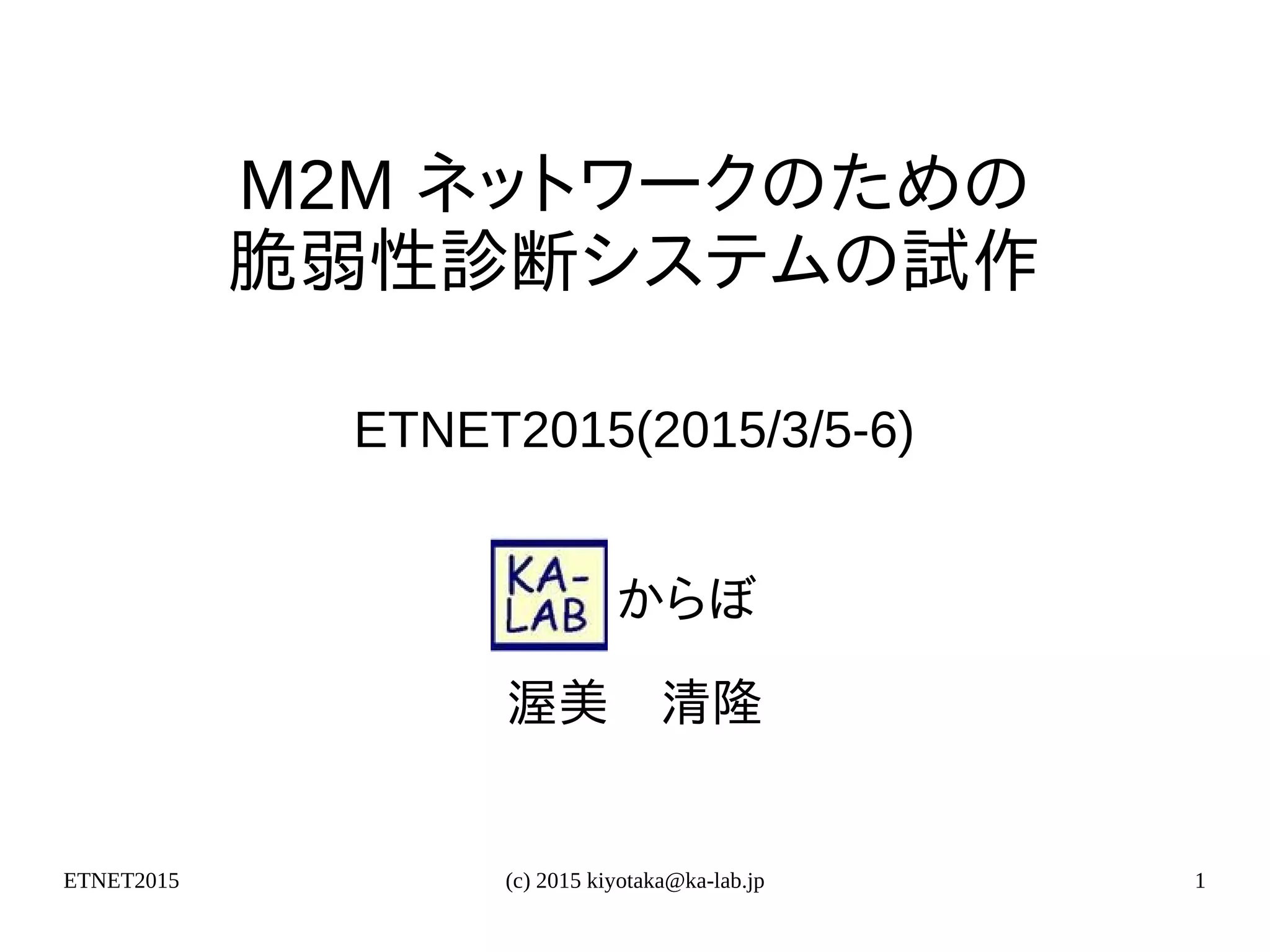

- 1. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 1 M2M ネットワークのための 脆弱性診断システムの試作 ETNET2015(2015/3/5-6) からぼ 渥美 清隆

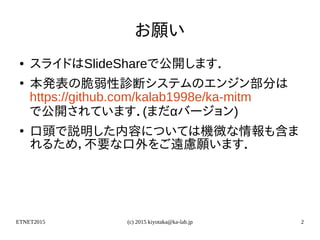

- 2. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 2 お願い ● スライドはSlideShareで公開します． ● 本発表の脆弱性診断システムのエンジン部分は https://github.com/kalab1998e/ka-mitm で公開されています．(まだαバージョン) ● 口頭で説明した内容については機微な情報も含ま れるため，不要な口外をご遠慮願います．

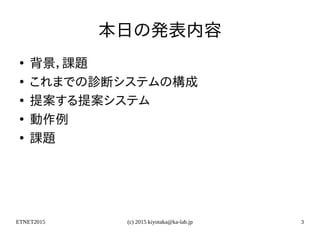

- 3. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 3 本日の発表内容 ● 背景，課題 ● これまでの診断システムの構成 ● 提案する提案システム ● 動作例 ● 課題

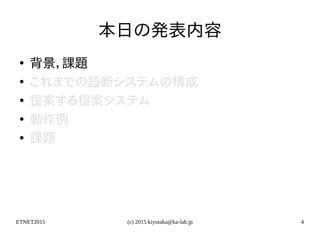

- 4. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 4 本日の発表内容 ● 背景，課題 ● これまでの診断システムの構成 ● 提案する提案システム ● 動作例 ● 課題
- 5. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 5 プロジェクト概要 ● 経済産業省の補助金による，1大学，2社による1年 間の共同プロジェクト ● ある会社の製造デバイスを念頭に，様々なデバイス に応用可能な脆弱性診断システムの開発 ● 脆弱性診断エンジンにかかる部分はオープンソー ス開発で合意 ● プロジェクト終了と共に雇用契約終了 ● 現在は個人研究事業者 ● 秘密保持契約により詳細は省略

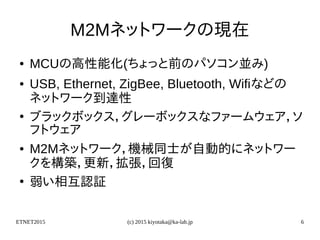

- 6. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 6 M2Mネットワークの現在 ● MCUの高性能化(ちょっと前のパソコン並み) ● USB, Ethernet, ZigBee, Bluetooth, Wifiなどの ネットワーク到達性 ● ブラックボックス，グレーボックスなファームウェア，ソ フトウェア ● M2Mネットワーク，機械同士が自動的にネットワー クを構築，更新，拡張，回復 ● 弱い相互認証

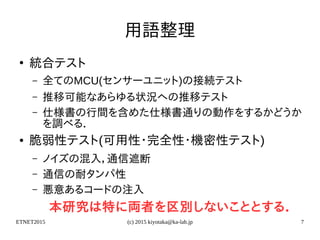

- 7. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 7 用語整理 ● 統合テスト – 全てのMCU(センサーユニット)の接続テスト – 推移可能なあらゆる状況への推移テスト – 仕様書の行間を含めた仕様書通りの動作をするかどうか を調べる． ● 脆弱性テスト(可用性・完全性・機密性テスト) – ノイズの混入，通信遮断 – 通信の耐タンパ性 – 悪意あるコードの注入 本研究は特に両者を区別しないこととする．

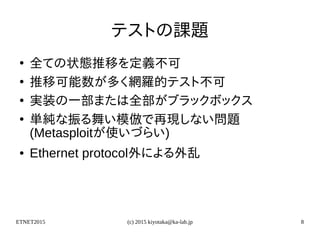

- 8. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 8 テストの課題 ● 全ての状態推移を定義不可 ● 推移可能数が多く網羅的テスト不可 ● 実装の一部または全部がブラックボックス ● 単純な振る舞い模倣で再現しない問題 (Metasploitが使いづらい) ● Ethernet protocol外による外乱

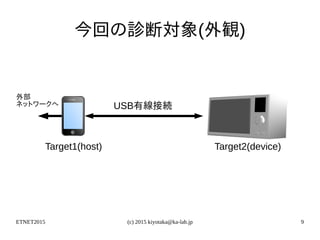

- 9. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 9 今回の診断対象(外観) Target1(host) Target2(device) USB有線接続 外部 ネットワークへ
- 10. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 10 外部 ネットワークへ 今回の診断対象(ソフトウェア構造) 画像表示 AV管理 状態管理 など 管理アプリ ナビアプリ その他の アプリ Target1 Target2

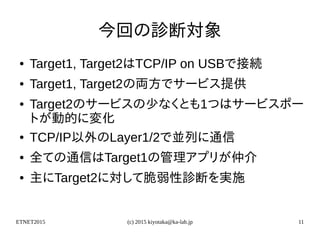

- 11. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 11 今回の診断対象 ● Target1, Target2はTCP/IP on USBで接続 ● Target1, Target2の両方でサービス提供 ● Target2のサービスの少なくとも1つはサービスポー トが動的に変化 ● TCP/IP以外のLayer1/2で並列に通信 ● 全ての通信はTarget1の管理アプリが仲介 ● 主にTarget2に対して脆弱性診断を実施
- 12. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 12 本日の発表内容 ● 背景，課題 ● これまでの診断システムの構成 ● 提案する提案システム ● 動作例 ● 課題

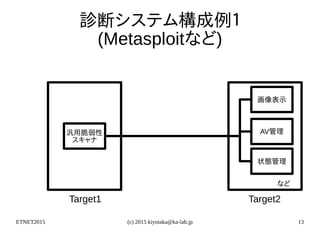

- 13. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 13 診断システム構成例１ (Metasploitなど) 画像表示 AV管理 状態管理 など Target1 Target2 汎用脆弱性 スキャナ

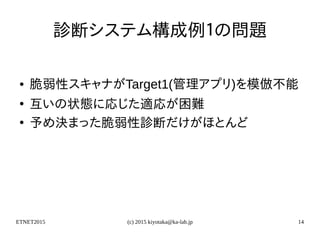

- 14. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 14 診断システム構成例１の問題 ● 脆弱性スキャナがTarget1(管理アプリ)を模倣不能 ● 互いの状態に応じた適応が困難 ● 予め決まった脆弱性診断だけがほとんど
- 15. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 15 外部 ネットワークへ 診断システム構成例２ (USBProxyなど) 画像表示 AV管理 状態管理 など 管理アプリ ナビアプリ その他の アプリ Target1 Target2 USB MitM Controller
- 16. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 16 診断システム構成例２の問題 ● ソフトウェアによる中継 (30Mbps → 2Mbps) ● 多様なUSBコンフィグレーションへの追従困難 特にスマートフォンはUSBバスリセットで全く別のデ バイスに変化 ● USBのリセットなど電気的振る舞いまで模倣が必 要

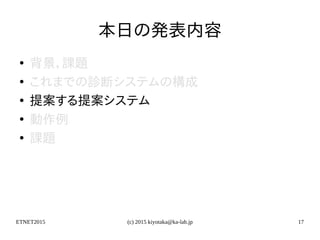

- 17. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 17 本日の発表内容 ● 背景，課題 ● これまでの診断システムの構成 ● 提案する提案システム ● 動作例 ● 課題

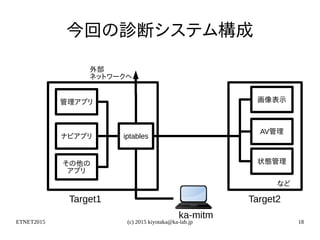

- 18. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 18 外部 ネットワークへ 今回の診断システム構成 画像表示 AV管理 状態管理 など 管理アプリ ナビアプリ その他の アプリ Target1 Target2 ka-mitm iptables

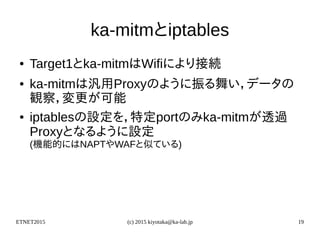

- 19. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 19 ka-mitmとiptables ● Target1とka-mitmはWifiにより接続 ● ka-mitmは汎用Proxyのように振る舞い，データの 観察，変更が可能 ● iptablesの設定を，特定portのみka-mitmが透過 Proxyとなるように設定 (機能的にはNAPTやWAFと似ている)

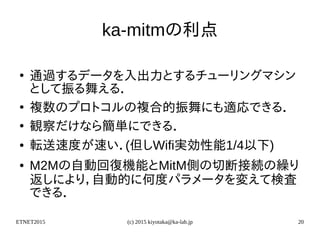

- 20. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 20 ka-mitmの利点 ● 通過するデータを入出力とするチューリングマシン として振る舞える． ● 複数のプロトコルの複合的振舞にも適応できる． ● 観察だけなら簡単にできる． ● 転送速度が速い．(但しWifi実効性能1/4以下) ● M2Mの自動回復機能とMitM側の切断接続の繰り 返しにより，自動的に何度パラメータを変えて検査 できる．

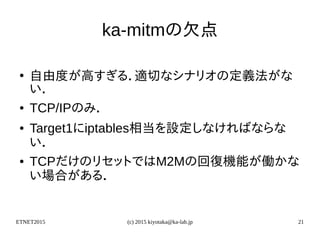

- 21. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 21 ka-mitmの欠点 ● 自由度が高すぎる．適切なシナリオの定義法がな い． ● TCP/IPのみ． ● Target1にiptables相当を設定しなければならな い． ● TCPだけのリセットではM2Mの回復機能が働かな い場合がある．

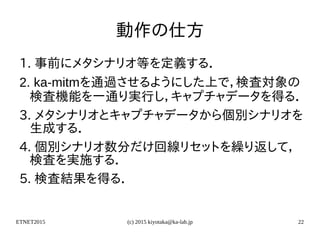

- 22. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 22 動作の仕方 1. 事前にメタシナリオ等を定義する． 2. ka-mitmを通過させるようにした上で，検査対象の 検査機能を一通り実行し，キャプチャデータを得る． 3. メタシナリオとキャプチャデータから個別シナリオを 生成する． 4. 個別シナリオ数分だけ回線リセットを繰り返して， 検査を実施する． 5. 検査結果を得る．
- 23. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 23 本日の発表内容 ● 背景，課題 ● これまでの診断システムの構成 ● 提案する提案システム ● 動作例 ● 課題

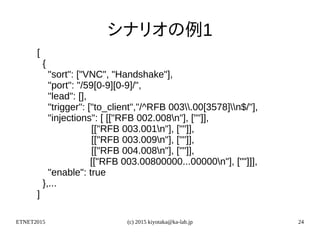

- 24. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 24 シナリオの例1 [ { "sort": ["VNC", "Handshake"], "port": "/59[0-9][0-9]/", "lead": [], "trigger": ["to_client","/^RFB 003.00[3578]n$/"], "injections": [ [["RFB 002.008n"], [""]], [["RFB 003.001n"], [""]], [["RFB 003.009n"], [""]], [["RFB 004.008n"], [""]], [["RFB 003.00800000...00000n"], [""]]], "enable": true },... ]

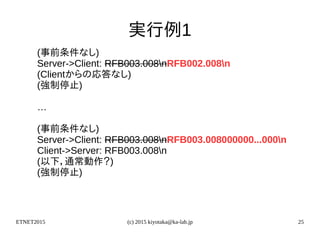

- 25. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 25 実行例1 (事前条件なし) Server->Client: RFB003.008nRFB002.008n (Clientからの応答なし) (強制停止) … (事前条件なし) Server->Client: RFB003.008nRFB003.008000000...000n Client->Server: RFB003.008n (以下，通常動作？) (強制停止)

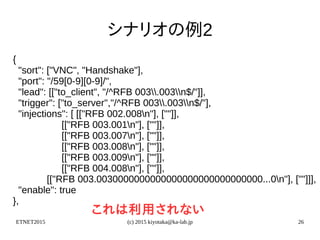

- 26. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 26 シナリオの例2 { "sort": ["VNC", "Handshake"], "port": "/59[0-9][0-9]/", "lead": [["to_client", "/^RFB 003.003n$/"]], "trigger": ["to_server","/^RFB 003.003n$/"], "injections": [ [["RFB 002.008n"], [""]], [["RFB 003.001n"], [""]], [["RFB 003.007n"], [""]], [["RFB 003.008n"], [""]], [["RFB 003.009n"], [""]], [["RFB 004.008n"], [""]], [["RFB 003.0030000000000000000000000000000...0n"], [""]]], "enable": true }, これは利用されない
- 27. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 27 シナリオの例3 { "sort": ["VNC", "Handshake"], "port": "/59[0-9][0-9]/", "lead": [["to_client", "/^RFB 003.008n$/"]], "trigger": ["to_server", "/^RFB 003.00[378]n$/"], "injections": [ [["RFB 002.008n"], [""]], [["RFB 003.001n"], [""]], [["RFB 003.009n"], [""]], [["RFB 004.008n"], [""]], [["RFB 003.008000000000000000000000000...00000n"], [""]]], "enable": true },

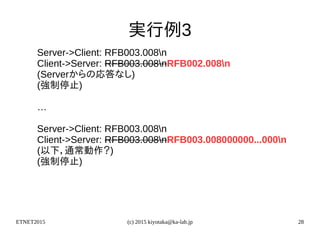

- 28. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 28 実行例3 Server->Client: RFB003.008n Client->Server: RFB003.008nRFB002.008n (Serverからの応答なし) (強制停止) … Server->Client: RFB003.008n Client->Server: RFB003.008nRFB003.008000000...000n (以下，通常動作？) (強制停止)

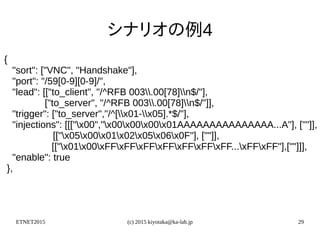

- 29. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 29 シナリオの例4 { "sort": ["VNC", "Handshake"], "port": "/59[0-9][0-9]/", "lead": [["to_client", "/^RFB 003.00[78]n$/"], ["to_server", "/^RFB 003.00[78]n$/"]], "trigger": ["to_server","/^[x01-x05].*$/"], "injections": [[["x00","x00x00x00x01AAAAAAAAAAAAAAA...A"], [""]], [["x05x00x01x02x05x06x0F"], [""]], [["x01x00xFFxFFxFFxFFxFFxFFxFF...xFFxFF"],[""]]], "enable": true },

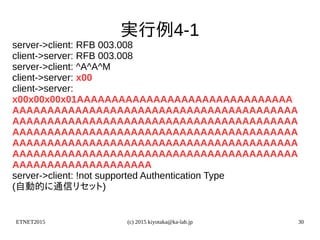

- 30. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 30 実行例4-1 server->client: RFB 003.008 client->server: RFB 003.008 server->client: ^A^A^M client->server: x00 client->server: x00x00x00x01AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAA server->client: !not supported Authentication Type (自動的に通信リセット)
- 31. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 31 実行例4-1続き server->client: RFB 003.008 client->server: RFB 003.008 server->client: client->server: server->client: client->server: server->client: � ��� TMDesktop client->server: !������ ������� server->client: ���� client->server: ? client->server: � � server->client: enusenus � �� client->server: enusenus {� � (通常動作?) (強制停止)
- 32. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 32 実行例4-2 server->client: RFB 003.008 client->server: RFB 003.008 server->client: client->server: x05x00x01x02x05x06x0F server->client: !not supported Authentication Type (自動通信リセット) server->client: RFB 003.008 client->server: RFB 003.008 server->client: client->server: server->client: client->server: server->client: � ��� TMDesktop (通常動作？) (強制停止)

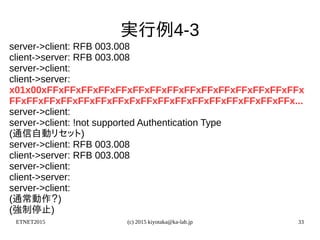

- 33. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 33 実行例4-3 server->client: RFB 003.008 client->server: RFB 003.008 server->client: client->server: x01x00xFFxFFxFFxFFxFFxFFxFFxFFxFFxFFxFFxFFxFFxFFxFFx FFxFFxFFxFFxFFxFFxFFxFxFFxFFxFFxFFxFFxFFxFFxFFxFFx... server->client: server->client: !not supported Authentication Type (通信自動リセット) server->client: RFB 003.008 client->server: RFB 003.008 server->client: client->server: server->client: (通常動作？) (強制停止)
- 34. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 34 本日の発表内容 ● 背景，課題 ● これまでの診断システムの構成 ● 提案する提案システム ● 動作例 ● 課題

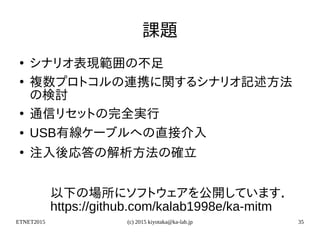

- 35. ETNET2015 (c) 2015kiyotaka@ka-lab.jp 35 課題 ● シナリオ表現範囲の不足 ● 複数プロトコルの連携に関するシナリオ記述方法 の検討 ● 通信リセットの完全実行 ● USB有線ケーブルへの直接介入 ● 注入後応答の解析方法の確立 以下の場所にソフトウェアを公開しています． https://github.com/kalab1998e/ka-mitm
