该文档介绍了光纤通道技术及其在数据存储网络中的应用，包括光纤通道拓扑、节点和端口类型、网络地址协议等基本概念。此外，还涵盖了IBM B24交换机的配置、通信和区域设置的实用步骤，以实现高效的网络管理和隔离。文档强调在进行设备配置时，区域划分（zoning）的重要性及相关命令。

1. EP00_STORAGE_SAN-TYPEEP00_STORAGE_SAN-TYPE
平台运维中心 SeasonChu
联系方式 :
SINA@ 冰砖帮帮忙
yschu@easipass.com

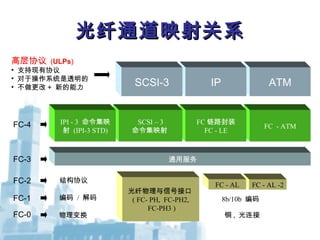

2. 光纤通道映射关系光纤通道映射关系
ATM
FC - ATM
IP
FC 链路封装
FC - LE
高层协议 (ULPs)
• 支持现有协议
• 对于操作系统是透明的
• 不做更改 + 新的能力
SCSI-3
SCSI – 3
命令集映射
IPI - 3 命令集映
射 (IPI-3 STD)
FC-4
FC - AL -2
FC-3 通用服务
FC-0
FC-1
FC-2
光纤物理与信号接口
( FC- PH, FC-PH2,
FC-PH3 )
物理变换
编码 / 解码
结构协议
FC - AL
8b/10b 编码
铜 , 光连接

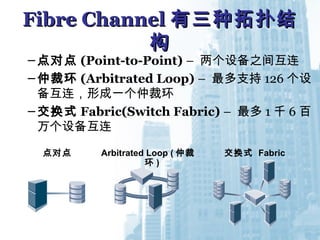

3. Fibre ChannelFibre Channel 有三种拓扑结有三种拓扑结
构构
–点对点 (Point-to-Point) – 两个设备之间互连
–仲裁环 (Arbitrated Loop) – 最多支持 126 个设
备互连，形成一个仲裁环
–交换式 Fabric(Switch Fabric) – 最多 1 千 6 百
万个设备互连
点对点 交换式 FabricArbitrated Loop ( 仲裁
环 )

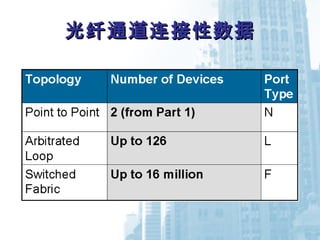

4. 光纤通道连接性数据光纤通道连接性数据

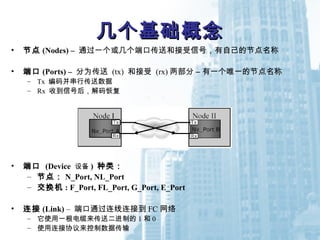

5. 几个基础概念几个基础概念
• 节点 (Nodes) – 通过一个或几个端口传送和接受信号，有自己的节点名称
• 端口 (Ports) – 分为传送 (tx) 和接受 (rx) 两部分 – 有一个唯一的节点名称
– Tx 编码并串行传送数据
– Rx 收到信号后，解码恢复
• 端口 (Device 设备 ) 种类：
– 节点： N_Port, NL_Port
– 交换机 : F_Port, FL_Port, G_Port, E_Port
• 连接 (Link) – 端口通过连线连接到 FC 网络
– 它使用一根电缆来传送二进制的 1 和 0
– 使用连接协议来控制数据传输

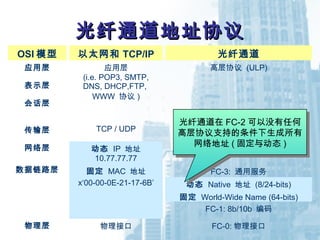

6. 光纤通道地址协议光纤通道地址协议
OSI 模型
应用层
表示层
会话层
传输层
网络层
数据链路层
物理层
以太网和 TCP/IP
应用层
(i.e. POP3, SMTP,
DNS, DHCP,FTP,
WWW 协议 )
TCP / UDP
动态 IP 地址
10.77.77.77
固定 MAC 地址
x‘00-00-0E-21-17-6B’
物理接口
光纤通道
高层协议 (ULP)
FC-4: ULP Mapping
FC-3: 通用服务
动态 Native 地址 (8/24-bits)
固定 World-Wide Name (64-bits)
FC-1: 8b/10b 编码
FC-0: 物理接口
光纤通道在 FC-2 可以没有任何
高层协议支持的条件下生成所有
网络地址 ( 固定与动态 )
光纤通道在 FC-2 可以没有任何
高层协议支持的条件下生成所有
网络地址 ( 固定与动态 )

7. FabricFabric 端口类型端口类型
节点 N_Port
Fabric
F_Port F_Port
E_Port
E_Port
FL_Port
节点N_Port
交换机 2
交换机 1
节点NL_Port
节点NL_Port
U_Port
Domain
ID
8 Bits
Area
ID
8 Bits
Port
ID
8 Bits
24 位地址空间
动态地址 (8/24- 位 )
本地生成 ( 类似于家庭住址 )
注册到光纤通道网络时动态获
得
– FC-AL = 8- 位 ( 例如 x‘E0’)
= 126 AL_PA 地址
– FC-SW = 24- 位
= 16,000,000 Fabric 地址
24- 位 N_Port/F_Port 可用范围
:
–x‘01 0000’ 到 x‘EF EFFF’

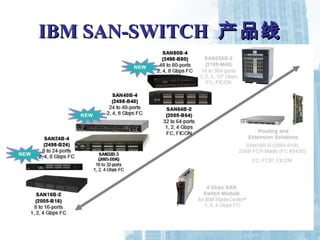

8. IBM SAN-SWITCHIBM SAN-SWITCH 产品线产品线

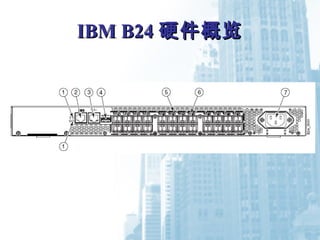

9. IBM B24IBM B24 硬件概览硬件概览

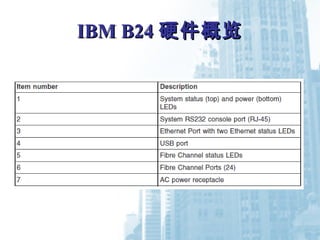

10. IBM B24IBM B24 硬件概览硬件概览

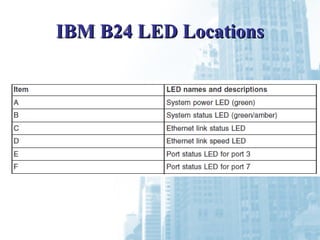

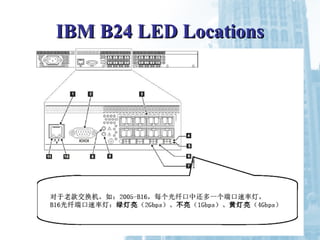

11. IBM B24 LED LocationsIBM B24 LED Locations

12. IBM B24 LED LocationsIBM B24 LED Locations

13. IBM B24 LED LocationsIBM B24 LED Locations

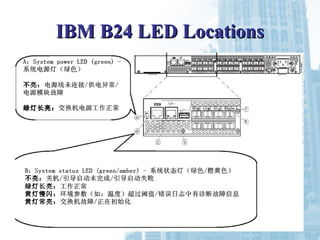

14. IBM B24 LED LocationsIBM B24 LED Locations

15. IBM B24 LED LocationsIBM B24 LED Locations

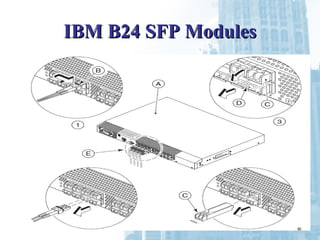

16. IBM B24 SFP ModulesIBM B24 SFP Modules

17. 如何进行通讯如何进行通讯

18. COMCOM 设置参数设置参数

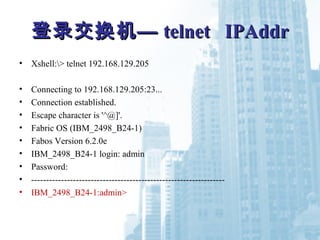

19. 登录交换机—登录交换机— telnet IPAddrtelnet IPAddr
• Xshell:> telnet 192.168.129.205
• Connecting to 192.168.129.205:23...
• Connection established.
• Escape character is '^@]'.
• Fabric OS (IBM_2498_B24-1)
• Fabos Version 6.2.0e
• IBM_2498_B24-1 login: admin
• Password:
• -----------------------------------------------------------------
• IBM_2498_B24-1:admin>

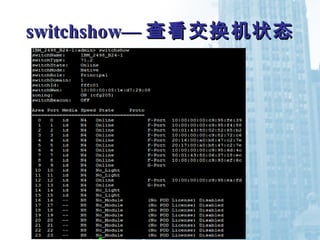

20. switchshow—switchshow— 查看交换机状态查看交换机状态

21. ipaddrshow—ipaddrshow— 查看管理查看管理 IPIP 地址地址
• IBM_2498_B24-1:admin> ipaddrshow
• SWITCH
• Ethernet IP Address: 192.168.129.205
• Ethernet Subnetmask: 255.255.255.0
• Gateway IP Address: 192.168.129.2
• DHCP: Off

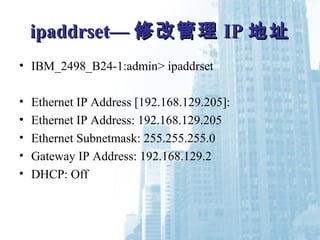

22. ipaddripaddrsetset—— 修改管理修改管理 IPIP 地址地址
• IBM_2498_B24-1:admin> ipaddrset
• Ethernet IP Address [192.168.129.205]:
• Ethernet IP Address: 192.168.129.205
• Ethernet Subnetmask: 255.255.255.0
• Gateway IP Address: 192.168.129.2
• DHCP: Off

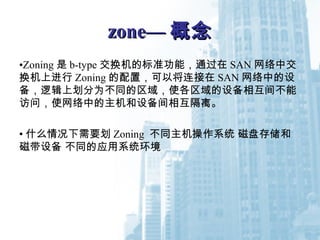

23. zone—zone— 概念概念
•Zoning 是 b-type 交换机的标准功能，通过在 SAN 网络中交
换机上进行 Zoning 的配置，可以将连接在 SAN 网络中的设
备，逻辑上划分为不同的区域，使各区域的设备相互间不能
访问，使网络中的主机和设备间相互隔离。
• 什么情况下需要划 Zoning 不同主机操作系统 磁盘存储和
磁带设备 不同的应用系统环境

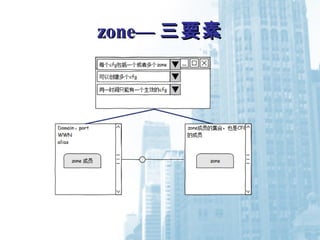

24. zone—zone— 三要素三要素

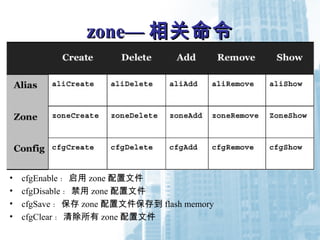

25. zone—zone— 相关命令相关命令
• cfgEnable ：启用 zone 配置文件
• cfgDisable ：禁用 zone 配置文件
• cfgSave ：保存 zone 配置文件保存到 flash memory
• cfgClear ：清除所有 zone 配置文件

26. zone—zone— 配置步骤配置步骤
•1.aliCreate “Alias_Name1” ，“ member;member;member”
•2.aliCreate “Alias_Name2” ，“ member;member;member”
•3.zoneCreate “Zone_Name1” ，“ Alias_Name1;domain,port”
•4.zoneCreate “Zone_Name2” ，“ Alias_Name2”
•5.cfgCreate “Cfg_Name”, “Zone_Name1;Zone_Name2”
•6.cfgEnable “Cfg_Name”
•7.cfgSave
配置完成后，务必要执行
cfgSave ，否则交换机重启后，配
置信息将丢失
alias 、 zone 和 cfg 的名称是大小
写敏感的，须以字母开头
注
意
注
意

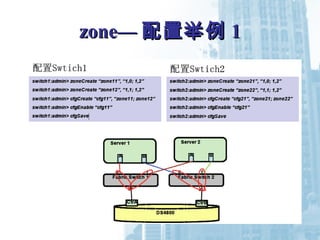

27. zone—zone— 配置举例配置举例 11

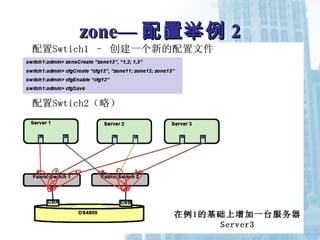

28. zone—zone— 配置举例配置举例 22

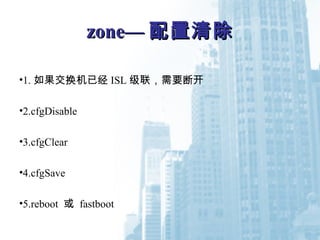

29. zone—zone— 配置清除配置清除
•1. 如果交换机已经 ISL 级联，需要断开
•2.cfgDisable
•3.cfgClear
•4.cfgSave
•5.reboot 或 fastboot
