Dokumen ini memberikan maklumat tentang komponen elektronik asas seperti diod (LED), perintang tetap, perintang boleh laras, dan buzzer beserta fungsi dan simbol masing-masing. Ia juga menjelaskan ciri-ciri asas LED, perbezaan antara perintang tetap dan boleh laras serta fungsi buzzer.
Elektrik dan elektronik.thn5
- 1. Elektrik dan elektronik Kemahiran hidup
- 2. Kompone n elektrik

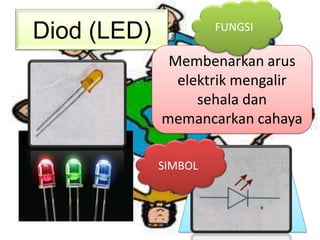

- 3. Diod (LED) FUNGSI Membenarkan arus elektrik mengalir sehala dan memancarkan cahaya SIMBOL

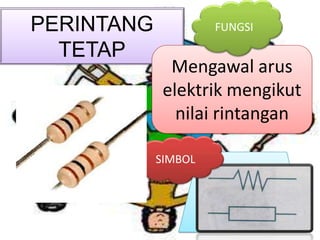

- 4. PERINTANG FUNGSI TETAP Mengawal arus elektrik mengikut nilai rintangan SIMBOL

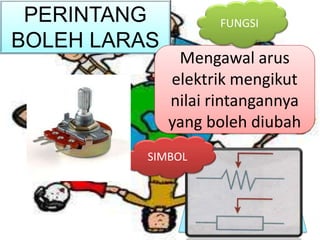

- 5. PERINTANG FUNGSI BOLEH LARAS Mengawal arus elektrik mengikut nilai rintangannya yang boleh diubah SIMBOL

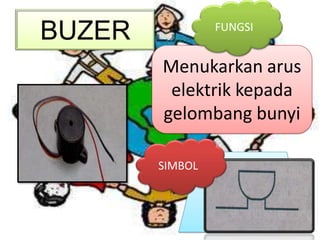

- 6. BUZER FUNGSI Menukarkan arus elektrik kepada gelombang bunyi SIMBOL

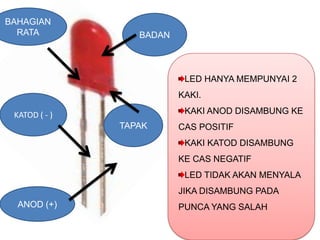

- 7. BAHAGIAN RATA BADAN LED HANYA MEMPUNYAI 2 KAKI. KATOD ( - ) KAKI ANOD DISAMBUNG KE TAPAK CAS POSITIF KAKI KATOD DISAMBUNG KE CAS NEGATIF LED TIDAK AKAN MENYALA JIKA DISAMBUNG PADA ANOD (+) PUNCA YANG SALAH

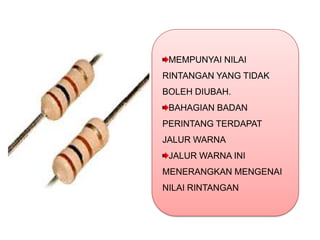

- 8. MEMPUNYAI NILAI RINTANGAN YANGTIDAK BOLEH DIUBAH. BAHAGIAN BADAN PERINTANG TERDAPAT JALUR WARNA JALUR WARNA INI MENERANGKAN MENGENAI NILAI RINTANGAN

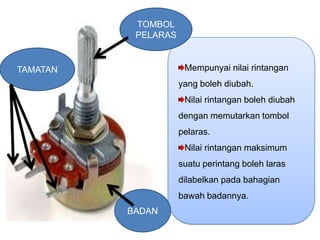

- 9. TOMBOL PELARAS TAMATAN Mempunyai nilai rintangan yang boleh diubah. Nilai rintangan boleh diubah dengan memutarkan tombol pelaras. Nilai rintangan maksimum suatu perintang boleh laras dilabelkan pada bahagian bawah badannya. BADAN

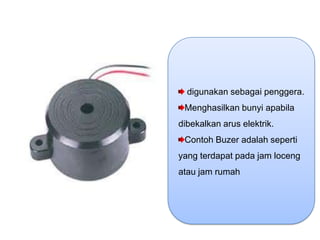

- 10. digunakan sebagai penggera. Menghasilkan bunyi apabila dibekalkan arus elektrik. Contoh Buzer adalah seperti yang terdapat pada jam loceng atau jam rumah
