1. Η μητρική πλακέτα
ΕΙΣΑΓΩΓΗ
Ορισμός μητρικής πλακέτας
Αρχιτεκτονική μητρικής πλακέτας
Τμήματα της μητρικής πλακέτας
Κατασκευή- Εξελιξη της μητρικής πλακέτας
Ορισμός μητρικής πλακέτας
Η μητρική πλακέτα ή μητρική κάρτα είναι μια παραλληλόγραμμη πλακέτα, πάνω στην
οποία, είτε είναι τοποθετημένες, είτε συνδέονται με τη βοήθεια καλωδίων όλες οι μονάδες του
υπολογιστή. Είναι στην ουσία, ένα μεγάλο τυπωμένο κύκλωμα πάνω στο οποίο είναι κολλημένα
ολοκληρωμένα κυκλώματα, που υλοποιούν τις διάφορες μονάδες του υπολογιστή, καθώς και
υποδοχές επέκτασης, που είναι απαρέτητες για τη σύνδεση άλλων περιφεριακών μονάδων.
Εικόνες
Αρχιτεκτονική μητρικής πλακέτας
2. Η αρχιτεκτονική της μητρικής πλακέτας έχει άμεση σχέση με το είδος του επεξεργαστή του
υπολογιστή, γι' αυτό δεν είναι ίδια σε όλες τις περιπτώσεις. Για τον λόγο αυτο, η μητρική πλακέτα
πρέπει να έχει διαφορετικά κυκλώματα, όταν αλλάζει ο τύπος του επεξεργαστή. Επίσης,
διαφορετική είναι κ η βάση πάνω στην οποία τοποθετείται ο επεξεργαστής καθώς και το είδος της
μνήμης, που χρησιμοποιείται. Συνήθως οι μητρικες πλακέτες σχεδιάζονται έτσι ώστε να μπορούν
να τοποθετηθούν σε αυτές επεξεργαστές με παρόμοια αρχιτεκτονική.
Τμήματα της μητρικής πλακέτας
Βάση επεξεργαστή
Βάσεις μνήμης
Υποδοχές προέκτασης
Υποδοχές περιφεριακών μονάδων ενσωματωμένων στη μητρική πλακετα
Υποδοχή ελεγκτή οδηγών εύκαμπτων δίσκων
Υποδοχές ελεγκτή IDE
Ελεγκτής πληκτρολογίου
Μία ή δύο θύρες USB
Θύρα για ποντίκι PS/2
Μία παράλληλη θύρα
Δύο σειριακές θύρες
Τσιπσετ
Λανθάνουσα μνήμη
Bios
Μπαταρία
Υποδοχή πληκτρολογίου
Υποδοχή τροφοδοσίας
Η βάση του επεξεργαστή
Η μητρική πλακέτα διαθέτει κατάλληλη βάση για την τοποθέτηση του επεξεργαστή που
έχει σχεδιαστεί. Η βάση αυτή μπορεί να είναι:
ZIF για επεξεργαστές
80486
Pentium
Pentium Pro
Celeron
slot 1 για επεξεργαστές

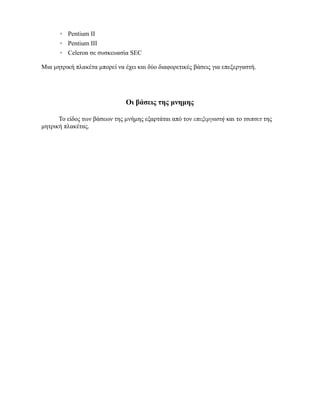

3. Pentium II
Pentium III
Celeron σε συσκευασία SEC
Μια μητρική πλακέτα μπορεί να έχει και δύο διαφορετικές βάσεις για επεξεργαστή.
Οι βάσεις της μνημης
Το είδος των βάσεων της μνήμης εξαρτάται από τον επεξεργαστή και το τσιπσετ της
μητρική πλακέτας.
