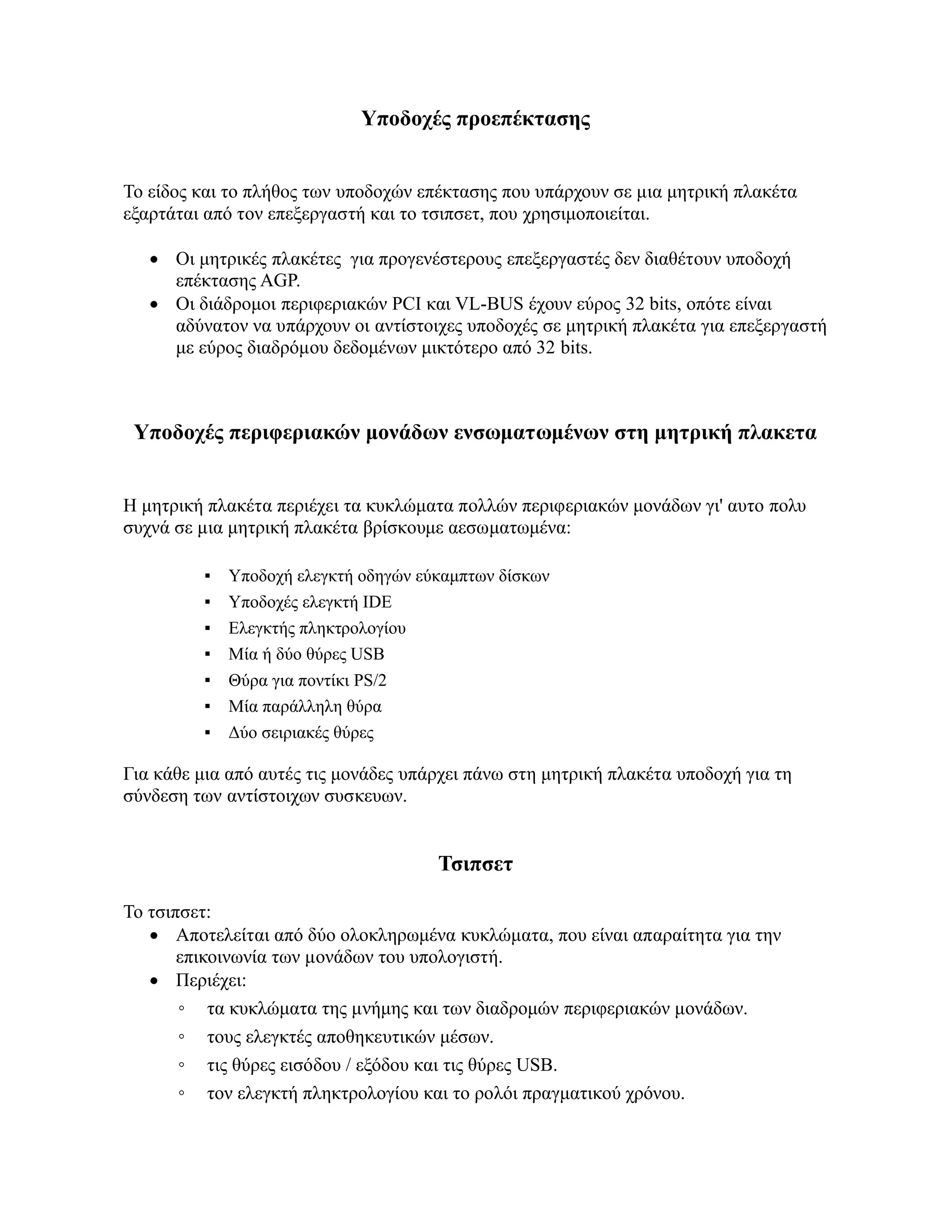

1. Υποδοχές προεπέκτασης
Το είδος και το πλήθος των υποδοχών επέκτασης που υπάρχουν σε μια μητρική πλακέτα
εξαρτάται από τον επεξεργαστή και το τσιπσετ, που χρησιμοποιείται.
 Οι μητρικές πλακέτες για προγενέστερους επεξεργαστές δεν διαθέτουν υποδοχή
επέκτασης AGP.
 Οι διάδρομοι περιφεριακών PCI και VL-BUS έχουν εύρος 32 bits, οπότε είναι
αδύνατον να υπάρχουν οι αντίστοιχες υποδοχές σε μητρική πλακέτα για επεξεργαστή
με εύρος διαδρόμου δεδομένων μικτότερο από 32 bits.
Υποδοχές περιφεριακών μονάδων ενσωματωμένων στη μητρική πλακετα
Η μητρική πλακέτα περιέχει τα κυκλώματα πολλών περιφεριακών μονάδων γι' αυτο πολυ
συχνά σε μια μητρική πλακέτα βρίσκουμε αεσωματωμένα:
▪ Υποδοχή ελεγκτή οδηγών εύκαμπτων δίσκων
▪ Υποδοχές ελεγκτή IDE
▪ Ελεγκτής πληκτρολογίου
▪ Μία ή δύο θύρες USB
▪ Θύρα για ποντίκι PS/2
▪ Μία παράλληλη θύρα
▪ Δύο σειριακές θύρες
Για κάθε μια από αυτές τις μονάδες υπάρχει πάνω στη μητρική πλακέτα υποδοχή για τη
σύνδεση των αντίστοιχων συσκευων.
Τσιπσετ
Το τσιπσετ:
 Αποτελείται από δύο ολοκληρωμένα κυκλώματα, που είναι απαραίτητα για την
επικοινωνία των μονάδων του υπολογιστή.
 Περιέχει:
◦ τα κυκλώματα της μνήμης και των διαδρομών περιφεριακών μονάδων.
◦ τους ελεγκτές αποθηκευτικών μέσων.
◦ τις θύρες εισόδου / εξόδου και τις θύρες USB.
◦ τον ελεγκτή πληκτρολογίου και το ρολόι πραγματικού χρόνου.

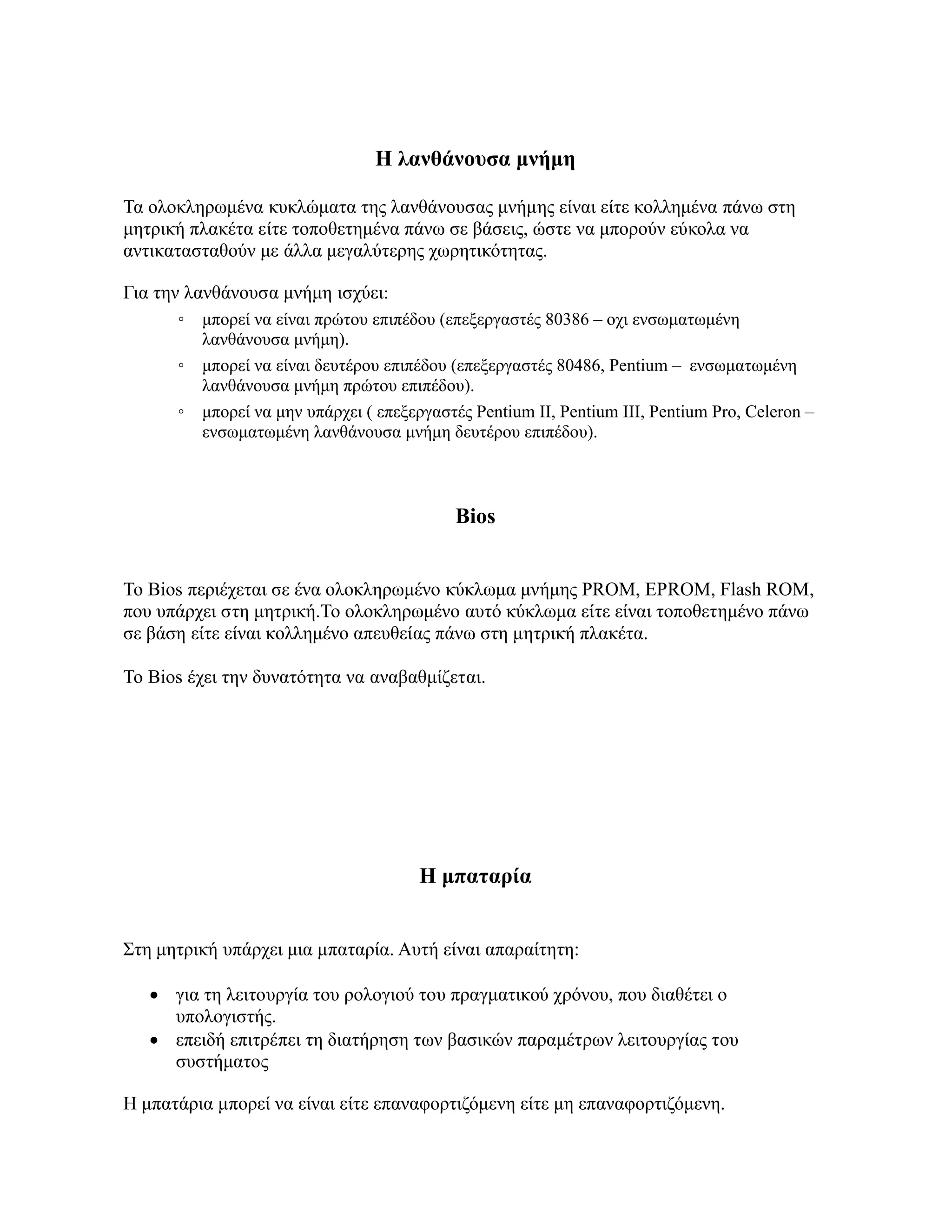

2. Η λανθάνουσα μνήμη
Τα ολοκληρωμένα κυκλώματα της λανθάνουσας μνήμης είναι είτε κολλημένα πάνω στη
μητρική πλακέτα είτε τοποθετημένα πάνω σε βάσεις, ώστε να μπορούν εύκολα να
αντικατασταθούν με άλλα μεγαλύτερης χωρητικότητας.
Για την λανθάνουσα μνήμη ισχύει:
◦ μπορεί να είναι πρώτου επιπέδου (επεξεργαστές 80386 – οχι ενσωματωμένη
λανθάνουσα μνήμη).
◦ μπορεί να είναι δευτέρου επιπέδου (επεξεργαστές 80486, Pentium – ενσωματωμένη
λανθάνουσα μνήμη πρώτου επιπέδου).
◦ μπορεί να μην υπάρχει ( επεξεργαστές Pentium II, Pentium III, Pentium Pro, Celeron –
ενσωματωμένη λανθάνουσα μνήμη δευτέρου επιπέδου).
Bios
Το Bios περιέχεται σε ένα ολοκληρωμένο κύκλωμα μνήμης PROM, EPROM, Flash ROM,
που υπάρχει στη μητρική.Το ολοκληρωμένο αυτό κύκλωμα είτε είναι τοποθετημένο πάνω
σε βάση είτε είναι κολλημένο απευθείας πάνω στη μητρική πλακέτα.
Το Bios έχει την δυνατότητα να αναβαθμίζεται.
Η μπαταρία
Στη μητρική υπάρχει μια μπαταρία. Αυτή είναι απαραίτητη:
 για τη λειτουργία του ρολογιού του πραγματικού χρόνου, που διαθέτει ο
υπολογιστής.
 επειδή επιτρέπει τη διατήρηση των βασικών παραμέτρων λειτουργίας του
συστήματος
Η μπατάρια μπορεί να είναι είτε επαναφορτιζόμενη είτε μη επαναφορτιζόμενη.

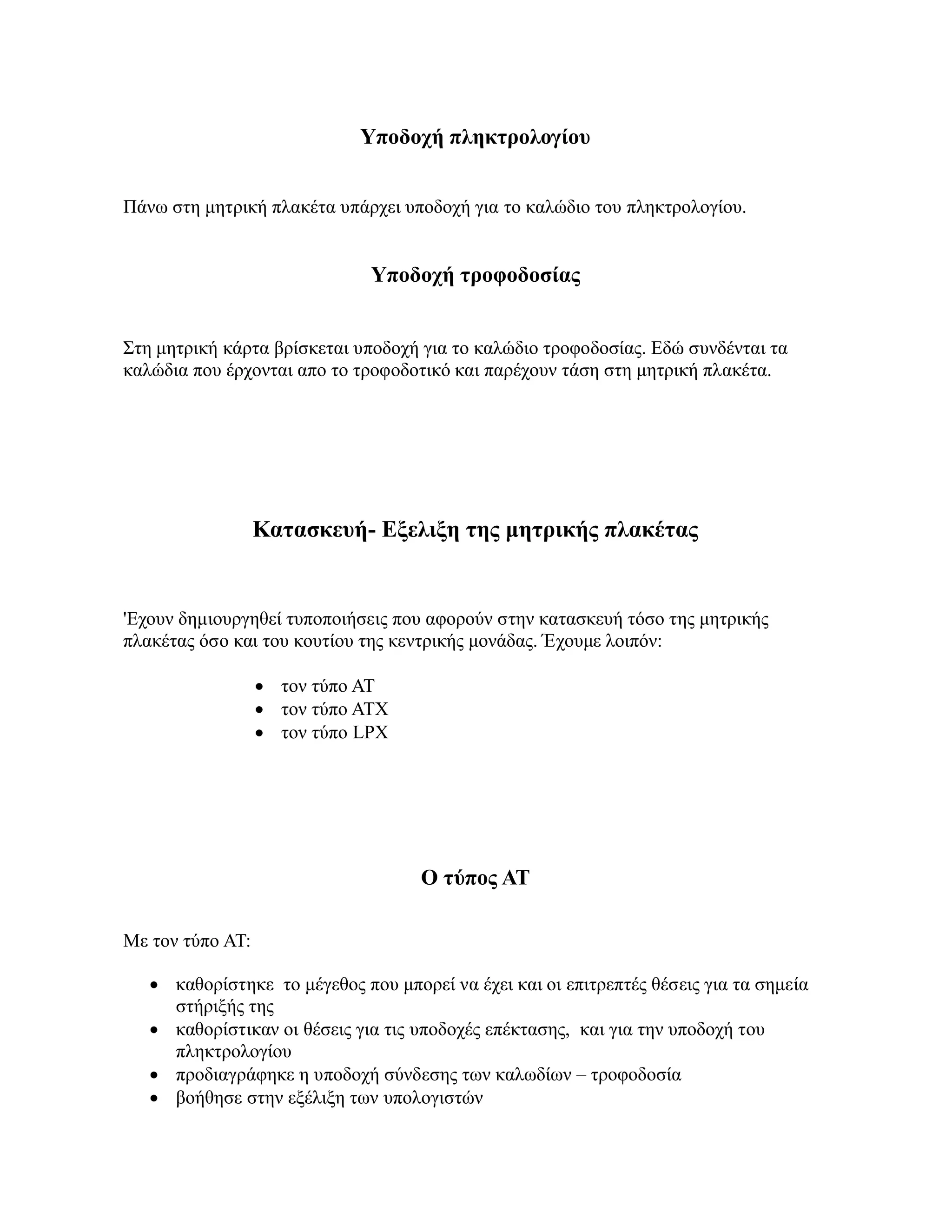

3. Υποδοχή πληκτρολογίου
Πάνω στη μητρική πλακέτα υπάρχει υποδοχή για το καλώδιο του πληκτρολογίου.
Υποδοχή τροφοδοσίας
Στη μητρική κάρτα βρίσκεται υποδοχή για το καλώδιο τροφοδοσίας. Εδώ συνδένται τα
καλώδια που έρχονται απο το τροφοδοτικό και παρέχουν τάση στη μητρική πλακέτα.
Κατασκευή- Εξελιξη της μητρικής πλακέτας
'Εχουν δημιουργηθεί τυποποιήσεις που αφορούν στην κατασκευή τόσο της μητρικής
πλακέτας όσο και του κουτίου της κεντρικής μονάδας. Έχουμε λοιπόν:
 τον τύπο AT
 τον τύπο ATX
 τον τύπο LPX
Ο τύπος ΑΤ
Με τον τύπο ΑΤ:
 καθορίστηκε το μέγεθος που μπορεί να έχει και οι επιτρεπτές θέσεις για τα σημεία
στήριξής της
 καθορίστικαν οι θέσεις για τις υποδοχές επέκτασης, και για την υποδοχή του
πληκτρολογίου
 προδιαγράφηκε η υποδοχή σύνδεσης των καλωδίων – τροφοδοσία
 βοήθησε στην εξέλιξη των υπολογιστών

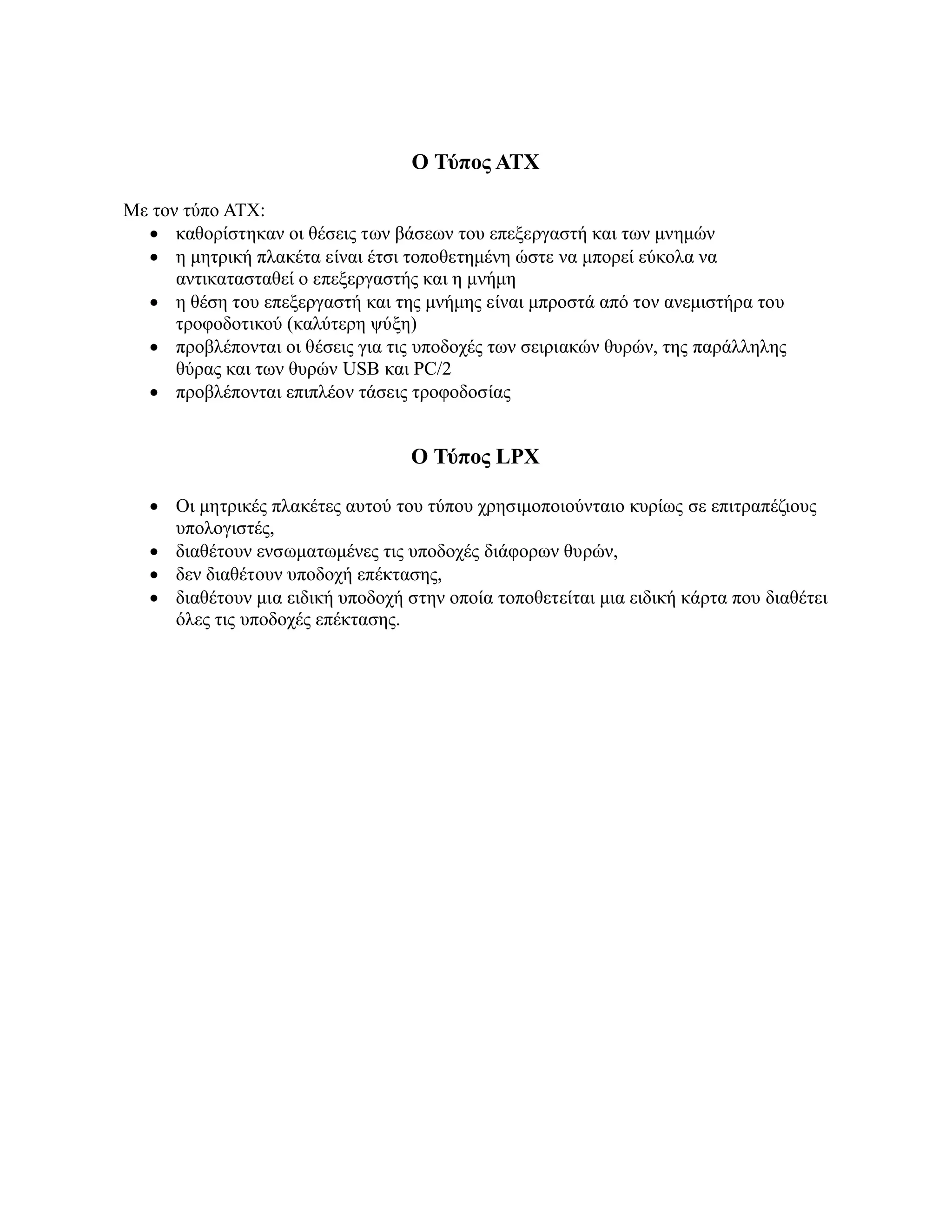

4. Ο Τύπος ΑΤΧ
Με τον τύπο ΑΤΧ:
 καθορίστηκαν οι θέσεις των βάσεων του επεξεργαστή και των μνημών
 η μητρική πλακέτα είναι έτσι τοποθετημένη ώστε να μπορεί εύκολα να
αντικατασταθεί ο επεξεργαστής και η μνήμη
 η θέση του επεξεργαστή και της μνήμης είναι μπροστά από τον ανεμιστήρα του
τροφοδοτικού (καλύτερη ψύξη)
 προβλέπονται οι θέσεις για τις υποδοχές των σειριακών θυρών, της παράλληλης
θύρας και των θυρών USB και PC/2
 προβλέπονται επιπλέον τάσεις τροφοδοσίας
Ο Τύπος LPX
 Οι μητρικές πλακέτες αυτού του τύπου χρησιμοποιούνταιο κυρίως σε επιτραπέζιους
υπολογιστές,
 διαθέτουν ενσωματωμένες τις υποδοχές διάφορων θυρών,
 δεν διαθέτουν υποδοχή επέκτασης,
 διαθέτουν μια ειδική υποδοχή στην οποία τοποθετείται μια ειδική κάρτα που διαθέτει
όλες τις υποδοχές επέκτασης.
