CONCRETO DE EDIFICIO DE SIETE PISOS CIUDAD DUITAMA

1. ANCHO LARGO ALTO

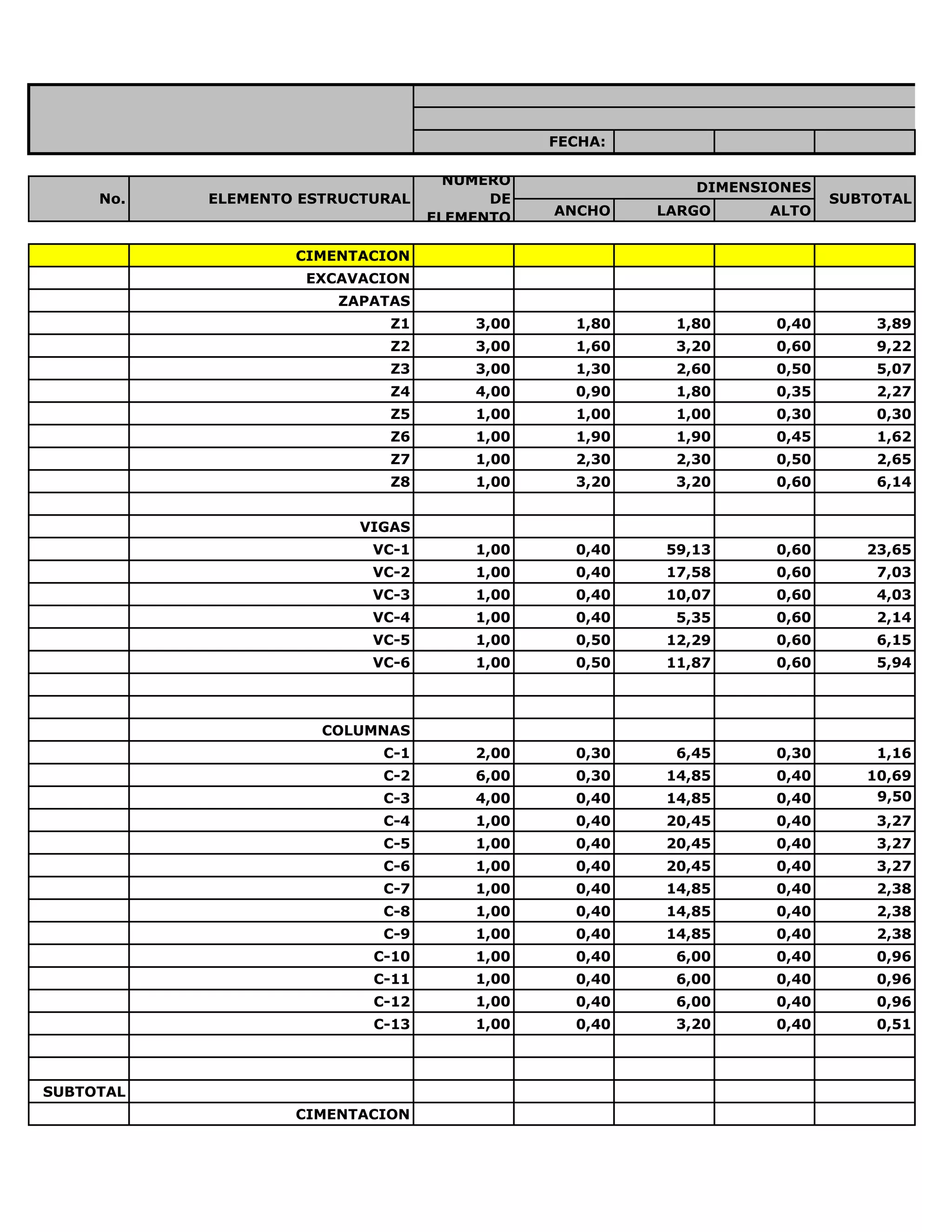

CIMENTACION
EXCAVACION
ZAPATAS
Z1 3,00 1,80 1,80 0,40 3,89
Z2 3,00 1,60 3,20 0,60 9,22
Z3 3,00 1,30 2,60 0,50 5,07
Z4 4,00 0,90 1,80 0,35 2,27
Z5 1,00 1,00 1,00 0,30 0,30
Z6 1,00 1,90 1,90 0,45 1,62
Z7 1,00 2,30 2,30 0,50 2,65
Z8 1,00 3,20 3,20 0,60 6,14
VIGAS
VC-1 1,00 0,40 59,13 0,60 23,65
VC-2 1,00 0,40 17,58 0,60 7,03
VC-3 1,00 0,40 10,07 0,60 4,03
VC-4 1,00 0,40 5,35 0,60 2,14
VC-5 1,00 0,50 12,29 0,60 6,15
VC-6 1,00 0,50 11,87 0,60 5,94
COLUMNAS
C-1 2,00 0,30 6,45 0,30 1,16
C-2 6,00 0,30 14,85 0,40 10,69
C-3 4,00 0,40 14,85 0,40 9,50
C-4 1,00 0,40 20,45 0,40 3,27
C-5 1,00 0,40 20,45 0,40 3,27
C-6 1,00 0,40 20,45 0,40 3,27
C-7 1,00 0,40 14,85 0,40 2,38
C-8 1,00 0,40 14,85 0,40 2,38
C-9 1,00 0,40 14,85 0,40 2,38
C-10 1,00 0,40 6,00 0,40 0,96
C-11 1,00 0,40 6,00 0,40 0,96
C-12 1,00 0,40 6,00 0,40 0,96
C-13 1,00 0,40 3,20 0,40 0,51
SUBTOTAL
CIMENTACION
CÁL
FECHA:
No. ELEMENTO ESTRUCTURAL
NÚMERO
DE
ELEMENTO
DIMENSIONES
SUBTOTAL

2. CONCRETO POBRE 1,00 1,80 1,80 0,05
CIMIENTO CICLOPEO CONTINUO 1,00 1,80 1,80 1,20
ENTREPISOS

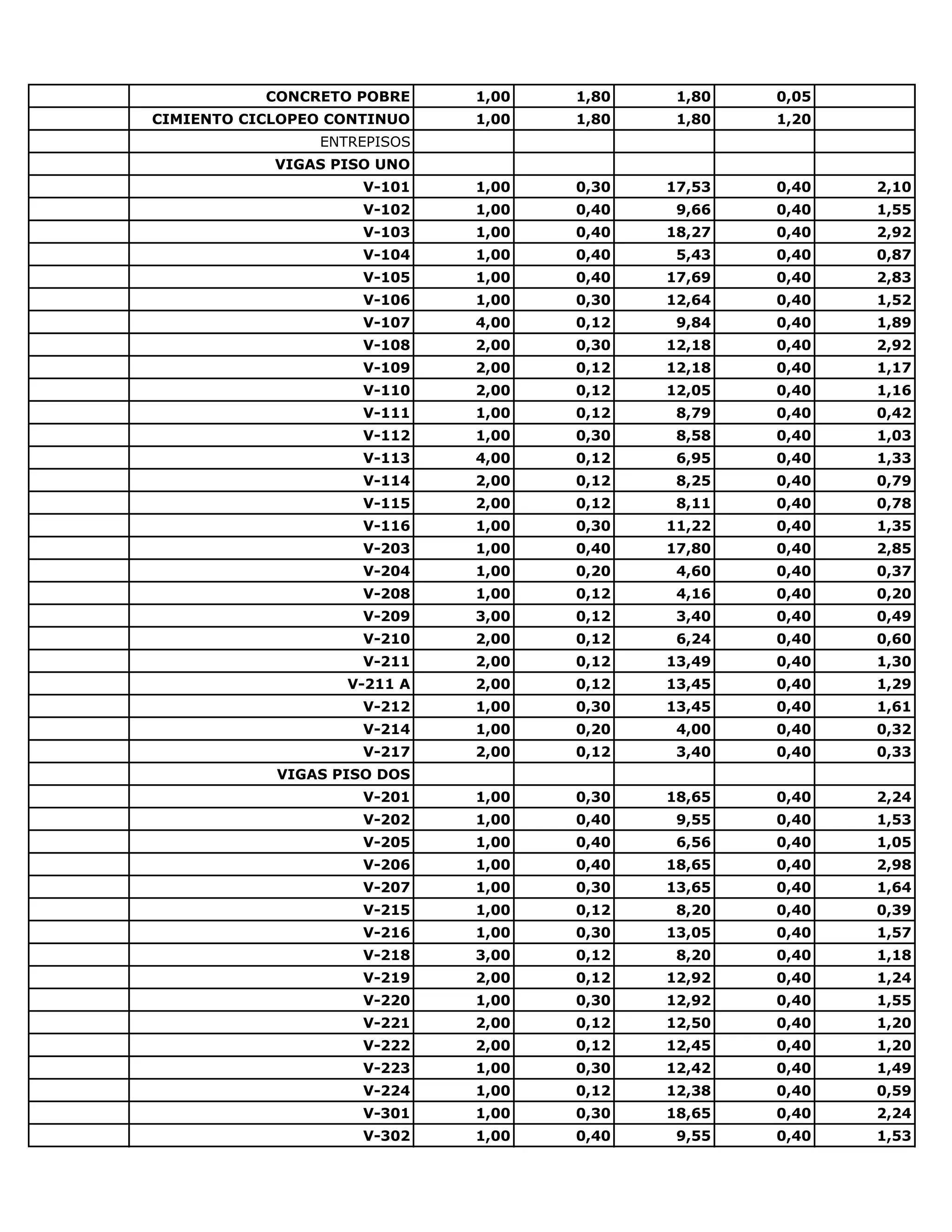

VIGAS PISO UNO
V-101 1,00 0,30 17,53 0,40 2,10
V-102 1,00 0,40 9,66 0,40 1,55
V-103 1,00 0,40 18,27 0,40 2,92
V-104 1,00 0,40 5,43 0,40 0,87
V-105 1,00 0,40 17,69 0,40 2,83
V-106 1,00 0,30 12,64 0,40 1,52
V-107 4,00 0,12 9,84 0,40 1,89
V-108 2,00 0,30 12,18 0,40 2,92
V-109 2,00 0,12 12,18 0,40 1,17
V-110 2,00 0,12 12,05 0,40 1,16
V-111 1,00 0,12 8,79 0,40 0,42
V-112 1,00 0,30 8,58 0,40 1,03
V-113 4,00 0,12 6,95 0,40 1,33
V-114 2,00 0,12 8,25 0,40 0,79
V-115 2,00 0,12 8,11 0,40 0,78
V-116 1,00 0,30 11,22 0,40 1,35
V-203 1,00 0,40 17,80 0,40 2,85
V-204 1,00 0,20 4,60 0,40 0,37
V-208 1,00 0,12 4,16 0,40 0,20
V-209 3,00 0,12 3,40 0,40 0,49
V-210 2,00 0,12 6,24 0,40 0,60
V-211 2,00 0,12 13,49 0,40 1,30
V-211 A 2,00 0,12 13,45 0,40 1,29
V-212 1,00 0,30 13,45 0,40 1,61
V-214 1,00 0,20 4,00 0,40 0,32
V-217 2,00 0,12 3,40 0,40 0,33
VIGAS PISO DOS
V-201 1,00 0,30 18,65 0,40 2,24
V-202 1,00 0,40 9,55 0,40 1,53
V-205 1,00 0,40 6,56 0,40 1,05
V-206 1,00 0,40 18,65 0,40 2,98
V-207 1,00 0,30 13,65 0,40 1,64
V-215 1,00 0,12 8,20 0,40 0,39
V-216 1,00 0,30 13,05 0,40 1,57
V-218 3,00 0,12 8,20 0,40 1,18
V-219 2,00 0,12 12,92 0,40 1,24
V-220 1,00 0,30 12,92 0,40 1,55
V-221 2,00 0,12 12,50 0,40 1,20
V-222 2,00 0,12 12,45 0,40 1,20
V-223 1,00 0,30 12,42 0,40 1,49
V-224 1,00 0,12 12,38 0,40 0,59
V-301 1,00 0,30 18,65 0,40 2,24
V-302 1,00 0,40 9,55 0,40 1,53

3. V-303 1,00 0,40 19,42 0,40 3,11
V-304 1,00 0,40 6,56 0,40 1,05
V-305 1,00 0,40 18,65 0,40 2,98
V-306 1,00 0,30 13,65 0,40 1,64
V-310 2,00 0,12 7,15 0,40 0,69
V-312 1,00 0,12 8,20 0,40 0,39
V-313 1,00 0,30 13,05 0,40 1,57
V-315 3,00 0,12 8,20 0,40 1,18
V-316 2,00 0,12 12,92 0,40 1,24
V-317 1,00 0,30 12,92 0,40 1,55
V-318 2,00 0,12 12,50 0,40 1,20
V-319 2,00 0,12 12,45 0,40 1,20
V-320 1,00 0,30 12,42 0,40 1,49
V-321 1,00 0,12 12,38 0,40 0,59
VIGAS PISO TRES
V-201 1,00 0,30 18,65 0,40 2,24
V-202 1,00 0,40 9,55 0,40 1,53
V-205 1,00 0,40 6,56 0,40 1,05
V-206 1,00 0,40 18,65 0,40 2,98
V-207 1,00 0,30 13,65 0,40 1,64
V-213 2,00 0,12 7,15 0,40 0,69
V-215 1,00 0,12 8,20 0,40 0,39
V-216 1,00 0,30 13,05 0,40 1,57
V-218 3,00 0,12 8,20 0,40 1,18
V-219 2,00 0,12 12,92 0,40 1,24
V-220 1,00 0,30 12,92 0,40 1,55
V-221 2,00 0,12 12,50 0,40 1,20
V-222 2,00 0,12 12,45 0,40 1,20
V-223 1,00 0,30 12,42 0,40 1,49
V-224 1,00 0,12 12,38 0,40 0,59
V-301 A 1,00 0,30 9,46 0,40 1,14
V-301 1,00 0,30 18,65 0,40 2,24
V-302 1,00 0,40 9,55 0,40 1,53
V-303 1,00 0,40 19,42 0,40 3,11
V-308 1,00 0,30 10,94 0,40 1,31
V-309 2,00 0,12 10,94 0,40 1,05
V-310 2,00 0,12 7,15 0,40 0,69
V-312 1,00 0,12 8,20 0,40 0,39
V-313 1,00 0,30 13,05 0,40 1,57
V-315 3,00 0,12 8,20 0,40 1,18
V-316 2,00 0,12 12,92 0,40 1,24
V-317 1,00 0,30 12,92 0,40 1,55
V-318 2,00 0,12 12,50 0,40 1,20
V-319 2,00 0,12 12,45 0,40 1,20
V-320 1,00 0,30 12,42 0,40 1,49
V-321 1,00 0,12 12,38 0,40 0,59

4. V-406 2,00 0,30 10,94 0,40 2,63
V-407 4,00 0,12 10,94 0,40 2,10
V-408 2,00 0,12 10,94 0,40 1,05
V-409 2,00 0,12 7,15 0,40 0,69
V-411 1,00 0,12 8,20 0,40 0,39
V-412 1,00 0,30 13,05 0,40 1,57
V-413 3,00 0,12 8,20 0,40 1,18
V-414 2,00 0,12 12,92 0,40 1,24
V-415 1,00 0,30 12,92 0,40 1,55
V-416 2,00 0,12 12,50 0,40 1,20
V-417 2,00 0,12 12,45 0,40 1,20
V-418 1,00 0,30 12,42 0,40 1,49
VIGAS PISOS 4, 5 Y 6
V-202 1,00 0,40 9,55 0,40 1,53
V-205 1,00 0,40 6,56 0,40 1,05
V-206 1,00 0,40 18,65 0,40 2,98
V-213 2,00 0,12 7,15 0,40 0,69
V-215 1,00 0,12 8,20 0,40 0,39
V-216 1,00 0,30 13,05 0,40 1,57
V-218 3,00 0,12 8,20 0,40 1,18
V-219 2,00 0,12 12,92 0,40 1,24
V-220 1,00 0,30 12,92 0,40 1,55
V-221 2,00 0,12 12,50 0,40 1,20
V-222 2,00 0,12 12,45 0,40 1,20
V-223 1,00 0,30 12,42 0,40 1,49
V-224 1,00 0,12 12,38 0,40 0,59
V-301 A 1,00 0,30 9,46 0,40 1,14
V-301 1,00 0,30 18,65 0,40 2,24
V-302 1,00 0,40 9,55 0,40 1,53
V-303 1,00 0,40 19,42 0,40 3,11
V-308 1,00 0,30 10,94 0,40 1,31
V-309 2,00 0,12 10,94 0,40 1,05
V-310 2,00 0,12 7,15 0,40 0,69
V-312 1,00 0,12 8,20 0,40 0,39
V-313 1,00 0,30 13,05 0,40 1,57
V-315 3,00 0,12 8,20 0,40 1,18
V-316 2,00 0,12 12,92 0,40 1,24
V-317 1,00 0,30 12,92 0,40 1,55
V-318 2,00 0,12 12,50 0,40 1,20
V-319 2,00 0,12 12,45 0,40 1,20
V-320 1,00 0,30 12,42 0,40 1,49
V-321 1,00 0,12 12,38 0,40 0,59
V-406 2,00 0,30 10,94 0,40 2,63
V-407 4,00 0,12 10,94 0,40 2,10
V-408 2,00 0,12 10,94 0,40 1,05
V-409 2,00 0,12 7,15 0,40 0,69

5. V-411 1,00 0,12 8,20 0,40 0,39
V-412 1,00 0,30 13,05 0,40 1,57
V-413 3,00 0,12 8,20 0,40 1,18
V-414 2,00 0,12 12,92 0,40 1,24
V-415 1,00 0,30 12,92 0,40 1,55
V-416 2,00 0,12 12,50 0,40 1,20
V-417 2,00 0,12 12,45 0,40 1,20
V-418 1,00 0,30 12,42 0,40 1,49
VIGAS PENT HOUSE
V-307 4,00 0,12 10,94 0,40 2,10
V-407 4,00 0,12 10,94 0,40 2,10
VIGAS ALTILLO
V-501 1,00 0,30 7,55 0,40 0,91
V-502 1,00 0,30 5,35 0,40 0,64
V-503 1,00 0,40 15,26 0,40 2,44
V-504 1,00 0,30 3,50 0,40 0,42
V-505 1,00 0,20 2,60 0,40 0,21
V-506 1,00 0,20 3,50 0,40 0,28
V-507 1,00 0,30 9,15 0,40 1,10
V-508 1,00 0,15 3,10 0,40 0,19
V-509 1,00 0,30 7,33 0,40 0,88
V-510 1,00 0,30 8,45 0,40 1,01
V-511 3,00 0,12 8,45 0,40 1,22
V-512 9,00 0,12 6,25 0,40 2,70
V-513 1,00 0,30 8,76 0,40 1,05
V-514 1,00 0,30 8,75 0,40 1,05
V-515 3,00 0,12 8,75 0,40 1,26
V-516 1,00 0,30 7,63 0,40 0,92
VIGAS CUBIERTAS
V-601 1,00 0,25 7,35 0,35 0,64
V-603 1,00 0,15 3,40 0,35 0,18
V-604 1,00 0,25 9,75 0,35 0,85
V-605 1,00 0,25 14,65 0,35 1,28
V-606 1,00 0,25 14,65 0,35 1,28
V-607 1,00 0,25 7,35 0,35 0,64
V-608 1,00 0,30 7,33 0,35 0,77
V-609 1,00 0,25 3,96 0,35 0,35
V-610 1,00 0,25 5,05 0,35 0,44
V-611 1,00 0,30 8,76 0,35 0,92
V-612 1,00 0,30 7,63 0,35 0,80

6. SUBTOTAL TOTAL ENTREPISOS
MUROS PANTALLA
4,00 0,15 14,85 4,85 43,21
VIGA CANAL
VC-1 1,00 0,30 5,85 0,35 0,61
VC-2 1,00 0,30 7,35 0,40 0,88
ESCALERAS
PLACA DE TANQUES 1,00 2,50 2,00 0,15 0,75

8. 31,16
48,93
41,69
121,78 M3
TOTAL UND
CÁLCULO DE CONCRETO
OBRA (PROYECTO):

9. 33,98

10. 43,49

11. 58,28

12. 54,41
4,20
16,27
8,16

13. 218,79
