1. PAMUKKALE ÜNİVERSİTESİ
BİLGİSAYAR MÜHENDİSLİĞİ
E-TİCARET
VERİTABANI YÖNETİMİ VE MODELLEMESİ
07233015
FAİK GÜNAY

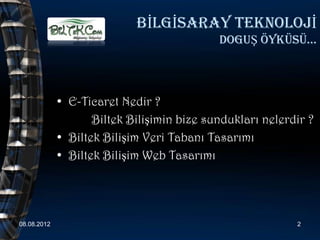

2. BİLGİSARAY TEKNOLOJİ
DOGUŞ ÖYKÜSÜ…
• E-Ticaret Nedir ?
Biltek Bilişimin bize sundukları nelerdir ?
• Biltek Bilişim Veri Tabanı Tasarımı
• Biltek Bilişim Web Tasarımı
08.08.2012 2

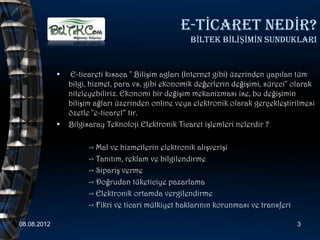

3. E-TİCARET NEDİR?
BİLTEK BİLİŞİMİN SUNDUKLARI
• E-ticareti kısaca " Bilişim agları (Internet gibi) üzerinden yapılan tüm
bilgi, hizmet, para vs. gibi ekonomik değerlerin değişimi, süreci" olarak
niteleyebiliriz. Ekonomi bir değişim mekanizması ise, bu değişimin
bilişim ağları üzerinden online veya elektronik olarak gerçekleştirilmesi
özetle "e-ticaret“ tir.
• Bilgisaray Teknoloji Elektronik Ticaret işlemleri nelerdir ?
-> Mal ve hizmetlerin elektronik alışverişi
-> Tanıtım, reklam ve bilgilendirme
-> Sipariş verme
-> Doğrudan tüketiciye pazarlama
-> Elektronik ortamda vergilendirme
-> Fikri ve ticari mülkiyet haklarının korunması ve transferi
08.08.2012 3

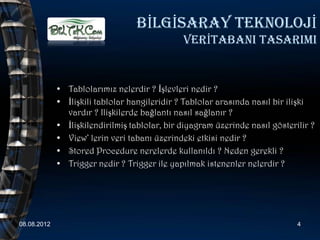

4. BİLGİSARAY TEKNOLOJİ
VERİTABANI TASARIMI
• Tablolarımız nelerdir ? İşlevleri nedir ?
• İlişkili tablolar hangileridir ? Tablolar arasında nasıl bir ilişki
vardır ? Ilişkilerde bağlantı nasıl sağlanır ?
• İlişkilendirilmiş tablolar, bir diyagram üzerinde nasıl gösterilir ?
• View’ lerin veri tabanı üzerindeki etkisi nedir ?
• Stored Procedure nerelerde kullanıldı ? Neden gerekli ?
• Trigger nedir ? Trigger ile yapılmak istenenler nelerdir ?
08.08.2012 4

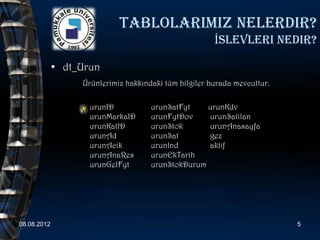

5. TablolarImIz nelerdir?
İslevleri Nedir?
• dt_Urun
Ürünlerimiz hakkındaki tüm bilgiler burada mevcuttur.
urunID urunSatFyt urunKdv
urunMarkaID urunFytDov urunSatilan
urunKatID urunStok urunAnasayfa
urunAd urunSat gez
urunAcik urunInd aktif
urunAnaRes urunEkTarih
urunGelFyt urunStokDurum
08.08.2012 5

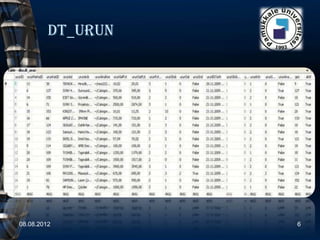

6. Dt_urun
08.08.2012 6

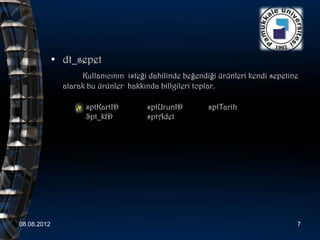

7. • dt_sepet
Kullanıcının isteği dahilinde beğendiği ürünleri kendi sepetine
atarak bu ürünler hakkında billgileri toplar.
sptKartID sptUrunID sptTarih
Spt_kID sptAdet
08.08.2012 7

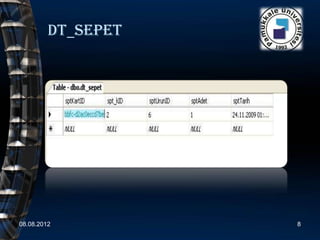

8. Dt_sepet
08.08.2012 8

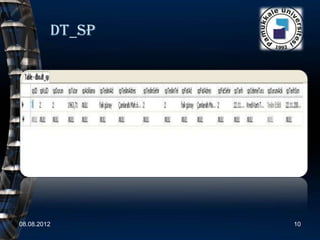

9. • dt_sp
Kullanıcının siparişindeki kullanıcıya ve ürüne ait tüm bilgiler …
spID spTeslimAdres spTarih
spKuID spTeslimSehir spOdemeTuru
spDurum spTeslimTel spDurumAcik
spTutar spFatAd spTarihSon
spAciklama spFatAdres
spTeslimAd spFatSehir
08.08.2012 9

10. Dt_SP
08.08.2012 10

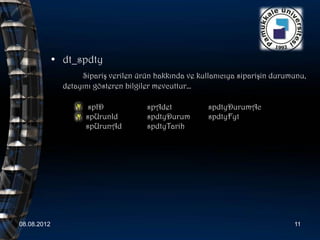

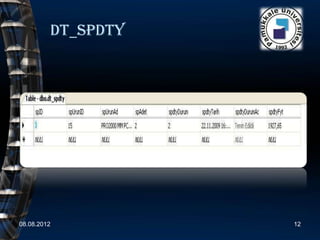

11. • dt_spdty
Sipariş verilen ürün hakkında ve kullanıcıya siparişin durumunu,
detayını gösteren bilgiler mevcuttur…
spID spAdet spdtyDurumAc
spUrunId spdtyDurum spdtyFyt
spUrunAd spdtyTarih
08.08.2012 11

12. Dt_SPdty
08.08.2012 12

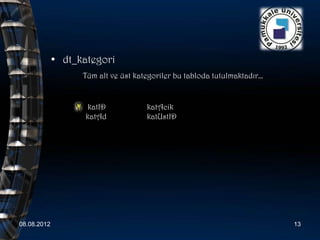

13. • dt_kategori
Tüm alt ve üst kategoriler bu tabloda tutulmaktadır…
katID katAcik
katAd katUstID
08.08.2012 13

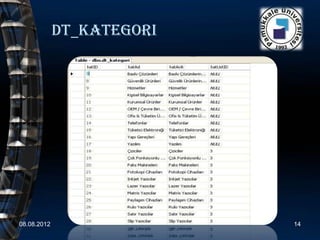

14. Dt_kategori
08.08.2012 14

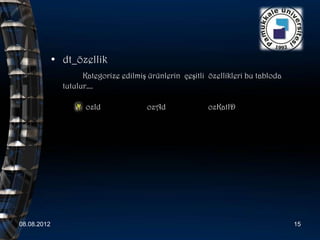

15. • dt_özellik
Kategorize edilmiş ürünlerin çeşitli özellikleri bu tabloda
tutulur….
ozId ozAd ozKatID
08.08.2012 15

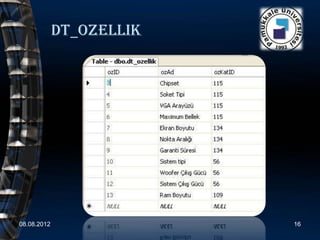

16. Dt_ozellik
08.08.2012 16

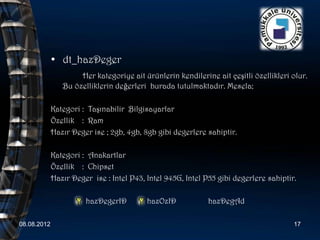

17. • dt_hazDeger
Her kategoriye ait ürünlerin kendilerine ait çeşitli özellikleri olur.
Bu özelliklerin değerleri burada tutulmaktadır. Mesela;
Kategori : Taşınabilir Bilgisayarlar
Özellik : Ram
Hazır Deger ise ; 2gb, 4gb, 8gb gibi degerlere sahiptir.
Kategori : Anakartlar
Özellik : Chipset
Hazır Deger ise : Intel P43, Intel 945G, Intel P55 gibi degerlere sahiptir.
hazDegerID hazOzID hazDegAd
08.08.2012 17

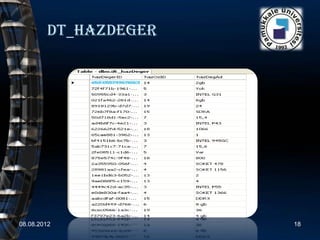

18. Dt_hazdeger
08.08.2012 18

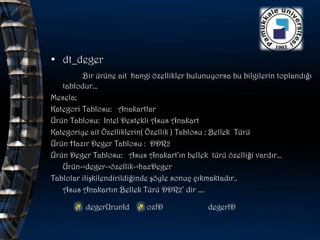

19. • dt_deger
Bir ürüne ait hangi özellikler bulunuyorsa bu bilgilerin toplandığı
tablodur…
Mesela;
Kategori Tablosu: Anakartlar
Ürün Tablosu: Intel Destekli Asus Anakart
Kategoriye ait Özelliklerin( Özellik ) Tablosu : Bellek Türü
Ürün Hazır Deger Tablosu : DDR2
Ürün Deger Tablosu: Asus Anakart’ın bellek türü özelliği vardır…
Ürün->deger->özellik->hazDeger
Tablolar ilişkilendirildiğinde şöyle sonuç çıkmaktadır..
Asus Anakartın Bellek Türü DDR2’ dir ….
degerUrunId ozID degerID

20. Dt_deger
08.08.2012 20

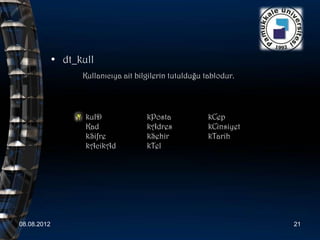

21. • dt_kull
Kullanıcıya ait bilgilerin tutulduğu tablodur.
kuID kPosta kCep
Kad kAdres kCinsiyet
kSifre kSehir kTarih
kAcikAd kTel
08.08.2012 21

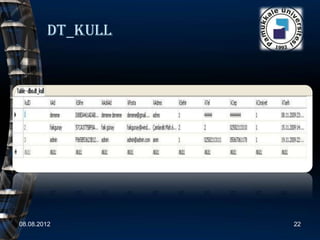

22. Dt_kull
08.08.2012 22

23. • dt_yorum
Kullanıcıların ürün hakkında yaptıkları yorumların tutuldugu tablo
urunID Yorum Tarih
kID Star
08.08.2012 23

24. Dt_yorum
08.08.2012 24

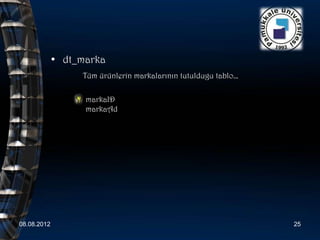

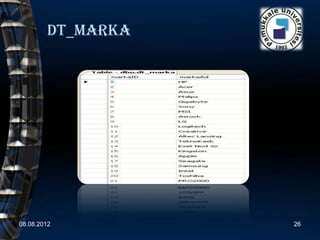

25. • dt_marka
Tüm ürünlerin markalarının tutuldugu tablo…
markaID
markaAd
08.08.2012 25

26. Dt_marka
08.08.2012 26

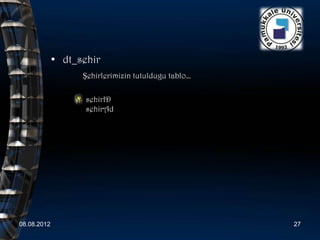

27. • dt_sehir
Şehirlerimizin tutuldugu tablo…
sehirID
sehirAd
08.08.2012 27

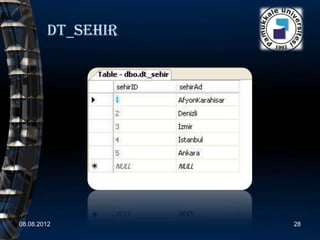

28. Dt_sehir
08.08.2012 28

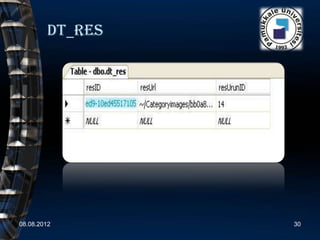

29. • dt_res
Ürün resimlerinin url ile birlikte tutuldugu tablo. ( ekstra resim )
resID resUrl resUrunID
08.08.2012 29

30. Dt_res
08.08.2012 30

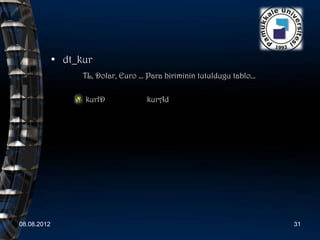

31. • dt_kur
TL, Dolar, Euro … Para biriminin tutuldugu tablo…
kurID kurAd
08.08.2012 31

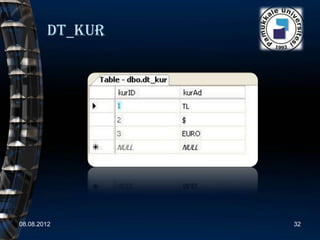

32. Dt_kur
08.08.2012 32

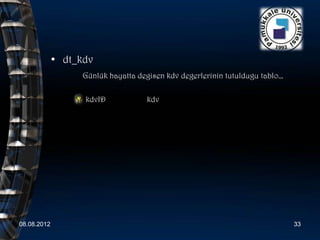

33. • dt_kdv
Günlük hayatta degisen kdv degerlerinin tutuldugu tablo…
kdvID kdv
08.08.2012 33

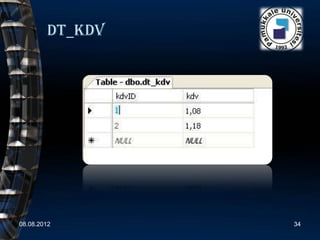

34. Dt_kdv
08.08.2012 34

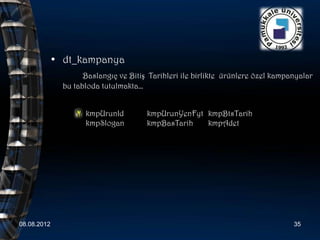

35. • dt_kampanya
Baslangıç ve Bitiş Tarihleri ile birlikte ürünlere özel kampanyalar
bu tabloda tutulmakta…
kmpUrunId kmpUrunYenFyt kmpBtsTarih
kmpSlogan kmpBasTarih kmpAdet
08.08.2012 35

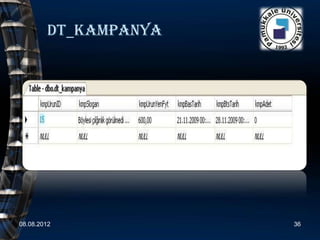

36. Dt_kampanya
08.08.2012 36

37. • dt_duyuru
Güncel duyuların yapıldıgı tablo…
dID dAcik dTarih
08.08.2012 37

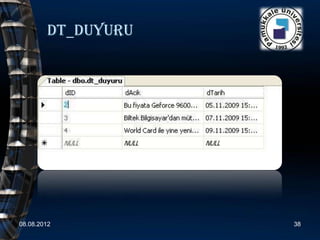

38. Dt_duyuru
08.08.2012 38

39. • dt_bank
Banka isimlerinin tutulduğu tablo…
bankID bankAd
• dt_bankOran
Bankalara ait taksit oranları bu tablodadır….
takBankID takNo takOran
08.08.2012 39

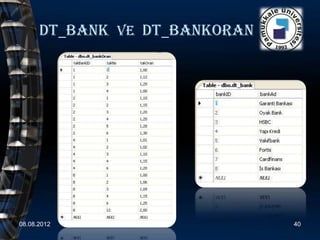

40. Dt_bank ve Dt_bankoran
08.08.2012 40

41. Biraz veritabanina ara verelim

web Uygulamasi olan elektronik
ticaret sitemiz üzerinde alis-veris
Yapalim …
08.08.2012 41

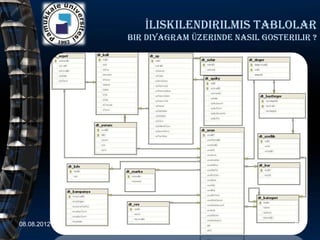

42. İliskilendirilmis tablolar
bir diyagram üzerinde nasil gosterilir ?
08.08.2012 42

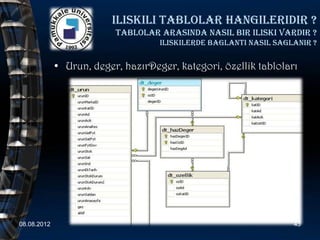

43. iliskili tablolar hangileridir ?
Tablolar arasinda nasil bir iliski vardir ?
iliskilerde baglanti nasil saglanir ?
• Urun, deger, hazırDeger, kategori, özellik tabloları
08.08.2012 43

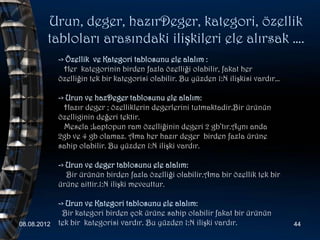

44. Urun, deger, hazırDeger, kategori, özellik
tabloları arasındaki ilişkileri ele alırsak ….
-> Özellik ve Kategori tablosunu ele alalım :
Her kategorinin birden fazla özelliği olabilir, fakat her
özelliğin tek bir kategorisi olabilir. Bu yüzden 1:N ilişkisi vardır…
-> Urun ve hazDeger tablosunu ele alalım:
Hazır deger ; özelliklerin degerlerini tutmaktadir.Bir ürünün
özelliginin değeri tektir.
Mesela ;Laptopun ram özelliğinin degeri 2 gb’tır.Aynı anda
2gb ve 4 gb olamaz. Ama her hazır deger birden fazla ürüne
sahip olabilir. Bu yüzden 1:N ilişki vardır.
-> Urun ve deger tablosunu ele alalım:
Bir ürünün birden fazla özelliği olabilir.Ama bir özellik tek bir
ürüne aittir.1:N ilişki mevcuttur.
-> Urun ve Kategori tablosunu ele alalım:
Bir kategori birden çok ürüne sahip olabilir fakat bir ürünün
08.08.2012 tek bir kategorisi vardır. Bu yüzden 1:N ilişki vardır. 44

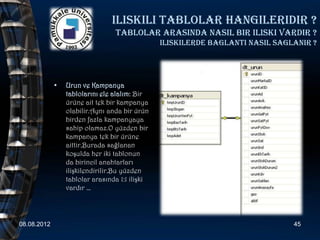

45. iliskili tablolar hangileridir ?
Tablolar arasinda nasil bir iliski vardir ?
iliskilerde baglanti nasil saglanir ?
• Urun ve Kampanya
tablolarını ele alalım: Bir
ürüne ait tek bir kampanya
olabilir.Aynı anda bir ürün
birden fazla kampanyaya
sahip olamaz.O yüzden bir
kampanya tek bir ürüne
aittir.Burada sağlanan
koşulda her iki tablonun
da birincil anahtarları
ilişkilendirilir.Bu yüzden
tablolar arasında 1:1 ilişki
vardır …
08.08.2012 45

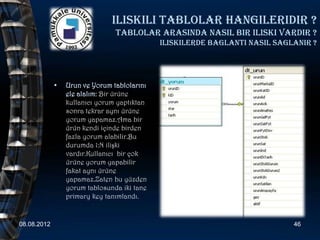

46. iliskili tablolar hangileridir ?
Tablolar arasinda nasil bir iliski vardir ?
iliskilerde baglanti nasil saglanir ?
• Urun ve Yorum tablolarını
ele alalım: Bir ürüne
kullanıcı yorum yaptıktan
sonra tekrar aynı ürüne
yorum yapamaz.Ama bir
ürün kendi içinde birden
fazla yorum alabilir.Bu
durumda 1:N ilişki
vardır.Kullanıcı bir çok
ürüne yorum yapabilir
fakat aynı ürüne
yapamaz.Zaten bu yüzden
yorum tablosunda iki tane
primary key tanımlandı.
08.08.2012 46

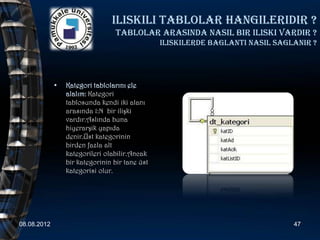

47. iliskili tablolar hangileridir ?
Tablolar arasinda nasil bir iliski vardir ?
iliskilerde baglanti nasil saglanir ?
• Kategori tablolarını ele
alalım: Kategori
tablosunda kendi iki alanı
arasında 1:N bir ilişki
vardır.Aslında buna
hiyerarşik yapıda
denir.Üst kategorinin
birden fazla alt
kategorileri olabilir.Ancak
bir kategorinin bir tane üst
kategorisi olur.
08.08.2012 47

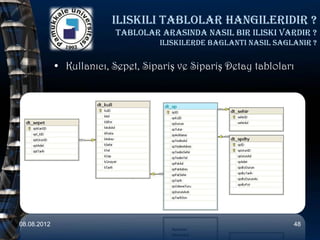

48. iliskili tablolar hangileridir ?
Tablolar arasinda nasil bir iliski vardir ?
iliskilerde baglanti nasil saglanir ?
• Kullanıcı, Sepet, Sipariş ve Sipariş Detay tabloları
08.08.2012 48

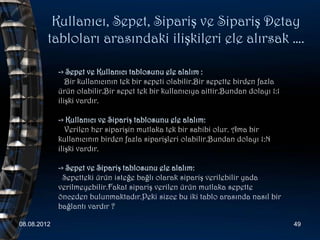

49. Kullanıcı, Sepet, Sipariş ve Sipariş Detay
tabloları arasındaki ilişkileri ele alırsak ….
-> Sepet ve Kullanıcı tablosunu ele alalım :
Bir kullanıcının tek bir sepeti olabilir.Bir sepette birden fazla
ürün olabilir.Bir sepet tek bir kullanıcıya aittir.Bundan dolayı 1:1
ilişki vardır.
-> Kullanıcı ve Sipariş tablosunu ele alalım:
Verilen her siparişin mutlaka tek bir sahibi olur. Ama bir
kullanıcının birden fazla siparişleri olabilir.Bundan dolayı 1:N
ilişki vardır.
-> Sepet ve Sipariş tablosunu ele alalım:
Sepetteki ürün isteğe bağlı olarak sipariş verilebilir yada
verilmeyebilir.Fakat sipariş verilen ürün mutlaka sepette
önceden bulunmaktadır.Peki sizce bu iki tablo arasında nasıl bir
bağlantı vardır ?
08.08.2012 49

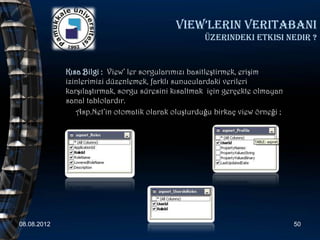

50. View’lerin Veritabani
üzerindeki etkisi nedir ?
Kısa Bilgi : View’ ler sorgularımızı basitleştirmek, erişim
izinlerimizi düzenlemek, farklı sunuculardaki verileri
karşılaştırmak, sorgu süresini kısaltmak için gerçekte olmayan
sanal tablolardır.
Asp.Net’in otomatik olarak oluşturduğu birkaç view örneği ;
08.08.2012 50

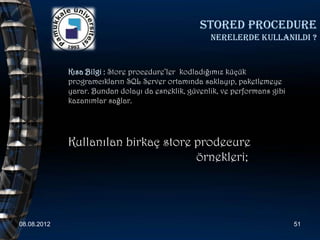

51. Stored procedure
nerelerde kullanildi ?
Kısa Bilgi : Store procedure’ler kodladığımız küçük
programcıkların SQL Server ortamında saklayıp, paketlemeye
yarar. Bundan dolayı da esneklik, güvenlik, ve performans gibi
kazanımlar sağlar.
Kullanılan birkaç store prodecure
örnekleri;
08.08.2012 51

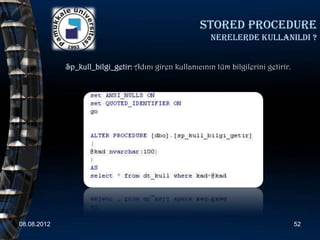

52. Stored procedure
nerelerde kullanildi ?
Sp_kull_bilgi_getir: Adını giren kullanıcının tüm bilgilerini getirir.
08.08.2012 52

53. Stored procedure
nerelerde kullanildi ?

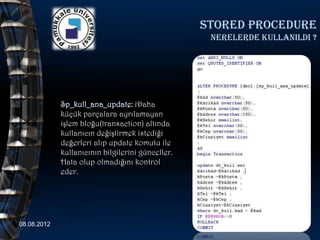

Sp_kull_ana_update: iDaha
küçük parçalara ayrılamayan
işlem bloğu(transaction) altında
kullanıcın değiştirmek istediği
değerleri alıp update komutu ile
kullanıcının bilgilerini günceller.
Hata olup olmadığını kontrol
eder.
08.08.2012 53

54. Stored procedure
nerelerde kullanildi ?

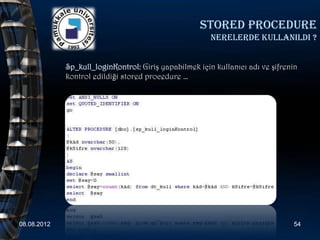

Sp_kull_loginKontrol: Giriş yapabilmek için kullanıcı adı ve şifrenin
kontrol edildiği stored procedure …
08.08.2012 54

55. Stored procedure
nerelerde kullanildi ?

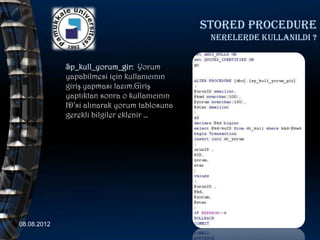

Sp_kull_yorum_gir: Yorum
yapabilmesi için kullanıcının
giriş yapması lazım.Giriş
yaptıktan sonra o kullanıcının
ID’si alınarak yorum tablosuna
gerekli bilgiler eklenir …
08.08.2012 55

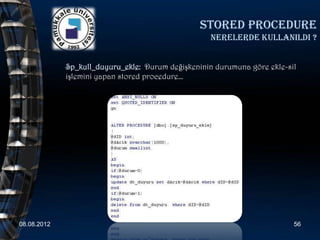

56. Stored procedure
nerelerde kullanildi ?
Sp_kull_duyuru_ekle: Durum değişkeninin durumuna göre ekle-sil
işlemini yapan stored procedure…
08.08.2012 56

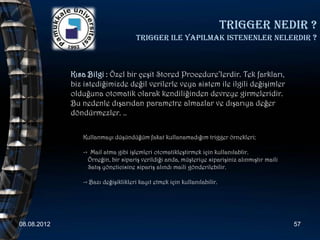

57. Trigger nedir ?
Trigger ile yapilmak istenenler nelerdir ?
Kısa Bilgi : Özel bir çeşit Stored Procedure’lerdir. Tek farkları,
biz istediğimizde değil verilerle veya sistem ile ilgili değişimler
olduğuna otomatik olarak kendiliğinden devreye girmeleridir.
Bu nedenle dışarıdan parametre almazlar ve dışarıya değer
döndürmezler. ..
Kullanmayı düşündüğüm fakat kullanamadığım trigger örnekleri;
-> Mail atma gibi işlemleri otomatikleştirmek için kullanılablir.
Örneğin, bir sipariş verildiği anda, müşteriye siparişiniz alınmıştır maili
Satış yöneticisine sipariş alındı maili gönderilebilir.
-> Bazı değişiklikleri kayıt etmek için kullanılabilir.
08.08.2012 57

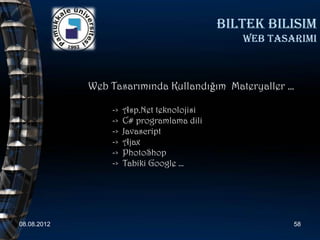

58. biltek bilisim
web tasarimi
Web Tasarımında Kullandığım Materyaller …
-> Asp.Net teknolojisi
-> C# programlama dili
-> Javascript
-> Ajax
-> PhotoShop
-> Tabiki Google …
08.08.2012 58

59. PAMUKKALE ÜNİVERSİTESİ
BİLGİSAYAR MÜHENDİSLİĞİ
teSeKKÜrler…
Yapmış olduğum uygulama da adı geçen firma adı ve logosu
kesinlikle hayal ürünüdür. Örnek veriler internet ortamından
alınmıştır. Uygulamada yardımcı olan herkese teşekkürler …
07233015
08.08.2012 FAİK GÜNAY 59
