1. 基于 SAN 架构和存储虚拟化
的数据复制

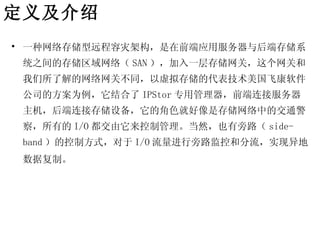

2. 定义及介绍
• 一种网络存储型远程容灾架构，是在前端应用服务器与后端存储系
统之间的存储区域网络（ SAN ），加入一层存储网关，这个网关和
我们所了解的网络网关不同，以虚拟存储的代表技术美国飞康软件
公司的方案为例，它结合了 IPStor 专用管理器，前端连接服务器
主机，后端连接存储设备，它的角色就好像是存储网络中的交通警
察，所有的 I/O 都交由它来控制管理。当然，也有旁路（ side-
band ）的控制方式，对于 I/O 流量进行旁路监控和分流，实现异地
数据复制。

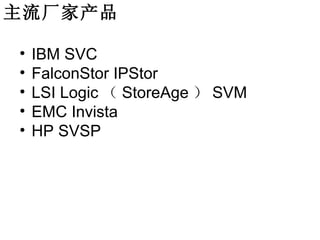

3. 主流厂家产品
• IBM SVC
• FalconStor IPStor
• LSI Logic （ StoreAge ） SVM
• EMC Invista
• HP SVSP

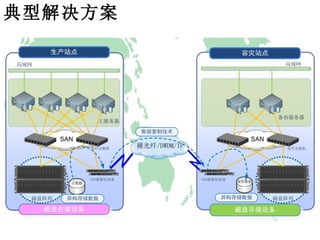

4. 典型解决方案

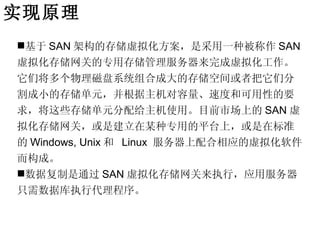

5. 实现原理
基于 SAN 架构的存储虚拟化方案，是采用一种被称作 SAN
虚拟化存储网关的专用存储管理服务器来完成虚拟化工作。
它们将多个物理磁盘系统组合成大的存储空间或者把它们分
割成小的存储单元，并根据主机对容量、速度和可用性的要
求，将这些存储单元分配给主机使用。目前市场上的 SAN 虚
拟化存储网关，或是建立在某种专用的平台上，或是在标准
的 Windows, Unix 和 Linux 服务器上配合相应的虚拟化软件
而构成。
数据复制是通过 SAN 虚拟化存储网关来执行，应用服务器
只需数据库执行代理程序。

6. 优缺点说明
 优点：
– 充分整合现有不同类型、不同品牌的存储资源，实现存储容量共享，可提升
高达 30% 的利用率，并降低存储需求达 20%
– 通过单一界面实现统一管理，而无需考虑不同品牌的设备供应商，可以提升
高达两倍的管理员工作效率；
– 可实施层级存储，使低端存储系统也能应用到数据中心，提升性价比；
– 虚拟成本最低，不需要加购交换机与改造现有的网络，只需部署 SAN 虚拟化
存储网关到现有的 SAN 网络即可；
 缺点：
1. 所有的数据访问操作都与 SAN 虚拟化存储网关相关，所以必须避免它的单点
故障 .
2. 基于 SAN 虚拟化存储网关的方法需要一个运行在主机上的代理软件或基于主
机的适配器，任何主机的故障或不适当的主机配置都可能导致访问到不被保
护的数据。同时，在异构操作系统间的互操作性仍然是一个问题。

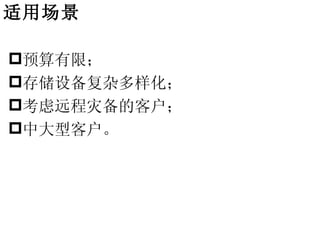

7. 适用场景
预算有限；
存储设备复杂多样化；
考虑远程灾备的客户；
中大型客户。
