DrayTek Roadshow in Turkey, Session 1
DrayTek Corp. and Simet Technology Inc. co-host Roadshow in Turkey, March 2015
DrayTek Roadshow in Turkey, Session 1
- 1. 1 İnternetin Kontrol Edilmesi RecepTiryaki Teknik Servis Muduru Seminar

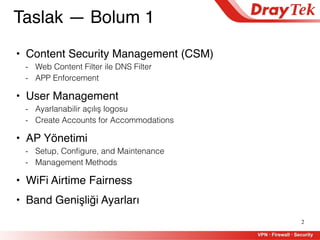

- 2. 2 Taslak — Bolum1 • Content Security Management (CSM) - Web Content Filter ile DNS Filter - APP Enforcement • User Management - Ayarlanabilir açılış logosu - Create Accounts for Accommodations • AP Yönetimi - Setup, Configure, and Maintenance - Management Methods • WiFi Airtime Fairness • Band Genişliği Ayarları

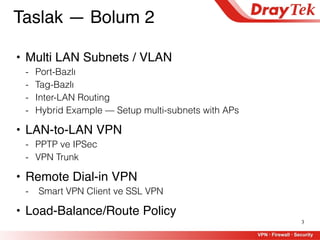

- 3. 3 • Multi LANSubnets / VLAN - Port-Bazlı - Tag-Bazlı - Inter-LAN Routing - Hybrid Example — Setup multi-subnets with APs • LAN-to-LAN VPN - PPTP ve IPSec - VPN Trunk • Remote Dial-in VPN - Smart VPN Client ve SSL VPN • Load-Balance/Route Policy Taslak — Bolum 2

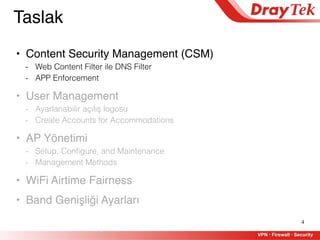

- 4. 4 Taslak • Content SecurityManagement (CSM) - Web Content Filter ile DNS Filter - APP Enforcement • User Management - Ayarlanabilir açılış logosu - Create Accounts for Accommodations • AP Yönetimi - Setup, Configure, and Maintenance - Management Methods • WiFi Airtime Fairness • Band Genişliği Ayarları

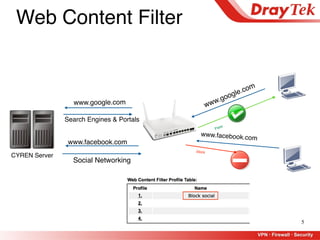

- 5. 5 Web Content Filter www.google.com www.google.com CYRENServer Search Engines & Portals Pass www.facebook.com www.facebook.com Social Networking block

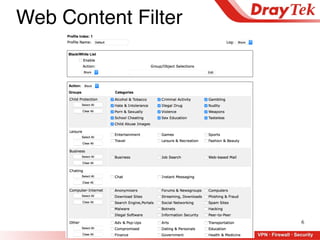

- 6.

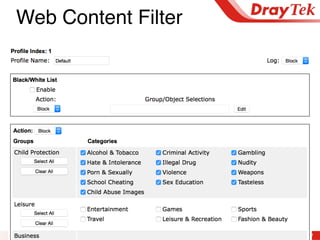

- 7.

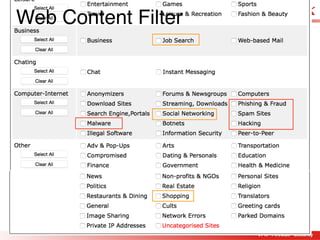

- 8.

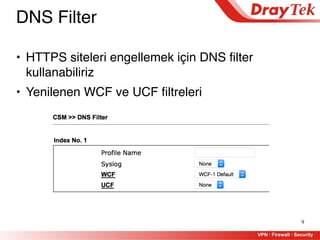

- 9. 9 DNS Filter • HTTPSsiteleri engellemek için DNS filter kullanabiliriz • Yenilenen WCF ve UCF filtreleri

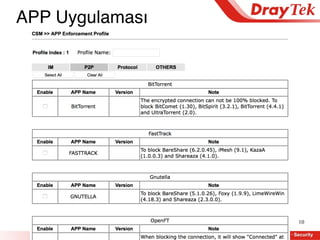

- 10.

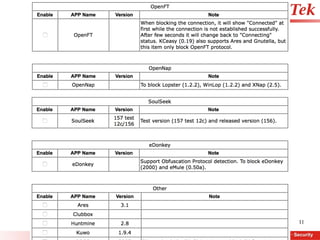

- 11.

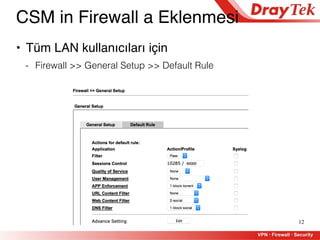

- 12. 12 CSM in Firewalla Eklenmesi • Tüm LAN kullanıcıları için - Firewall >> General Setup >> Default Rule

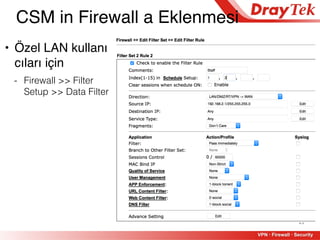

- 13. 13 • Özel LANkullanı cıları için - Firewall >> Filter Setup >> Data Filter CSM in Firewall a Eklenmesi

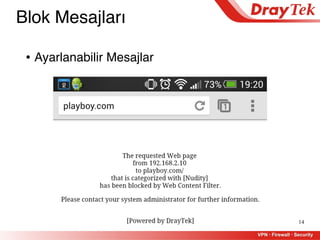

- 14. 14 • Ayarlanabilir Mesajlar BlokMesajları
- 15.

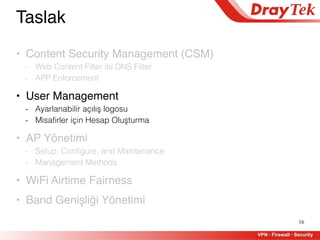

- 16. 16 Taslak • Content SecurityManagement (CSM) - Web Content Filter ile DNS Filter - APP Enforcement • User Management - Ayarlanabilir açılış logosu - Misafirler için Hesap Oluşturma • AP Yönetimi - Setup, Configure, and Maintenance - Management Methods • WiFi Airtime Fairness • Band Genişliği Yönetimi

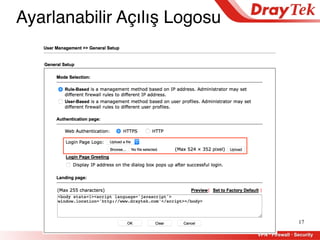

- 17.
- 18.

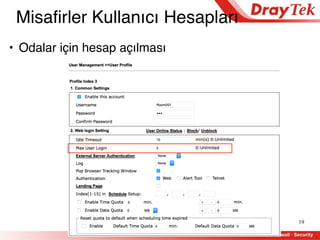

- 19. 19 Misafirler Kullanıcı Hesapları •Odalar için hesap açılması

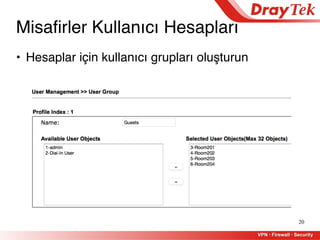

- 20. 20 • Hesaplar içinkullanıcı grupları oluşturun Misafirler Kullanıcı Hesapları

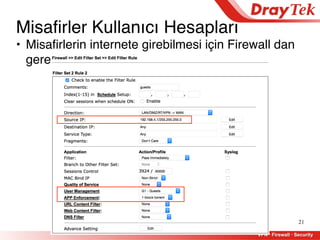

- 21. 21 • Misafirlerin internetegirebilmesi için Firewall dan gerekli izinlerin verilmesi Misafirler Kullanıcı Hesapları

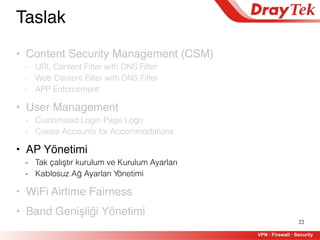

- 22. 22 Taslak • Content SecurityManagement (CSM) - URL Content Filter with DNS Filter - Web Content Filter with DNS Filter - APP Enforcement • User Management - Customized Login Page Logo - Create Accounts for Accommodations • AP Yönetimi - Tak çalıştır kurulum ve Kurulum Ayarları - Kablosuz Ağ Ayarları Yönetimi • WiFi Airtime Fairness • Band Genişliği Yönetimi
- 23. 23 AP Yönetimi • TakÇalıştır Kurulum • AP Ayarları • AP Yönetimi • Kablosuz Ağ Yönetimi - Her AP nin trafik grafiği - AP Yük Paylaşımı - AP Roaming

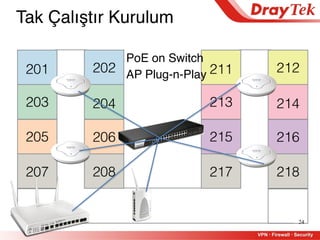

- 24. 24 Tak Çalıştır Kurulum PoEon Switch AP Plug-n-Play

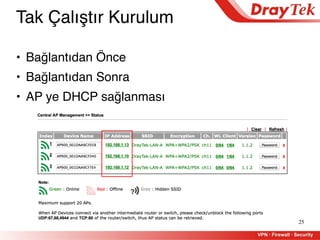

- 25. 25 • Bağlantıdan Önce •Bağlantıdan Sonra • AP ye DHCP sağlanması Tak Çalıştır Kurulum

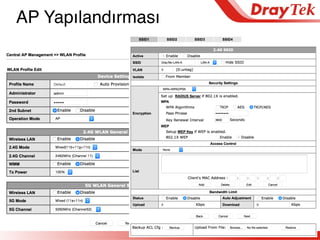

- 26.

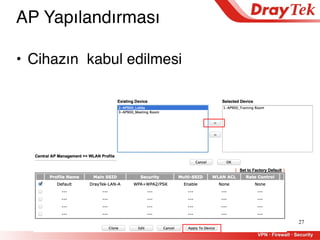

- 27. 27 • Cihazın kabuledilmesi AP Yapılandırması

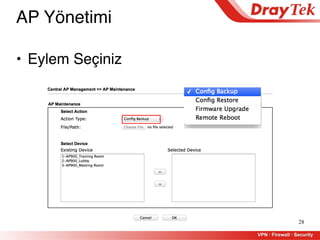

- 28. 28 AP Yönetimi • EylemSeçiniz
- 29.

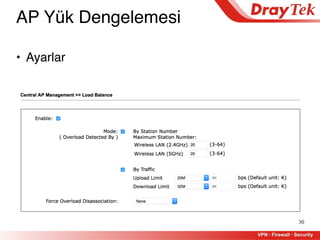

- 30. 30 • Ayarlar AP YükDengelemesi

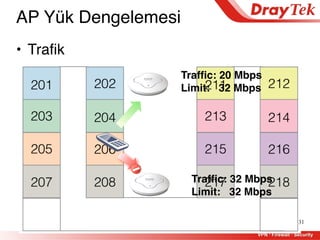

- 31. 31 AP Yük Dengelemesi •Trafik Traffic: 32 Mbps Limit: 32 Mbps Traffic: 20 Mbps Limit: 32 Mbps
- 32.
- 33. 33 AP Yük Dengelemesi Traffic:32 Mbps Limit: 32 Mbps Traffic: 20 Mbps Limit: 32 Mbps 16 Mbps 16 Mbps 10 Mbps 10 Mbps 0 Mbps Idel

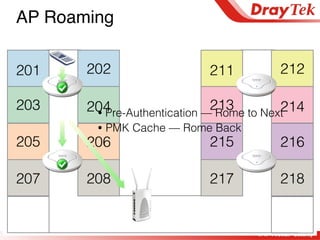

- 34. 34 AP Roaming • Pre-Authentication— Rome to Next • PMK Cache — Rome Back

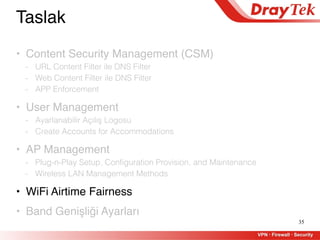

- 35. 35 Taslak • Content SecurityManagement (CSM) - URL Content Filter ile DNS Filter - Web Content Filter ile DNS Filter - APP Enforcement • User Management - Ayarlanabilir Açılış Logosu - Create Accounts for Accommodations • AP Management - Plug-n-Play Setup, Configuration Provision, and Maintenance - Wireless LAN Management Methods • WiFi Airtime Fairness • Band Genişliği Ayarları
- 36. 36 • Teori: - Kanalbir zamanda bir istasyon tarafından erişilebilir (802.11) - Her istasyon kanalında eşit öncelik vardır (802.11e) 8 Stations 12.5% 12.5% 12.5% 12.5% 12.5% 12.5% 12.5% 12.5% 20 Stations Airtime Fairness
- 37. 37 Test Ortamı Kurulumu LinkRate 130Mbps Link Rate 65Mbps KAPI KAPALIYKEN AP900 192.168.38.2/24 110120130140150160170 210 PC, JPerf Client JPerf Servers Test Direction: LAN to WLAN

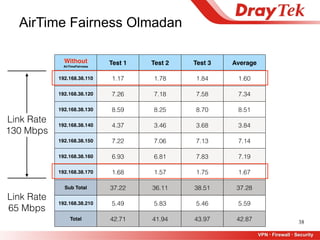

- 38. 38 Without AirTimeFairness Test 1Test 2 Test 3 Average 192.168.38.110 1.17 1.78 1.84 1.60 192.168.38.120 7.26 7.18 7.58 7.34 192.168.38.130 8.59 8.25 8.70 8.51 192.168.38.140 4.37 3.46 3.68 3.84 192.168.38.150 7.22 7.06 7.13 7.14 192.168.38.160 6.93 6.81 7.83 7.19 192.168.38.170 1.68 1.57 1.75 1.67 Sub Total 37.22 36.11 38.51 37.28 192.168.38.210 5.49 5.83 5.46 5.59 Total 42.71 41.94 43.97 42.87 AirTime Fairness Olmadan Link Rate 65 Mbps Link Rate 130 Mbps
- 39. 39 Bazı İstasyonlar AirTime FairnessOlmadan “Düşer”

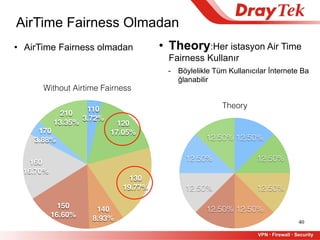

- 40. 40 AirTime Fairness Olmadan •Theory:Her istasyon Air Time Fairness Kullanır - Böylelikle Tüm Kullanıcılar İnternete Ba ğlanabilir Theory 12.50% 12.50% 12.50% 12.50% 12.50% 12.50% 12.50% 12.50% • AirTime Fairness olmadan Without Airtime Fairness 210 13.35% 170 3.88% 160 16.70% 150 16.60% 140 8.93% 130 19.77% 120 17.05% 110 3.72%

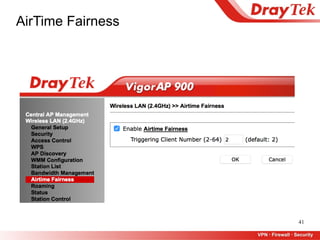

- 41.

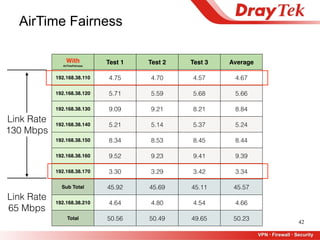

- 42. 42 With AirTimeFairness Test 1Test 2 Test 3 Average 192.168.38.110 4.75 4.70 4.57 4.67 192.168.38.120 5.71 5.59 5.68 5.66 192.168.38.130 9.09 9.21 8.21 8.84 192.168.38.140 5.21 5.14 5.37 5.24 192.168.38.150 8.34 8.53 8.45 8.44 192.168.38.160 9.52 9.23 9.41 9.39 192.168.38.170 3.30 3.29 3.42 3.34 Sub Total 45.92 45.69 45.11 45.57 192.168.38.210 4.64 4.80 4.54 4.66 Total 50.56 50.49 49.65 50.23 AirTime Fairness Link Rate 65 Mbps Link Rate 130 Mbps
- 43.

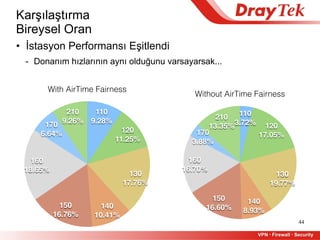

- 44. • İstasyon PerformansıEşitlendi - Donanım hızlarının aynı olduğunu varsayarsak... 44 With AirTime Fairness 210 9.26%170 6.64% 160 18.65% 150 16.76% 140 10.41% 130 17.76% 120 11.25% 110 9.28% Without AirTime Fairness 210 13.35% 170 3.88% 160 16.70% 150 16.60% 140 8.93% 130 19.77% 120 17.05% 110 3.72% Karşılaştırma Bireysel Oran

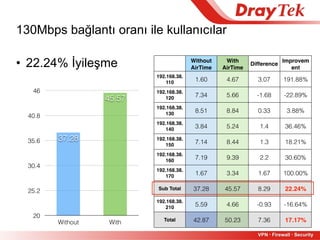

- 45. 45 • 22.24% İyileşme 130Mbpsbağlantı oranı ile kullanıcılar Without AirTime Fairness With AirTime Fairness Difference Improvem ent 192.168.38. 110 1.60 4.67 3.07 191.88% 192.168.38. 120 7.34 5.66 -1.68 -22.89% 192.168.38. 130 8.51 8.84 0.33 3.88% 192.168.38. 140 3.84 5.24 1.4 36.46% 192.168.38. 150 7.14 8.44 1.3 18.21% 192.168.38. 160 7.19 9.39 2.2 30.60% 192.168.38. 170 1.67 3.34 1.67 100.00% Sub Total 37.28 45.57 8.29 22.24% 192.168.38. 210 5.59 4.66 -0.93 -16.64% Total 42.87 50.23 7.36 17.17% 20 25.2 30.4 35.6 40.8 46 Without With 45.57 37.28
- 46. 46 • -16.64% Kesinti 65Mbpsbağlantı oranı ile kullanıcılar 0 1.4 2.8 4.2 5.6 Without With 4.66 5.59 Without AirTime Fairness With AirTime Fairness Difference Improvem ent 192.168.38. 110 1.60 4.67 3.07 191.88% 192.168.38. 120 7.34 5.66 -1.68 -22.89% 192.168.38. 130 8.51 8.84 0.33 3.88% 192.168.38. 140 3.84 5.24 1.4 36.46% 192.168.38. 150 7.14 8.44 1.3 18.21% 192.168.38. 160 7.19 9.39 2.2 30.60% 192.168.38. 170 1.67 3.34 1.67 100.00% Sub Total 37.28 45.57 8.29 22.24% 192.168.38. 210 5.59 4.66 -0.93 -16.64% Total 42.87 50.23 7.36 17.17%

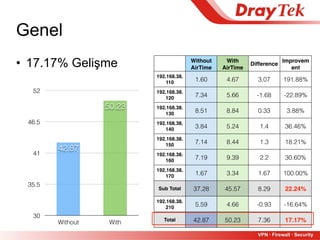

- 47. 47 • 17.17% Gelişme Genel 30 35.5 41 46.5 52 WithoutWith 50.23 42.87 Without AirTime Fairness With AirTime Fairness Difference Improvem ent 192.168.38. 110 1.60 4.67 3.07 191.88% 192.168.38. 120 7.34 5.66 -1.68 -22.89% 192.168.38. 130 8.51 8.84 0.33 3.88% 192.168.38. 140 3.84 5.24 1.4 36.46% 192.168.38. 150 7.14 8.44 1.3 18.21% 192.168.38. 160 7.19 9.39 2.2 30.60% 192.168.38. 170 1.67 3.34 1.67 100.00% Sub Total 37.28 45.57 8.29 22.24% 192.168.38. 210 5.59 4.66 -0.93 -16.64% Total 42.87 50.23 7.36 17.17%

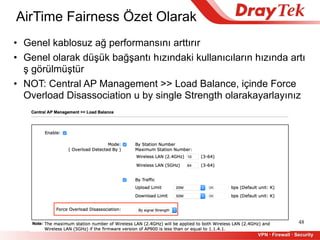

- 48. AirTime Fairness ÖzetOlarak 48 • Genel kablosuz ağ performansını arttırır • Genel olarak düşük bağşantı hızındaki kullanıcıların hızında artı ş görülmüştür • NOT: Central AP Management >> Load Balance, içinde Force Overload Disassociation u by single Strength olarakayarlayınız

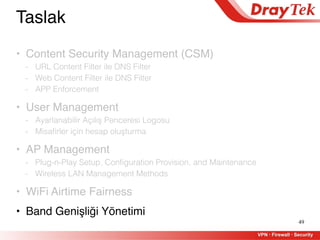

- 49. 49 Taslak • Content SecurityManagement (CSM) - URL Content Filter ile DNS Filter - Web Content Filter ile DNS Filter - APP Enforcement • User Management - Ayarlanabilir Açılış Penceresi Logosu - Misafirler için hesap oluşturma • AP Management - Plug-n-Play Setup, Configuration Provision, and Maintenance - Wireless LAN Management Methods • WiFi Airtime Fairness • Band Genişliği Yönetimi

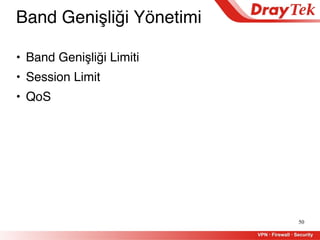

- 50. 50 Band Genişliği Yönetimi •Band Genişliği Limiti • Session Limit • QoS

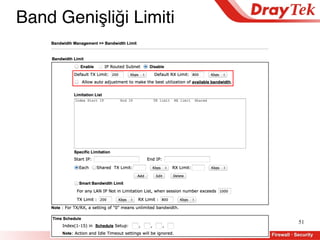

- 51.

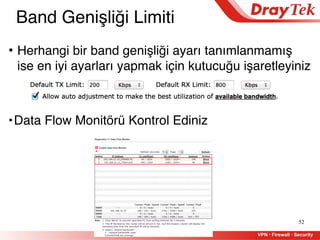

- 52. •Data Flow MonitörüKontrol Ediniz 52 • Herhangi bir band genişliği ayarı tanımlanmamış ise en iyi ayarları yapmak için kutucuğu işaretleyiniz Band Genişliği Limiti

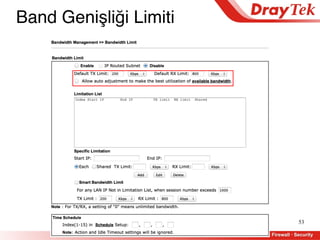

- 53.

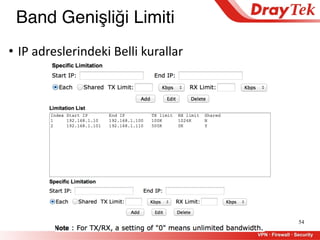

- 54. 54 • IP adreslerindeki Belli kurallar Band Genişliği Limiti

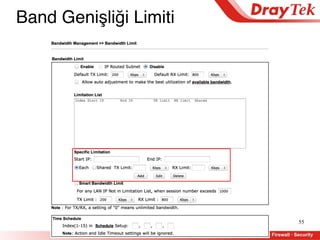

- 55.
- 56.

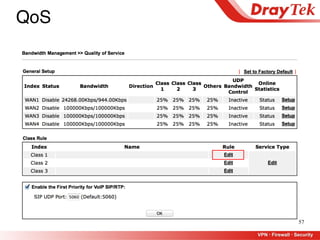

- 57.

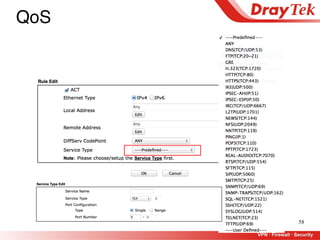

- 58.
- 59. 59 • Band GenişliğiOranı QoS
- 60. 60 • Qos statüsününkontrolü • Esnek band genişliği ayarları - "Diğerleri" için daha fazla band genişliği kuralları ayarlanmıştır QoS
- 61.
