Domotica ed edifici intelligenti
Il documento analizza l'applicazione della domotica e delle tecnologie intelligenti negli edifici, con particolare attenzione alle loro potenzialità nel supporto a disabili e anziani. Viene discusso come la domotica possa migliorare comfort, sicurezza e comunicazione attraverso integrazioni di sistemi avanzati e interfacce utente. Infine, si sottolinea l'importanza di progettazioni personalizzate e collaborazione multidisciplinare per ottenere accessibilità e funzionalità efficaci nelle abitazioni.
Domotica ed edifici intelligenti
- 1. ASPHI Fondazione Onlus Domotica ed edifici intelligenti Tecnologie per la disabilità – A.A. 2010/2011

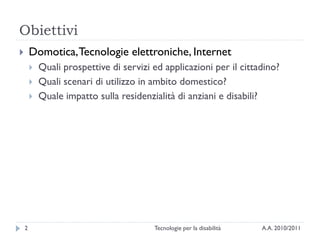

- 2. Obiettivi Domotica, Tecnologie elettroniche, Internet Quali prospettive di servizi ed applicazioni per il cittadino? Quali scenari di utilizzo in ambito domestico? Quale impatto sulla residenzialità di anziani e disabili? 2 Tecnologie per la disabilità A.A. 2010/2011
- 3. Argomenti La domotica oggi principio di funzionamento, servizi possibili, vincoli e investimenti La domotica domani non solo automazione: intelligenza, comunicazione, multimedialità, integrazione con terminali mobili Al servizio dell’uomo interfacce uomo-macchina e uomo-casa intelligenza ambientale per il supporto di anziani e disabili relazione tra domotica, ausili, strumenti elettronici 3 Tecnologie per la disabilità A.A. 2010/2011

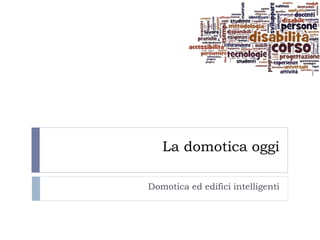

- 4. La domotica oggi Domoticaed edifici intelligenti

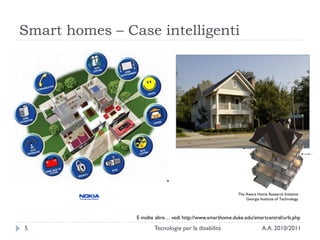

- 5. Smart homes –Case intelligenti The Aware Home Research Initiative Georgia Institute of Technology. E molte altre… vedi http://www.smarthome.duke.edu/smartcentral/urls.php 5 Tecnologie per la disabilità A.A. 2010/2011

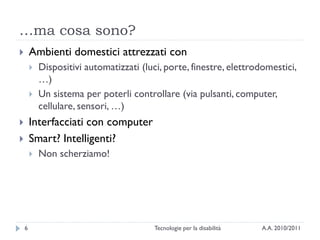

- 6. …ma cosa sono? Ambienti domestici attrezzati con Dispositivi automatizzati (luci, porte, finestre, elettrodomestici, …) Un sistema per poterli controllare (via pulsanti, computer, cellulare, sensori, …) Interfacciati con computer Smart? Intelligenti? Non scherziamo! 6 Tecnologie per la disabilità A.A. 2010/2011

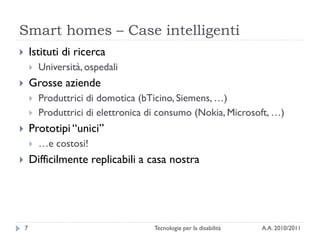

- 7. Smart homes –Case intelligenti Istituti di ricerca Università, ospedali Grosse aziende Produttrici di domotica (bTicino, Siemens, …) Produttrici di elettronica di consumo (Nokia, Microsoft, …) Prototipi ―unici‖ …e costosi! Difficilmente replicabili a casa nostra 7 Tecnologie per la disabilità A.A. 2010/2011

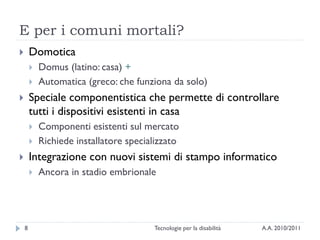

- 8. E per icomuni mortali? Domotica Domus (latino: casa) + Automatica (greco: che funziona da solo) Speciale componentistica che permette di controllare tutti i dispositivi esistenti in casa Componenti esistenti sul mercato Richiede installatore specializzato Integrazione con nuovi sistemi di stampo informatico Ancora in stadio embrionale 8 Tecnologie per la disabilità A.A. 2010/2011

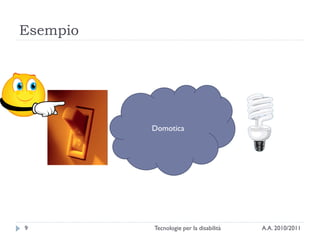

- 9. Esempio Domotica 9 Tecnologie per la disabilità A.A. 2010/2011

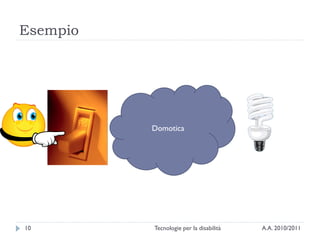

- 10. Esempio Domotica 10 Tecnologie per la disabilità A.A. 2010/2011

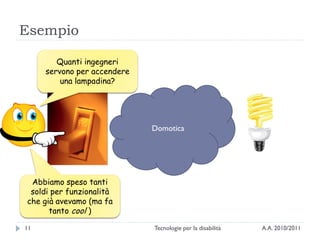

- 11. Esempio Quanti ingegneri servono per accendere una lampadina? Domotica Abbiamo speso tanti soldi per funzionalità che già avevamo (ma fa tanto cool ) 11 Tecnologie per la disabilità A.A. 2010/2011

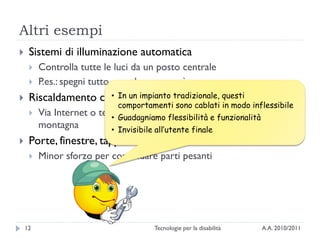

- 12. Altri esempi Sistemi di illuminazione automatica Controlla tutte le luci da un posto centrale P.es.: spegni tutto quando nessuno è a casa Riscaldamento controllabile da tradizionale, questi • In un impianto remoto comportamenti sono cablati in modo inflessibile Via Internet o telefono, accendi flessibilità e funzionalitàcasa di • Guadagniamo il riscaldamento nella montagna • Invisibile all’utente finale Porte, finestre, tapparelle motorizzate Minor sforzo per comandare parti pesanti 12 Tecnologie per la disabilità A.A. 2010/2011

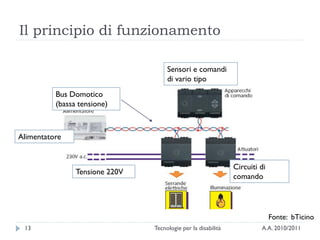

- 13. Il principio difunzionamento Sensori e comandi di vario tipo Bus Domotico (bassa tensione) Alimentatore Circuiti di Tensione 220V comando Fonte: bTicino 13 Tecnologie per la disabilità A.A. 2010/2011

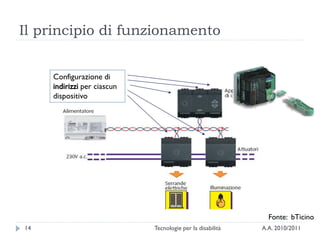

- 14. Il principio difunzionamento Configurazione di indirizzi per ciascun dispositivo Fonte: bTicino 14 Tecnologie per la disabilità A.A. 2010/2011

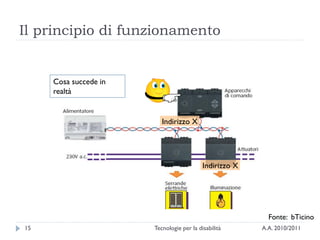

- 15. Il principio difunzionamento Cosa succede in realtà Indirizzo X Indirizzo X Fonte: bTicino 15 Tecnologie per la disabilità A.A. 2010/2011

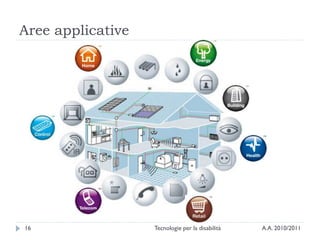

- 16. Aree applicative 16 Tecnologie per la disabilità A.A. 2010/2011

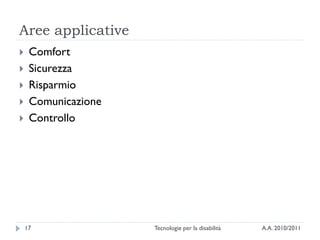

- 17. Aree applicative Comfort Sicurezza Risparmio Comunicazione Controllo 17 Tecnologie per la disabilità A.A. 2010/2011

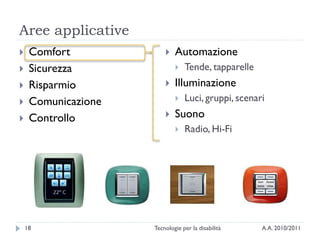

- 18. Aree applicative Comfort Automazione Sicurezza Tende, tapparelle Risparmio Illuminazione Comunicazione Luci, gruppi, scenari Controllo Suono Radio, Hi-Fi 18 Tecnologie per la disabilità A.A. 2010/2011

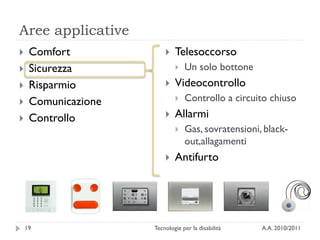

- 19. Aree applicative Comfort Telesoccorso Sicurezza Un solo bottone Risparmio Videocontrollo Comunicazione Controllo a circuito chiuso Controllo Allarmi Gas, sovratensioni, black- out,allagamenti Antifurto 19 Tecnologie per la disabilità A.A. 2010/2011

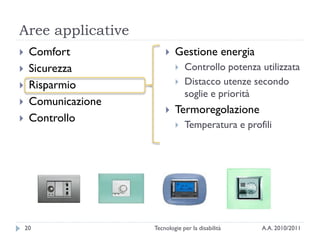

- 20. Aree applicative Comfort Gestione energia Sicurezza Controllo potenza utilizzata Risparmio Distacco utenze secondo soglie e priorità Comunicazione Termoregolazione Controllo Temperatura e profili 20 Tecnologie per la disabilità A.A. 2010/2011

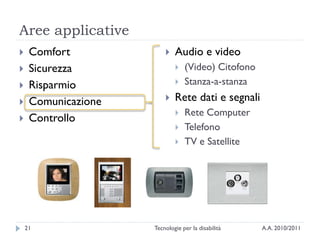

- 21. Aree applicative Comfort Audio e video Sicurezza (Video) Citofono Risparmio Stanza-a-stanza Comunicazione Rete dati e segnali Rete Computer Controllo Telefono TV e Satellite 21 Tecnologie per la disabilità A.A. 2010/2011
- 22. Aree applicative Comfort Controllo locale Sicurezza Touch screen Risparmio Interfaccia su PC Comunicazione Rete dati e segnali Internet Controllo Telefono Smartphone 22 Tecnologie per la disabilità A.A. 2010/2011

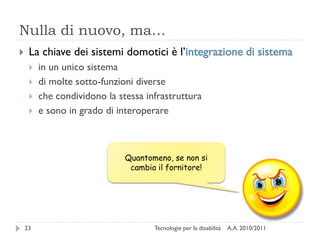

- 23. Nulla di nuovo,ma… La chiave dei sistemi domotici è l’integrazione di sistema in un unico sistema di molte sotto-funzioni diverse che condividono la stessa infrastruttura e sono in grado di interoperare Quantomeno, se non si cambia il fornitore! 23 Tecnologie per la disabilità A.A. 2010/2011

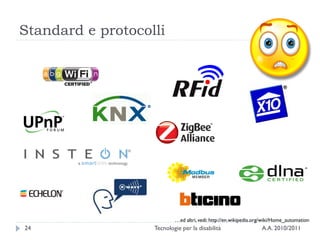

- 24. Standard e protocolli …ed altri, vedi: http://en.wikipedia.org/wiki/Home_automation 24 Tecnologie per la disabilità A.A. 2010/2011

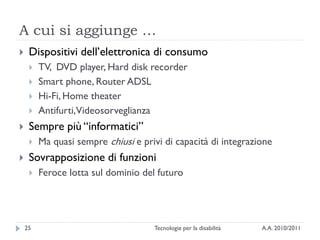

- 25. A cui siaggiunge … Dispositivi dell’elettronica di consumo TV, DVD player, Hard disk recorder Smart phone, Router ADSL Hi-Fi, Home theater Antifurti,Videosorveglianza Sempre più ―informatici‖ Ma quasi sempre chiusi e privi di capacità di integrazione Sovrapposizione di funzioni Feroce lotta sul dominio del futuro 25 Tecnologie per la disabilità A.A. 2010/2011

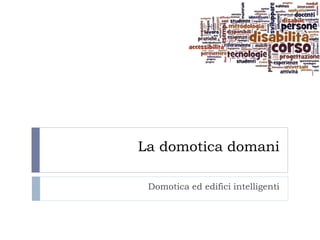

- 26. La domotica domani Domotica ed edifici intelligenti

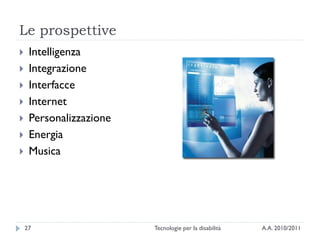

- 27. Le prospettive Intelligenza Integrazione Interfacce Internet Personalizzazione Energia Musica 27 Tecnologie per la disabilità A.A. 2010/2011
- 28. Le prospettive 28 Tecnologie per la disabilità A.A. 2010/2011

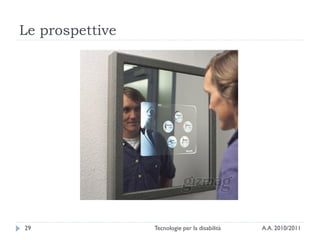

- 29. Le prospettive 29 Tecnologie per la disabilità A.A. 2010/2011

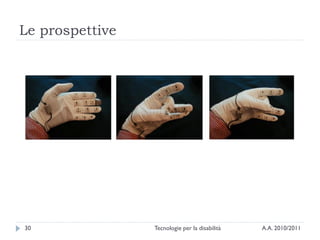

- 30. Le prospettive 30 Tecnologie per la disabilità A.A. 2010/2011
- 31. Le prospettive 31 Tecnologie per la disabilità A.A. 2010/2011
- 32. Le prospettive 32 Tecnologie per la disabilità A.A. 2010/2011
- 33. Le prospettive 33 Tecnologie per la disabilità A.A. 2010/2011
- 34. Le prospettive 34 Tecnologie per la disabilità A.A. 2010/2011
- 35. Le prospettive 35 Tecnologie per la disabilità A.A. 2010/2011
- 36. Le prospettive 36 Tecnologie per la disabilità A.A. 2010/2011

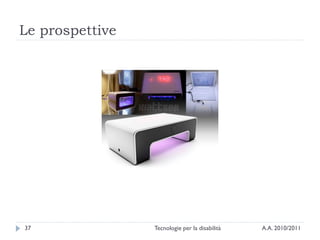

- 37. Le prospettive 37 Tecnologie per la disabilità A.A. 2010/2011
- 38. Al servizio dell’uomo Domotica ed edifici intelligenti

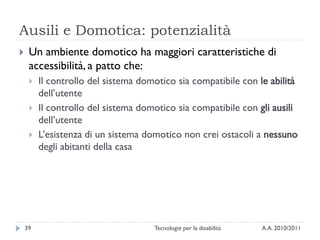

- 39. Ausili e Domotica:potenzialità Un ambiente domotico ha maggiori caratteristiche di accessibilità, a patto che: Il controllo del sistema domotico sia compatibile con le abilità dell’utente Il controllo del sistema domotico sia compatibile con gli ausili dell’utente L’esistenza di un sistema domotico non crei ostacoli a nessuno degli abitanti della casa 39 Tecnologie per la disabilità A.A. 2010/2011

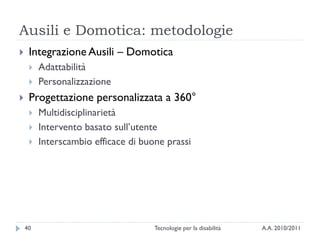

- 40. Ausili e Domotica:metodologie Integrazione Ausili – Domotica Adattabilità Personalizzazione Progettazione personalizzata a 360° Multidisciplinarietà Intervento basato sull’utente Interscambio efficace di buone prassi 40 Tecnologie per la disabilità A.A. 2010/2011

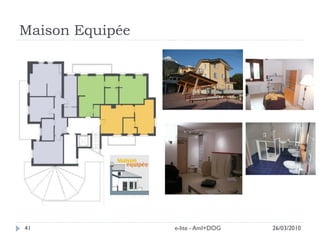

- 41. Maison Equipée 41 e-lite - AmI+DOG 26/03/2010

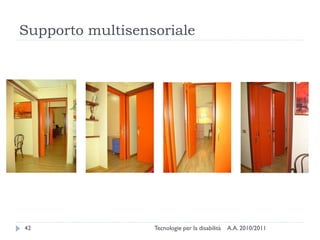

- 42. Supporto multisensoriale 42 Tecnologie per la disabilità A.A. 2010/2011

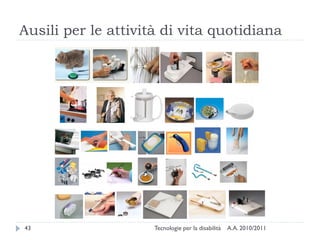

- 43. Ausili per leattività di vita quotidiana 43 Tecnologie per la disabilità A.A. 2010/2011

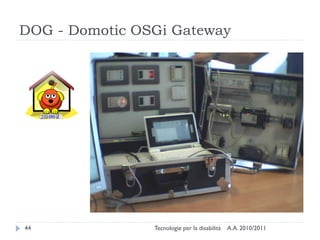

- 44. DOG - DomoticOSGi Gateway 44 Tecnologie per la disabilità A.A. 2010/2011
- 45. System Architecture Mobile, Web, Home Display, Multi Touch, Accessibility, User Natural language, … Interface Data ERP,Web services, Stream processors, Datawarehouse analysis Device abstraction, Event Dog abstraction, State abstraction, Bundles Rules engine, … Ethernet,Wi-Fi, USB Bus-to-IP gateway GW GW Bus-to-serial gateway Domotic bus (wired, wireless) D D D D D D D D Domotic devices (switches, buttons, relays, sensors, meters, …) 45 Tecnologie per la disabilità A.A. 2010/2011

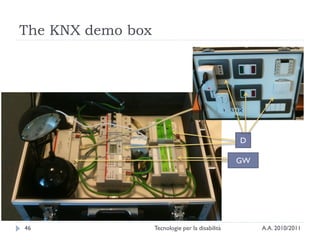

- 46. The KNX demobox D GW 46 Tecnologie per la disabilità A.A. 2010/2011
- 47. The Z-Wave demobox GW D 47 Tecnologie per la disabilità A.A. 2010/2011

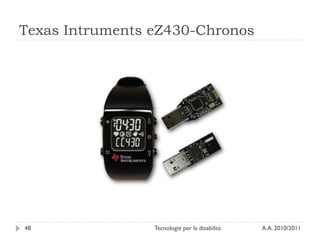

- 48. Texas Intruments eZ430-Chronos 48 Tecnologie per la disabilità A.A. 2010/2011

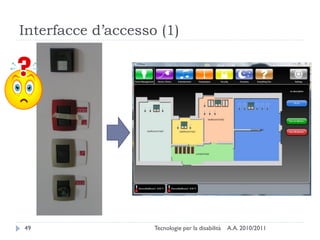

- 49. Interfacce d’accesso (1) 49 Tecnologie per la disabilità A.A. 2010/2011

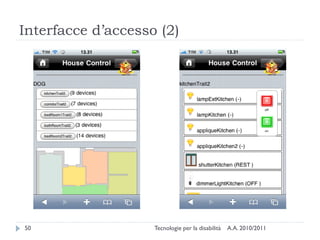

- 50. Interfacce d’accesso (2) 50 Tecnologie per la disabilità A.A. 2010/2011

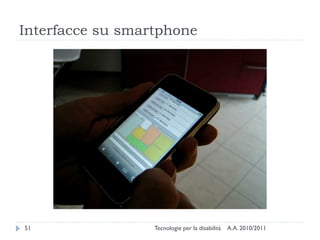

- 51. Interfacce su smartphone 51 Tecnologie per la disabilità A.A. 2010/2011

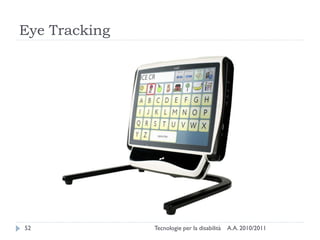

- 52. Eye Tracking 52 Tecnologie per la disabilità A.A. 2010/2011
- 53. DOGEye (& Touch) 53 Tecnologie per la disabilità A.A. 2010/2011

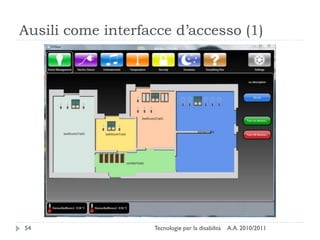

- 54. Ausili come interfacced’accesso (1) 54 Tecnologie per la disabilità A.A. 2010/2011

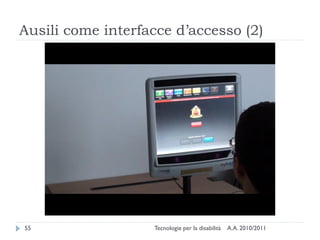

- 55. Ausili come interfacced’accesso (2) 55 Tecnologie per la disabilità A.A. 2010/2011

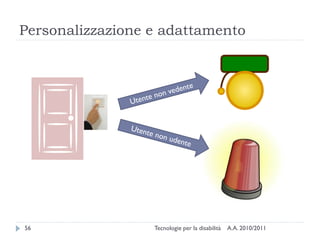

- 56. Personalizzazione e adattamento 56 Tecnologie per la disabilità A.A. 2010/2011

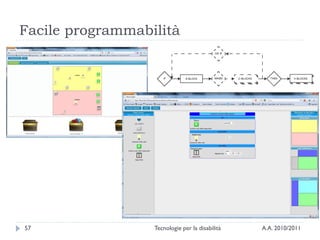

- 57. Facile programmabilità 57 Tecnologie per la disabilità A.A. 2010/2011
- 58. Visual Rules Builder:video 58 Tecnologie per la disabilità A.A. 2010/2011

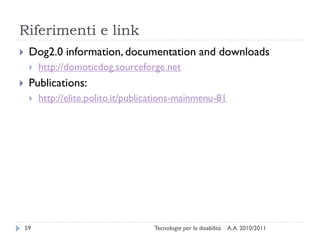

- 59. Riferimenti e link Dog2.0 information, documentation and downloads http://domoticdog.sourceforge.net Publications: http://elite.polito.it/publications-mainmenu-81 59 Tecnologie per la disabilità A.A. 2010/2011

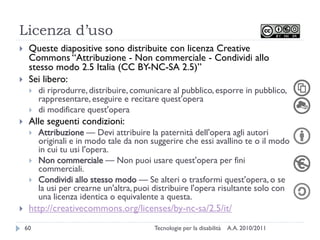

- 60. Licenza d’uso Queste diapositive sono distribuite con licenza Creative Commons ―Attribuzione - Non commerciale - Condividi allo stesso modo 2.5 Italia (CC BY-NC-SA 2.5)‖ Sei libero: di riprodurre, distribuire, comunicare al pubblico, esporre in pubblico, rappresentare, eseguire e recitare quest'opera di modificare quest'opera Alle seguenti condizioni: Attribuzione — Devi attribuire la paternità dell'opera agli autori originali e in modo tale da non suggerire che essi avallino te o il modo in cui tu usi l'opera. Non commerciale — Non puoi usare quest'opera per fini commerciali. Condividi allo stesso modo — Se alteri o trasformi quest'opera, o se la usi per crearne un'altra, puoi distribuire l'opera risultante solo con una licenza identica o equivalente a questa. http://creativecommons.org/licenses/by-nc-sa/2.5/it/ 60 Tecnologie per la disabilità A.A. 2010/2011
