Dns primer

DNS 初学者ガイド
Hirohisa Yamaguchi
@umq

2012年11月17日土曜日

発表者について

• ネットエージェント株式会社

•http://www.netagent.co.jp
• プロダクト事業部

• 関西 *BSD ユーザ会 (K*BUG)

•http://www.kbug.gr.jp

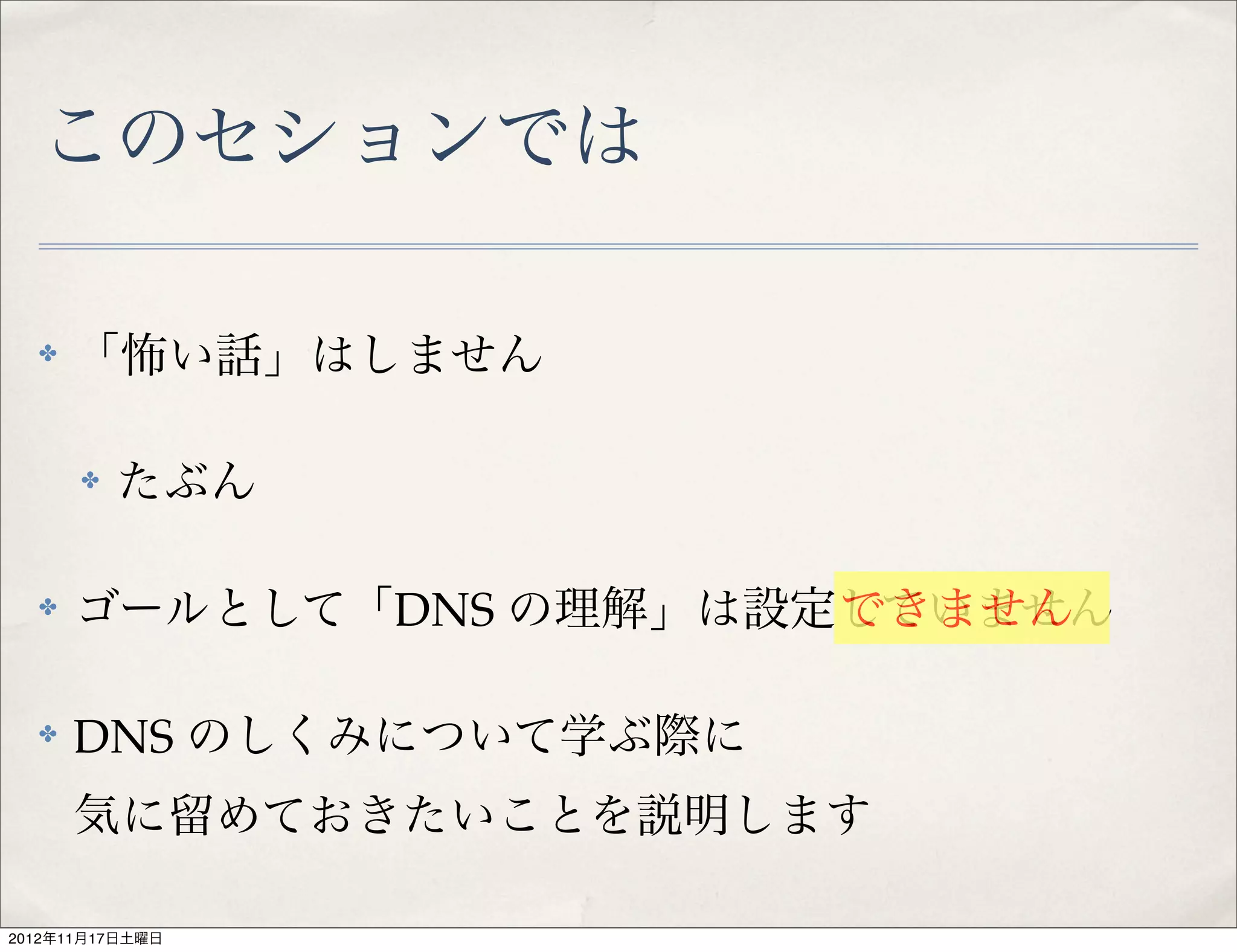

このセションでは

✤ 「怖い話」はしません

✤ たぶん

✤ ゴールとして「DNS の理解」は設定していません
できません

✤ DNS のしくみについて学ぶ際に
気に留めておきたいことを説明します

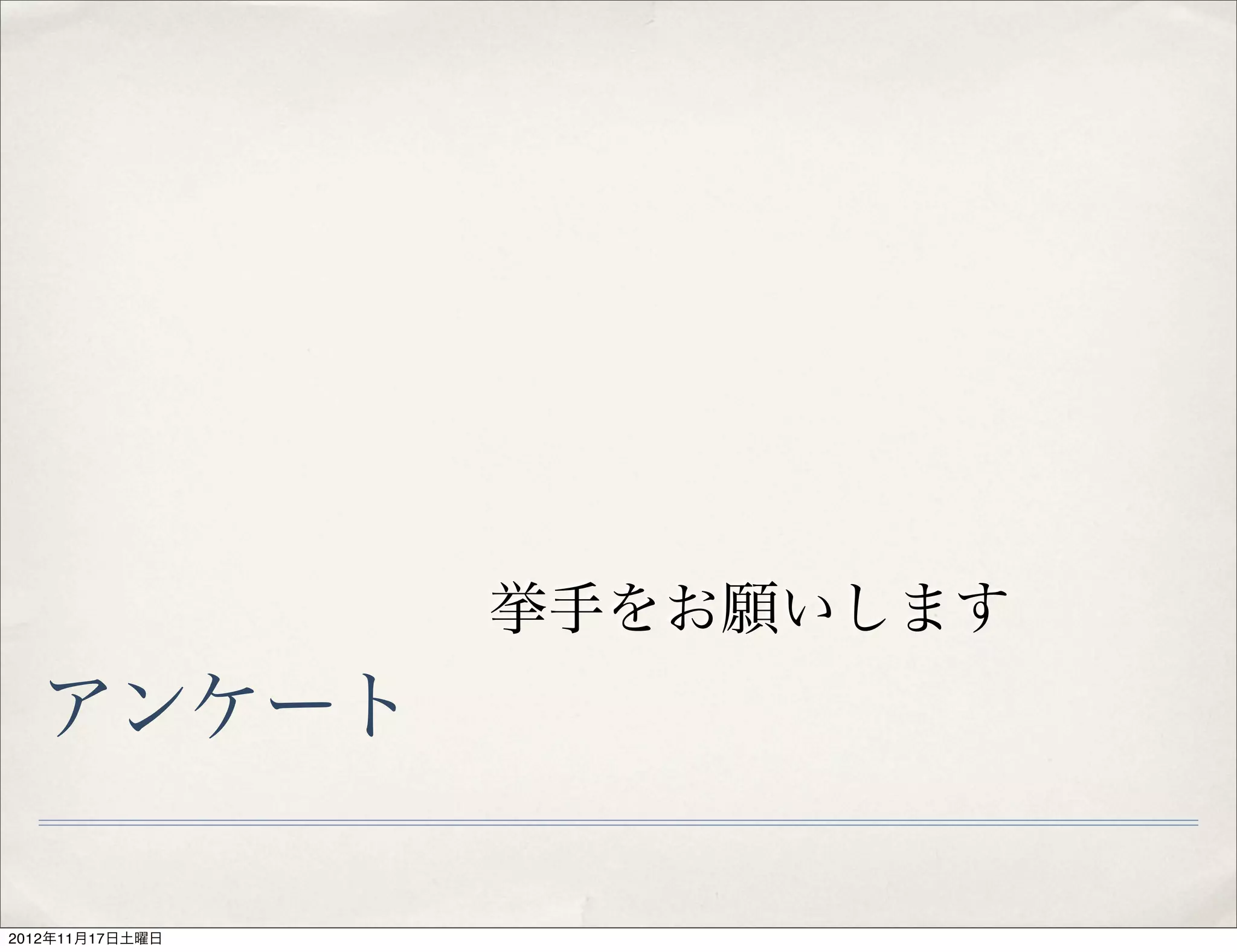

挙手をお願いします
アンケート

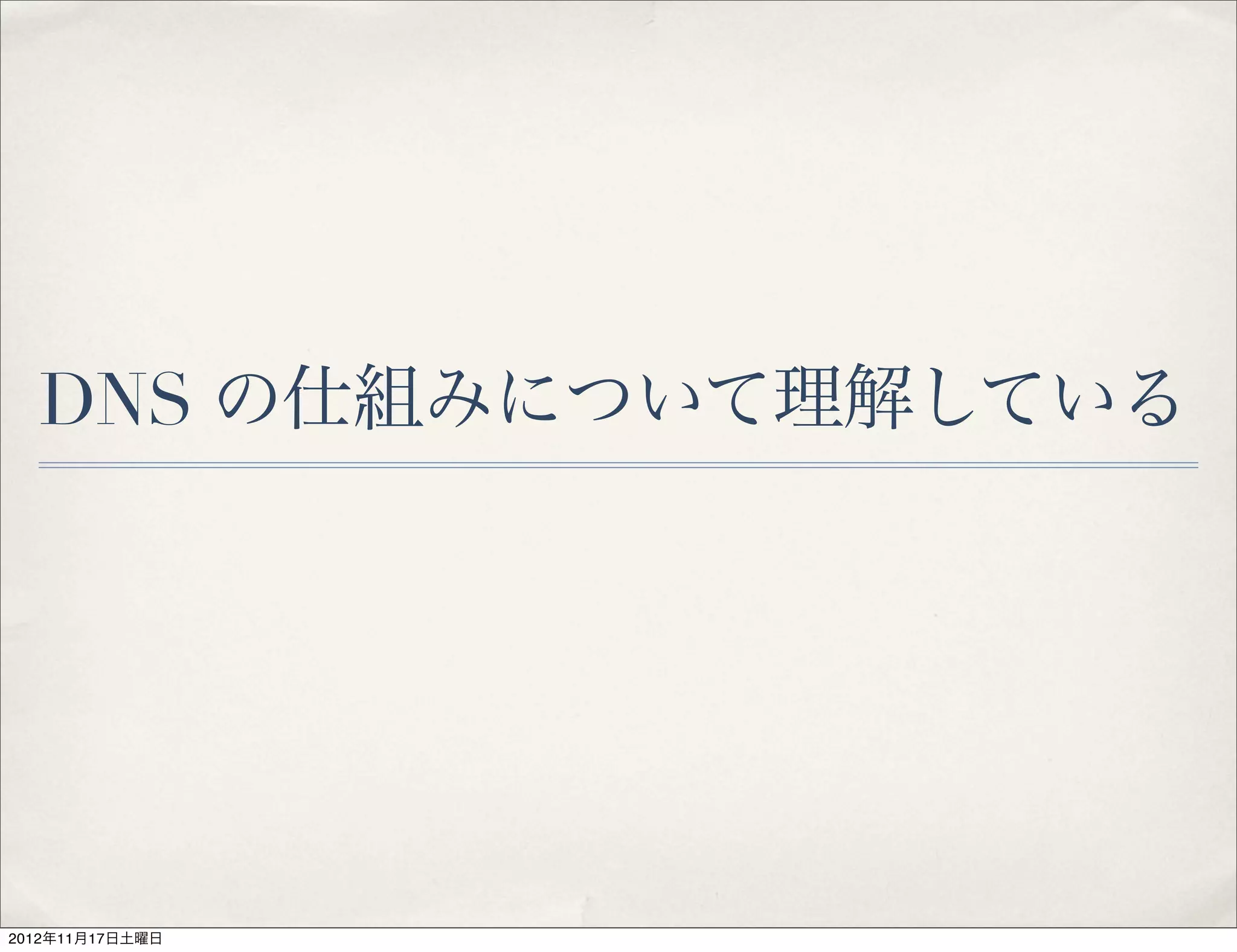

DNS の仕組みについて理解している


DNS サーバの設定をしたことがある


ご協力ありがとうございます

理解に自信はないけどサーバ設定している
という方もいらっしゃったのではないでしょう
か

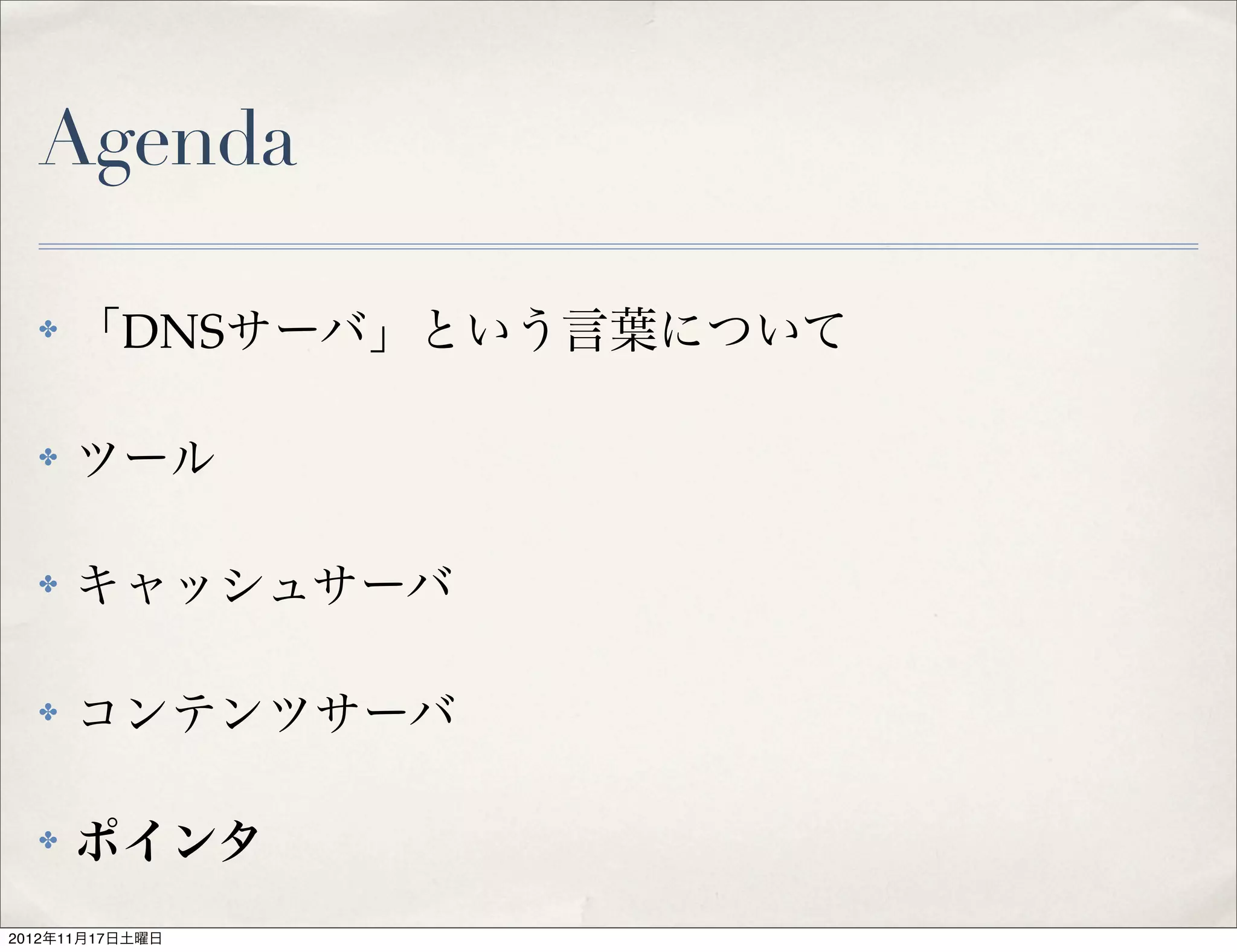

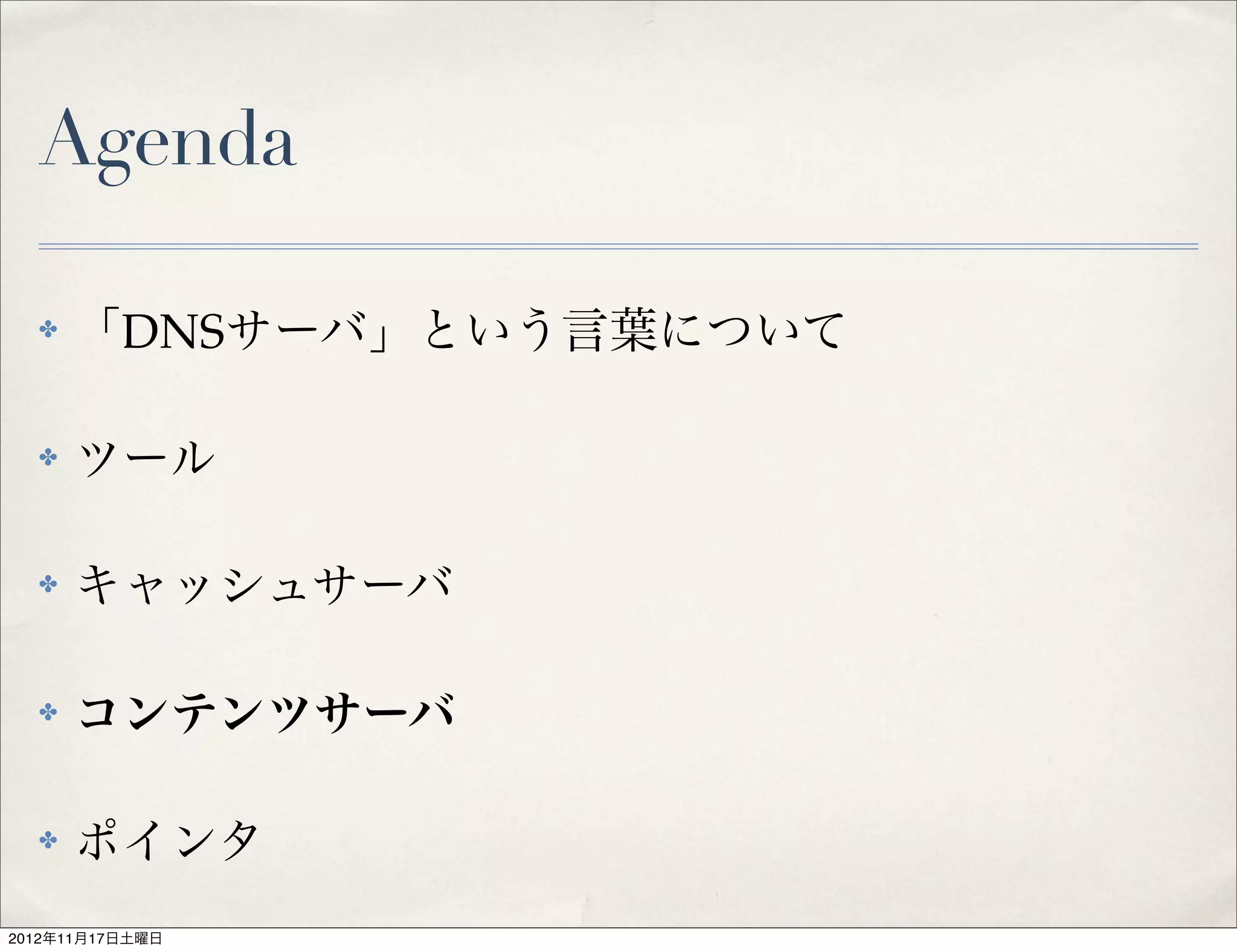

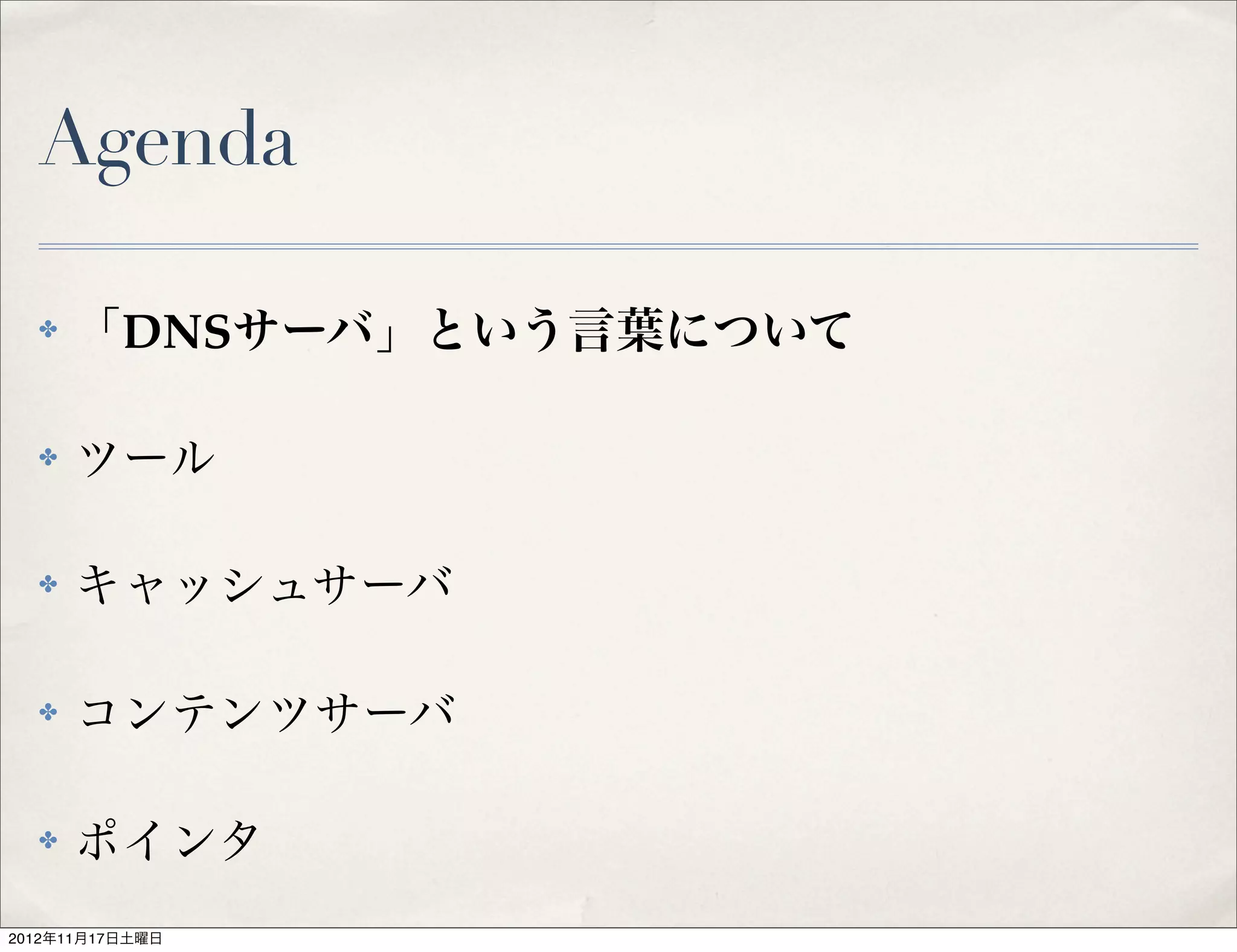

Agenda

✤ 「DNSサーバ」という言葉について

✤ ツール

✤ キャッシュサーバ

✤ コンテンツサーバ

✤ ポインタ

「DNSサーバ」設定しなきゃ

「DNSサーバ」で通じますか?

いい「DNSサーバ」しらない?

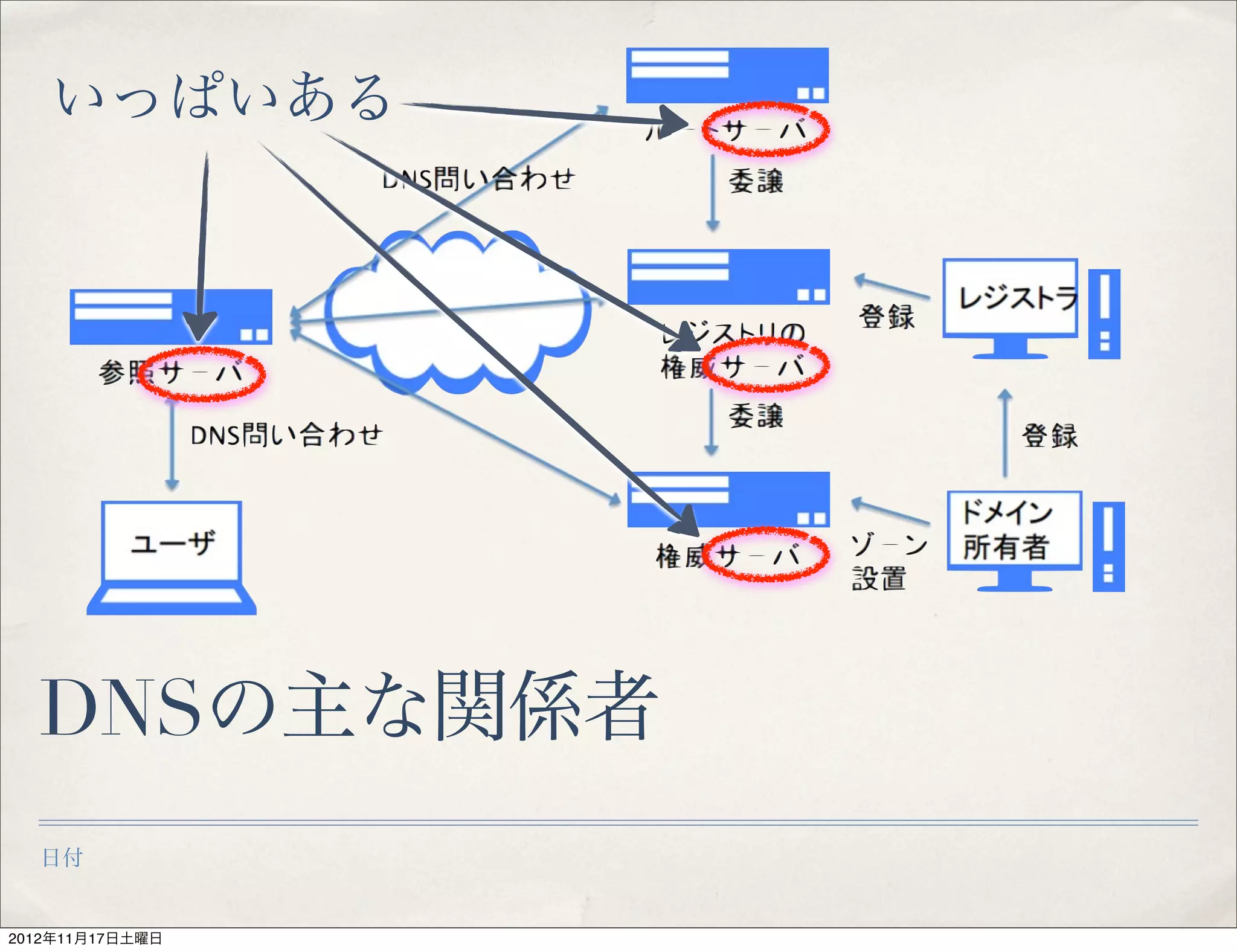

いっぱいある

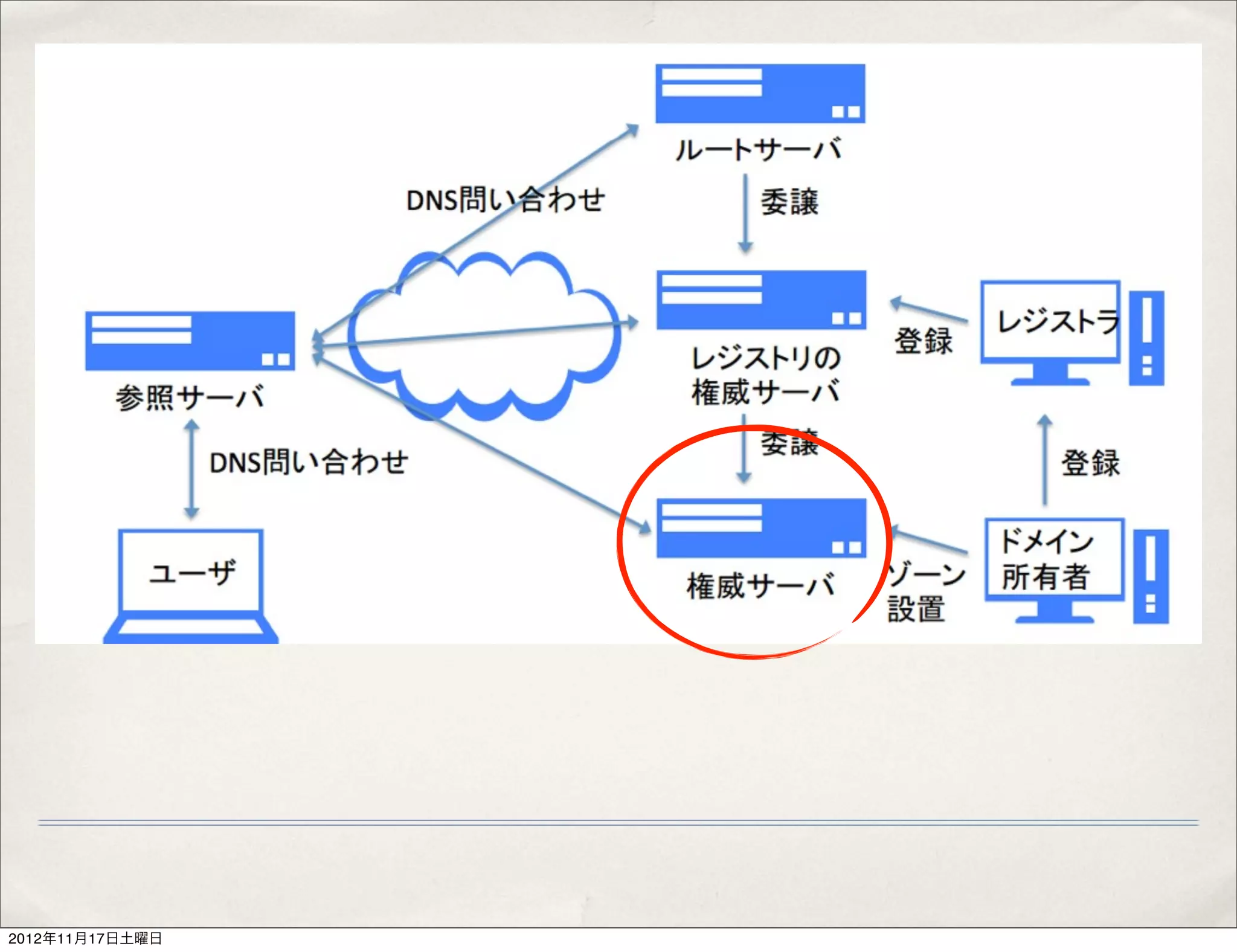

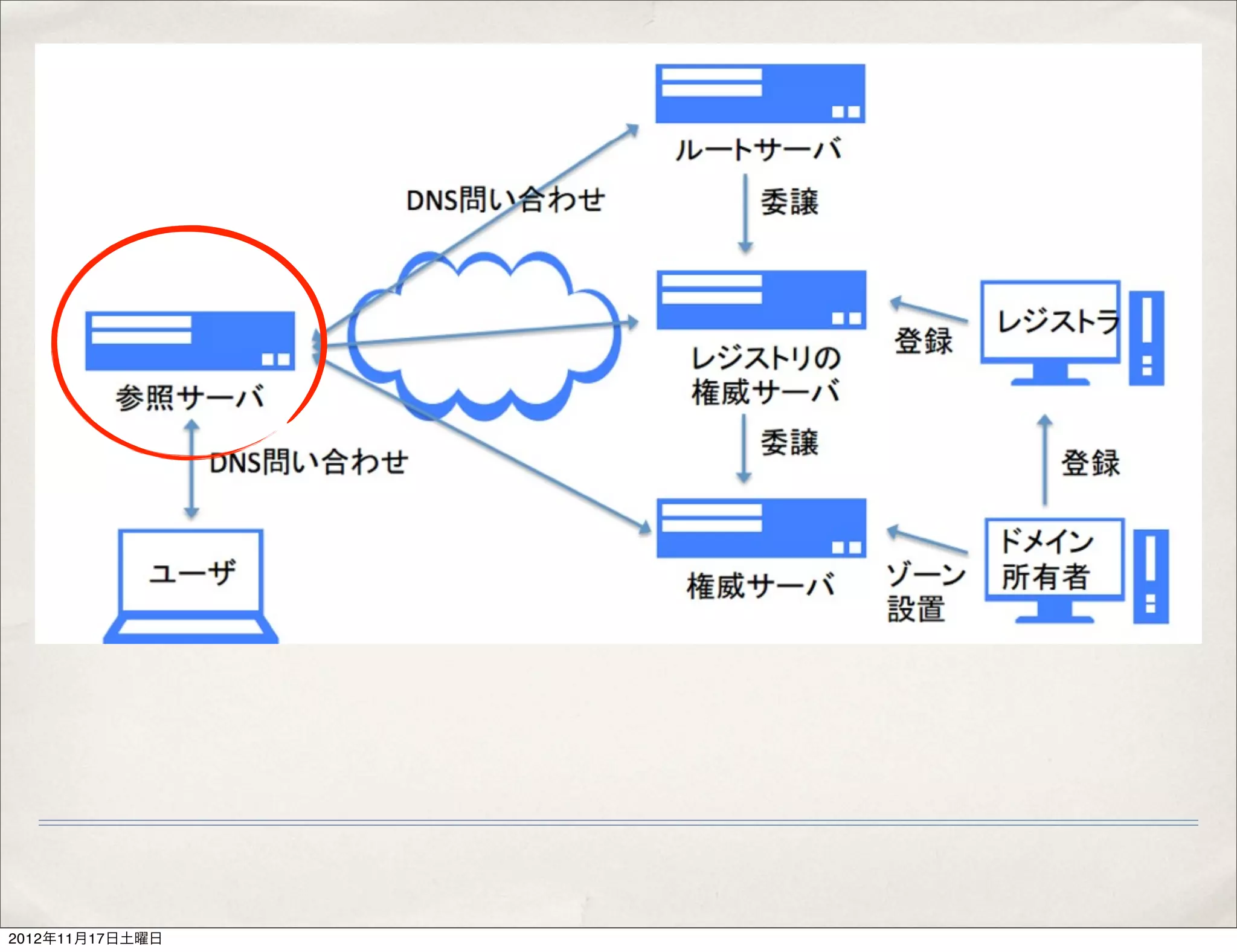

DNSの主な関係者
日付

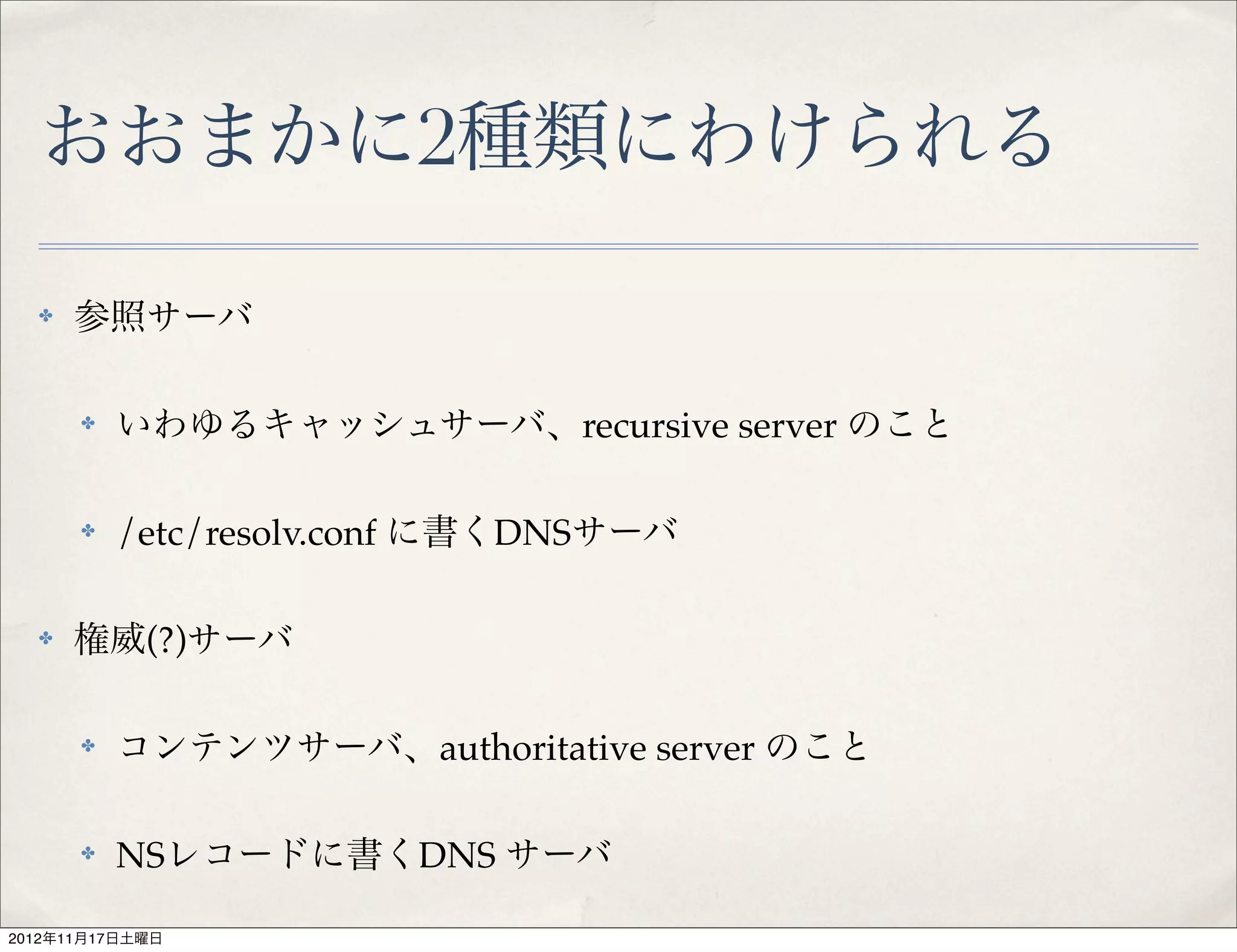

おおまかに2種類にわけられる

✤ 参照サーバ

✤ いわゆるキャッシュサーバ、recursive server のこと

✤ /etc/resolv.conf に書くDNSサーバ

✤ 権威(?)サーバ

✤ コンテンツサーバ、authoritative server のこと

✤ NSレコードに書くDNS サーバ


どんな通信がなされているか

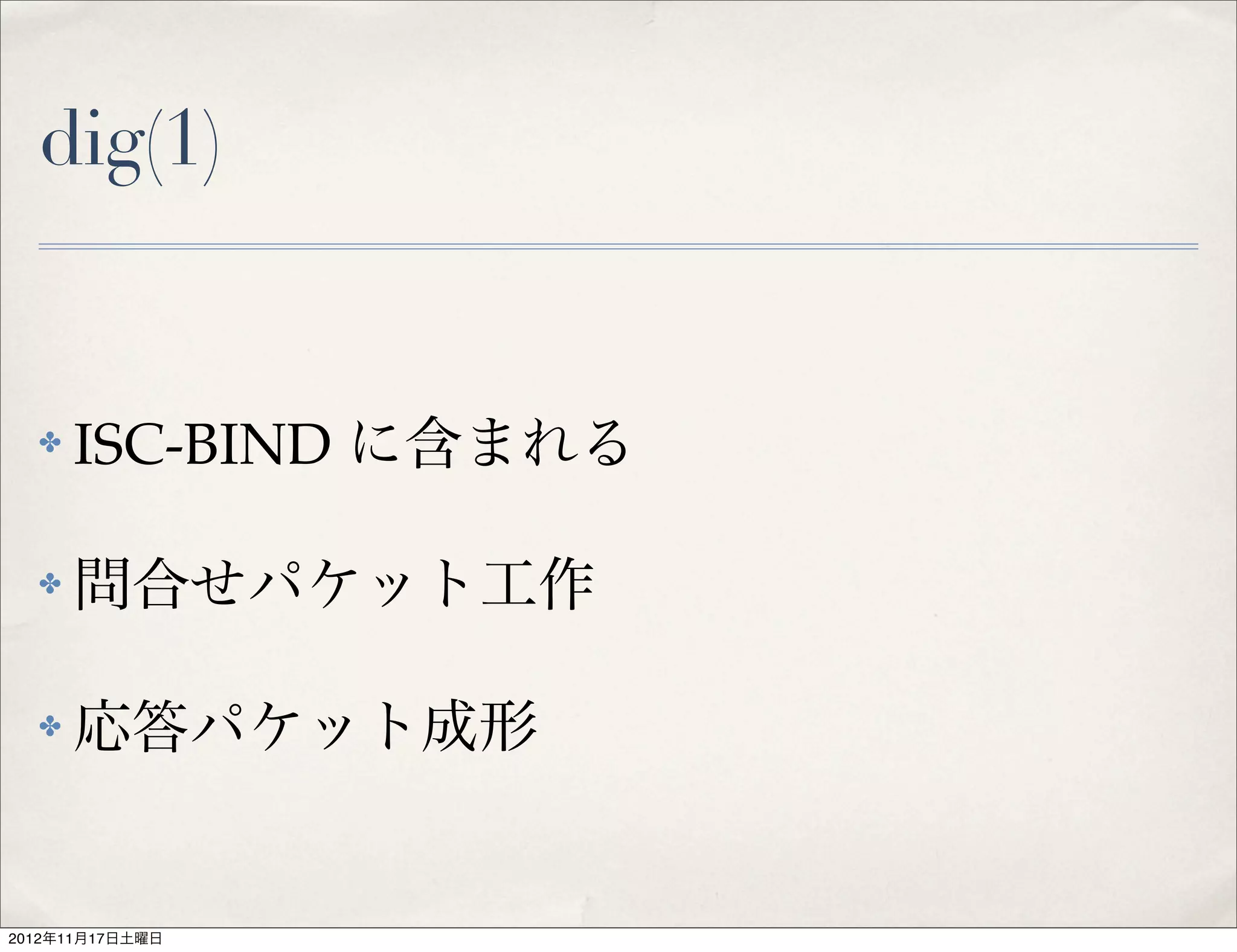

dig(1)

✤ ISC-BIND に含まれる

✤ 問合せパケット工作

✤ 応答パケット成形

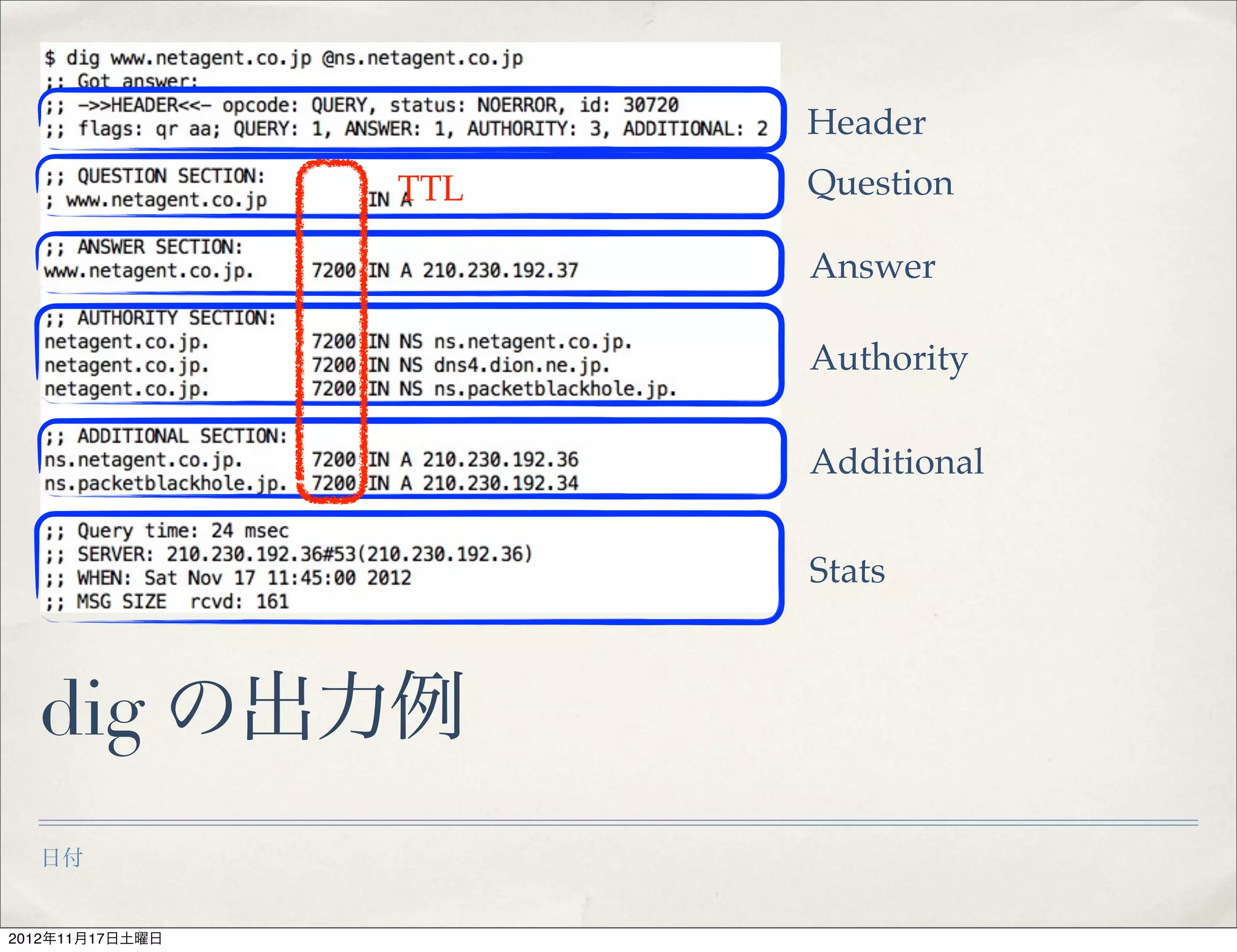

Header
TTL Question

Answer

Authority

Additional

Stats

dig の出力例
日付

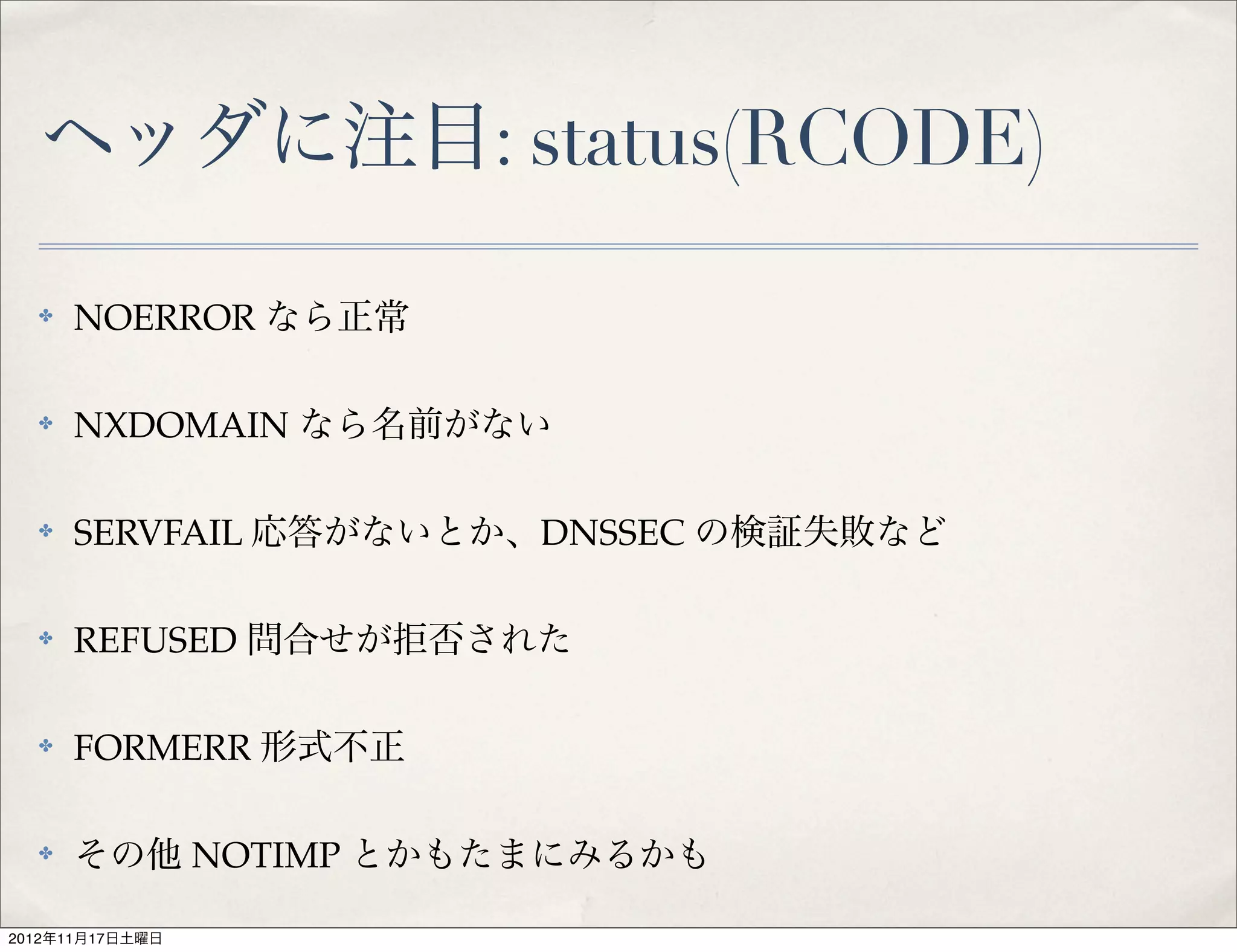

ヘッダに注目: status(RCODE)

✤ NOERROR なら正常

✤ NXDOMAIN なら名前がない

✤ SERVFAIL 応答がないとか、DNSSEC の検証失敗など

✤ REFUSED 問合せが拒否された

✤ FORMERR 形式不正

✤ その他 NOTIMP とかもたまにみるかも

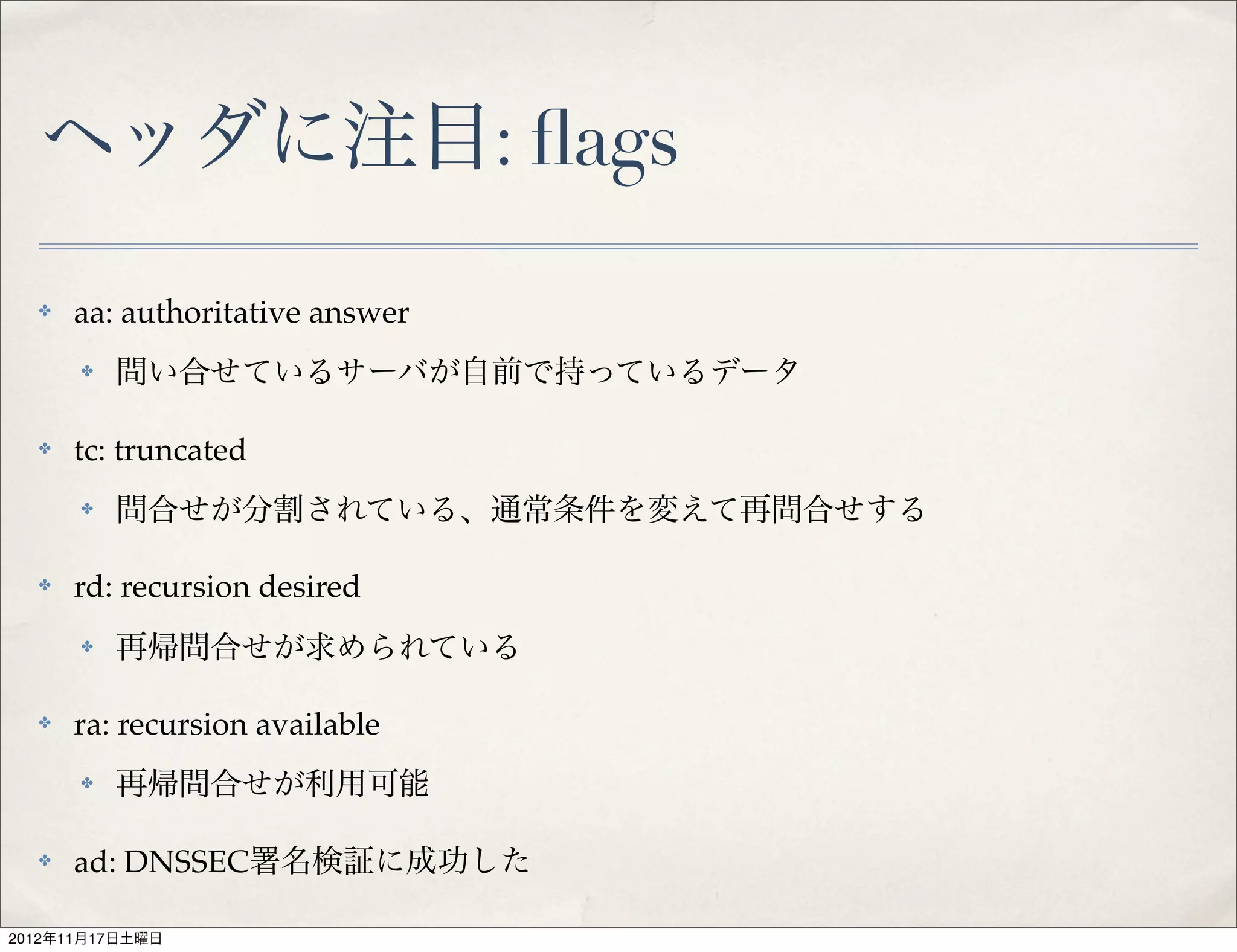

ヘッダに注目: ﬂags
✤ aa: authoritative answer
✤ 問い合せているサーバが自前で持っているデータ

✤ tc: truncated
✤ 問合せが分割されている、通常条件を変えて再問合せする

✤ rd: recursion desired
✤ 再帰問合せが求められている

✤ ra: recursion available
✤ 再帰問合せが利用可能

✤ ad: DNSSEC署名検証に成功した

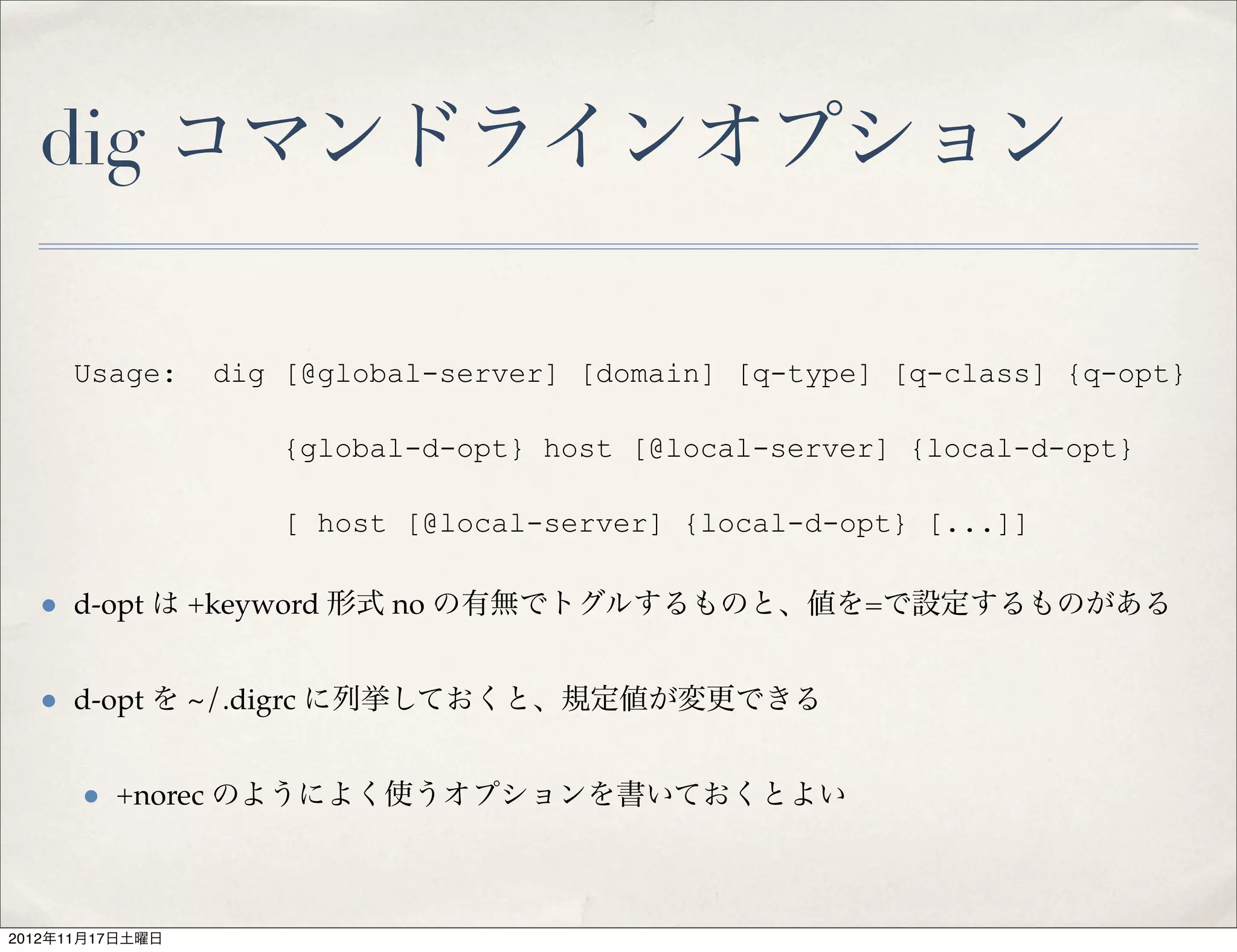

dig コマンドラインオプション

Usage: dig [@global-server] [domain] [q-type] [q-class] {q-opt}

{global-d-opt} host [@local-server] {local-d-opt}

[ host [@local-server] {local-d-opt} [...]]

• d-opt は +keyword 形式 no の有無でトグルするものと、値を=で設定するものがある

• d-opt を ~/.digrc に列挙しておくと、規定値が変更できる

• +norec のようによく使うオプションを書いておくとよい

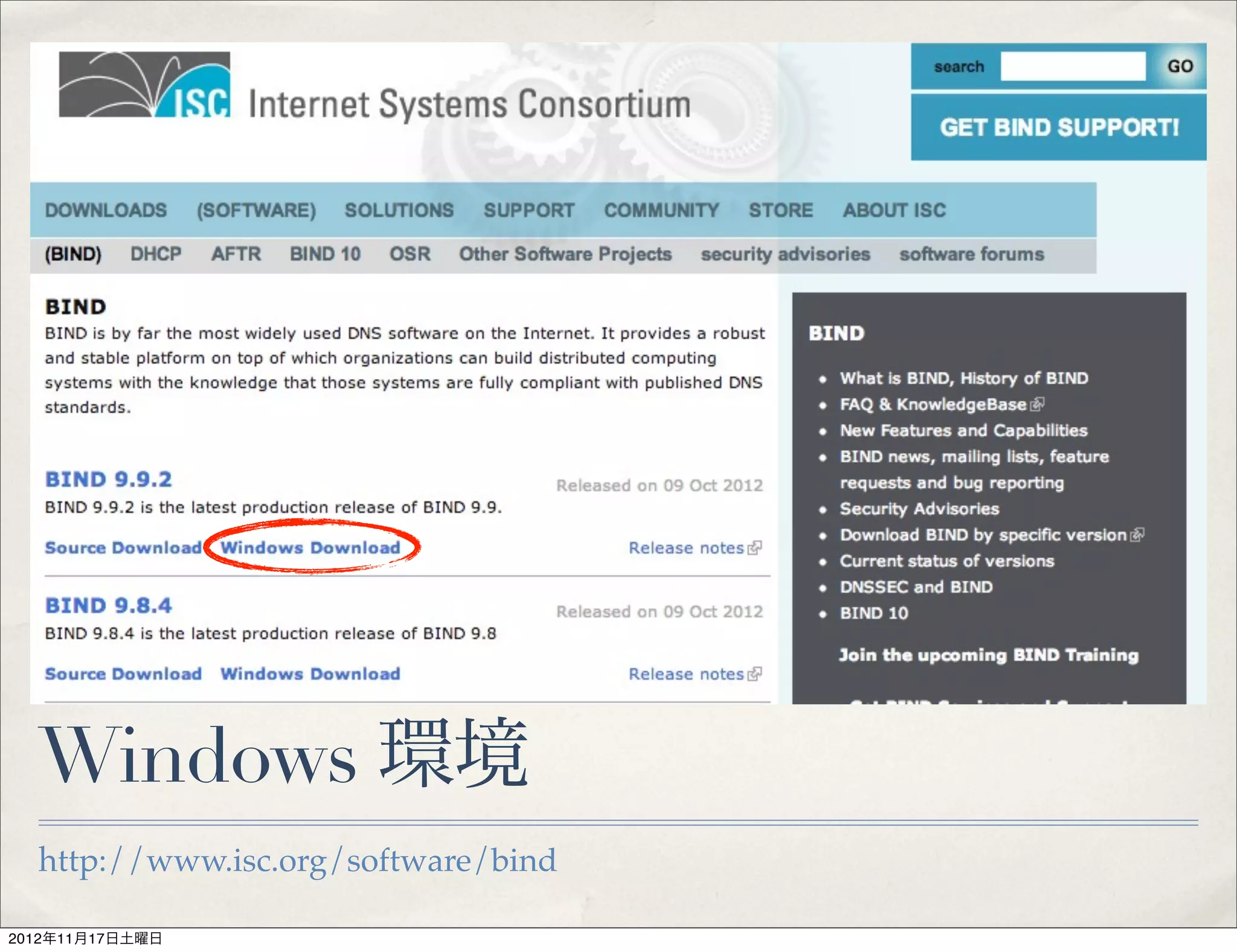

Windows 環境
http://www.isc.org/software/bind

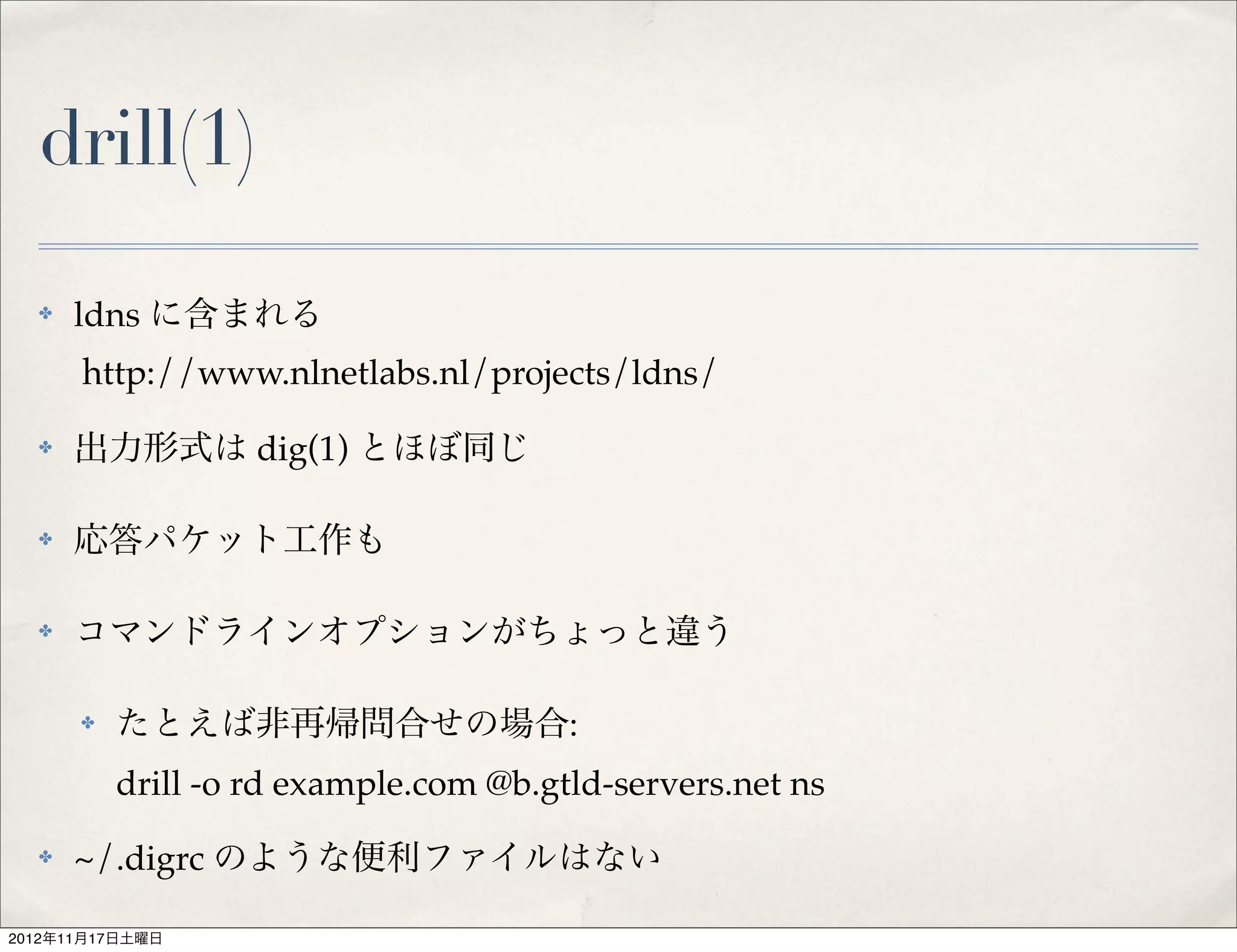

drill(1)
✤ ldns に含まれる
http://www.nlnetlabs.nl/projects/ldns/
✤ 出力形式は dig(1) とほぼ同じ

✤ 応答パケット工作も

✤ コマンドラインオプションがちょっと違う

✤ たとえば非再帰問合せの場合:
drill -o rd example.com @b.gtld-servers.net ns
✤ ~/.digrc のような便利ファイルはない

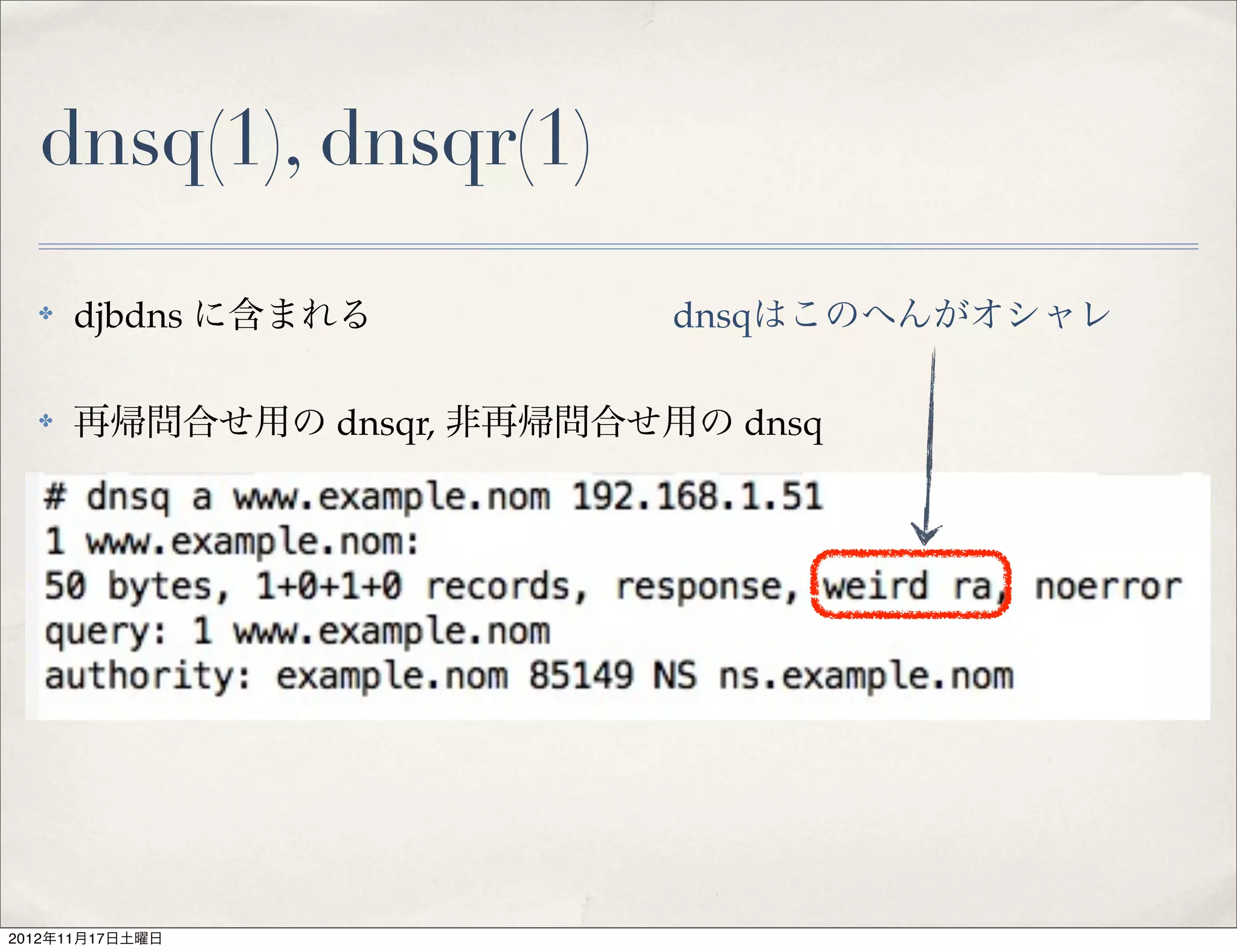

dnsq(1), dnsqr(1)

✤ djbdns に含まれる dnsqはこのへんがオシャレ

✤ 再帰問合せ用の dnsqr, 非再帰問合せ用の dnsq

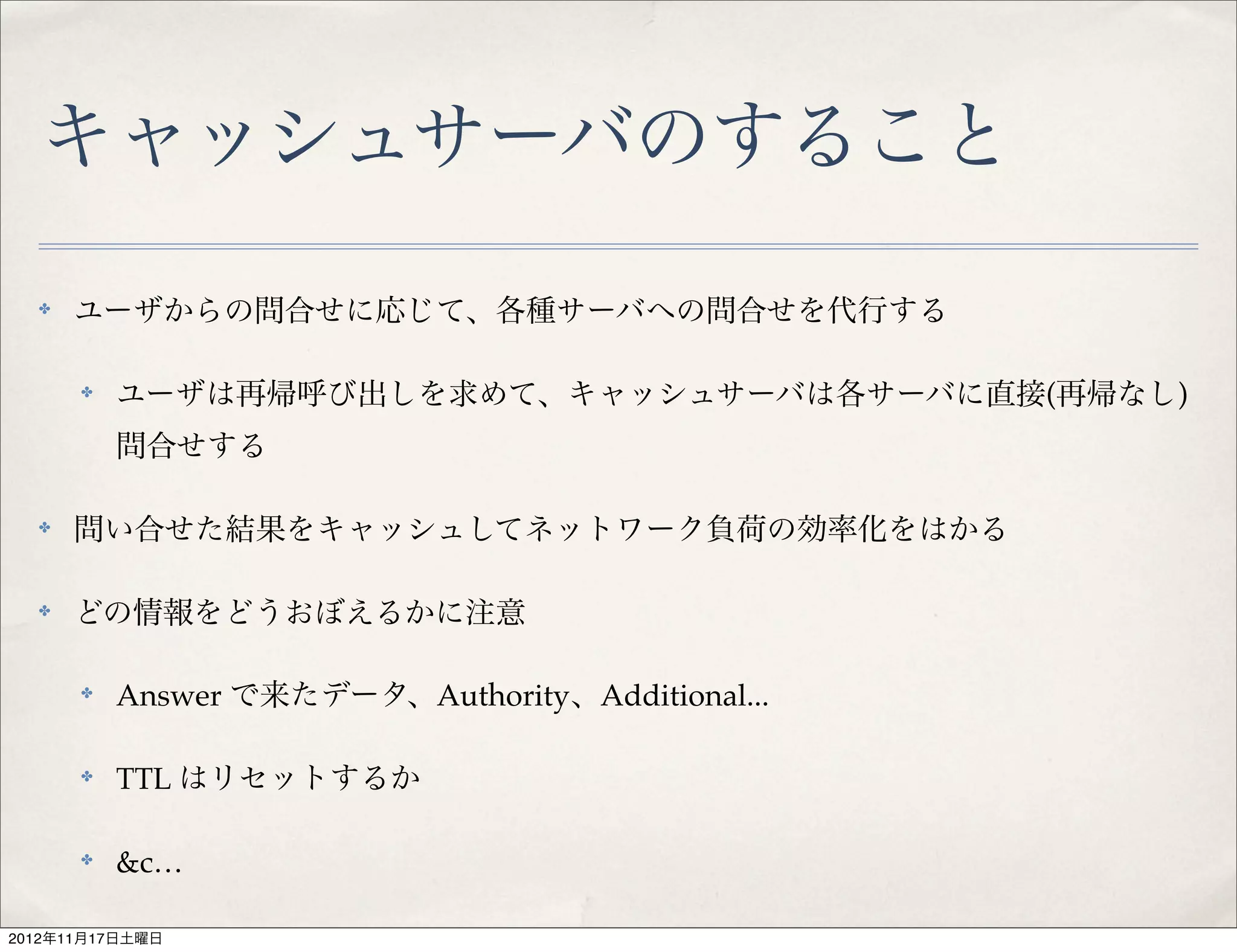

キャッシュサーバのすること
✤ ユーザからの問合せに応じて、各種サーバへの問合せを代行する

✤ ユーザは再帰呼び出しを求めて、キャッシュサーバは各サーバに直接(再帰なし)
問合せする

✤ 問い合せた結果をキャッシュしてネットワーク負荷の効率化をはかる

✤ どの情報をどうおぼえるかに注意

✤ Answer で来たデータ、Authority、Additional...

✤ TTL はリセットするか

✤ &c…

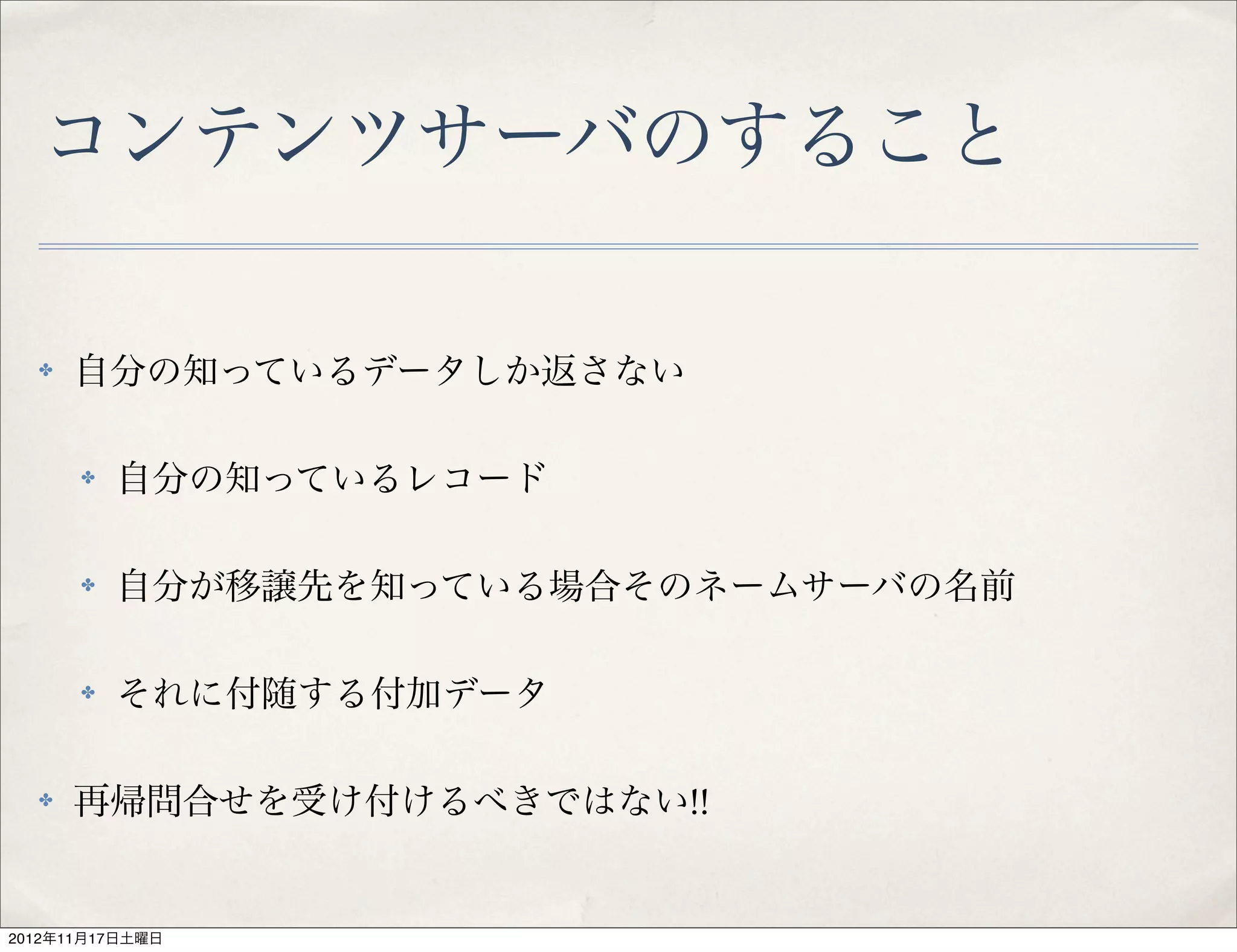

コンテンツサーバのすること

✤ 自分の知っているデータしか返さない

✤ 自分の知っているレコード

✤ 自分が移譲先を知っている場合そのネームサーバの名前

✤ それに付随する付加データ

✤ 再帰問合せを受け付けるべきではない!!


Web で読めるもの
✤ RFC?


RFC 4795 / Informational
RFC 6303 / BCP 163
Link-Local Multicast Name Resolution
Locally Served DNS Zones
RFC 1464 / Experimental RFC 2182 / BCP 16 RFC 3258 / Informational (LLMNR)
RFC 2317 / BCP 20
STD Using the Domain Name System To Selection and Operation of Secondary Distributing Authoritative Name RFC 4701 / PS
Classless IN-ADDR.ARPA delegation
Store Arbitrary String Attributes DNS Servers Servers via Shared Unicast Addresses RFC 4697 / BCP 123 A DNS Resource Record (RR) for
緑 Observed DNS Resolution Encoding Dynamic Host Configuration
Misbehavior Protocol (DHCP) Information (DHCID RFC 5001 / PS
RR) RFC 6304 / Informational
RFC 3172 / BCP 52 DNS Name Server Identifier (NSID)
RFC 1535 / Informational AS112 Nameserver Operations
RFC 2219 / BCP 17 Management Guidelines & Operational Option
A Security Problem and Proposed RFC 2606 / BCP 32
Draft Standard Use of DNS Aliases for Network Requirements for the Address and
Correction With Widely Deployed DNS Reserved Top Level DNS Names
Services Routing Parameter Area Domain
Software
青緑6 ("arpa")
RFC 3197 / Informational RFC 4892 / Informational RFC 6305 / Informational RFC 6168 / Informational
RFC 5625 / BCP 152
Applicability Statement for DNS MIB Requirements for a Mechanism I'm Being Attacked by Requirements for Management of
DNS Proxy Implementation Guidelines
RFC 1591 / Informational Extensions Identifying a Name Server Instance PRISONER.IANA.ORG! Name Servers for the DNS
Proposed Domain Name System Structure and
Standard Delegation
明るい青
RFC 2010 / Informational RFC 2870 / BCP 40
Operational Criteria for Root Name Root Name Server Operational
Servers Requirements
BCP DNS Support for Load Balancing
マゼンダ

RFC 1537 / Informational RFC 1912 / Informational RFC 2672 / PS RFC 6672 / PS
Common DNS Data File Configuration Common DNS Operational and Non-Terminal DNS Name Redirection DNAME Redirection in the DNS
Informational
Errors Configuration Errors
赤3

RFC 3123 / Experimental RFC 6604 / PS
RFC 5864 / PS
A DNS RR Type for Lists of Address xNAME RCODE and Status Bits
DNS SRV Resource Records for AFS
Experimental Prefixes (APL RR) Clarification

黄色6

RFC 2052 / Experimental RFC 2782 / PS RFC 4592 / PS
RFC 1183 / Experimental
A DNS RR for specifying the location A DNS RR for specifying the location The Role of Wildcards in the Domain
New DNS RR Definitions RFC 3363 / Informational
of services (DNS SRV) of services (DNS SRV) Name System RFC 2673 / Experimental RFC 3901 / BCP 91 RFC 4074 / Informational
HISTRIC RFC 1032
DOMAIN ADMINISTRATORS GUIDE
IPv6
IPv6 Binary Labels in the Domain Name
Representing Internet Protocol version
6 (IPv6) Addresses in the Domain
DNS IPv6 Transport Operational Common Misbehavior Against DNS
白 System Guidelines Queries for IPv6 Addresses
Name System (DNS)

RFC 1348 / Experimental RFC 1637 / Experimental RFC 1706 / Informational
DNS NSAP RRs DNS NSAP Resource Records DNS NSAP Resource Records RFC 2874 / HISTRIC RFC 3364 / Informational
RFC 1033 RFC 4339 / Informational
DNS Extensions to Support IPv6 Tradeoffs in Domain Name System
DOMAIN ADMINISTRATORS IPv6 Host Configuration of DNS Server
Address Aggregation and (DNS) Support for Internet Protocol
OPERATIONS GUIDE Information Approaches
Renumbering version 6 (IPv6)
A Means for Expressing Location
Information in the Domain Name
System RFC 1886 / PS RFC 3596 / DS RFC 4472 / Informational
DNS Extensions to support IP version DNS Extensions to Support IP Version Operational Considerations and Issues
6 6 with IPv6 DNS

RFC 1101
RFC 3152 / BCP 49
DNS Encoding of Network Names and
Delegation of IP6.ARPA
Other Types

RFC 3645 / PS
RFC 2845 / PS
DNSの基本仕様
DNSの基本仕様
RFC 1982 / PS
Secret Key Transaction Authentication
Generic Security Service Algorithm for RFC 5936 / PS RFC 3454 / PS
IDNA
Serial Number Arithmetic
for DNS (TSIG)
Secret Key Transaction Authentication
for DNS (GSS-TSIG)
DNS Zone Transfer Protocol (AXFR) Preparation of Internationalized Strings
("stringprep") IDNA

RFC 5890 / PS RFC 5893 / PS
RFC 2930 / PS RFC 3490 / PS
RFC 1995 / PS RFC 4635 / PS Internationalized Domain Names for Right-to-Left Scripts for
Secret Key Establishment for DNS Internationalizing Domain Names in
Incremental Zone Transfer in DNS HMAC SHA TSIG Algorithm Identifiers Applications (IDNA): Definitions and Internationalized Domain Names for
(TKEY RR) Applications (IDNA)
Document Framework Applications (IDNA)

RFC 1996 / PS RFC 2671 / PS RFC 3491 / PS RFC 5891 / PS
Internationalized Domain Names for
A Mechanism for Prompt Notification of Extension Mechanisms for DNS Nameprep: A Stringprep Profile for Internationalized Domain Names in
Applications (IDNA): Background,
Zone Changes (DNS NOTIFY) (EDNS0) Internationalized Domain Names (IDN) Applications (IDNA): Protocol
Explanation, and Rationale
RFC 822 RFC 1034 / STD 13
DOMAIN NAMES - CONCEPTS and DOMAIN NAMES - CONCEPTS AND
FACILITIES FACILITIES RFC 3492 / PS RFC 5892 / PS RFC 5895 / Informational
RFC 2308 / PS RFC 2929 / BCP 42 RFC 5395 / BCP 42 RFC 6195 / BCP 42
RFC 3425 / PS Punycode: A Bootstring encoding of The Unicode Code Points and Mapping Characters for
Negative Caching of DNS Queries Domain Name System (DNS) IANA Domain Name System (DNS) IANA Domain Name System (DNS) IANA
Obsoleting IQUERY Unicode for Internationalized Domain Internationalized Domain Names for Internationalized Domain Names in
(DNS NCACHE) Considerations Considerations Considerations
Names in Applications (IDNA) Applications (IDNA) Applications (IDNA) 2008
RFC 823 RFC 1035 / STD 13
DOMAIN NAMES - DOMAIN NAMES -
IMPLEMENTATION and IMPLEMENTATION AND
SPECIFICATION SPECIFICATION RFC 3597 / PS RFC 5966 / PS
Handling of Unknown DNS Resource DNS Transport over TCP -
Record (RR) Types Implementation Requirements

RFC 973 RFC 1123 / STD 3 RFC 6394 / Informational
RFC 2181 / PS RFC 4025 / PS
Domain System Changes and Requirements for Internet Hosts -- Use Cases and Requirements for
Clarifications to the DNS Specification A Method for Storing IPsec Keying
Observations SPECIFICATION Application and Support RFC 5452 / PS DNS-Based Authentication of Named
Material in DNS
Measures for Making DNS More Entities (DANE)
Resilient against Forged Answers

RFC 6698 / PS
RFC 5358 / BCP 140
The DNS-Based Authentication of
RFC 2136 / PS RFC 4343 / PS Preventing Use of Recursive
Named Entities (DANE) Transport
Dynamic Updates in the Domain Name Domain Name System (DNS) Case Nameservers in Reflector Attacks
Layer Security (TLS) Protocol: TLSA
System (DNS UPDATE) Insensitivity Clarification

RFC 3226 / PS RFC 4310 / PS RFC 5910 / PS
RFC 2137 / PS RFC 3007 / PS
DNSSEC and IPv6 A6 aware Domain Name System (DNS) Security Domain Name System (DNS) Security
Secure Domain Name System Secure Domain Name System (DNS)
server/resolver message size Extensions Mapping for the Extensible Extensions Mapping for the Extensible
Dynamic Update Dynamic Update
requirements Provisioning Protocol (EPP) Provisioning Protocol (EPP)

RFC 4509 / PS
Use of SHA-256 in DNSSEC
DNS Request and Transaction Indicating Resolver Support of DNS Security Introduction and Cryptographic Algorithm Identifier
Delegation Signer (DS) Resource
Signatures ( SIG(0)s ) DNSSEC Requirements Allocation for DNSSEC
Records (RRs)

RFC 5702 / PS
Use of SHA-2 Algorithms with RSA in
Domain Name System Security Domain Name System Security Resource Records for the DNS Minimally Covering NSEC Records
DNSKEY and RRSIG Resource
Extensions Extensions Security Extensions and DNSSEC On-line Signing
Records for DNSSEC
RFC 3658 / PS
Delegation Signer (DS) Resource
Record (RR)
RFC 5933 / PS
RFC 2536 / PS RFC 3008 / PS RFC 3755 / PS RFC 4035 / PS RFC 4471 / Experimental
Use of GOST Signature Algorithms in
DSA KEYs and SIGs in the Domain Domain Name System Security Legacy Resolver Compatibility for Protocol Modifications for the DNS Derivation of DNS Name Predecessor
DNSKEY and RRSIG Resource
Name System (DNS) (DNSSEC) Signing Authority Delegation Signer (DS) Security Extensions and Successor
RFC 3655 / PS RFC 3845 / PS Records for DNSSEC
Redefinition of DNS Authenticated DNS Security (DNSSEC) NextSECure
Data (AD) bit (NSEC) RDATA Format
RFC 3757 / PS
Domain Name System KEY (DNSKEY)
RSA/MD5 KEYs and SIGs in the DNS Security Extension Clarification DNS Security (DNSSEC) Hashed Elliptic Curve Digital Signature
Resource Record (RR) Secure Entry
Domain Name System (DNS) on Zone Status Authenticated Denial of Existence Algorithm (DSA) for DNSSEC
RFC 3445 / PS Point (SEP) Flag
Limiting the Scope of the KEY
Resource Record (RR)
RFC 2538 / PS RFC 4398 / PS RFC 4431 / Informational
Storing Certificates in the Domain Storing Certificates in the Domain The DNSSEC Lookaside Validation
Name System (DNS) Name System (DNS) (DLV) DNS Resource Record

RFC 2539 / PS RFC 3110 / PS RFC 3833 / Informational
RFC 4955 / PS RFC 5074 / Informational
Storage of Diffie-Hellman Keys in the RSA/SHA-1 SIGs and RSA KEYs in Threat Analysis of the Domain Name
DNS Security (DNSSEC) Experiments DNSSEC Lookaside Validation (DLV)
Domain Name System (DNS) the Domain Name System (DNS) System (DNS)

RFC 2540 / Experimental RFC 3130 / Informational RFC 4986 / Informational
Detached Domain Name System Notes from the State-Of-The- Requirements Related to DNS Security
DNS Security (DNSSEC) Opt-In
(DNS) Information Technology: DNSSEC (DNSSEC) Trust Anchor Rollover
DNSSEC
DNSSEC
RFC 2541 / Informational RFC 5011 / PS
DNS Security Operational Automated Updates of DNS Security
DNSSEC Operational Practices
Considerations (DNSSEC) Trust Anchors

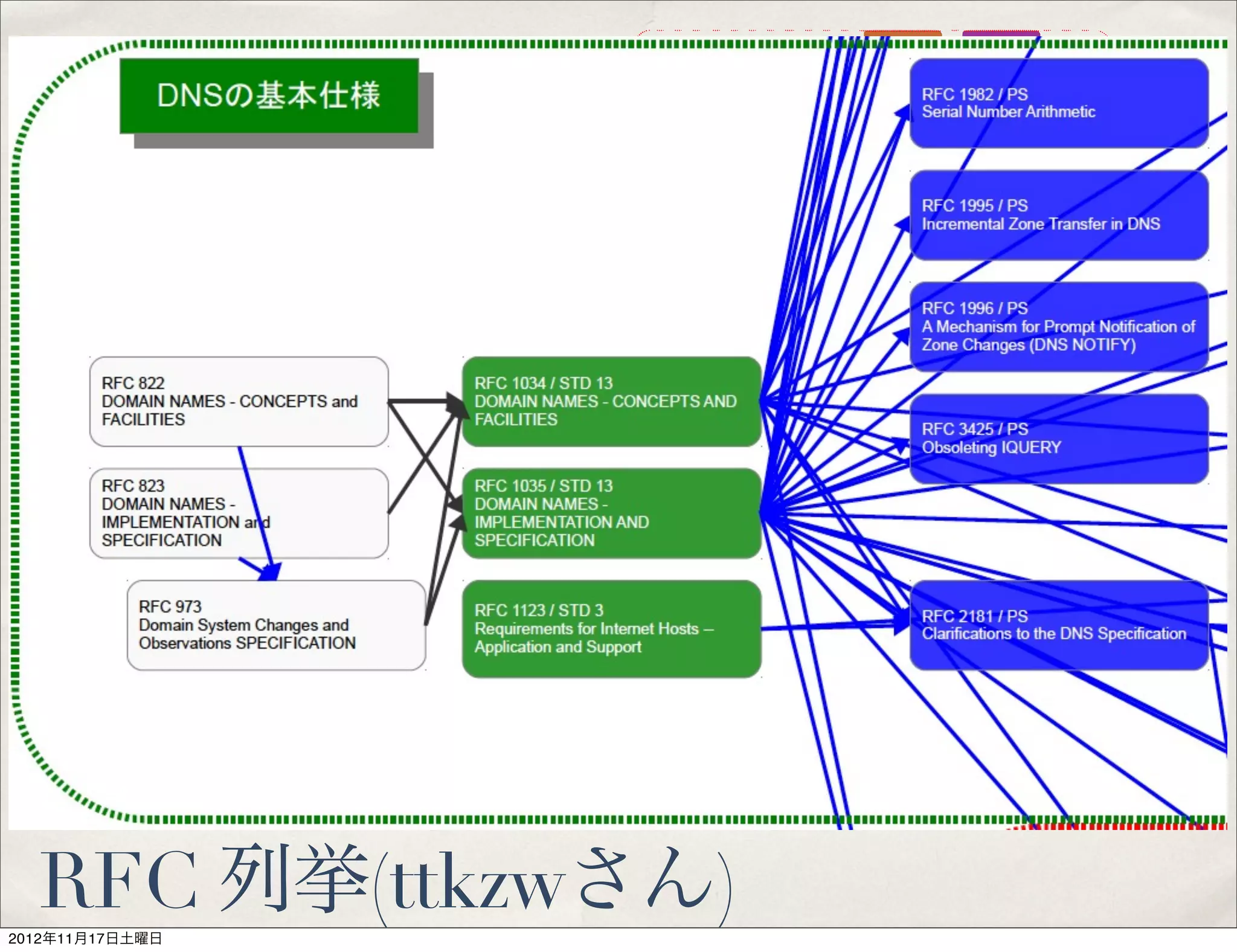

RFC 列挙(ttkzwさん)

RFC

✤ 多い

✤ 整理されてない(ように見える)

✤ 片っ端から読むのは(きっと)効率悪い

✤ http://tools.ietf.org/html/rfc1035 から

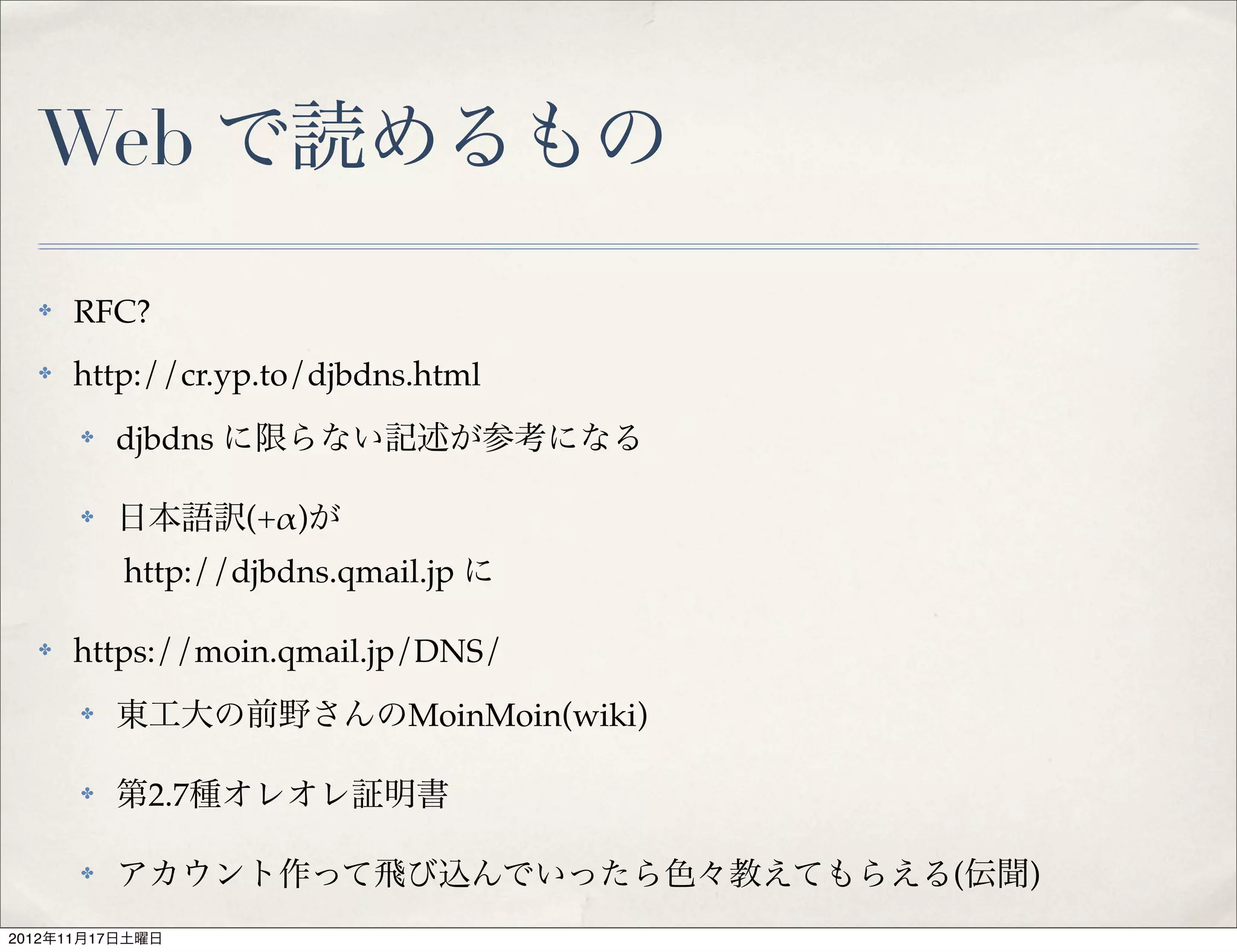

Web で読めるもの
✤ RFC?
✤ http://cr.yp.to/djbdns.html
✤ djbdns に限らない記述が参考になる

✤ 日本語訳(+!)が
http://djbdns.qmail.jp に

✤ https://moin.qmail.jp/DNS/
✤ 東工大の前野さんのMoinMoin(wiki)

✤ 第2.7種オレオレ証明書

✤ アカウント作って飛び込んでいったら色々教えてもらえる(伝聞)

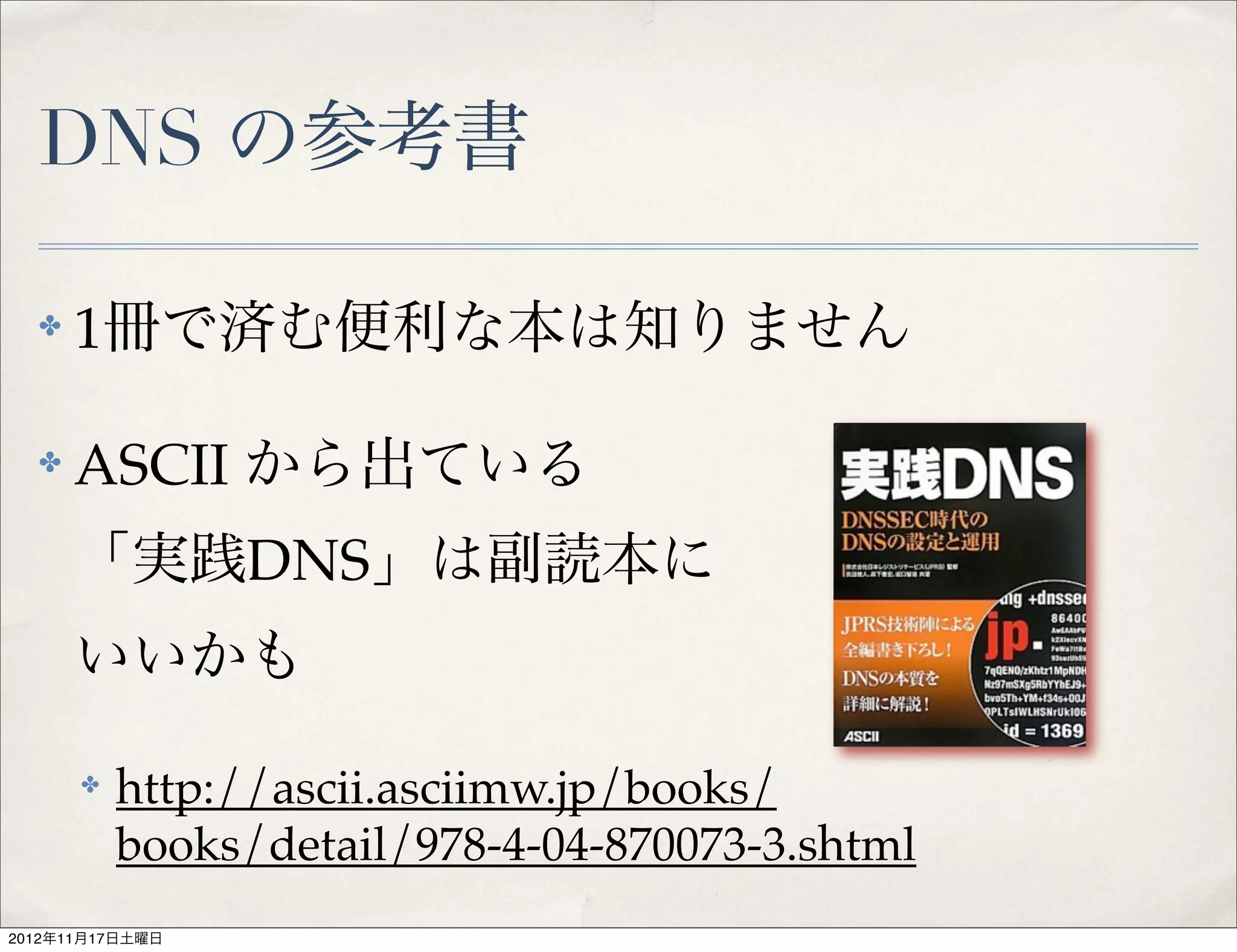

DNS の参考書

✤ 1冊で済む便利な本は知りません

✤ ASCII から出ている
「実践DNS」は副読本に
いいかも

✤ http://ascii.asciimw.jp/books/
books/detail/978-4-04-870073-3.shtml

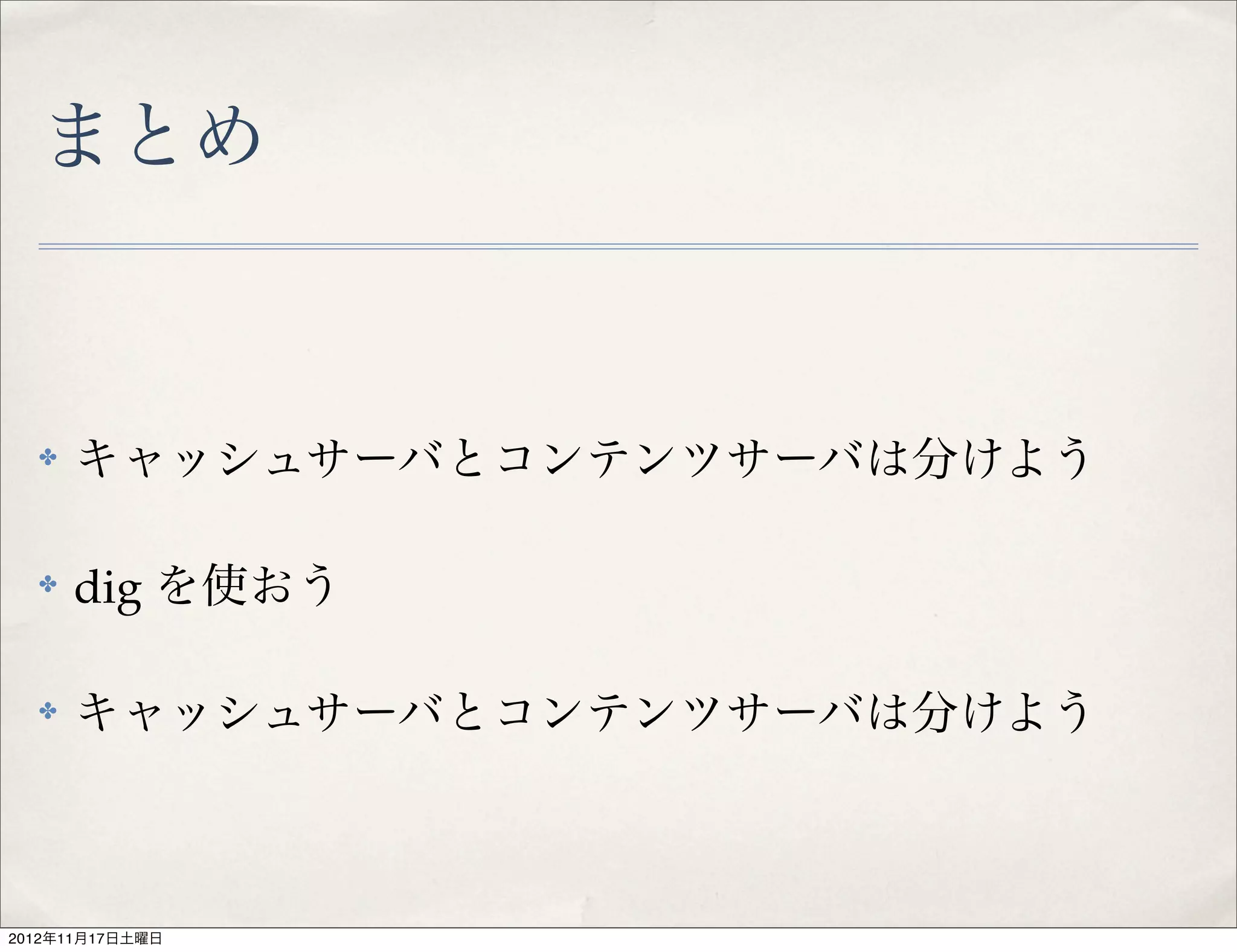

まとめ

✤ キャッシュサーバとコンテンツサーバは分けよう

✤ dig を使おう

✤ キャッシュサーバとコンテンツサーバは分けよう


Dns primer

Recommended

Recommended

More Related Content

Viewers also liked

Viewers also liked (20)

Similar to Dns primer

Similar to Dns primer (7)

More from Hirohisa Yamaguchi

More from Hirohisa Yamaguchi (6)

Dns primer
