第22回「ネットワーク パケットを読む会（仮）」にて発表した資料です

1. 
ステートフル型のトラフィック監視ツールとDNSの監視例
水谷正慶(@m_mizutani)

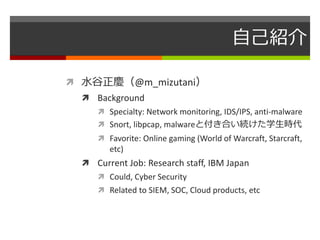

2. 自己紹介
 水谷正慶（@m_mizutani）
 Background
 Specialty: Network monitoring, IDS/IPS, anti-malware
 Snort, libpcap, malwareと付き合い続けた学生時代
 Favorite: Online gaming (World of Warcraft, Starcraft,
etc)
 Current Job: Research staff, IBM Japan
 Could, Cyber Security
 Related to SIEM, SOC, Cloud products, etc

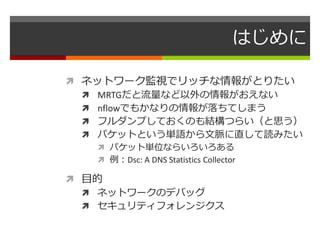

3. はじめに
 ネットワーク監視でリッチな情報がとりたい
 MRTGだと流量など以外の情報がおえない
 nflowでもかなりの情報が落ちてしまう
 フルダンプしておくのも結構つらい（と思う）
 パケットという単語から文脈に直して読みたい
 パケット単位ならいろいろある
 例：Dsc: A DNS Statistics Collector
 目的
 ネットワークのデバッグ
 セキュリティフォレンジクス

4. Devourer
 ステートフルな情報を持つパケット監視ツール
 Devourer【名詞】がつがつと、または貪欲に食
べる人(Weblio http://ejje.weblio.jp/content/devourer より)
 ステートフルな情報を保持：セッション、フ
ロー、キャッシュ、トランザクション、etc
 今のところDNSのトランザクションのみ監視
 開発
 Github: https://github.com/m-mizutani/devourer
 C++ & libpcap, libev, msgpack (output to fluentd)

5. 構成例
Devourer
(packet
monitor)
Port
mirroring
Fluentd
Influxdb
TCP
Saving records
Grafana
Web b rowser
Network traffic
Administrator
http://qiita.com/m_mizutani/items/af30b87721a70d5290fa

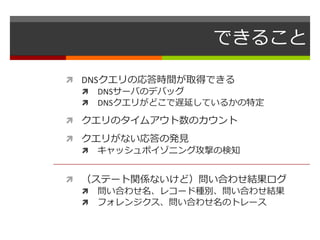

6. できること
 DNSクエリの応答時間が取得できる
 DNSサーバのデバッグ
 DNSクエリがどこで遅延しているかの特定
 クエリのタイムアウト数のカウント
 クエリがない応答の発見
 キャッシュポイゾニング攻撃の検知
 （ステート関係ないけど）問い合わせ結果ログ
 問い合わせ名、レコード種別、問い合わせ結果
 フォレンジクス、問い合わせ名のトレース

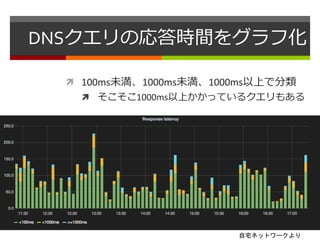

7. DNSクエリの応答時間をグラフ化
 100ms未満、1000ms未満、1000ms以上で分類
 そこそこ1000ms以上かかっているクエリもある
自宅ネットワークより

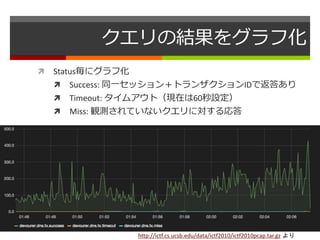

8. クエリの結果をグラフ化
 Status毎にグラフ化
 Success: 同一セッション＋トランザクションIDで返答あり
 Timeout: タイムアウト（現在は60秒設定）
 Miss: 観測されていないクエリに対する応答
http://ictf.cs.ucsb.edu/data/ictf2010/ictf2010pcap.tar.gz より

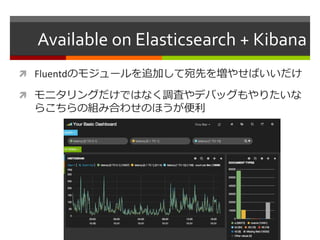

9. Available on Elasticsearch + Kibana
 Fluentdのモジュールを追加して宛先を増やせばいいだけ
 モニタリングだけではなく調査やデバッグもやりたいな
らこちらの組み合わせのほうが便利

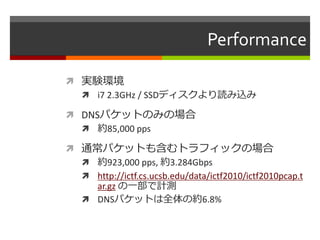

10. Performance
 実験環境
 i7 2.3GHz / SSDディスクより読み込み
 DNSパケットのみの場合
 約85,000 pps
 通常パケットも含むトラフィックの場合
 約923,000 pps, 約3.284Gbps
 http://ictf.cs.ucsb.edu/data/ictf2010/ictf2010pcap.t
ar.gz の一部で計測
 DNSパケットは全体の約6.8%

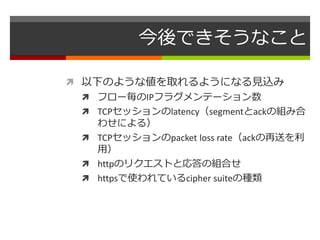

11. 今後できそうなこと
 以下のような値を取れるようになる見込み
 フロー毎のIPフラグメンテーション数
 TCPセッションのlatency（segmentとackの組み合
わせによる）
 TCPセッションのpacket loss rate（ackの再送を利
用）
 httpのリクエストと応答の組合せ
 httpsで使われているcipher suiteの種類

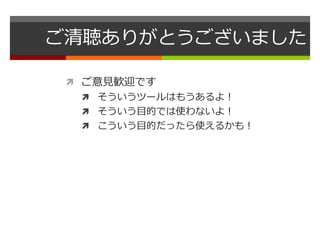

12. ご清聴ありがとうございました
 ご意見歓迎です
 そういうツールはもうあるよ！
 そういう目的では使わないよ！
 こういう目的だったら使えるかも！
