DLLインジェクション
NTTコムエンジニアリング
波多浩昭

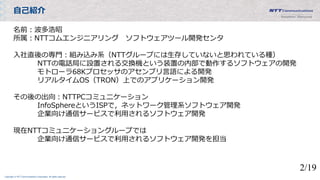

自己紹介
名前：波多浩昭
所属：NTTコムエンジニアリングソフトウェアツール開発センタ
入社直後の専門：組み込み系（NTTグループには生存していないと思われている種）
NTTの電話局に設置される交換機という装置の内部で動作するソフトウェアの開発
モトローラ68Kプロセッサのアセンブリ言語による開発
リアルタイムOS（TRON）上でのアプリケーション開発
その後の出向：NTTPCコミュニケーション
InfoSphereというISPで，ネットワーク管理系ソフトウェア開発
企業向け通信サービスで利用されるソフトウェア開発
現在NTTコミュニケーショングループでは
企業向け通信サービスで利用されるソフトウェア開発を担当
2/19

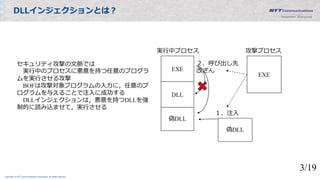

DLLインジェクションとは？
EXE
実行中プロセス
EXE
攻撃プロセス
DLL
偽DLL
セキュリティ攻撃の文脈では
実行中のプロセスに悪意を持つ任意のプログラ
ムを実行させる攻撃
BOFは攻撃対象プログラムの入力に，任意のプ
ログラムを与えることで注入に成功する
DLLインジェクションは，悪意を持つDLLを強
制的に読み込ませて，実行させる
偽DLL
１．注入
２．呼び出し先
改ざん
3/19

VisualStudio Community 2017 の C++デスクトップ開発環境のインストール
https://www.visualstudio.com/ja/vs/whatsnew/ からインストーラをダンロードして起動
開発環境の準備
インストーラ画面からC++
によるデスクトップ開発
をインストールする
x64 Native Tool Command
Promptを起動する
実行ファイルのビルド
>cl A.c
DLLファイルのビルド
>cl B.c /LD
clコマンドを投入してコンパ
イラバージョンが表示され
ることを確認する
64ビット版開発環境である
ことを確認する
インストール後
4/19https://github.com/h-hata/dllinjection
実験用ソースコードは上記よりダウンロード可能です

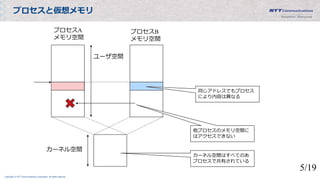

プロセスと仮想メモリ
プロセスA
メモリ空間
プロセスB
メモリ空間
カーネル空間
ユーザ空間
同じアドレスでもプロセス
により内容は異なる
他プロセスのメモリ空間に
はアクセスできない
カーネル空間はすべてのあ
プロセスで共有されている
5/19

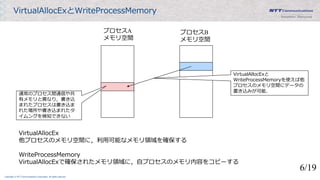

VirtualAllocExとWriteProcessMemory
プロセスA
メモリ空間
プロセスB
メモリ空間
VirtualAllocEx
他プロセスのメモリ空間に，利用可能なメモリ領域を確保する
WriteProcessMemory
VirtualAllocExで確保されたメモリ領域に，自プロセスのメモリ内容をコピーする
6/19
通常のプロセス間通信や共
有メモリと異なり，書き込
まれたプロセスは書き込ま
れた場所や書き込まれたタ
イムングを検知できない
VirtualAllocExと
WriteProcessMemoryを使えば他
プロセスのメモリ空間にデータの
書き込みが可能．

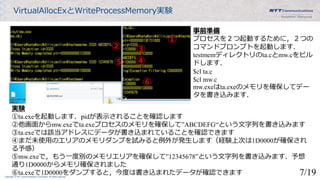

VirtualAllocExとWriteProcessMemory実験
①
② ③
④⑤
⑥
事前準備
プロセスを２つ起動するために，２つの
コマンドプロンプトを起動します．
testmemディレクトリのta.cとmw.cをビル
ドします．
$cl ta.c
$cl mw.c
mw.exeはta.exeのメモリを確保してデー
タを書き込みます．
実験
①ta.exeを起動します．pidが表示されることを確認します
②他画面からmw.exeでta.exeプロセスのメモリを確保して”ABCDEFG“という文字列を書き込みます
③ta.exeでは該当アドレスにデータが書き込まれていることを確認できます
④まだ未使用のエリアのメモリダンプを試みると例外が発生します（経験上次は1D0000が確保され
る予感）
⑤mw.exeで，もう一度別のメモリエリアを確保して”12345678”という文字列を書き込みます．予想
通り1D0000からメモリ確保されました
⑥ta.exeで1D0000をダンプすると，今度は書き込まれたデータが確認できます 7/19

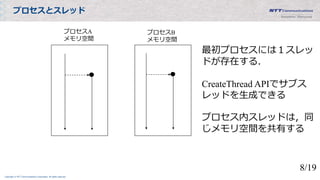

プロセスとスレッド
プロセスA
メモリ空間
プロセスB
メモリ空間
最初プロセスには１スレッ
ドが存在する．
CreateThread APIでサブス
レッドを生成できる
プロセス内スレッドは，同
じメモリ空間を共有する
8/19

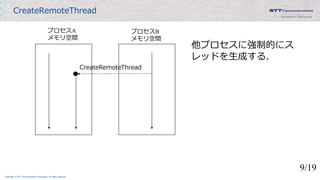

CreateRemoteThread
プロセスA
メモリ空間
プロセスB
メモリ空間
他プロセスに強制的にス
レッドを生成する．
9/19
CreateRemoteThread

CreateRemoteThreadの実験
①②
③
事前準備
プロセスを２つ起動するために，２つのコマンドプロンプトを起動します．
testmemディレクトリのta.cとcr.cをビルドします．
$cl mw.c
cr.exeはta.exeの関数DispMessageを強制的に起動します．
実験
①taを起動します．DispMessage関数の開始アドレスが13FB41000であることが確認されます
②crを起動します．taのプロセスIDとDispMessage関数の開始アドレスを起動パラメータにします
③ta側でDispMessageが起動され，”log:”という文字列がいきなり表示されてしまいます．
9-2/19

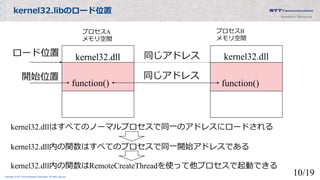

kernel32.libのロード位置
プロセスA
メモリ空間
プロセスB
メモリ空間
kernel32.dll kernel32.dllロード位置
function() function()
同じアドレス
同じアドレス開始位置
kernel32.dllはすべてのノーマルプロセスで同一のアドレスにロードされる
kernel32.dll内の関数はすべてのプロセスで同一開始アドレスである
kernel32.dll内の関数はRemoteCreateThreadを使って他プロセスで起動できる
10/19

DLLの作り方と使い方
sub.c
（例）
main.cとsub.cから構成されmain.exeがsub.dllを利用するアプリケー
ションをビルドする
sub.dll sub.lib
main.c
#include <windows.h>
__declspec(dllexport) int sub(int a,int b)
{return a-b;}
WINAPI
DllMain(HINSTANCE h,DWORD reasin,PVOID imp)
{return TRUE;}
#include <stdio.h>
int main(int arc,char **argv)
{printf("sub=%d¥n",sub(5,3));}
>main
sub=2
+
sub.lib+ main.exe
>cl /LD sub.c
>cl main.c sub.lib
sub.c
main.c
実行結果ビルド時にlibファイルが必要
実行時にはlibファイルは不要dllのみ必要
DllMainはロードされた時に実行される（通常何もしない）
11/19

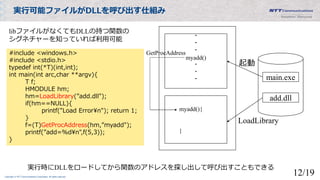

実行可能ファイルがDLLを呼び出す仕組み
#include <stdio.h>
typedef int(*T)(int,int);
int main(int arc,char **argv){
T f;
HMODULE hm;
hm=LoadLibrary(”add.dll");
if(hm==NULL){
printf("Load Error¥n"); return 1;
}
f=(T)GetProcAddress(hm,”myadd");
printf(”add=%d¥n",f(5,3));
}
libファイルがなくてもDLLの持つ関数の
シグネチャーを知っていれば利用可能
main.exe
add.dll
・
・
・
myadd()
・
・
・
myadd(){
}
LoadLibrary
起動
GetProcAddress
実行時にDLLをロードしてから関数のアドレスを探し出して呼び出すこともできる
12/19

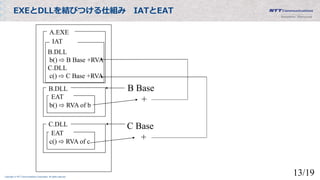

EXEとDLLを結びつける仕組み IATとEAT
B.DLL
EAT
b() ⇨ RVA of b
C.DLL
EAT
c() ⇨ RVA of c
A.EXE
B.DLL
b() ⇨ B Base +RVA
C.DLL
c() ⇨ C Base +RVA
IAT
B Base
+
C Base
+
13/19

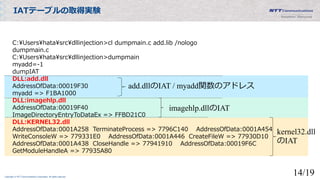

IATテーブルの取得実験
C:Usershatasrcdllinjection>cl dumpmain.c add.lib /nologo
dumpmain.c
C:¥Users¥hata¥src¥dllinjection>dumpmain
myadd=-1
dumpIAT
DLL:add.dll
AddressOfData:00019F30
myadd => F1BA1000
DLL:imagehlp.dll
AddressOfData:00019F40
ImageDirectoryEntryToDataEx => FFBD21C0
DLL:KERNEL32.dll
AddressOfData:0001A258 TerminateProcess => 7796C140 AddressOfData:0001A454
WriteConsoleW => 779331E0 AddressOfData:0001A446 CreateFileW => 77930D10
AddressOfData:0001A438 CloseHandle => 77941910 AddressOfData:00019F6C
GetModuleHandleA => 77935A80
add.dllのIAT / myadd関数のアドレス
imagehlp.dllのIAT
kernel32.dll
のIAT
14/19

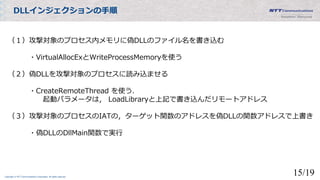

（１）攻撃対象のプロセス内メモリに偽DLLのファイル名を書き込む
・VirtualAllocExとWriteProcessMemoryを使う
（２）偽DLLを攻撃対象のプロセスに読み込ませる
・CreateRemoteThread を使う．
起動パラメータは， LoadLibraryと上記で書き込んだリモートアドレス
（３）攻撃対象のプロセスのIATの，ターゲット関数のアドレスを偽DLLの関数アドレスで上書き
・偽DLLのDllMain関数で実行
DLLインジェクションの手順
15/19

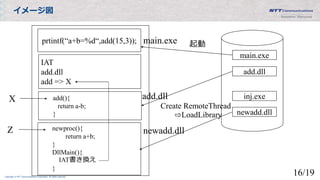

イメージ図
main.exe
add.dll
prtintf(“a+b=%d“,add(15,3));
Create RemoteThread
⇨LoadLibrary
起動
IAT
add.dll
add => X
add(){
return a-b;
}
X inj.exe
newadd.dll
main.exe
add.dll
newadd.dllZ newproc(){
return a+b;
}
DllMain(){
IAT書き換え
}
Z
16/19

DLLインジェクション実験
①
②
③
④
①ターゲットプロセスを起動 main.exe
②ターゲットプロセスのプロセスIDを調査
③DLLインジェクション実行
④ターゲットプロセスのバグが修正された
17/19

APIフック
アプリケーション
WinAPI
kernel32.dll
DLLインジェクション
で挿入したkernel32.dll
の偽物
呼ばれたパラメータをそのまま
使って本物のAPIを呼ぶ
APIコールのログ収集
18/19
