DEV-016_止まらないサービスを! ～マイクロサービス プラットフォーム「Azure Service Fabric」～
- 1.
- 5.

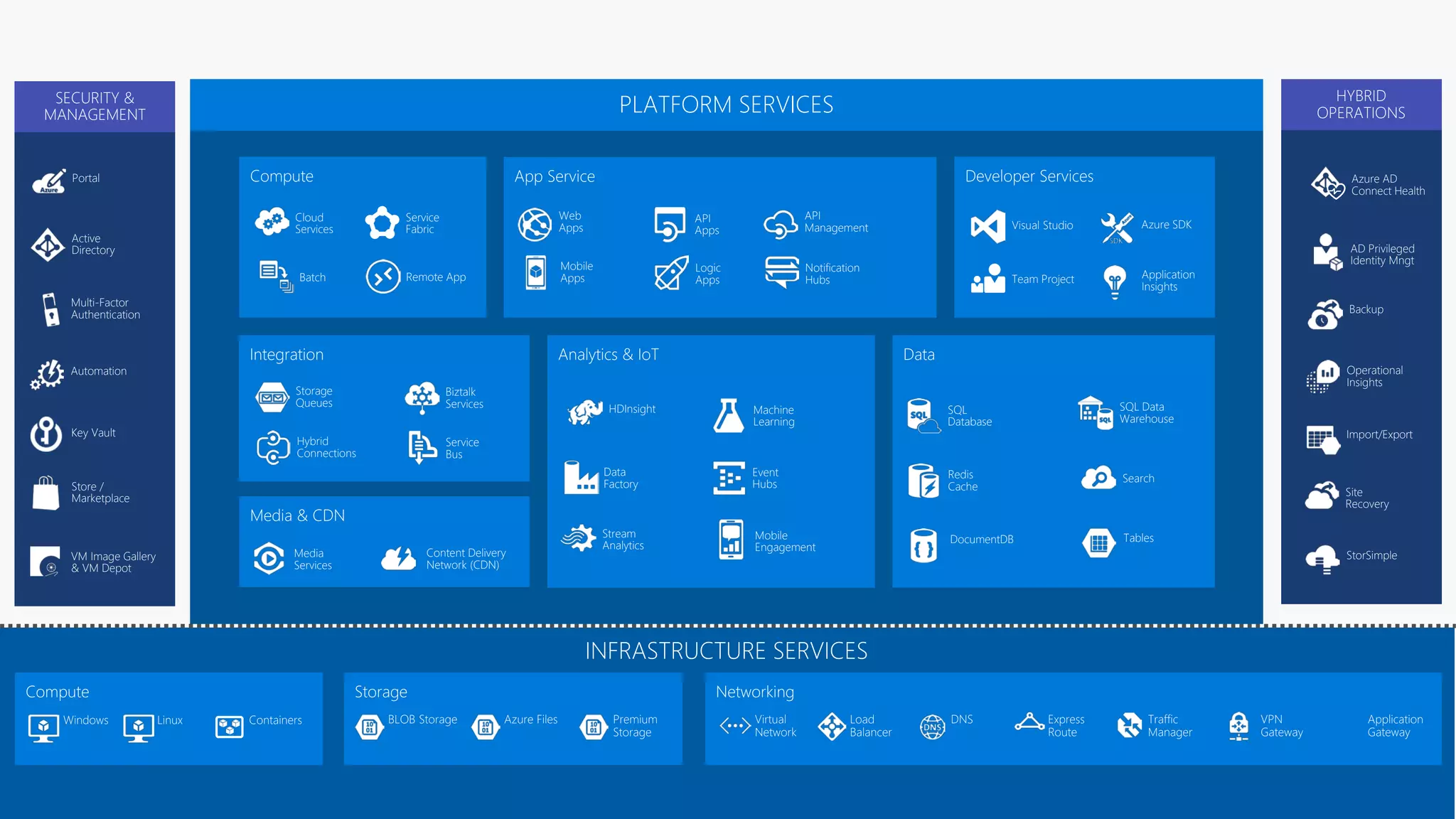

- 7. Web Apps Mobile Apps API Management API Apps Logic Apps Notification Hubs Content Delivery Network (CDN) Media Services HDInsightMachine Learning Stream Analytics Data Factory Event Hubs Mobile Engagement Biztalk Services Hybrid Connections Service Bus Storage Queues Backup StorSimple Site Recovery Import/Export SQL Database DocumentDB Redis Cache Search Tables SQL Data Warehouse Azure AD Connect Health AD Privileged Identity Mngt Operational Insights Cloud Services Batch Remote App Service Fabric Visual Studio Application Insights Azure SDK Team Project Active Directory Multi-Factor Authentication Automation Portal Key Vault Store / Marketplace VM Image Gallery & VM Depot SECURITY & MANAGEMENT PLATFORM SERVICES HYBRID OPERATIONS

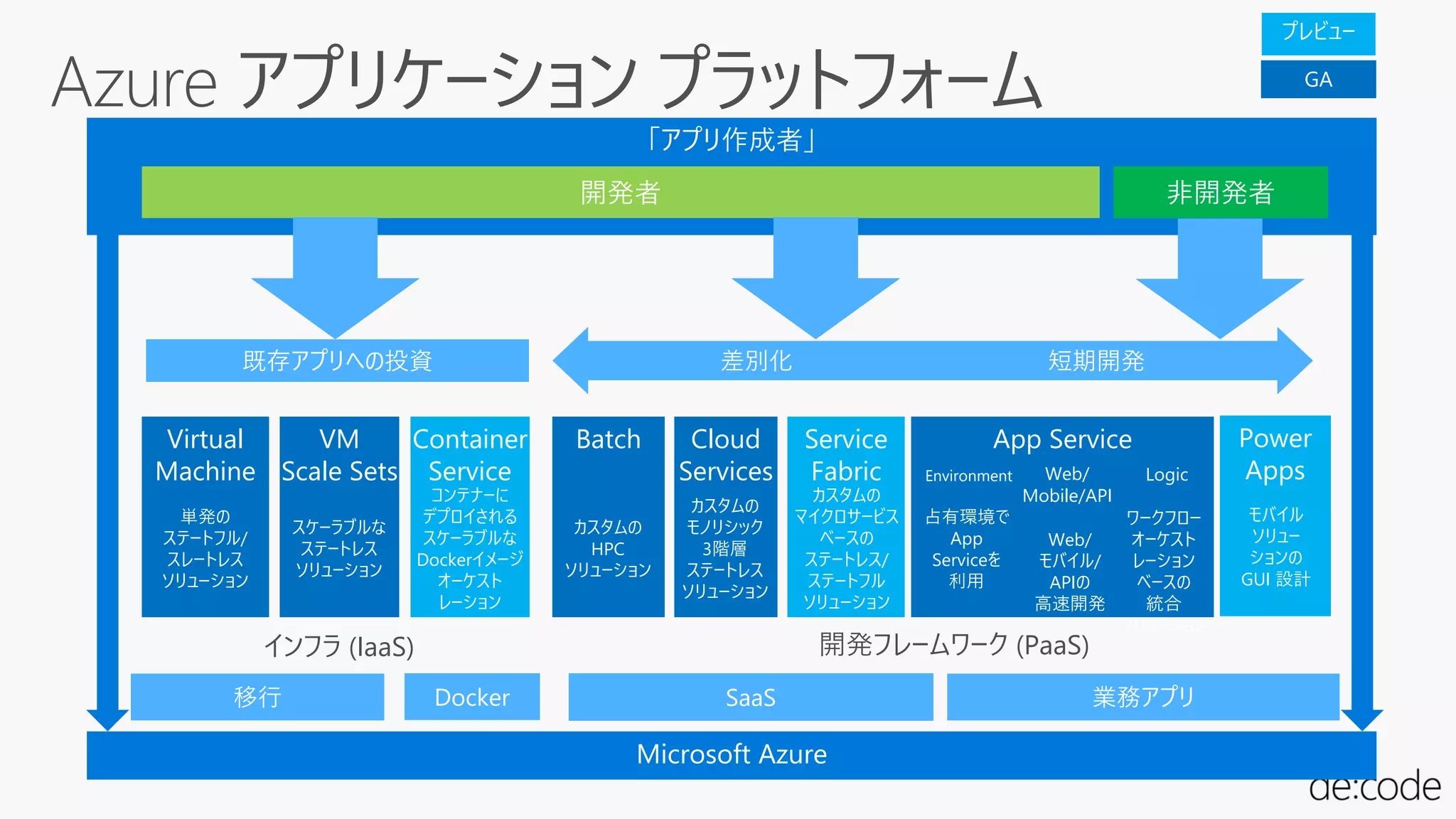

- 8. インフラ (IaaS) 開発フレームワーク(PaaS) プレビュー GA 「アプリ作成者」 開発者 非開発者 Microsoft Azure 業務アプリSaaS移行 Docker Virtual Machine s単発の ステートフル/ スレートレス ソリューション VM Scale Sets スケーラブルな ステートレス ソリューション Container Service コンテナーに デプロイされる スケーラブルな Dockerイメージ オーケスト レーション 差別化 短期開発既存アプリへの投資 Batch カスタムの HPC ソリューション Cloud Services カスタムの モノリシック 3階層 ステートレス ソリューション Service Fabric カスタムの マイクロサービス ベースの ステートレス/ ステートフル ソリューション Power Apps モバイル ソリュー ションの GUI 設計 App Service Web/ モバイル/ APIの 高速開発 ワークフロー オーケスト レーション ベースの 統合 ソリューション LogicWeb/ Mobile/API 占有環境で App Serviceを 利用 Environment

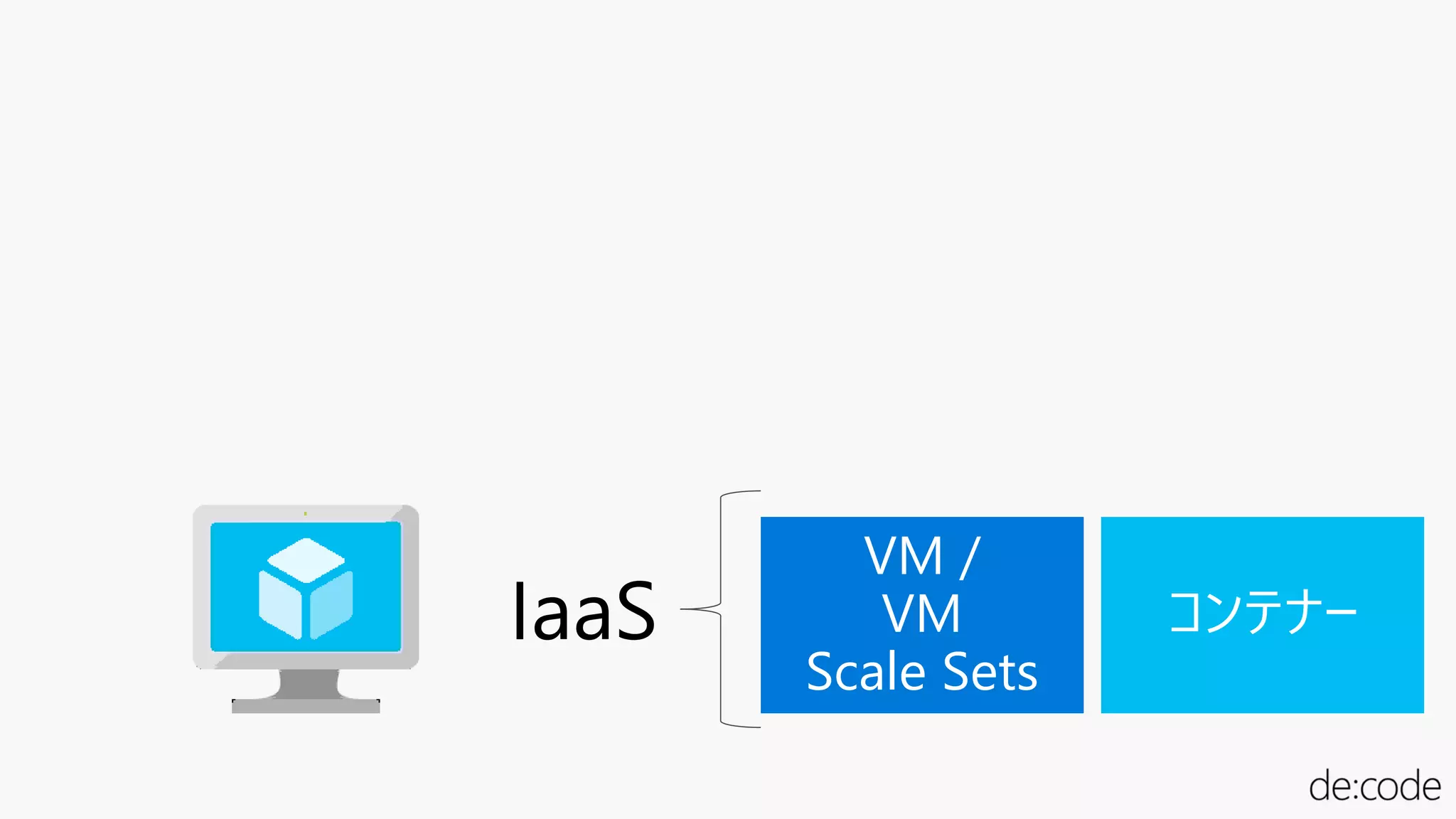

- 9.

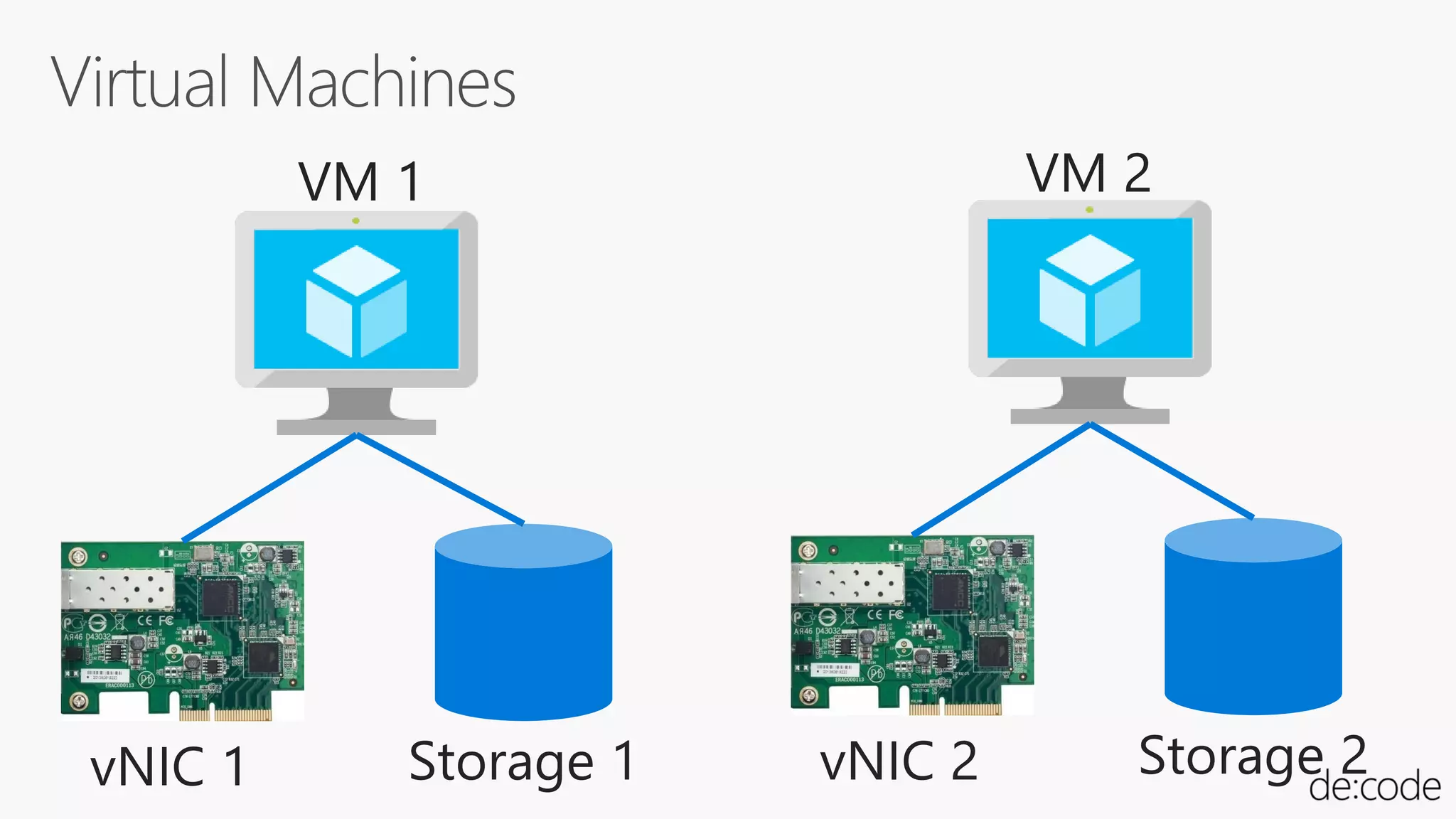

- 10. Storage 1vNIC 1 VM1 Storage 2vNIC 2 VM 2

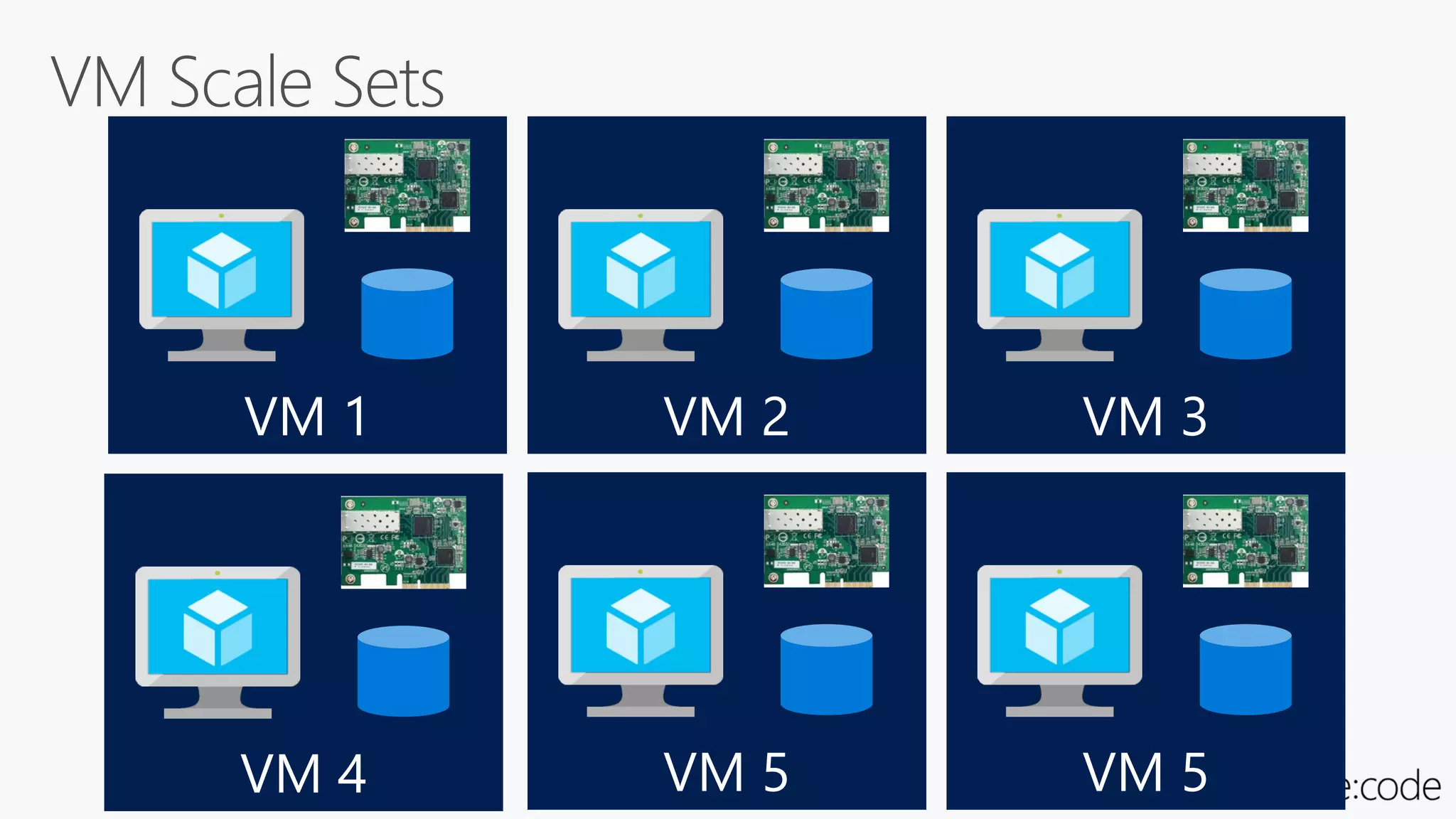

- 11. VM 1 VM2 VM 3 VM 4 VM 5 VM 5

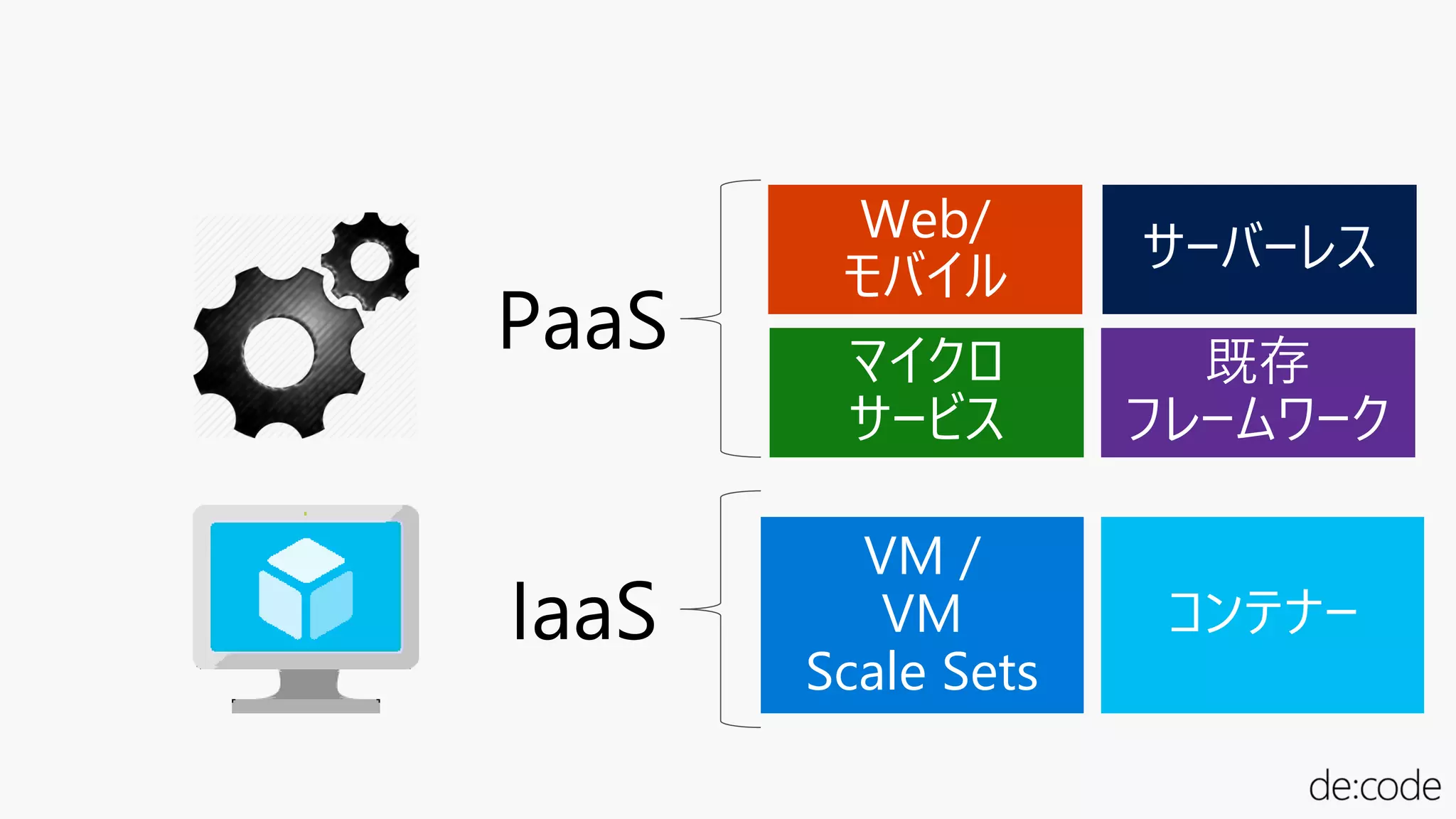

- 13.
- 14. イベント駆動コンピューティングのアプリケーション コンポーネント 例: IoTイベント、ゲーム イベント、運用イベント フル マネージドの Web/モバイル アプリケーション。インフラ管理なし 例: EC サイト、業務アプリ、サポート Web サイト アジャイルな複数コンポーネントを備えた、大規模で可用性の高いアプリ 例: 大規模オンライン ゲーム、大規模サイト/業務アプリ フレームワーク/ランタイム/アプリケーション モデルに重点を置いたアプリ 例: 既存のエンタープライズ/業務アプリ、既存コンポーネントでのスケール アウト

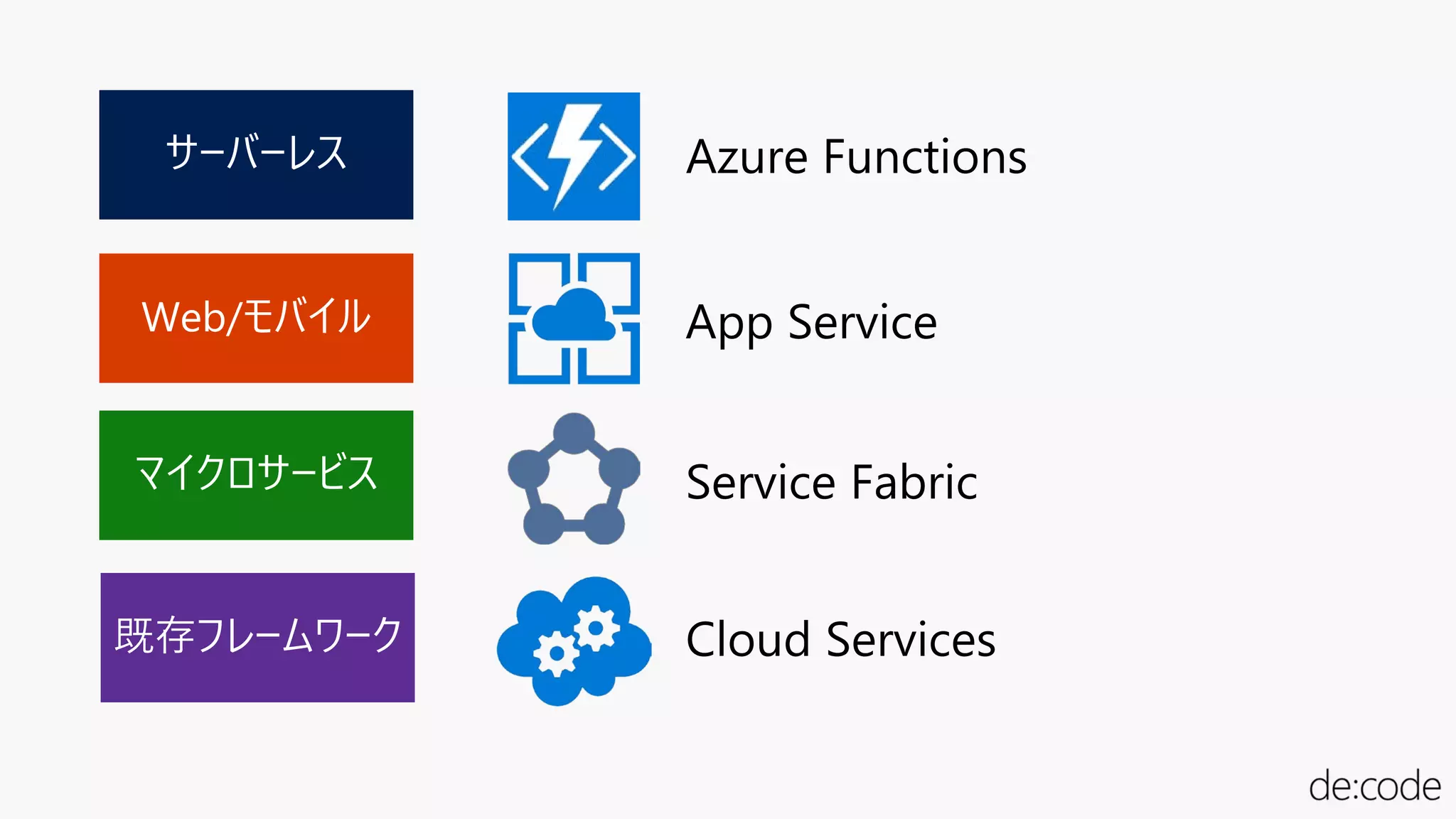

- 15. App Service Service Fabric CloudServices Azure Functions

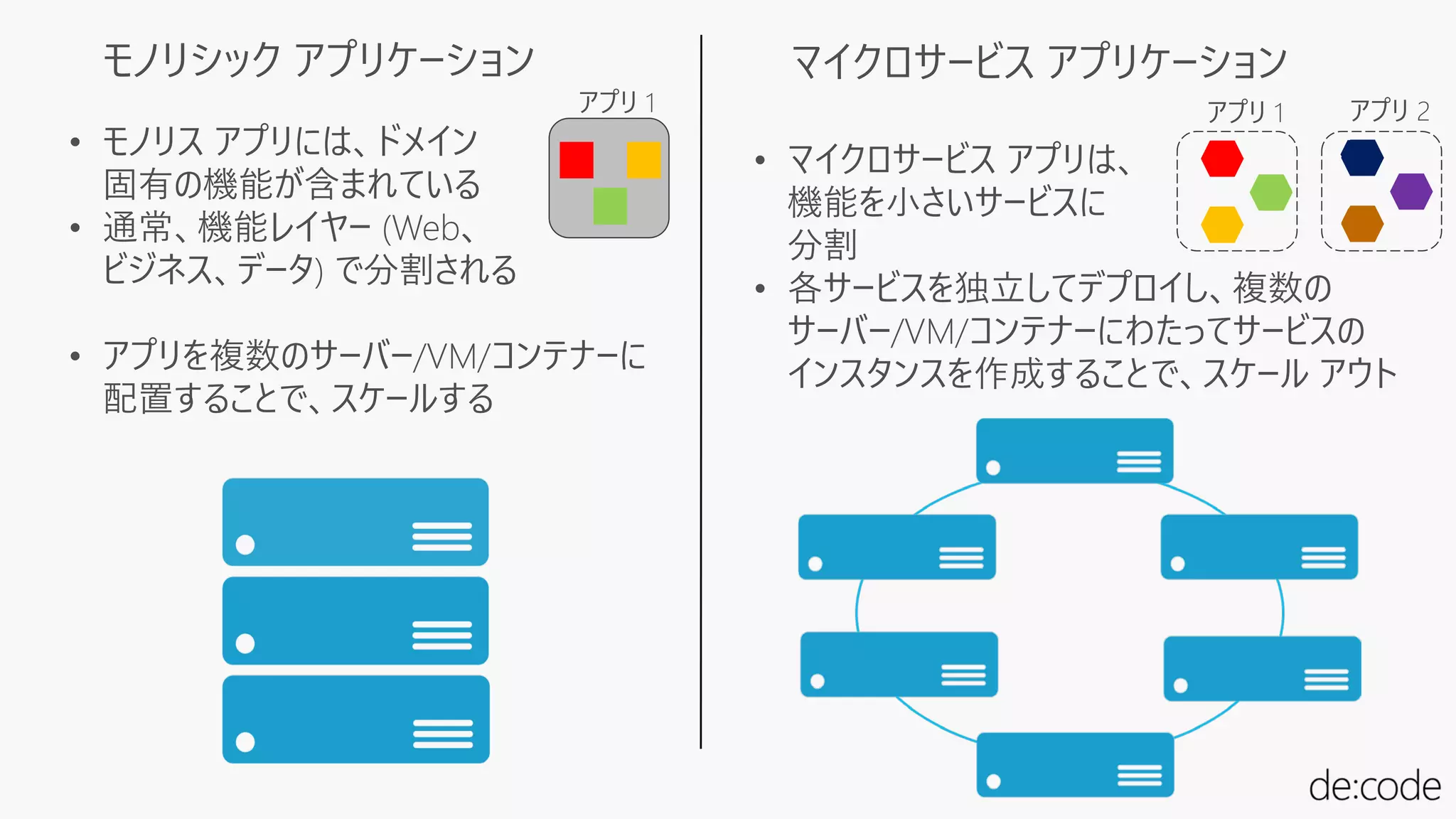

- 19. モノリシック アプリケーション マイクロサービスアプリケーション • マイクロサービス アプリは、 機能を小さいサービスに 分割 • 各サービスを独立してデプロイし、複数の サーバー/VM/コンテナーにわたってサービスの インスタンスを作成することで、スケール アウト • モノリス アプリには、ドメイン 固有の機能が含まれている • 通常、機能レイヤー (Web、 ビジネス、データ) で分割される • アプリを複数のサーバー/VM/コンテナーに 配置することで、スケールする アプリ 1 アプリ 1 アプリ 2

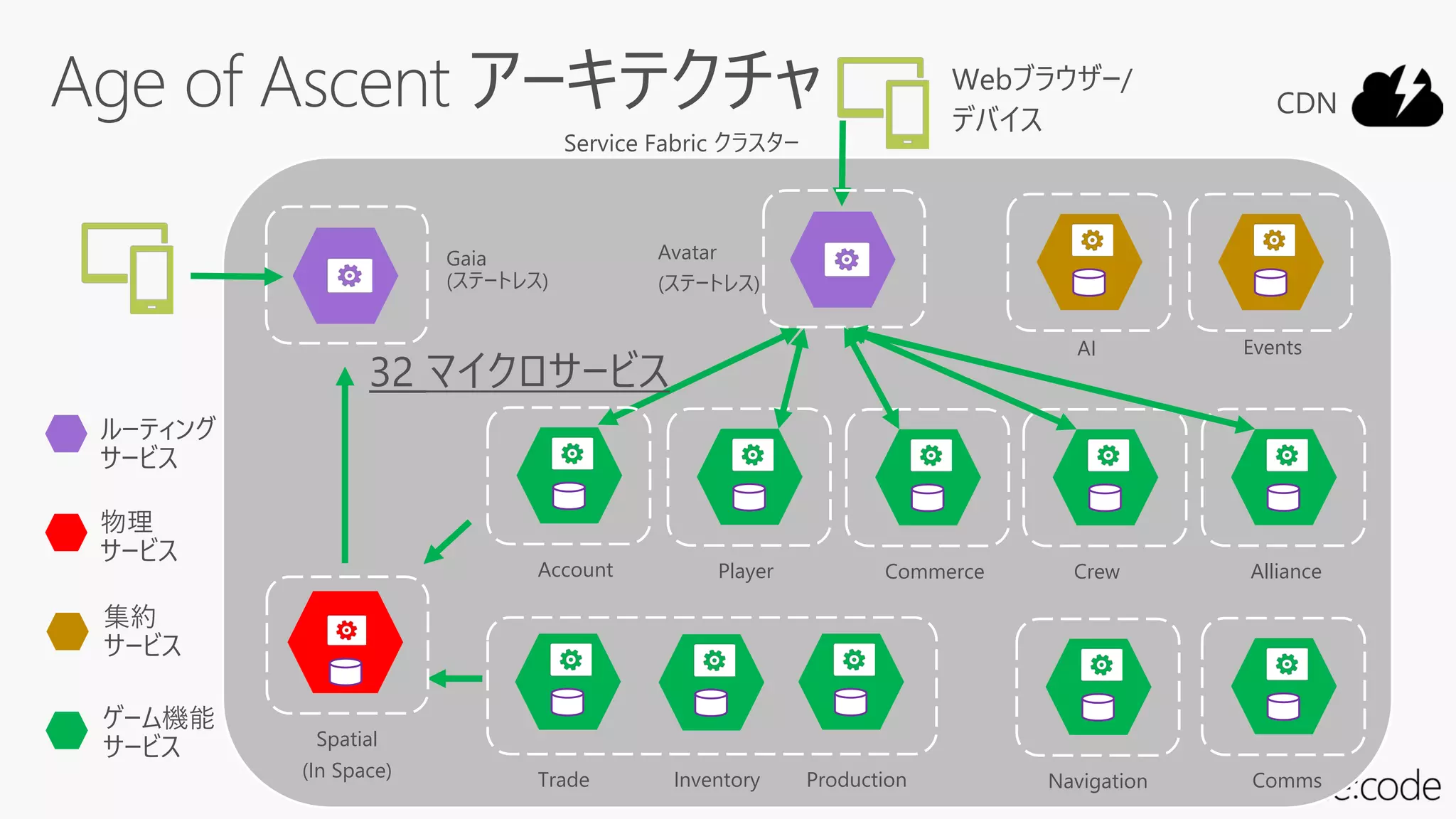

- 21. Service Fabric クラスター Spatial (InSpace) Gaia (ステートレス) Trade Inventory Production CommsNavigation PlayerAccount CrewCommerce Alliance Avatar (ステートレス) AI Events Webブラウザー/ デバイス ゲーム機能 サービス CDN 集約 サービス 物理 サービス ルーティング サービス
- 24.

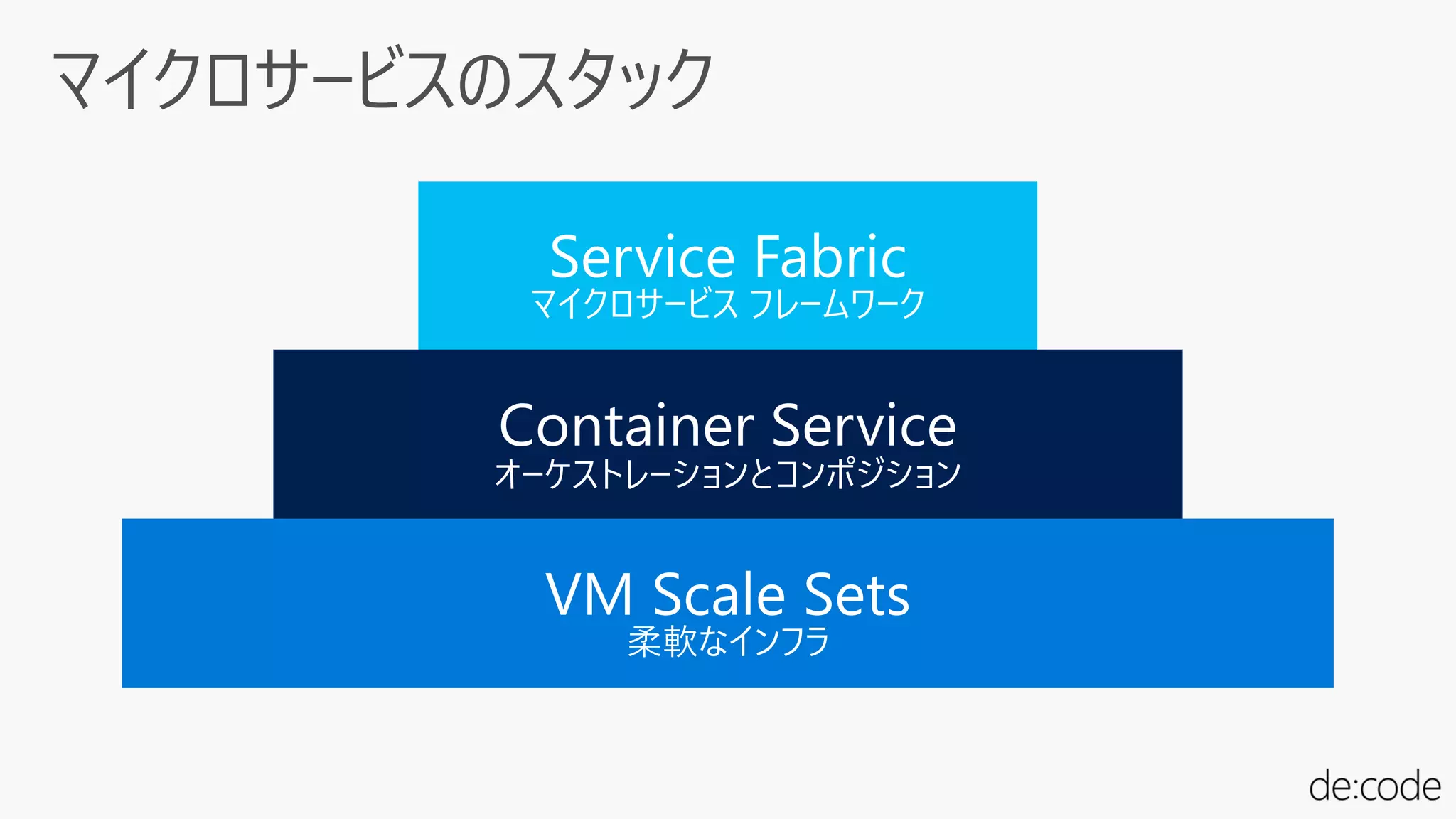

- 25.
- 27.

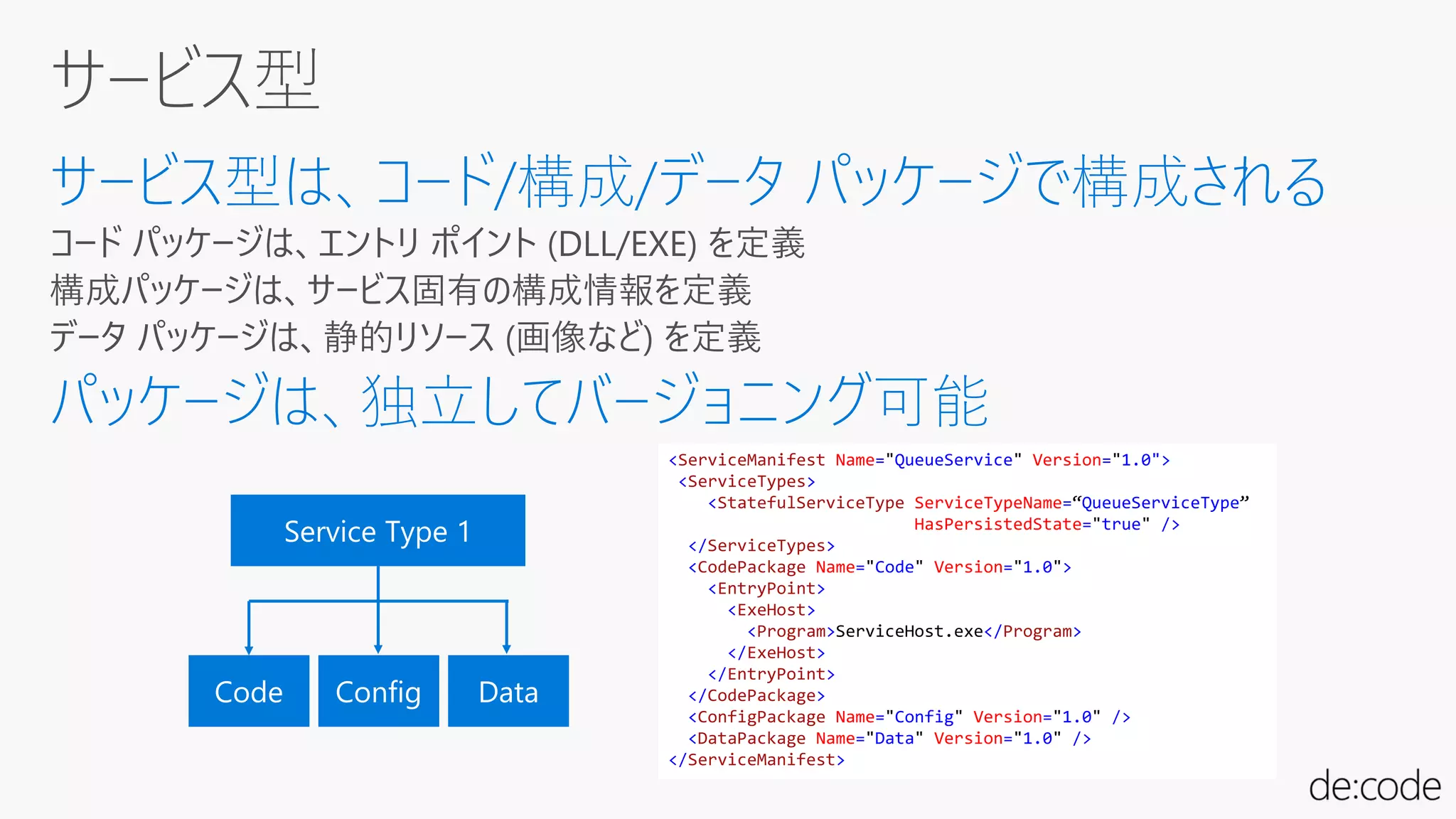

- 30. <ServiceManifest Name="QueueService" Version="1.0"> <ServiceTypes> <StatefulServiceTypeServiceTypeName=“QueueServiceType” HasPersistedState="true" /> </ServiceTypes> <CodePackage Name="Code" Version="1.0"> <EntryPoint> <ExeHost> <Program>ServiceHost.exe</Program> </ExeHost> </EntryPoint> </CodePackage> <ConfigPackage Name="Config" Version="1.0" /> <DataPackage Name="Data" Version="1.0" /> </ServiceManifest>
- 32.

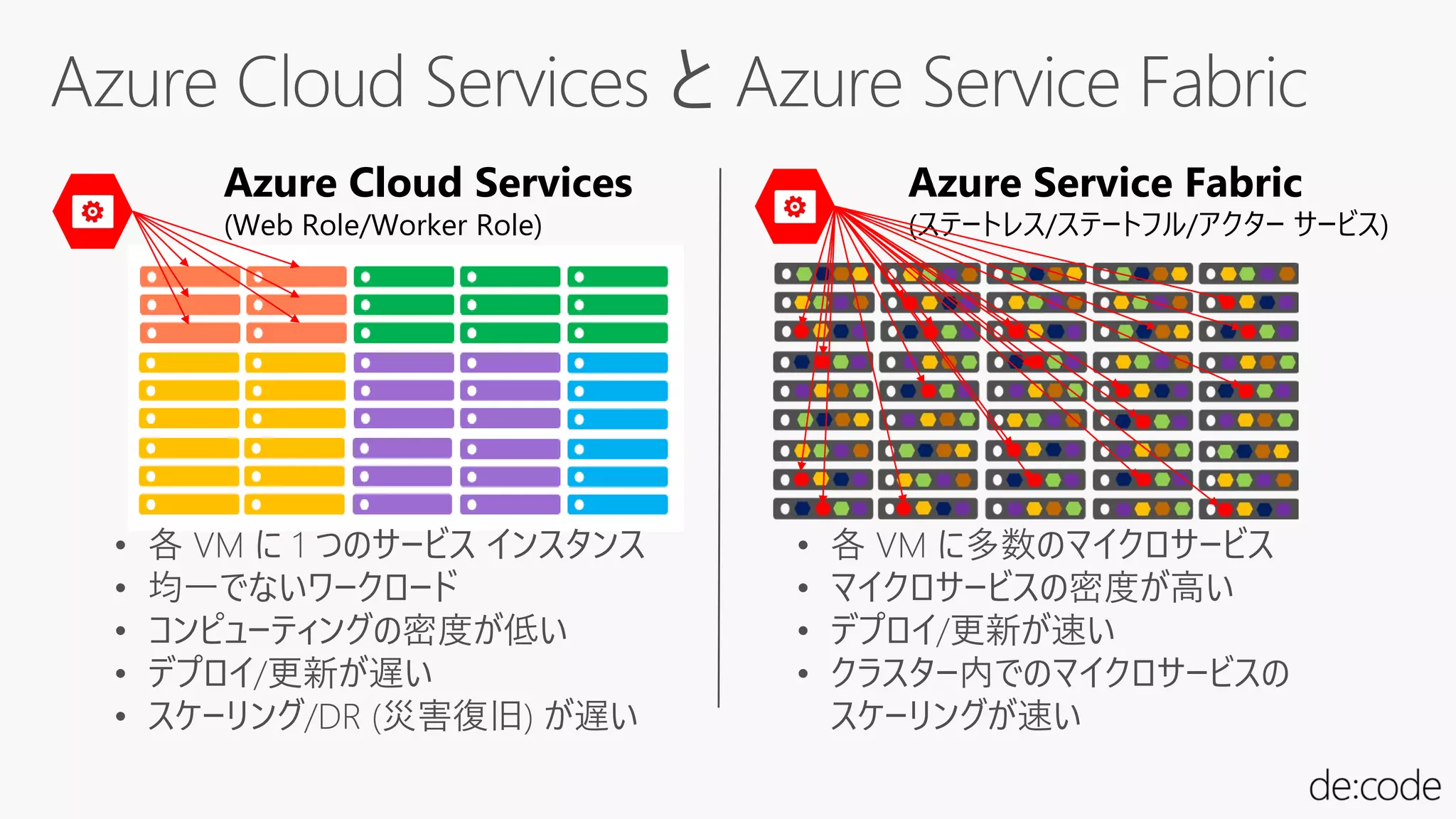

- 34. Azure Cloud Services (WebRole/Worker Role) Azure Service Fabric (ステートレス/ステートフル/アクター サービス) • 各 VM に 1 つのサービス インスタンス • 均一でないワークロード • コンピューティングの密度が低い • デプロイ/更新が遅い • スケーリング/DR (災害復旧) が遅い • 各 VM に多数のマイクロサービス • マイクロサービスの密度が高い • デプロイ/更新が速い • クラスター内でのマイクロサービスの スケーリングが速い
- 35.
- 39.

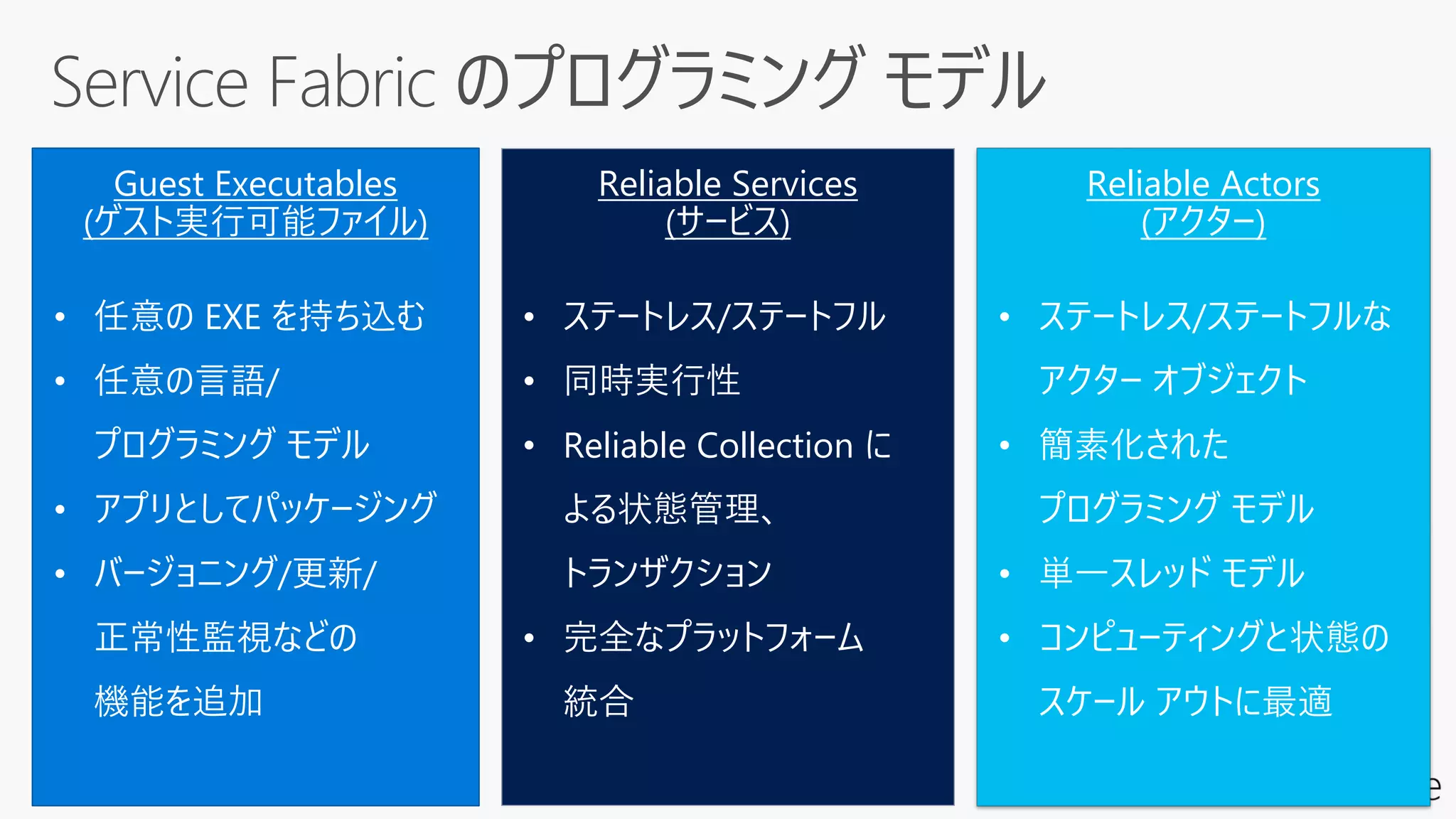

- 41. Guest Executables (ゲスト実行可能ファイル) • 任意のEXE を持ち込む • 任意の言語/ プログラミング モデル • アプリとしてパッケージング • バージョニング/更新/ 正常性監視などの 機能を追加 Reliable Services (サービス) • ステートレス/ステートフル • 同時実行性 • Reliable Collection に よる状態管理、 トランザクション • 完全なプラットフォーム 統合 Reliable Actors (アクター) • ステートレス/ステートフルな アクター オブジェクト • 簡素化された プログラミング モデル • 単一スレッド モデル • コンピューティングと状態の スケール アウトに最適

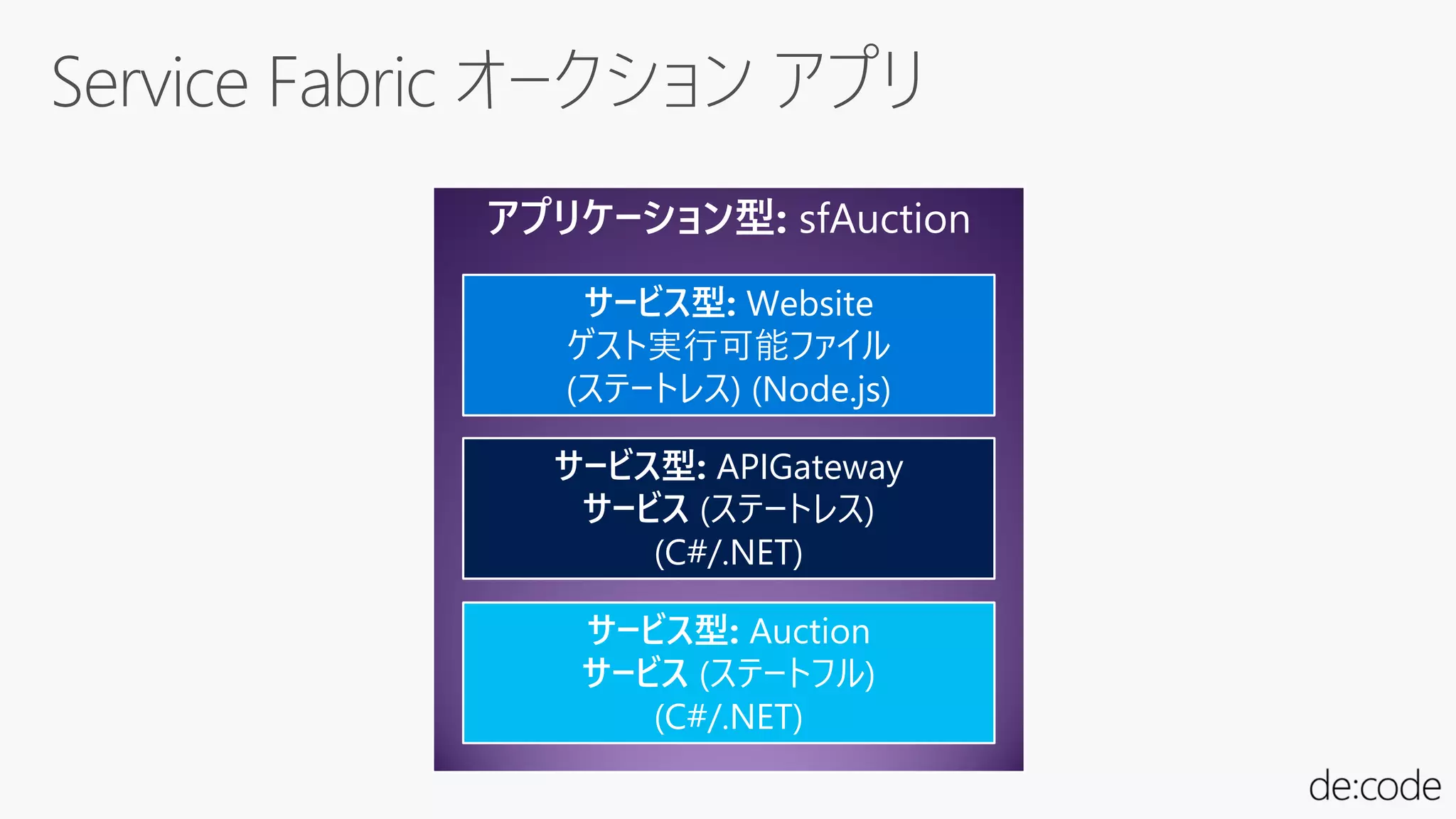

- 42. アプリケーション型: sfAuction サービス型: Website ゲスト実行可能ファイル (ステートレス)(Node.js) サービス型: Auction サービス (ステートフル) (C#/.NET) サービス型: APIGateway サービス (ステートレス) (C#/.NET)

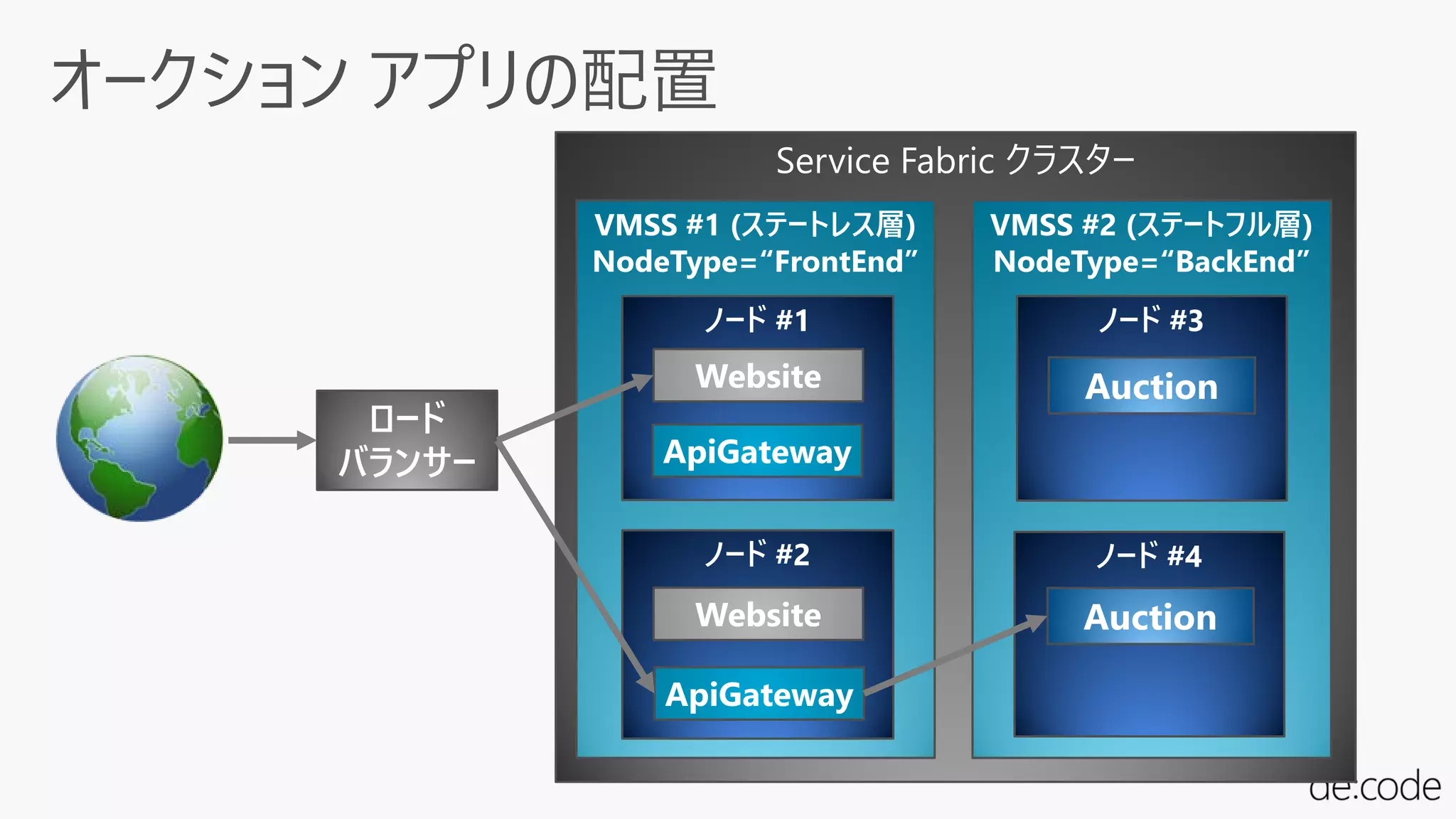

- 43. Service Fabric クラスター ロード バランサー VMSS#1 (ステートレス層) NodeType=“FrontEnd” ノード #1 Website ApiGateway ノード #2 Website ApiGateway VMSS #2 (ステートフル層) NodeType=“BackEnd” ノード #3 Auction ノード #4 Auction
- 44.

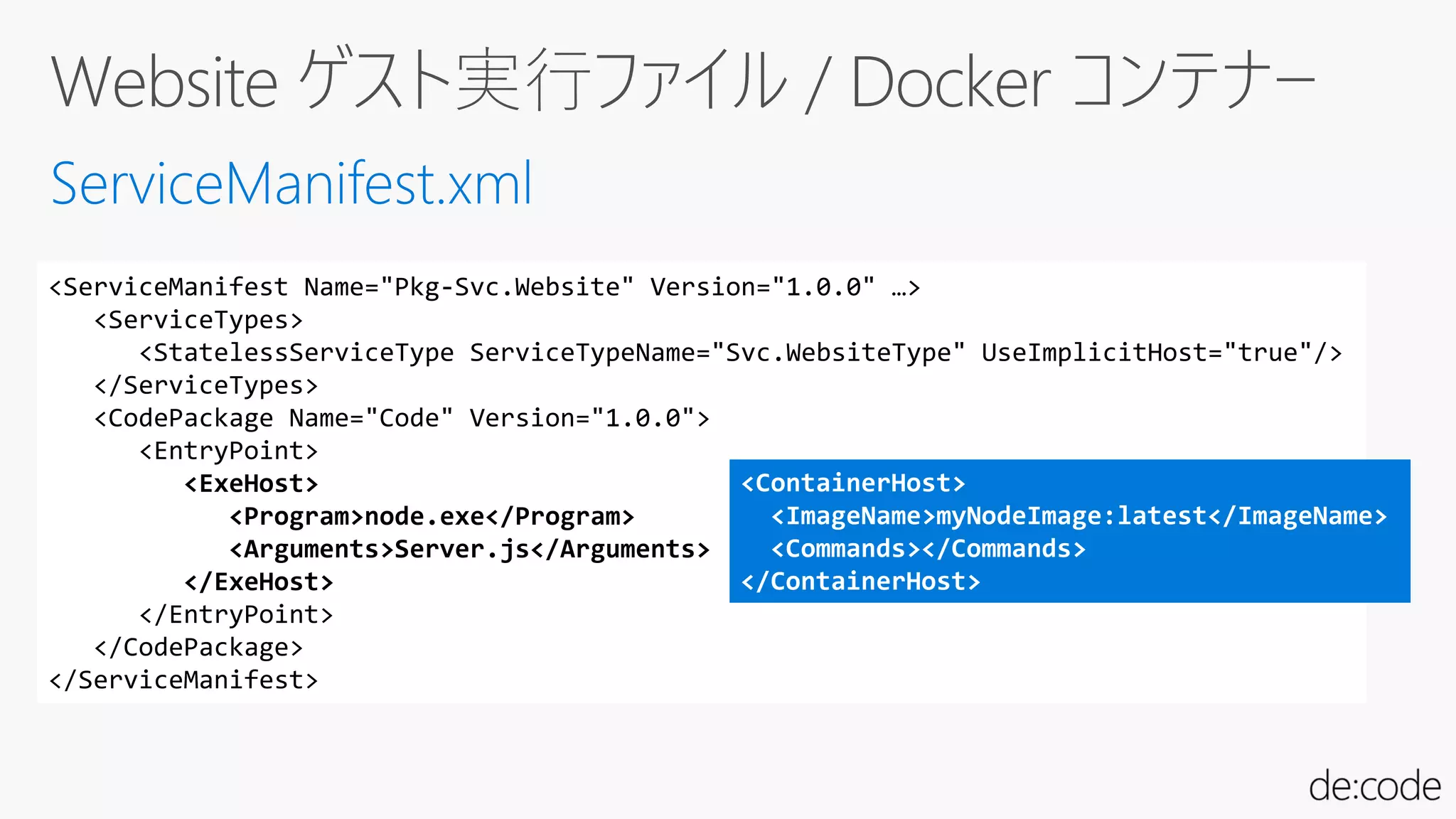

- 45. <ServiceManifest Name="Pkg-Svc.Website" Version="1.0.0"…> <ServiceTypes> <StatelessServiceType ServiceTypeName="Svc.WebsiteType" UseImplicitHost="true"/> </ServiceTypes> <CodePackage Name="Code" Version="1.0.0"> <EntryPoint> <ExeHost> <Program>node.exe</Program> <Arguments>Server.js</Arguments> </ExeHost> </EntryPoint> </CodePackage> </ServiceManifest> <ContainerHost> <ImageName>myNodeImage:latest</ImageName> <Commands></Commands> </ContainerHost>
- 46. サービス型: Website ゲスト実行可能ファイル (ステートレス) (Node.js) サービス型:APIGateway サービス (ステートレス) (C#/.NET)

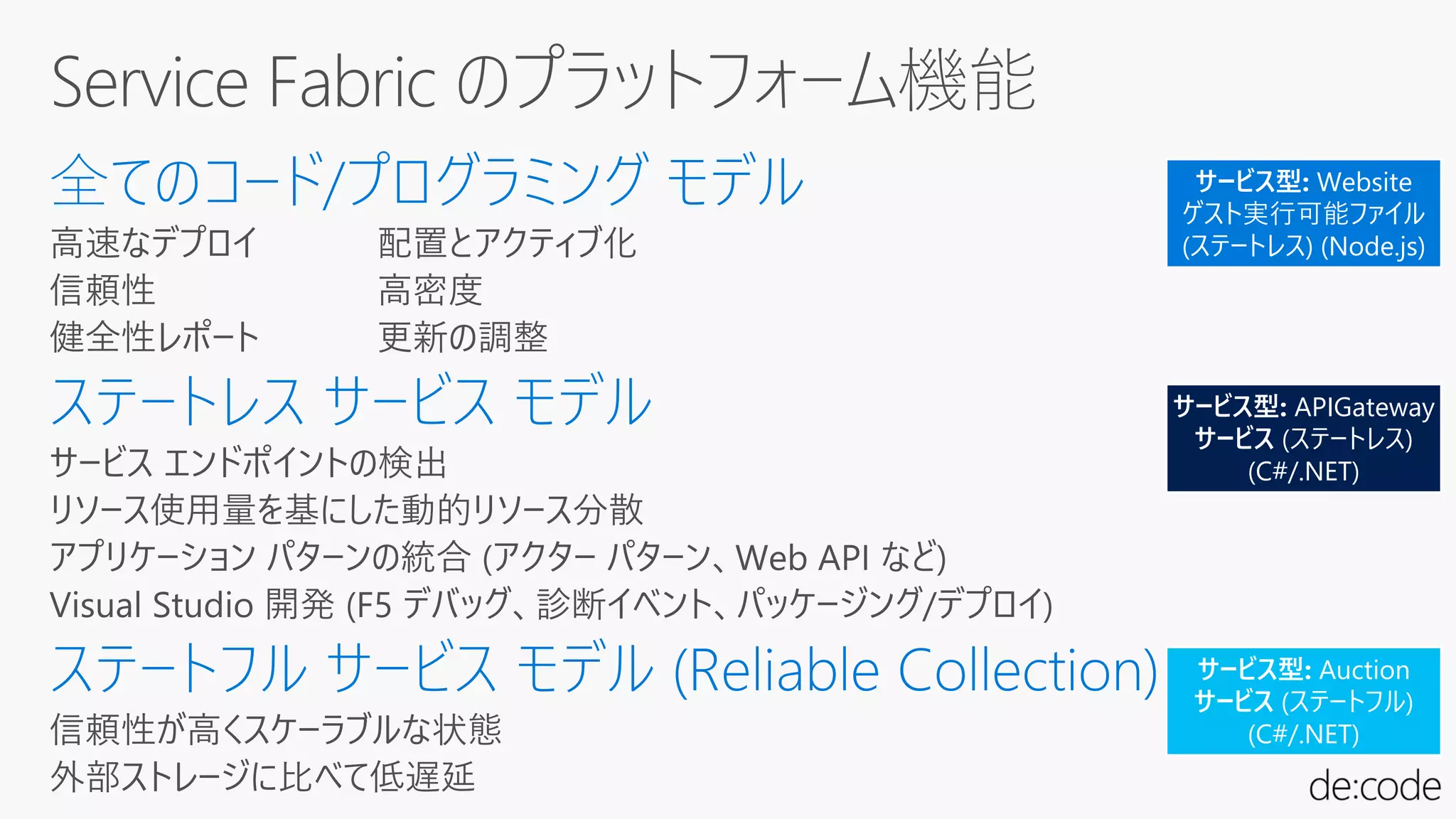

- 47. サービス型: Website ゲスト実行可能ファイル (ステートレス) (Node.js) サービス型:Auction サービス (ステートフル) (C#/.NET) サービス型: APIGateway サービス (ステートレス) (C#/.NET)

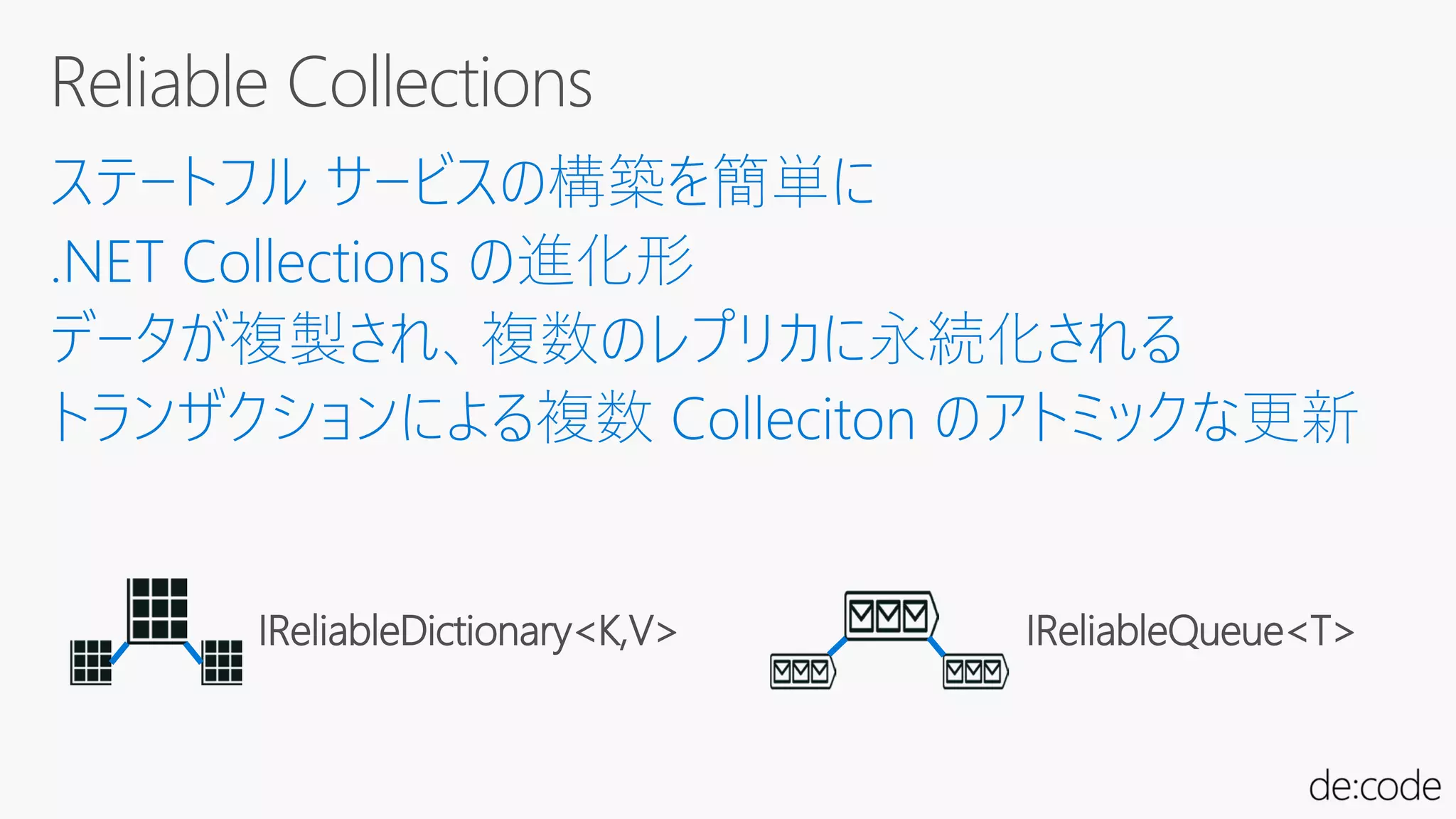

- 48.

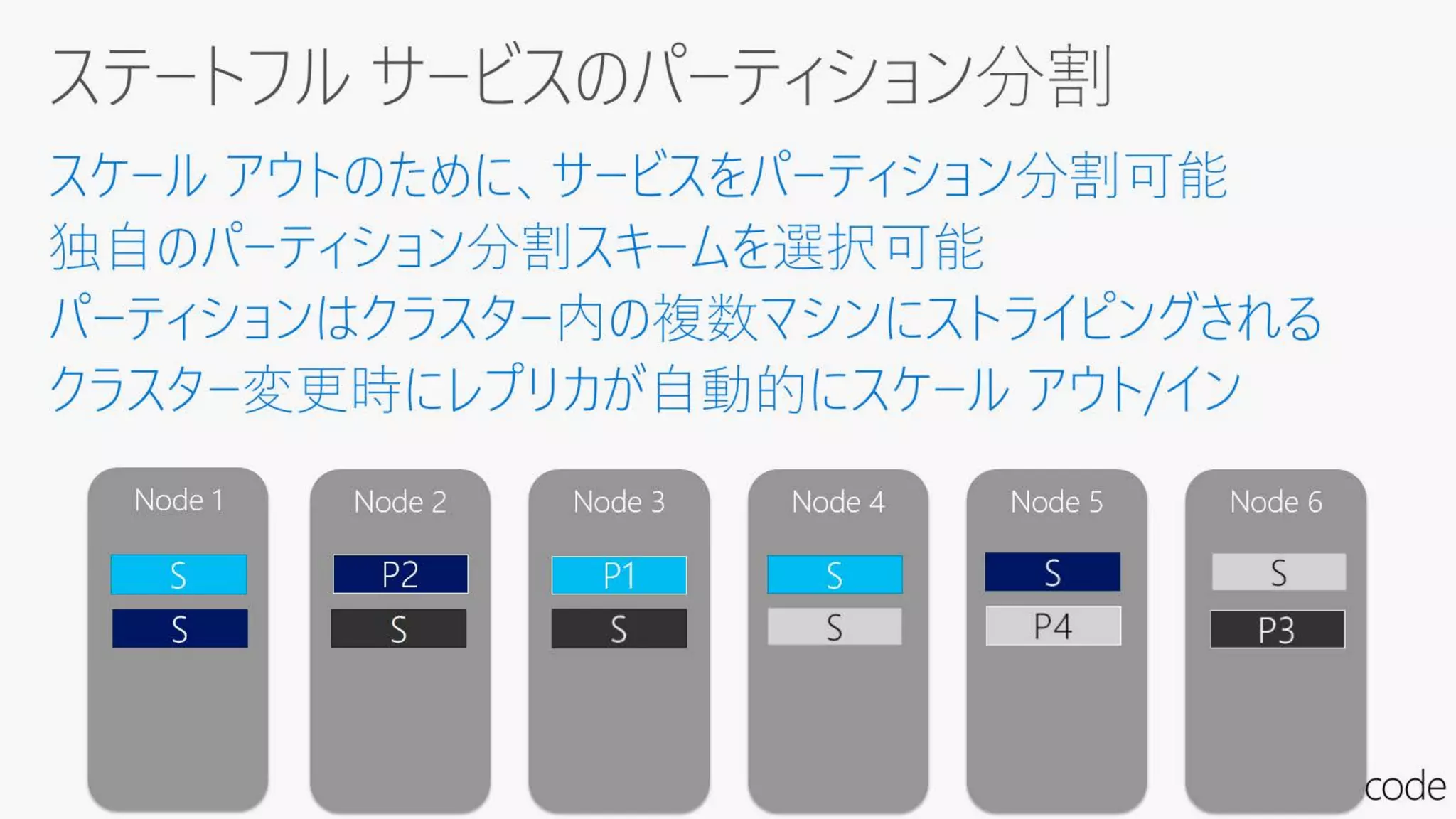

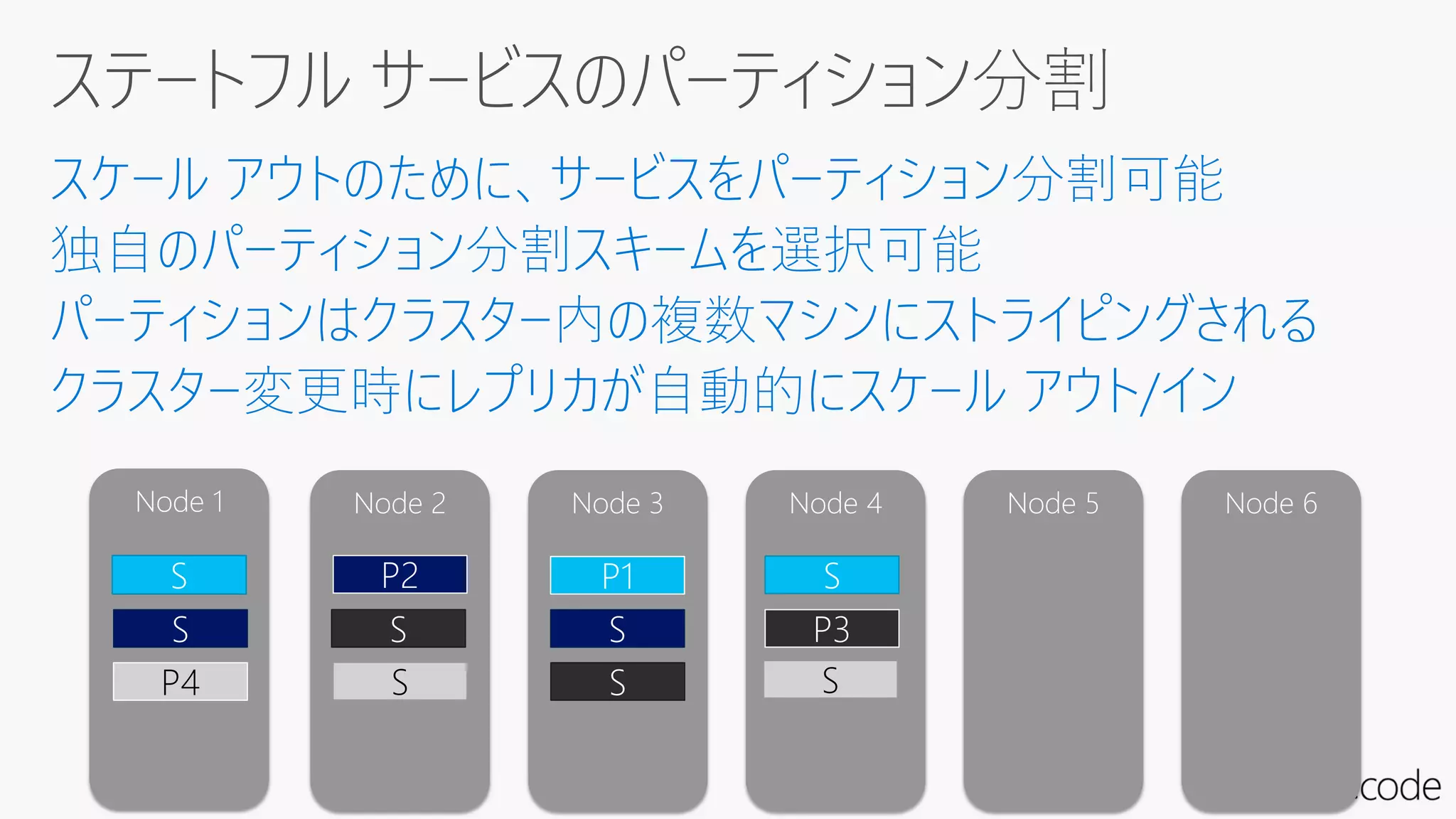

- 49. Node 5Node 4Node3 Node 6Node 2Node 1 P2 S S S P4 S P1 S P3S S S
- 51.

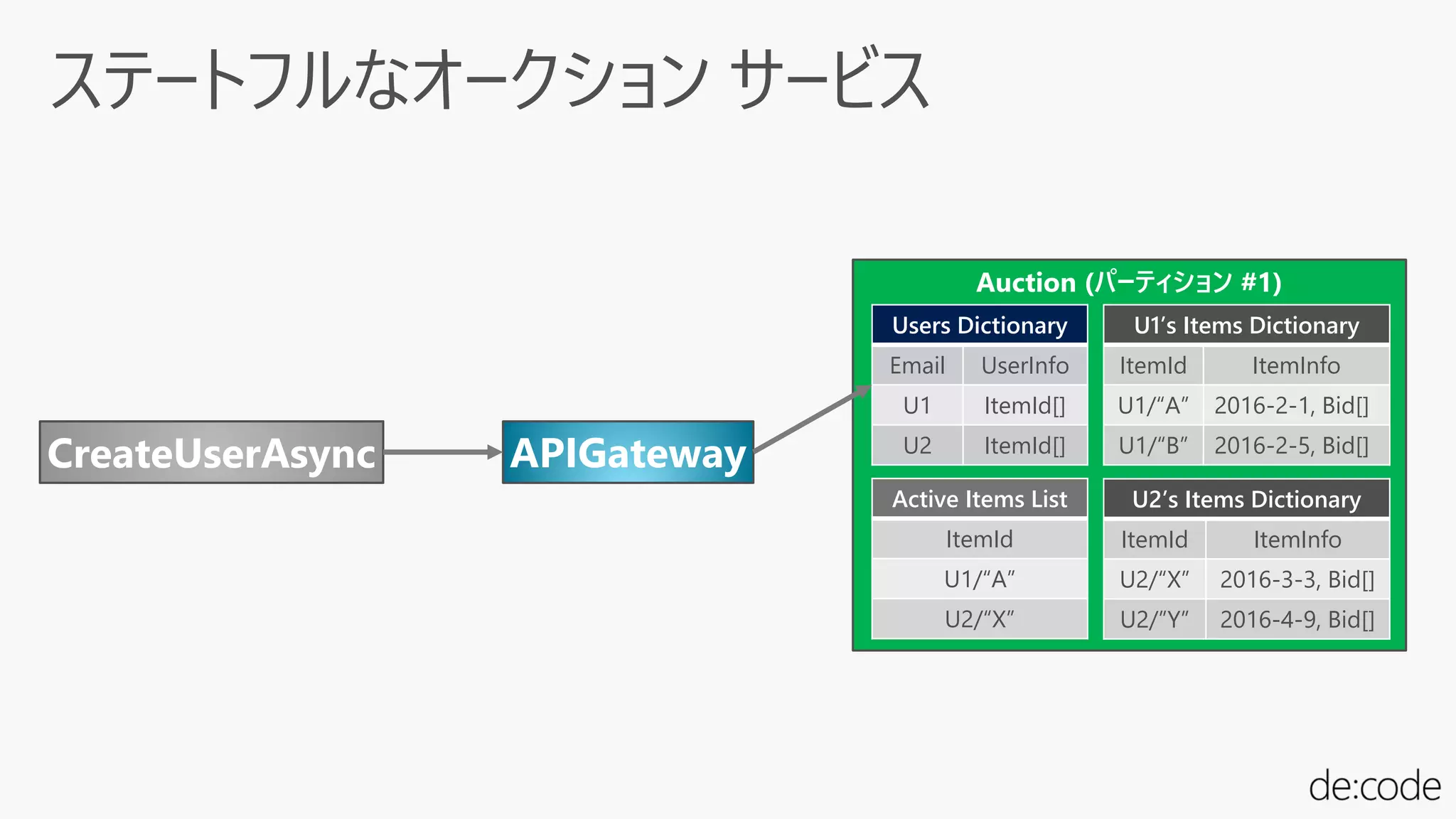

- 52. Auction (パーティション #1) UsersDictionary Email UserInfo U1 ItemId[] U2 ItemId[] Active Items List ItemId U1/“A” U2/“X” U1’s Items Dictionary ItemId ItemInfo U1/“A” 2016-2-1, Bid[] U1/“B” 2016-2-5, Bid[] U2’s Items Dictionary ItemId ItemInfo U2/“X” 2016-3-3, Bid[] U2/”Y” 2016-4-9, Bid[] APIGatewayCreateUserAsync
- 53.
- 54.
- 55. 自己紹介 • Eduardo GONZALEZ •日本ビジネスシステムズ株式会社 • 社会システムデザインセンター • テクニカルマネージャー • R&D、プロトタイプ開発、機械学習 @wm_eddie
- 56. 概要 • AO2.0の概要 • アーキテクチャ/深層学習モデルのマイクロサービス化 •Service Fabricを選んだ理由
- 57.

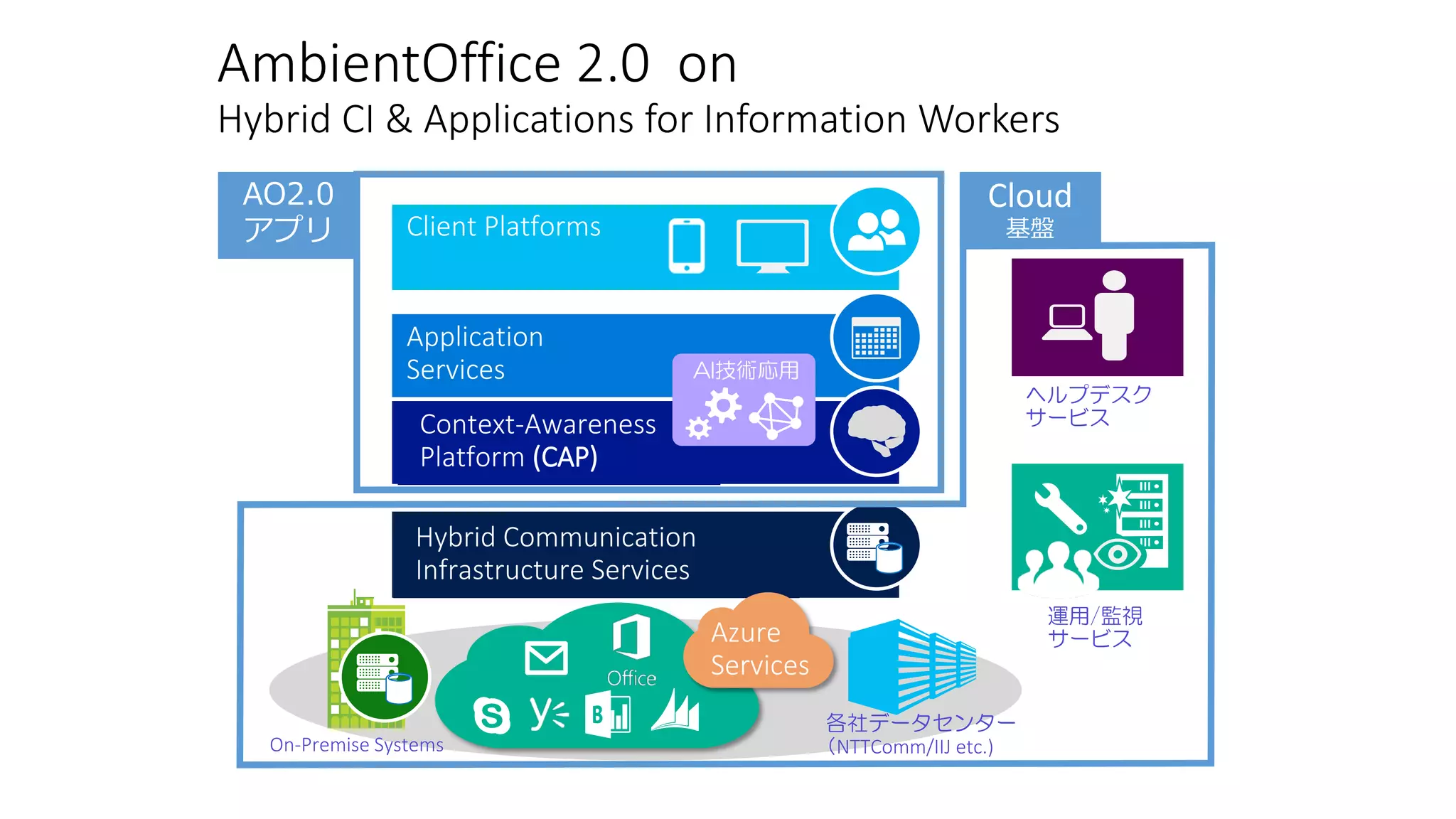

- 58. AmbientOffice 2.0 on HybridCI & Applications for Information Workers ヘルプデスク サービス Client Platforms Context-Awareness Platform (CAP) Application Services Hybrid Communication Infrastructure Services 各社データセンター （NTTComm/IIJ etc.) 運用/監視 サービスAzure Services On-Premise Systems AI技術応用 AO2.0 アプリ Cloud 基盤
- 59. AMI (Augmented MindIntelligence)

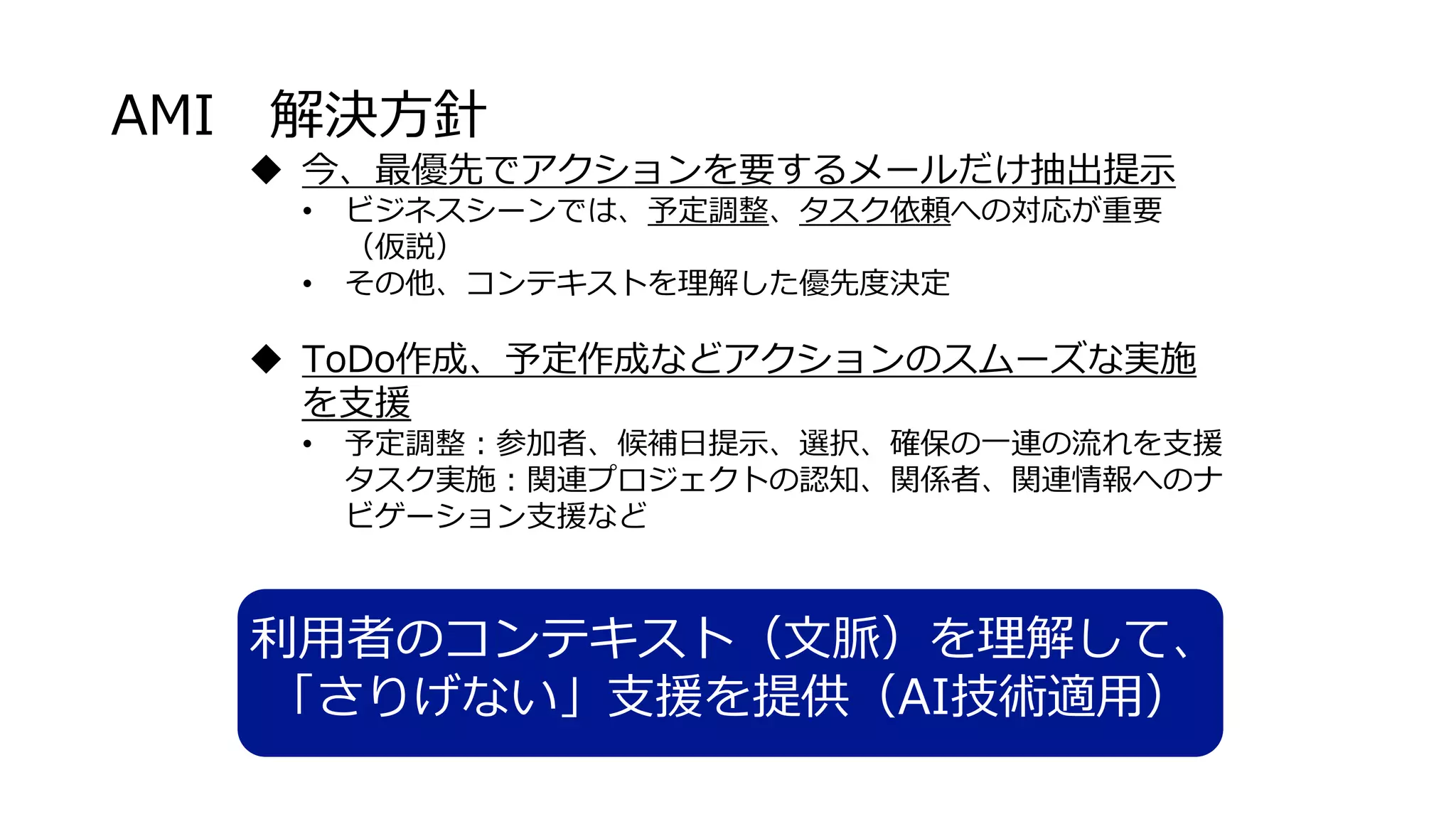

- 60. AMI 解決方針 今、最優先でアクションを要するメールだけ抽出提示 •ビジネスシーンでは、予定調整、タスク依頼への対応が重要 （仮説） • その他、コンテキストを理解した優先度決定 ToDo作成、予定作成などアクションのスムーズな実施 を支援 • 予定調整：参加者、候補日提示、選択、確保の一連の流れを支援 タスク実施：関連プロジェクトの認知、関係者、関連情報へのナ ビゲーション支援など 利用者のコンテキスト（文脈）を理解して、 「さりげない」支援を提供（AI技術適用）
- 61.
- 62.
- 63. 8080 443 App Gateway JBSCAPApp CortexApp TestCAPApp Office365 HDInsight DocumentDB Blob Storage VSTS Build Build Agent AO2SFCTest Node1 Node2 Node3 Node4 Node5 LB VNet Service Fabric Cluster AO2DB AO2Store AO2API AO2Build

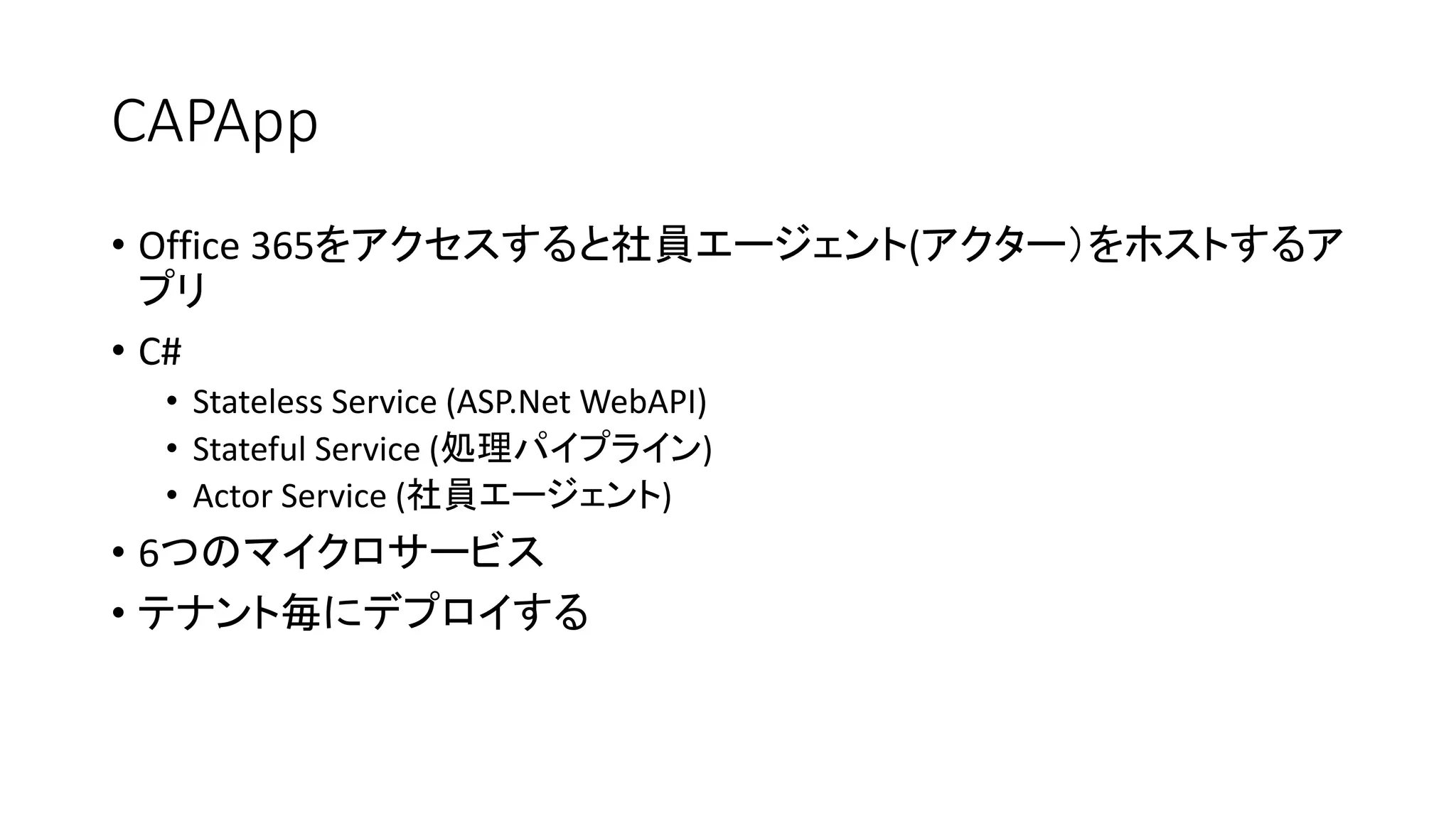

- 64. CAPApp • Office 365をアクセスすると社員エージェント(アクター）をホストするア プリ •C# • Stateless Service (ASP.Net WebAPI) • Stateful Service (処理パイプライン) • Actor Service (社員エージェント) • 6つのマイクロサービス • テナント毎にデプロイする

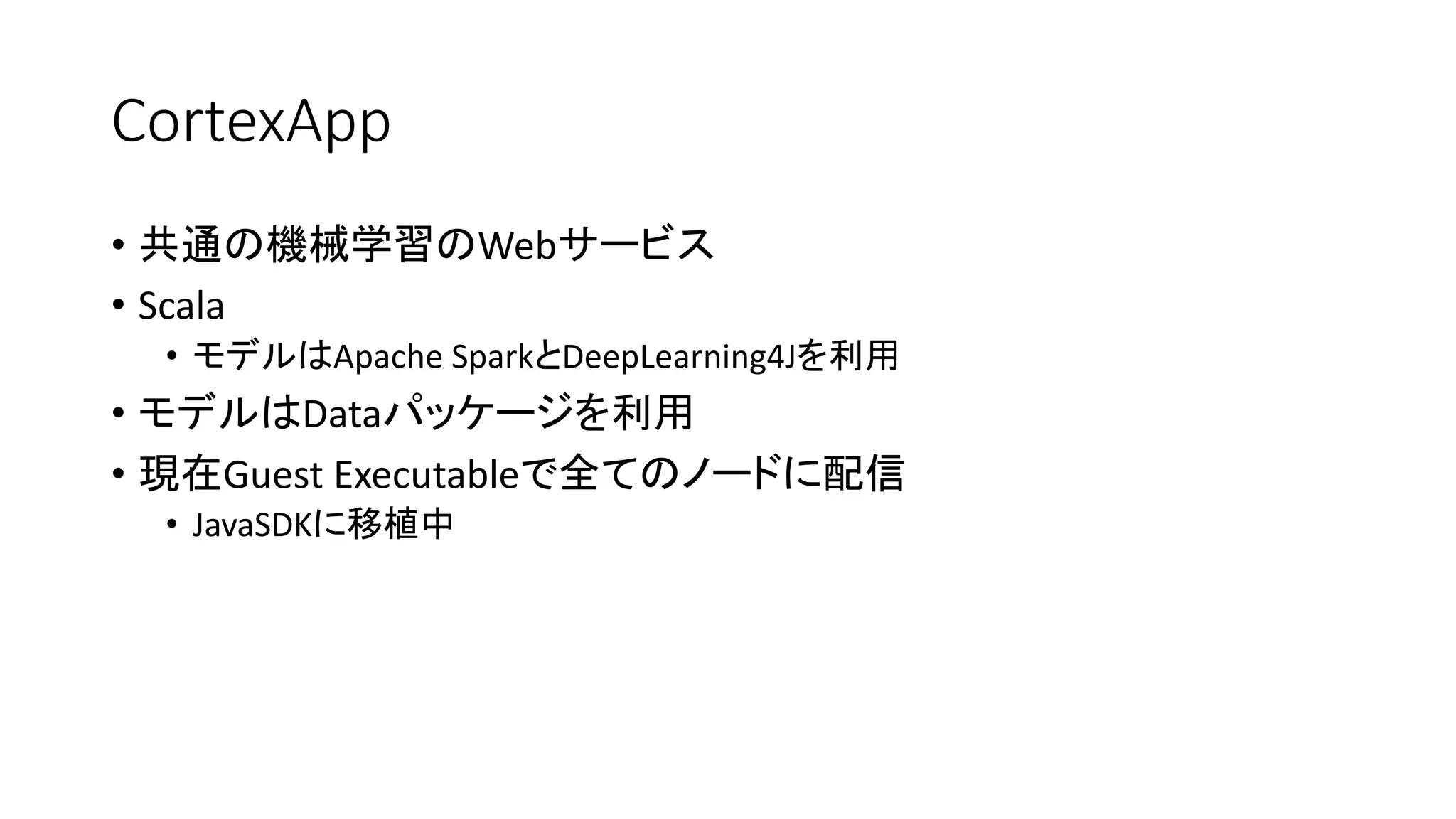

- 65. CortexApp • 共通の機械学習のWebサービス • Scala •モデルはApache SparkとDeepLearning4Jを利用 • モデルはDataパッケージを利用 • 現在Guest Executableで全てのノードに配信 • JavaSDKに移植中

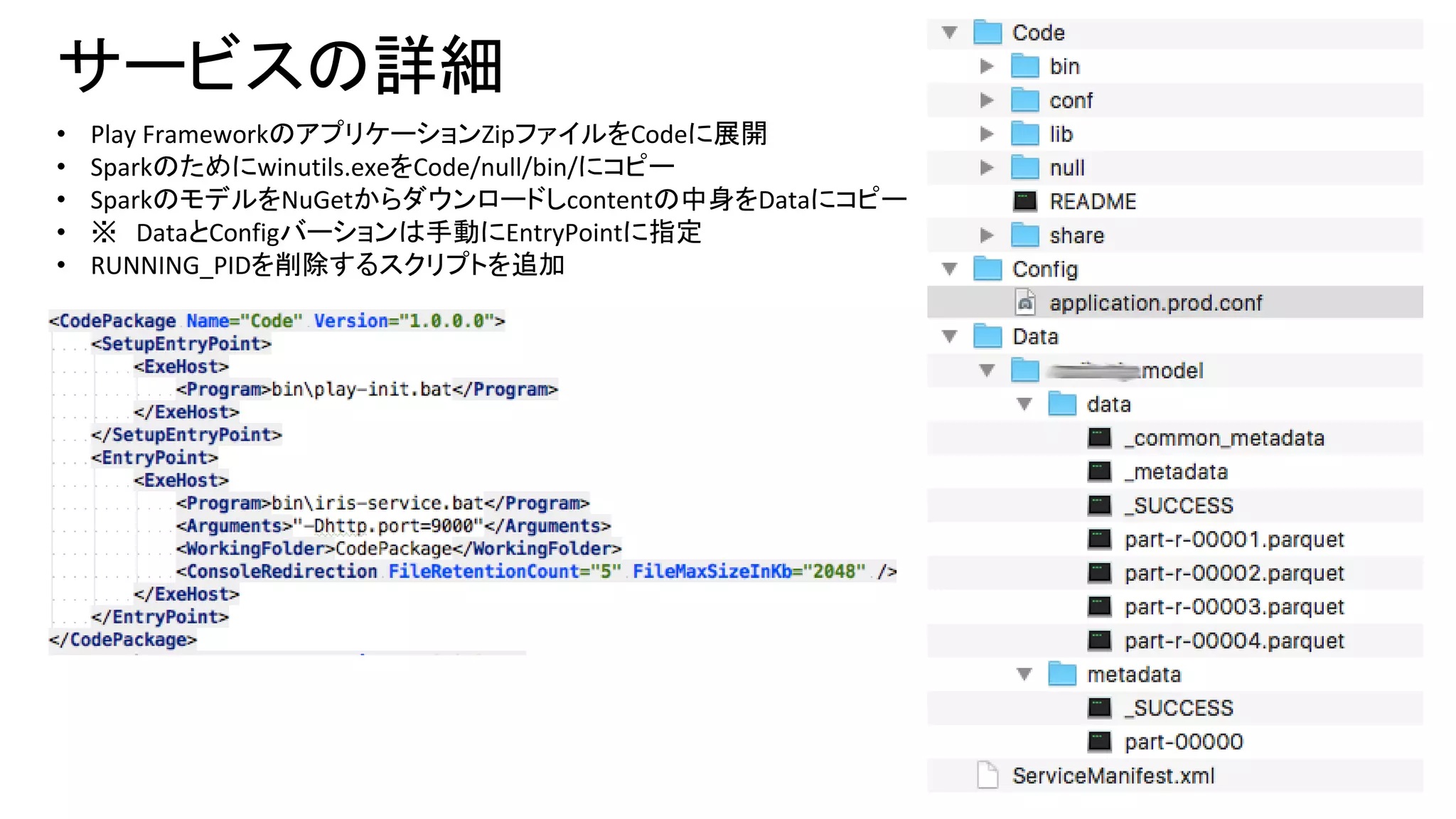

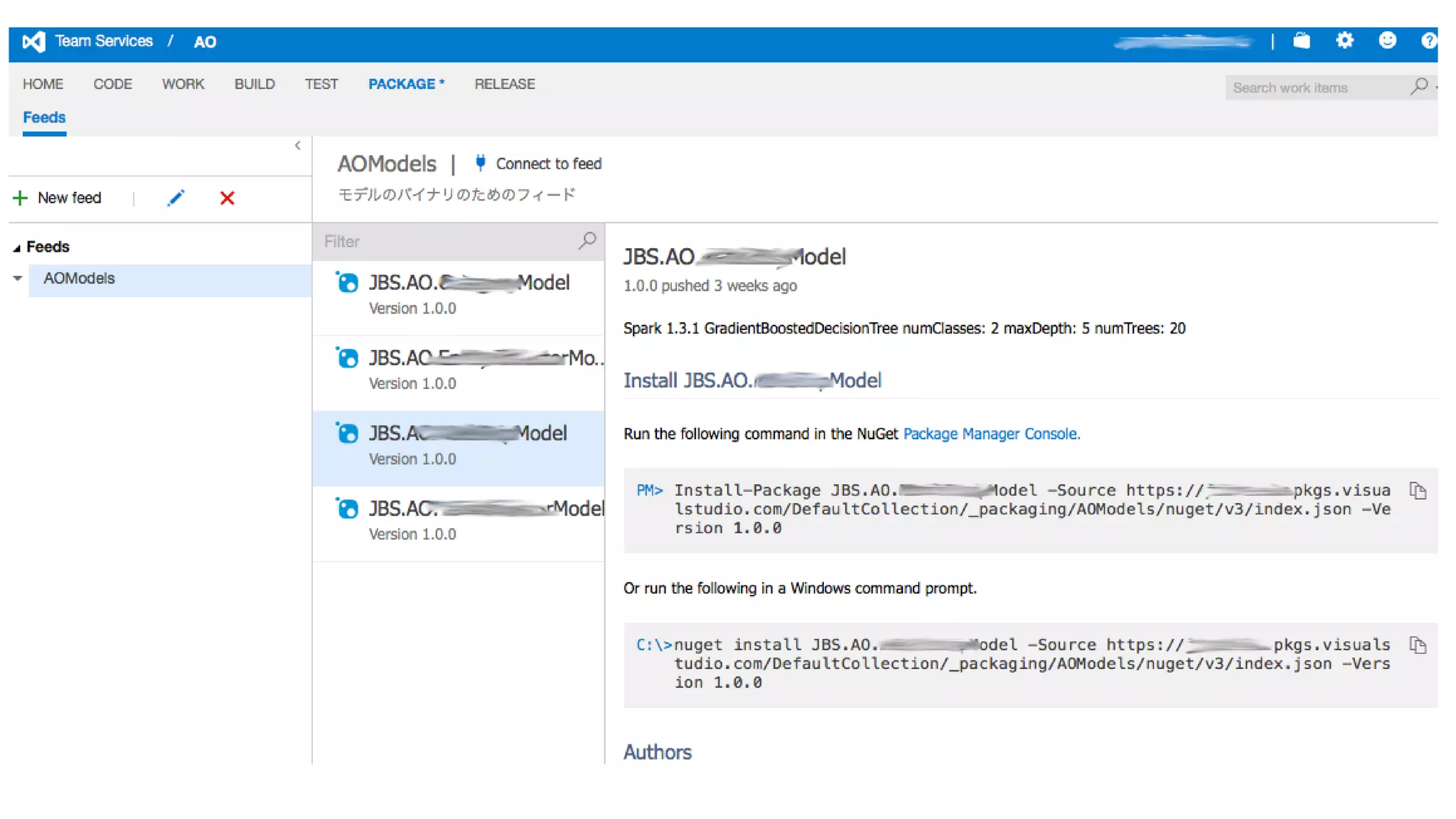

- 66. • Play FrameworkのアプリケーションZipファイルをCodeに展開 •Sparkのためにwinutils.exeをCode/null/bin/にコピー • SparkのモデルをNuGetからダウンロードしcontentの中身をDataにコピー • ※ DataとConfigバーションは手動にEntryPointに指定 • RUNNING_PIDを削除するスクリプトを追加 サービスの詳細

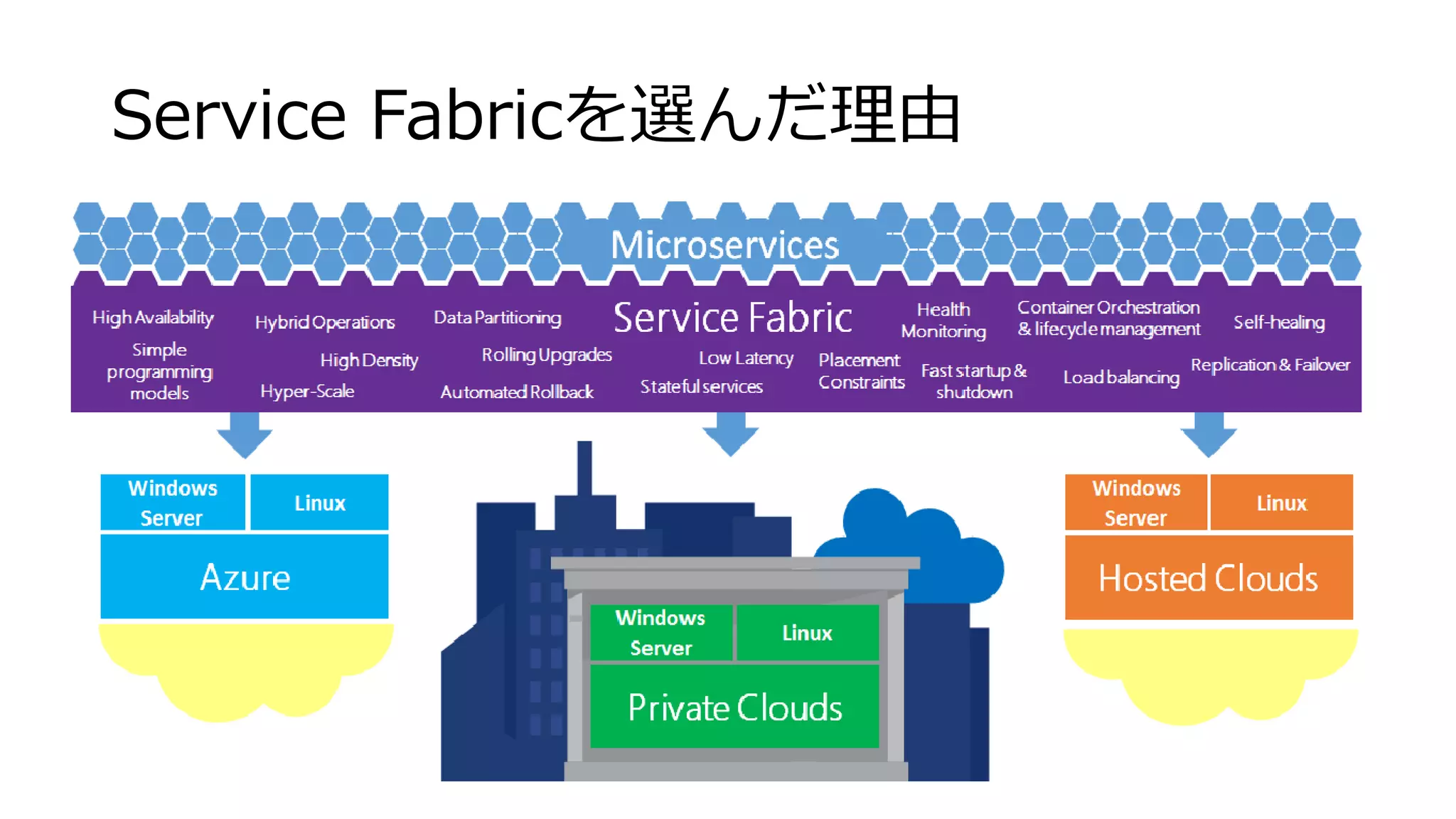

- 68.
- 69.
- 71.
- 72. アンケートにご協力ください。 ●アンケートに 上記の SessionID のブレイクアウトセッションに チェックを入れて下さい。 ●アンケートはお帰りの際に、受付でご提出ください。 マイクロソフトスペシャルグッズと引換えさせていただきます。
- 73. ROOM J Ask theSpeaker のご案内 ●本セッションの詳細は、EXPO 会場内 『Ask the Speaker』コーナー Room A カウンタにてご説明させて いただきます。是非、お立ち寄りください。 Ask the Speaker EXPO会場MAP
