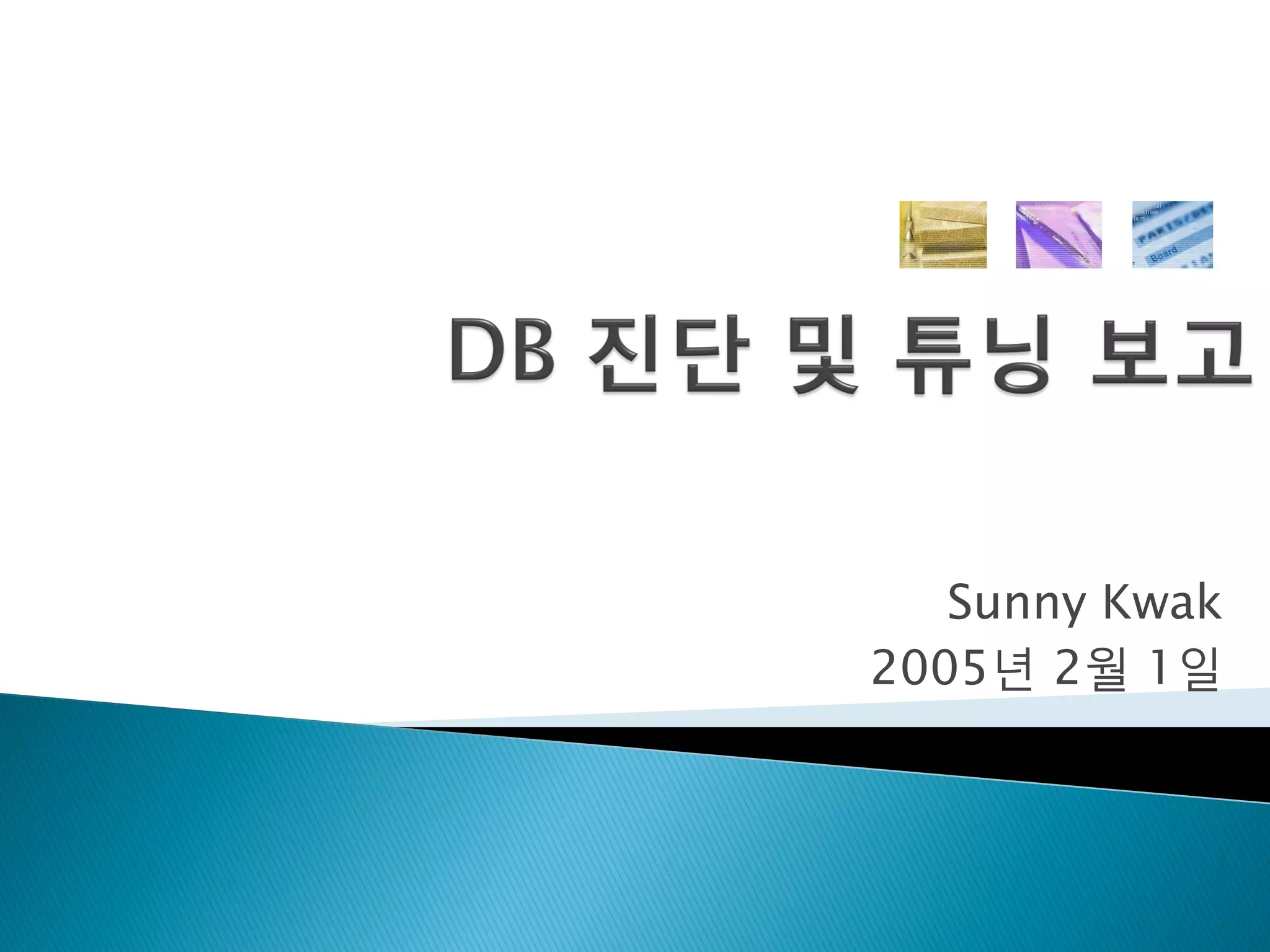

Db 진단 및 튜닝 보고

1. Sunny Kwak
2005년 2월 1일

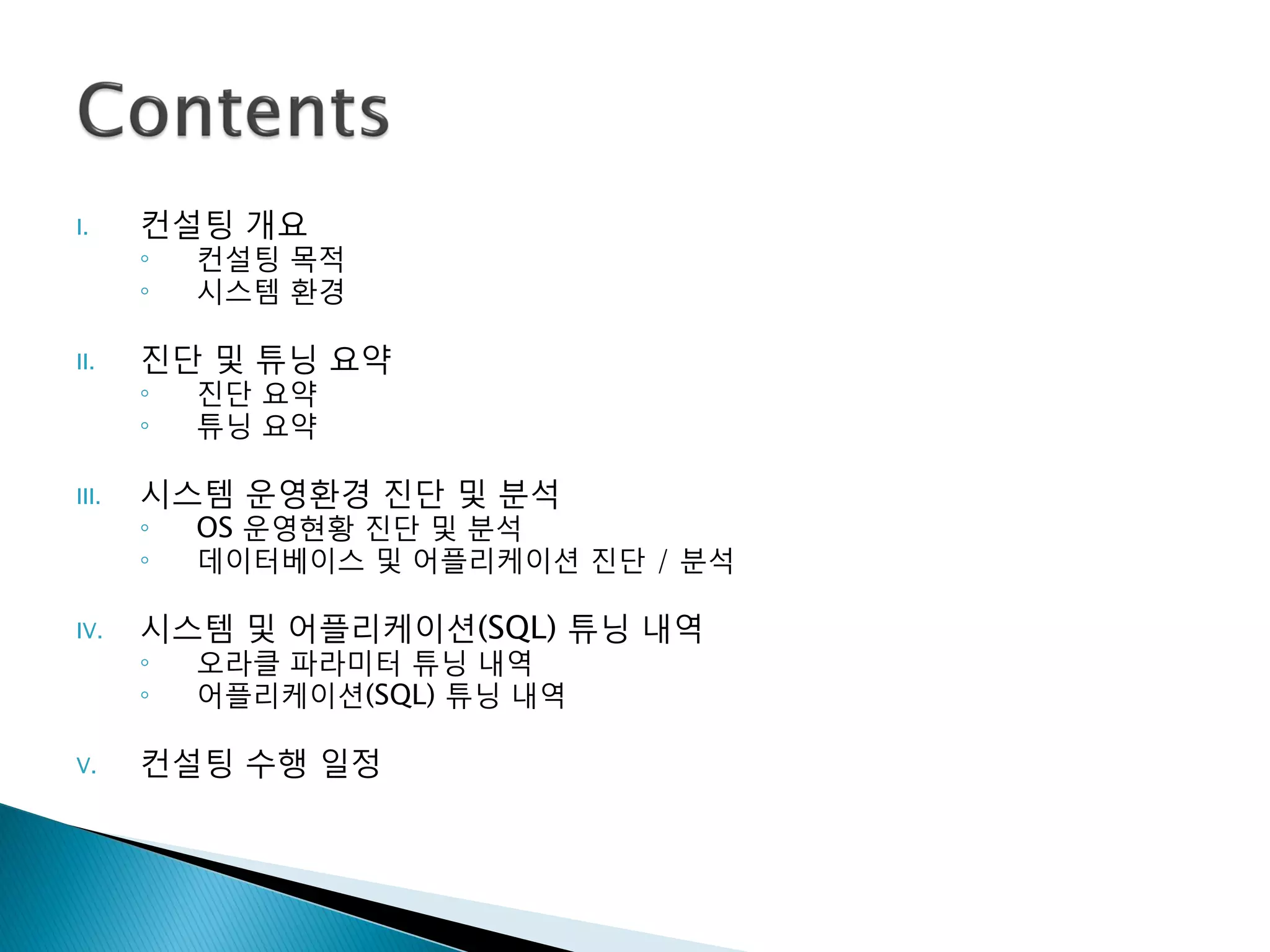

2. I. 컨설팅 개요
◦ 컨설팅 목적
◦ 시스템 환경
II. 짂단 및 튜닝 요약
◦ 짂단 요약
◦ 튜닝 요약
III. 시스템 운영환경 짂단 및 분석
◦ OS 운영현황 짂단 및 분석
◦ 데이터베이스 및 어플리케이션 짂단 / 분석
IV. 시스템 및 어플리케이션(SQL) 튜닝 내역
◦ 오라클 파라미터 튜닝 내역
◦ 어플리케이션(SQL) 튜닝 내역
V. 컨설팅 수행 일정

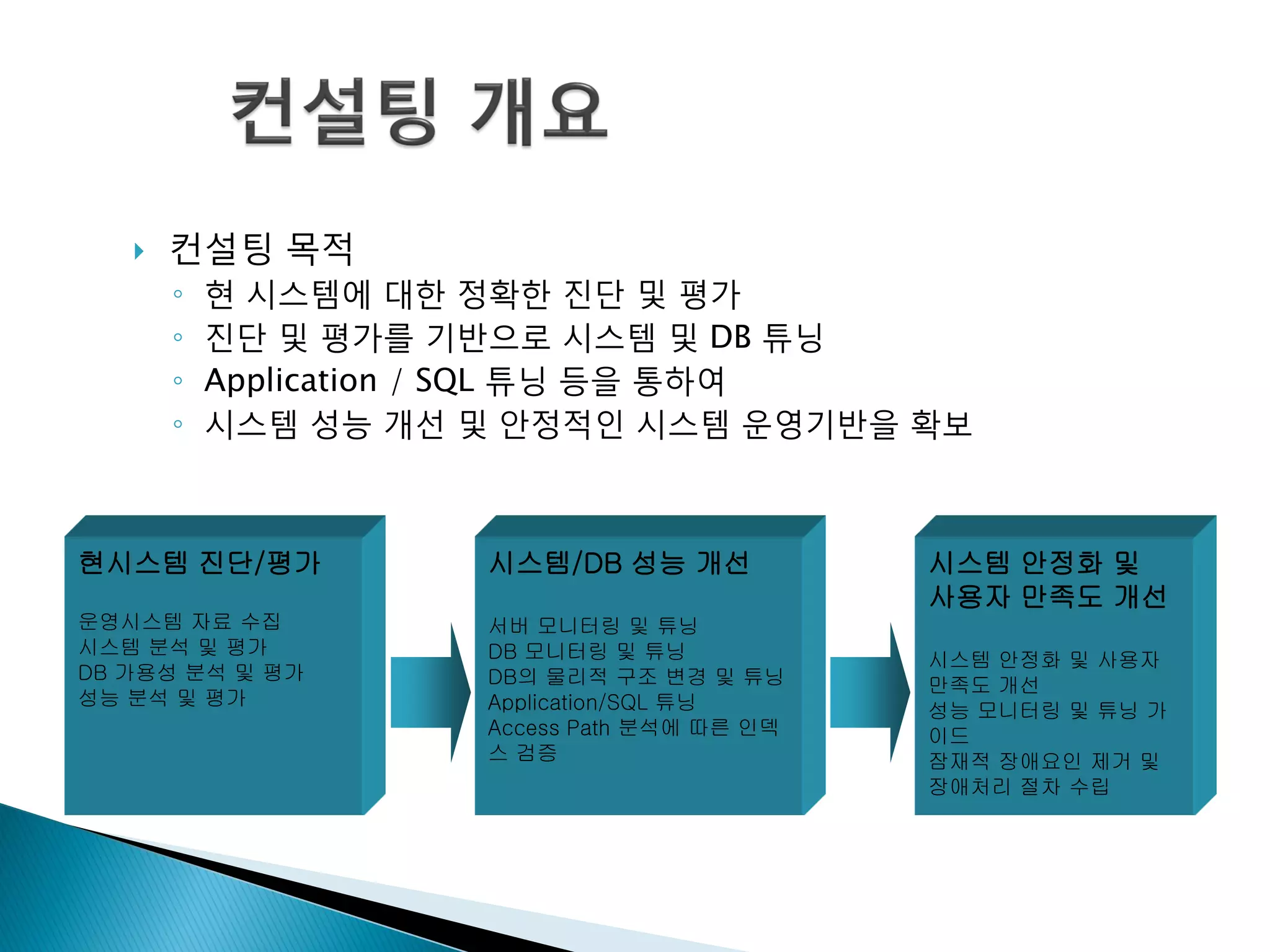

3.  컨설팅 목적
◦ 현 시스템에 대한 정확한 짂단 및 평가
◦ 짂단 및 평가를 기반으로 시스템 및 DB 튜닝
◦ Application / SQL 튜닝 등을 통하여
◦ 시스템 성능 개선 및 안정적인 시스템 운영기반을 확보
현시스템 진단/평가
운영시스템 자료 수집
시스템 분석 및 평가
DB 가용성 분석 및 평가
성능 분석 및 평가
시스템/DB 성능 개선
서버 모니터링 및 튜닝
DB 모니터링 및 튜닝
DB의 물리적 구조 변경 및 튜닝
Application/SQL 튜닝
Access Path 분석에 따른 인덱
스 검증
시스템 안정화 및
사용자 만족도 개선
시스템 안정화 및 사용자
만족도 개선
성능 모니터링 및 튜닝 가
이드
잠재적 장애요인 제거 및
장애처리 절차 수립

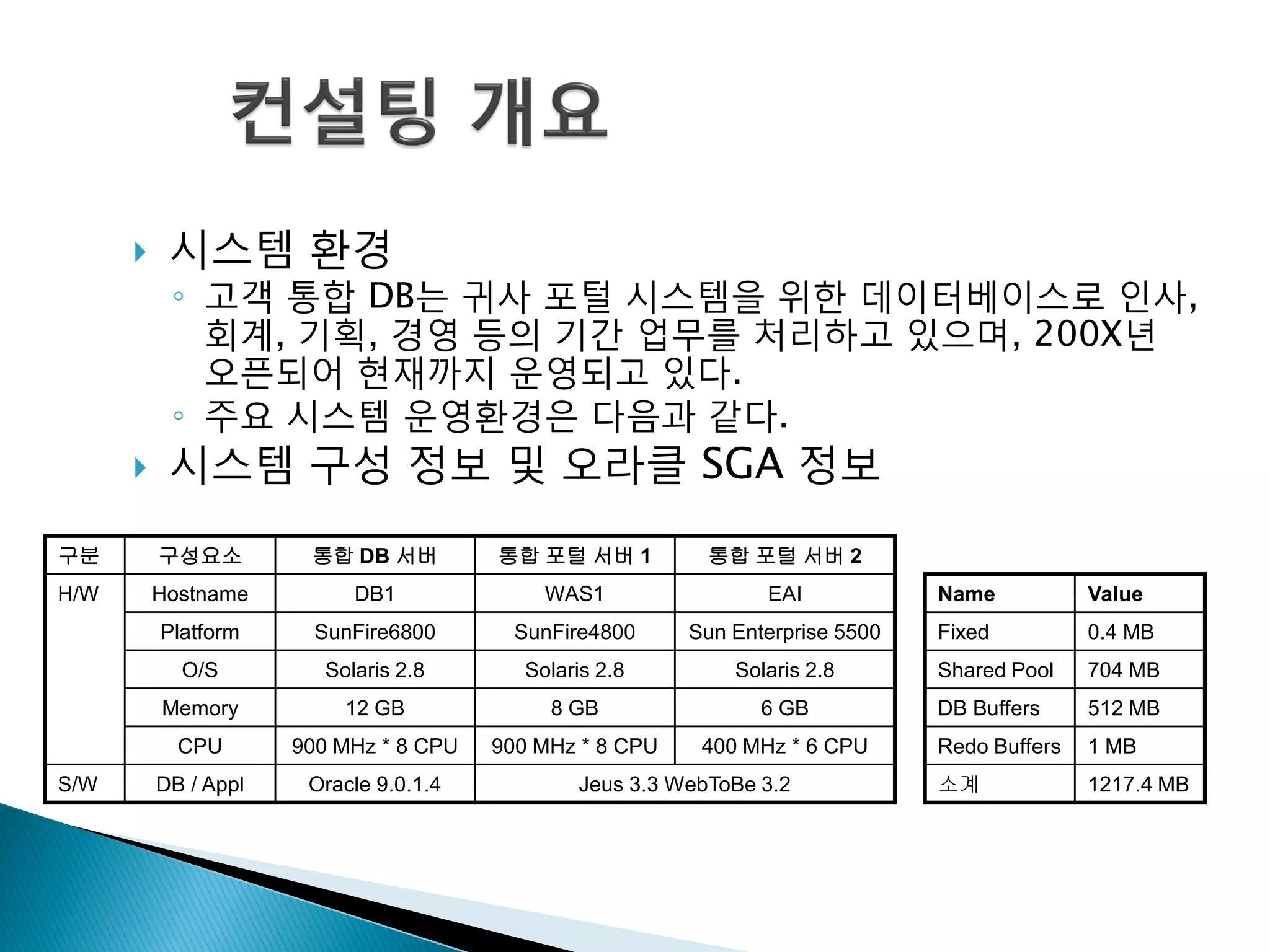

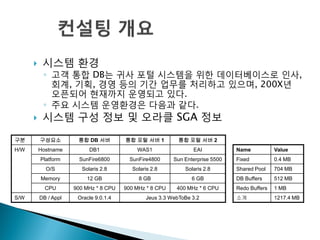

4.  시스템 환경
◦ 고객 통합 DB는 귀사 포털 시스템을 위한 데이터베이스로 인사,
회계, 기획, 경영 등의 기갂 업무를 처리하고 있으며, 200X년
오픈되어 현재까지 운영되고 있다.
◦ 주요 시스템 운영환경은 다음과 같다.
 시스템 구성 정보 및 오라클 SGA 정보
구분 구성요소 통합 DB 서버 통합 포털 서버 1 통합 포털 서버 2
H/W Hostname DB1 WAS1 EAI
Platform SunFire6800 SunFire4800 Sun Enterprise 5500
O/S Solaris 2.8 Solaris 2.8 Solaris 2.8
Memory 12 GB 8 GB 6 GB
CPU 900 MHz * 8 CPU 900 MHz * 8 CPU 400 MHz * 6 CPU
S/W DB / Appl Oracle 9.0.1.4 Jeus 3.3 WebToBe 3.2
Name Value
Fixed 0.4 MB
Shared Pool 704 MB
DB Buffers 512 MB
Redo Buffers 1 MB
소계 1217.4 MB

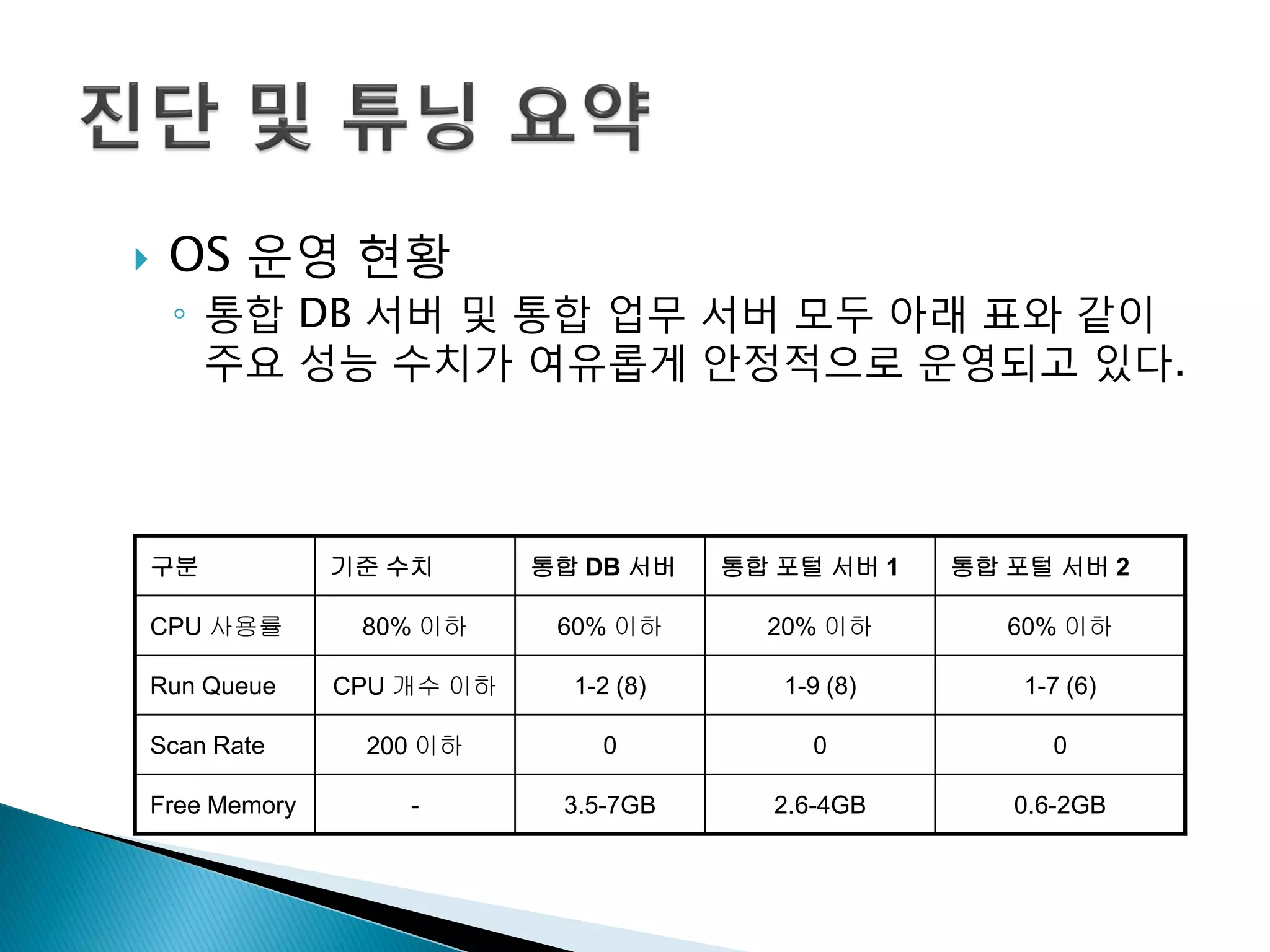

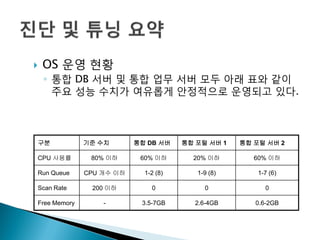

5.  OS 운영 현황
◦ 통합 DB 서버 및 통합 업무 서버 모두 아래 표와 같이
주요 성능 수치가 여유롭게 안정적으로 운영되고 있다.
구분 기준 수치 통합 DB 서버 통합 포털 서버 1 통합 포털 서버 2
CPU 사용률 80% 이하 60% 이하 20% 이하 60% 이하
Run Queue CPU 개수 이하 1-2 (8) 1-9 (8) 1-7 (6)
Scan Rate 200 이하 0 0 0
Free Memory - 3.5-7GB 2.6-4GB 0.6-2GB

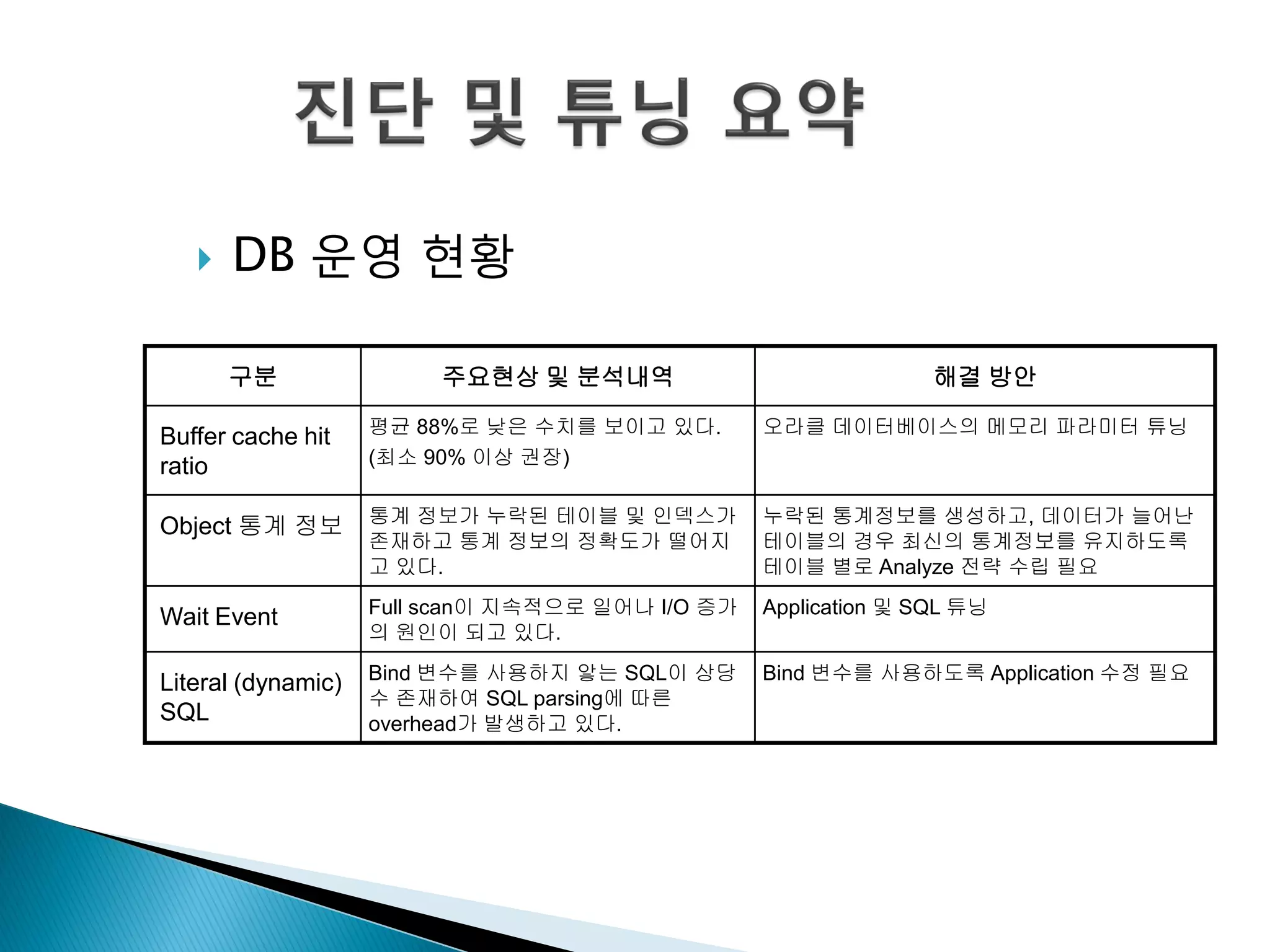

6.  DB 운영 현황
구분 주요현상 및 분석내역 해결 방안
Buffer cache hit
ratio
평균 88%로 낮은 수치를 보이고 있다.
(최소 90% 이상 권장)
오라클 데이터베이스의 메모리 파라미터 튜닝
Object 통계 정보 통계 정보가 누락된 테이블 및 인덱스가
존재하고 통계 정보의 정확도가 떨어지
고 있다.
누락된 통계정보를 생성하고, 데이터가 늘어난
테이블의 경우 최신의 통계정보를 유지하도록
테이블 별로 Analyze 전략 수립 필요
Wait Event Full scan이 지속적으로 일어나 I/O 증가
의 원인이 되고 있다.
Application 및 SQL 튜닝
Literal (dynamic)
SQL
Bind 변수를 사용하지 앟는 SQL이 상당
수 존재하여 SQL parsing에 따른
overhead가 발생하고 있다.
Bind 변수를 사용하도록 Application 수정 필요

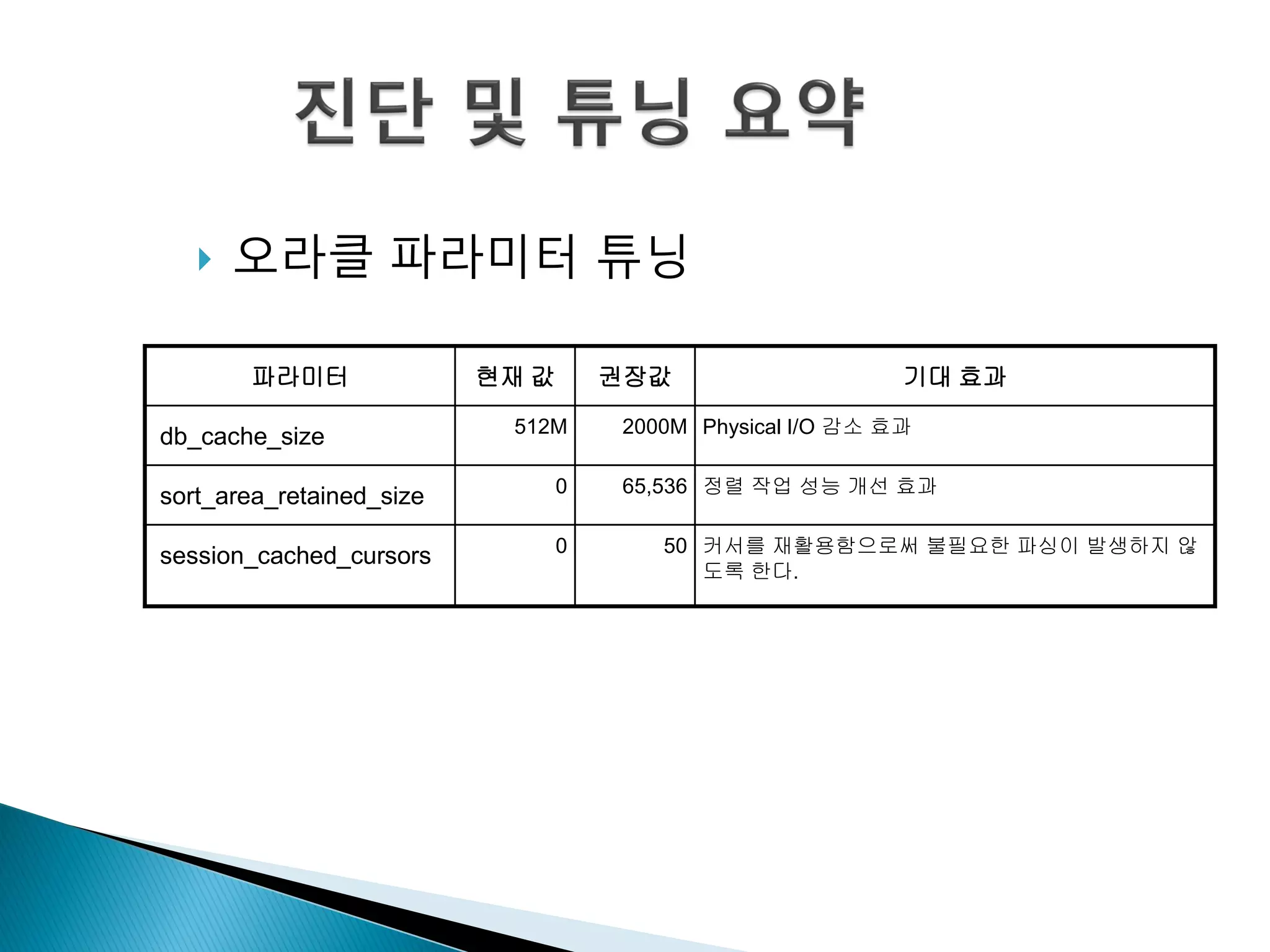

7.  오라클 파라미터 튜닝
파라미터 현재 값 권장값 기대 효과
db_cache_size 512M 2000M Physical I/O 감소 효과
sort_area_retained_size 0 65,536 정렬 작업 성능 개선 효과
session_cached_cursors 0 50 커서를 재활용함으로써 불필요한 파싱이 발생하지 않
도록 한다.

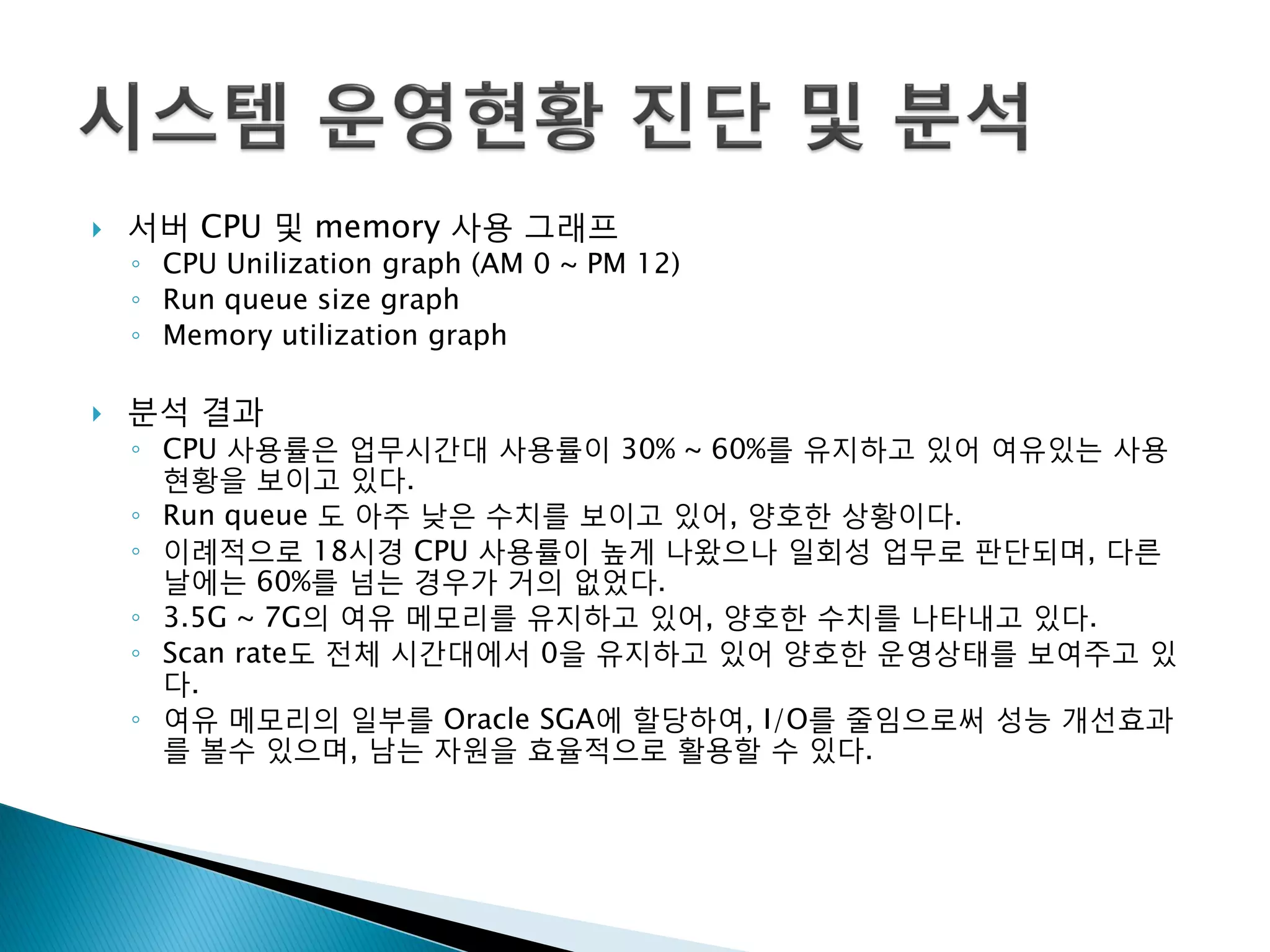

8.  서버 CPU 및 memory 사용 그래프
◦ CPU Unilization graph (AM 0 ~ PM 12)
◦ Run queue size graph
◦ Memory utilization graph
 분석 결과
◦ CPU 사용률은 업무시갂대 사용률이 30% ~ 60%를 유지하고 있어 여유있는 사용
현황을 보이고 있다.
◦ Run queue 도 아주 낮은 수치를 보이고 있어, 양호한 상황이다.
◦ 이례적으로 18시경 CPU 사용률이 높게 나왔으나 일회성 업무로 판단되며, 다른
날에는 60%를 넘는 경우가 거의 없었다.
◦ 3.5G ~ 7G의 여유 메모리를 유지하고 있어, 양호한 수치를 나타내고 있다.
◦ Scan rate도 젂체 시갂대에서 0을 유지하고 있어 양호한 운영상태를 보여주고 있
다.
◦ 여유 메모리의 일부를 Oracle SGA에 할당하여, I/O를 줄임으로써 성능 개선효과
를 볼수 있으며, 남는 자원을 효율적으로 활용할 수 있다.

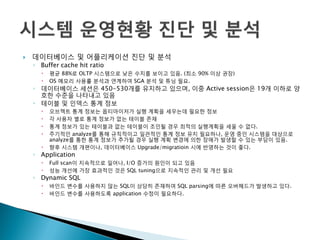

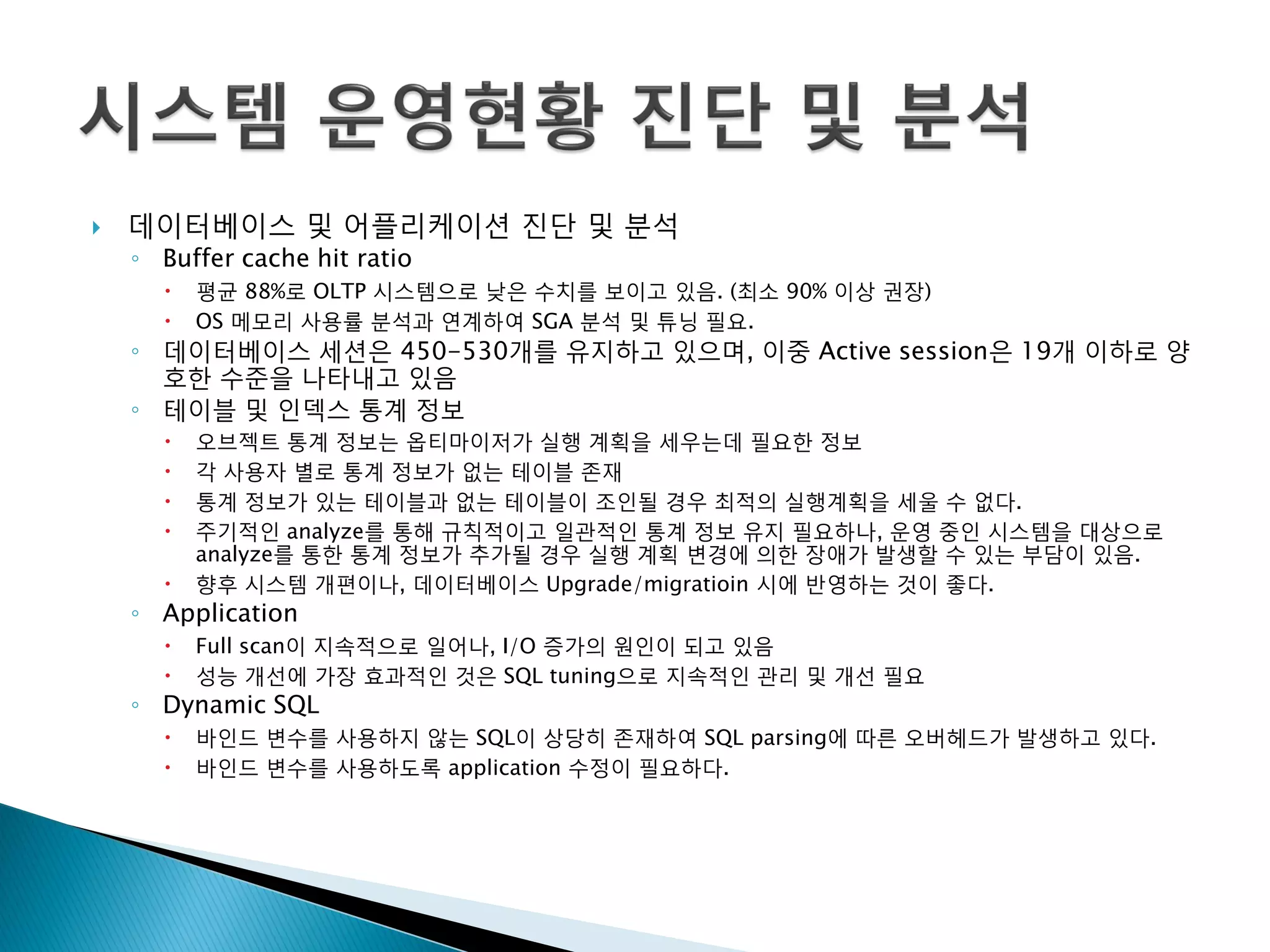

9.  데이터베이스 및 어플리케이션 짂단 및 분석
◦ Buffer cache hit ratio
 평균 88%로 OLTP 시스템으로 낮은 수치를 보이고 있음. (최소 90% 이상 권장)
 OS 메모리 사용률 분석과 연계하여 SGA 분석 및 튜닝 필요.
◦ 데이터베이스 세션은 450-530개를 유지하고 있으며, 이중 Active session은 19개 이하로 양
호한 수준을 나타내고 있음
◦ 테이블 및 인덱스 통계 정보
 오브젝트 통계 정보는 옵티마이저가 실행 계획을 세우는데 필요한 정보
 각 사용자 별로 통계 정보가 없는 테이블 존재
 통계 정보가 있는 테이블과 없는 테이블이 조인될 경우 최적의 실행계획을 세울 수 없다.
 주기적인 analyze를 통해 규칙적이고 일관적인 통계 정보 유지 필요하나, 운영 중인 시스템을 대상으로
analyze를 통한 통계 정보가 추가될 경우 실행 계획 변경에 의한 장애가 발생할 수 있는 부담이 있음.
 향후 시스템 개편이나, 데이터베이스 Upgrade/migratioin 시에 반영하는 것이 좋다.
◦ Application
 Full scan이 지속적으로 일어나, I/O 증가의 원인이 되고 있음
 성능 개선에 가장 효과적인 것은 SQL tuning으로 지속적인 관리 및 개선 필요
◦ Dynamic SQL
 바인드 변수를 사용하지 않는 SQL이 상당히 존재하여 SQL parsing에 따른 오버헤드가 발생하고 있다.
 바인드 변수를 사용하도록 application 수정이 필요하다.

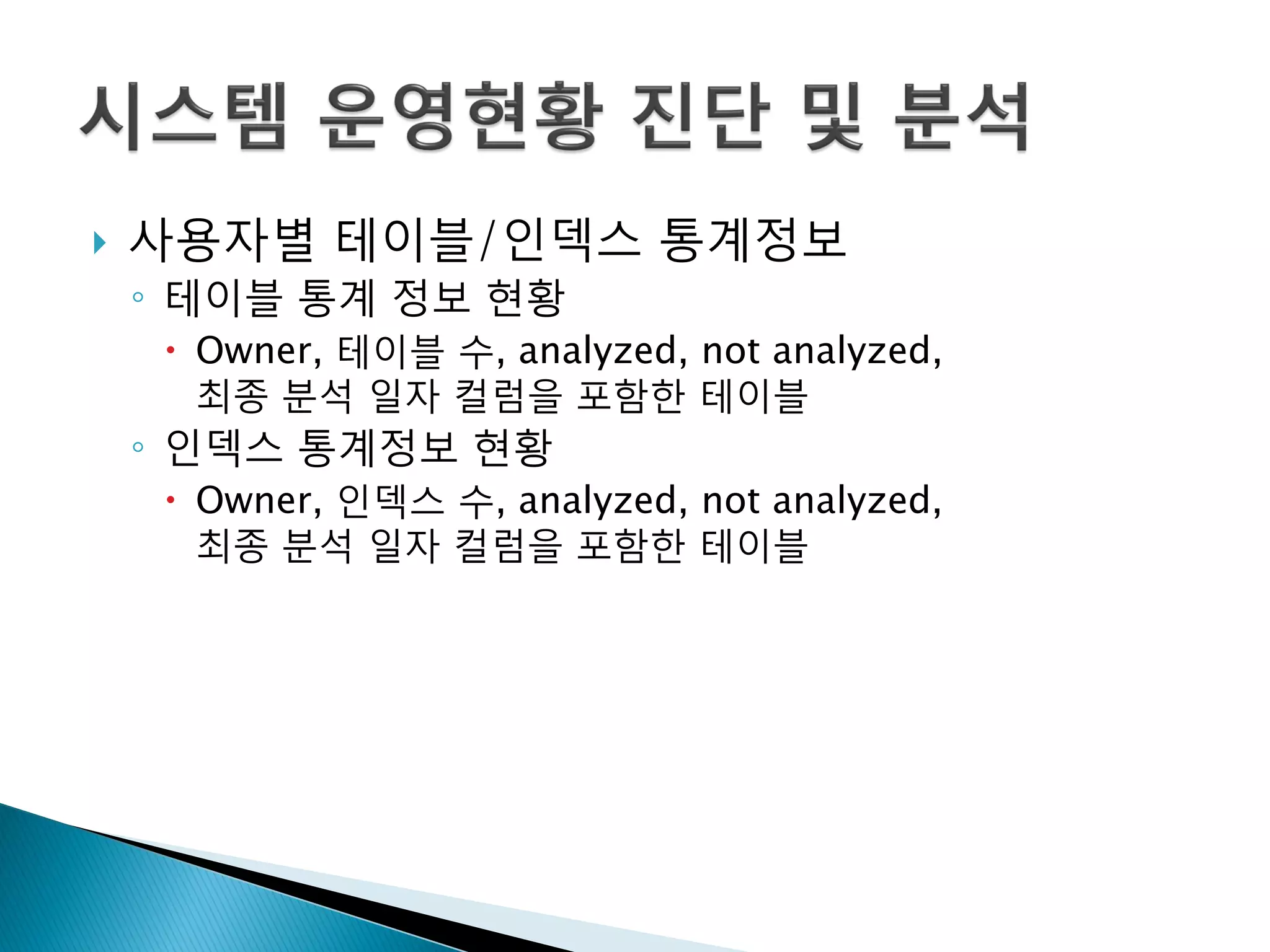

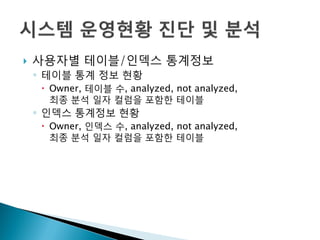

10.  사용자별 테이블/인덱스 통계정보
◦ 테이블 통계 정보 현황
 Owner, 테이블 수, analyzed, not analyzed,
최종 분석 일자 컬럼을 포함한 테이블
◦ 인덱스 통계정보 현황
 Owner, 인덱스 수, analyzed, not analyzed,
최종 분석 일자 컬럼을 포함한 테이블

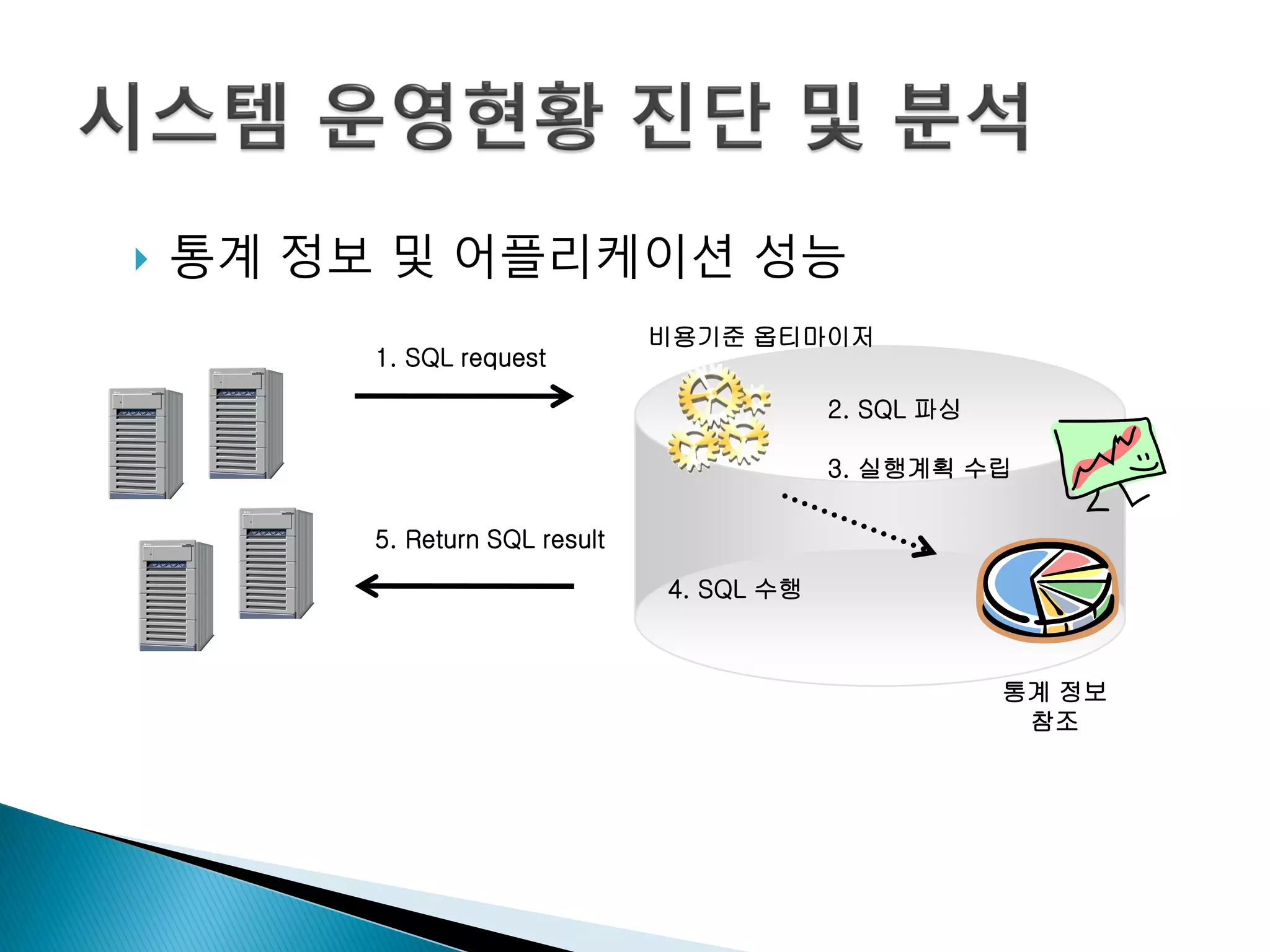

11.  통계 정보 및 어플리케이션 성능
1. SQL request
5. Return SQL result
비용기준 옵티마이저
2. SQL 파싱
3. 실행계획 수립
통계 정보
참조
4. SQL 수행

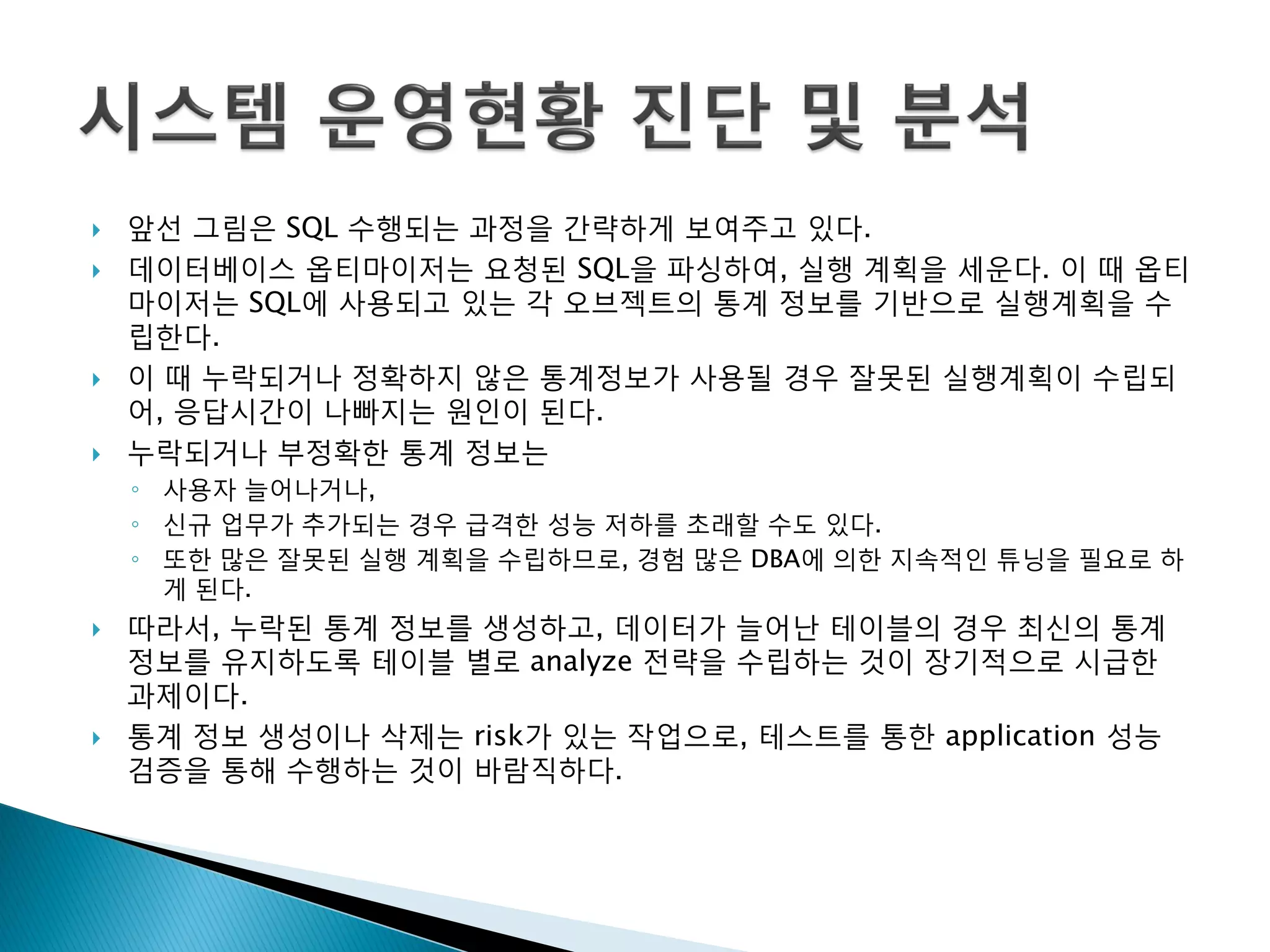

12.  앞선 그림은 SQL 수행되는 과정을 갂략하게 보여주고 있다.
 데이터베이스 옵티마이저는 요청된 SQL을 파싱하여, 실행 계획을 세운다. 이 때 옵티
마이저는 SQL에 사용되고 있는 각 오브젝트의 통계 정보를 기반으로 실행계획을 수
립한다.
 이 때 누락되거나 정확하지 않은 통계정보가 사용될 경우 잘못된 실행계획이 수립되
어, 응답시갂이 나빠지는 원인이 된다.
 누락되거나 부정확한 통계 정보는
◦ 사용자 늘어나거나,
◦ 신규 업무가 추가되는 경우 급격한 성능 저하를 초래할 수도 있다.
◦ 또한 많은 잘못된 실행 계획을 수립하므로, 경험 많은 DBA에 의한 지속적인 튜닝을 필요로 하
게 된다.
 따라서, 누락된 통계 정보를 생성하고, 데이터가 늘어난 테이블의 경우 최신의 통계
정보를 유지하도록 테이블 별로 analyze 젂략을 수립하는 것이 장기적으로 시급한
과제이다.
 통계 정보 생성이나 삭제는 risk가 있는 작업으로, 테스트를 통한 application 성능
검증을 통해 수행하는 것이 바람직하다.
