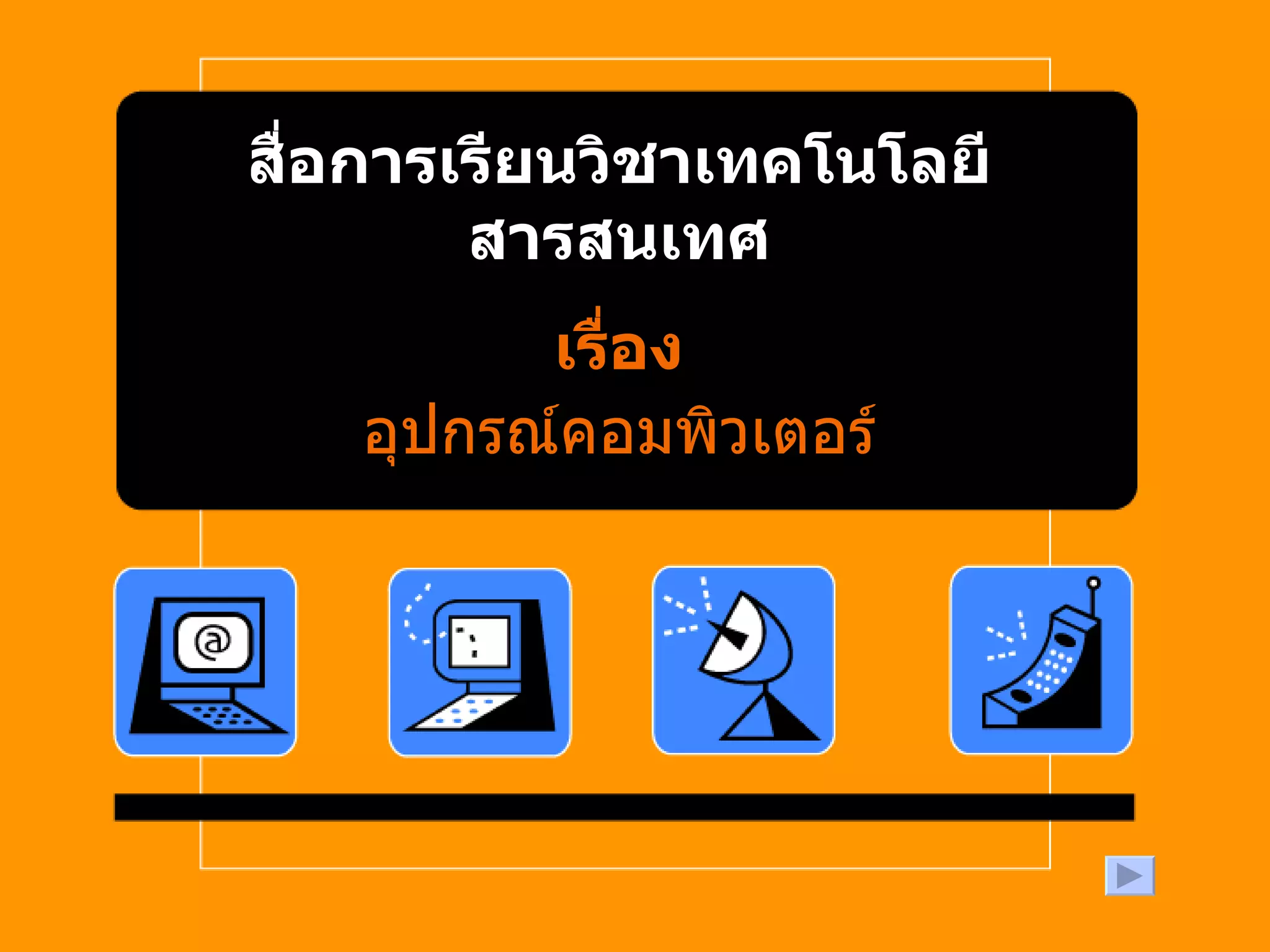

1. สื่อการเรียนวิชาเทคโนโลยีสารสนเทศ เรื่อง อุปกรณ์คอมพิวเตอร์

2. บทที่ 1 เรื่อง ระบบ ฮาร์ดแวร์

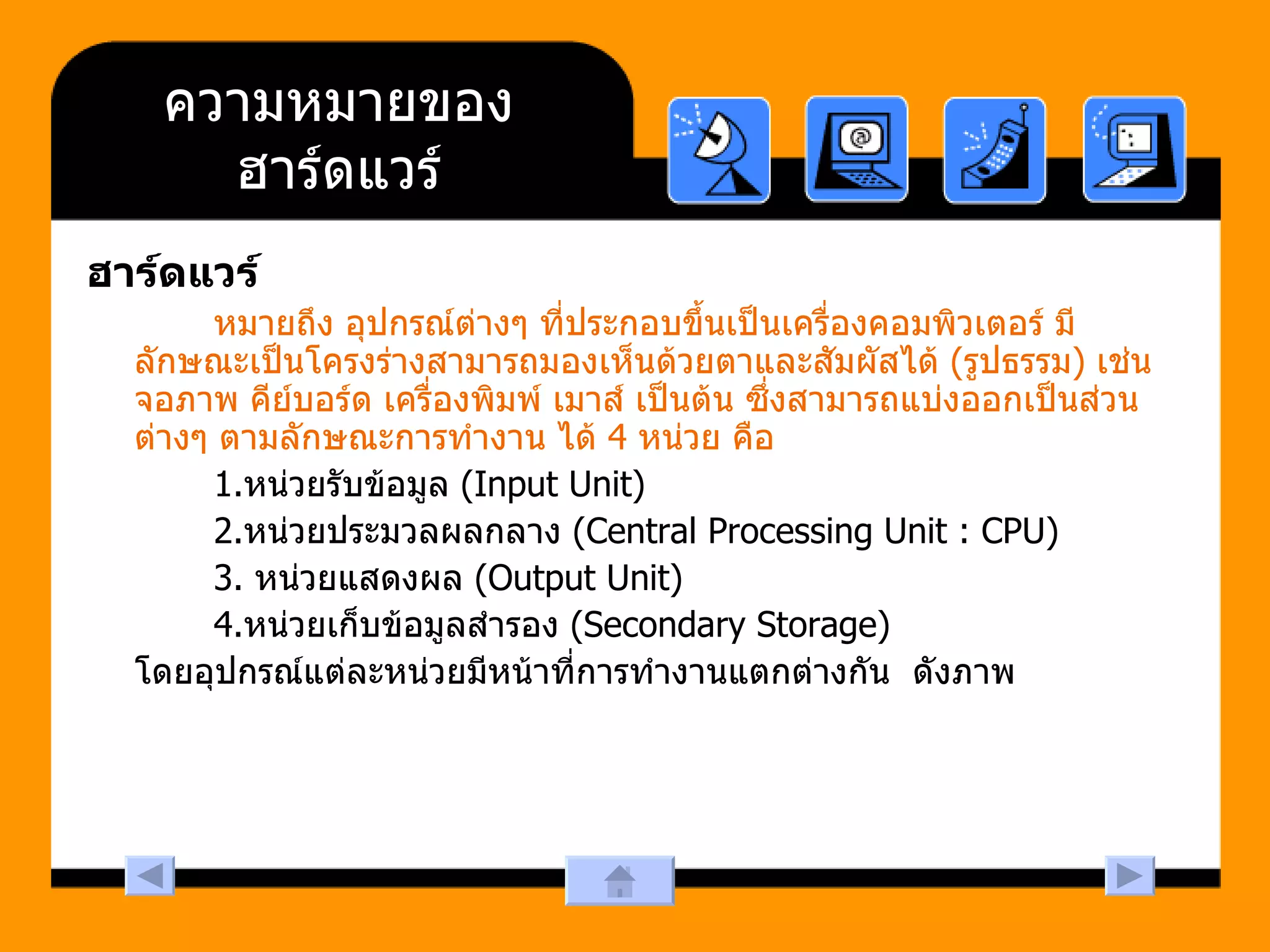

3. ความหมายของ ฮาร์ดแวร์ ฮาร์ดแวร์ หมายถึง อุปกรณ์ต่างๆ ที่ประกอบขึ้นเป็นเครื่องคอมพิวเตอร์ มีลักษณะเป็นโครงร่างสามารถมองเห็นด้วยตาและสัมผัสได้ ( รูปธรรม ) เช่น จอภาพ คีย์บอร์ด เครื่องพิมพ์ เมาส์ เป็นต้น ซึ่งสามารถแบ่งออกเป็นส่วนต่างๆ ตามลักษณะการทำงาน ได้ 4 หน่วย คือ 1. หน่วยรับข้อมูล (Input Unit) 2. หน่วยประมวลผลกลาง (Central Processing Unit : CPU) 3. หน่วยแสดงผล (Output Unit) 4. หน่วยเก็บข้อมูลสำรอง (Secondary Storage) โดยอุปกรณ์แต่ละหน่วยมีหน้าที่การทำงานแตกต่างกัน ดังภาพ

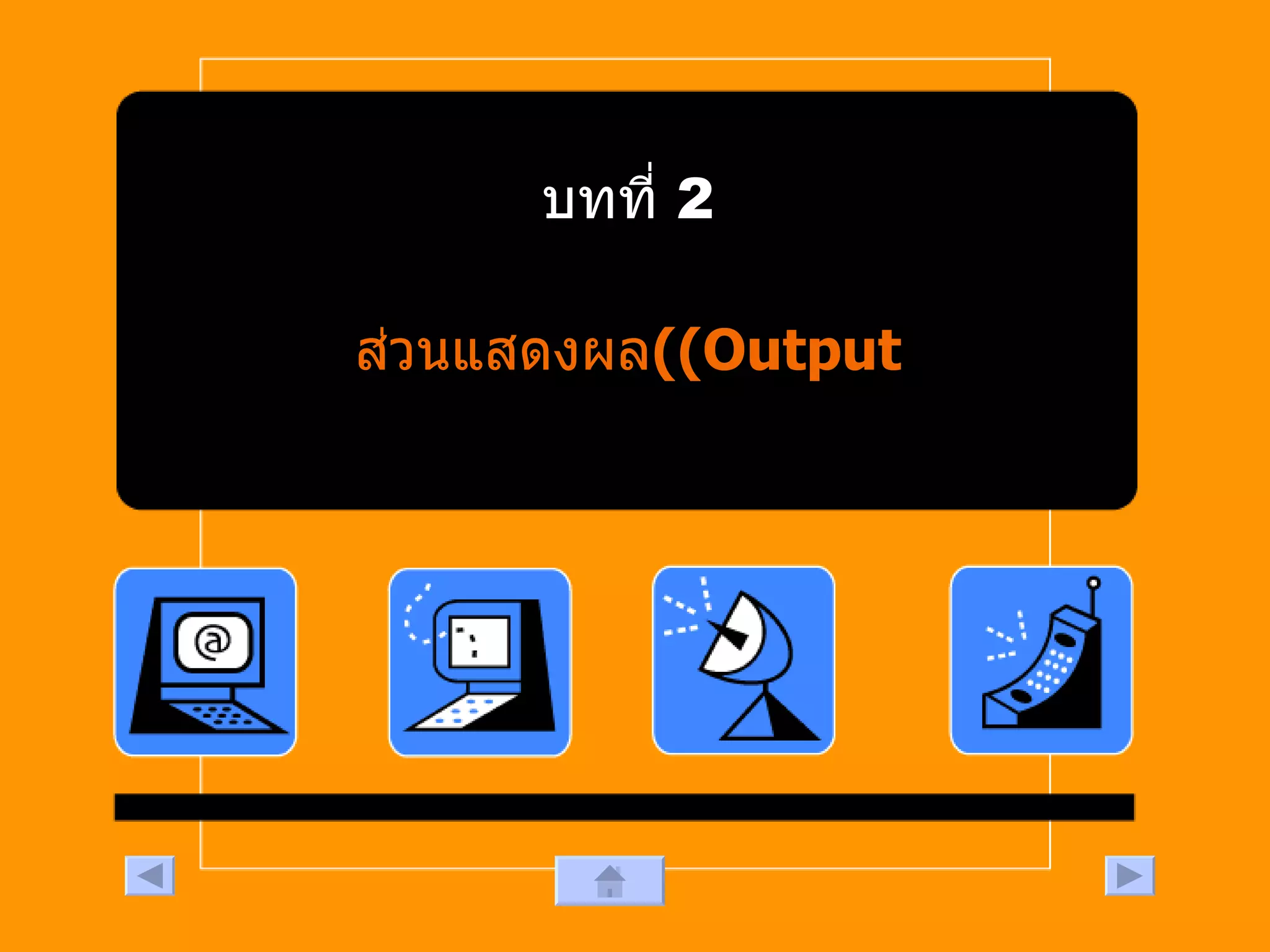

4. บทที่ 2 ส่วนแสดงผล ( Output)

5. ส่วนแสดงผล ( Output) เป็นอุปกรณ์ส่งออก (output device) ทำ หน้าที่แสดงผลจากการประมวลผล โดยนำผลที่ได้ออกจากหน่วยความจำหลักแสดง ให้ผู้ใช้ได้เห็นทางอุปกรณ์ส่งออก อุปกรณ์ส่งออกที่นิยมใช้ส่วนใหญ่คือ จอภาพ และเครื่องพิมพ์ - Moniter - Printer - Speakers - Plotter - Projector

6. (Moniter) จอภาพ การแสดงผลบนจอภาพเป็นเรื่องที่จำเป็นสำหรับการใช้ไมโครคอมพิวเตอร์ วิวัฒนาการของการแสดงผลได้พัฒนาก้าวหน้าขึ้น มาตรฐานการแสดงผลที่ใช้กับไมโครคอมพิวเตอร์มีพื้นฐานมาจากการพัฒนาของบริษัทไอบีเอ็ม ในยุคต้นความต้องการของการแสดงผลส่วนใหญ่ยังเป็นแบบตัวอักษรโดยมีภาวะการทำงาน (mode) แยกจากการแสดง กราฟิก แต่ในปัจจุบันซอฟต์แวร์จำนวนมากสามารถแสดงผลในภาวะกราฟิก เช่น ระบบปฎิบัติงานวินโดวส์ ต้องใช้ภาวะการแสดงผลในรูปกราฟิกล้วน ๆ ผู้ใช้สามารถกำหนดขนาดช่องหน้าต่าง หรือการแสดงผลได้ตามที่ต้องการ จอภาพจึงเป็นส่วนสำคัญมากส่วนหนึ่งสำหรับผู้ใช้งานในยุคปัจจุบัน ในยุคแรกตั้งแต่ พ . ศ . 2524 บริษัทไอบีเอ็มได้พัฒนาระบบการแสดงผลที่ใช้กับจอภาพสีเดียวที่เรียกว่าโมโนโครม หรือ เอ็มดีเอ (Monochrome Display Adapter : MDA) และแสดงผลได้เฉพาะภาวะตัวอักษรแต่เพียงอย่างเดียวแต่ให้ความละเอียดสูง หากต้องการแสดงผลในภาวะกราฟิกก็ต้องเลือกภาวะการแสดงผลอีกแบบหนึ่งที่เรียกว่า ซีจีเอ (Color Graphic Adapter : CGA) ที่สามารถแสดงสีและกราฟิกได้แต่ความละเอียดน้อย

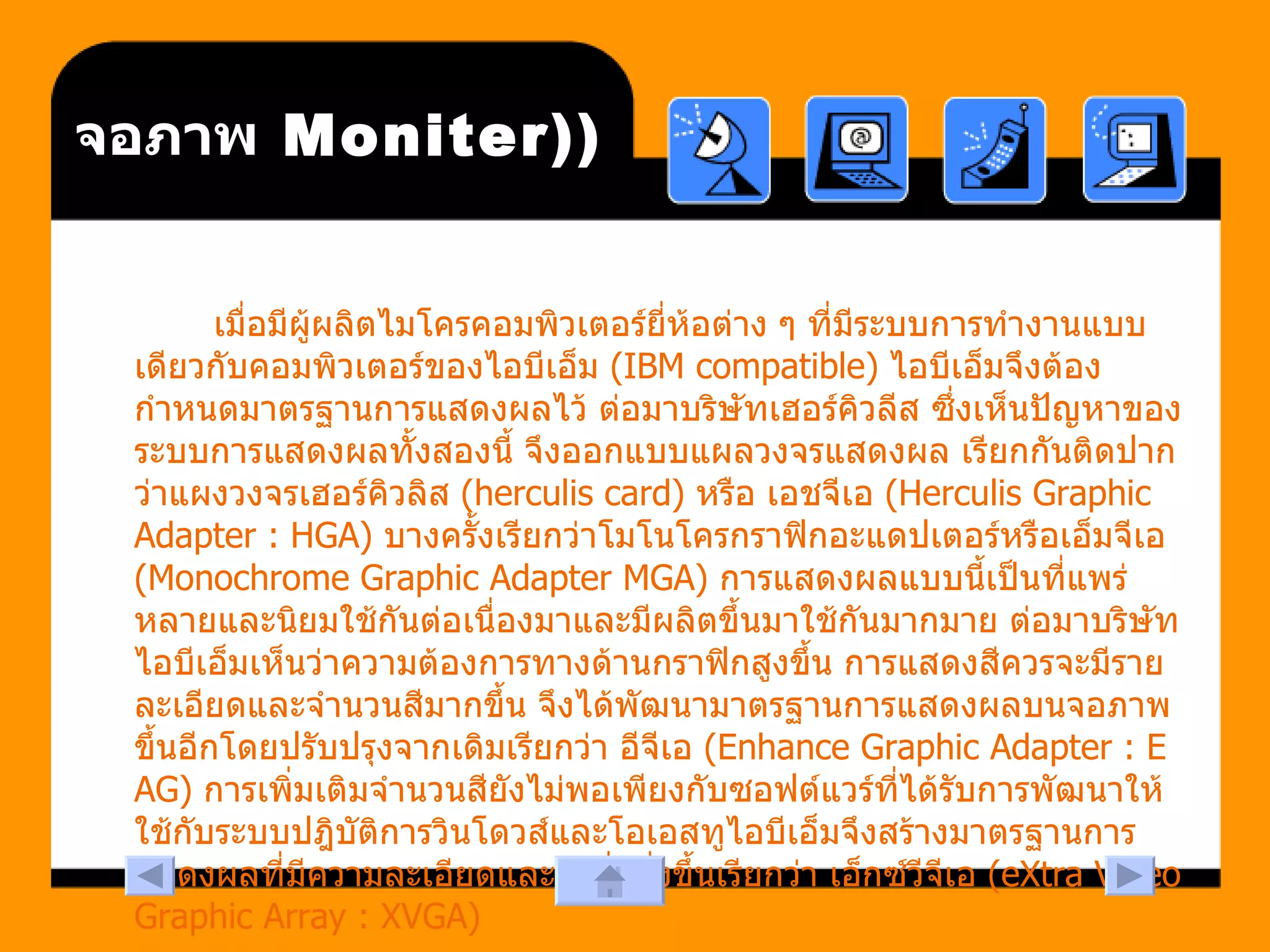

7. (Moniter) จอภาพ เมื่อมีผู้ผลิตไมโครคอมพิวเตอร์ยี่ห้อต่าง ๆ ที่มีระบบการทำงานแบบเดียวกับคอมพิวเตอร์ของไอบีเอ็ม (IBM compatible) ไอบีเอ็มจึงต้องกำหนดมาตรฐานการแสดงผลไว้ ต่อมาบริษัทเฮอร์คิวลีส ซึ่งเห็นปัญหาของระบบการแสดงผลทั้งสองนี้ จึงออกแบบแผลวงจรแสดงผล เรียกกันติดปากว่าแผงวงจรเฮอร์คิวลิส (herculis card) หรือ เอชจีเอ (Herculis Graphic Adapter : HGA) บางครั้งเรียกว่าโมโนโครกราฟิกอะแดปเตอร์หรือเอ็มจีเอ (Monochrome Graphic Adapter MGA) การแสดงผลแบบนี้เป็นที่แพร่หลายและนิยมใช้กันต่อเนื่องมาและมีผลิตขึ้นมาใช้กันมากมาย ต่อมาบริษัทไอบีเอ็มเห็นว่าความต้องการทางด้านกราฟิกสูงขึ้น การแสดงสีควรจะมีรายละเอียดและจำนวนสีมากขึ้น จึงได้พัฒนามาตรฐานการแสดงผลบนจอภาพขึ้นอีกโดยปรับปรุงจากเดิมเรียกว่า อีจีเอ (Enhance Graphic Adapter : EAG) การเพิ่มเติมจำนวนสียังไม่พอเพียงกับซอฟต์แวร์ที่ได้รับการพัฒนาให้ใช้กับระบบปฎิบัติการวินโดวส์และโอเอสทูไอบีเอ็มจึงสร้างมาตรฐานการแสดงผลที่มีความละเอียดและสีเพิ่มยิ่งขึ้นเรียกว่า เอ็กซ์วีจีเอ (eXtra Video Graphic Array : XVGA)

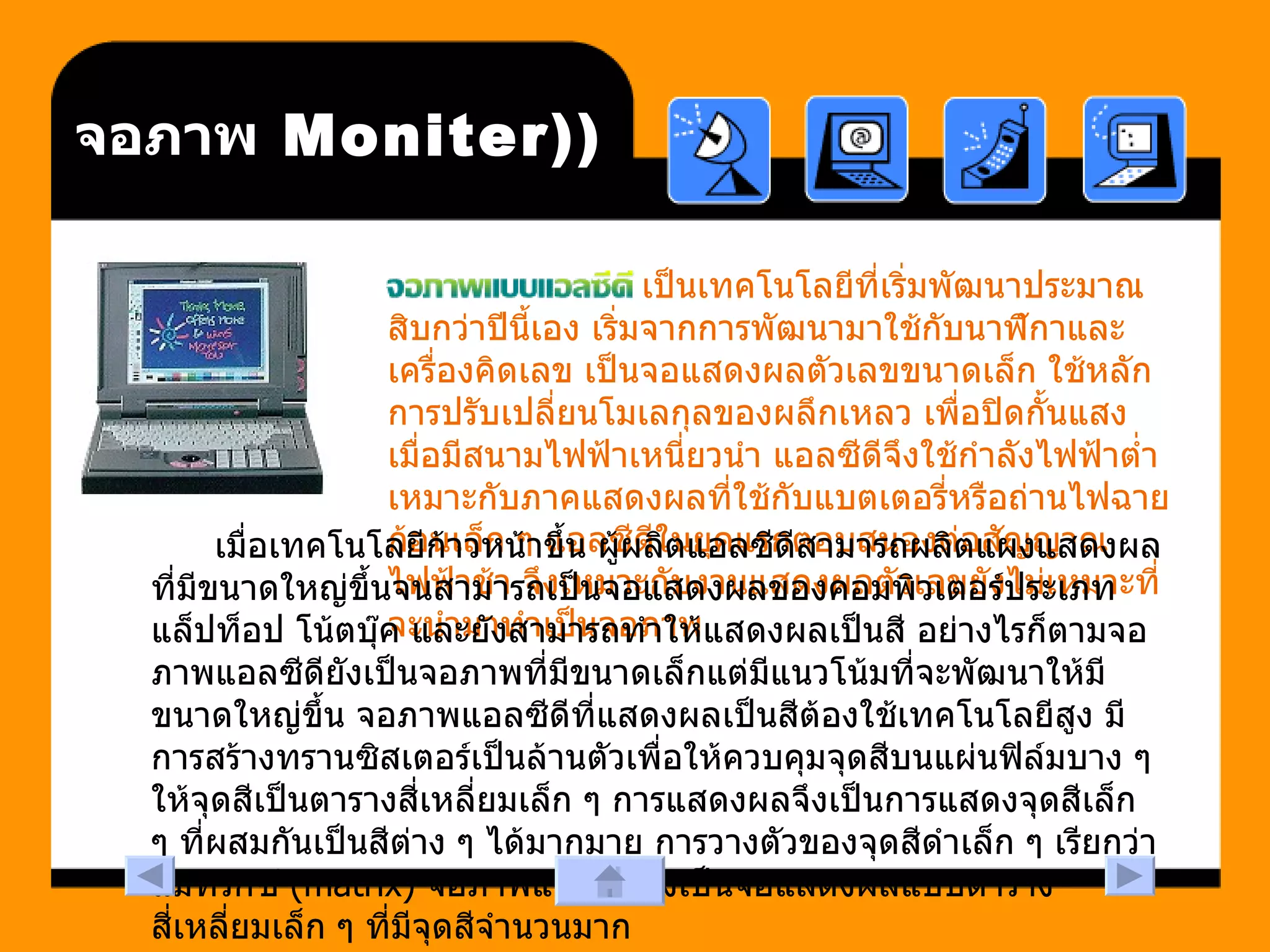

8. (Moniter) จอภาพ เป็นเทคโนโลยีที่เริ่มพัฒนาประมาณสิบกว่าปีนี้เอง เริ่มจากการพัฒนามาใช้กับนาฬิกาและเครื่องคิดเลข เป็นจอแสดงผลตัวเลขขนาดเล็ก ใช้หลักการปรับเปลี่ยนโมเลกุลของผลึกเหลว เพื่อปิดกั้นแสงเมื่อมีสนามไฟฟ้าเหนี่ยวนำ แอลซีดีจึงใช้กำลังไฟฟ้าต่ำ เหมาะกับภาคแสดงผลที่ใช้กับแบตเตอรี่หรือถ่านไฟฉายก้อนเล็ก ๆ แอลซีดีในยุคแรกตอบสนองต่อสัญญาณไฟฟ้าช้า จึงเหมาะกับงานแสดงผลตัวเลขยังไม่เหมาะที่จะนำมาทำเป็นจอภาพ เมื่อเทคโนโลยีก้าวหน้าขึ้น ผู้ผลิตแอลซีดีสามารถผลิตแผงแสดงผลที่มีขนาดใหญ่ขึ้นจนสามารถเป็นจอแสดงผลของคอมพิวเตอร์ประเภทแล็ปท็อป โน้ตบุ๊ค และยังสามารถทำให้แสดงผลเป็นสี อย่างไรก็ตามจอภาพแอลซีดียังเป็นจอภาพที่มีขนาดเล็กแต่มีแนวโน้มที่จะพัฒนาให้มีขนาดใหญ่ขึ้น จอภาพแอลซีดีที่แสดงผลเป็นสีต้องใช้เทคโนโลยีสูง มีการสร้างทรานซิสเตอร์เป็นล้านตัวเพื่อให้ควบคุมจุดสีบนแผ่นฟิล์มบาง ๆ ให้จุดสีเป็นตารางสี่เหลี่ยมเล็ก ๆ การแสดงผลจึงเป็นการแสดงจุดสีเล็ก ๆ ที่ผสมกันเป็นสีต่าง ๆ ได้มากมาย การวางตัวของจุดสีดำเล็ก ๆ เรียกว่าแมทริกซ์ (matrix) จอภาพแอลซีดีจึงเป็นจอแสดงผลแบบตารางสี่เหลี่ยมเล็ก ๆ ที่มีจุดสีจำนวนมาก

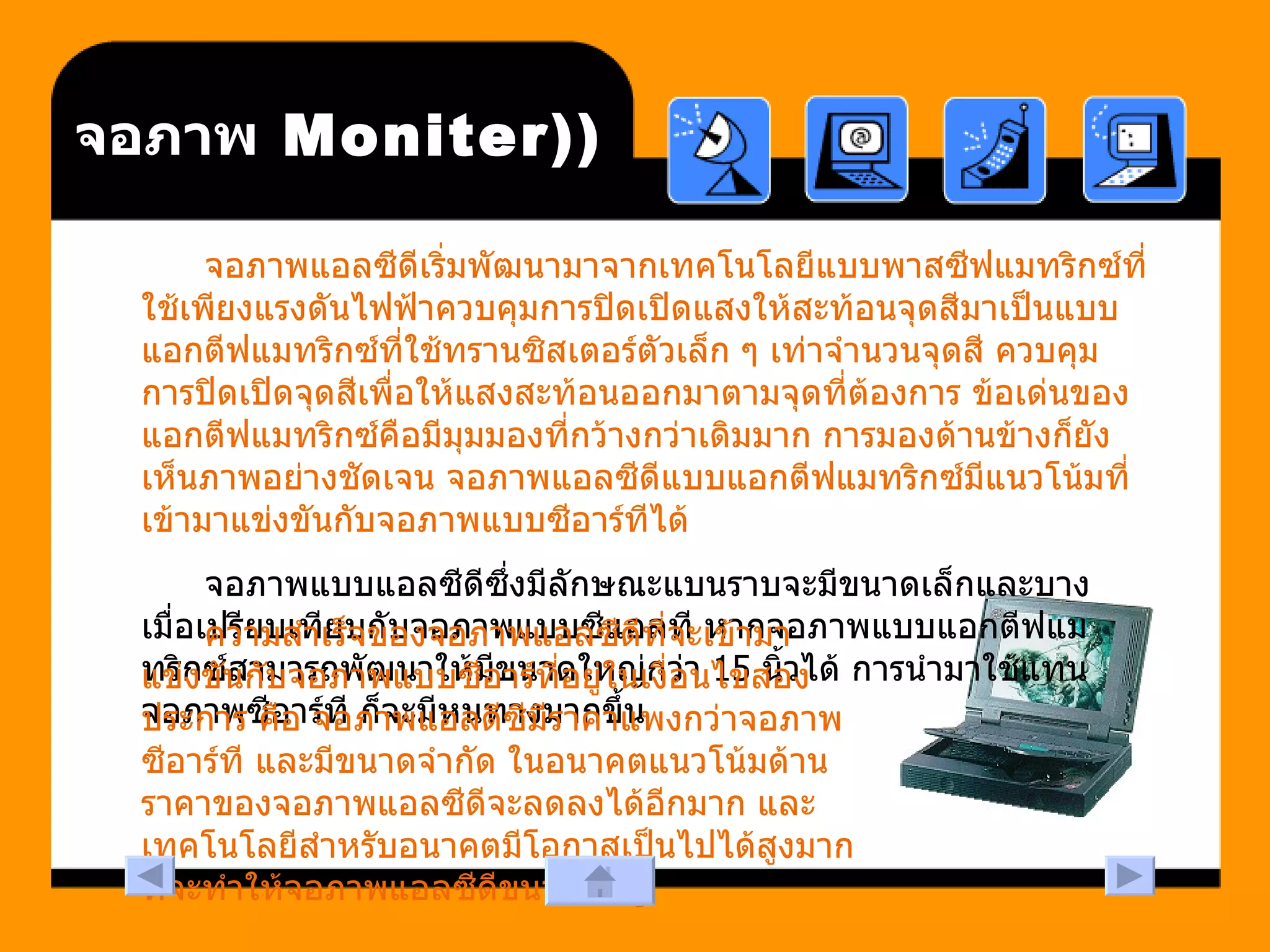

9. (Moniter) จอภาพ จอภาพแอลซีดีเริ่มพัฒนามาจากเทคโนโลยีแบบพาสซีฟแมทริกซ์ที่ใช้เพียงแรงดันไฟฟ้าควบคุมการปิดเปิดแสงให้สะท้อนจุดสีมาเป็นแบบแอกตีฟแมทริกซ์ที่ใช้ทรานซิสเตอร์ตัวเล็ก ๆ เท่าจำนวนจุดสี ควบคุมการปิดเปิดจุดสีเพื่อให้แสงสะท้อนออกมาตามจุดที่ต้องการ ข้อเด่นของแอกตีฟแมทริกซ์คือมีมุมมองที่กว้างกว่าเดิมมาก การมองด้านข้างก็ยังเห็นภาพอย่างชัดเจน จอภาพแอลซีดีแบบแอกตีฟแมทริกซ์มีแนวโน้มที่เข้ามาแข่งขันกับจอภาพแบบซีอาร์ทีได้ จอภาพแบบแอลซีดีซึ่งมีลักษณะแบนราบจะมีขนาดเล็กและบาง เมื่อเปรียบเทียบกับจอภาพแบบซีแอลที หากจอภาพแบบแอกตีฟแมทริกซ์สามารถพัฒนาให้มีขนาดใหญ่กว่า 15 นิ้วได้ การนำมาใช้แทนจอภาพซีอาร์ที ก็จะมีหนทางมากขึ้น ความสำเร็จของจอภาพแอลซีดีที่จะเข้ามาแข่งขันกับจอภาพแบบซีอาร์ที่อยู่ในเงื่อนไขสองประการ คือ จอภาพแอลดีซีมีราคาแพงกว่าจอภาพซีอาร์ที และมีขนาดจำกัด ในอนาคตแนวโน้มด้านราคาของจอภาพแอลซีดีจะลดลงได้อีกมาก และเทคโนโลยีสำหรับอนาคตมีโอกาสเป็นไปได้สูงมากที่จะทำให้จอภาพแอลซีดีขนาดใหญ่

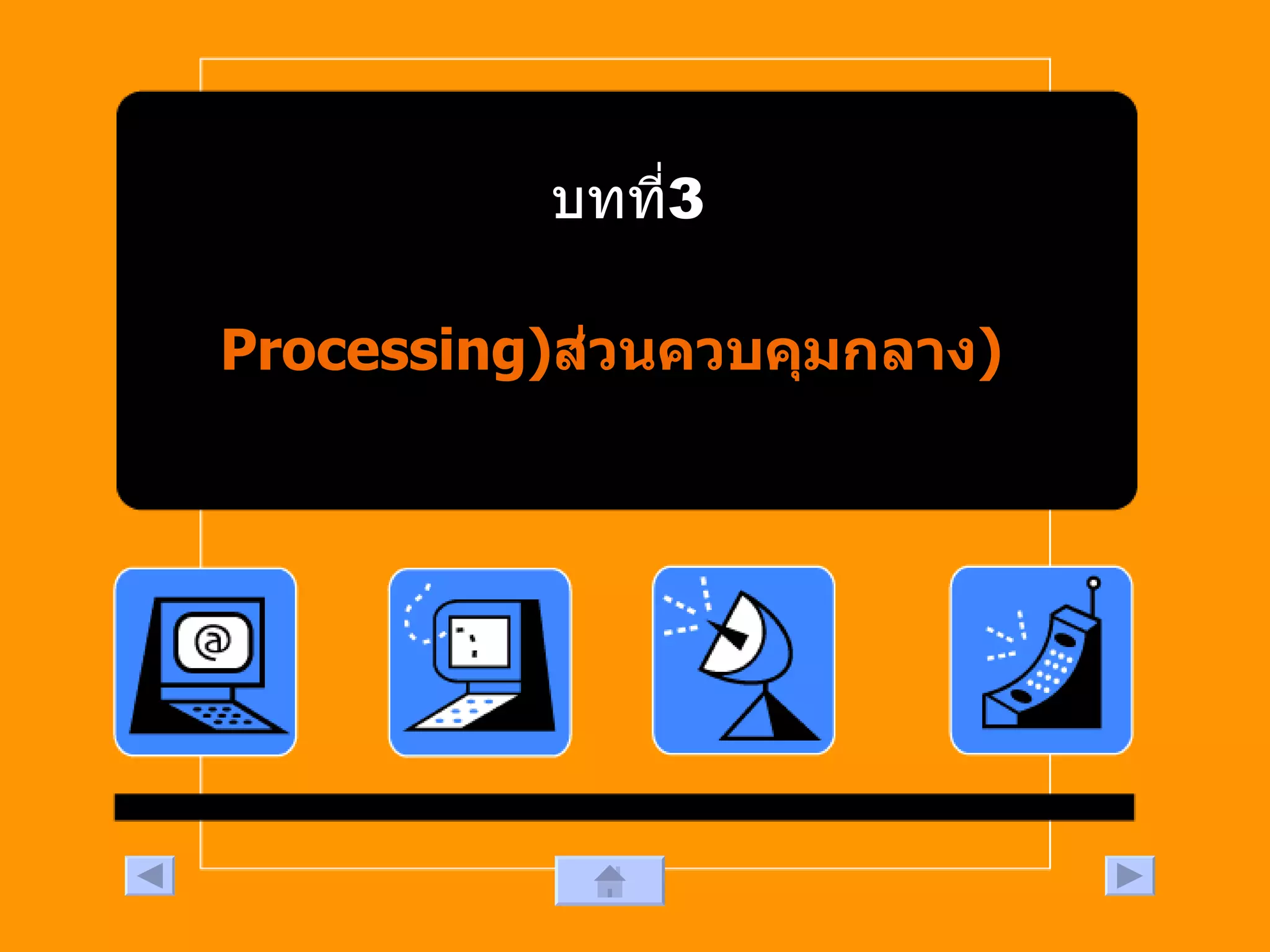

10. บทที่ 3 ( Processing ) ส่วนควบคุมกลาง

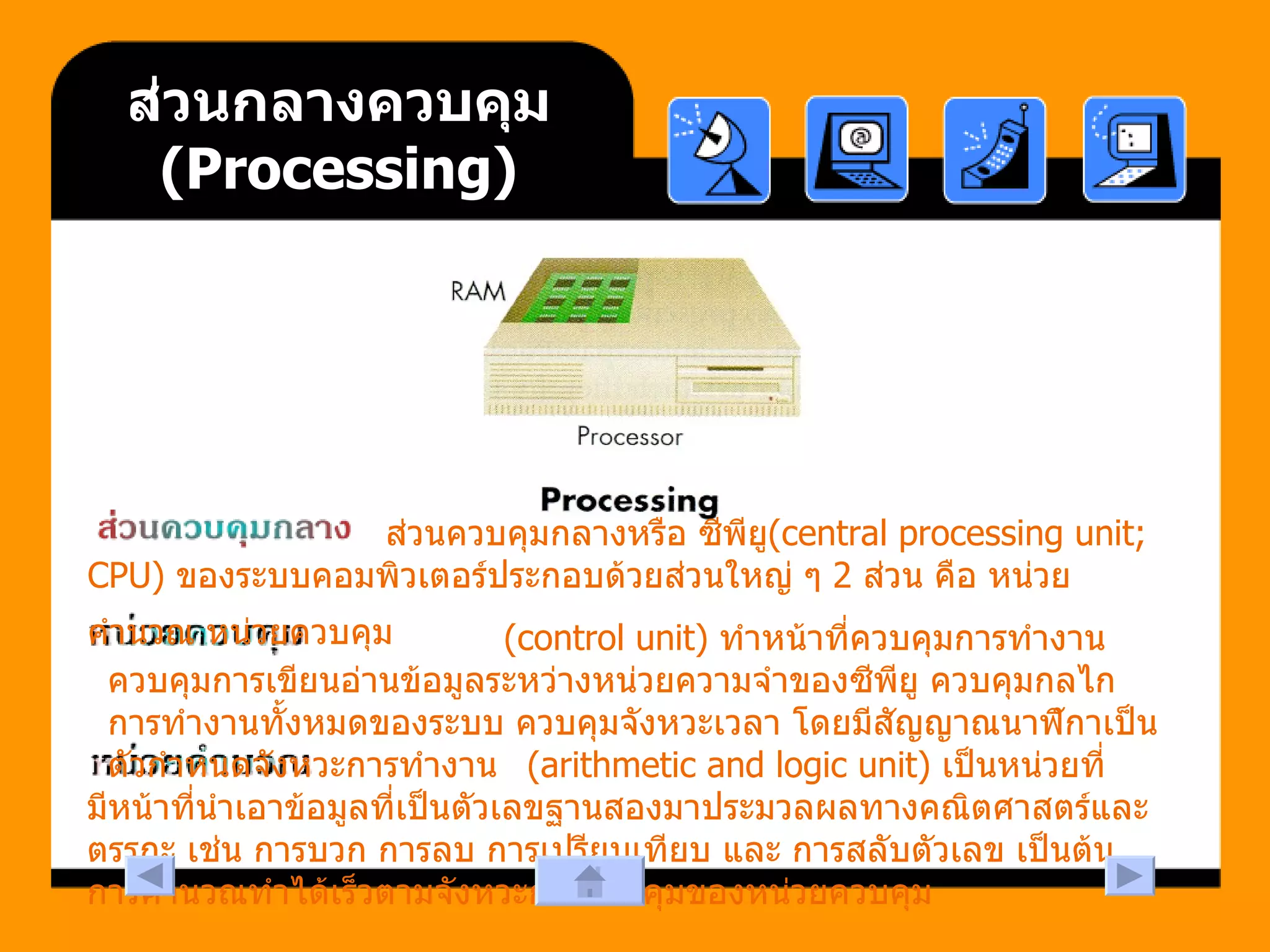

11. ส่วนกลางควบคุม ( Processing ) ส่วนควบคุมกลางหรือ ซีพียู (central processing unit; CPU) ของระบบคอมพิวเตอร์ประกอบด้วยส่วนใหญ่ ๆ 2 ส่วน คือ หน่วยคำนวณ หน่วยควบคุม (control unit) ทำหน้าที่ควบคุมการทำงาน ควบคุมการเขียนอ่านข้อมูลระหว่างหน่วยความจำของซีพียู ควบคุมกลไกการทำงานทั้งหมดของระบบ ควบคุมจังหวะเวลา โดยมีสัญญาณนาฬิกาเป็นตัวกำหนดจังหวะการทำงาน (arithmetic and logic unit) เป็นหน่วยที่มีหน้าที่นำเอาข้อมูลที่เป็นตัวเลขฐานสองมาประมวลผลทางคณิตศาสตร์และตรรกะ เช่น การบวก การลบ การเปรียบเทียบ และ การสลับตัวเลข เป็นต้น การคำนวณทำได้เร็วตามจังหวะการควบคุมของหน่วยควบคุม

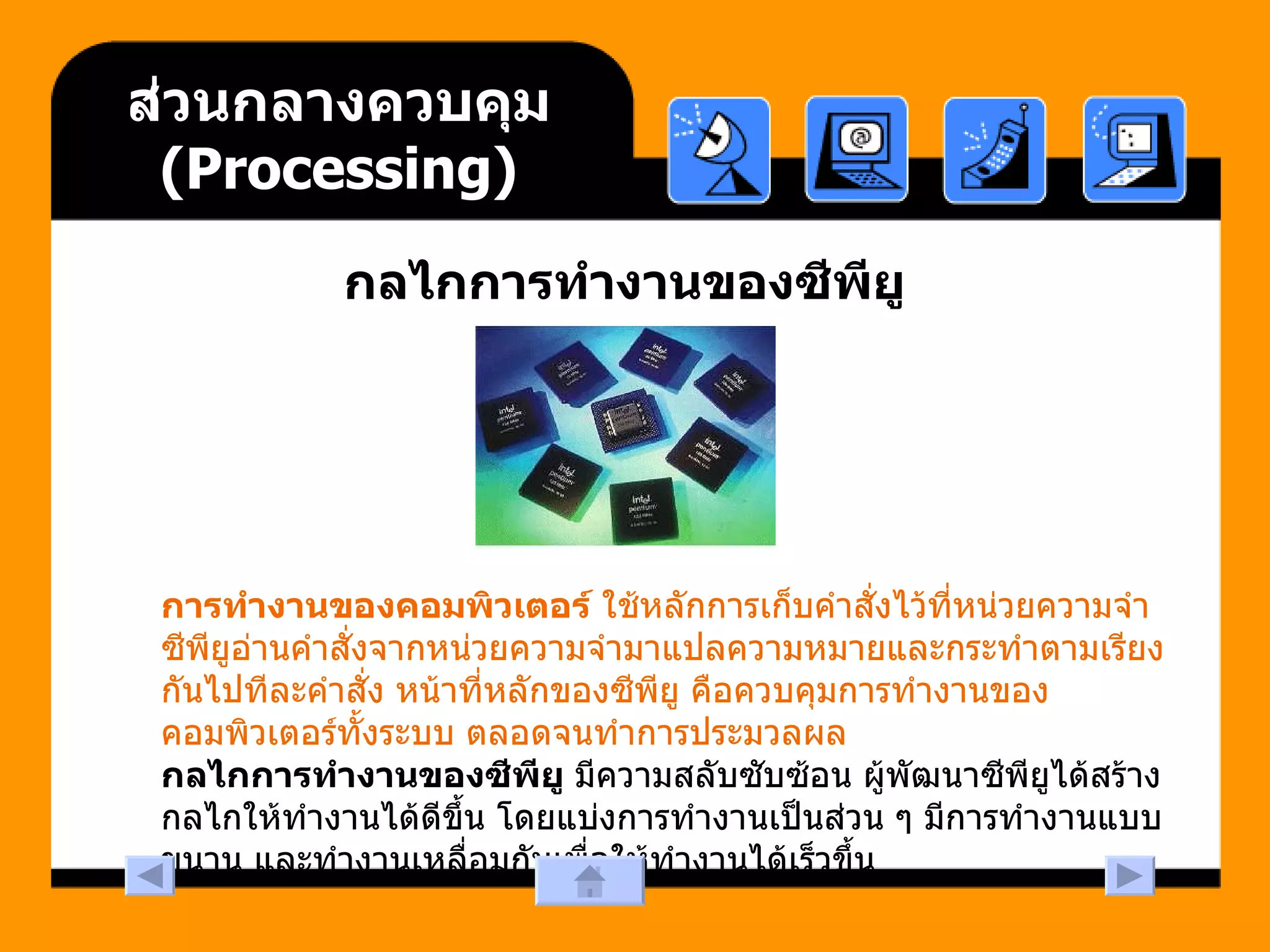

12. ส่วนกลางควบคุม ( Processing ) กลไกการทำงานของซีพียู การทำงานของคอมพิวเตอร์ ใช้หลักการเก็บคำสั่งไว้ที่หน่วยความจำ ซีพียูอ่านคำสั่งจากหน่วยความจำมาแปลความหมายและกระทำตามเรียงกันไปทีละคำสั่ง หน้าที่หลักของซีพียู คือควบคุมการทำงานของคอมพิวเตอร์ทั้งระบบ ตลอดจนทำการประมวลผล กลไกการทำงานของซีพียู มีความสลับซับซ้อน ผู้พัฒนาซีพียูได้สร้างกลไกให้ทำงานได้ดีขึ้น โดยแบ่งการทำงานเป็นส่วน ๆ มีการทำงานแบบขนาน และทำงานเหลื่อมกันเพื่อให้ทำงานได้เร็วขึ้น

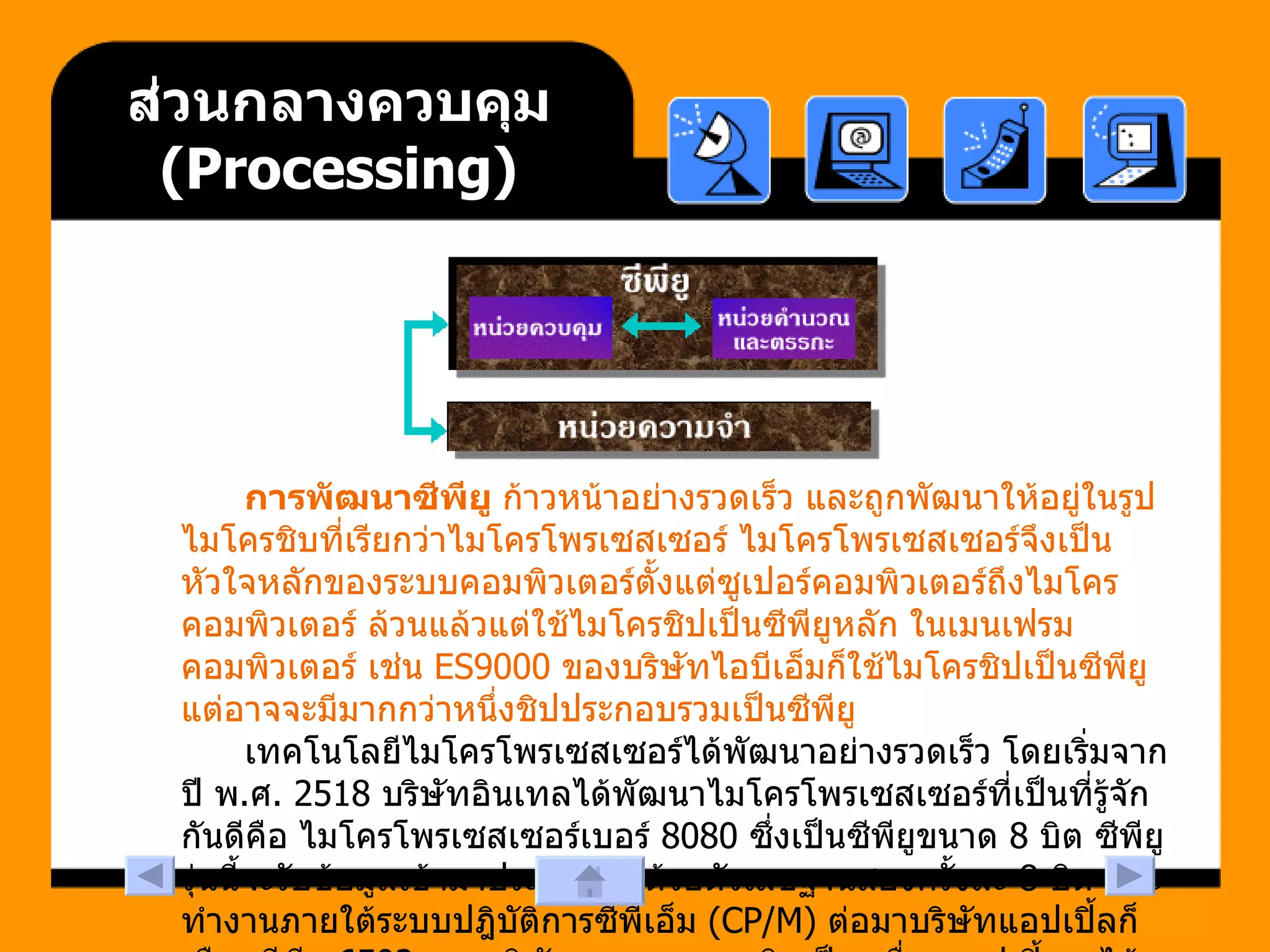

13. ส่วนกลางควบคุม ( Processing ) การพัฒนาซีพียู ก้าวหน้าอย่างรวดเร็ว และถูกพัฒนาให้อยู่ในรูปไมโครชิบที่เรียกว่าไมโครโพรเซสเซอร์ ไมโครโพรเซสเซอร์จึงเป็นหัวใจหลักของระบบคอมพิวเตอร์ตั้งแต่ซูเปอร์คอมพิวเตอร์ถึงไมโครคอมพิวเตอร์ ล้วนแล้วแต่ใช้ไมโครชิปเป็นซีพียูหลัก ในเมนเฟรมคอมพิวเตอร์ เช่น ES9000 ของบริษัทไอบีเอ็มก็ใช้ไมโครชิปเป็นซีพียู แต่อาจจะมีมากกว่าหนึ่งชิปประกอบรวมเป็นซีพียู เทคโนโลยีไมโครโพรเซสเซอร์ได้พัฒนาอย่างรวดเร็ว โดยเริ่มจากปี พ . ศ . 2518 บริษัทอินเทลได้พัฒนาไมโครโพรเซสเซอร์ที่เป็นที่รู้จักกันดีคือ ไมโครโพรเซสเซอร์เบอร์ 8080 ซึ่งเป็นซีพียูขนาด 8 บิต ซีพียูรุ่นนี้จะรับข้อมูลเข้ามาประมวลผลด้วยตัวเลขฐานสองครั้งละ 8 บิต และทำงานภายใต้ระบบปฎิบัติการซีพีเอ็ม (CP/M) ต่อมาบริษัทแอปเปิ้ลก็เลือกซีพียู 6502 ของบริษัทมอสเทคมาผลิตเป็นเครื่องแอปเปิ้ลทู ได้รับความนิยมเป็นอย่างมากในยุคนั้น

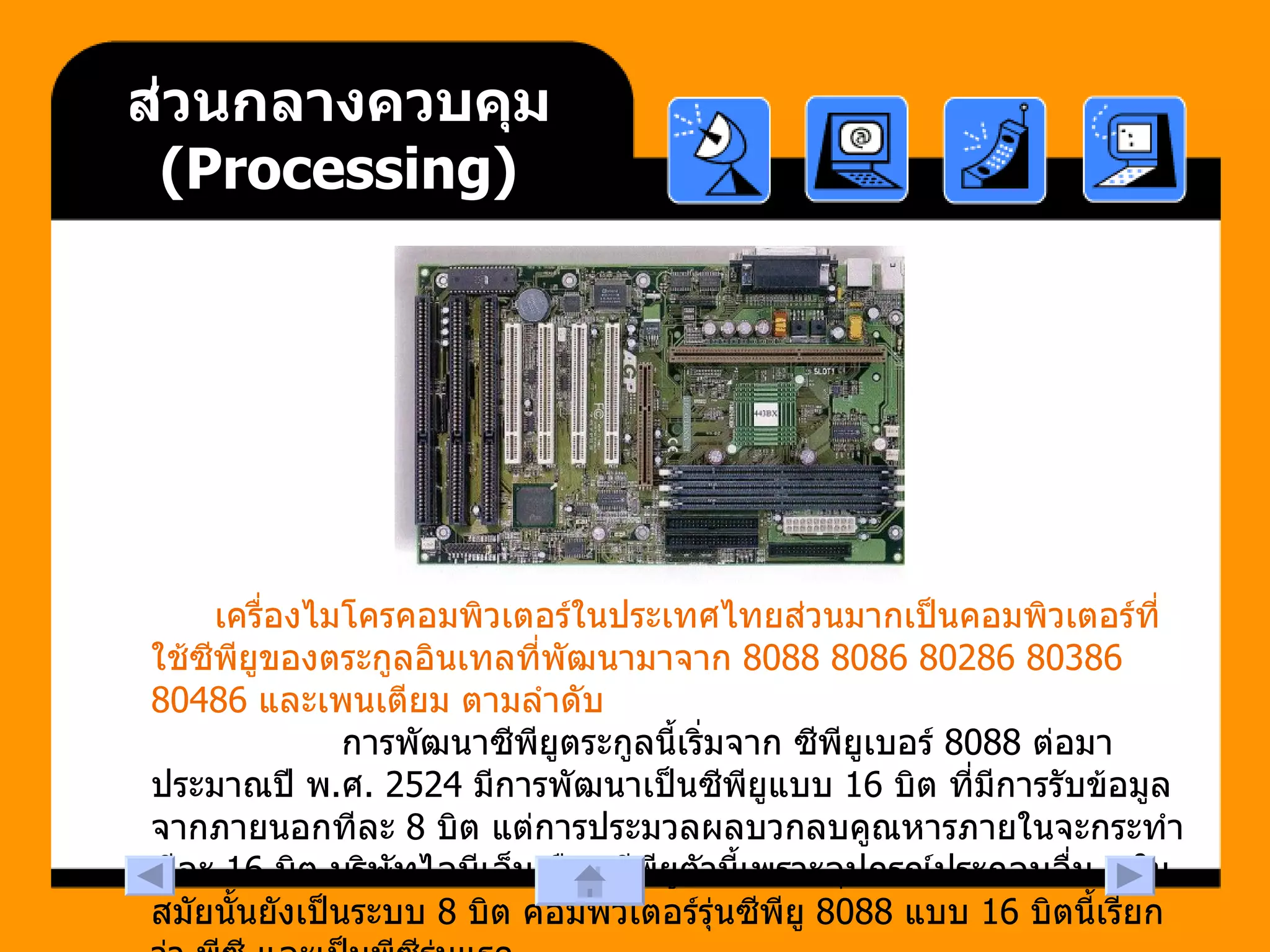

14. ส่วนกลางควบคุม ( Processing ) เครื่องไมโครคอมพิวเตอร์ในประเทศไทยส่วนมากเป็นคอมพิวเตอร์ที่ใช้ซีพียูของตระกูลอินเทลที่พัฒนามาจาก 8088 8086 80286 80386 80486 และเพนเตียม ตามลำดับ การพัฒนาซีพียูตระกูลนี้เริ่มจาก ซีพียูเบอร์ 8088 ต่อมาประมาณปี พ . ศ . 2524 มีการพัฒนาเป็นซีพียูแบบ 16 บิต ที่มีการรับข้อมูลจากภายนอกทีละ 8 บิต แต่การประมวลผลบวกลบคูณหารภายในจะกระทำทีละ 16 บิต บริษัทไอบีเอ็มเลือกซีพียูตัวนี้เพราะอุปกรณ์ประกอบอื่น ๆ ในสมัยนั้นยังเป็นระบบ 8 บิต คอมพิวเตอร์รุ่นซีพียู 8088 แบบ 16 บิตนี้เรียกว่า พีซี และเป็นพีซีรุ่นแรก

15. ส่วนกลางควบคุม ( Processing ) ขีดความสามารถของซีพียูที่จะต้องพิจารณา นอกจากขีดความสามารถในการประมวลผล ภายใน การับส่งข้อระหว่างซีพียูกับอุปกรณ์ภายนอกแล้ว ยังต้องพิจารณาขีดความสามารถในการเข้าไปเขียนอ่านใน หน่วยความจำด้วย ซีพียู 8088 สามารถเขียนอ่านในหน่วยความจำได้สูงสุดเพียง 1 เมกะไบต์ ( ประมาณหนึ่ง ล้านไบต์ ) ซึ่งถือว่ามากในขณะนั้น ความเร็วของการทำงานของซีพียูขึ้นอยู่กับการให้จังหวะที่เรียกว่า สัญญาณนาฬิกาซีพียู 8088 ถูกกำหนดจังหวะด้วยสัญญาณนาฬิกาที่มีความเร็ว 4.77 ล้านรอบใบ 1 วินาทีหรือที่เรียกว่า 4.77 เมกะเฮิรตซ์ (MHz) ซึ่งปัจจุบันถูกพัฒนาให้เร็วขึ้นเป็นลำดับ ไมโครคอมพิวเตอร์รุ่นพีซีได้รับการพัฒนาเพิ่มเติมฮาร์ดดิสก์ลงไปและปรับปรุงซอฟต์แวร์ระบบแลเรียกชื่อรุ่นว่า พีซีเอ็กซ์ที (PC-XT) ในพ . ศ . 2527 ไอบีเอ็มเสนอไมโครคอมพิวเตอร์รุ่นใหม่ที่ทำงานได้ดีกว่าเดิม โดยใช้ชื่อรุ่นว่า พีซีเอที (PC-AT) คอมพิวเตอร์รุ่นนี้ใช้ซีพียูเบอร์ 80286 ทำงานที่ความเร็วสูงขึ้นคือ 6 เมกะเฮิรตซ์ การทำงานของซีพียู 80286 ดีกว่าเดิมมาก เพราะรับส่งข้อมูลกับอุปกรณ์ภายในเป็นแบบ 16 บิตเต็ม การประมวลผลก็เป็นแบบ 16 บิต ทำงานด้วยความเร็วของจังหวะสัญญาณนาฬิกาสูงกว่า และยังติดต่อเขียนอ่านกับหน่วยความจำได้มากกว่า คือ ติดต่อได้สูงสุด 16 เมกะไบต์ หรือ 16 เท่าของคอมพิวเตอร์รุ่นพีซี

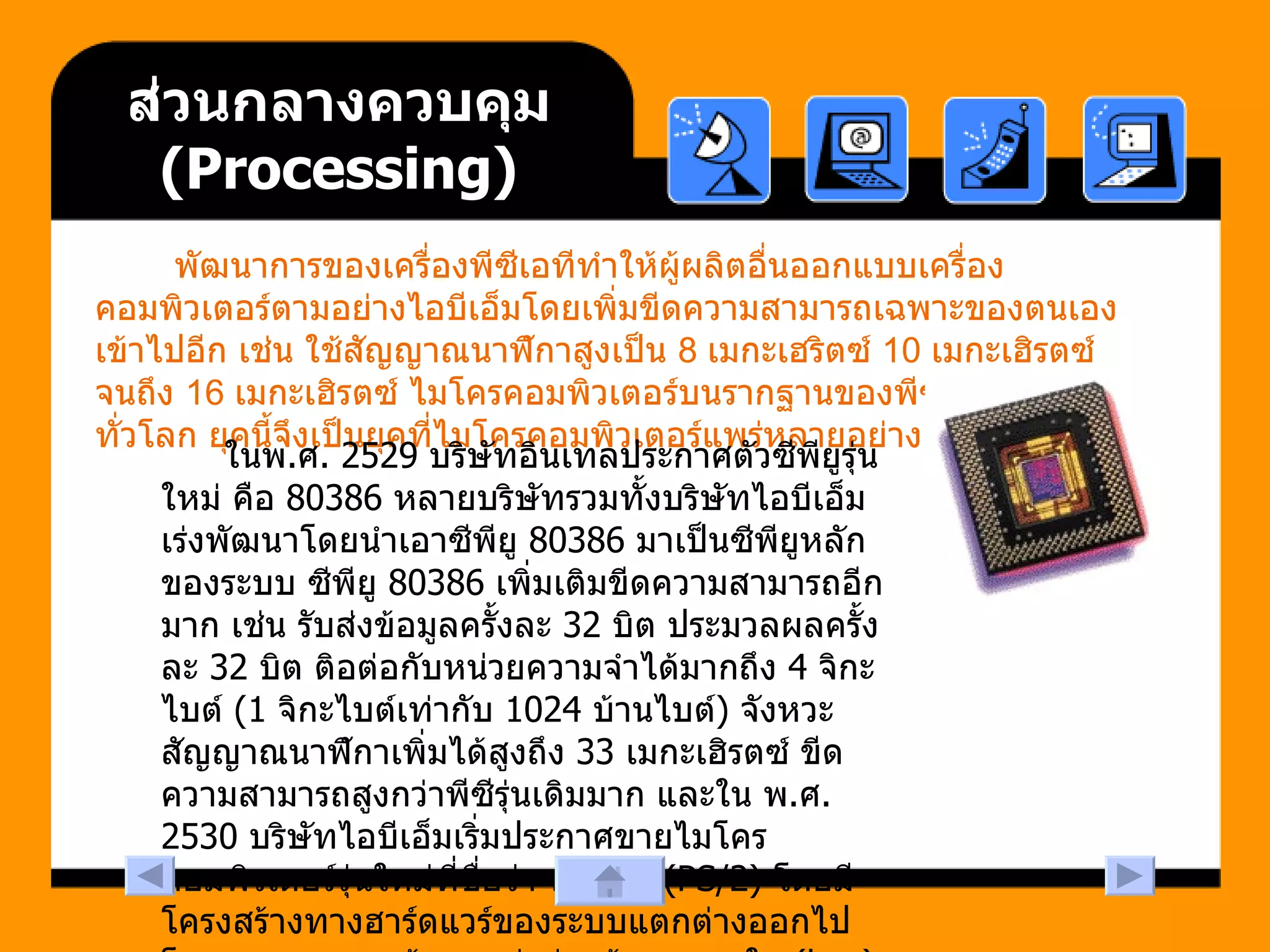

16. ส่วนกลางควบคุม ( Processing ) พัฒนาการของเครื่องพีซีเอทีทำให้ผู้ผลิตอื่นออกแบบเครื่องคอมพิวเตอร์ตามอย่างไอบีเอ็มโดยเพิ่มขีดความสามารถเฉพาะของตนเองเข้าไปอีก เช่น ใช้สัญญาณนาฬิกาสูงเป็น 8 เมกะเฮริตซ์ 10 เมกะเฮิรตซ์ จนถึง 16 เมกะเฮิรตซ์ ไมโครคอมพิวเตอร์บนรากฐานของพีซีเอทีจึงมีผู้ใช้กันทั่วโลก ยุคนี้จึงเป็นยุคที่ไมโครคอมพิวเตอร์แพร่หลายอย่างเต็มที่ ในพ . ศ . 2529 บริษัทอินเทลประกาศตัวซีพียูรุ่นใหม่ คือ 80386 หลายบริษัทรวมทั้งบริษัทไอบีเอ็มเร่งพัฒนาโดยนำเอาซีพียู 80386 มาเป็นซีพียูหลักของระบบ ซีพียู 80386 เพิ่มเติมขีดความสามารถอีกมาก เช่น รับส่งข้อมูลครั้งละ 32 บิต ประมวลผลครั้งละ 32 บิต ติอต่อกับหน่วยความจำได้มากถึง 4 จิกะไบต์ (1 จิกะไบต์เท่ากับ 1024 บ้านไบต์ ) จังหวะสัญญาณนาฬิกาเพิ่มได้สูงถึง 33 เมกะเฮิรตซ์ ขีดความสามารถสูงกว่าพีซีรุ่นเดิมมาก และใน พ . ศ . 2530 บริษัทไอบีเอ็มเริ่มประกาศขายไมโครคอมพิวเตอร์รุ่นใหม่ที่ชื่อว่า พีเอสทู (PS/2) โดยมีโครงสร้างทางฮาร์ดแวร์ของระบบแตกต่างออกไปโดยเฉพาะระบบเส้นทางส่งถ่ายข้อมูลภายใน (bus)

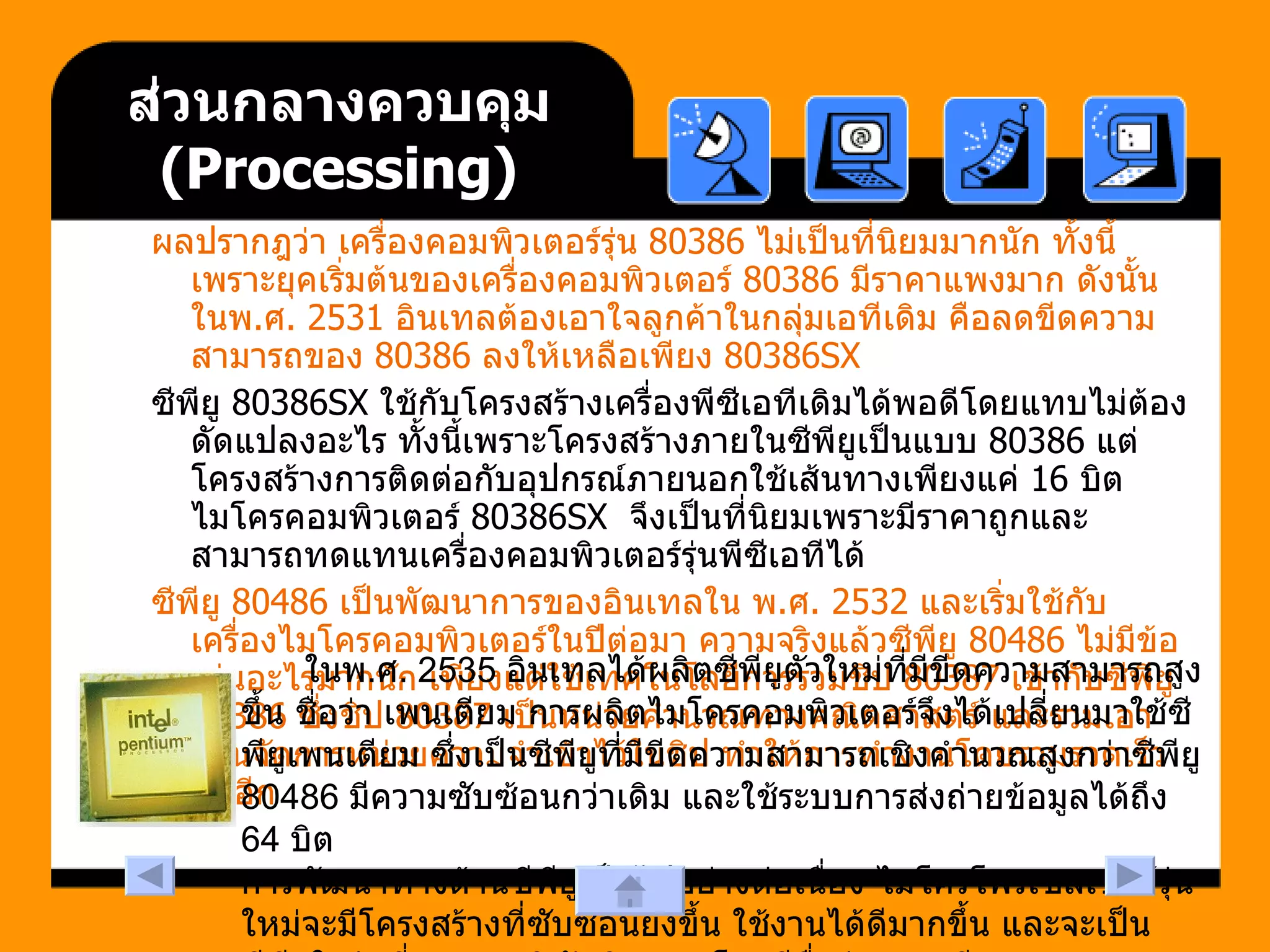

17. ส่วนกลางควบคุม ( Processing ) ผลปรากฎว่า เครื่องคอมพิวเตอร์รุ่น 80386 ไม่เป็นที่นิยมมากนัก ทั้งนี้เพราะยุคเริ่มต้นของเครื่องคอมพิวเตอร์ 80386 มีราคาแพงมาก ดังนั้นในพ . ศ . 2531 อินเทลต้องเอาใจลูกค้าในกลุ่มเอทีเดิม คือลดขีดความสามารถของ 80386 ลงให้เหลือเพียง 80386SX ซีพียู 80386SX ใช้กับโครงสร้างเครื่องพีซีเอทีเดิมได้พอดีโดยแทบไม่ต้องดัดแปลงอะไร ทั้งนี้เพราะโครงสร้างภายในซีพียูเป็นแบบ 80386 แต่โครงสร้างการติดต่อกับอุปกรณ์ภายนอกใช้เส้นทางเพียงแค่ 16 บิต ไมโครคอมพิวเตอร์ 80386SX จึงเป็นที่นิยมเพราะมีราคาถูกและสามารถทดแทนเครื่องคอมพิวเตอร์รุ่นพีซีเอทีได้ ซีพียู 80486 เป็นพัฒนาการของอินเทลใน พ . ศ . 2532 และเริ่มใช้กับเครื่องไมโครคอมพิวเตอร์ในปีต่อมา ความจริงแล้วซีพียู 80486 ไม่มีข้อเด่นอะไรมากนัก เพียงแต่ใช้เทคโนโลยีการรวมชิป 80387 เข้ากับซีพียู 80386 ซึ่งชิป 80387 เป็นหน่วยคำนวณทางคณิตศาสตร์ และรวมเอาส่วนจัดการหน่วยความจำเข้าไว้ในชิป ทำให้การทำงานโดยรวมรวดเร็วขึ้นอีก ในพ . ศ . 2535 อินเทลได้ผลิตซีพียูตัวใหม่ที่มีขีดความสามารถสูงขึ้น ชื่อว่า เพนเตียม การผลิตไมโครคอมพิวเตอร์จึงได้เปลี่ยนมาใช้ซีพียูเพนเตียม ซึ่งเป็นซีพียูที่มีขีดความสามารถเชิงคำนวณสูงกว่าซีพียู 80486 มีความซับซ้อนกว่าเดิม และใช้ระบบการส่งถ่ายข้อมูลได้ถึง 64 บิต การพัฒนาทางด้านซีพียูเป็นไปอย่างต่อเนื่อง ไมโครโพรเซสเซอร์รุ่นใหม่จะมีโครงสร้างที่ซับซ้อนยิ่งขึ้น ใช้งานได้ดีมากขึ้น และจะเป็นซีพียูในรุ่นที่ 6 ของบริษัทอินเทล โดยมีชื่อว่า เพนเตียมทู

18. บทที่ 4 ส่วนรับข้อมูล (Input)

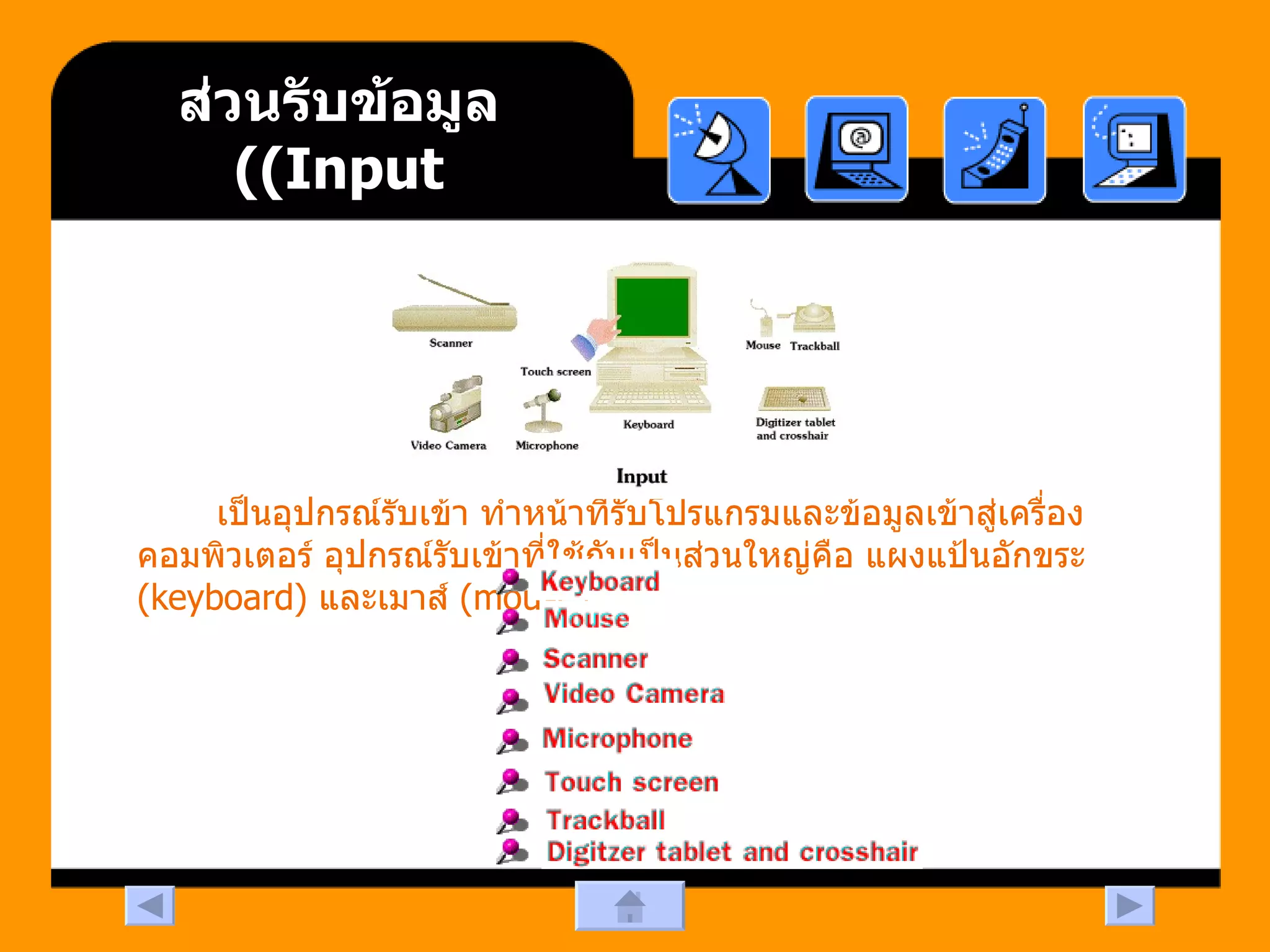

19. ส่วนรับข้อมูล (Input) เป็นอุปกรณ์รับเข้า ทำหน้าที่รับโปรแกรมและข้อมูลเข้าสู่เครื่องคอมพิวเตอร์ อุปกรณ์รับเข้าที่ใช้กันเป็นส่วนใหญ่คือ แผงแป้นอักขระ (keyboard) และเมาส์ (mouse)

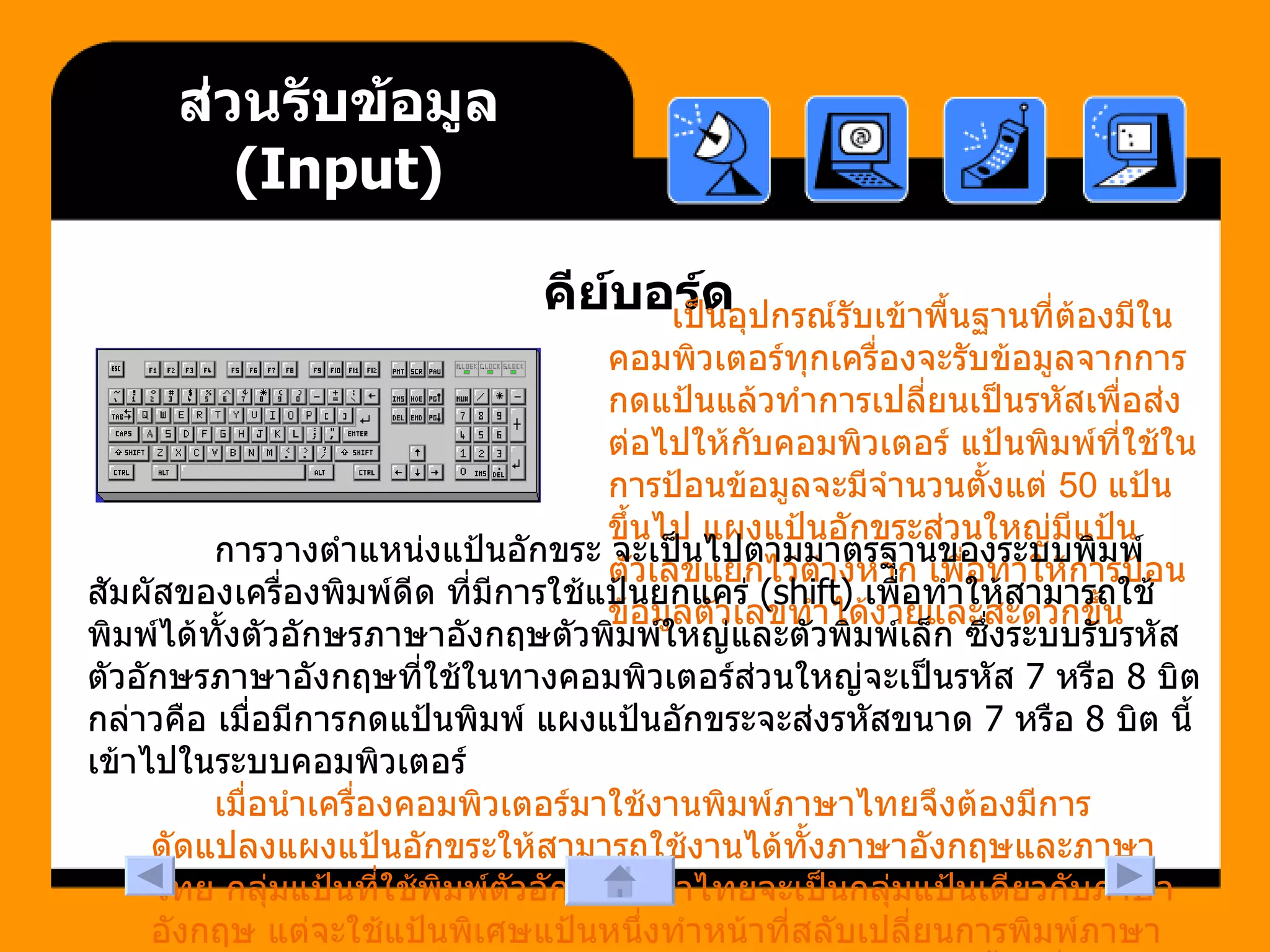

20. ส่วนรับข้อมูล (Input) คีย์บอร์ด เป็นอุปกรณ์รับเข้าพื้นฐานที่ต้องมีในคอมพิวเตอร์ทุกเครื่องจะรับข้อมูลจากการกดแป้นแล้วทำการเปลี่ยนเป็นรหัสเพื่อส่งต่อไปให้กับคอมพิวเตอร์ แป้นพิมพ์ที่ใช้ในการป้อนข้อมูลจะมีจำนวนตั้งแต่ 50 แป้นขึ้นไป แผงแป้นอักขระส่วนใหญ่มีแป้นตัวเลขแยกไว้ต่างหาก เพื่อทำให้การป้อนข้อมูลตัวเลขทำได้ง่ายและสะดวกขึ้น การวางตำแหน่งแป้นอักขระ จะเป็นไปตามมาตรฐานของระบบพิมพ์สัมผัสของเครื่องพิมพ์ดีด ที่มีการใช้แป้นยกแคร่ (shift) เพื่อทำให้สามารถใช้พิมพ์ได้ทั้งตัวอักษรภาษาอังกฤษตัวพิมพ์ใหญ่และตัวพิมพ์เล็ก ซึ่งระบบรับรหัสตัวอักษรภาษาอังกฤษที่ใช้ในทางคอมพิวเตอร์ส่วนใหญ่จะเป็นรหัส 7 หรือ 8 บิต กล่าวคือ เมื่อมีการกดแป้นพิมพ์ แผงแป้นอักขระจะส่งรหัสขนาด 7 หรือ 8 บิต นี้เข้าไปในระบบคอมพิวเตอร์ เมื่อนำเครื่องคอมพิวเตอร์มาใช้งานพิมพ์ภาษาไทยจึงต้องมีการดัดแปลงแผงแป้นอักขระให้สามารถใช้งานได้ทั้งภาษาอังกฤษและภาษาไทย กลุ่มแป้นที่ใช้พิมพ์ตัวอักษรภาษาไทยจะเป็นกลุ่มแป้นเดียวกับภาษาอังกฤษ แต่จะใช้แป้นพิเศษแป้นหนึ่งทำหน้าที่สลับเปลี่ยนการพิมพ์ภาษาไทย หรือภาษาอังกฤษภายใต้การควบคุมของซอฟต์แวร์อีกชั้นหนึ่ง

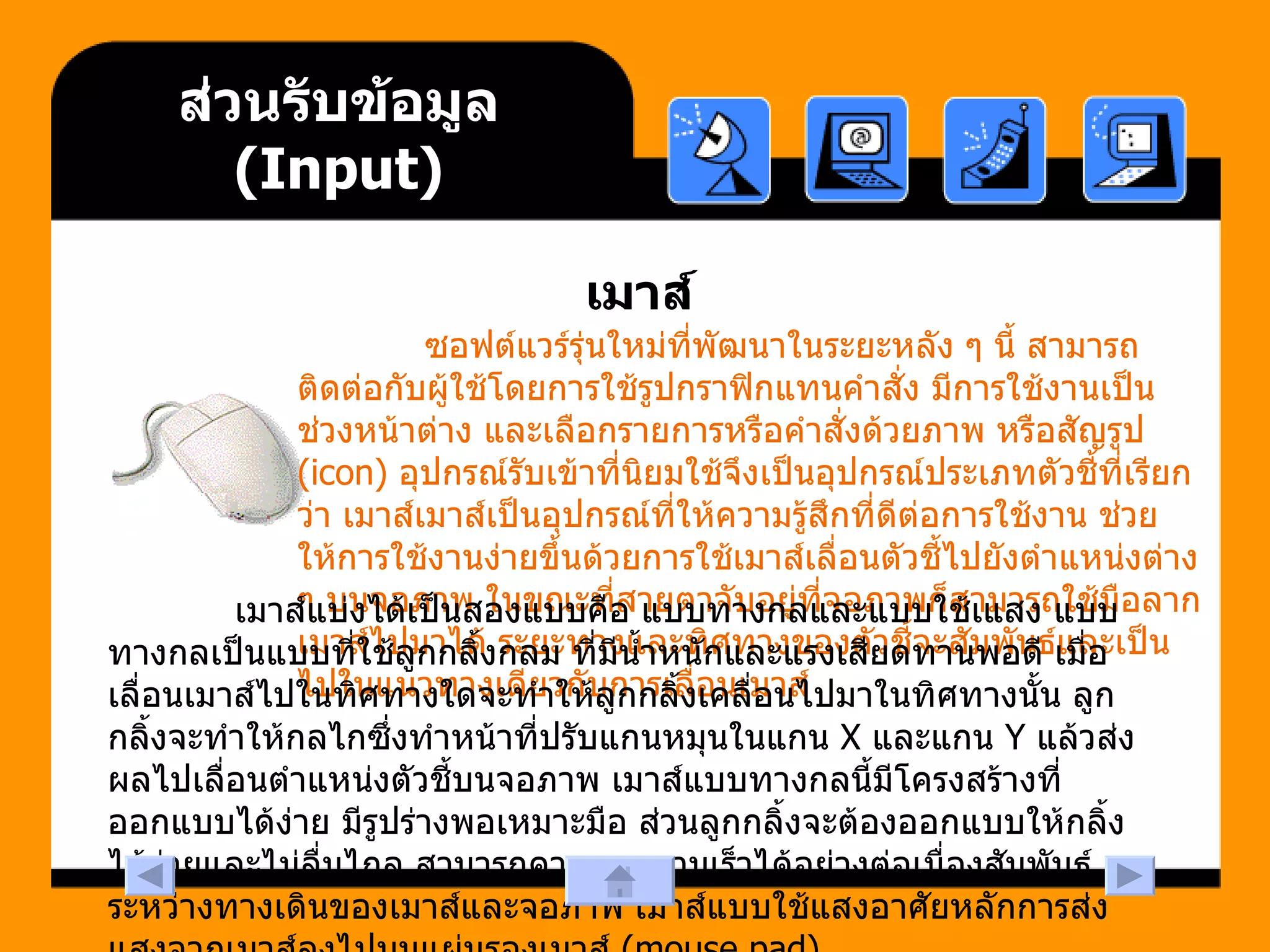

21. ส่วนรับข้อมูล (Input) เมาส์ ซอฟต์แวร์รุ่นใหม่ที่พัฒนาในระยะหลัง ๆ นี้ สามารถติดต่อกับผู้ใช้โดยการใช้รูปกราฟิกแทนคำสั่ง มีการใช้งานเป็นช่วงหน้าต่าง และเลือกรายการหรือคำสั่งด้วยภาพ หรือสัญรูป (icon) อุปกรณ์รับเข้าที่นิยมใช้จึงเป็นอุปกรณ์ประเภทตัวชี้ที่เรียกว่า เมาส์เมาส์เป็นอุปกรณ์ที่ให้ความรู้สึกที่ดีต่อการใช้งาน ช่วยให้การใช้งานง่ายขึ้นด้วยการใช้เมาส์เลื่อนตัวชี้ไปยังตำแหน่งต่าง ๆ บนจอภาพ ในขณะที่สายตาจับอยู่ที่จอภาพก็สามารถใช้มือลากเมาส์ไปมาได้ ระยะทางและทิศทางของตัวชี้จะสัมพันธ์และเป็นไปในแนวทางเดียวกับการเลื่อนเมาส์ เมาส์แบ่งได้เป็นสองแบบคือ แบบทางกลและแบบใช้เแสง แบบทางกลเป็นแบบที่ใช้ลูกกลิ้งกลม ที่มีน้ำหนักและแรงเสียดทานพอดี เมื่อเลื่อนเมาส์ไปในทิศทางใดจะทำให้ลูกกลิ้งเคลื่อนไปมาในทิศทางนั้น ลูกกลิ้งจะทำให้กลไกซึ่งทำหน้าที่ปรับแกนหมุนในแกน X และแกน Y แล้วส่งผลไปเลื่อนตำแหน่งตัวชี้บนจอภาพ เมาส์แบบทางกลนี้มีโครงสร้างที่ออกแบบได้ง่าย มีรูปร่างพอเหมาะมือ ส่วนลูกกลิ้งจะต้องออกแบบให้กลิ้งได้ง่ายและไม่ลื่นไถล สามารถควบคุมความเร็วได้อย่างต่อเนื่องสัมพันธ์ระหว่างทางเดินของเมาส์และจอภาพ เมาส์แบบใช้แสงอาศัยหลักการส่งแสงจากเมาส์ลงไปบนแผ่นรองเมาส์ (mouse pad)

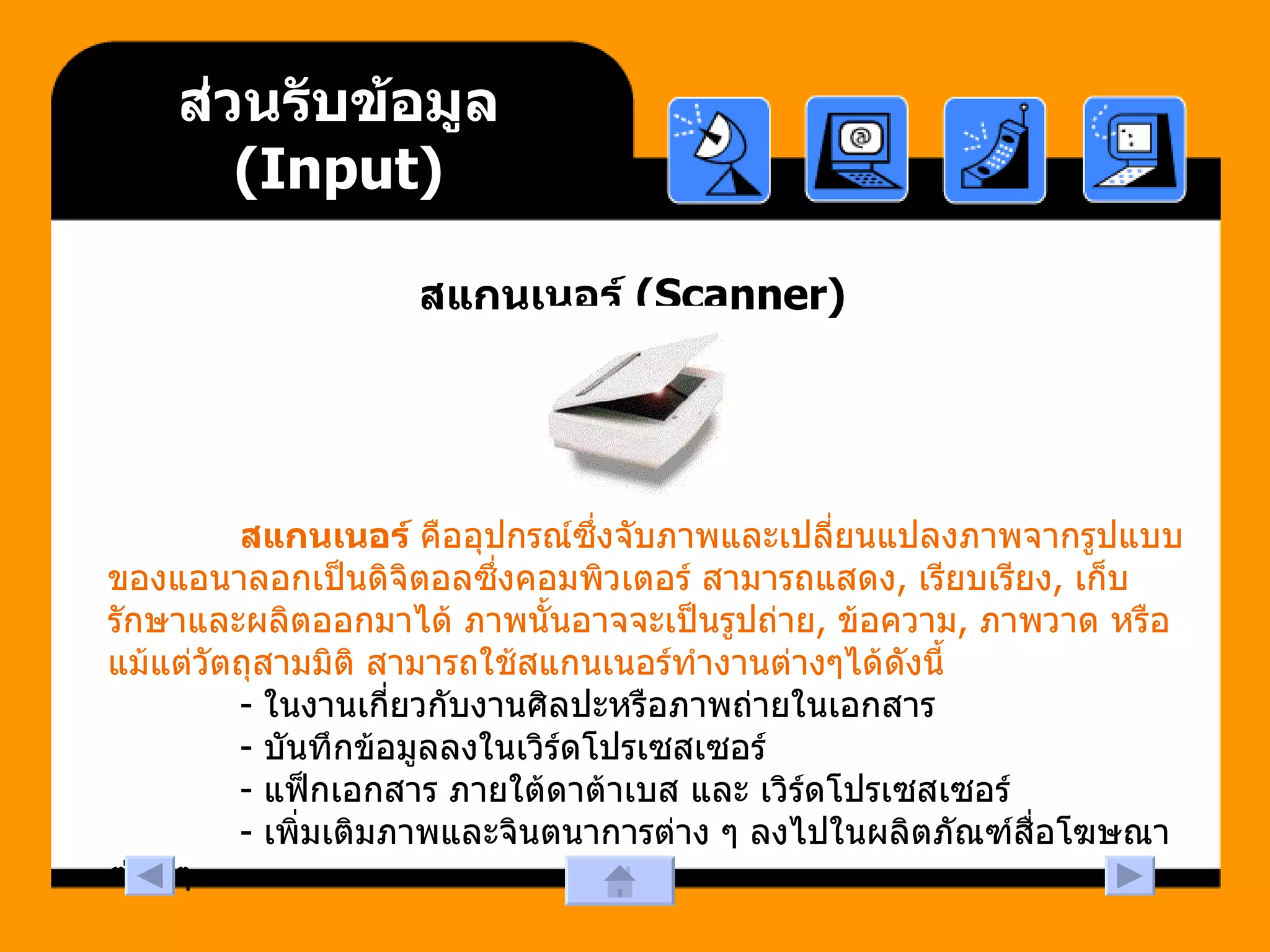

22. ส่วนรับข้อมูล (Input) สแกนเนอร์ (Scanner) สแกนเนอร์ คืออุปกรณ์ซึ่งจับภาพและเปลี่ยนแปลงภาพจากรูปแบบของแอนาลอกเป็นดิจิตอลซึ่งคอมพิวเตอร์ สามารถแสดง , เรียบเรียง , เก็บรักษาและผลิตออกมาได้ ภาพนั้นอาจจะเป็นรูปถ่าย , ข้อความ , ภาพวาด หรือแม้แต่วัตถุสามมิติ สามารถใช้สแกนเนอร์ทำงานต่างๆได้ดังนี้ - ในงานเกี่ยวกับงานศิลปะหรือภาพถ่ายในเอกสาร - บันทึกข้อมูลลงในเวิร์ดโปรเซสเซอร์ - แฟ็กเอกสาร ภายใต้ดาต้าเบส และ เวิร์ดโปรเซสเซอร์ - เพิ่มเติมภาพและจินตนาการต่าง ๆ ลงไปในผลิตภัณฑ์สื่อโฆษณาต่าง ๆ

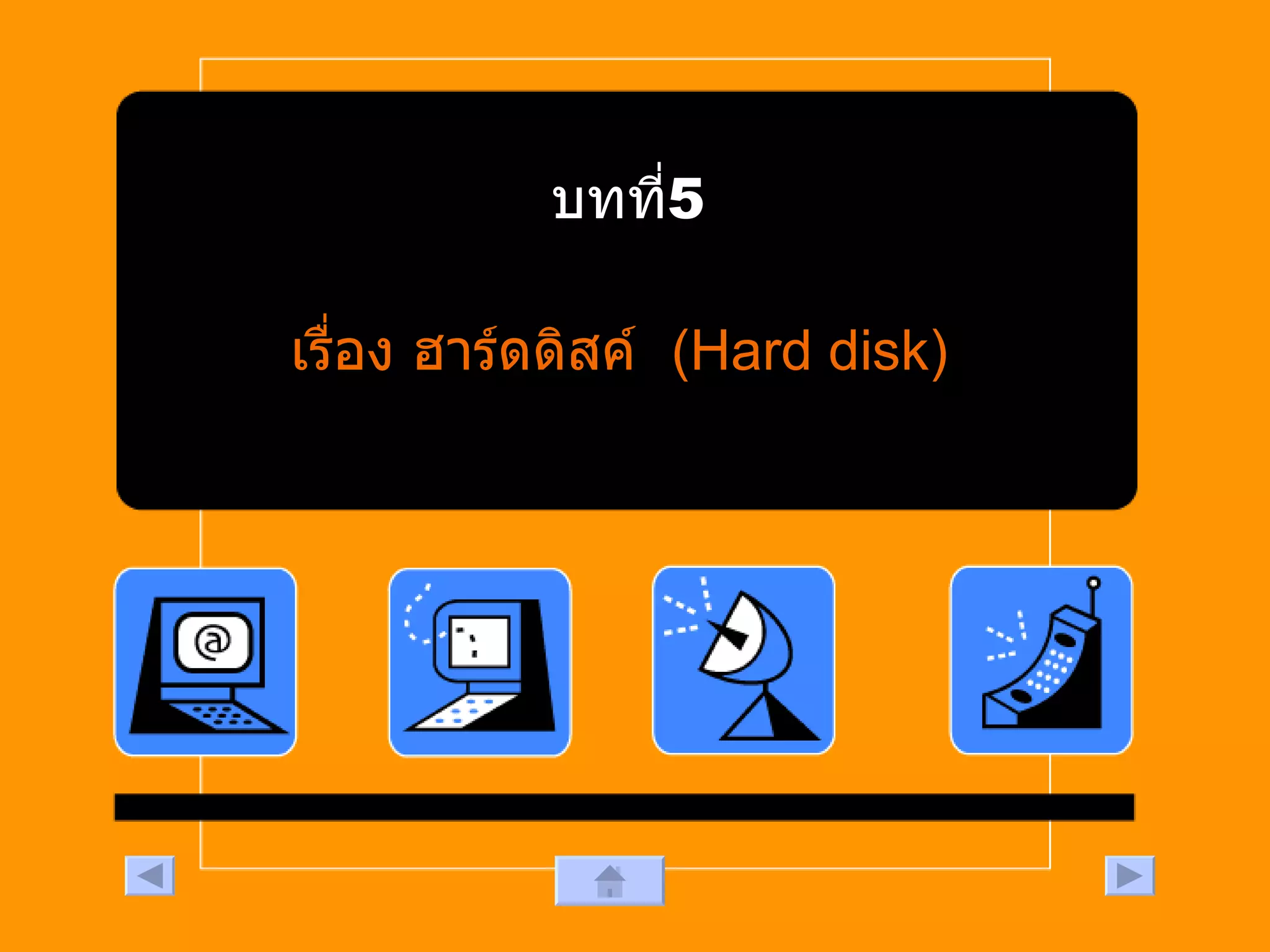

23. บทที่ 5 เรื่อง ฮาร์ดดิสค์ (Hard disk)

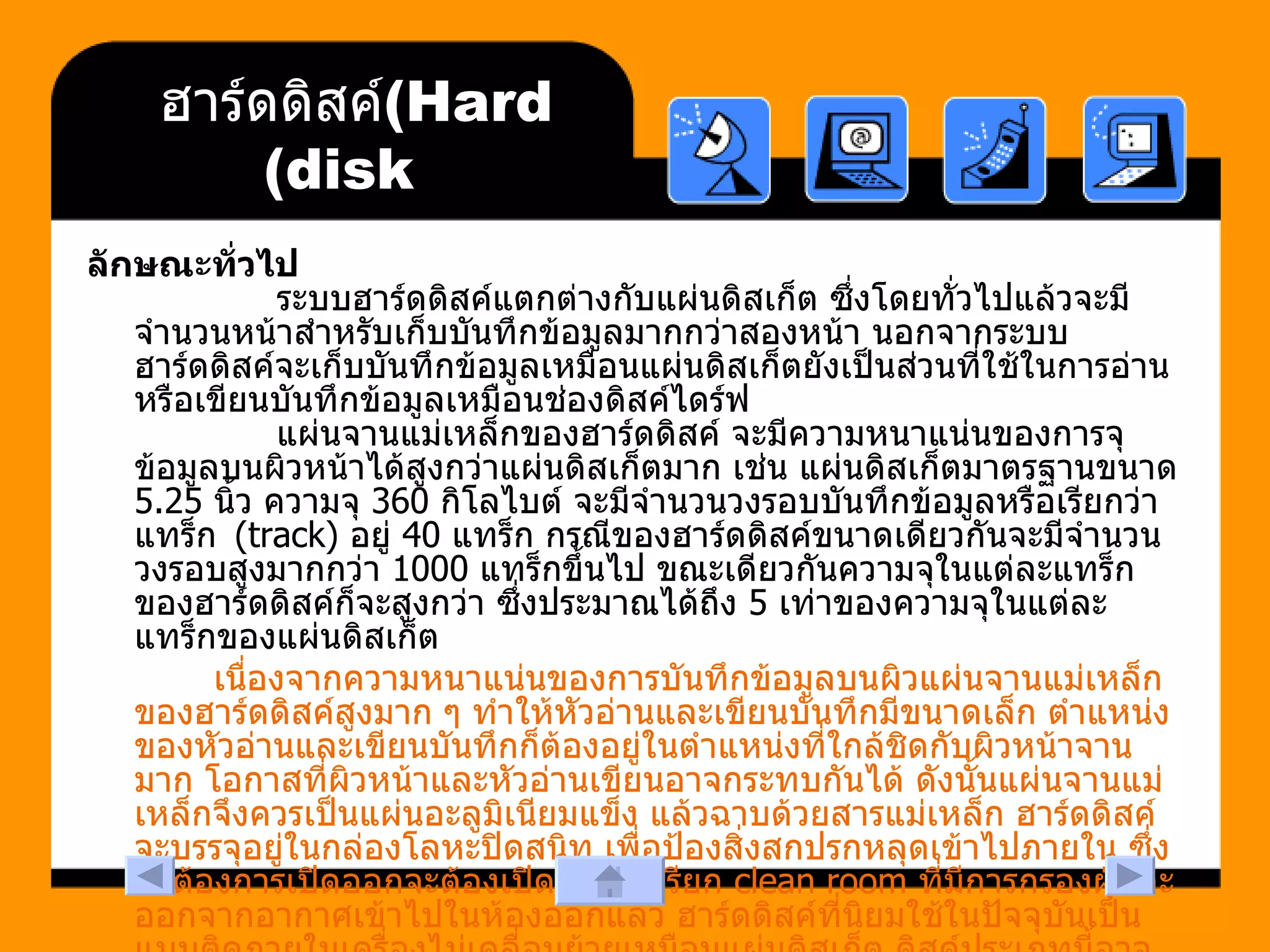

24. ฮาร์ดดิสค์ (Hard disk) ลักษณะทั่วไป ระบบฮาร์ดดิสค์แตกต่างกับแผ่นดิสเก็ต ซึ่งโดยทั่วไปแล้วจะมีจำนวนหน้าสำหรับเก็บบันทึกข้อมูลมากกว่าสองหน้า นอกจากระบบฮาร์ดดิสค์จะเก็บบันทึกข้อมูลเหมือนแผ่นดิสเก็ตยังเป็นส่วนที่ใช้ในการอ่านหรือเขียนบันทึกข้อมูลเหมือนช่องดิสค์ไดร์ฟ แผ่นจานแม่เหล็กของฮาร์ดดิสค์ จะมีความหนาแน่นของการจุข้อมูลบนผิวหน้าได้สูงกว่าแผ่นดิสเก็ตมาก เช่น แผ่นดิสเก็ตมาตรฐานขนาด 5.25 นิ้ว ความจุ 360 กิโลไบต์ จะมีจำนวนวงรอบบันทึกข้อมูลหรือเรียกว่า แทร็ก (track) อยู่ 40 แทร็ก กรณีของฮาร์ดดิสค์ขนาดเดียวกันจะมีจำนวนวงรอบสูงมากกว่า 1000 แทร็กขึ้นไป ขณะเดียวกันความจุในแต่ละแทร็กของฮาร์ดดิสค์ก็จะสูงกว่า ซึ่งประมาณได้ถึง 5 เท่าของความจุในแต่ละแทร็กของแผ่นดิสเก็ต เนื่องจากความหนาแน่นของการบันทึกข้อมูลบนผิวแผ่นจานแม่เหล็กของฮาร์ดดิสค์สูงมาก ๆ ทำให้หัวอ่านและเขียนบันทึกมีขนาดเล็ก ตำแหน่งของหัวอ่านและเขียนบันทึกก็ต้องอยู่ในตำแหน่งที่ใกล้ชิดกับผิวหน้าจานมาก โอกาสที่ผิวหน้าและหัวอ่านเขียนอาจกระทบกันได้ ดังนั้นแผ่นจานแม่เหล็กจึงควรเป็นแผ่นอะลูมิเนียมแข็ง แล้วฉาบด้วยสารแม่เหล็ก ฮาร์ดดิสค์จะบรรจุอยู่ในกล่องโลหะปิดสนิท เพื่อป้องสิ่งสกปรกหลุดเข้าไปภายใน ซึ่งถ้าต้องการเปิดออกจะต้องเปิดในห้องเรียก clean room ที่มีการกรองฝุ่นละออกจากอากาศเข้าไปในห้องออกแล้ว ฮาร์ดดิสค์ที่นิยมใช้ในปัจจุบันเป็นแบบติดภายในเครื่องไม่เคลื่อนย้ายเหมือนแผ่นดิสเก็ต ดิสค์ประเภทนี้อาจเรียกว่า ดิสค์วิ่นเชสเตอร์ (Winchester Disk)

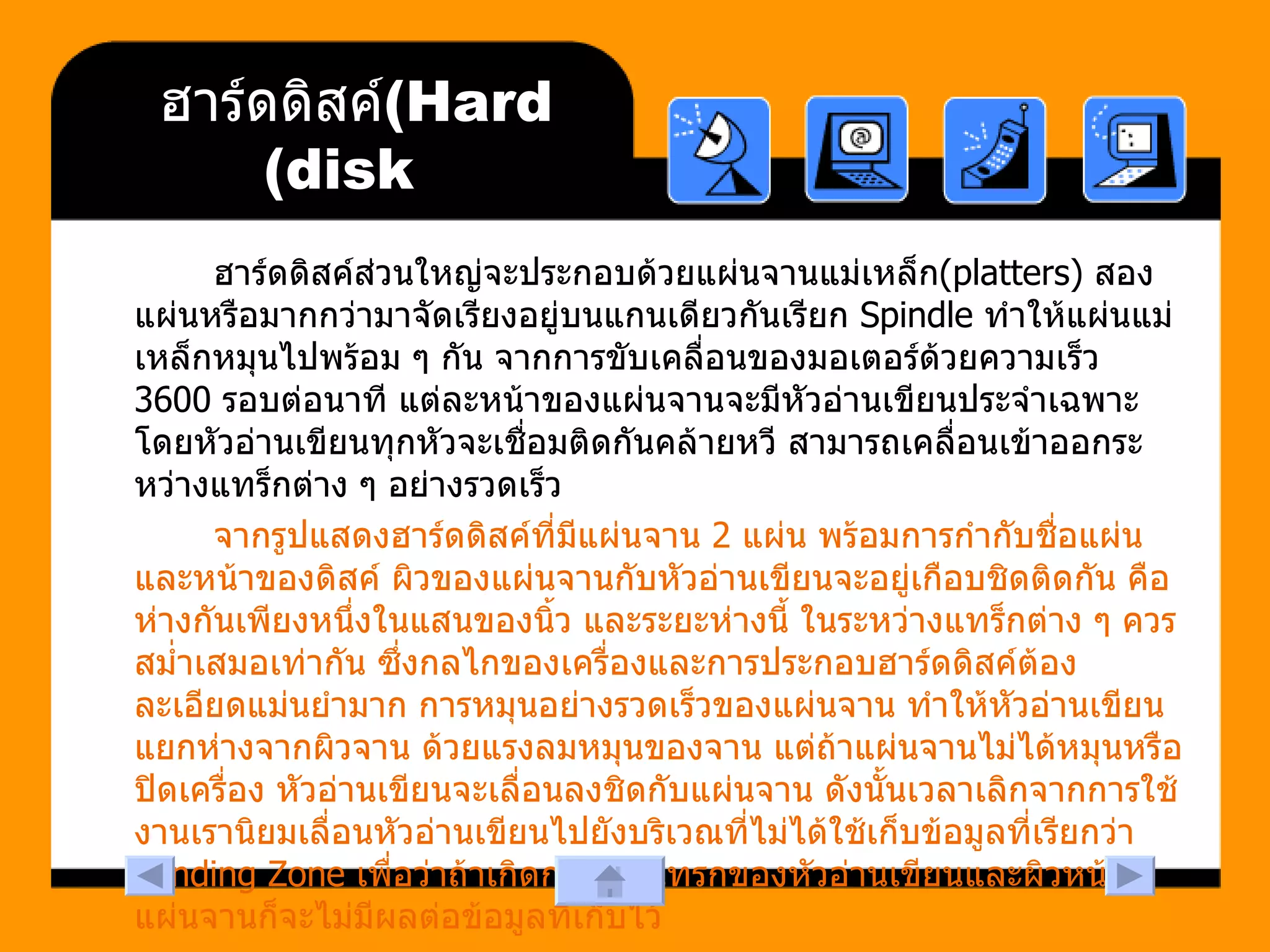

25. ฮาร์ดดิสค์ (Hard disk) ฮาร์ดดิสค์ส่วนใหญ่จะประกอบด้วยแผ่นจานแม่เหล็ก (platters) สองแผ่นหรือมากกว่ามาจัดเรียงอยู่บนแกนเดียวกันเรียก Spindle ทำให้แผ่นแม่เหล็กหมุนไปพร้อม ๆ กัน จากการขับเคลื่อนของมอเตอร์ด้วยความเร็ว 3600 รอบต่อนาที แต่ละหน้าของแผ่นจานจะมีหัวอ่านเขียนประจำเฉพาะ โดยหัวอ่านเขียนทุกหัวจะเชื่อมติดกันคล้ายหวี สามารถเคลื่อนเข้าออกระหว่างแทร็กต่าง ๆ อย่างรวดเร็ว จากรูปแสดงฮาร์ดดิสค์ที่มีแผ่นจาน 2 แผ่น พร้อมการกำกับชื่อแผ่นและหน้าของดิสค์ ผิวของแผ่นจานกับหัวอ่านเขียนจะอยู่เกือบชิดติดกัน คือห่างกันเพียงหนึ่งในแสนของนิ้ว และระยะห่างนี้ ในระหว่างแทร็กต่าง ๆ ควรสม่ำเสมอเท่ากัน ซึ่งกลไกของเครื่องและการประกอบฮาร์ดดิสค์ต้องละเอียดแม่นยำมาก การหมุนอย่างรวดเร็วของแผ่นจาน ทำให้หัวอ่านเขียนแยกห่างจากผิวจาน ด้วยแรงลมหมุนของจาน แต่ถ้าแผ่นจานไม่ได้หมุนหรือปิดเครื่อง หัวอ่านเขียนจะเลื่อนลงชิดกับแผ่นจาน ดังนั้นเวลาเลิกจากการใช้งานเรานิยมเลื่อนหัวอ่านเขียนไปยังบริเวณที่ไม่ได้ใช้เก็บข้อมูลที่เรียกว่า Landing Zone เพื่อว่าถ้าเกิดการกระแทรกของหัวอ่านเขียนและผิวหน้าแผ่นจานก็จะไม่มีผลต่อข้อมูลที่เก็บไว้

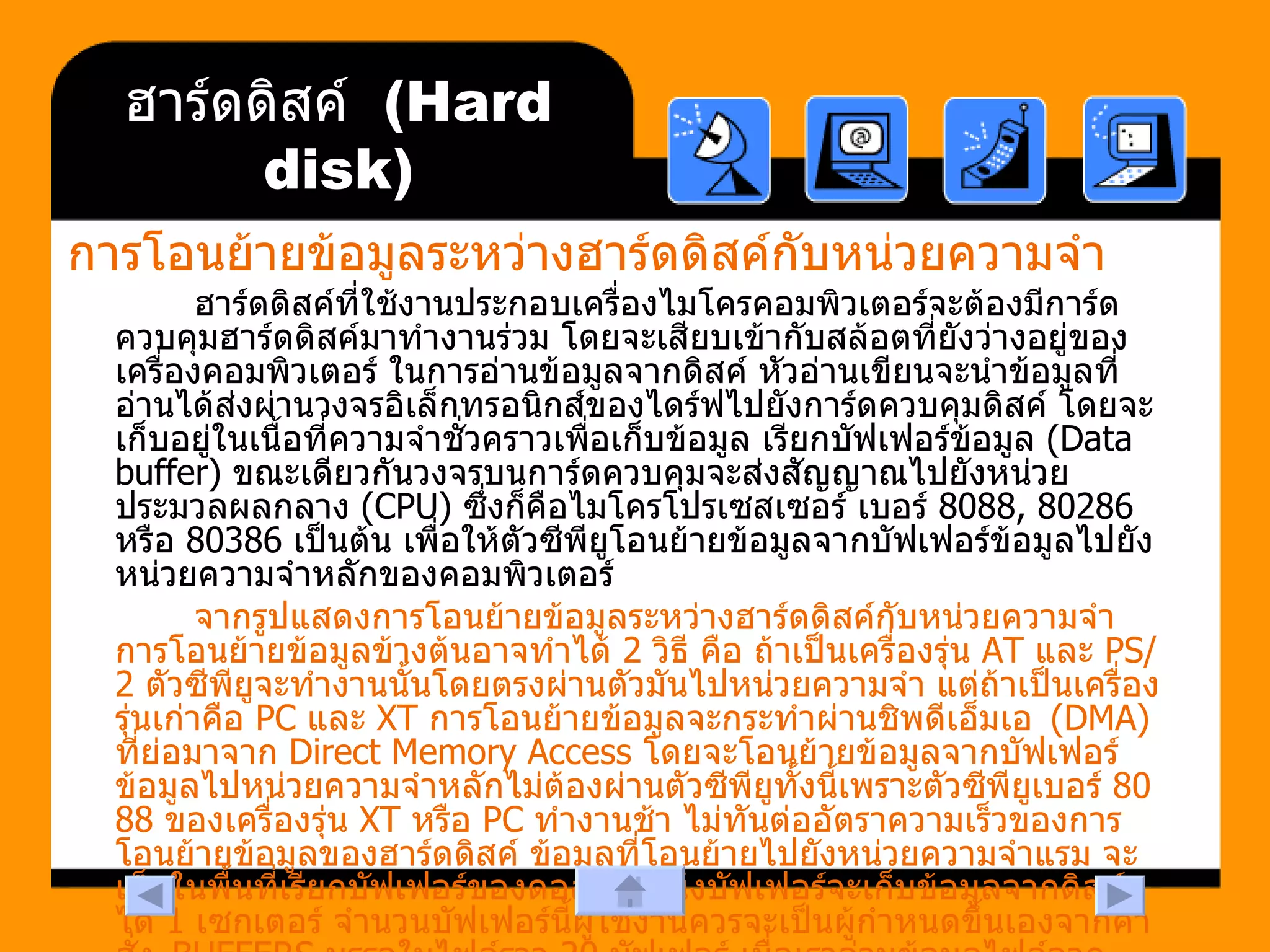

26. ฮาร์ดดิสค์ (Hard disk) การโอนย้ายข้อมูลระหว่างฮาร์ดดิสค์กับหน่วยความจำ ฮาร์ดดิสค์ที่ใช้งานประกอบเครื่องไมโครคอมพิวเตอร์จะต้องมีการ์ดควบคุมฮาร์ดดิสค์มาทำงานร่วม โดยจะเสียบเข้ากับสล้อตที่ยังว่างอยู่ของเครื่องคอมพิวเตอร์ ในการอ่านข้อมูลจากดิสค์ หัวอ่านเขียนจะนำข้อมูลที่อ่านได้ส่งผ่านวงจรอิเล็กทรอนิกส์ของไดร์ฟไปยังการ์ดควบคุมดิสค์ โดยจะเก็บอยู่ในเนื้อที่ความจำชั่วคราวเพื่อเก็บข้อมูล เรียกบัฟเฟอร์ข้อมูล (Data buffer) ขณะเดียวกันวงจรบนการ์ดควบคุมจะส่งสัญญาณไปยังหน่วยประมวลผลกลาง (CPU) ซึ่งก็คือไมโครโปรเซสเซอร์ เบอร์ 8088, 80286 หรือ 80386 เป็นต้น เพื่อให้ตัวซีพียูโอนย้ายข้อมูลจากบัฟเฟอร์ข้อมูลไปยังหน่วยความจำหลักของคอมพิวเตอร์ จากรูปแสดงการโอนย้ายข้อมูลระหว่างฮาร์ดดิสค์กับหน่วยความจำ การโอนย้ายข้อมูลข้างต้นอาจทำได้ 2 วิธี คือ ถ้าเป็นเครื่องรุ่น AT และ PS/2 ตัวซีพียูจะทำงานนั้นโดยตรงผ่านตัวมันไปหน่วยความจำ แต่ถ้าเป็นเครื่องรุ่นเก่าคือ PC และ XT การโอนย้ายข้อมูลจะกระทำผ่านชิพดีเอ็มเอ (DMA) ที่ย่อมาจาก Direct Memory Access โดยจะโอนย้ายข้อมูลจากบัฟเฟอร์ข้อมูลไปหน่วยความจำหลักไม่ต้องผ่านตัวซีพียูทั้งนี้เพราะตัวซีพียูเบอร์ 8088 ของเครื่องรุ่น XT หรือ PC ทำงานช้า ไม่ทันต่ออัตราความเร็วของการโอนย้ายข้อมูลของฮาร์ดดิสค์ ข้อมูลที่โอนย้ายไปยังหน่วยความจำแรม จะเก็บในพื้นที่เรียกบัฟเฟอร์ของดอส ซึ่งหนึ่งบัฟเฟอร์จะเก็บข้อมูลจากดิสค์ได้ 1 เซกเตอร์ จำนวนบัฟเฟอร์นี้ผู้ใช้งานควรจะเป็นผู้กำหนดขึ้นเองจากคำสั่ง BUFFERS บรรจุในไฟล์ราว 20 บัฟเฟอร์ เมื่อเราอ่านข้อมูลไฟล์จากดิสค์ไปเก็บในบัฟเฟอร์ของดอส และบรรจุในบัฟเฟอร์จนเต็มครบหมด การโอนย้ายเซกเตอร์ต่อไปจะยึดตามหลักว่า บัฟเฟอร์ใดถูกเรียกใช้จากโปรแกรมใช้งานล่าสุดน้อยที่สุด (least recently accessed) ก็จะถูกแทนที่เขียนทับใหม่ ข้อมูลที่อยู่ในบัฟเฟอร์ดอสจะโอนย้ายไปยังหน่วยความจำอื่นตามความต้องการของโปรแกรมประยุกต์ใช้งาน

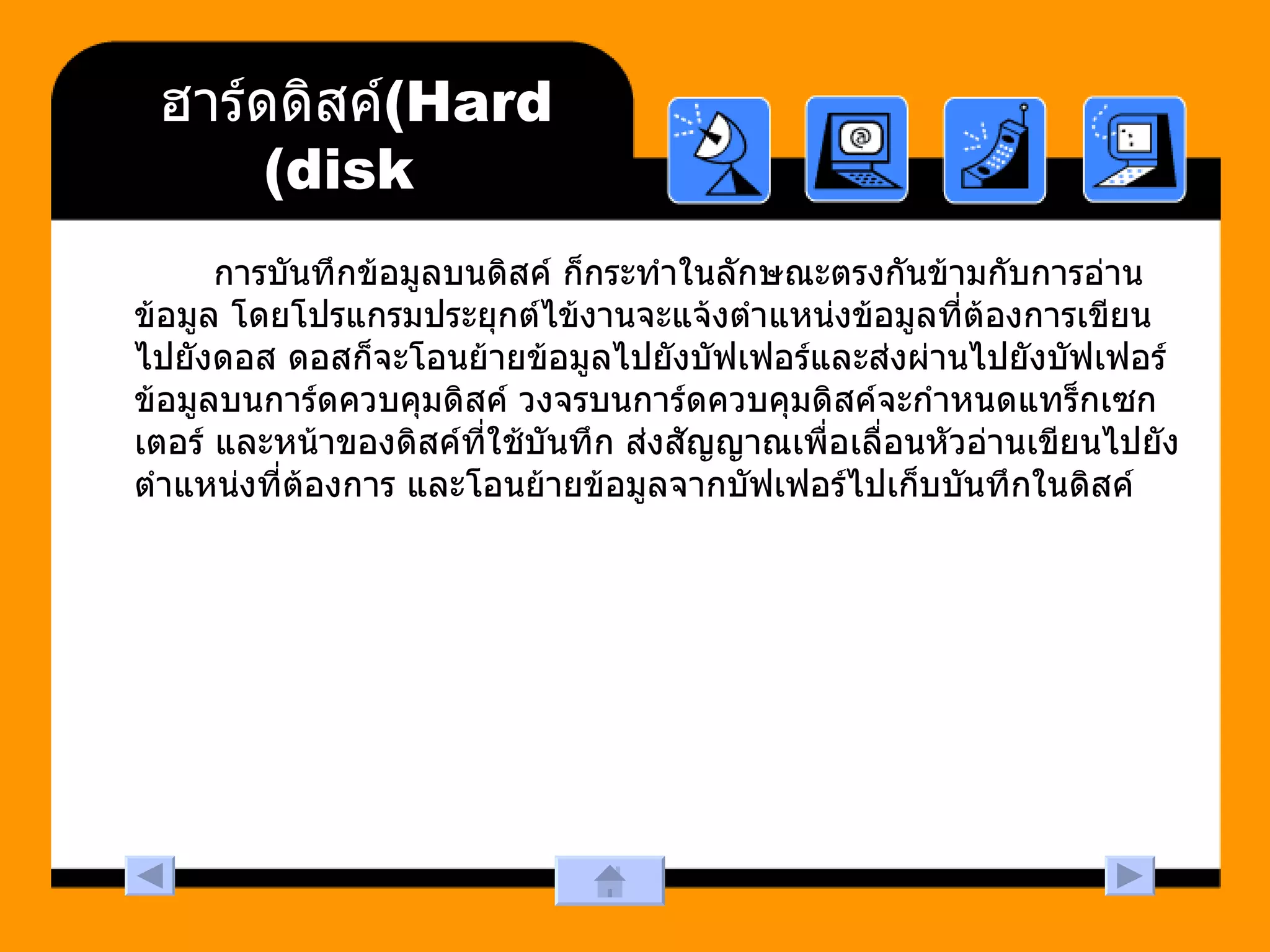

27. ฮาร์ดดิสค์ (Hard disk) การบันทึกข้อมูลบนดิสค์ ก็กระทำในลักษณะตรงกันข้ามกับการอ่านข้อมูล โดยโปรแกรมประยุกต์ไข้งานจะแจ้งตำแหน่งข้อมูลที่ต้องการเขียนไปยังดอส ดอสก็จะโอนย้ายข้อมูลไปยังบัฟเฟอร์และส่งผ่านไปยังบัฟเฟอร์ข้อมูลบนการ์ดควบคุมดิสค์ วงจรบนการ์ดควบคุมดิสค์จะกำหนดแทร็กเซกเตอร์ และหน้าของดิสค์ที่ใช้บันทึก ส่งสัญญาณเพื่อเลื่อนหัวอ่านเขียนไปยังตำแหน่งที่ต้องการ และโอนย้ายข้อมูลจากบัฟเฟอร์ไปเก็บบันทึกในดิสค์

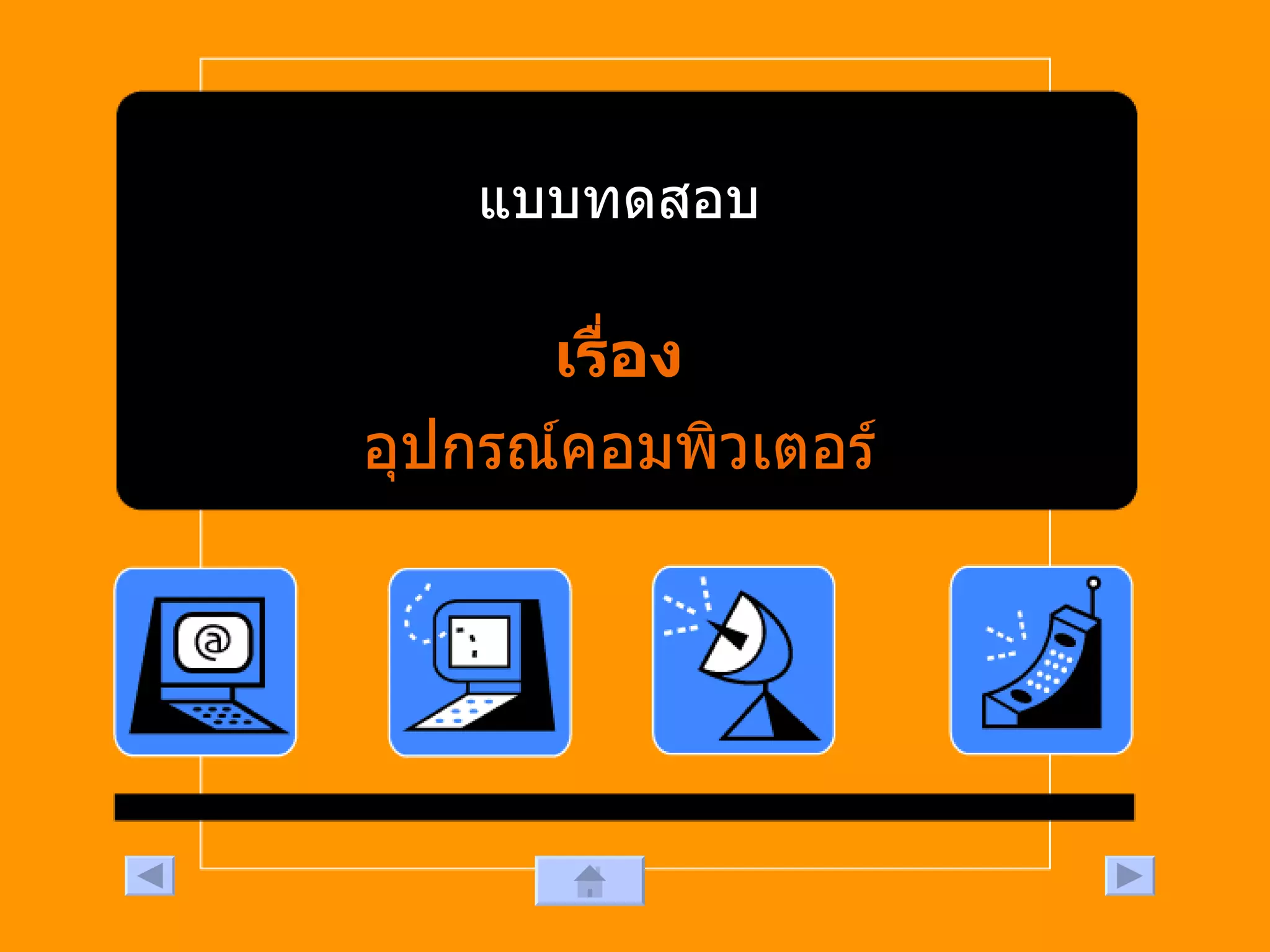

28. แบบทดสอบ เรื่อง อุปกรณ์คอมพิวเตอร์

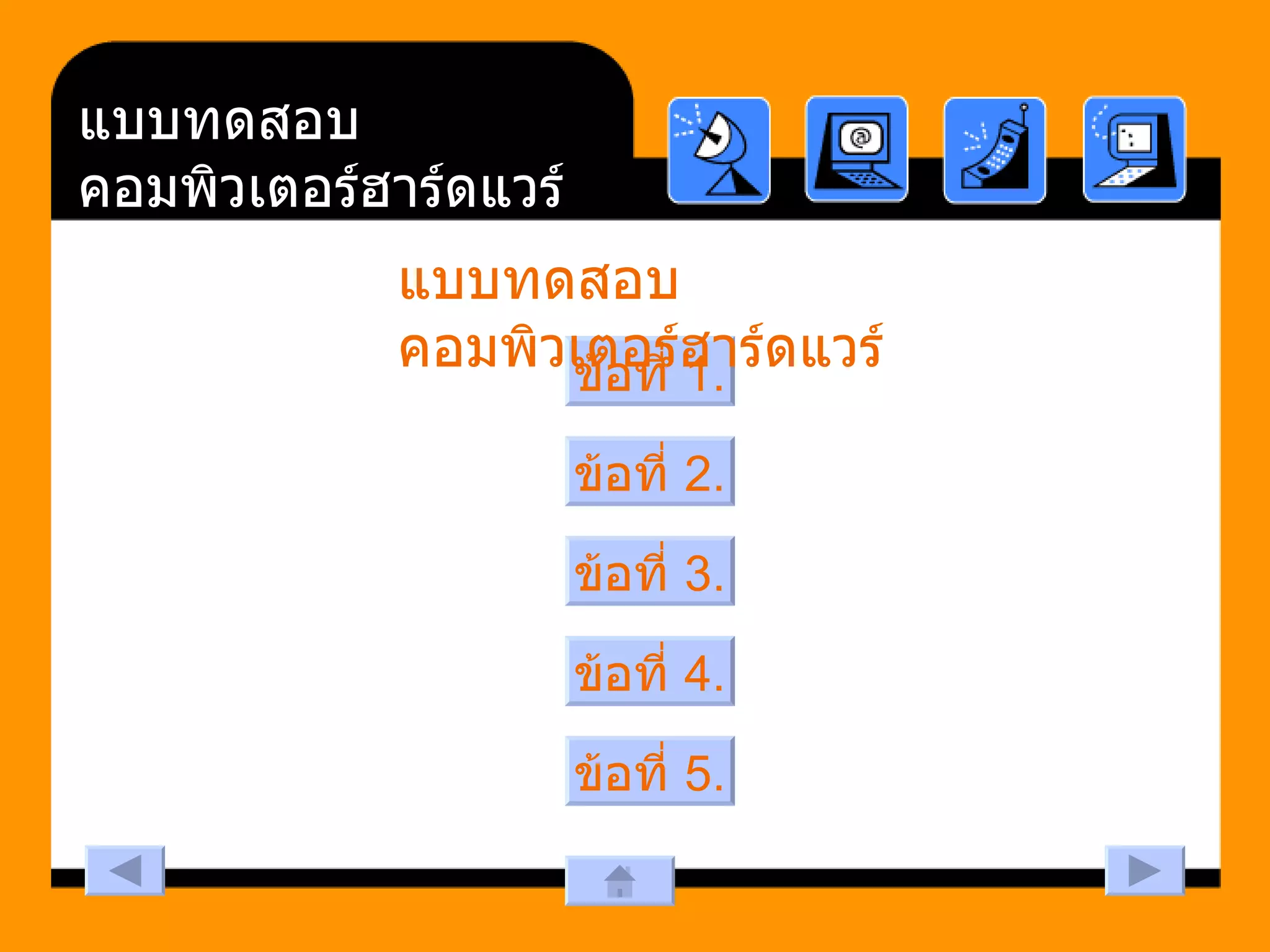

29. ข้อที่ 1. แบบทดสอบคอมพิวเตอร์ฮาร์ดแวร์ ข้อที่ 2. ข้อที่ 3. ข้อที่ 4. ข้อที่ 5. แบบทดสอบคอมพิวเตอร์ฮาร์ดแวร์

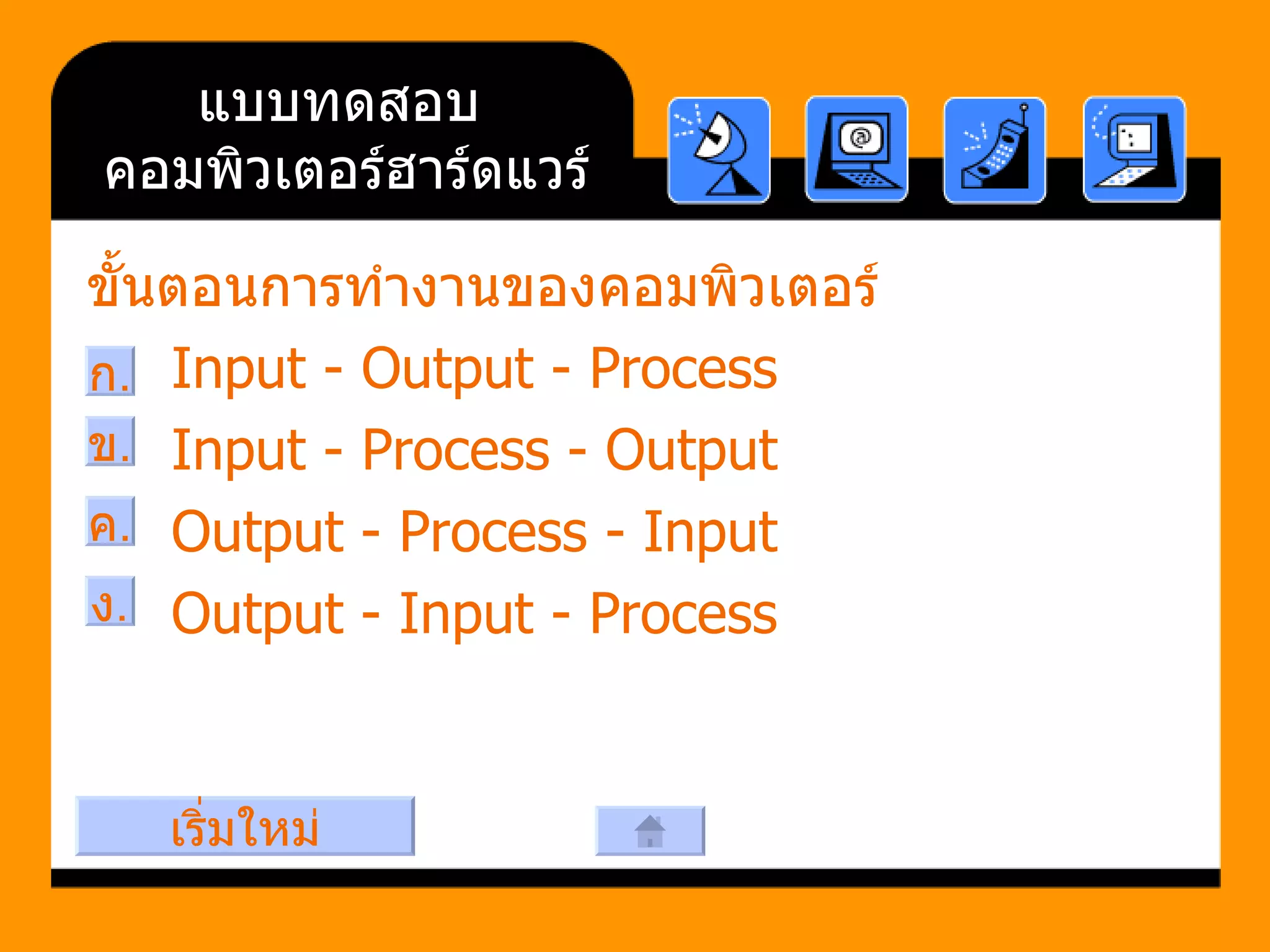

30. แบบทดสอบคอมพิวเตอร์ฮาร์ดแวร์ ขั้นตอนการทำงานของคอมพิวเตอร์ Input - Output - Process Input - Process - Output Output - Process - Input Output - Input - Process ก . ข . ง . ค . เริ่มใหม่

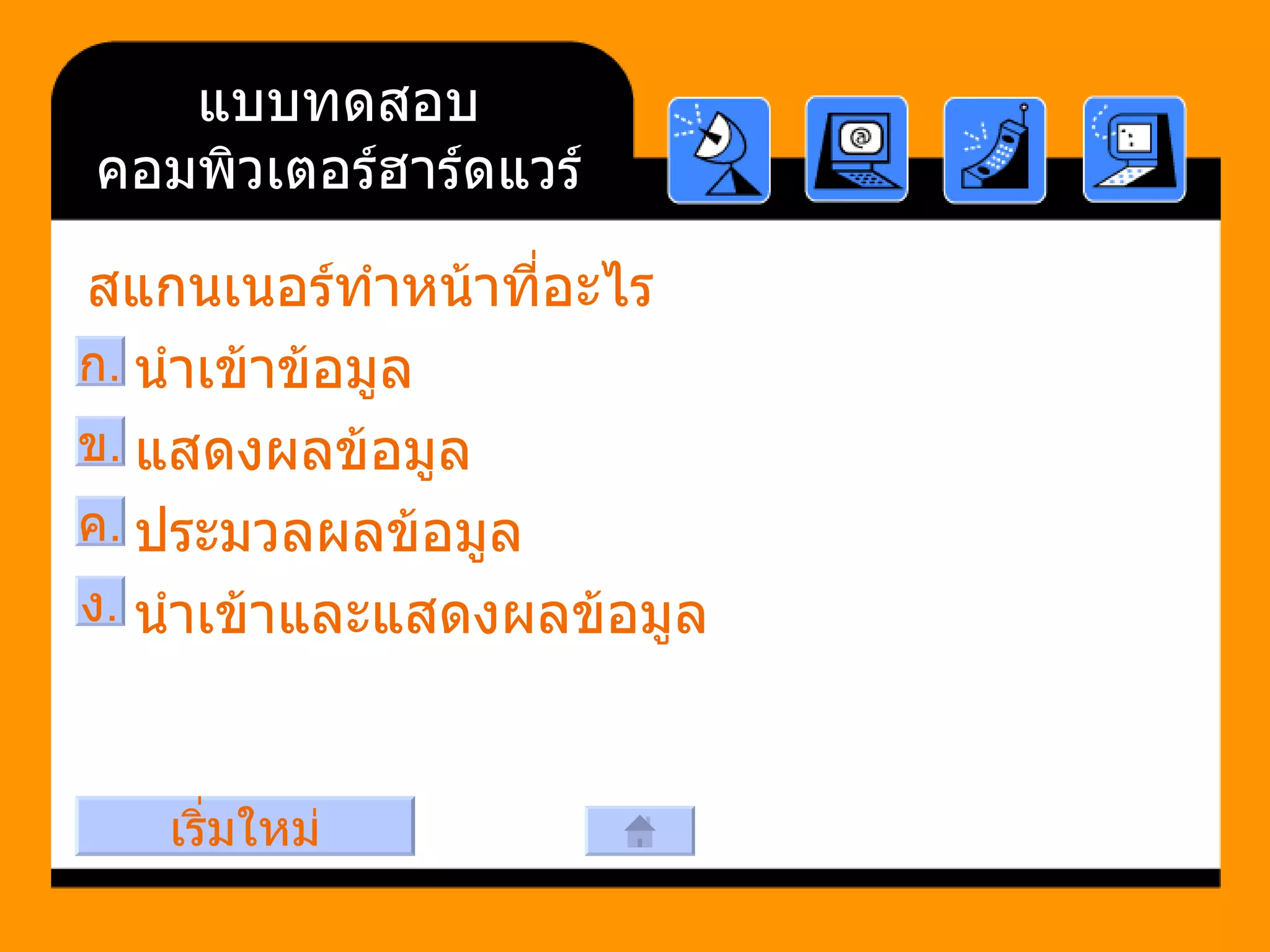

31. แบบทดสอบคอมพิวเตอร์ฮาร์ดแวร์ สแกนเนอร์ทำหน้าที่อะไร นำเข้าข้อมูล แสดงผลข้อมูล ประมวลผลข้อมูล นำเข้าและแสดงผลข้อมูล ข . ก . ค . ง . เริ่มใหม่

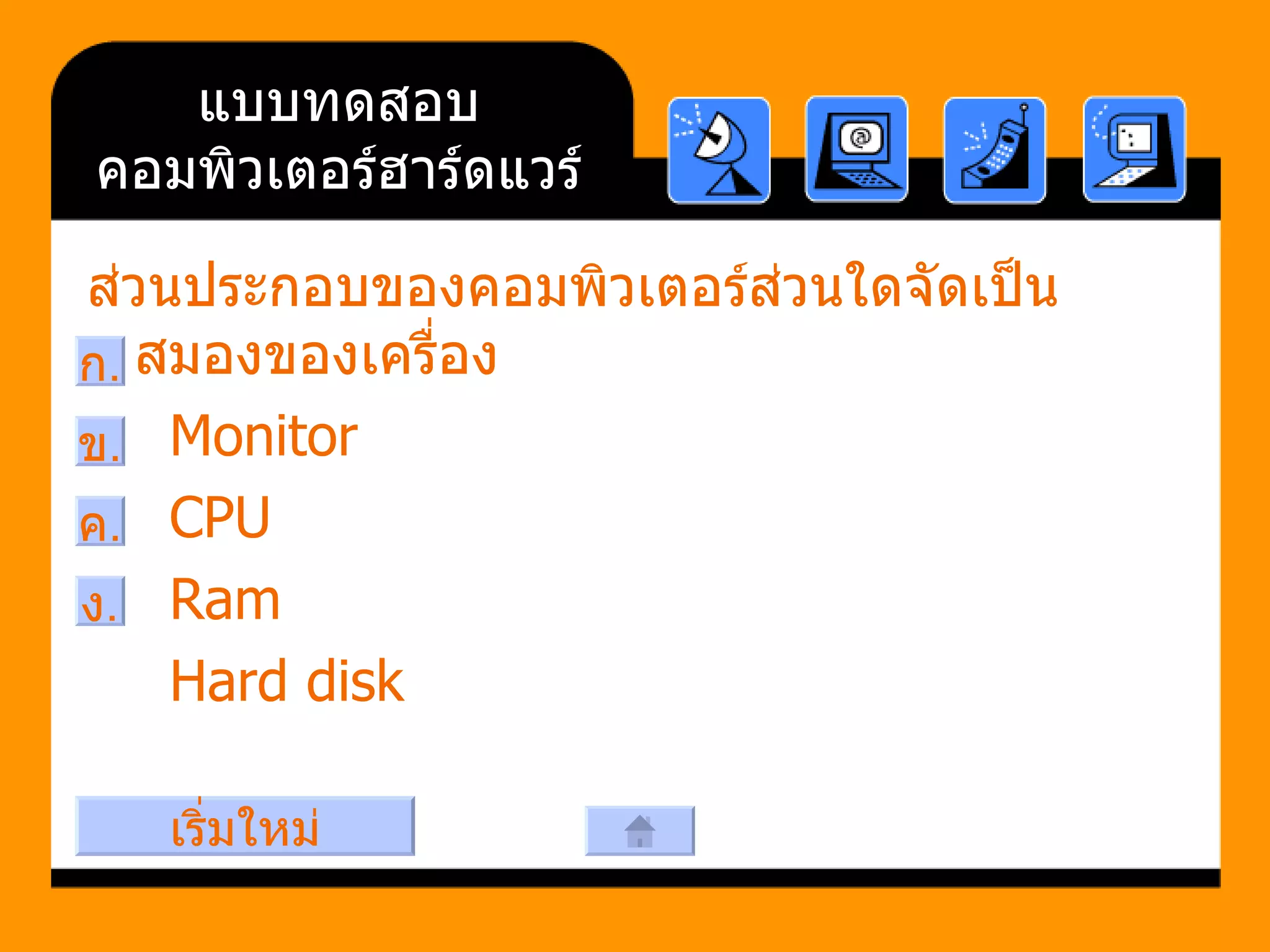

32. แบบทดสอบคอมพิวเตอร์ฮาร์ดแวร์ ส่วนประกอบของคอมพิวเตอร์ส่วนใดจัดเป็นสมองของเครื่อง Monitor CPU Ram Hard disk ก . ข . ค . ง . เริ่มใหม่

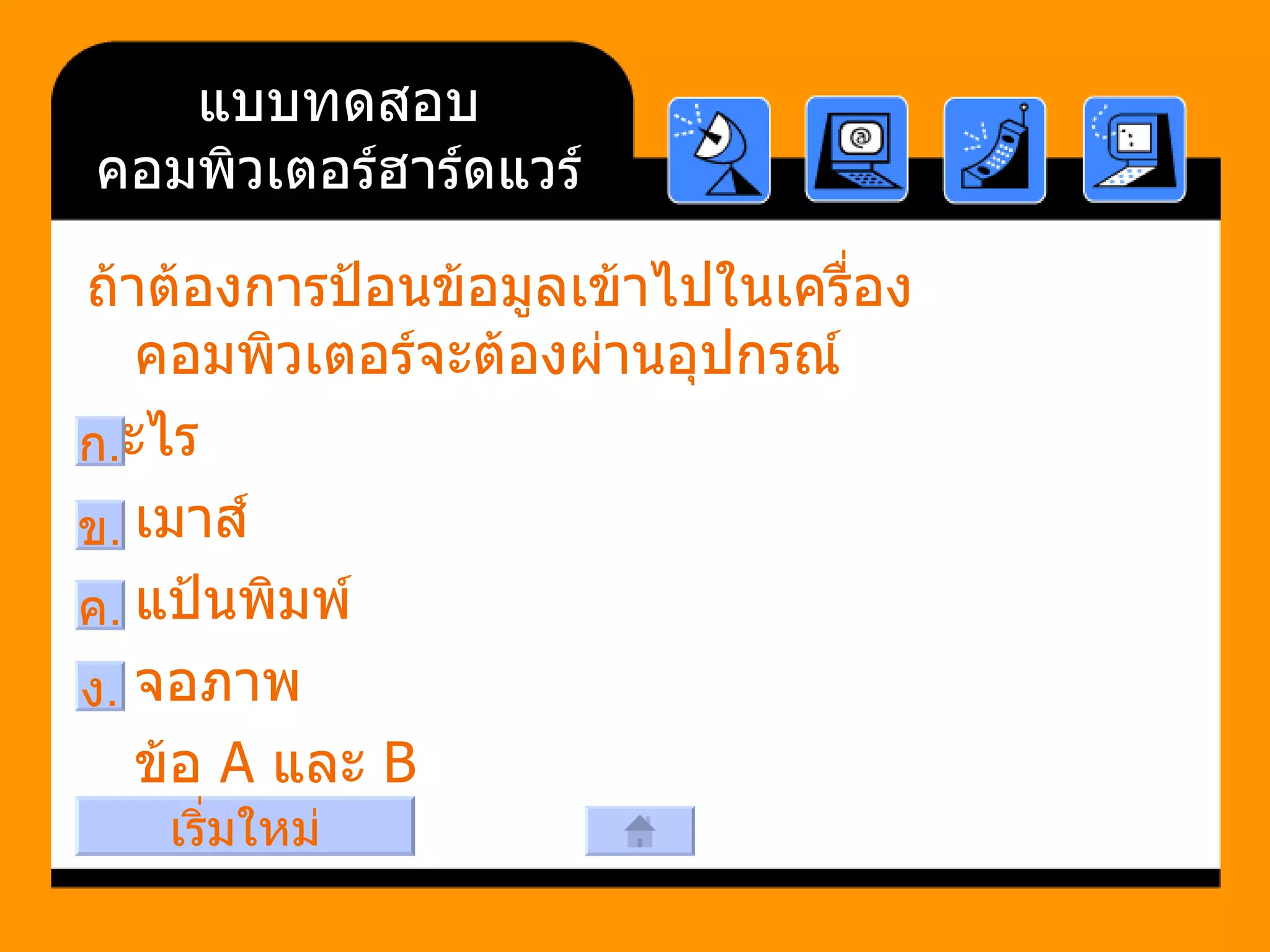

33. แบบทดสอบคอมพิวเตอร์ฮาร์ดแวร์ ถ้าต้องการป้อนข้อมูลเข้าไปในเครื่องคอมพิวเตอร์จะต้องผ่านอุปกรณ์ อะไร เมาส์ แป้นพิมพ์ จอภาพ ข้อ A และ B ก . ค . ง . ข . เริ่มใหม่

34. แบบทดสอบคอมพิวเตอร์ฮาร์ดแวร์ อุปกรณ์นี้ทำหน้าที่อะไร ประมวลผลข้อมูล อ่านข้อมูลจากซีดีรอม จำข้อมูลไว้ชั่วคราว อ่านข้อมูลจากดิสเกตต์ ก . ข . ค . ง . เริ่มใหม่
