CRACKING PROCESS

1. ‫اتصال‬‫در‬ ‫دن‬‫ر‬‫خو‬ ‫ترك‬ ‫پديده‬
‫ت‬
‫شده‬‫ی‬‫جوشکار‬
‫س‬‫ر‬‫مد‬
:
‫شمعانیان‬ ‫ی‬ ‫مرتض‬‫دکتر‬

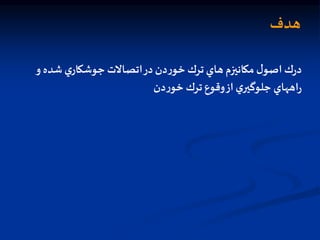

2. ‫هدف‬
‫شد‬‫ي‬‫جوشكار‬ ‫اتصالت‬‫در‬ ‫دن‬‫ر‬‫خو‬ ‫ترك‬‫هاي‬‫مكانيزم‬ ‫ل‬‫اصو‬ ‫ك‬‫ر‬‫د‬
‫و‬ ‫ه‬
‫دن‬‫ر‬‫خو‬ ‫ترك‬‫وقوع‬‫از‬‫ي‬‫جلوگير‬ ‫اههاي‬‫ر‬

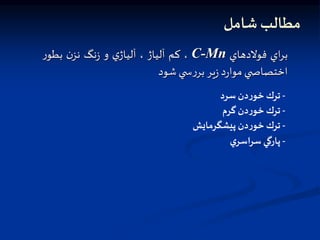

3. ‫شامل‬ ‫مطالب‬
‫اي‬‫ر‬‫ب‬
‫فوالدهاي‬
C-Mn
،
‫كم‬
‫آلياژ‬
،
‫ي‬‫آلياژ‬
‫و‬
‫نگ‬‫ز‬
‫ن‬‫نز‬
‫ر‬‫بطو‬
‫ي‬ ‫اختصاص‬
‫د‬‫ر‬‫موا‬
‫ير‬‫ز‬
‫ي‬ ‫س‬‫ر‬‫بر‬
‫شود‬
-
‫ترك‬
‫دن‬‫ر‬‫خو‬
‫سرد‬
-
‫ترك‬
‫دن‬‫ر‬‫خو‬
‫گرم‬
-
‫ترك‬
‫دن‬‫ر‬‫خو‬
‫پيشگرمايش‬
-
‫پارگي‬
‫ي‬‫اسر‬‫ر‬‫س‬

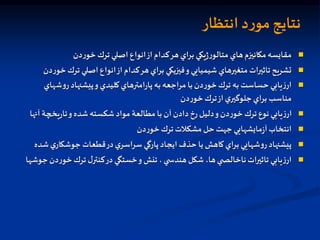

4. ‫انتظار‬ ‫د‬‫ر‬‫مو‬‫نتايج‬

‫دن‬‫ر‬‫خو‬‫ترك‬ ‫اصلي‬ ‫انواع‬‫از‬‫كدام‬‫هر‬‫براي‬ ‫يكي‬‫ژ‬‫ر‬‫متالو‬ ‫هاي‬‫مكانيزم‬‫مقايسه‬

‫تر‬ ‫اصلي‬ ‫انواع‬‫از‬ ‫كدام‬‫هر‬‫براي‬ ‫فيزيكي‬‫و‬‫شيميايي‬ ‫متغيرهاي‬‫تاثيرات‬‫تشريح‬
‫دن‬‫ر‬‫خو‬‫ك‬

‫ش‬‫و‬‫ر‬‫پيشنهاد‬‫و‬ ‫كليدي‬‫امترهاي‬‫ر‬‫پا‬ ‫به‬‫مراجعه‬ ‫با‬‫دن‬‫ر‬‫خو‬‫ترك‬ ‫به‬‫حساست‬ ‫يابي‬‫ز‬‫ار‬
‫هاي‬
‫دن‬‫ر‬‫خو‬‫ترك‬‫از‬‫ي‬‫جلوگير‬‫براي‬ ‫مناسب‬

‫يخچة‬‫ر‬‫تا‬‫و‬‫شده‬‫شكسته‬‫مواد‬ ‫مطالعة‬ ‫با‬ ‫آن‬ ‫دادن‬‫رخ‬ ‫دليل‬‫و‬‫دن‬‫ر‬‫خو‬‫ترك‬ ‫نوع‬ ‫يابي‬‫ز‬‫ار‬
‫آنها‬

‫دن‬‫ر‬‫خو‬‫ترك‬ ‫مشكالت‬‫حل‬‫جهت‬ ‫مايشهايي‬‫ز‬‫آ‬‫انتخاب‬

‫ي‬‫جوشكار‬ ‫قطعات‬‫در‬‫ي‬‫سراسر‬ ‫پارگي‬‫ايجاد‬ ‫حذف‬ ‫يا‬ ‫كاهش‬‫براي‬ ‫شهايي‬‫و‬‫ر‬‫پيشنهاد‬
‫شده‬

‫خو‬‫ترك‬ ‫ل‬‫كنتر‬‫در‬‫خستگي‬‫و‬‫تنش‬ ،‫ي‬ ‫هندس‬‫شكل‬ ،‫ها‬‫ي‬ ‫ناخالص‬‫تاثيرات‬ ‫يابي‬‫ز‬‫ار‬
‫جوشها‬‫دن‬‫ر‬

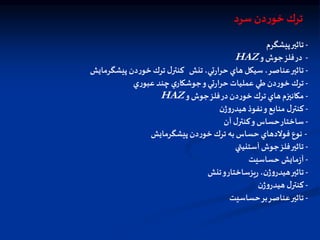

5. -
‫تاثير‬
‫پيشگرم‬
-
‫در‬
‫فلز‬
‫جوش‬
‫و‬
HAZ
-
‫تنش‬،‫تي‬‫ر‬‫حرا‬ ‫هاي‬‫سيكل‬ ،‫عناصر‬‫تاثير‬
‫پيشگرمايش‬ ‫دن‬‫ر‬‫خو‬‫ترك‬ ‫ل‬‫كنتر‬
-
‫ي‬‫ر‬‫عبو‬ ‫چند‬‫ي‬‫جوشكار‬‫و‬‫تي‬‫ر‬‫حرا‬‫عمليات‬ ‫طي‬‫دن‬‫ر‬‫خو‬‫ترك‬
-
‫مكانيزم‬
‫هاي‬
‫ترك‬
‫دن‬‫ر‬‫خو‬
‫در‬
‫فلز‬
‫جوش‬
‫و‬
HAZ
-
‫ل‬‫کنتر‬
‫منابع‬
‫و‬
‫نفوذ‬
‫ن‬‫ژ‬‫و‬‫هيدر‬
-
‫ساختار‬
‫حساس‬
‫و‬
‫ل‬‫كنتر‬
‫آن‬
-
‫پيشگرمايش‬‫دن‬‫ر‬‫خو‬‫ترك‬ ‫به‬‫حساس‬ ‫فولدهاي‬ ‫نوع‬
-
‫آستنيتي‬‫جوش‬‫فلز‬‫تاثير‬
-
‫حساسيت‬ ‫مايش‬‫ز‬‫آ‬
-
‫تنش‬‫و‬‫يزساختار‬‫ر‬ ،‫ن‬‫ژ‬‫و‬‫هيدر‬‫تاثير‬
-
‫ن‬‫ژ‬‫و‬‫هيدر‬ ‫ل‬‫كنتر‬
-
‫حساسيت‬‫بر‬‫عناصر‬‫تاثير‬
‫سرد‬‫دن‬‫ر‬‫خو‬ ‫ترك‬

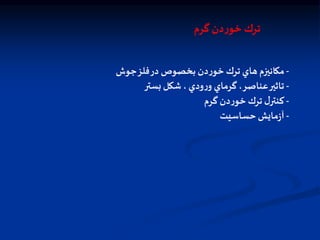

6. ‫گرم‬‫دن‬‫ر‬‫خو‬ ‫ترك‬
-
‫جوش‬‫فلز‬‫در‬ ‫بخصوص‬ ‫دن‬‫ر‬‫خو‬ ‫ترك‬ ‫هاي‬ ‫مكانيزم‬
-
‫بستر‬‫شكل‬ ، ‫ودي‬‫ر‬‫و‬ ‫گرماي‬،‫عناصر‬‫تاثير‬
-
‫گرم‬ ‫دن‬‫ر‬‫خو‬ ‫ترك‬ ‫ل‬‫كنتر‬
-
‫حساسيت‬ ‫مايش‬‫ز‬‫آ‬

7. ‫پيشگرمايش‬‫دن‬‫ر‬‫خو‬ ‫ترك‬
-
‫و‬‫جوش‬‫فلز‬‫در‬‫دن‬‫ر‬‫خو‬‫ترك‬ ‫هاي‬‫مكانيزم‬
HAZ
-
‫پيشگرمايش‬‫دن‬‫ر‬‫خو‬‫ترك‬ ‫به‬ ‫حساس‬‫فولدهاي‬ ‫نوع‬
-
‫تنش‬،‫تي‬‫ر‬‫حرا‬ ‫هاي‬‫سيكل‬ ،‫عناصر‬‫تاثير‬
-
‫ي‬‫ر‬‫عبو‬ ‫چند‬‫ي‬‫جوشكار‬‫و‬‫تي‬‫ر‬‫حرا‬‫عمليات‬ ‫طي‬‫دن‬‫ر‬‫خو‬‫ترك‬
-
‫پيشگرمايش‬‫دن‬‫ر‬‫خو‬‫ترك‬ ‫ل‬‫كنتر‬
-
‫حساسيت‬ ‫مايش‬‫ز‬‫آ‬

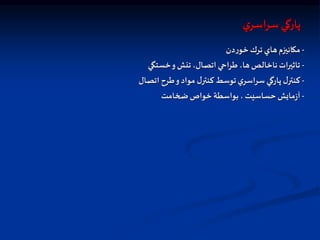

8. ‫ي‬‫سراسر‬ ‫پارگي‬
-
‫دن‬‫ر‬‫خو‬‫ترك‬ ‫هاي‬‫مكانيزم‬
-
‫خستگي‬‫و‬ ‫تنش‬ ،‫اتصال‬ ‫طراحي‬ ،‫ها‬‫ناخالص‬‫تاثيرات‬
-
‫اتصال‬ ‫طرح‬‫و‬‫مواد‬ ‫ل‬‫كنتر‬ ‫توسط‬‫ي‬‫سراسر‬ ‫پارگي‬ ‫ل‬‫كنتر‬
-
‫ضخامت‬‫خواص‬ ‫بواسطة‬ ،‫حساسيت‬ ‫مايش‬‫ز‬‫آ‬

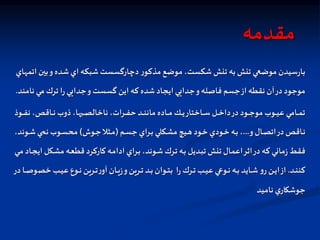

9. ‫مقدمه‬
‫اتمهاي‬‫بين‬‫و‬‫شده‬‫اي‬ ‫شبكه‬‫دچارگسست‬ ‫ر‬‫مذكو‬ ‫موضع‬ ،‫شكست‬‫تنش‬ ‫به‬ ‫تنش‬ ‫موضعي‬ ‫سيدن‬‫ر‬‫با‬
‫نامند‬ ‫مي‬‫ترك‬ ‫ا‬‫ر‬‫جدايي‬‫و‬ ‫گسست‬ ‫اين‬ ‫كه‬ ‫شده‬‫ايجاد‬ ‫جدايي‬‫و‬‫فاصله‬ ‫جسم‬‫از‬ ‫نقطه‬ ‫آن‬‫در‬‫موجود‬
.
‫اوذ‬‫ا‬‫ا‬‫ا‬‫ف‬‫ن‬ ،‫ااقص‬‫ا‬‫ا‬‫ا‬‫ن‬ ‫ذوب‬،‫ها‬ ‫ا‬‫ا‬‫ا‬‫ا‬‫ص‬‫ناخال‬ ،‫ارات‬‫ا‬‫ا‬‫ا‬‫ف‬‫ح‬ ‫اد‬‫ا‬‫ا‬‫ا‬‫ن‬‫مان‬ ‫ااده‬‫ا‬‫ا‬‫ا‬‫م‬ ‫ال‬‫ا‬‫ا‬‫ا‬‫ي‬‫ااختار‬‫ا‬‫ا‬‫ا‬‫س‬ ‫ال‬‫ا‬‫ا‬‫ا‬‫خ‬‫دا‬‫در‬ ‫اود‬‫ا‬‫ا‬‫ا‬‫ج‬‫مو‬ ‫اوب‬‫ا‬‫ا‬‫ا‬‫ي‬‫ع‬ ‫اامي‬‫ا‬‫ا‬‫ا‬‫م‬‫ت‬
‫و‬‫اال‬‫ا‬‫ص‬‫ات‬‫در‬ ‫ااقص‬‫ا‬‫ن‬
...
‫ام‬‫ا‬‫س‬‫ج‬ ‫اراي‬‫ا‬‫ب‬ ‫اكلي‬‫ا‬‫ش‬‫م‬ ‫ايب‬‫ا‬‫ه‬ ‫اود‬‫ا‬‫خ‬ ‫اودي‬‫ا‬‫خ‬ ‫اه‬‫ا‬‫ب‬ ،
(
‫اوش‬‫ا‬‫ج‬‫ال‬ ‫ا‬‫ا‬‫م‬
)
‫اون‬‫ا‬‫ش‬ ‫اي‬‫ا‬ ‫ن‬ ‫اوب‬‫ا‬‫س‬‫مح‬
،‫د‬
‫اك‬‫ش‬‫م‬ ‫اه‬‫ع‬‫قط‬ ‫ااركرد‬‫ك‬‫اه‬‫م‬‫ادا‬ ‫اراي‬‫ب‬ ،‫اوند‬‫ش‬‫ارك‬‫ت‬ ‫اه‬‫ب‬ ‫اديل‬‫ب‬‫ت‬ ‫تنش‬ ‫اعمال‬‫اثر‬‫در‬‫كه‬ ‫ماني‬‫ز‬ ‫فقط‬
‫اي‬‫م‬ ‫ااد‬‫ج‬‫اي‬ ‫ل‬
‫اد‬‫ا‬‫ا‬‫ن‬‫كن‬
.
‫خص‬ ‫اب‬‫ا‬‫ا‬‫ي‬‫ع‬ ‫اوع‬‫ا‬‫ا‬‫ن‬ ‫ارين‬‫ا‬‫ا‬‫ت‬‫ر‬‫آو‬ ‫اان‬‫ا‬‫ا‬‫ي‬‫ز‬‫و‬‫ارين‬‫ا‬‫ا‬‫ت‬ ‫اد‬‫ا‬‫ا‬‫ب‬ ‫اوان‬‫ا‬‫ا‬‫ت‬‫ب‬ ‫ا‬‫ر‬‫ارك‬‫ا‬‫ا‬‫ت‬ ‫اب‬‫ا‬‫ا‬‫ي‬‫ع‬ ‫اواي‬‫ا‬‫ا‬‫ن‬ ‫اه‬‫ا‬‫ا‬‫ب‬ ‫اايد‬‫ا‬‫ا‬‫ش‬‫و‬‫ر‬‫ان‬‫ا‬‫ا‬‫ي‬‫ا‬‫از‬
‫در‬ ‫اا‬‫ا‬‫ا‬‫ص‬‫و‬
‫ناميد‬ ‫ي‬‫جوشكار‬

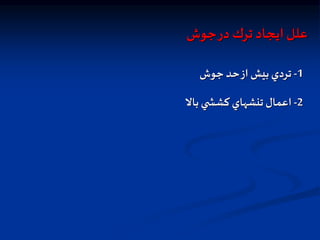

10. ‫جوش‬‫در‬ ‫ترك‬ ‫ايجاد‬‫علل‬
1
-
‫جوش‬ ‫حد‬‫از‬ ‫بيش‬‫تردي‬
2
-
‫بال‬ ‫ي‬ ‫كشش‬ ‫تنشهاي‬‫اعمال‬

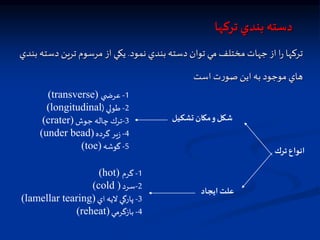

11. ‫تركها‬ ‫بندي‬ ‫دسته‬
‫تركها‬
‫ا‬‫ر‬
‫از‬
‫جهات‬
‫مختلف‬
‫مي‬
‫توان‬
‫دسته‬
‫بندي‬
‫نمود‬
.
‫يكي‬
‫از‬
‫مرسوم‬
‫ترين‬
‫دس‬
‫ته‬
‫بندي‬
‫هاي‬
‫موجود‬
‫به‬
‫اين‬
‫ت‬‫ر‬‫صو‬
‫است‬

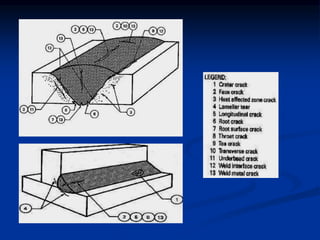

‫ترك‬ ‫انواع‬
‫تشكيل‬ ‫مكان‬‫و‬‫شكل‬
1
-
‫ي‬ ‫عرض‬
(transverse)
2
-
‫طولي‬
(
(longitudinal
3
-
‫جوش‬ ‫چاله‬ ‫ترك‬
(crater)
4
-
‫گرده‬ ‫ير‬‫ز‬
(under bead)
5
-
‫گوشه‬
(toe)
‫ايجاد‬ ‫علت‬
1
-
‫گرم‬
(hot)
2
-
‫سرد‬
(cold )
3
-
‫اي‬ ‫اليه‬ ‫پارگي‬
(lamellar tearing)
4
-
‫بازگرمي‬
(reheat)

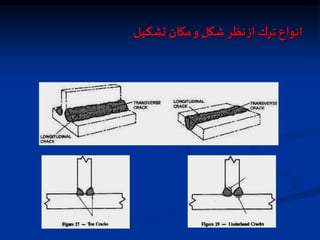

12. ‫انواع‬
‫ترك‬
‫از‬
‫نظر‬
‫شكل‬
‫و‬
‫مكان‬
‫تشكيل‬

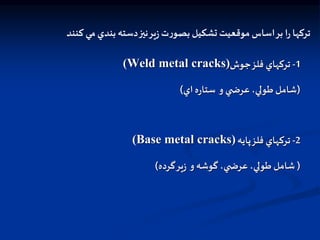

14. 1
-
‫تركهاي‬
‫فلز‬
‫جوش‬
(Weld metal cracks)
(
‫شامل‬
،‫طولي‬
‫ي‬ ‫عرض‬
‫و‬
‫ه‬‫ر‬‫ستا‬
‫اي‬
)
2
-
‫تركهاي‬
‫فلز‬
‫پايه‬
(Base metal cracks)
(
‫شامل‬
،‫طولي‬
،‫ي‬ ‫عرض‬
‫گوشه‬
‫و‬
‫ير‬‫ز‬
‫گرده‬
)
‫كنند‬ ‫مي‬ ‫بندي‬ ‫دسته‬‫نيز‬‫ير‬‫ز‬ ‫ت‬‫ر‬‫بصو‬ ‫تشكيل‬‫موقعيت‬ ‫اساس‬‫بر‬ ‫ا‬‫ر‬ ‫تركها‬

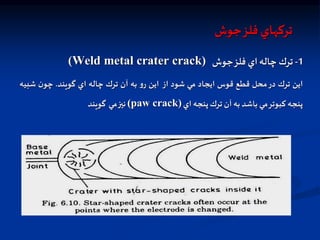

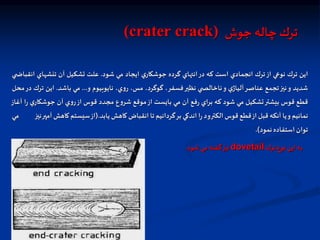

15. ‫جوش‬‫فلز‬ ‫تركهاي‬
1
-
‫ترك‬
‫چاله‬
‫اي‬
‫فلز‬
‫جوش‬
(Weld metal crater crack)
‫اين‬
‫ترك‬
‫در‬
‫محل‬
‫قطع‬
‫قوس‬
‫ايجاد‬
‫مي‬
‫شود‬
‫از‬
‫اين‬
‫و‬‫ر‬
‫به‬
‫آن‬
‫ترك‬
‫چاله‬
‫اي‬
‫گويند‬
.
‫ن‬‫چو‬
‫شبي‬
‫ه‬
‫پنجه‬
‫كبوتر‬
‫مي‬
‫باشد‬
‫به‬
‫آن‬
‫ترك‬
‫پنجه‬
‫اي‬
(paw crack)
‫نيز‬
‫مي‬
‫گويند‬

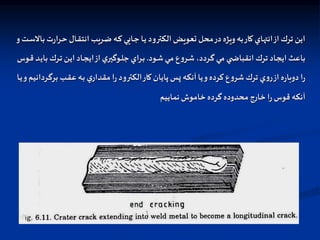

16. ‫ارا‬‫ح‬ ‫اال‬‫ق‬‫انت‬ ‫اريب‬‫ض‬ ‫اه‬‫ك‬ ‫اايي‬‫ج‬ ‫اا‬‫ي‬ ‫الكترود‬ ‫تعويض‬ ‫محل‬‫در‬ ‫ويژه‬‫به‬‫كار‬ ‫انتهاي‬‫از‬ ‫ترك‬ ‫اين‬
‫و‬‫ات‬‫س‬‫بال‬ ‫ت‬‫ر‬
‫اود‬‫ش‬‫اي‬‫م‬ ‫ع‬‫و‬‫ار‬‫ش‬،‫اردد‬‫گ‬ ‫مي‬ ‫ي‬ ‫انقباض‬ ‫ترك‬ ‫ايجاد‬ ‫باعث‬
.
‫ا‬‫ي‬‫با‬ ‫ارك‬‫ت‬ ‫ان‬‫ي‬‫ا‬ ‫ااد‬‫ج‬‫اي‬‫از‬ ‫ي‬‫اوگير‬‫ل‬‫ج‬ ‫اراي‬‫ب‬
‫اوس‬‫ق‬ ‫د‬
‫بر‬ ‫اب‬‫ق‬‫ع‬ ‫اه‬‫ب‬ ‫ي‬‫مقدار‬ ‫ا‬‫ر‬‫الكترود‬‫كار‬‫پايان‬ ‫پس‬ ‫آنكه‬ ‫يا‬‫و‬‫كرده‬ ‫ع‬‫و‬‫شر‬ ‫ترك‬ ‫ي‬‫و‬‫ر‬‫از‬ ‫ه‬‫ر‬‫دوبا‬ ‫ا‬‫ر‬
‫اا‬‫ي‬‫و‬‫اردانيم‬‫گ‬
‫نمایيم‬ ‫خاموش‬ ‫گرده‬ ‫محدوده‬ ‫خارج‬ ‫ا‬‫ر‬‫قوس‬ ‫آنكه‬

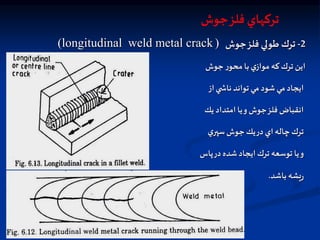

17. 2
-
‫جوش‬‫فلز‬ ‫طولي‬ ‫ترك‬
)
(longitudinal weld metal crack
‫جوش‬‫ر‬‫محو‬ ‫با‬‫ي‬‫مواز‬ ‫كه‬‫ترك‬ ‫اين‬
‫از‬‫ي‬ ‫ناش‬ ‫تواند‬ ‫مي‬‫شود‬ ‫مي‬‫ايجاد‬
‫يل‬ ‫امتداد‬ ‫يا‬‫و‬‫جوش‬‫فلز‬‫انقباض‬
‫ي‬‫سپر‬‫جوش‬ ‫يل‬‫در‬‫اي‬‫چاله‬‫ترك‬
‫پاس‬‫در‬ ‫شده‬‫ايجاد‬‫ترك‬ ‫توسعه‬ ‫يا‬‫و‬
‫باشد‬ ‫يشه‬‫ر‬
.
‫جوش‬‫فلز‬ ‫تركهاي‬

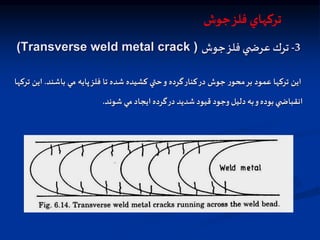

18. ‫اين‬
‫تركها‬
‫عمود‬
‫بر‬
‫ر‬‫محو‬
‫جوش‬
‫در‬
‫كنار‬
‫گرده‬
‫و‬
‫حتي‬
‫كشيده‬
‫شده‬
‫تا‬
‫فلز‬
‫پايه‬
‫مي‬
‫باشند‬
.
‫اين‬
‫تركها‬
‫ي‬ ‫انقباض‬
‫بوده‬
‫و‬
‫به‬
‫دليل‬
‫وجود‬
‫قيود‬
‫شديد‬
‫در‬
‫گرده‬
‫ايجاد‬
‫مي‬
‫شوند‬
.
3
-
‫جوش‬‫فلز‬‫ي‬ ‫عرض‬ ‫ترك‬
(Transverse weld metal crack )
‫جوش‬‫فلز‬ ‫تركهاي‬

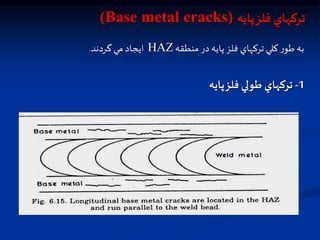

19. ‫پايه‬‫فلز‬ ‫تركهاي‬
(Base metal cracks)
‫منطقه‬ ‫در‬‫پايه‬ ‫فلز‬ ‫تركهاي‬ ‫كلي‬‫ر‬‫طو‬ ‫به‬
HAZ
‫گردند‬ ‫مي‬ ‫ايجاد‬
.
1
-
‫پايه‬‫فلز‬ ‫طولي‬ ‫تركهاي‬

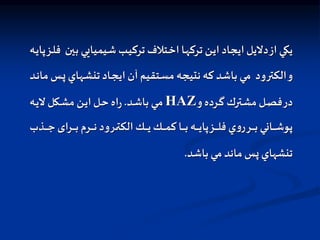

20. ‫ا‬‫ب‬ ‫ايميايي‬‫ش‬ ‫اب‬‫ي‬‫ترك‬ ‫اتالف‬‫خ‬‫ا‬ ‫اا‬‫ه‬‫ترك‬ ‫ان‬‫ي‬‫ا‬ ‫ايجاد‬ ‫دليل‬‫از‬ ‫يكي‬
‫اه‬‫ي‬‫پا‬‫از‬‫ل‬‫ف‬ ‫ين‬
‫اهاي‬‫ش‬‫تن‬‫ااد‬‫ج‬‫اي‬‫آن‬ ‫اتقيم‬‫س‬‫م‬‫نتيجه‬ ‫كه‬ ‫باشد‬ ‫مي‬ ‫الكترود‬‫و‬
‫اد‬‫ن‬‫ما‬‫اس‬‫پ‬
‫و‬ ‫ارده‬‫ا‬‫گ‬ ‫اترك‬‫ا‬‫ش‬‫م‬ ‫ال‬‫ا‬‫ص‬‫ف‬‫در‬
HAZ
‫اد‬‫ا‬‫ش‬‫با‬ ‫اي‬‫ا‬‫م‬
.
‫اه‬‫ا‬‫ي‬‫ل‬‫اكل‬‫ا‬‫ش‬‫م‬‫ان‬‫ا‬‫ي‬‫ا‬‫ال‬‫ا‬‫ح‬‫اه‬‫ر‬
‫اذ‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ج‬‫ارای‬‫ا‬‫ا‬‫ا‬‫ا‬‫ب‬‫ارم‬‫ا‬‫ا‬‫ا‬‫ا‬‫ن‬‫ارود‬‫ا‬‫ا‬‫ا‬‫ا‬‫ت‬‫الك‬‫ال‬‫ا‬‫ا‬‫ا‬‫ا‬‫ي‬‫ال‬‫ا‬‫ا‬‫ا‬‫ا‬‫م‬‫ك‬‫اا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ب‬‫اه‬‫ا‬‫ا‬‫ا‬‫ا‬‫ي‬‫پا‬‫از‬‫ا‬‫ا‬‫ا‬‫ا‬‫ل‬‫ف‬ ‫ي‬‫و‬‫ر‬‫ار‬‫ا‬‫ا‬‫ا‬‫ا‬‫ب‬‫ااني‬‫ا‬‫ا‬‫ا‬‫ا‬‫ش‬‫پو‬
‫ب‬
‫باشد‬‫مي‬‫ماند‬‫پس‬ ‫تنشهاي‬
.

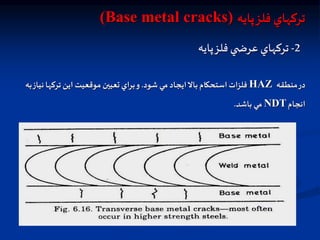

21. 2
-
‫پايه‬‫فلز‬‫ي‬ ‫عرض‬ ‫تركهاي‬
‫منطقه‬‫در‬
HAZ
‫شود‬ ‫مي‬‫ايجاد‬‫بال‬‫استحكام‬‫فلزات‬
.
‫ن‬‫تركها‬ ‫اين‬ ‫موقعيت‬ ‫تعيين‬‫براي‬‫و‬
‫به‬‫ياز‬
‫انجام‬
NDT
‫باشد‬ ‫مي‬
.
‫پايه‬‫فلز‬ ‫تركهاي‬
(Base metal cracks)

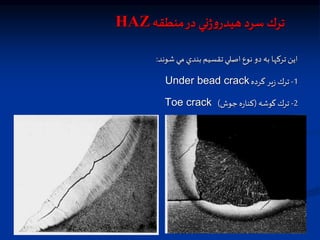

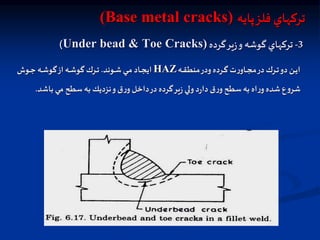

22. 3
-
‫گرده‬‫ير‬‫ز‬‫و‬ ‫گوشه‬ ‫تركهاي‬
Under bead & Toe Cracks)
)
‫اه‬‫ا‬‫ق‬‫منط‬‫ودر‬‫ارده‬‫ا‬‫گ‬ ‫ت‬‫ر‬‫ااو‬‫ا‬‫ج‬‫م‬‫در‬‫ارك‬‫ا‬‫ت‬‫دو‬‫ان‬‫ا‬‫ي‬‫ا‬
HAZ
‫اوند‬‫ا‬‫ش‬‫اي‬‫ا‬‫م‬ ‫ااد‬‫ا‬‫ج‬‫اي‬
.
‫اوش‬‫ا‬‫ج‬ ‫اه‬‫ا‬‫ش‬‫گو‬‫از‬ ‫اه‬‫ا‬‫ش‬‫گو‬ ‫ارك‬‫ا‬‫ت‬
‫باش‬ ‫مي‬ ‫سطح‬‫به‬ ‫نزديل‬‫و‬‫ق‬‫ر‬‫و‬‫داخل‬‫در‬‫گرده‬‫ير‬‫ز‬ ‫ولي‬‫د‬‫ر‬‫دا‬ ‫ق‬‫ر‬‫و‬‫سطح‬‫به‬ ‫اه‬‫ر‬‫و‬‫شده‬ ‫ع‬‫و‬‫شر‬
‫د‬
.
‫پايه‬‫فلز‬ ‫تركهاي‬
(Base metal cracks)

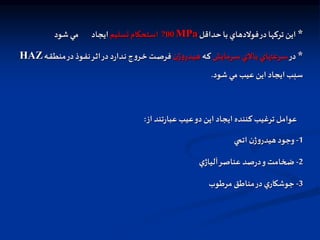

23. *
‫حداقل‬ ‫با‬ ‫فولدهاي‬‫در‬ ‫تركها‬ ‫اين‬
MPa
700
‫تسليم‬ ‫استحکام‬
‫شود‬ ‫مي‬ ‫ايجاد‬
*
‫در‬
‫ارمايش‬‫ا‬‫س‬ ‫االي‬‫ا‬‫ب‬ ‫ارعتهاي‬‫ا‬‫س‬
‫اه‬‫ا‬‫ك‬
‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ي‬‫ه‬
‫اه‬‫ا‬‫ق‬‫منط‬‫در‬‫اوذ‬‫ا‬‫ف‬‫ن‬‫ار‬‫ا‬‫ث‬‫ا‬‫در‬‫د‬‫ر‬‫ادا‬‫ا‬‫ن‬ ‫ج‬‫و‬‫ار‬‫ا‬‫خ‬ ‫ات‬‫ا‬‫ص‬‫فر‬
HAZ
‫شود‬ ‫مي‬ ‫عيب‬ ‫اين‬ ‫ايجاد‬ ‫سبب‬
.
‫از‬ ‫تند‬‫ر‬‫عبا‬ ‫عيب‬‫دو‬‫اين‬ ‫ايجاد‬ ‫كننده‬ ‫ترغيب‬ ‫عوامل‬
:
1
-
‫ي‬ ‫ات‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬‫وجود‬
2
-
‫ي‬‫آلياژ‬‫عناصر‬ ‫صد‬‫ر‬‫د‬‫و‬ ‫ضخامت‬
3
-
‫مرطوب‬ ‫مناطق‬‫در‬‫ي‬‫جوشكار‬

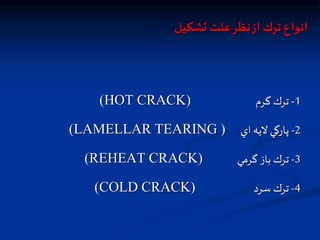

24. ‫انواع‬
‫ترك‬
‫از‬
‫نظر‬
‫علت‬
‫تشكيل‬
1
-
‫گرم‬ ‫ترك‬
(HOT CRACK)
2
-
‫اي‬‫اليه‬ ‫پارگي‬
(LAMELLAR TEARING )
3
-
‫گرمي‬ ‫باز‬ ‫ترك‬
(REHEAT CRACK)
4
-
‫سرد‬ ‫ترك‬
(COLD CRACK)

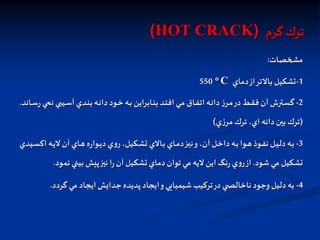

25. ‫ترك‬
‫گرم‬
(
HOT CRACK
)
‫مشخصات‬
:
1
-
‫دماي‬‫از‬‫بالتر‬ ‫تشكيل‬
o C
550
2
-
‫ن‬ ‫ي‬ ‫اي‬‫ا‬‫س‬‫آ‬ ‫ادي‬‫ا‬‫ن‬‫ب‬ ‫اه‬‫ا‬‫ن‬‫دا‬‫اود‬‫ا‬‫خ‬ ‫اه‬‫ا‬‫ب‬ ‫اابراين‬‫ا‬‫ن‬‫ب‬ ‫اد‬‫ا‬‫ت‬‫اف‬ ‫اي‬‫ا‬‫م‬ ‫ااق‬‫ا‬‫ف‬‫ات‬ ‫اه‬‫ا‬‫ن‬‫دا‬‫ز‬‫ار‬‫ا‬‫م‬‫در‬‫اط‬‫ا‬‫ق‬‫ف‬ ‫آن‬ ‫اترش‬‫ا‬‫س‬‫گ‬
‫ااند‬‫ا‬‫س‬‫ر‬‫اي‬‫ا‬
.
(
‫ي‬‫ز‬‫مر‬ ‫ترك‬ ،‫اي‬ ‫دانه‬‫بين‬ ‫ترك‬
)
3
-
‫اك‬ ‫اه‬‫ا‬‫ي‬‫ل‬ ‫آن‬ ‫ااي‬‫ا‬‫ه‬‫ه‬‫ر‬‫اوا‬‫ا‬‫ي‬‫د‬‫ي‬‫و‬‫ر‬،‫اكيل‬‫ا‬‫ش‬‫ت‬ ‫االي‬‫ا‬‫ب‬ ‫ااي‬‫ا‬‫م‬‫د‬‫از‬‫ا‬‫ي‬‫ن‬‫و‬،‫آن‬ ‫ال‬‫ا‬‫خ‬‫دا‬‫اه‬‫ا‬‫ب‬ ‫اوا‬‫ا‬‫ه‬‫اوذ‬‫ا‬‫ف‬‫ن‬ ‫ال‬‫ا‬‫ي‬‫دل‬‫اه‬‫ا‬‫ب‬
‫ايدي‬‫ا‬‫س‬
‫شود‬ ‫مي‬ ‫تشكيل‬
.
‫نم‬ ‫بيني‬ ‫پيش‬‫نيز‬ ‫ا‬‫ر‬‫آن‬ ‫تشكيل‬ ‫دماي‬‫توان‬ ‫مي‬ ‫ليه‬ ‫اين‬ ‫نگ‬‫ر‬‫ي‬‫و‬‫ر‬‫از‬
‫ود‬
.
4
-
‫گردد‬ ‫مي‬ ‫ايجاد‬ ‫جدايش‬ ‫پديده‬ ‫ايجاد‬‫و‬‫شيميايي‬ ‫تركيب‬‫در‬ ‫ي‬ ‫ناخالص‬ ‫وجود‬‫دليل‬ ‫به‬
.

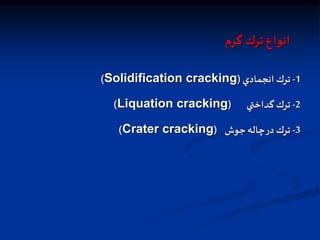

26. ‫انواع‬
‫ترك‬
‫گرم‬
1
-
‫انجمادي‬ ‫ترك‬
(
Solidification cracking
)
2
-
‫گداختي‬ ‫ترك‬
(
Liquation cracking
)
3
-
‫جوش‬‫چاله‬‫در‬ ‫ترك‬
(
Crater cracking
)

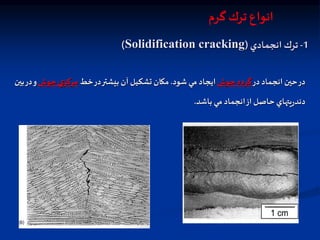

27. 1
-
‫انجمادي‬ ‫ترك‬
(
Solidification cracking
)
‫در‬ ‫انجماد‬ ‫حين‬‫در‬
‫جوش‬ ‫گرده‬
‫شود‬ ‫مي‬ ‫ايجاد‬
.
‫خط‬‫در‬‫بيشتر‬ ‫آن‬ ‫تشكيل‬ ‫مكان‬
‫جوش‬ ‫ي‬‫مركز‬
‫و‬
‫بين‬‫در‬
‫باشد‬ ‫مي‬ ‫انجماد‬‫از‬ ‫حاصل‬ ‫يتهاي‬‫ر‬‫دند‬
.
‫انواع‬
‫ترك‬
‫گرم‬

29. ‫مكانيزم‬
‫تشكيل‬
‫جدايش‬ ‫مفهوم‬

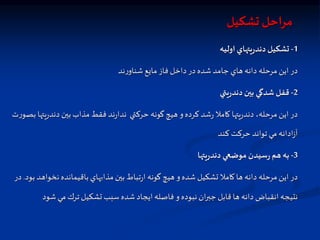

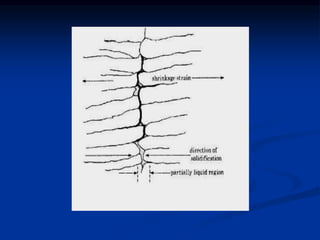

30. ‫تشكيل‬ ‫مراحل‬
1
-
‫اوليه‬‫يتهاي‬‫ر‬‫دند‬‫تشكيل‬
‫ند‬‫ر‬‫شناو‬ ‫مايع‬ ‫فاز‬‫داخل‬‫در‬ ‫شده‬ ‫جامد‬ ‫هاي‬ ‫دانه‬ ‫مرحله‬ ‫اين‬ ‫در‬
2
-
‫يتي‬‫ر‬‫دند‬‫بين‬ ‫شدگي‬‫قفل‬
‫دند‬ ‫بين‬‫مذاب‬‫فقط‬ ‫ند‬‫ر‬‫ندا‬ ‫حركتي‬ ‫گونه‬‫هيچ‬ ‫و‬‫كرده‬ ‫شد‬‫ر‬ ‫كامال‬ ‫يتها‬‫ر‬‫دند‬ ،‫مرحله‬ ‫اين‬‫در‬
‫ت‬‫ر‬‫بصو‬ ‫يتها‬‫ر‬
‫كند‬ ‫حركت‬ ‫تواند‬‫مي‬ ‫ادانه‬‫ز‬‫آ‬
3
-
‫يتها‬‫ر‬‫دند‬ ‫موضعي‬ ‫سيدن‬‫ر‬ ‫هم‬ ‫به‬
‫ن‬ ‫باقيمانده‬ ‫مذابهاي‬ ‫بين‬ ‫تباط‬‫ر‬‫ا‬ ‫گونه‬ ‫هيچ‬ ‫و‬‫شده‬ ‫تشكيل‬ ‫كامال‬‫ها‬ ‫دانه‬ ‫مرحله‬ ‫اين‬‫در‬
‫بود‬ ‫خواهد‬
.
‫در‬
‫مي‬ ‫ترك‬ ‫تشكيل‬ ‫سبب‬ ‫شده‬ ‫ايجاد‬‫فاصله‬ ‫و‬ ‫نبوده‬‫ان‬‫ر‬‫جب‬ ‫قابل‬ ‫ها‬ ‫دانه‬ ‫انقباض‬ ‫نتيجه‬
‫شود‬

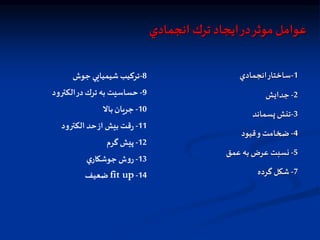

32. ‫انجمادي‬ ‫ترك‬ ‫ايجاد‬‫در‬‫موثر‬ ‫عوامل‬
1
-
‫انجمادي‬‫ساختار‬
2
-
‫جدايش‬
3
-
‫پسماند‬ ‫تنش‬
4
-
‫قيود‬‫و‬ ‫ضخامت‬
5
-
‫عمق‬ ‫به‬‫عرض‬ ‫نسبت‬
7
-
‫گرده‬ ‫شكل‬
8
-
‫جوش‬ ‫شيميايي‬ ‫تركيب‬
9
-
‫الكترود‬‫در‬‫ترك‬ ‫به‬ ‫حساسيت‬
10
-
‫بال‬‫جريان‬
11
-
‫الكترود‬ ‫حد‬‫از‬ ‫بيش‬ ‫قت‬‫ر‬
12
-
‫گرم‬ ‫پيش‬
13
-
‫ي‬‫جوشكار‬ ‫ش‬‫و‬‫ر‬
14
-
fit up
‫ضعيف‬

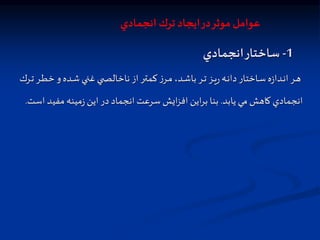

33. 1
-
‫انجمادي‬‫ساختار‬
‫ر‬‫ر‬‫ت‬ ‫رر‬‫ر‬‫ط‬‫خ‬ ‫و‬‫رده‬‫ر‬‫ش‬ ‫ري‬‫ر‬ ‫ي‬ ‫ر‬‫ر‬‫ت‬‫ناخال‬ ‫از‬ ‫رر‬‫ر‬‫ن‬‫كم‬‫ز‬‫رر‬‫ر‬‫م‬،‫رد‬‫ر‬‫ش‬‫با‬ ‫رر‬‫ر‬‫ت‬ ‫رز‬‫ر‬‫ي‬‫ر‬ ‫ره‬‫ر‬‫ن‬‫دا‬‫راختار‬‫ر‬‫س‬ ‫ه‬‫ز‬‫ردا‬‫ر‬‫ن‬‫ا‬ ‫رر‬‫ر‬‫ه‬
‫رك‬
‫يابد‬ ‫مي‬ ‫كاهش‬ ‫انجمادي‬
.
‫مفي‬ ‫مينه‬‫ز‬ ‫اين‬ ‫در‬ ‫انجماد‬ ‫سرعت‬ ‫ايش‬‫ز‬‫اف‬ ‫اين‬‫ر‬‫ب‬ ‫بنا‬
‫است‬ ‫د‬
.
‫انجمادي‬ ‫ترك‬ ‫ايجاد‬‫در‬‫موثر‬ ‫عوامل‬

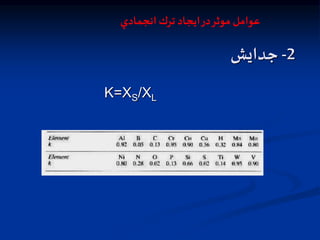

34. 2
-
‫جدايش‬
K=XS/XL
‫انجمادي‬ ‫ترك‬ ‫ايجاد‬‫در‬‫موثر‬ ‫عوامل‬

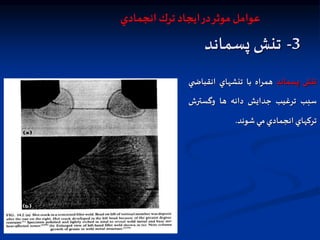

35. 3
-
‫پسماند‬ ‫تنش‬
‫تنش‬
‫پسماند‬
‫همراه‬
‫با‬
‫تنشهاي‬
‫انقبا‬
‫ي‬ ‫ض‬
‫سبب‬
‫ترغيب‬
‫جدايش‬
‫دانه‬
‫ها‬
‫وگسترش‬
‫تركهاي‬
‫انجمادي‬
‫مي‬
‫شوند‬
.
‫انجمادي‬ ‫ترك‬ ‫ايجاد‬‫در‬‫موثر‬ ‫عوامل‬

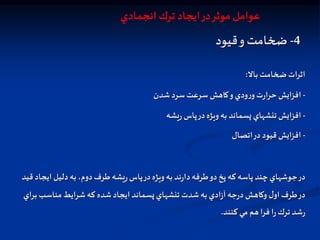

36. 4
-
‫قيود‬‫و‬ ‫ضخامت‬
‫بال‬ ‫ضخامت‬‫اثرات‬
:
-
‫شدن‬‫سرد‬‫سرعت‬ ‫كاهش‬‫و‬‫ودي‬‫ر‬‫و‬‫ت‬‫ر‬‫حرا‬‫افزايش‬
-
‫يشه‬‫ر‬ ‫پاس‬‫در‬‫ويژه‬‫به‬ ‫پسماند‬‫تنشهاي‬‫افزايش‬
-
‫اتصال‬‫در‬ ‫قيود‬‫افزايش‬
‫قيد‬‫ايجاد‬ ‫دليل‬‫به‬ ،‫دوم‬‫طرف‬‫يشه‬‫ر‬‫پاس‬‫در‬‫ويژه‬‫به‬ ‫ند‬‫ر‬‫دا‬‫طرفه‬‫دو‬‫پخ‬ ‫كه‬ ‫پاسه‬ ‫چند‬‫جوشهاي‬‫در‬
‫براي‬ ‫مناسب‬‫شرايط‬‫كه‬ ‫شده‬‫ايجاد‬ ‫پسماند‬‫تنشهاي‬ ‫شدت‬‫به‬‫ادي‬‫ز‬‫آ‬ ‫جه‬‫ر‬‫د‬ ‫وكاهش‬ ‫ل‬‫او‬‫طرف‬‫در‬
‫كنند‬ ‫مي‬ ‫هم‬‫فرا‬ ‫ا‬‫ر‬‫ترك‬ ‫شد‬‫ر‬
.
‫انجمادي‬ ‫ترك‬ ‫ايجاد‬‫در‬‫موثر‬ ‫عوامل‬

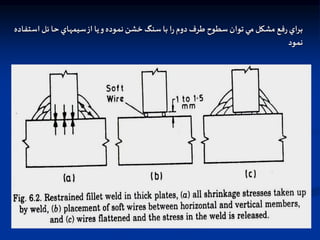

37. ‫اس‬ ‫ئل‬‫حا‬‫سيمهاي‬‫از‬ ‫يا‬‫و‬‫نموده‬ ‫خشن‬ ‫سنگ‬‫با‬ ‫ا‬‫ر‬‫دوم‬‫طرف‬‫سطوح‬‫توان‬ ‫مي‬ ‫مشكل‬ ‫فع‬‫ر‬‫براي‬
‫تفاده‬
‫نمود‬

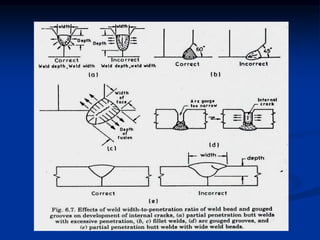

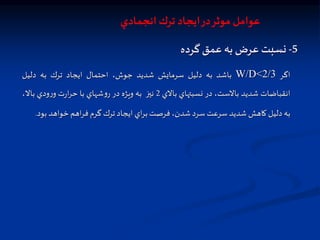

38. 5
-
‫نسبت‬
‫عرض‬
‫به‬
‫عمق‬
‫گرده‬
‫اگر‬
W/D<2/3
‫باشد‬
‫به‬
‫دلیل‬
‫سرمايش‬
‫شديد‬
،‫جوش‬
‫احتمال‬
‫ايجاد‬
‫ترك‬
‫به‬
‫دليل‬
‫انقباضات‬
‫شديد‬
،‫باالست‬
‫در‬
‫نسبتهاي‬
‫باالي‬
2
‫نيز‬
‫به‬
‫ويژه‬
‫در‬
‫شهاي‬‫و‬‫ر‬
‫با‬
‫ت‬‫ر‬‫ا‬‫ر‬‫ح‬
‫ودي‬‫ر‬‫و‬
،‫باال‬
‫به‬
‫دليل‬
‫كاهش‬
‫شديد‬
‫سرعت‬
‫سرد‬
،‫شدن‬
‫فرصت‬
‫اي‬‫ر‬‫ب‬
‫ايجاد‬
‫ترك‬
‫گرم‬
‫اهم‬‫ر‬‫ف‬
‫خواهد‬
‫ب‬
‫ود‬
.
‫انجمادي‬ ‫ترك‬ ‫ايجاد‬‫در‬‫موثر‬ ‫عوامل‬

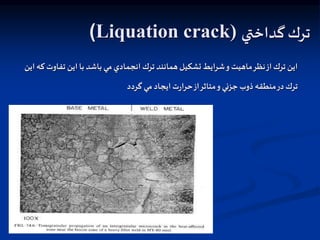

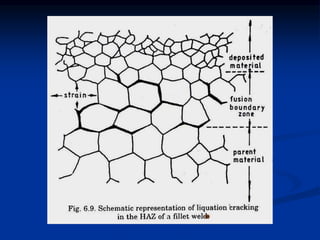

40. ‫ترك‬
‫گداختي‬
Liquation crack)
)
‫تفاو‬ ‫اين‬ ‫با‬ ‫باشد‬ ‫مي‬‫انجمادي‬‫ترك‬ ‫همانند‬ ‫تشكيل‬‫شرايط‬‫و‬ ‫ماهيت‬‫نظر‬‫از‬‫ترك‬ ‫اين‬
‫اين‬ ‫كه‬ ‫ت‬
‫گردد‬ ‫مي‬‫ايجاد‬‫ت‬‫ر‬‫حرا‬‫از‬‫متاثر‬‫و‬‫جزئي‬ ‫ذوب‬‫منطقه‬‫در‬‫ترك‬

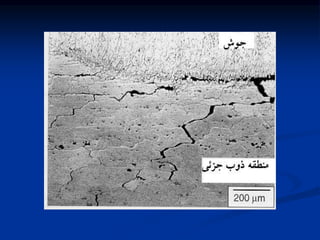

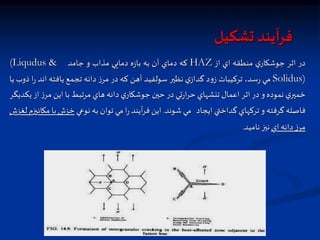

41. ‫تشكيل‬‫آيند‬‫ر‬‫ف‬
‫در‬
‫اثر‬
‫ي‬‫جوشكار‬
‫منطقه‬
‫اي‬
‫از‬
HAZ
‫كه‬
‫دماي‬
‫آن‬
‫به‬
‫ه‬‫ز‬‫با‬
‫دمايي‬
‫مذاب‬
‫و‬
‫جامد‬
(Liqudus &
Solidus)
‫مي‬
،‫سد‬‫ر‬
‫تركيبات‬
‫د‬‫و‬‫ز‬
‫ي‬‫گداز‬
‫نظير‬
‫سولفيد‬
‫آهن‬
‫كه‬
‫در‬
‫ز‬‫مر‬
‫دانه‬
‫تجمع‬
‫يافته‬
‫اند‬
‫ر‬
‫ا‬
‫ذوب‬
‫يا‬
‫ي‬‫خمير‬
‫نموده‬
‫و‬
‫در‬
‫اثر‬
‫اعمال‬
‫تنشهاي‬
‫تي‬‫ر‬‫ا‬‫ر‬‫ح‬
‫در‬
‫حين‬
‫ي‬‫جوشكار‬
‫دانه‬
‫هاي‬
‫مرتبط‬
‫با‬
‫اين‬
‫ز‬‫مر‬
‫از‬
‫ي‬
‫كديگر‬
‫فاصله‬
‫گرفته‬
‫و‬
‫تركهاي‬
‫گداختي‬
‫ايجاد‬
‫مي‬
‫شوند‬
.
‫اين‬
‫آيند‬‫ر‬‫ف‬
‫ا‬‫ر‬
‫مي‬
‫توان‬
‫به‬
‫نوعي‬
‫خزش‬
‫ب‬
‫ا‬
‫مكانيزم‬
‫لغزش‬
‫ز‬‫مر‬
‫دانه‬
‫اي‬
‫نيز‬
‫ناميد‬
.

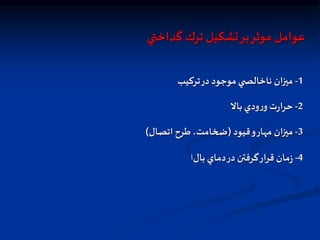

44. ‫گداختي‬ ‫ترك‬ ‫تشكيل‬‫بر‬‫موثر‬ ‫عوامل‬
1
-
‫تركيب‬‫در‬ ‫موجود‬‫ي‬ ‫ناخالص‬ ‫ان‬‫ز‬‫مي‬
2
-
‫بال‬‫ودي‬‫ر‬‫و‬ ‫ت‬‫ر‬‫ا‬‫ر‬‫ح‬
3
-
‫قيود‬‫و‬‫مهار‬ ‫ان‬‫ز‬‫مي‬
(
‫اتصال‬ ‫طرح‬،‫ضخامت‬
)
4
-
‫بال‬ ‫دماي‬‫در‬ ‫گرفتن‬‫ار‬‫ر‬‫ق‬ ‫مان‬‫ز‬
‫ا‬

46. ‫جوش‬ ‫چاله‬ ‫ترك‬
(crater crack)
‫اين‬
‫ترك‬
‫نواي‬
‫از‬
‫ترك‬
‫انجمادي‬
‫است‬
‫كه‬
‫در‬
‫انتهاي‬
‫گرده‬
‫ي‬‫جوشكار‬
‫ايجاد‬
‫مي‬
‫شود‬
.
‫علت‬
‫تشكيل‬
‫آن‬
‫تنشهاي‬
‫ان‬
‫ي‬ ‫قباض‬
‫شديد‬
‫و‬
‫نيز‬
‫تجمع‬
‫عناصر‬
‫ي‬‫آلياژ‬
‫و‬
‫ي‬ ‫ناخالص‬
‫نظير‬
،‫فسفر‬
،‫گوگرد‬
،‫مس‬
،‫ي‬‫و‬‫ر‬
‫نايوبيوم‬
‫و‬
...
‫مي‬
‫باشد‬
.
‫اين‬
‫ت‬
‫رك‬
‫در‬
‫محل‬
‫قطع‬
‫قوس‬
‫بيشتر‬
‫تشكيل‬
‫مي‬
‫شود‬
‫كه‬
‫براي‬
‫فع‬‫ر‬
‫آن‬
‫مي‬
‫بايست‬
‫از‬
‫موقع‬
‫ع‬‫و‬‫شر‬
‫مجدد‬
‫قوس‬
‫از‬
‫ي‬‫و‬‫ر‬
‫آن‬
‫ي‬‫جوشكار‬
‫ا‬‫ر‬
‫آغاز‬
‫نمائيم‬
‫و‬
‫يا‬
‫آنكه‬
‫قبل‬
‫از‬
‫قطع‬
‫قوس‬
‫الكترود‬
‫ا‬‫ر‬
‫اندكي‬
‫بر‬
‫گردانيم‬
‫تا‬
‫انقباض‬
‫كاهش‬
‫يابد‬
.
(
‫از‬
‫سيستم‬
‫كاهش‬
‫آمپر‬
‫نيز‬
‫مي‬
‫توان‬
‫استفاده‬
‫نمود‬
)
.
‫ترك‬‫نوع‬ ‫اين‬‫به‬
dovetail
‫شود‬ ‫مي‬ ‫گفته‬‫نيز‬
.

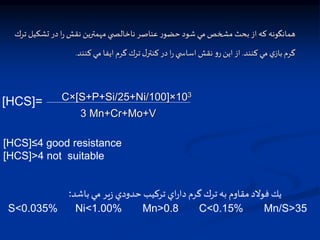

47. ‫همانگونه‬
‫كه‬
‫از‬
‫بحث‬
‫مشخص‬
‫مي‬
‫شود‬
‫ر‬‫حضو‬
‫عناصر‬
‫ي‬ ‫ناخالت‬
‫مهمنرين‬
‫نقش‬
‫ا‬‫ر‬
‫در‬
‫تشك‬
‫يل‬
‫ترك‬
‫گرم‬
‫ي‬‫باز‬
‫مي‬
‫كنند‬
.
‫از‬
‫اين‬
‫و‬‫ر‬
‫نقش‬
‫ي‬ ‫اساس‬
‫ا‬‫ر‬
‫در‬
‫ل‬‫كننر‬
‫ترك‬
‫گرم‬
‫ايفا‬
‫مي‬
‫کنند‬
.
C×[S+P+Si/25+Ni/100]×103
3 Mn+Cr+Mo+V
[HCS]=
[HCS]≤4 good resistance
[HCS]>4 not suitable
‫باشد‬ ‫مي‬ ‫ير‬‫ز‬ ‫حدودي‬ ‫تركيب‬ ‫اي‬‫ر‬‫دا‬ ‫گرم‬ ‫ترك‬ ‫به‬ ‫مقاوم‬‫فوالد‬ ‫يك‬
:
S<0.035% Ni<1.00% Mn>0.8 C<0.15% Mn/S>35

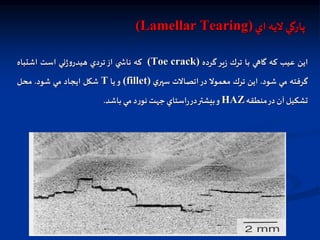

50. ‫اي‬ ‫ليه‬ ‫پارگي‬
(Lamellar Tearing)
‫اين‬
‫عيب‬
‫كه‬
‫گاهي‬
‫با‬
‫ترك‬
‫ير‬‫ز‬
‫گرده‬
(Toe crack)
‫كه‬
‫ي‬ ‫ناش‬
‫از‬
‫تردي‬
‫ني‬‫ژ‬‫و‬‫هيدر‬
‫است‬
‫اشتباه‬
‫گرفته‬
‫مي‬
‫شود‬
.
‫اين‬
‫ترك‬
‫معمول‬
‫در‬
‫اتصالت‬
‫ي‬‫سپر‬
(fillet)
‫و‬
‫يا‬
T
‫شكل‬
‫ايجاد‬
‫مي‬
‫شود‬
.
‫محل‬
‫تشكيل‬
‫آن‬
‫در‬
‫منطقه‬
HAZ
‫و‬
‫بيشتر‬
‫در‬
‫استاي‬‫ر‬
‫جهت‬
‫د‬‫ر‬‫نو‬
‫مي‬
‫باشد‬
.

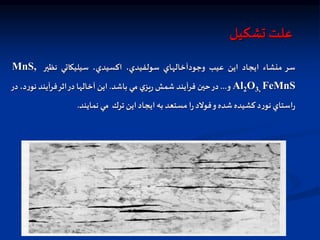

51. ‫علت‬
‫تشكيل‬
‫سر‬
‫منشاء‬
‫ايجاد‬
‫اين‬
‫عيب‬
‫وجودآخالهاي‬
،‫سولفيدي‬
،‫اكسيدي‬
‫سيليكاتي‬
‫نظير‬
MnS,
Al2O3, FeMnS
‫و‬
...
‫در‬
‫حين‬
‫فرآيند‬
‫شمش‬
‫ي‬‫يز‬‫ر‬
‫مي‬
‫باشد‬
.
‫اين‬
‫آخالها‬
‫در‬
‫اثر‬
‫آيند‬‫ر‬‫ف‬
‫ر‬‫نو‬
،‫د‬
‫در‬
‫استاي‬‫ر‬
‫د‬‫ر‬‫نو‬
‫كشيده‬
‫شده‬
‫و‬
‫فولد‬
‫ا‬‫ر‬
‫مستعد‬
‫به‬
‫ايجاد‬
‫اين‬
‫ترك‬
‫مي‬
‫نمايند‬
.

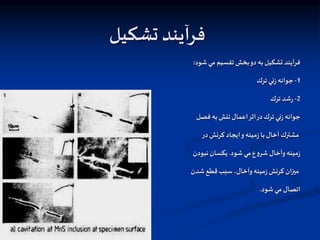

52. ‫تشكيل‬ ‫فرآيند‬
‫شود‬‫مي‬ ‫تقسيم‬‫بخش‬‫دو‬ ‫به‬‫تشكيل‬‫فرآيند‬
:
1
-
‫ترك‬ ‫ني‬‫ز‬ ‫جوانه‬
2
-
‫ترك‬‫شد‬‫ر‬
‫جوانه‬
‫ني‬‫ز‬
‫ترك‬
‫در‬
‫اثر‬
‫اعمال‬
‫تنش‬
‫به‬
‫فصل‬
‫مشترك‬
‫آخال‬
‫با‬
‫مينه‬‫ز‬
‫و‬
‫ايجاد‬
‫كرنش‬
‫در‬
‫مينه‬‫ز‬
‫وآخال‬
‫ع‬‫و‬‫شر‬
‫مي‬
‫شود‬
.
‫يكسان‬
‫نبودن‬
‫ميزان‬
‫كرنش‬
‫مينه‬‫ز‬
،‫وآخال‬
‫سبب‬
‫قطع‬
‫شدن‬
‫اتصال‬
‫مي‬
‫شود‬
.

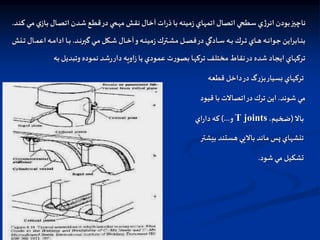

53. ‫ي‬‫ااز‬‫ب‬ ‫اال‬‫ص‬‫ات‬ ‫ادن‬‫ش‬ ‫اع‬‫ط‬‫ق‬‫در‬ ‫اي‬ ‫مه‬ ‫نقش‬ ‫آخال‬ ‫ات‬‫ر‬‫ذ‬ ‫با‬ ‫مينه‬‫ز‬ ‫اتمهاي‬ ‫اتصال‬ ‫سطحي‬ ‫ي‬‫ژ‬‫انر‬ ‫بودن‬‫ناچيز‬
‫اد‬‫ن‬‫ك‬ ‫اي‬‫م‬
.
‫اد‬‫ا‬‫ا‬‫ن‬‫گير‬ ‫اي‬‫ا‬‫ا‬‫م‬ ‫اكل‬‫ا‬‫ا‬‫ش‬ ‫اال‬‫ا‬‫ا‬‫خ‬‫آ‬‫و‬ ‫اه‬‫ا‬‫ا‬‫ن‬‫مي‬‫ز‬ ‫اترك‬‫ا‬‫ا‬‫ش‬‫م‬ ‫ال‬‫ا‬‫ا‬‫ص‬‫ف‬‫در‬ ‫اادگي‬‫ا‬‫ا‬‫س‬ ‫اه‬‫ا‬‫ا‬‫ب‬ ‫ارك‬‫ا‬‫ا‬‫ت‬ ‫ااي‬‫ا‬‫ا‬‫ه‬ ‫اه‬‫ا‬‫ا‬‫ن‬‫جوا‬ ‫اابراين‬‫ا‬‫ا‬‫ن‬‫ب‬
.
‫ا‬‫ا‬‫ا‬‫م‬‫اع‬ ‫اه‬‫ا‬‫ا‬‫م‬‫ادا‬ ‫اا‬‫ا‬‫ا‬‫ب‬
‫انش‬‫ا‬‫ا‬‫ت‬ ‫ال‬
‫به‬ ‫وتبديل‬ ‫نموده‬ ‫شد‬‫ر‬‫دار‬ ‫اويه‬‫ز‬ ‫يا‬ ‫عمودي‬ ‫ت‬‫ر‬‫بصو‬ ‫تركها‬ ‫مختلف‬ ‫نقاط‬‫در‬ ‫شده‬ ‫ايجاد‬ ‫تركهاي‬
‫قطعه‬ ‫داخل‬‫در‬ ‫گ‬‫ر‬‫بز‬‫بسيار‬ ‫تركهاي‬
‫شوند‬ ‫مي‬
.
‫قيود‬ ‫با‬ ‫اتصالت‬‫در‬ ‫ترك‬ ‫اين‬
‫بال‬
(
،‫ضخيم‬
T joints
‫و‬
)...
‫اي‬‫ر‬‫دا‬ ‫كه‬
‫بيشتر‬ ‫هستند‬ ‫باليي‬ ‫ماند‬‫پس‬ ‫تنشهاي‬
‫شود‬ ‫مي‬ ‫تشكيل‬
.

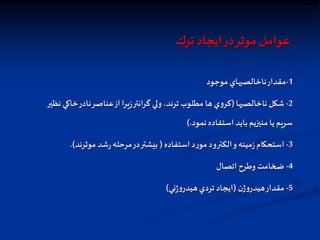

54. ‫ترك‬ ‫ايجاد‬‫در‬‫موثر‬ ‫عوامل‬
1
-
‫موجود‬‫هاي‬ ‫ناخالص‬‫مقدار‬
2
-
‫ها‬ ‫ناخالص‬ ‫شكل‬
(
‫نظير‬ ‫خاكي‬‫نادر‬‫عناصر‬‫از‬‫يرا‬‫ز‬‫گرانتر‬ ‫ولي‬،‫ترند‬ ‫مطلوب‬ ‫ها‬‫ي‬‫و‬‫كر‬
‫نمود‬‫استفاده‬ ‫بايد‬ ‫منيزيم‬ ‫يا‬ ‫سريم‬
).
3
-
‫استفاده‬ ‫د‬‫ر‬‫مو‬‫الكترود‬‫و‬ ‫مينه‬‫ز‬‫استحكام‬
(
‫موثرند‬ ‫شد‬‫ر‬‫مرحله‬‫در‬‫بيشتر‬
.)
4
-
‫اتصال‬ ‫وطرح‬ ‫ضخامت‬
5
-
‫ن‬‫ژ‬‫و‬‫هيدر‬‫مقدار‬
(
‫ني‬‫ژ‬‫و‬‫هيدر‬‫تردي‬ ‫ايجاد‬
)

55. ‫ل‬‫كنتر‬ ‫اههاي‬‫ر‬
1
-
‫از‬‫كمتر‬ ‫اندك‬‫گوگرد‬ ‫با‬‫فولدهاي‬‫از‬‫استفاده‬
0/01
%
2
-
‫نظير‬‫آخالها‬‫ي‬‫ژ‬‫فولو‬‫ر‬‫مو‬‫بهبود‬‫براي‬‫سريوم‬ ‫مانند‬ ‫خاكي‬‫نادر‬‫فلزات‬‫از‬‫استفاده‬
MnS
3
-
‫خر‬‫براي‬‫گرم‬ ‫پس‬‫و‬‫گرم‬ ‫پيش‬‫عمل‬‫از‬‫استفاده‬ ‫يا‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬ ‫كم‬ ‫مصرفي‬ ‫مواد‬‫ز‬‫ا‬‫استفاده‬
‫ج‬‫و‬
‫مينه‬‫ز‬‫ي‬‫پذير‬ ‫انعطاف‬‫وافزايش‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬
4
-

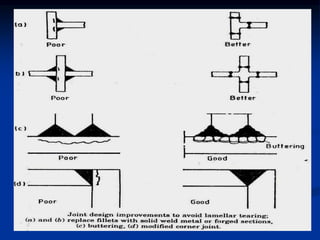

‫پسماند‬ ‫تنش‬ ‫كاهش‬‫براي‬ ‫صحيح‬‫اتصالهاي‬ ‫طرح‬‫از‬‫استفاده‬
5
-
‫بالتر‬‫ي‬‫پذير‬ ‫انعطاف‬ ‫با‬ ‫مواد‬‫از‬‫استفاده‬

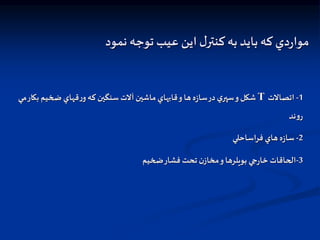

57. ‫نمود‬ ‫توجه‬ ‫عيب‬ ‫اين‬ ‫ل‬‫كنتر‬ ‫به‬ ‫بايد‬ ‫كه‬ ‫دي‬‫ر‬‫موا‬
1
-
‫اتصالت‬
T
‫ب‬ ‫ضخيم‬‫قهاي‬‫ر‬‫و‬ ‫كه‬‫سنگين‬‫آلت‬ ‫ماشين‬‫قابهاي‬‫و‬ ‫ها‬‫ه‬‫ز‬‫سا‬‫در‬‫ي‬‫سپر‬‫و‬‫شكل‬
‫مي‬‫كار‬
‫ند‬‫و‬‫ر‬
2
-
‫فراساحلي‬ ‫هاي‬‫ه‬‫ز‬‫سا‬
3
-
‫ضخيم‬‫فشار‬ ‫تحت‬‫ن‬‫مخاز‬‫و‬‫بويلرها‬ ‫جي‬‫ر‬‫خا‬ ‫الحاقات‬

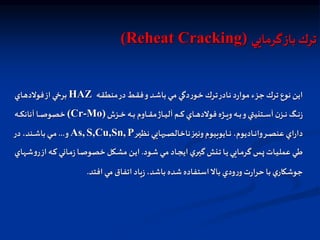

58. ‫گرمايي‬‫باز‬ ‫ترك‬
(Reheat Cracking)
‫اه‬‫ق‬‫منط‬‫در‬‫اط‬‫ق‬‫ف‬‫و‬‫اد‬‫ش‬‫با‬ ‫اي‬‫م‬ ‫دگي‬‫ر‬‫او‬‫خ‬ ‫ارك‬‫ت‬‫اادر‬‫ن‬ ‫د‬‫ر‬‫موا‬ ‫جزء‬ ‫ترك‬ ‫نوع‬ ‫اين‬
HAZ
‫ااي‬‫ه‬‫فولد‬‫از‬ ‫اي‬‫خ‬‫بر‬
‫ازش‬‫ا‬‫ا‬‫ا‬‫خ‬ ‫اه‬‫ا‬‫ا‬‫ا‬‫ب‬ ‫ااوم‬‫ا‬‫ا‬‫ا‬‫ق‬‫م‬‫ااژ‬‫ا‬‫ا‬‫ا‬‫ي‬‫آل‬ ‫ام‬‫ا‬‫ا‬‫ا‬‫ك‬ ‫ااي‬‫ا‬‫ا‬‫ا‬‫ه‬‫فولد‬ ‫اژه‬‫ا‬‫ا‬‫ا‬‫ي‬‫و‬‫اه‬‫ا‬‫ا‬‫ا‬‫ب‬‫و‬‫اتنيتي‬‫ا‬‫ا‬‫ا‬‫س‬‫آ‬ ‫ن‬‫از‬‫ا‬‫ا‬‫ا‬‫ن‬ ‫اگ‬‫ا‬‫ا‬‫ا‬‫ن‬‫ز‬
(Cr-Mo)
‫اه‬‫ا‬‫ا‬‫ا‬‫ك‬‫آنان‬ ‫اا‬‫ا‬‫ا‬‫ا‬‫ص‬‫خصو‬
‫ار‬‫ا‬‫ا‬‫ي‬‫نظ‬ ‫هايي‬ ‫ا‬‫ا‬‫ا‬‫ص‬‫ناخال‬‫از‬‫ا‬‫ا‬‫ي‬‫ون‬‫اايوبيوم‬‫ا‬‫ا‬‫ن‬ ،‫ااديوم‬‫ا‬‫ا‬‫ن‬‫وا‬‫ار‬‫ا‬‫ا‬‫ص‬‫عن‬ ‫اي‬‫ر‬‫دا‬
P
S,Cu,Sn,
As,
‫و‬
...
‫در‬ ،‫اند‬‫ا‬‫ا‬‫ش‬‫با‬ ‫اي‬‫ا‬‫ا‬‫م‬
‫اود‬‫ا‬‫ش‬‫اي‬‫ا‬‫م‬ ‫ااد‬‫ا‬‫ج‬‫اي‬ ‫ي‬‫ار‬‫ا‬‫ي‬‫گ‬ ‫انش‬‫ا‬‫ت‬ ‫اا‬‫ا‬‫ي‬ ‫اايي‬‫ا‬‫م‬‫گر‬ ‫اس‬‫ا‬‫پ‬ ‫اات‬‫ا‬‫ي‬‫عمل‬ ‫اي‬‫ا‬‫ط‬
.
‫ر‬‫از‬ ‫اه‬‫ا‬‫ك‬ ‫ااني‬‫ا‬‫م‬‫ز‬‫اا‬‫ا‬‫ص‬‫خصو‬ ‫اكل‬‫ا‬‫ش‬‫م‬ ‫ان‬‫ا‬‫ي‬‫ا‬
‫اهاي‬‫ا‬‫ش‬‫و‬
‫افتد‬ ‫مي‬ ‫اتفاق‬ ‫ياد‬‫ز‬ ،‫باشد‬ ‫شده‬‫استفاده‬‫بال‬ ‫ودي‬‫ر‬‫و‬‫ت‬‫ر‬‫حرا‬ ‫با‬ ‫ي‬‫جوشكار‬
.

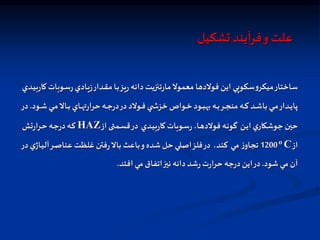

59. ‫تشكيل‬ ‫فرآيند‬‫و‬ ‫علت‬
‫اوب‬‫س‬‫ر‬‫اادي‬‫ي‬‫ز‬‫ادار‬‫ق‬‫م‬ ‫اا‬‫ب‬‫يز‬‫ر‬ ‫دانه‬ ‫تنزيت‬‫ر‬‫ما‬‫معمول‬ ‫فولدها‬ ‫اين‬ ‫سكوپي‬‫و‬‫ميكر‬‫ساختار‬
‫ادي‬‫ي‬‫ب‬‫ر‬‫كا‬‫ات‬
‫ا‬‫ا‬‫ا‬‫ش‬‫اي‬‫ا‬‫ا‬‫م‬‫اال‬‫ا‬‫ا‬‫ب‬ ‫ااي‬‫ا‬‫ا‬‫ه‬ ‫ر‬‫حرا‬ ‫اه‬‫ا‬‫ا‬‫ج‬‫ر‬‫د‬‫در‬‫اولد‬‫ا‬‫ا‬‫ف‬ ‫ي‬ ‫ا‬‫ا‬‫ا‬‫ش‬‫خز‬ ‫اواص‬‫ا‬‫خ‬ ‫اود‬‫ا‬‫ا‬‫ب‬‫به‬ ‫اه‬‫ا‬‫ا‬‫ب‬‫ار‬‫ا‬‫ا‬‫ج‬‫من‬ ‫اه‬‫ا‬‫ا‬‫ك‬ ‫اد‬‫ا‬‫ا‬‫ش‬‫با‬ ‫اي‬‫ا‬‫ا‬‫م‬‫ادار‬‫ا‬‫ي‬‫پا‬
‫ود‬
.
‫در‬
‫ان‬‫ي‬‫ا‬ ‫ي‬‫جوشكار‬ ‫حين‬
‫ادي‬‫ي‬‫ب‬‫ر‬‫كا‬‫اوبات‬‫س‬‫ر‬،‫اا‬‫ه‬‫فولد‬ ‫اه‬‫ن‬‫گو‬
‫از‬ ‫امتی‬‫س‬‫ق‬‫در‬
HAZ
‫تش‬‫ر‬‫ارا‬‫ح‬ ‫اه‬‫ج‬‫ر‬‫د‬‫اه‬‫ك‬
‫از‬
C
o
1200
‫مي‬ ‫ز‬‫تجاو‬
،‫كند‬
‫اا‬‫ي‬‫آل‬‫ار‬‫ص‬‫عنا‬ ‫غلظت‬ ‫فتن‬‫ر‬‫بال‬ ‫باعث‬‫و‬‫شده‬‫حل‬ ‫اصلي‬‫فلز‬‫در‬
‫در‬‫ي‬‫ژ‬
‫شود‬ ‫مي‬ ‫آن‬
.
‫افتد‬ ‫مي‬ ‫اتفاق‬‫نيز‬ ‫دانه‬‫شد‬‫ر‬‫ت‬‫ر‬‫حرا‬ ‫جه‬‫ر‬‫د‬‫اين‬‫در‬
.

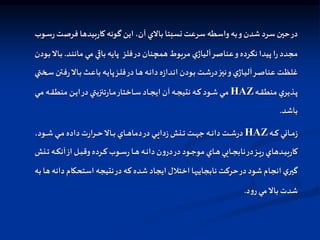

60. ‫فرص‬ ‫بيدها‬‫ر‬‫كا‬‫گونه‬ ‫اين‬ ،‫آن‬ ‫بالي‬ ‫نسبتا‬ ‫سرعت‬‫واسطه‬‫به‬‫و‬ ‫شدن‬ ‫سرد‬ ‫حين‬‫در‬
‫اوب‬‫س‬‫ر‬‫ت‬
‫فلز‬‫در‬‫همچنان‬‫مربوط‬ ‫ي‬‫آلياژ‬‫عناصر‬‫و‬‫نكرده‬ ‫پيدا‬ ‫ا‬‫ر‬‫مجدد‬
‫اد‬‫ن‬‫مان‬ ‫مي‬ ‫باقي‬ ‫پايه‬
.
‫اودن‬‫ب‬‫اال‬‫ب‬
‫ا‬‫ف‬‫ر‬‫اال‬‫ب‬ ‫اث‬‫ع‬‫با‬ ‫اه‬‫ي‬‫پا‬‫از‬‫ا‬‫ل‬‫ف‬‫در‬‫اا‬‫ه‬‫اه‬‫ن‬‫دا‬‫ه‬‫ز‬‫ادا‬‫ن‬‫ا‬ ‫اودن‬‫ب‬ ‫ات‬‫ا‬‫ش‬‫ر‬‫د‬‫از‬‫ي‬‫ن‬‫و‬‫ي‬‫ااژ‬‫ي‬‫آل‬‫ار‬‫ص‬‫عنا‬ ‫ات‬‫ظ‬‫غل‬
‫اختي‬‫ا‬‫س‬‫تن‬
‫اه‬‫ا‬‫ق‬‫منط‬ ‫ي‬‫اذير‬‫ا‬‫پ‬
HAZ
‫ا‬‫ا‬‫ق‬‫منط‬ ‫ان‬‫ا‬‫ي‬‫ا‬‫در‬‫تنزيتي‬‫ر‬‫اا‬‫ا‬‫م‬‫ااختار‬‫ا‬‫س‬‫ااد‬‫ا‬‫ج‬‫اي‬ ‫آن‬ ‫اه‬‫ا‬‫ج‬‫نتي‬ ‫اه‬‫ا‬‫ك‬ ‫اود‬‫ا‬‫ش‬‫اي‬‫ا‬‫م‬
‫اي‬‫ا‬‫م‬ ‫ه‬
‫باشد‬
.
‫اه‬‫ا‬‫ا‬‫ك‬ ‫ااني‬‫ا‬‫ا‬‫م‬‫ز‬
HAZ
،‫اود‬‫ا‬‫ا‬‫ش‬‫اي‬‫ا‬‫ا‬‫م‬ ‫داده‬‫ت‬‫ر‬‫ارا‬‫ا‬‫ا‬‫ح‬‫اال‬‫ا‬‫ا‬‫ب‬ ‫ااي‬‫ا‬‫ا‬‫ه‬‫دما‬‫در‬‫اي‬‫ا‬‫ا‬‫ي‬‫دا‬‫ز‬‫انش‬‫ا‬‫ا‬‫ت‬ ‫ات‬‫ا‬‫ا‬‫ه‬‫ج‬ ‫اه‬‫ا‬‫ا‬‫ن‬‫دا‬‫ات‬‫ا‬‫ا‬‫ش‬‫ر‬‫د‬
‫ا‬‫ا‬‫ا‬‫ت‬ ‫اه‬‫ا‬‫ا‬‫ك‬‫آن‬‫از‬ ‫ال‬‫ا‬‫ا‬‫ب‬‫وق‬‫ارده‬‫ا‬‫ا‬‫ك‬ ‫اوب‬‫ا‬‫ا‬‫س‬‫ر‬‫اا‬‫ا‬‫ا‬‫ه‬‫اه‬‫ا‬‫ا‬‫ن‬‫دا‬‫ن‬‫و‬‫در‬‫در‬‫اود‬‫ا‬‫ا‬‫ج‬‫مو‬ ‫ااي‬‫ا‬‫ا‬‫ه‬‫اايي‬‫ا‬‫ا‬‫ج‬‫ناب‬‫در‬‫از‬‫ا‬‫ا‬‫ي‬‫ر‬‫ادهاي‬‫ا‬‫ا‬‫ي‬‫ب‬‫ر‬‫كا‬
‫نش‬
‫استحكام‬ ‫نتيجه‬‫در‬‫كه‬ ‫شده‬‫ايجاد‬ ‫اختالل‬‫ها‬ ‫نابجاي‬ ‫حركت‬‫در‬‫شود‬‫انجام‬ ‫ي‬‫گير‬
‫به‬ ‫ها‬ ‫دانه‬
‫د‬‫و‬‫ر‬ ‫مي‬‫بال‬ ‫شدت‬
.

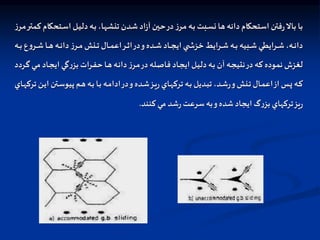

61. ‫اتح‬‫س‬‫ا‬ ‫ال‬‫ی‬‫دل‬‫اه‬‫ب‬ ،‫اها‬‫ش‬‫تن‬ ‫ادن‬‫ش‬‫اد‬‫ز‬‫آ‬ ‫اين‬‫ح‬‫در‬‫ز‬‫ار‬‫م‬ ‫اه‬‫ب‬ ‫ابت‬‫س‬‫ن‬ ‫ها‬ ‫دانه‬ ‫استحكام‬ ‫فتن‬‫ر‬‫بال‬ ‫با‬
‫ز‬‫ار‬‫م‬‫ار‬‫ت‬‫كم‬ ‫كام‬
‫ع‬‫و‬‫ار‬‫ا‬‫ا‬‫ش‬‫اا‬‫ا‬‫ا‬‫ه‬‫اه‬‫ا‬‫ا‬‫ن‬‫دا‬‫ز‬‫ار‬‫ا‬‫ا‬‫م‬ ‫انش‬‫ا‬‫ا‬‫ت‬ ‫اال‬‫ا‬‫ا‬‫م‬‫اع‬‫ار‬‫ا‬‫ا‬‫ث‬‫ا‬‫در‬‫و‬‫اده‬‫ا‬‫ا‬‫ش‬‫ااد‬‫ا‬‫ا‬‫ج‬‫اي‬ ‫ي‬ ‫ا‬‫ا‬‫ا‬‫ش‬‫خز‬ ‫ارايط‬‫ا‬‫ا‬‫ش‬‫اه‬‫ا‬‫ا‬‫ب‬ ‫ابيه‬‫ا‬‫ا‬‫ش‬‫ارايطي‬‫ا‬‫ا‬‫ش‬،‫اه‬‫ا‬‫ا‬‫ن‬‫دا‬
‫اه‬‫ا‬‫ا‬‫ب‬
‫ااد‬‫ج‬‫اي‬ ‫اي‬‫گ‬‫ر‬‫بز‬ ‫ارات‬‫ف‬‫ح‬ ‫اا‬‫ه‬‫اه‬‫ن‬‫دا‬‫ز‬‫ار‬‫م‬‫در‬‫اله‬‫ص‬‫فا‬ ‫ااد‬‫ج‬‫اي‬ ‫ال‬‫ي‬‫دل‬ ‫اه‬‫ب‬ ‫آن‬ ‫اه‬‫ج‬‫نتي‬‫در‬ ‫كه‬ ‫نموده‬ ‫لغزش‬
‫اردد‬‫گ‬ ‫اي‬‫م‬
‫ا‬ ‫اتن‬‫ا‬‫س‬‫پيو‬ ‫ام‬‫ا‬‫ه‬‫اه‬‫ا‬‫ب‬ ‫اا‬‫ا‬‫ب‬ ‫اه‬‫ا‬‫م‬‫ادا‬‫در‬‫و‬‫اده‬‫ا‬‫ش‬‫از‬‫ا‬‫ي‬‫ر‬‫ااي‬‫ا‬‫ه‬‫ترك‬ ‫اه‬‫ا‬‫ب‬ ‫اديل‬‫ا‬‫ب‬‫ت‬ ،‫اد‬‫ا‬‫ش‬‫ر‬‫و‬‫انش‬‫ا‬‫ت‬ ‫اال‬‫ا‬‫م‬‫اع‬‫از‬ ‫اس‬‫ا‬‫پ‬ ‫اه‬‫ا‬‫ك‬
‫ااي‬‫ا‬‫ه‬‫ترك‬ ‫ان‬‫ا‬‫ي‬
‫كنند‬ ‫مي‬ ‫شد‬‫ر‬‫سرعت‬‫به‬‫و‬‫شده‬‫ايجاد‬ ‫گ‬‫ر‬‫بز‬ ‫تركهاي‬‫يز‬‫ر‬
.

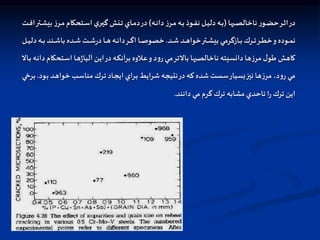

62. ‫ها‬ ‫ا‬‫ا‬‫ص‬‫ناخال‬ ‫ر‬‫او‬‫ا‬‫ر‬‫ح‬‫ار‬‫ا‬‫ث‬‫ا‬‫در‬
(
‫اه‬‫ا‬‫ن‬‫دا‬ ‫ز‬‫ار‬‫ا‬‫م‬ ‫اه‬‫ا‬‫ب‬ ‫اوذ‬‫ا‬‫ف‬‫ن‬ ‫ال‬‫ا‬‫ي‬‫دل‬ ‫اه‬‫ا‬‫ب‬
)
‫ب‬ ‫ز‬‫ار‬‫ا‬‫م‬ ‫اتحكام‬‫ا‬‫س‬‫ا‬ ‫ي‬‫ار‬‫ا‬‫ي‬‫گ‬ ‫انش‬‫ا‬‫ت‬ ‫ااي‬‫ا‬‫م‬‫د‬‫در‬
‫ات‬‫ا‬‫ف‬‫ا‬‫اتر‬‫ا‬‫ش‬‫ي‬
‫اد‬‫ا‬‫ا‬‫ش‬ ‫اد‬‫ا‬‫ا‬‫ه‬‫خوا‬‫اتر‬‫ا‬‫ا‬‫ش‬‫بي‬ ‫اازگرمي‬‫ا‬‫ا‬‫ب‬ ‫ارك‬‫ا‬‫ا‬‫ت‬‫ار‬‫ا‬‫ا‬‫ط‬‫خ‬‫و‬ ‫اوده‬‫ا‬‫ا‬‫م‬‫ن‬
.
‫د‬ ‫اه‬‫ا‬‫ا‬‫ب‬ ‫اند‬‫ا‬‫ا‬‫ش‬‫با‬ ‫اده‬‫ا‬‫ا‬‫ش‬ ‫ات‬‫ا‬‫ا‬‫ش‬‫ر‬‫د‬ ‫اا‬‫ا‬‫ا‬‫ه‬ ‫اه‬‫ا‬‫ا‬‫ن‬‫دا‬‫ار‬‫ا‬‫ا‬‫گ‬‫ا‬ ‫اا‬‫ا‬‫ا‬‫ص‬‫خصو‬
‫ال‬‫ا‬‫ا‬‫ي‬‫ل‬
‫اتح‬‫س‬‫ا‬ ‫اا‬‫ه‬‫ژ‬‫آليا‬ ‫ان‬‫ي‬‫ا‬‫در‬ ‫اه‬‫ك‬‫برآن‬ ‫االوه‬‫ع‬‫و‬ ‫د‬‫و‬‫ر‬ ‫اي‬‫م‬‫بالتر‬ ‫ها‬ ‫ناخالص‬ ‫دانسيته‬ ‫ها‬‫ز‬‫مر‬ ‫ل‬‫طو‬ ‫كاهش‬
‫اال‬‫ب‬ ‫اه‬‫ن‬‫دا‬ ‫كام‬
‫ا‬‫ب‬ ‫اد‬‫ه‬‫خوا‬ ‫اب‬‫س‬‫منا‬ ‫ارك‬‫ت‬ ‫ااد‬‫ج‬‫اي‬ ‫اراي‬‫ب‬ ‫شرايط‬ ‫نتيجه‬‫در‬ ‫كه‬ ‫شده‬ ‫سست‬‫بسيار‬‫نيز‬ ‫ها‬‫ز‬‫مر‬ ،‫د‬‫و‬‫ر‬ ‫مي‬
‫ود‬
.
‫اي‬‫خ‬‫بر‬
‫دانند‬ ‫مي‬ ‫گرم‬ ‫ترك‬ ‫مشابه‬ ‫تاحدي‬ ‫ا‬‫ر‬ ‫ترك‬ ‫اين‬
.

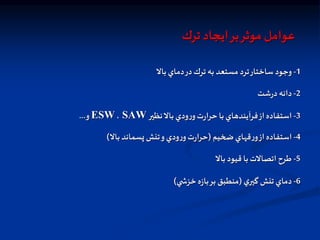

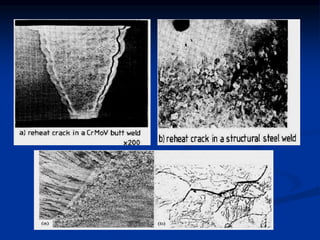

64. ‫ترك‬ ‫ايجاد‬‫بر‬‫موثر‬ ‫عوامل‬
1
-
‫بال‬‫دماي‬‫در‬‫ترك‬ ‫به‬ ‫مستعد‬ ‫ترد‬‫ساختار‬ ‫وجود‬
2
-
‫شت‬‫ر‬‫د‬‫دانه‬
3
-
‫نظير‬‫بال‬ ‫ودي‬‫ر‬‫و‬‫ت‬‫ر‬‫حرا‬ ‫با‬‫فرآيندهاي‬‫از‬‫استفاده‬
SAW
،
ESW
‫و‬
...
4
-
‫ضخيم‬‫قهاي‬‫ر‬‫و‬‫از‬‫استفاده‬
(
‫بال‬‫پسماند‬ ‫تنش‬‫و‬‫ودي‬‫ر‬‫و‬‫ت‬‫ر‬‫حرا‬
)
5
-
‫بال‬ ‫قيود‬ ‫با‬ ‫اتصالت‬ ‫طرح‬
6
-
‫ي‬‫گير‬ ‫تنش‬ ‫دماي‬
(
‫ي‬ ‫خزش‬‫ه‬‫ز‬‫با‬‫بر‬ ‫منطبق‬
)

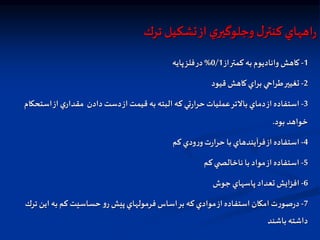

65. ‫ترك‬ ‫تشكيل‬‫از‬‫ي‬‫وجلوگير‬‫ل‬‫كنتر‬ ‫اههاي‬‫ر‬
1
-
‫از‬‫كمتر‬ ‫به‬‫واناديوم‬ ‫كاهش‬
0/1
%
‫پايه‬‫فلز‬‫در‬
2
-
‫قيود‬ ‫كاهش‬‫براي‬ ‫طراحي‬‫تغيير‬
3
-
‫استحكام‬‫از‬‫ي‬‫مقدار‬ ‫دادن‬‫دست‬‫از‬ ‫قيمت‬ ‫به‬ ‫البته‬ ‫كه‬‫تي‬‫ر‬‫حرا‬‫عمليات‬‫بالتر‬‫دماي‬‫از‬‫استفاده‬
‫بود‬ ‫خواهد‬
.
4
-
‫كم‬ ‫ودي‬‫ر‬‫و‬‫ت‬‫ر‬‫حرا‬ ‫با‬‫فرآيندهاي‬‫از‬‫استفاده‬
5
-
‫كم‬‫ي‬ ‫ناخالص‬ ‫با‬ ‫مواد‬‫از‬‫استفاده‬
6
-
‫جوش‬‫پاسهاي‬ ‫تعداد‬ ‫افزايش‬
7
-
‫ترك‬ ‫اين‬ ‫به‬ ‫كم‬ ‫حساسيت‬ ‫و‬‫ر‬ ‫پيش‬‫فرمولهاي‬ ‫اساس‬‫بر‬ ‫كه‬‫موادي‬‫از‬‫استفاده‬‫امكان‬ ‫ت‬‫ر‬‫صو‬‫ر‬‫د‬
‫باشند‬ ‫داشته‬

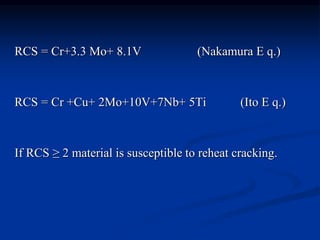

66. RCS = Cr+3.3 Mo+ 8.1V (Nakamura E q.)
RCS = Cr +Cu+ 2Mo+10V+7Nb+ 5Ti (Ito E q.)
If RCS ≥ 2 material is susceptible to reheat cracking.

67. (COLD CRACK) ‫سرد‬ ‫ترك‬
‫مشخصات‬
:
1
-
‫افتد‬ ‫مي‬ ‫اتفاق‬ ‫دانه‬‫داخل‬‫از‬‫بيشتر‬ ‫آن‬ ‫شد‬‫ر‬
.
2
-
‫دمايي‬‫ه‬‫ز‬‫با‬‫در‬
oc
320
‫افتد‬ ‫مي‬‫اتفاق‬ ‫محيط‬‫دماي‬ ‫تا‬
.
3
-
‫ب‬‫ي‬‫جوشكار‬‫خاتمه‬‫از‬ ‫پس‬ ‫ياد‬‫ز‬‫مان‬‫ز‬‫مدت‬ ‫گذشت‬ ‫با‬ ‫يا‬ ‫بالفاصله‬‫و‬‫ناگهاني‬ ‫ت‬‫ر‬‫بصو‬
‫مي‬ ‫وجود‬‫ه‬
‫آيد‬
.
4
-
‫گردد‬ ‫مي‬‫ايجاد‬‫بال‬‫استحكام‬ ‫با‬‫فولدهاي‬‫در‬‫بيشتر‬
.
5
-
‫در‬‫بيشتر‬
HAZ
‫افتد‬ ‫مي‬ ‫اتفاق‬
.

68. ‫اد‬‫ش‬‫با‬ ‫اته‬‫ش‬‫دا‬‫اد‬‫ن‬‫توا‬ ‫اي‬‫م‬ ‫اي‬ ‫اترده‬‫س‬‫گ‬ ‫دليل‬‫ترك‬ ‫اين‬ ‫شد‬‫ر‬‫و‬ ‫ايجاد‬
.
‫تو‬ ‫ز‬‫او‬‫ن‬‫ه‬‫اي‬‫ت‬‫ح‬
‫اي‬‫خ‬‫بر‬ ‫اه‬‫ي‬‫ج‬
‫د‬‫ر‬‫ادا‬‫ا‬‫ن‬ ‫اان‬‫ا‬‫ك‬‫ام‬ ‫ارد‬‫ا‬‫س‬‫ارك‬‫ا‬‫ت‬ ‫اواع‬‫ا‬‫ن‬‫ا‬‫از‬
.
‫ا‬‫ا‬‫ش‬‫ادار‬‫ا‬‫ي‬‫پد‬ ‫ارم‬‫ا‬‫گ‬ ‫ارك‬‫ا‬‫ت‬ ‫ال‬‫ا‬‫ي‬‫دل‬ ‫اه‬‫ا‬‫ب‬ ‫اد‬‫ا‬‫ن‬‫توا‬ ‫اي‬‫ا‬‫م‬ ‫ارك‬‫ا‬‫ت‬ ‫ال‬‫ا‬‫ي‬
‫و‬‫ده‬
‫باشد‬ ‫سرد‬‫ت‬‫ر‬‫صو‬ ‫به‬ ‫آن‬ ‫شد‬‫ر‬
.

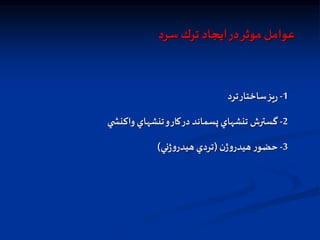

69. ‫سرد‬ ‫ترك‬ ‫ايجاد‬‫در‬‫موثر‬ ‫عوامل‬
1
-
‫ترد‬‫ساختار‬‫يز‬‫ر‬
2
-
‫ي‬ ‫واكنش‬ ‫تنشهاي‬‫و‬‫كار‬‫در‬ ‫پسماند‬ ‫تنشهاي‬ ‫گسترش‬
3
-
‫ن‬‫ژ‬‫و‬‫هيدر‬‫ر‬‫حرو‬
(
‫ني‬‫ژ‬‫و‬‫هيدر‬ ‫تردي‬
)

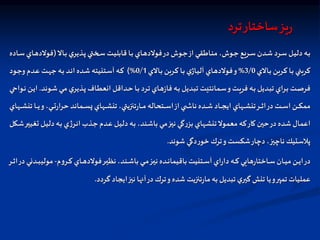

70. ‫ترد‬‫ساختار‬‫يز‬‫ر‬
‫اال‬‫ا‬‫ب‬ ‫ي‬‫اذير‬‫ا‬‫پ‬ ‫اختي‬‫ا‬‫س‬ ‫ات‬‫ا‬‫ي‬‫قابل‬ ‫اا‬‫ا‬‫ب‬ ‫ااي‬‫ا‬‫ه‬‫فولد‬‫در‬ ‫اوش‬‫ا‬‫ج‬‫از‬ ‫ااطقي‬‫ا‬‫ن‬‫م‬ ،‫اوش‬‫ا‬‫ج‬ ‫اريع‬‫ا‬‫س‬ ‫ادن‬‫ا‬‫ش‬ ‫ارد‬‫ا‬‫س‬ ‫ال‬‫ا‬‫ي‬‫دل‬ ‫اه‬‫ا‬‫ب‬
(
‫فولد‬
‫ااده‬‫ا‬‫س‬ ‫ااي‬‫ا‬‫ه‬
‫االي‬‫ب‬ ‫اربن‬‫ك‬ ‫اا‬‫ب‬ ‫كربني‬
3/0
%
‫االي‬‫ب‬ ‫اربن‬‫ك‬ ‫اا‬‫ب‬ ‫ي‬‫ااژ‬‫ي‬‫آل‬ ‫ااي‬‫ه‬‫فولد‬‫و‬
0/1
)%
‫اود‬‫ج‬‫و‬ ‫ادم‬‫ع‬ ‫ات‬‫ه‬‫ج‬ ‫اه‬‫ب‬ ‫اد‬‫ن‬‫ا‬ ‫اده‬‫ش‬ ‫اتنيته‬‫س‬‫آ‬ ‫اه‬‫ك‬
‫او‬‫ا‬‫ش‬ ‫اي‬‫ا‬‫م‬ ‫ي‬‫اذير‬‫ا‬‫پ‬ ‫ااف‬‫ا‬‫ط‬‫انع‬ ‫اداقل‬‫ا‬‫ح‬ ‫اا‬‫ا‬‫ب‬ ‫ارد‬‫ا‬‫ت‬ ‫ااي‬‫ا‬‫ه‬‫ز‬‫فا‬ ‫اه‬‫ا‬‫ب‬ ‫اديل‬‫ا‬‫ب‬‫ت‬ ‫امانتيت‬‫ا‬‫س‬‫و‬ ‫ات‬‫ا‬‫ي‬‫فر‬ ‫اه‬‫ا‬‫ب‬ ‫اديل‬‫ا‬‫ب‬‫ت‬ ‫اراي‬‫ا‬‫ب‬ ‫ات‬‫ا‬‫ص‬‫فر‬
‫ند‬
.
‫اواحي‬‫ا‬‫ن‬ ‫ان‬‫ا‬‫ي‬‫ا‬
‫ا‬‫ا‬‫ا‬‫ا‬‫ي‬‫و‬ ،‫اي‬‫ا‬‫ا‬‫ا‬‫ت‬‫ر‬‫حرا‬ ‫اماند‬‫ا‬‫ا‬‫ا‬‫س‬‫پ‬ ‫اهاي‬‫ا‬‫ا‬‫ا‬‫ش‬‫تن‬ ،‫تنزيتي‬‫ر‬‫اا‬‫ا‬‫ا‬‫ا‬‫م‬ ‫اتحاله‬‫ا‬‫ا‬‫ا‬‫س‬‫ا‬‫از‬ ‫ي‬ ‫ا‬‫ا‬‫ا‬‫ا‬‫ش‬‫نا‬ ‫اده‬‫ا‬‫ا‬‫ا‬‫ش‬ ‫ااد‬‫ا‬‫ا‬‫ا‬‫ج‬‫اي‬ ‫اهاي‬‫ا‬‫ا‬‫ا‬‫ش‬‫تن‬‫ار‬‫ا‬‫ا‬‫ا‬‫ث‬‫ا‬‫در‬ ‫ات‬‫ا‬‫ا‬‫ا‬‫س‬‫ا‬ ‫ان‬‫ا‬‫ا‬‫ا‬‫ك‬‫مم‬
‫اهاي‬‫ا‬‫ا‬‫ا‬‫ش‬‫تن‬ ‫ا‬
‫ال‬‫ي‬‫دل‬ ‫اه‬‫ب‬ ‫ي‬‫ژ‬‫ار‬‫ن‬‫ا‬ ‫اذب‬‫ج‬ ‫ادم‬‫ع‬ ‫ال‬‫ی‬‫دل‬ ‫اه‬‫ب‬ ،‫اند‬‫ش‬‫با‬ ‫اي‬‫م‬‫از‬‫ي‬‫ن‬ ‫اي‬‫گ‬‫ر‬‫بز‬ ‫اهاي‬‫ش‬‫تن‬‫معمول‬ ‫كه‬‫كار‬ ‫حين‬‫در‬ ‫شده‬ ‫اعمال‬
‫اكل‬‫ش‬‫ار‬‫ي‬‫تغي‬
‫شوند‬ ‫دگي‬‫ر‬‫خو‬ ‫ترك‬‫و‬ ‫شكست‬‫دچار‬ ،‫ناچيز‬ ‫پالستيل‬
.
‫م‬‫و‬‫ار‬‫ا‬‫ا‬‫ك‬ ‫ااي‬‫ا‬‫ا‬‫ه‬‫فولد‬‫ار‬‫ا‬‫ا‬‫ي‬‫نظ‬ ،‫اند‬‫ا‬‫ا‬‫ش‬‫با‬ ‫اي‬‫ا‬‫ا‬‫م‬‫از‬‫ا‬‫ا‬‫ي‬‫ن‬ ‫اده‬‫ا‬‫ا‬‫ن‬‫باقيما‬ ‫اتنيت‬‫ا‬‫ا‬‫س‬‫آ‬ ‫اي‬‫ر‬‫دا‬ ‫اه‬‫ا‬‫ا‬‫ك‬ ‫هايي‬‫ر‬‫ااختا‬‫ا‬‫ا‬‫س‬ ‫اان‬‫ا‬‫ا‬‫ي‬‫م‬ ‫ان‬‫ا‬‫ا‬‫ي‬‫ا‬‫در‬
-
‫مولي‬
‫ار‬‫ا‬‫ا‬‫ث‬‫ا‬‫در‬ ‫ادني‬‫ا‬‫ا‬‫ب‬
‫گردد‬ ‫ايجاد‬‫نيز‬ ‫آنها‬‫در‬ ‫ترك‬‫و‬ ‫شده‬ ‫تنزيت‬‫ر‬‫ما‬‫به‬ ‫تبديل‬ ‫ي‬‫گير‬ ‫تنش‬ ‫يا‬‫و‬‫تمپر‬ ‫عمليات‬
.

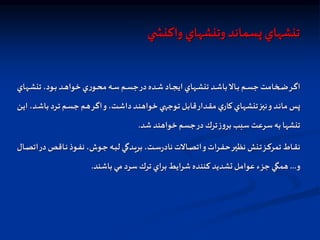

71. ‫ي‬ ‫واكنش‬ ‫وتنشهاي‬ ‫پسماند‬ ‫تنشهاي‬
‫اه‬‫ا‬‫ش‬‫تن‬ ،‫اود‬‫ا‬‫ب‬ ‫اد‬‫ا‬‫ه‬‫خوا‬ ‫ي‬‫ر‬‫او‬‫ا‬‫ح‬‫م‬ ‫اه‬‫ا‬‫س‬‫ام‬‫ا‬‫س‬‫ج‬‫در‬‫اده‬‫ا‬‫ش‬‫ااد‬‫ا‬‫ج‬‫اي‬ ‫اهاي‬‫ا‬‫ش‬‫تن‬ ‫اد‬‫ا‬‫ش‬‫با‬‫اال‬‫ا‬‫ب‬ ‫ام‬‫ا‬‫س‬‫ج‬ ‫اخامت‬‫ا‬‫ض‬‫ار‬‫ا‬‫گ‬‫ا‬
‫اي‬
‫ا‬‫ش‬‫با‬ ‫ارد‬‫ت‬ ‫ام‬‫س‬‫ج‬ ‫ام‬‫ه‬‫ار‬‫گ‬‫ا‬‫و‬،‫ات‬‫ش‬‫دا‬‫اد‬‫ن‬‫خواه‬ ‫اوجني‬‫ت‬ ‫ال‬‫ب‬‫قا‬‫ادار‬‫ق‬‫م‬ ‫ي‬‫اار‬‫ك‬ ‫اهاي‬‫ش‬‫تن‬‫از‬‫ي‬‫ن‬‫و‬ ‫اد‬‫ن‬‫ما‬ ‫پس‬
‫ان‬‫ي‬‫ا‬ ،‫د‬
‫شد‬‫خواهند‬ ‫جسم‬‫در‬‫ترك‬‫ز‬‫و‬‫بر‬ ‫سبب‬‫سرعت‬‫به‬ ‫تنشها‬
.
‫ااقص‬‫ا‬‫ن‬ ‫اوذ‬‫ا‬‫ف‬‫ن‬ ،‫اوش‬‫ا‬‫ج‬ ‫اه‬‫ا‬‫ب‬‫ل‬ ‫ادگي‬‫ا‬‫ي‬‫بر‬ ،‫ات‬‫ا‬‫س‬‫ر‬‫ناد‬ ‫االت‬‫ا‬‫ص‬‫ات‬‫و‬‫ارات‬‫ا‬‫ف‬‫ح‬‫ار‬‫ا‬‫ي‬‫نظ‬ ‫انش‬‫ا‬‫ت‬‫از‬‫ا‬‫ك‬‫تمر‬ ‫ااط‬‫ا‬‫ق‬‫ن‬
‫اال‬‫ا‬‫ص‬‫ات‬‫در‬
‫و‬
...
‫باشند‬ ‫مي‬ ‫سرد‬ ‫ترك‬ ‫براي‬ ‫شرايط‬ ‫كننده‬ ‫تشديد‬ ‫عوامل‬ ‫جزء‬ ‫همگي‬
.

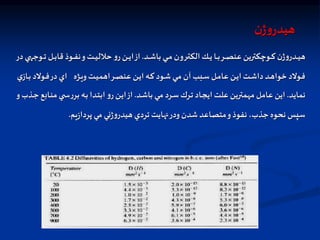

72. ‫ن‬‫ژ‬‫و‬‫هيدر‬
‫اد‬‫ا‬‫ا‬‫ش‬‫با‬ ‫اي‬‫ا‬‫ا‬‫م‬ ‫ارون‬‫ا‬‫ا‬‫ت‬‫الك‬ ‫ال‬‫ا‬‫ا‬‫ي‬ ‫اا‬‫ا‬‫ا‬‫ب‬‫ار‬‫ا‬‫ا‬‫ص‬‫عن‬ ‫اوچكترين‬‫ا‬‫ا‬‫ك‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬
.
‫ا‬‫ا‬‫ا‬‫ت‬ ‫ال‬‫ا‬‫ا‬‫ب‬‫قا‬ ‫اوذ‬‫ا‬‫ا‬‫ف‬‫ن‬‫و‬‫ات‬‫ا‬‫ا‬‫ي‬‫حالل‬ ‫و‬‫ر‬‫ان‬‫ا‬‫ا‬‫ي‬‫ا‬‫از‬
‫در‬ ‫وجني‬
‫اژه‬‫ا‬‫ي‬‫و‬‫ات‬‫ا‬‫ي‬‫اهم‬‫ار‬‫ا‬‫ص‬‫عن‬ ‫ان‬‫ا‬‫ي‬‫ا‬ ‫اه‬‫ا‬‫ك‬ ‫اود‬‫ا‬‫ش‬ ‫اي‬‫ا‬‫م‬ ‫آن‬ ‫ابب‬‫ا‬‫س‬ ‫ال‬‫ا‬‫م‬‫عا‬ ‫ان‬‫ا‬‫ي‬‫ا‬ ‫ات‬‫ا‬‫ش‬‫دا‬ ‫اد‬‫ا‬‫ه‬‫خوا‬ ‫اولد‬‫ا‬‫ف‬
‫ي‬‫ااز‬‫ا‬‫ب‬ ‫اولد‬‫ا‬‫ف‬‫در‬‫اي‬
‫نمايد‬
.
‫اد‬‫ش‬‫با‬ ‫اي‬‫م‬ ‫ارد‬‫س‬ ‫ارك‬‫ت‬ ‫ااد‬‫ج‬‫اي‬ ‫علت‬ ‫مهمترين‬ ‫عامل‬ ‫اين‬
.
‫ااب‬‫ن‬‫م‬ ‫ي‬ ‫ا‬‫س‬‫ر‬‫بر‬ ‫اه‬‫ب‬ ‫ادا‬‫ت‬‫اب‬ ‫و‬‫ر‬‫ان‬‫ي‬‫ا‬‫از‬
‫و‬‫اذب‬‫ج‬ ‫ع‬
‫يم‬‫ز‬‫پردا‬ ‫مي‬ ‫ني‬‫ژ‬‫و‬‫هيدر‬‫تردي‬ ‫نهايت‬‫ودر‬‫شدن‬‫متصاعد‬‫و‬‫نفوذ‬ ،‫جذب‬ ‫نحوه‬ ‫سپس‬
.

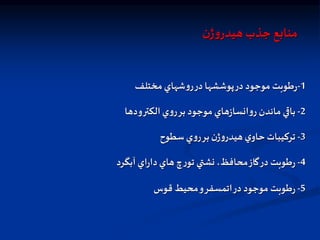

73. ‫ن‬‫ژ‬‫و‬‫هيدر‬‫جذب‬ ‫منابع‬
1
-
‫مختلف‬‫شهاي‬‫و‬‫ر‬‫در‬ ‫پوششها‬‫در‬ ‫موجود‬ ‫طوبت‬‫ر‬
2
-
‫الكترودها‬‫ي‬‫و‬‫ر‬‫بر‬ ‫موجود‬‫هاي‬‫ز‬‫انسا‬‫و‬‫ر‬ ‫ماندن‬ ‫باقي‬
3
-
‫سطوح‬ ‫ي‬‫و‬‫ر‬‫بر‬‫ن‬‫ژ‬‫و‬‫هيدر‬‫ي‬‫حاو‬ ‫تركيبات‬
4
-
‫آبگرد‬ ‫اي‬‫ر‬‫دا‬‫هاي‬‫چ‬‫ر‬‫تو‬ ‫نشتي‬،‫محافظ‬‫گاز‬‫در‬ ‫طوبت‬‫ر‬
5
-
‫قوس‬ ‫محيط‬‫و‬‫اتمسفر‬‫در‬ ‫موجود‬ ‫طوبت‬‫ر‬

74. ‫او‬‫ا‬‫ا‬‫ك‬‫مل‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬‫ارا‬‫ا‬‫ا‬‫ي‬‫ز‬‫اد‬‫ا‬‫ا‬‫ي‬‫آ‬‫در‬‫اي‬‫ا‬‫ا‬ ‫ات‬ ‫ت‬‫ر‬‫او‬‫ا‬‫ا‬‫ص‬‫ب‬ ‫اد‬‫ا‬‫ا‬‫ي‬‫با‬ ‫ادا‬‫ا‬‫ا‬‫ت‬‫اب‬ ‫اذاب‬‫ا‬‫ا‬‫م‬ ‫اچه‬‫ا‬‫ا‬‫ض‬‫حو‬‫در‬‫اذب‬‫ا‬‫ا‬‫ج‬ ‫اراي‬‫ا‬‫ا‬‫ب‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬
‫لي‬
‫اردد‬‫گ‬ ‫اذاب‬‫م‬‫در‬‫ل‬‫محلو‬‫و‬‫جذب‬ ‫احتي‬‫ر‬‫به‬ ‫بتواند‬ ‫كه‬ ‫است‬ ‫آن‬‫از‬‫گتر‬‫ر‬‫بز‬
.
‫ا‬‫ب‬ ‫اي‬‫ت‬‫اح‬‫ر‬‫اه‬‫ب‬ ‫ال‬‫م‬‫ع‬ ‫ان‬‫ي‬‫ا‬
‫ال‬‫م‬‫ك‬ ‫ه‬
‫است‬ ‫انجام‬ ‫قابل‬ ‫قوس‬ ‫ي‬‫ژ‬‫انر‬
.
‫شبك‬ ‫داخل‬‫در‬‫ن‬‫ژ‬‫و‬‫هيدر‬‫جابجايي‬‫و‬‫نفوذ‬ ،‫تبديل‬ ‫اين‬‫از‬ ‫پس‬
‫فولد‬ ‫ه‬
‫اود‬‫ا‬‫ب‬ ‫اد‬‫ا‬‫ه‬‫خوا‬‫اذير‬‫ا‬‫پ‬ ‫اام‬‫ا‬‫ج‬‫ان‬ ‫اي‬‫ا‬‫ت‬‫اح‬‫ر‬‫اه‬‫ا‬‫ب‬
.
‫ا‬‫ا‬‫ج‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ي‬‫ه‬‫اين‬‫ا‬‫ب‬ ‫اه‬‫ا‬‫ك‬ ‫اد‬‫ا‬‫ن‬‫ك‬ ‫اي‬‫ا‬‫م‬ ‫ادا‬‫ا‬‫ي‬‫پ‬ ‫اه‬‫ا‬‫م‬‫ادا‬ ‫اا‬‫ا‬‫ج‬‫آن‬ ‫اا‬‫ا‬‫ت‬ ‫اذب‬‫ا‬‫ج‬ ‫ال‬‫ا‬‫م‬‫ع‬
‫ذب‬
‫گردد‬‫برقرار‬ ‫تعادل‬ ‫قوس‬‫در‬‫موجود‬ ‫ن‬‫ژ‬‫و‬‫وهيدر‬‫مذاب‬‫در‬‫شده‬
.

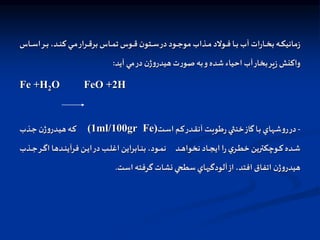

75. ‫اا‬‫ا‬‫ا‬‫س‬‫ا‬‫ار‬‫ا‬‫ا‬‫ب‬ ،‫اد‬‫ا‬‫ا‬‫ن‬‫ك‬ ‫اي‬‫ا‬‫ا‬‫م‬‫ارار‬‫ا‬‫ا‬‫ق‬‫بر‬ ‫ااس‬‫ا‬‫ا‬‫م‬‫ت‬ ‫اوس‬‫ا‬‫ا‬‫ق‬ ‫ن‬‫اتو‬‫ا‬‫ا‬‫س‬‫در‬‫اود‬‫ا‬‫ا‬‫ج‬‫مو‬ ‫اذاب‬‫ا‬‫ا‬‫م‬ ‫اولد‬‫ا‬‫ا‬‫ف‬ ‫اا‬‫ا‬‫ا‬‫ب‬ ‫آب‬ ‫ات‬‫ر‬‫اا‬‫ا‬‫ا‬‫خ‬‫ب‬ ‫اه‬‫ا‬‫ا‬‫ك‬‫ماني‬‫ز‬
‫س‬
‫آيد‬ ‫مي‬‫در‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬‫ت‬‫ر‬‫صو‬ ‫به‬‫و‬‫شده‬‫احياء‬ ‫آب‬‫بخار‬‫ير‬‫ز‬ ‫واكنش‬
:
Fe +H2O FeO +2H
-
‫ات‬‫س‬‫ا‬ ‫ام‬‫ك‬‫ادر‬‫ق‬‫آن‬ ‫ات‬‫ا‬‫ب‬‫طو‬‫ر‬‫اي‬‫ر‬‫خن‬‫ااز‬‫گ‬‫اا‬‫ب‬ ‫اهاي‬‫ش‬‫و‬‫ر‬‫در‬
(1ml/100gr Fe)
‫اذب‬‫ا‬‫ج‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ي‬‫ه‬‫اه‬‫ك‬
‫اد‬‫ا‬‫ا‬‫ه‬‫نخوا‬ ‫ااد‬‫ا‬‫ا‬‫ج‬‫اي‬ ‫ا‬‫ر‬‫ي‬‫ار‬‫ا‬‫ا‬‫ط‬‫خ‬ ‫اوچكترين‬‫ا‬‫ا‬‫ك‬ ‫اده‬‫ا‬‫ا‬‫ش‬
‫اذب‬‫ا‬‫ا‬‫ج‬‫ار‬‫ا‬‫ا‬‫گ‬‫ا‬ ‫ادها‬‫ا‬‫ا‬‫ن‬‫فرآي‬ ‫ان‬‫ا‬‫ا‬‫ي‬‫ا‬‫در‬ ‫اب‬‫ا‬‫ا‬‫ل‬‫اغ‬ ‫اابراين‬‫ا‬‫ا‬‫ن‬‫ب‬ ،‫اود‬‫ا‬‫ا‬‫م‬‫ن‬
‫است‬ ‫گرفته‬ ‫نشات‬ ‫سطحي‬‫هاي‬ ‫آلودگ‬‫از‬ ،‫افتد‬ ‫اتفاق‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬
.

76. ‫ااي‬‫ا‬‫ا‬‫ا‬‫م‬‫د‬‫اا‬‫ا‬‫ا‬‫ا‬‫ت‬ ‫ادن‬‫ا‬‫ا‬‫ا‬‫ش‬‫ارد‬‫ا‬‫ا‬‫ا‬‫س‬‫اين‬‫ا‬‫ا‬‫ا‬‫ح‬‫در‬‫اذاب‬‫ا‬‫ا‬‫ا‬‫م‬ ‫اچه‬‫ا‬‫ا‬‫ا‬‫ض‬‫حو‬ ‫ال‬‫ا‬‫ا‬‫ا‬‫خ‬‫دا‬‫در‬‫اي‬‫ا‬‫ا‬‫ا‬ ‫ات‬ ‫ت‬‫ر‬‫او‬‫ا‬‫ا‬‫ا‬‫ص‬‫ب‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ا‬‫ي‬‫ه‬‫اذب‬‫ا‬‫ا‬‫ا‬‫ج‬‫از‬ ‫اس‬‫ا‬‫ا‬‫ا‬‫پ‬
‫افتد‬ ‫مي‬ ‫اتفاق‬ ‫سه‬‫محيط‬
:
1
-
‫ااف‬‫ض‬‫ا‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ي‬‫ه‬،‫ات‬‫ا‬‫ي‬‫حالل‬ ‫اد‬‫ح‬ ‫ااهش‬‫ك‬‫ال‬‫ا‬‫ي‬‫دل‬‫اه‬‫ب‬ ‫ااد‬‫م‬‫انج‬‫از‬ ‫ال‬‫ا‬‫ب‬‫ق‬ ‫اا‬‫ت‬ ‫اذاب‬‫م‬ ‫ادن‬‫ا‬‫ش‬‫ارد‬‫س‬‫اين‬‫ح‬‫در‬
‫اه‬‫ا‬‫ب‬ ‫ي‬
‫اود‬‫ا‬‫ا‬‫ا‬‫ش‬‫اي‬‫ا‬‫ا‬‫ا‬‫م‬ ‫اارج‬‫ا‬‫ا‬‫ا‬‫خ‬‫و‬‫ارده‬‫ا‬‫ا‬‫ا‬‫ك‬ ‫ات‬‫ا‬‫ا‬‫ا‬‫ك‬‫حر‬ ‫اذاب‬‫ا‬‫ا‬‫ا‬‫م‬ ‫اد‬‫ز‬‫آ‬ ‫اطح‬‫ا‬‫ا‬‫ا‬‫س‬‫امت‬‫ا‬‫ا‬‫ا‬‫س‬
.
‫ارعت‬‫ا‬‫ا‬‫ا‬‫س‬‫از‬‫االتر‬‫ا‬‫ا‬‫ا‬‫ب‬ ‫ااد‬‫ا‬‫ا‬‫ا‬‫م‬‫انج‬ ‫ارعت‬‫ا‬‫ا‬‫ا‬‫س‬‫ار‬‫ا‬‫ا‬‫ا‬‫گ‬‫ا‬
‫ا‬‫ا‬‫ا‬‫ح‬ ‫اذاب‬‫ا‬‫ا‬‫م‬ ‫اه‬‫ا‬‫ا‬‫ه‬ ‫ج‬‫و‬‫يتها‬‫ر‬‫اد‬‫ا‬‫ا‬‫ن‬‫د‬‫االي‬‫ا‬‫ا‬‫ب‬‫ل‬‫در‬‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬‫از‬ ‫اوجني‬‫ا‬‫ا‬‫ت‬ ‫ال‬‫ا‬‫ا‬‫ب‬‫قا‬ ‫ام‬‫ا‬‫ا‬‫و‬‫ت‬،‫اد‬‫ا‬‫ا‬‫ش‬‫با‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬‫ج‬‫و‬‫ار‬‫ا‬‫ا‬‫خ‬
‫بس‬
‫شود‬‫مي‬ ‫جوش‬‫در‬‫ي‬‫گاز‬‫حبابهاي‬‫و‬‫تخلخل‬ ‫ايجاد‬ ‫به‬‫منجر‬ ‫كه‬ ‫شده‬
.

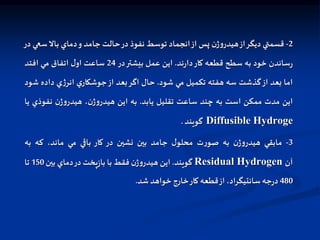

77. 2
-
‫قسمتي‬
‫ديگر‬
‫از‬
‫ن‬‫ژ‬‫و‬‫هيدر‬
‫پس‬
‫از‬
‫انجماد‬
‫توسط‬
‫نفوذ‬
‫در‬
‫حالت‬
‫جامد‬
‫و‬
‫دماي‬
‫بال‬
‫س‬
‫عي‬
‫در‬
‫ساندن‬‫ر‬
‫خود‬
‫به‬
‫سطح‬
‫قطعه‬
‫كار‬
‫ند‬‫ر‬‫دا‬
.
‫اين‬
‫عمل‬
‫بيشتر‬
‫در‬
24
‫ساعت‬
‫ل‬‫او‬
‫اتفاق‬
‫مي‬
‫افتد‬
‫اما‬
‫بعد‬
‫از‬
‫گذشت‬
‫سه‬
‫هفته‬
‫تكميل‬
‫مي‬
‫شود‬
.
‫حال‬
‫اگر‬
‫بعد‬
‫از‬
‫ي‬‫جوشكار‬
‫ي‬‫ژ‬‫انر‬
‫داده‬
‫ش‬
‫ود‬
‫اين‬
‫مدت‬
‫ممكن‬
‫است‬
‫به‬
‫چند‬
‫ساعت‬
‫تقليل‬
‫يابد‬
.
‫به‬
‫اين‬
،‫ن‬‫ژ‬‫و‬‫هيدر‬
‫ن‬‫ژ‬‫و‬‫هيدر‬
‫نفوذي‬
‫يا‬
Diffusible Hydroge
‫گويند‬
.
3
-
‫مابقي‬
‫ن‬‫ژ‬‫و‬‫هيدر‬
‫به‬
‫ت‬‫ر‬‫صو‬
‫ل‬‫محلو‬
‫جامد‬
‫بين‬
‫نشين‬
‫در‬
‫كار‬
‫باقي‬
‫مي‬
،‫ماند‬
‫كه‬
‫به‬
‫آن‬
Residual Hydrogen
‫گويند‬
.
‫اين‬
‫ن‬‫ژ‬‫و‬‫هيدر‬
‫فقط‬
‫با‬
‫پخت‬‫ز‬‫با‬
‫در‬
‫دماي‬
‫بين‬
150
‫تا‬
480
‫جه‬‫ر‬‫د‬
،‫سانتيگراد‬
‫از‬
‫قطعه‬
‫كار‬
‫خارج‬
‫خواهد‬
‫شد‬
.

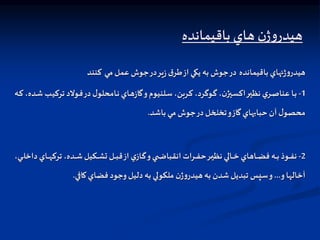

78. ‫باقيمانده‬ ‫نهاي‬‫ژ‬‫و‬‫هيدر‬
‫مي‬ ‫عمل‬ ‫جوش‬‫در‬‫ير‬‫ز‬‫ق‬‫طر‬‫از‬ ‫يكي‬ ‫به‬ ‫جوش‬‫در‬
‫كنند‬
1
-
‫ا‬‫ا‬‫ي‬‫ترك‬ ‫اولد‬‫ا‬‫ف‬‫در‬‫ل‬‫اامحلو‬‫ا‬‫ن‬ ‫ااي‬‫ا‬‫ه‬‫ز‬‫گا‬‫و‬‫النيوم‬‫ا‬‫س‬،‫اربن‬‫ا‬‫ك‬ ،‫اوگرد‬‫ا‬‫گ‬ ،‫ن‬‫ايد‬‫ا‬‫س‬‫اك‬‫ار‬‫ا‬‫ي‬‫نظ‬ ‫ي‬‫ار‬‫ا‬‫ص‬‫عنا‬ ‫اا‬‫ا‬‫ب‬
‫اه‬‫ا‬‫ك‬ ،‫اده‬‫ا‬‫ش‬ ‫ب‬
‫باشد‬ ‫مي‬ ‫جوش‬‫در‬‫تخلخل‬‫و‬‫گاز‬‫حبابهاي‬ ‫آن‬ ‫ل‬‫محصو‬
.
2
-
‫ااي‬‫ا‬‫ا‬‫ا‬‫ه‬‫ترك‬ ،‫اده‬‫ا‬‫ا‬‫ا‬‫ش‬‫اكيل‬‫ا‬‫ا‬‫ا‬‫ش‬‫ت‬ ‫ال‬‫ا‬‫ا‬‫ا‬‫ب‬‫ق‬‫از‬ ‫ي‬‫ااز‬‫ا‬‫ا‬‫ا‬‫گ‬‫و‬‫ي‬ ‫ا‬‫ا‬‫ا‬‫ا‬‫ض‬‫انقبا‬ ‫ارات‬‫ا‬‫ا‬‫ا‬‫ف‬‫ح‬‫ار‬‫ا‬‫ا‬‫ا‬‫ي‬‫نظ‬ ‫االي‬‫ا‬‫ا‬‫ا‬‫خ‬ ‫ااهاي‬‫ا‬‫ا‬‫ا‬‫ر‬‫ف‬ ‫اه‬‫ا‬‫ا‬‫ا‬‫ب‬ ‫اوذ‬‫ا‬‫ا‬‫ا‬‫ف‬‫ن‬
،‫اي‬‫ا‬‫ا‬‫ا‬‫ل‬‫داخ‬
‫و‬‫آخالها‬
...
‫كافي‬‫فراي‬ ‫وجود‬‫دليل‬‫به‬ ‫ملكولي‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬‫به‬ ‫شدن‬‫تبديل‬ ‫سپس‬‫و‬
.
‫باقيمانده‬ ‫هاي‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬

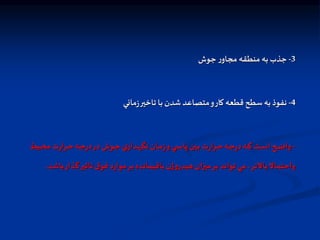

79. 3
-
‫جوش‬ ‫ر‬‫مجاو‬ ‫منطقه‬ ‫به‬ ‫جذب‬
4
-
‫ماني‬‫ز‬‫تاخير‬ ‫با‬ ‫شدن‬ ‫متصاعد‬‫و‬‫كار‬ ‫قطعه‬ ‫سطح‬‫به‬ ‫نفوذ‬
-
‫ايط‬‫ا‬‫ح‬‫م‬ ‫ت‬‫ر‬‫ارا‬‫ا‬‫ح‬ ‫اه‬‫ا‬‫ج‬‫ر‬‫د‬‫در‬‫اوش‬‫ا‬‫ج‬ ‫ي‬‫ادار‬‫ا‬‫ه‬‫نگ‬ ‫اان‬‫ا‬‫م‬‫ز‬‫و‬‫ي‬ ‫ا‬‫ا‬‫س‬‫پا‬ ‫اين‬‫ا‬‫ب‬ ‫ت‬‫ر‬‫ارا‬‫ا‬‫ح‬ ‫اه‬‫ا‬‫ج‬‫ر‬‫د‬‫اه‬‫ا‬‫ك‬ ‫ات‬‫ا‬‫س‬‫ا‬ ‫اا‬‫ا‬‫ض‬‫وا‬
‫گ‬‫تاثير‬ ‫ق‬‫فو‬ ‫د‬‫ر‬‫موا‬‫بر‬ ‫باقيمانده‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬‫ميزان‬‫بر‬ ‫تواند‬ ‫مي‬ ،‫بالتر‬‫واحتمال‬
‫باشد‬‫ذار‬
.

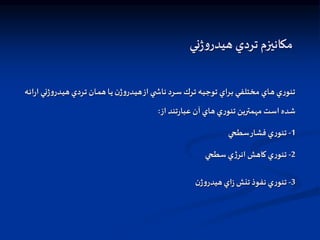

80. ‫ني‬‫ژ‬‫و‬‫هيدر‬ ‫تردي‬ ‫مكانيزم‬
‫ژ‬‫و‬‫ادر‬‫ي‬‫ه‬‫اردي‬‫ت‬ ‫اان‬‫م‬‫ه‬‫اا‬‫ي‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ي‬‫ه‬‫از‬ ‫ي‬ ‫ا‬‫ش‬‫نا‬ ‫ارد‬‫س‬ ‫ارك‬‫ت‬ ‫اه‬‫ي‬‫توج‬ ‫اراي‬‫ب‬ ‫اي‬‫ف‬‫مختل‬ ‫ااي‬‫ه‬ ‫ي‬‫ر‬‫تئو‬
‫اه‬‫ئ‬‫ا‬‫ر‬‫ا‬ ‫ني‬
‫از‬ ‫تند‬‫ر‬‫عبا‬ ‫آن‬ ‫هاي‬‫ي‬‫ر‬‫تئو‬ ‫مهمترين‬ ‫است‬ ‫شده‬
:
1
-
‫سطحي‬‫فشار‬ ‫ي‬‫ر‬‫تئو‬
2
-
‫سطحي‬‫ي‬‫ژ‬‫انر‬ ‫كاهش‬‫ي‬‫ر‬‫تئو‬
3
-
‫ن‬‫ژ‬‫و‬‫هيدر‬‫اي‬‫ز‬ ‫تنش‬‫نفوذ‬ ‫ي‬‫ر‬‫تئو‬

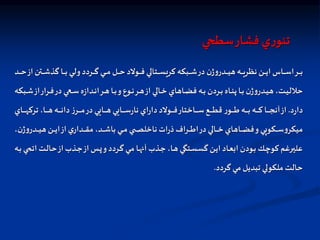

81. ‫سطحي‬‫فشار‬ ‫ي‬‫ر‬‫تئو‬
‫اتن‬‫ا‬‫ا‬‫ا‬‫ا‬‫ش‬‫گذ‬ ‫اا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ب‬ ‫اي‬‫ا‬‫ا‬‫ا‬‫ا‬‫ل‬‫و‬‫اردد‬‫ا‬‫ا‬‫ا‬‫ا‬‫گ‬ ‫اي‬‫ا‬‫ا‬‫ا‬‫ا‬‫م‬ ‫ال‬‫ا‬‫ا‬‫ا‬‫ا‬‫ح‬ ‫اولد‬‫ا‬‫ا‬‫ا‬‫ا‬‫ف‬ ‫اتالي‬‫ا‬‫ا‬‫ا‬‫ا‬‫س‬‫كري‬ ‫ابكه‬‫ا‬‫ا‬‫ا‬‫ا‬‫ش‬‫در‬‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ا‬‫ا‬‫ي‬‫ه‬‫اه‬‫ا‬‫ا‬‫ا‬‫ا‬‫ي‬‫نظر‬ ‫ان‬‫ا‬‫ا‬‫ا‬‫ا‬‫ي‬‫ا‬ ‫ااس‬‫ا‬‫ا‬‫ا‬‫ا‬‫س‬‫ا‬‫ار‬‫ا‬‫ا‬‫ا‬‫ا‬‫ب‬
‫اد‬‫ا‬‫ا‬‫ا‬‫ا‬‫ح‬‫از‬
‫ا‬‫ارار‬‫ا‬‫ف‬‫در‬‫اعي‬‫ا‬‫س‬‫ه‬‫ز‬‫ادا‬‫ا‬‫ن‬‫ا‬‫ار‬‫ا‬‫ه‬‫اا‬‫ا‬‫ب‬‫و‬‫اوع‬‫ا‬‫ن‬‫ار‬‫ا‬‫ه‬‫از‬ ‫االي‬‫ا‬‫خ‬ ‫ااهاي‬‫ا‬‫ر‬‫ف‬ ‫اه‬‫ا‬‫ب‬ ‫اردن‬‫ا‬‫ب‬ ‫ااه‬‫ا‬‫ن‬‫پ‬ ‫اا‬‫ا‬‫ب‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ي‬‫ه‬،‫ات‬‫ا‬‫ي‬‫حالل‬
‫ابكه‬‫ا‬‫ش‬‫ز‬
‫د‬‫ر‬‫دا‬
.
‫ااي‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ه‬‫ترك‬ ،‫اا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ه‬‫اه‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ن‬‫دا‬‫ز‬‫ار‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫م‬‫در‬‫اايي‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ه‬‫اايي‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫س‬‫ر‬‫نا‬ ‫اي‬‫ر‬‫دا‬‫اولد‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ف‬‫ااختار‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫س‬‫اع‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ط‬‫ق‬ ‫ر‬‫او‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ط‬‫اه‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ب‬ ‫اه‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ك‬ ‫اا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ا‬‫ج‬‫آن‬‫از‬
‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ا‬‫ي‬‫ه‬‫ان‬‫ا‬‫ا‬‫ا‬‫ي‬‫ا‬‫از‬ ‫ي‬‫ادار‬‫ا‬‫ا‬‫ا‬‫ق‬‫م‬ ،‫اد‬‫ا‬‫ا‬‫ا‬‫ش‬‫با‬ ‫اي‬‫ا‬‫ا‬‫ا‬‫م‬ ‫ي‬ ‫ا‬‫ا‬‫ا‬‫ا‬‫ص‬‫ناخل‬ ‫ات‬‫ر‬‫ذ‬‫اراف‬‫ا‬‫ا‬‫ا‬‫ط‬‫ا‬‫در‬‫االي‬‫ا‬‫ا‬‫ا‬‫خ‬ ‫ااهاي‬‫ا‬‫ا‬‫ا‬‫ر‬‫ف‬‫و‬‫اكوپي‬‫ا‬‫ا‬‫ا‬‫س‬‫و‬‫ميكر‬
،
‫ا‬‫ا‬ ‫ات‬ ‫ات‬‫ا‬‫ل‬‫حا‬‫از‬ ‫اذب‬‫ا‬‫ج‬‫از‬ ‫اس‬‫ا‬‫پ‬‫و‬‫اردد‬‫ا‬‫گ‬ ‫اي‬‫ا‬‫م‬ ‫اا‬‫ا‬‫ه‬‫آن‬ ‫اذب‬‫ا‬‫ج‬ ،‫اا‬‫ا‬‫ه‬ ‫اتگي‬‫ا‬‫س‬‫گس‬ ‫ان‬‫ا‬‫ي‬‫ا‬ ‫ااد‬‫ا‬‫ع‬‫اب‬ ‫اودن‬‫ا‬‫ب‬ ‫ال‬‫ا‬‫چ‬‫كو‬ ‫ارغم‬‫ا‬‫ي‬‫عل‬
‫اه‬‫ا‬‫ب‬ ‫ي‬
‫گردد‬ ‫مي‬ ‫تبديل‬ ‫ملكولي‬ ‫حالت‬
.

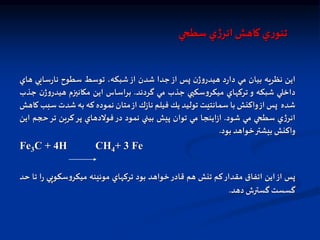

82. ‫سطحي‬ ‫ي‬‫ژ‬‫انر‬‫كاهش‬ ‫ي‬‫ر‬‫تئو‬
‫اين‬
‫نظريه‬
‫بيان‬
‫مي‬
‫د‬‫ر‬‫دا‬
‫ن‬‫ژ‬‫و‬‫هيدر‬
‫پس‬
‫از‬
‫جدا‬
‫شدن‬
‫از‬
،‫شبكه‬
‫توسط‬
‫سطوح‬
‫سايي‬‫ر‬‫نا‬
‫هاي‬
‫داخلي‬
‫شبكه‬
‫و‬
‫تركهاي‬
‫سكپي‬‫و‬‫ميكر‬
‫جذب‬
‫مي‬
‫گردند‬
.
‫براساس‬
‫اين‬
‫مكانيزم‬
‫ژ‬‫و‬‫هيدر‬
‫ن‬
‫جذب‬
‫شده‬
‫پس‬
‫از‬
‫واكنش‬
‫با‬
‫سمانتيت‬
‫توليد‬
‫يل‬
‫فيلم‬
‫ك‬‫ز‬‫نا‬
‫از‬
‫متان‬
‫نموده‬
‫كه‬
‫به‬
‫شدت‬
‫سبب‬
‫كاهش‬
‫ي‬‫ژ‬‫انر‬
‫سطحي‬
‫مي‬
‫شود‬
.
‫اينجا‬‫ز‬‫ا‬
‫مي‬
‫توان‬
‫پيش‬
‫بيني‬
‫نمود‬
‫در‬
‫فولدهاي‬
‫پر‬
‫كربن‬
‫تر‬
‫ت‬
‫وم‬
‫اين‬
‫واكنش‬
‫بيشتر‬
‫خواهد‬
‫بود‬
.
Fe3C + 4H CH4+ 3 Fe
‫پس‬
‫از‬
‫اين‬
‫اتفاق‬
‫مقدار‬
‫كم‬
‫تنش‬
‫هم‬
‫قادر‬
‫خواهد‬
‫بود‬
‫تركهاي‬
‫موئينه‬
‫سكوپي‬‫و‬‫ميكر‬
‫ا‬‫ر‬
‫تا‬
‫حد‬
‫گسست‬
‫گسترش‬
‫دهد‬
.

83. ‫ن‬‫ژ‬‫و‬‫هيدر‬‫اي‬‫ز‬ ‫تنش‬ ‫نفوذ‬ ‫ي‬‫ر‬‫تئو‬
‫ا‬‫ا‬‫ا‬‫خ‬ ‫ارك‬‫ا‬‫ا‬‫ت‬ ‫اده‬‫ا‬‫ا‬‫ي‬‫پد‬ ‫اا‬‫ا‬‫ا‬‫م‬‫ا‬ ،‫ني‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬‫اردي‬‫ا‬‫ا‬‫ت‬ ‫اده‬‫ا‬‫ا‬‫ي‬‫پد‬ ‫ل‬‫او‬‫ا‬‫ا‬‫ب‬‫ق‬ ‫ال‬‫ا‬‫ا‬‫ب‬‫قا‬ ‫اريح‬‫ا‬‫ا‬‫ش‬‫ت‬ ‫اود‬‫ا‬‫ا‬‫ج‬‫و‬‫اا‬‫ا‬‫ا‬‫ب‬ ،‫ال‬‫ا‬‫ا‬‫ب‬‫ق‬ ‫ي‬‫ر‬‫او‬‫ا‬‫ا‬‫ئ‬‫ت‬‫دو‬
‫دگي‬‫ر‬‫و‬
‫اف‬ ‫ااق‬‫ا‬‫ا‬‫ف‬‫ات‬ ‫اولني‬‫ا‬‫ط‬ ‫اان‬‫ا‬‫ا‬‫م‬‫ز‬‫ادت‬‫ا‬‫م‬‫از‬ ‫اس‬‫ا‬‫ا‬‫پ‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬‫ااذب‬‫ا‬‫ج‬ ‫اهاي‬‫ا‬‫ا‬‫ش‬‫جو‬‫از‬ ‫ي‬‫ايار‬‫ا‬‫س‬‫ب‬‫در‬‫اه‬‫ا‬‫ا‬‫ك‬ ‫ا‬‫ر‬‫ي‬‫ااخير‬‫ا‬‫ت‬
‫ااده‬‫ا‬‫ا‬‫ت‬
‫اد‬‫ا‬‫ي‬‫نما‬ ‫اه‬‫ا‬‫ي‬‫توج‬ ‫اد‬‫ا‬‫ن‬‫توا‬ ‫اي‬‫ا‬ ‫ن‬ ‫ا‬‫ر‬‫اد‬‫ا‬‫ن‬‫ا‬
.
‫ا‬‫ا‬‫ي‬‫ه‬‫اط‬‫ا‬‫س‬‫تو‬ ‫اده‬‫ا‬‫ش‬‫ارد‬‫ا‬‫ت‬‫ااختار‬‫ا‬‫س‬‫اه‬‫ا‬‫ك‬ ‫ا‬‫ر‬‫اده‬‫ا‬‫ي‬‫پد‬ ‫ان‬‫ا‬‫ي‬‫ا‬ ‫اين‬‫ا‬‫ن‬‫همچ‬
‫ا‬‫ر‬ ‫ن‬‫ژ‬‫و‬‫در‬
‫متص‬‫و‬‫نفوذ‬‫و‬‫ي‬ ‫ات‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬‫به‬ ‫ملكولي‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬‫تبديل‬ ‫با‬ ‫توان‬ ‫مي‬ ‫پخت‬‫باز‬‫از‬ ‫پس‬
‫آن‬ ‫ادن‬‫ش‬ ‫اعد‬
‫نمايند‬ ‫توجيه‬ ‫توانند‬ ‫ي‬ ‫ن‬ ‫ا‬‫ر‬‫برگرداند‬ ‫عادي‬ ‫حالت‬ ‫به‬
.

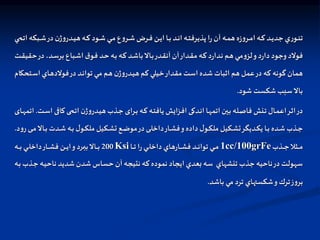

84. ‫ابك‬‫ا‬‫ش‬‫در‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ي‬‫ه‬ ‫اه‬‫ا‬‫ك‬ ‫اود‬‫ا‬‫ش‬ ‫اي‬‫ا‬‫ا‬‫م‬ ‫ع‬‫و‬‫ار‬‫ا‬‫ش‬ ‫ارض‬‫ا‬‫ف‬ ‫ان‬‫ا‬‫ي‬‫ا‬ ‫اا‬‫ا‬‫ب‬ ‫اد‬‫ا‬‫ن‬‫ا‬ ‫اه‬‫ا‬‫ا‬‫ت‬‫پذيرف‬ ‫ا‬‫ر‬ ‫آن‬ ‫اه‬‫ا‬‫م‬‫ه‬ ‫ه‬‫ز‬‫و‬‫ار‬‫ا‬‫م‬‫ا‬ ‫اه‬‫ا‬‫ك‬ ‫اد‬‫ا‬‫ي‬‫جد‬ ‫ي‬‫ر‬‫او‬‫ا‬‫ئ‬‫ت‬
‫اي‬‫ا‬‫ا‬ ‫ات‬ ‫ه‬
‫ح‬‫در‬ ،‫اد‬‫س‬‫بر‬ ‫اباع‬‫ش‬‫ا‬ ‫ق‬‫او‬‫ف‬ ‫اد‬‫ح‬ ‫اه‬‫ب‬ ‫اه‬‫ك‬ ‫اد‬‫ش‬‫با‬‫اال‬‫ب‬‫ادر‬‫ق‬‫آن‬ ‫آن‬‫ادار‬‫ق‬‫م‬ ‫اه‬‫ك‬ ‫د‬‫ر‬‫ادا‬‫ن‬ ‫ام‬‫ه‬ ‫اي‬‫م‬‫و‬‫لز‬‫و‬ ‫د‬‫ر‬‫دا‬ ‫وجود‬ ‫فولد‬
‫ات‬‫ق‬‫قي‬
‫ا‬‫س‬‫ا‬ ‫ااي‬‫ه‬‫فولد‬‫در‬ ‫اد‬‫ن‬‫توا‬ ‫اي‬‫م‬ ‫ام‬‫ه‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ي‬‫ه‬ ‫كم‬ ‫خيلي‬‫مقدار‬ ‫است‬ ‫شده‬ ‫اثبات‬ ‫هم‬ ‫عمل‬‫در‬ ‫كه‬ ‫گونه‬ ‫همان‬
‫تحكام‬
‫شود‬ ‫شكست‬ ‫سبب‬‫بال‬
.
‫ااف‬‫ا‬‫ه‬ ‫ای‬‫ا‬ ‫ات‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ی‬‫ه‬ ‫اذب‬‫ا‬‫ج‬ ‫ارای‬‫ا‬‫ب‬ ‫اه‬‫ا‬‫ک‬ ‫اه‬‫ا‬‫ت‬‫یاف‬ ‫ش‬ ‫ازا‬‫ا‬‫ف‬‫ا‬ ‫اده‬‫ا‬‫ن‬‫ا‬ ‫اا‬‫ا‬‫ه‬‫اتم‬ ‫اين‬‫ا‬‫ب‬ ‫اله‬‫ا‬‫ص‬‫فا‬ ‫انش‬‫ا‬‫ت‬ ‫اال‬‫ا‬‫م‬‫اع‬‫ار‬‫ا‬‫ث‬‫ا‬‫در‬
‫ات‬‫ا‬‫س‬‫ا‬
.
‫اای‬‫ا‬‫ه‬‫اتم‬
‫اا‬‫ا‬‫ب‬ ‫ادت‬‫ا‬‫ش‬ ‫اه‬‫ا‬‫ب‬ ‫ل‬‫او‬‫ا‬‫ت‬‫مل‬ ‫اتیل‬‫ا‬‫ش‬‫ت‬ ‫اع‬‫ا‬‫ض‬‫مو‬‫در‬ ‫ا‬‫ا‬‫ل‬‫داخ‬‫اار‬‫ا‬‫ش‬‫ف‬‫و‬ ‫داده‬ ‫ل‬‫او‬‫ا‬‫ت‬‫مل‬ ‫اتیل‬‫ا‬‫ش‬‫ت‬‫ادیگر‬‫ا‬‫ت‬‫ی‬ ‫اا‬‫ا‬‫ب‬ ‫اده‬‫ا‬‫ش‬ ‫اذب‬‫ا‬‫ج‬
‫د‬‫و‬‫ر‬ ‫ا‬‫ا‬‫م‬‫ل‬
.
‫اذب‬‫ا‬‫ا‬‫ا‬‫ج‬‫ال‬ ‫ا‬‫ا‬‫ا‬‫ا‬‫م‬
1cc/100grFe
‫اا‬‫ا‬‫ا‬‫ا‬‫ت‬ ‫ا‬‫ر‬ ‫اي‬‫ا‬‫ا‬‫ا‬‫ل‬‫داخ‬ ‫هاي‬‫ر‬‫اا‬‫ا‬‫ا‬‫ا‬‫ش‬‫ف‬ ‫اد‬‫ا‬‫ا‬‫ا‬‫ن‬‫توا‬ ‫اي‬‫ا‬‫ا‬‫ا‬‫م‬
Ksi
200
‫اه‬‫ا‬‫ا‬‫ا‬‫ب‬ ‫اي‬‫ا‬‫ا‬‫ا‬‫ل‬‫داخ‬‫اار‬‫ا‬‫ا‬‫ا‬‫ش‬‫ف‬ ‫ان‬‫ا‬‫ا‬‫ا‬‫ي‬‫ا‬‫و‬ ‫ارد‬‫ا‬‫ا‬‫ا‬‫و‬‫ب‬‫اال‬‫ا‬‫ا‬‫ا‬‫ب‬
‫ا‬‫ج‬ ‫اه‬‫ي‬‫ناح‬ ‫شديد‬ ‫شدن‬ ‫حساس‬ ‫آن‬ ‫نتيجه‬ ‫كه‬ ‫نموده‬ ‫ايجاد‬ ‫بعدي‬ ‫سه‬ ‫تنشهاي‬ ‫جذب‬ ‫ناحيه‬‫در‬ ‫سهولت‬
‫اه‬‫ب‬ ‫ذب‬
‫باشد‬ ‫مي‬ ‫ترد‬ ‫شكستهاي‬‫و‬ ‫ترك‬‫ز‬‫و‬‫بر‬
.

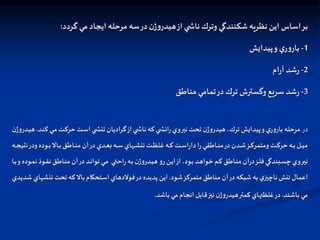

85. ‫گردد‬ ‫مي‬ ‫ايجاد‬ ‫مرحله‬ ‫سه‬‫در‬‫ن‬‫ژ‬‫و‬‫هيدر‬‫از‬ ‫ي‬ ‫ناش‬ ‫وترك‬ ‫شكنندگي‬‫نظريه‬ ‫اين‬ ‫اساس‬‫بر‬
:
1
-
‫پيدايش‬‫و‬‫ي‬‫ر‬‫و‬‫بار‬
2
-
‫ام‬‫ر‬‫آ‬ ‫شد‬‫ر‬
3
-
‫مناطق‬ ‫تمامي‬‫در‬‫ترك‬ ‫وگسترش‬‫سريع‬ ‫شد‬‫ر‬
‫در‬
‫ك‬‫اي‬‫م‬ ‫ات‬‫ك‬‫حر‬‫ات‬‫س‬‫ا‬‫ي‬ ‫تنش‬‫گراديان‬‫از‬‫ي‬ ‫ناش‬‫كه‬‫ي‬ ‫انش‬‫ر‬‫نيروي‬‫تحت‬‫ن‬‫ژ‬‫و‬‫هيدر‬ ،‫ترك‬ ‫پيدايش‬‫و‬ ‫ي‬‫ر‬‫و‬‫بار‬ ‫مرحله‬
‫اد‬‫ن‬
.
‫ن‬‫ژ‬‫و‬‫ادر‬‫ي‬‫ه‬
‫ن‬‫ودر‬‫اوده‬‫ا‬‫ا‬‫ب‬‫اال‬‫ا‬‫ا‬‫ب‬‫ااطق‬‫ا‬‫ا‬‫ن‬‫م‬ ‫آن‬‫در‬‫ادي‬‫ا‬‫ا‬‫ع‬‫ب‬‫اه‬‫ا‬‫ا‬‫س‬ ‫اهاي‬‫ا‬‫ا‬‫ش‬‫تن‬‫ات‬‫ا‬‫ا‬‫ظ‬‫غل‬ ‫اه‬‫ا‬‫ا‬‫ك‬‫ات‬‫ا‬‫ا‬‫س‬‫ا‬‫ر‬‫دا‬‫ا‬‫ر‬‫ااطقي‬‫ا‬‫ا‬‫ن‬‫م‬‫در‬‫ادن‬‫ا‬‫ا‬‫ش‬‫از‬‫ا‬‫ا‬‫ك‬‫ومتمر‬‫ات‬‫ا‬‫ا‬‫ك‬‫حر‬‫اه‬‫ا‬‫ا‬‫ب‬‫ال‬‫ا‬‫ا‬‫ي‬‫م‬
‫اه‬‫ا‬‫ا‬‫ج‬‫تي‬
‫ن‬‫اوذ‬‫ا‬‫ف‬‫ن‬‫ااطق‬‫ا‬‫ن‬‫م‬ ‫آن‬‫در‬‫اد‬‫ا‬‫ن‬‫توا‬‫اي‬‫ا‬‫م‬ ‫اي‬‫ا‬‫ت‬‫اح‬‫ر‬‫اه‬‫ا‬‫ب‬‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ي‬‫ه‬‫و‬‫ر‬‫ان‬‫ا‬‫ي‬‫ا‬‫از‬،‫اود‬‫ا‬‫ب‬‫اد‬‫ا‬‫ه‬‫خوا‬‫ام‬‫ا‬‫ك‬‫ااطق‬‫ا‬‫ن‬‫م‬ ‫آن‬‫ر‬‫د‬‫از‬‫ا‬‫ل‬‫ف‬ ‫ابندگي‬‫ا‬‫س‬‫چ‬‫اروي‬‫ا‬‫ي‬‫ن‬
‫اا‬‫ا‬‫ب‬‫و‬ ‫اوده‬‫ا‬‫م‬
‫شود‬‫متمركز‬‫مناطق‬ ‫آن‬‫در‬‫شبكه‬ ‫به‬ ‫ي‬‫ناچيز‬‫تنش‬‫اعمال‬
.
‫تن‬‫تحت‬‫كه‬‫بال‬‫استحكام‬‫فولدهاي‬‫در‬ ‫پديده‬ ‫اين‬
‫شديدي‬ ‫شهاي‬
‫باشند‬ ‫مي‬
.
‫باشد‬‫مي‬ ‫انجام‬‫قابل‬‫نيز‬‫ن‬‫ژ‬‫و‬‫هيدر‬‫كمتر‬‫غلظتهاي‬‫در‬
.

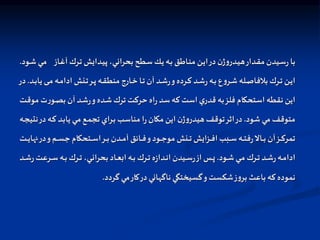

86. ‫اي‬‫م‬ ‫ااز‬‫غ‬‫آ‬ ‫ارك‬‫ت‬ ‫ادايش‬‫ي‬‫پ‬ ،‫اي‬‫ن‬‫بحرا‬ ‫اطح‬‫س‬‫ال‬‫ي‬ ‫اه‬‫ب‬ ‫ااطق‬‫ن‬‫م‬ ‫ان‬‫ي‬‫ا‬‫در‬‫ن‬‫ژ‬‫و‬‫ادر‬‫ي‬‫ه‬‫ادار‬‫ق‬‫م‬ ‫ايدن‬‫س‬‫ر‬ ‫با‬
‫اود‬‫ش‬
.
‫ا‬‫ا‬‫م‬ ‫اه‬‫ا‬‫م‬‫ادا‬ ‫انش‬‫ا‬‫ت‬‫ار‬‫ا‬‫پ‬ ‫اه‬‫ا‬‫ق‬‫منط‬ ‫اارج‬‫ا‬‫خ‬ ‫اا‬‫ا‬‫ت‬ ‫آن‬ ‫اد‬‫ا‬‫ش‬‫ر‬‫و‬‫ارده‬‫ا‬‫ك‬ ‫اد‬‫ا‬‫ش‬‫ر‬‫اه‬‫ا‬‫ب‬ ‫ع‬‫و‬‫ار‬‫ا‬‫ش‬‫اله‬‫ا‬‫ص‬‫بالفا‬ ‫ارك‬‫ا‬‫ت‬ ‫ان‬‫ا‬‫ي‬‫ا‬
‫اد‬‫ا‬‫ب‬‫يا‬
.
‫در‬
‫ت‬‫ر‬‫او‬‫ص‬‫ب‬ ‫آن‬ ‫اد‬‫ش‬‫ر‬‫و‬‫اده‬‫ش‬‫ترك‬ ‫حركت‬ ‫اه‬‫ر‬‫سد‬‫كه‬ ‫است‬ ‫ي‬‫قدر‬ ‫به‬‫فلز‬ ‫استحكام‬ ‫نقطه‬ ‫اين‬
‫ات‬‫ق‬‫مو‬
‫شود‬ ‫مي‬ ‫متوقف‬
.
‫در‬‫اه‬‫ك‬ ‫اد‬‫ب‬‫يا‬ ‫اي‬‫م‬ ‫اع‬‫م‬‫تج‬ ‫اراي‬‫ب‬ ‫مناسب‬ ‫ا‬‫ر‬‫مكان‬ ‫اين‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬‫توقف‬‫اثر‬‫در‬
‫اه‬‫ج‬‫نتي‬
‫ن‬‫در‬‫و‬‫ام‬‫ا‬‫ا‬‫س‬‫ج‬ ‫اتحكام‬‫ا‬‫ا‬‫س‬‫ا‬‫ار‬‫ا‬‫ا‬‫ب‬ ‫ادن‬‫ا‬‫ا‬‫م‬‫آ‬ ‫اائق‬‫ا‬‫ا‬‫ف‬‫و‬‫اود‬‫ا‬‫ا‬‫ج‬‫مو‬ ‫انش‬‫ا‬‫ا‬‫ت‬ ‫ازايش‬‫ا‬‫ا‬‫ف‬‫ا‬ ‫ابب‬‫ا‬‫ا‬‫س‬‫اه‬‫ا‬‫ا‬‫ت‬‫ف‬‫ر‬‫اال‬‫ا‬‫ا‬‫ب‬ ‫آن‬‫از‬‫ا‬‫ا‬‫ك‬‫تمر‬
‫ات‬‫ا‬‫ا‬‫ي‬‫ها‬
‫اود‬‫ا‬‫ش‬‫اي‬‫ا‬‫ا‬‫م‬ ‫ارك‬‫ا‬‫ت‬ ‫اد‬‫ا‬‫ش‬‫ر‬‫اه‬‫ا‬‫م‬‫ادا‬
.
‫ر‬‫ارعت‬‫ا‬‫س‬‫اه‬‫ا‬‫ب‬ ‫ارك‬‫ا‬‫ا‬‫ت‬ ،‫اي‬‫ا‬‫ن‬‫بحرا‬ ‫ااد‬‫ا‬‫ع‬‫اب‬ ‫اه‬‫ا‬‫ا‬‫ب‬ ‫ارك‬‫ا‬‫ت‬ ‫ه‬‫ز‬‫ادا‬‫ا‬‫ن‬‫ا‬ ‫ايدن‬‫ا‬‫ا‬‫س‬‫ر‬‫از‬ ‫اس‬‫ا‬‫پ‬
‫اد‬‫ا‬‫ا‬‫ش‬
‫گردد‬ ‫مي‬‫كار‬‫در‬‫ناگهاني‬ ‫گسيختگي‬‫و‬‫شكست‬‫ز‬‫و‬‫بر‬ ‫باعث‬ ‫كه‬ ‫نموده‬
.

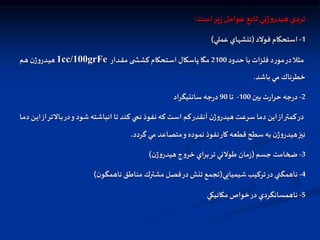

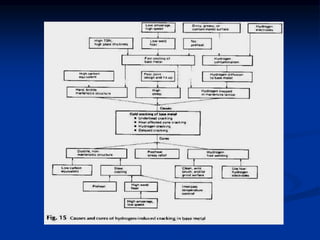

87. ‫است‬‫ير‬‫ز‬‫عوامل‬ ‫تابع‬ ‫ني‬‫ژ‬‫و‬‫هيدر‬‫تردي‬
:
1
-
‫فولد‬ ‫استحكام‬
(
‫عملي‬ ‫تنشهاي‬
)
‫حدود‬ ‫با‬ ‫فلزات‬ ‫د‬‫ر‬‫مو‬‫در‬‫ال‬ ‫م‬
2100
‫ادار‬‫ق‬‫م‬ ‫ی‬ ‫ا‬‫ش‬‫کش‬ ‫اتحکام‬‫س‬‫ا‬ ‫پاسكال‬ ‫مگا‬
1cc/100grFe
‫ام‬‫ه‬ ‫ن‬‫ژ‬‫و‬‫ادر‬‫ي‬‫ه‬
‫باشد‬ ‫مي‬ ‫خطرناك‬
.
2
-
‫بين‬ ‫ت‬‫ر‬‫حرا‬ ‫جه‬‫ر‬‫د‬
100
-
‫تا‬
90
‫سانتيگراد‬ ‫جه‬‫ر‬‫د‬
‫اال‬‫ب‬‫در‬‫و‬ ‫شود‬ ‫انباشته‬ ‫تا‬ ‫كند‬ ‫ي‬ ‫ن‬ ‫نفوذ‬ ‫كه‬ ‫است‬ ‫كم‬‫آنقدر‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬ ‫سرعت‬ ‫دما‬ ‫اين‬‫از‬‫كمتر‬‫در‬
‫اا‬‫م‬‫د‬ ‫ان‬‫ي‬‫ا‬‫از‬‫تر‬
‫گردد‬ ‫مي‬ ‫متصاعد‬‫و‬ ‫نموده‬ ‫نفوذ‬‫كار‬ ‫قطعه‬ ‫سطح‬ ‫به‬ ‫ن‬‫ژ‬‫و‬‫هيدر‬‫نيز‬
.
3
-
‫جسم‬ ‫ضخامت‬
(
‫ن‬‫ژ‬‫و‬‫هيدر‬ ‫ج‬‫و‬‫خر‬ ‫براي‬‫تر‬ ‫طولني‬ ‫مان‬‫ز‬
)
4
-
‫شيميايي‬ ‫تركيب‬‫در‬ ‫ناهمگني‬
(
‫ن‬‫ناهمگو‬ ‫مناطق‬ ‫مشترك‬ ‫فصل‬‫در‬ ‫تنش‬ ‫تجمع‬
)
5
-
‫مكانيكي‬ ‫خواص‬‫در‬ ‫ناهمسانگردي‬

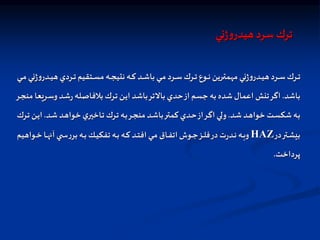

88. ‫ني‬‫ژ‬‫و‬‫هيدر‬‫سرد‬ ‫ترك‬
‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬‫اردي‬‫ا‬‫ا‬‫ت‬ ‫اتقيم‬‫ا‬‫ا‬‫س‬‫م‬ ‫اه‬‫ا‬‫ا‬‫ج‬‫نتي‬ ‫اه‬‫ا‬‫ا‬‫ك‬ ‫اد‬‫ا‬‫ا‬‫ش‬‫با‬ ‫اي‬‫ا‬‫ا‬‫م‬ ‫ارد‬‫ا‬‫ا‬‫س‬‫ارك‬‫ا‬‫ا‬‫ت‬ ‫اوع‬‫ا‬‫ا‬‫ن‬ ‫ارين‬‫ا‬‫ا‬‫ت‬‫مهم‬ ‫ني‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬‫ارد‬‫ا‬‫ا‬‫س‬‫ارك‬‫ا‬‫ا‬‫ت‬
‫اي‬‫ا‬‫ا‬‫م‬ ‫ني‬‫ژ‬‫و‬
‫باشد‬
.
‫ا‬‫س‬‫و‬‫اد‬‫ش‬‫ر‬‫اله‬‫ص‬‫بالفا‬ ‫ارك‬‫ت‬ ‫ان‬‫ي‬‫ا‬ ‫باشد‬‫بالتر‬ ‫حدي‬‫از‬ ‫جسم‬ ‫به‬ ‫شده‬ ‫اعمال‬ ‫تنش‬‫اگر‬
‫ار‬‫ج‬‫من‬ ‫ريعا‬
‫اد‬‫ش‬‫اد‬‫ا‬‫ه‬‫خوا‬ ‫ات‬‫س‬‫شك‬ ‫اه‬‫ب‬
.
‫اد‬‫ا‬‫ش‬‫اد‬‫ه‬‫خوا‬ ‫ي‬‫ااخير‬‫ا‬‫ت‬ ‫ارك‬‫ت‬ ‫اه‬‫ب‬‫ار‬‫ا‬‫ج‬‫من‬ ‫اد‬‫ش‬‫با‬‫ار‬‫ا‬‫ت‬‫كم‬ ‫ادي‬‫ح‬‫از‬‫ار‬‫گ‬‫ا‬ ‫اي‬‫ا‬‫ل‬‫و‬
.
‫ان‬‫ي‬‫ا‬
‫ارك‬‫ا‬‫ت‬
‫در‬‫اتر‬‫ا‬‫ش‬‫بي‬
HAZ
‫ا‬‫ا‬‫ا‬‫خ‬ ‫اا‬‫ا‬‫ه‬‫آن‬ ‫ي‬ ‫ا‬‫ا‬‫س‬‫ر‬‫بر‬ ‫اه‬‫ا‬‫ا‬‫ب‬ ‫ال‬‫ا‬‫ي‬‫تفك‬ ‫اه‬‫ا‬‫ب‬ ‫اه‬‫ا‬‫ك‬ ‫اد‬‫ا‬‫ا‬‫ت‬‫اف‬ ‫اي‬‫ا‬‫م‬ ‫ااق‬‫ا‬‫ف‬‫ات‬ ‫اوش‬‫ا‬‫ج‬‫از‬‫ا‬‫ا‬‫ل‬‫ف‬‫در‬‫ت‬‫ر‬‫اد‬‫ا‬‫ن‬ ‫اه‬‫ا‬‫ب‬‫و‬
‫واهيم‬
‫پرداخت‬
.

89. ‫منطقه‬‫در‬ ‫ني‬‫ژ‬‫و‬‫هيدر‬ ‫سرد‬ ‫ترك‬
HAZ
‫شوند‬ ‫مي‬ ‫بندي‬‫تقسيم‬‫اصلي‬ ‫نوع‬ ‫دو‬ ‫به‬ ‫تركها‬ ‫اين‬
:
1
-
‫گرده‬ ‫ير‬‫ز‬ ‫ترك‬
Under bead crack
2
-
‫گوشه‬ ‫ترك‬
(
‫جوش‬‫ه‬‫ر‬‫كنا‬
)
Toe crack

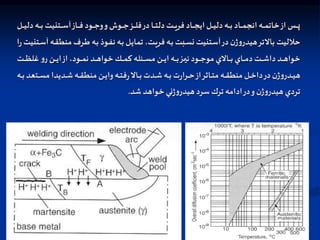

90. ‫دل‬ ‫اه‬‫ا‬‫ا‬‫ا‬‫ب‬ ‫اتنيت‬‫ا‬‫ا‬‫ا‬‫س‬‫آ‬‫ااز‬‫ا‬‫ا‬‫ا‬‫ف‬ ‫اود‬‫ا‬‫ا‬‫ا‬‫ج‬‫و‬‫و‬‫اوش‬‫ا‬‫ا‬‫ا‬‫ج‬‫از‬‫ا‬‫ا‬‫ا‬‫ل‬‫ف‬‫در‬ ‫اا‬‫ا‬‫ا‬‫ا‬‫ت‬‫دل‬ ‫ات‬‫ا‬‫ا‬‫ا‬‫ي‬‫فر‬ ‫ااد‬‫ا‬‫ا‬‫ا‬‫ج‬‫اي‬ ‫ال‬‫ا‬‫ا‬‫ا‬‫ي‬‫دل‬ ‫اه‬‫ا‬‫ا‬‫ا‬‫ب‬ ‫ااد‬‫ا‬‫ا‬‫ا‬‫م‬‫انج‬ ‫اه‬‫ا‬‫ا‬‫ا‬‫م‬‫خات‬‫از‬ ‫اس‬‫ا‬‫ا‬‫ا‬‫پ‬
‫ال‬‫ا‬‫ا‬‫ا‬‫ي‬
‫منط‬ ‫ارف‬‫ط‬ ‫اه‬‫ب‬ ‫اوذ‬‫ف‬‫ن‬ ‫اه‬‫ب‬ ‫ال‬‫ي‬‫تما‬ ،‫ات‬‫ي‬‫فر‬ ‫اه‬‫ب‬ ‫ابت‬‫س‬‫ن‬ ‫آستنيت‬‫در‬‫ن‬‫ژ‬‫و‬‫هيدر‬‫بالتر‬ ‫حالليت‬
‫ا‬‫ر‬ ‫اتنيت‬‫س‬‫آ‬ ‫اه‬‫ق‬
‫ات‬‫ا‬‫ا‬‫ا‬‫ظ‬‫غل‬ ‫و‬‫ر‬‫ان‬‫ا‬‫ا‬‫ا‬‫ي‬‫ا‬‫از‬ ،‫اود‬‫ا‬‫ا‬‫ا‬‫م‬‫ن‬ ‫اد‬‫ا‬‫ا‬‫ا‬‫ه‬‫خوا‬ ‫ال‬‫ا‬‫ا‬‫ا‬‫م‬‫ك‬ ‫ائله‬‫ا‬‫ا‬‫ا‬‫س‬‫م‬ ‫ان‬‫ا‬‫ا‬‫ا‬‫ي‬‫ا‬ ‫اه‬‫ا‬‫ا‬‫ا‬‫ب‬‫از‬‫ا‬‫ا‬‫ا‬‫ي‬‫ن‬ ‫اود‬‫ا‬‫ا‬‫ا‬‫ج‬‫مو‬ ‫االي‬‫ا‬‫ا‬‫ا‬‫ب‬ ‫ااي‬‫ا‬‫ا‬‫ا‬‫م‬‫د‬‫ات‬‫ا‬‫ا‬‫ا‬‫ش‬‫دا‬‫اد‬‫ا‬‫ا‬‫ا‬‫ه‬‫خوا‬
‫ات‬‫ا‬‫ا‬‫س‬‫م‬ ‫اديدا‬‫ا‬‫ا‬‫ش‬‫اه‬‫ا‬‫ا‬‫ق‬‫منط‬ ‫ان‬‫ا‬‫ا‬‫ي‬‫وا‬‫اه‬‫ا‬‫ا‬‫ت‬‫ف‬‫ر‬‫اال‬‫ا‬‫ا‬‫ب‬ ‫ادت‬‫ا‬‫ا‬‫ش‬‫اه‬‫ا‬‫ا‬‫ب‬ ‫ت‬‫ر‬‫ارا‬‫ا‬‫ا‬‫ح‬‫از‬‫ااثر‬‫ا‬‫ا‬‫ت‬‫م‬ ‫اه‬‫ا‬‫ا‬‫ق‬‫منط‬ ‫ال‬‫ا‬‫ا‬‫خ‬‫دا‬‫در‬‫ن‬‫ژ‬‫و‬‫ادر‬‫ا‬‫ا‬‫ي‬‫ه‬
‫اه‬‫ا‬‫ا‬‫ب‬ ‫عد‬
‫شد‬‫خواهد‬ ‫ني‬‫ژ‬‫و‬‫هيدر‬‫سرد‬‫ترك‬ ‫ادامه‬‫در‬‫و‬‫ن‬‫ژ‬‫و‬‫هيدر‬‫تردي‬
.
