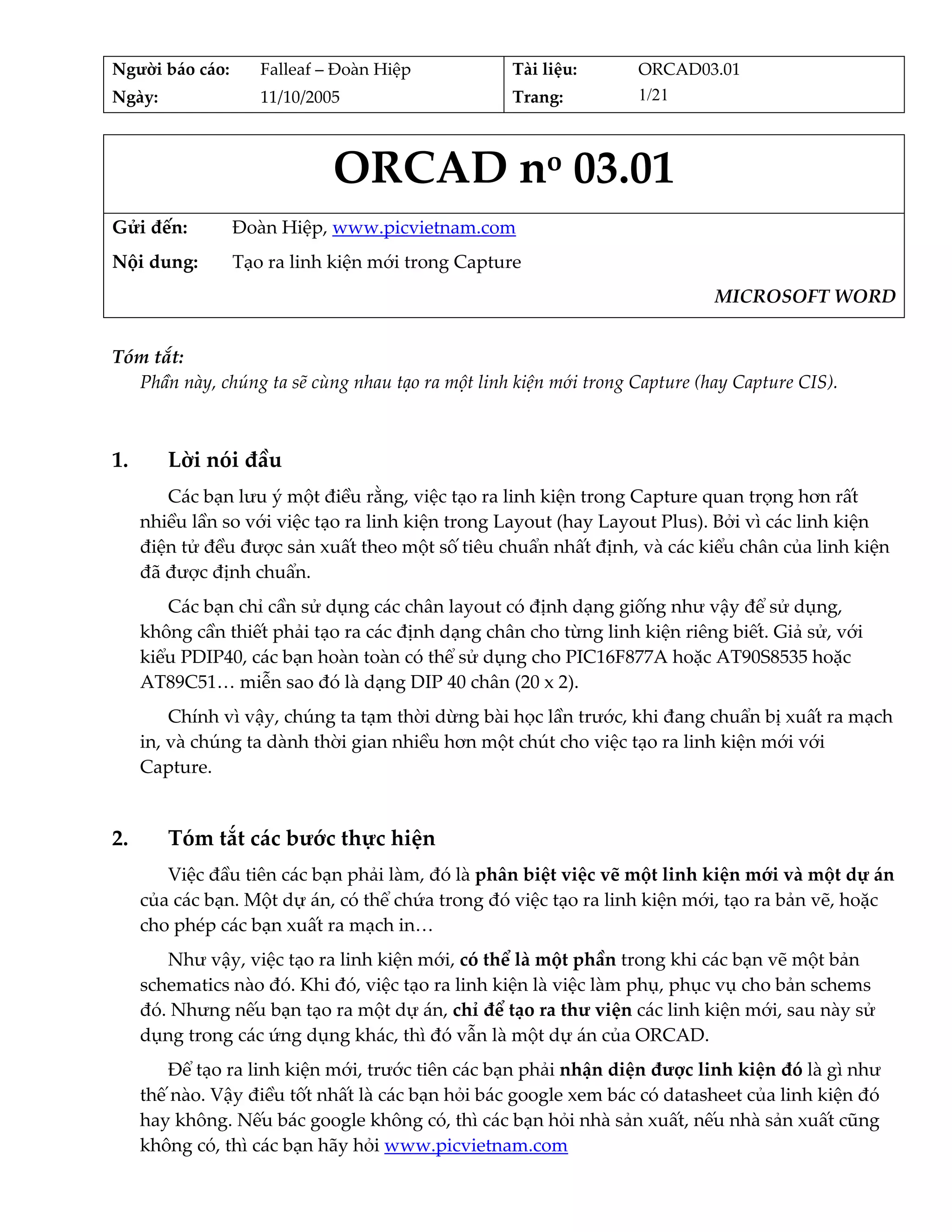

Người báo cáo: Falleaf – Đoàn Hiệp Tài liệu: ORCAD03.01
Ngày: 11/10/2005 Trang: 1/21

ORCAD no 03.01

Gửi đến: Đoàn Hiệp, www.picvietnam.com
Nội dung: Tạo ra linh kiện mới trong Capture
MICROSOFT WORD

Tóm tắt:
Phần này, chúng ta sẽ cùng nhau tạo ra một linh kiện mới trong Capture (hay Capture CIS).

1. Lời nói đầu
Các bạn lưu ý một điều rằng, việc tạo ra linh kiện trong Capture quan trọng hơn rất
nhiều lần so với việc tạo ra linh kiện trong Layout (hay Layout Plus). Bởi vì các linh kiện
điện tử đều được sản xuất theo một số tiêu chuẩn nhất định, và các kiểu chân của linh kiện
đã được định chuẩn.
Các bạn chỉ cần sử dụng các chân layout có định dạng giống như vậy để sử dụng,
không cần thiết phải tạo ra các định dạng chân cho từng linh kiện riêng biết. Giả sử, với
kiểu PDIP40, các bạn hoàn toàn có thể sử dụng cho PIC16F877A hoặc AT90S8535 hoặc
AT89C51… miễn sao đó là dạng DIP 40 chân (20 x 2).
Chính vì vậy, chúng ta tạm thời dừng bài học lần trước, khi đang chuẩn bị xuất ra mạch
in, và chúng ta dành thời gian nhiều hơn một chút cho việc tạo ra linh kiện mới với
Capture.

2. Tóm tắt các bước thực hiện
Việc đầu tiên các bạn phải làm, đó là phân biệt việc vẽ một linh kiện mới và một dự án
của các bạn. Một dự án, có thể chứa trong đó việc tạo ra linh kiện mới, tạo ra bản vẽ, hoặc
cho phép các bạn xuất ra mạch in…
Như vậy, việc tạo ra linh kiện mới, có thể là một phần trong khi các bạn vẽ một bản
schematics nào đó. Khi đó, việc tạo ra linh kiện là việc làm phụ, phục vụ cho bản schems
đó. Nhưng nếu bạn tạo ra một dự án, chỉ để tạo ra thư viện các linh kiện mới, sau này sử
dụng trong các ứng dụng khác, thì đó vẫn là một dự án của ORCAD.
Để tạo ra linh kiện mới, trước tiên các bạn phải nhận diện được linh kiện đó là gì như
thế nào. Vậy điều tốt nhất là các bạn hỏi bác google xem bác có datasheet của linh kiện đó
hay không. Nếu bác google không có, thì các bạn hỏi nhà sản xuất, nếu nhà sản xuất cũng
không có, thì các bạn hãy hỏi www.picvietnam.com

Ngày: 11/10/2005 Trang: 2/21

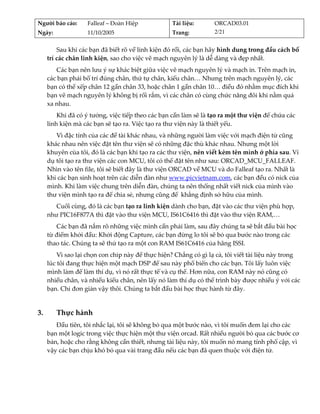

Sau khi các bạn đã biết rõ về linh kiện đó rồi, các bạn hãy hình dung trong đầu cách bố
trí các chân linh kiện, sao cho việc vẽ mạch nguyên lý là dễ dàng và đẹp nhất.
Các bạn nên lưu ý sự khác biệt giữa việc vẽ mạch nguyên lý và mạch in. Trên mạch in,
các bạn phải bố trí đúng chân, thứ tự chân, kiểu chân… Nhưng trên mạch nguyên lý, các
bạn có thể xếp chân 12 gần chân 33, hoặc chân 1 gần chân 10… điều đó nhằm mục đích khi
bạn vẽ mạch nguyên lý không bị rối rắm, vì các chân có cùng chức năng đôi khi nằm quá
xa nhau.
Khi đã có ý tưởng, việc tiếp theo các bạn cần làm sẽ là tạo ra một thư viện để chứa các
linh kiện mà các bạn sẽ tạo ra. Việc tạo ra thư viện này là thiết yếu.
Vì đặc tính của các đề tài khác nhau, và những người làm việc với mạch điện tử cũng
khác nhau nên việc đặt tên thư viện sẽ có những đặc thù khác nhau. Nhưng một lời
khuyên của tôi, đó là các bạn khi tạo ra các thư viện, nên viết kèm tên mình ở phía sau. Ví
dụ tôi tạo ra thư viện các con MCU, tôi có thể đặt tên như sau: ORCAD_MCU_FALLEAF.
Nhìn vào tên file, tôi sẽ biết đây là thư viện ORCAD về MCU và do Falleaf tạo ra. Nhất là
khi các bạn sinh hoạt trên các diễn đàn như www.picvietnam.com, các bạn đều có nick của
mình. Khi làm việc chung trên diễn đàn, chúng ta nên thống nhất viết nick của mình vào
thư viện mình tạo ra để chia sẻ, nhưng cũng để khẳng định sở hữu của mình.
Cuối cùng, đó là các bạn tạo ra linh kiện dành cho bạn, đặt vào các thư viện phù hợp,
như PIC16F877A thì đặt vào thư viện MCU, IS61C6416 thì đặt vào thư viện RAM,…
Các bạn đã nắm rõ những việc mình cần phải làm, sau đây chúng ta sẽ bắt đầu bài học
từ điểm khởi đầu: Khởi động Capture, các bạn đừng lo tôi sẽ bỏ qua bước nào trong các
thao tác. Chúng ta sẽ thử tạo ra một con RAM IS61C6416 của hãng ISSI.
Vì sao lại chọn con chip này để thực hiện? Chẳng có gì lạ cả, tôi viết tài liệu này trong
lúc tôi đang thực hiện một mạch DSP để sau này phổ biến cho các bạn. Tôi lấy luôn việc
mình làm để làm thí dụ, vì nó rất thực tế và cụ thể. Hơn nữa, con RAM này nó cũng có
nhiều chân, và nhiều kiểu chân, nên lấy nó làm thí dụ có thể trình bày được nhiều ý với các
bạn. Chỉ đơn giản vậy thôi. Chúng ta bắt đầu bài học thực hành từ đây.

3. Thực hành
Đầu tiên, tôi nhắc lại, tôi sẽ không bỏ qua một bước nào, vì tôi muốn đem lại cho các
bạn một logic trong việc thực hiện một thư viện orcad. Rất nhiều người bỏ qua các bước cơ
bản, hoặc cho rằng không cần thiết, nhưng tài liệu này, tôi muốn nó mang tính phổ cập, vì
vậy các bạn chịu khó bỏ qua vài trang đầu nếu các bạn đã quen thuộc với điện tử.

Ngày: 11/10/2005 Trang: 3/21

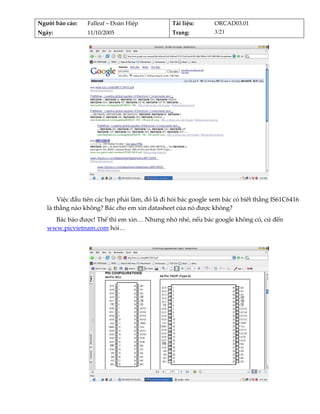

Việc đầu tiên các bạn phải làm, đó là đi hỏi bác google xem bác có biết thằng IS61C6416
là thằng nào không? Bác cho em xin datasheet của nó được không?
Bác bảo được! Thế thì em xin… Nhưng nhớ nhé, nếu bác google không có, cứ đến
www.picvietnam.com hỏi…

Ngày: 11/10/2005 Trang: 4/21

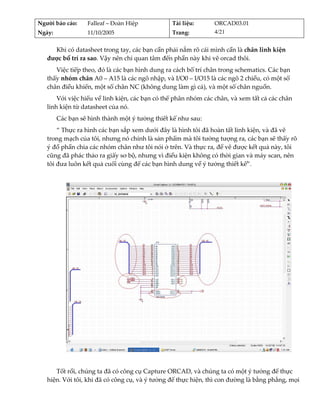

Khi có datasheet trong tay, các bạn cần phải nắm rõ cái mình cần là chân linh kiện
được bố trí ra sao. Vậy nên chỉ quan tâm đến phần này khi vẽ orcad thôi.
Việc tiếp theo, đó là các bạn hình dung ra cách bố trí chân trong schematics. Các bạn
thấy nhóm chân A0 – A15 là các ngõ nhập, và I/O0 – I/O15 là các ngõ 2 chiều, có một số
chân điều khiển, một số chân NC (không dung làm gì cả), và một số chân nguồn.
Với việc hiểu về linh kiện, các bạn có thể phân nhóm các chân, và xem tất cả các chân
linh kiện từ datasheet của nó.
Các bạn sẽ hình thành một ý tưởng thiết kế như sau:
“ Thực ra hình các bạn sắp xem dưới đây là hình tôi đã hoàn tất linh kiện, và đã vẽ
trong mạch của tôi, nhưng nó chính là sản phẩm mà tôi tưởng tượng ra, các bạn sẽ thấy rõ
ý đồ phần chia các nhóm chân như tôi nói ở trên. Và thực ra, để vẽ được kết quả này, tôi
cũng đã phác thảo ra giấy sơ bộ, nhưng vì điều kiện không có thời gian và máy scan, nên
tôi đưa luôn kết quả cuối cùng để các bạn hình dung về ý tưởng thiết kế”.

Tốt rồi, chúng ta đã có công cụ Capture ORCAD, và chúng ta có một ý tưởng để thực
hiện. Với tôi, khi đã có công cụ, và ý tưởng để thực hiện, thì con đường là bằng phẳng, mọi

Ngày: 11/10/2005 Trang: 5/21

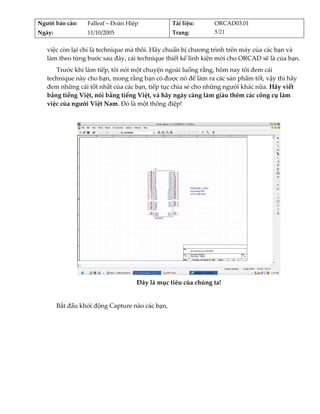

việc còn lại chỉ là technique mà thôi. Hãy chuẩn bị chương trình trên máy của các bạn và
làm theo từng bước sau đây, cái technique thiết kế linh kiện mới cho ORCAD sẽ là của bạn.
Trước khi làm tiếp, tôi nói một chuyện ngoài luồng rằng, hôm nay tôi đem cái
technique này cho bạn, mong rằng bạn có được nó để làm ra các sản phẩm tốt, vậy thì hãy
đem những cái tốt nhất của các bạn, tiếp tục chia sẻ cho những người khác nữa. Hãy viết
bằng tiếng Việt, nói bằng tiếng Việt, và hãy ngày càng làm giàu thêm các công cụ làm
việc của người Việt Nam. Đó là một thông điệp!

Đây là mục tiêu của chúng ta!

Bắt đầu khởi động Capture nào các bạn,

Ngày: 11/10/2005 Trang: 6/21

Chúng ta cần tạo ra một thư viện để chứa các linh kiện mình sẽ tạo ra: File >> New >>
Library

Ngày: 11/10/2005 Trang: 7/21

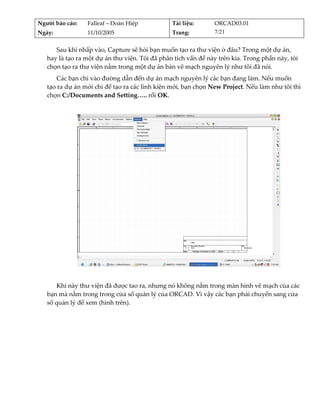

Sau khi nhấp vào, Capture sẽ hỏi bạn muốn tạo ra thư viện ở đâu? Trong một dự án,
hay là tạo ra một dự án thư viện. Tôi đã phân tích vấn đề này trên kia. Trong phần này, tôi
chọn tạo ra thư viện nằm trong một dự án bản vẽ mạch nguyên lý như tôi đã nói.
Các bạn chỉ vào đường dẫn đến dự án mạch nguyên lý các bạn đang làm. Nếu muốn
tạo ra dự án mới chỉ để tạo ra các linh kiện mới, bạn chọn New Project. Nếu làm như tôi thì
chọn C:/Documents and Setting….. rồi OK.

Khi này thư viện đã được tao ra, nhưng nó không nằm trong màn hình vẽ mạch của các
bạn mà nằm trong trong cửa sổ quản lý của ORCAD. Vì vậy các bạn phải chuyển sang cửa
sổ quản lý để xem (hình trên).

Ngày: 11/10/2005 Trang: 8/21

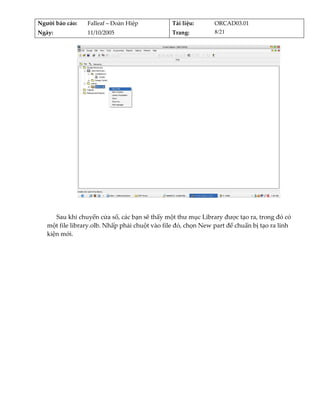

Sau khi chuyển cửa sổ, các bạn sẽ thấy một thư mục Library được tạo ra, trong đó có
một file library.olb. Nhấp phải chuột vào file đó, chọn New part để chuẩn bị tạo ra linh
kiện mới.

Ngày: 11/10/2005 Trang: 9/21

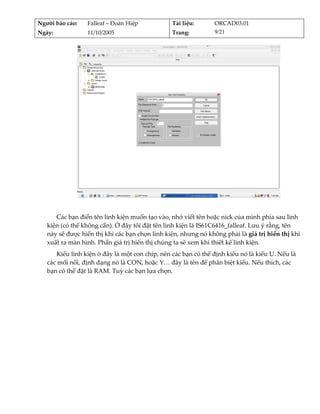

Các bạn điền tên linh kiện muốn tạo vào, nhớ viết tên hoặc nick của mình phía sau linh
kiện (có thể không cần). Ở đây tôi đặt tên linh kiện là IS61C6416_falleaf. Lưu ý rằng, tên
này sẽ được hiển thị khi các bạn chọn linh kiện, nhưng nó không phải là giá trị hiển thị khi
xuất ra màn hình. Phần giá trị hiển thị chúng ta sẽ xem khi thiết kế linh kiện.
Kiểu linh kiện ở đây là một con chip, nên các bạn có thể định kiểu nó là kiểu U. Nếu là
các mối nối, định dạng nó là CON, hoặc Y… đây là tên để phân biệt kiểu. Nếu thích, các
bạn có thể đặt là RAM. Tuỳ các bạn lựa chọn.

Ngày: 11/10/2005 Trang: 10/21

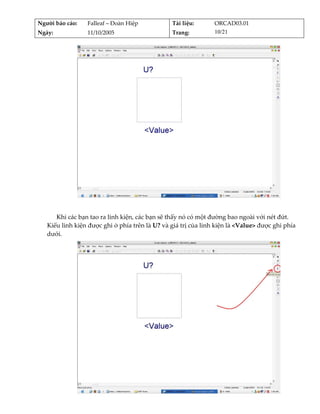

Khi các bạn tao ra linh kiện, các bạn sẽ thấy nó có một đường bao ngoài với nét đứt.
Kiểu linh kiện được ghi ở phía trên là U? và giá trị của linh kiện là <Value> được ghi phía
dưới.

Ngày: 11/10/2005 Trang: 11/21

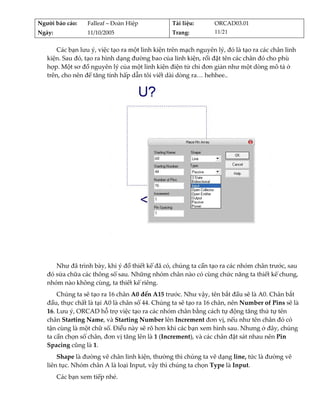

Các bạn lưu ý, việc tạo ra một linh kiện trên mạch nguyên lý, đó là tạo ra các chân linh
kiện. Sau đó, tạo ra hình dạng đường bao của linh kiện, rồi đặt tên các chân đó cho phù
hợp. Một sơ đồ nguyên lý của một linh kiện điện tử chỉ đơn giản như một dòng mô tả ở
trên, cho nên để tăng tính hấp dẫn tôi viết dài dòng ra… hehhee..

Như đã trình bày, khi ý đồ thiết kế đã có, chúng ta cần tạo ra các nhóm chân trước, sau
đó sửa chữa các thông số sau. Những nhóm chân nào có cùng chức năng ta thiết kế chung,
nhóm nào không cùng, ta thiết kế riêng.
Chúng ta sẽ tạo ra 16 chân A0 đến A15 trước. Như vậy, tên bắt đầu sẽ là A0. Chân bắt
đầu, thực chất là tại A0 là chân số 44. Chúng ta sẽ tạo ra 16 chân, nên Number of Pins sẽ là
16. Lưu ý, ORCAD hỗ trợ việc tạo ra các nhóm chân bằng cách tự động tăng thứ tự tên
chân Starting Name, và Starting Number lên Increment đơn vị, nếu như tên chân đó có
tận cùng là một chữ số. Điều này sẽ rõ hơn khi các bạn xem hình sau. Nhưng ở đây, chúng
ta cần chọn số chân, đơn vị tăng lên là 1 (Increment), và các chân đặt sát nhau nên Pin
Spacing cũng là 1.
Shape là đường vẽ chân linh kiện, thường thì chúng ta vẽ dạng line, tức là đường vẽ
liên tục. Nhóm chân A là loại Input, vậy thì chúng ta chọn Type là Input.
Các bạn xem tiếp nhé.

Ngày: 11/10/2005 Trang: 12/21

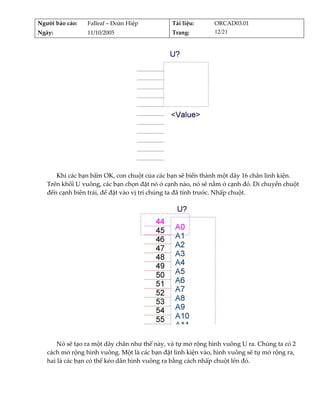

Khi các bạn bấm OK, con chuột của các bạn sẽ biến thành một dãy 16 chân linh kiện.
Trên khối U vuông, các bạn chọn đặt nó ở cạnh nào, nó sẽ nằm ở cạnh đó. Di chuyển chuột
đến cạnh biên trái, để đặt vào vị trí chúng ta đã tính trước. Nhấp chuột.

Nó sẽ tạo ra một dãy chân như thế này, và tự mở rộng hình vuông U ra. Chúng ta có 2
cách mở rộng hình vuông. Một là các bạn đặt linh kiện vào, hình vuông sẽ tự mở rộng ra,
hai là các bạn có thể kéo dãn hình vuông ra bằng cách nhấp chuột lên đó.

Ngày: 11/10/2005 Trang: 13/21

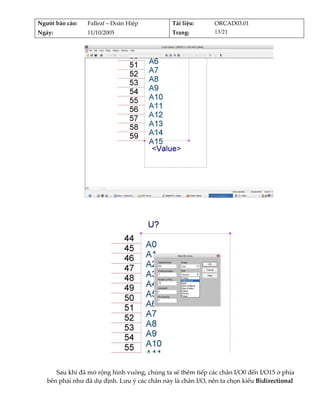

Sau khi đã mở rộng hình vuông, chúng ta sẽ thêm tiếp các chân I/O0 đến I/O15 ở phía
bên phải như đã dự định. Lưu ý các chân này là chân I/O, nên ta chọn kiểu Bidirectional

Ngày: 11/10/2005 Trang: 14/21

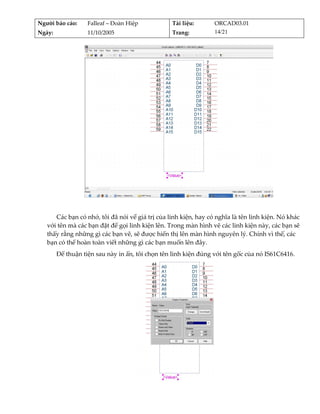

Các bạn có nhớ, tôi đã nói về giá trị của linh kiện, hay có nghĩa là tên linh kiện. Nó khác
với tên mà các bạn đặt để gọi linh kiện lên. Trong màn hình vẽ các linh kiện này, các bạn sẽ
thấy rằng những gì các bạn vẽ, sẽ được hiển thị lên màn hình nguyên lý. Chính vì thế, các
bạn có thể hoàn toàn viết những gì các bạn muốn lên đây.
Để thuận tiện sau này in ấn, tôi chọn tên linh kiện đúng với tên gốc của nó IS61C6416.

Ngày: 11/10/2005 Trang: 15/21

Lại tiếp tục tạo ra các chân khác, các chân điều khiển là các chân Input. Lưu ý là, các
chân điều khiển này, trong mạch nguyên lý, nó là chân đảo. Vì vậy, các bạn dùng ký hiệu *
để ký hiệu nó là chân đảo. Vậy tôi sẽ đặt tên chân là CE*.
Khi không có số thứ tự phía sau Starting Name thì ORCAD sẽ không tự động tăng lên,
mà giữ nguyên tên cũ. Bây giờ chúng ta tiếp tục tạo ra các chân còn lại.

Ngày: 11/10/2005 Trang: 16/21

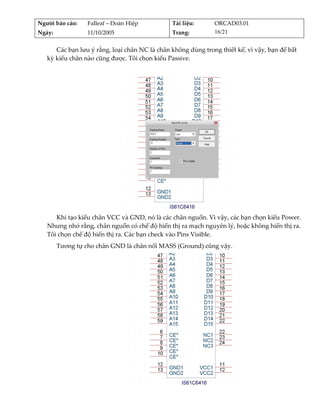

Các bạn lưu ý rằng, loại chân NC là chân không dùng trong thiết kế, vì vậy, bạn để bất
kỳ kiểu chân nào cũng được. Tôi chọn kiểu Passive.

Khi tạo kiểu chân VCC và GND, nó là các chân nguồn. Vì vậy, các bạn chọn kiểu Power.
Nhưng nhớ rằng, chân nguồn có chế độ hiển thị ra mạch nguyên lý, hoặc không hiển thị ra.
Tôi chọn chế độ hiển thị ra. Các bạn check vào Pins Visible.
Tương tự cho chân GND là chân nối MASS (Ground) cũng vậy.

Ngày: 11/10/2005 Trang: 17/21

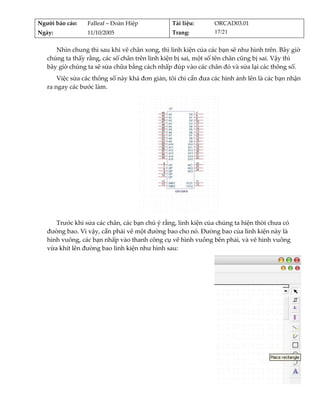

Nhìn chung thì sau khi vẽ chân xong, thì linh kiện của các bạn sẽ như hình trên. Bây giờ
chúng ta thấy rằng, các số chân trên linh kiện bị sai, một số tên chân cũng bị sai. Vậy thì
bây giờ chúng ta sẽ sửa chữa bằng cách nhấp đúp vào các chân đó và sửa lại các thông số.
Việc sửa các thông số này khá đơn giản, tôi chỉ cần đưa các hình ảnh lên là các bạn nhận
ra ngay các bước làm.

Trước khi sửa các chân, các bạn chú ý rằng, linh kiện của chúng ta hiện thời chưa có
đường bao. Vì vậy, cần phải vẽ một đường bao cho nó. Đường bao của linh kiện này là
hình vuông, các bạn nhấp vào thanh công cụ vẽ hình vuông bên phải, và vẽ hình vuông
vừa khít lên đường bao linh kiện như hình sau:

Ngày: 11/10/2005 Trang: 18/21

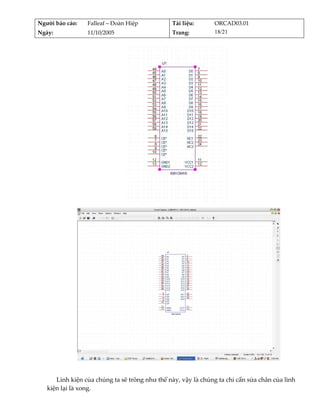

Linh kiện của chúng ta sẽ trông như thế này, vậy là chúng ta chỉ cần sửa chân của linh
kiện lại là xong.

Ngày: 11/10/2005 Trang: 19/21

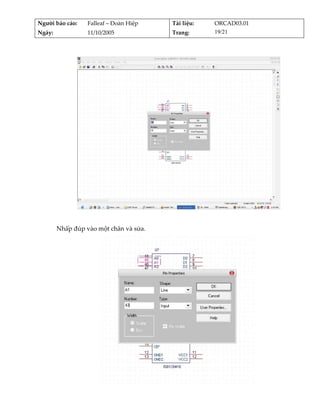

Nhấp đúp vào một chân và sửa.

Ngày: 11/10/2005 Trang: 20/21

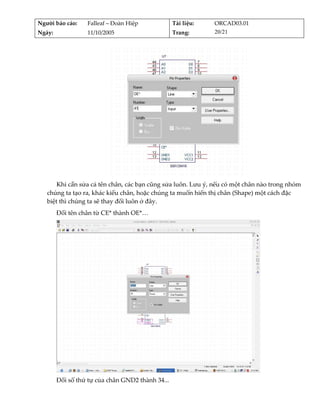

Khi cần sửa cả tên chân, các bạn cũng sửa luôn. Lưu ý, nếu có một chân nào trong nhóm
chúng ta tạo ra, khác kiểu chân, hoặc chúng ta muốn hiển thị chân (Shape) một cách đặc
biệt thì chúng ta sẽ thay đổi luôn ở đây.
Đổi tên chân từ CE* thành OE*…

Đổi số thứ tự của chân GND2 thành 34...

Ngày: 11/10/2005 Trang: 21/21

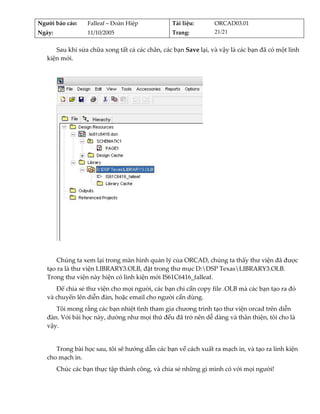

Sau khi sửa chữa xong tất cả các chân, các bạn Save lại, và vậy là các bạn đã có một linh
kiện mới.

Chúng ta xem lại trong màn hình quản lý của ORCAD, chúng ta thấy thư viện đã được
tạo ra là thư viện LIBRARY3.OLB, đặt trong thư mục D:DSP TexasLIBRARY3.OLB.
Trong thư viện này hiện có linh kiện mới IS61C6416_falleaf.
Để chia sẻ thư viện cho mọi người, các bạn chỉ cần copy file .OLB mà các bạn tạo ra đó
và chuyển lên diễn đàn, hoặc email cho người cần dùng.
Tôi mong rằng các bạn nhiệt tình tham gia chương trình tạo thư viện orcad trên diễn
đàn. Với bài học này, dường như mọi thứ đều đã trở nên dễ dàng và thân thiện, tôi cho là
vậy.

Trong bài học sau, tôi sẽ hướng dẫn các bạn về cách xuất ra mạch in, và tạo ra linh kiện
cho mạch in.
Chúc các bạn thực tập thành công, và chia sẻ những gì mình có với mọi người!

Orcad 4 tao_linh_kien_moi_trong_capture_6972

More Related Content

What's hot

Similar to Orcad 4 tao_linh_kien_moi_trong_capture_6972

Recently uploaded

Orcad 4 tao_linh_kien_moi_trong_capture_6972
