Accurate time is essential to determining the order in which events occur and is a fundamental aspect of transaction integrity, logging/auditing, troubleshooting and forensics. Accuracy, reliable time is necessary for many applications involving widely distributed resources. PTG-S1001C includes a proprietary CDMA receiver for synchronization to universal Coordinate Time(UTC). It receives its timing information from GPS via the CDMA mobile telecommunications network used by cellular telephones. This means the antenna can be conveniently located inside buildings, anywhere a cell phone signal is available

1. 시각 동기화의 필요성과
PTG-S1001CN 타임 서버
DK 솔루션
http://gogocctv.com/time.htm
연락처 010-9180-6256
DK 시각 동기화 솔루션

2. 3개월 경과
수초의 편차
6개월 경과
십수분 편차
1년 경과
수십분 편차
시간을 맟추어
가동시작
시간이 빨라짐
시간이 늦어짐
시각이 동기화 되어 있다면
시간 경과에도 시각의 편차가
없고 동일한 시각을 유지
설치 시
시각 조정

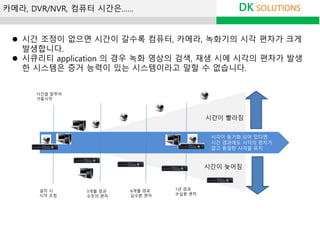

 시간 조정이 없으면 시간이 갈수록 컴퓨터, 카메라, 녹화기의 시각 편차가 크게
발생합니다.
 시큐리티 application 의 경우 녹화 영상의 검색, 재생 시에 시각의 편차가 발생
한 시스템은 증거 능력이 있는 시스템이라고 말할 수 없습니다.
DK SOLUTIONS카메라, DVR/NVR, 컴퓨터 시간은……

3. DK SOLUTIONS
• 올바른 정보를
• 필요로 하는 사람에게
• 정확한 시간을 제공함으로써
• 바른 의사결정과 액션 수행
시각 동기화의 필요성
시스템 관리 보안 관리 비즈니스
활용
상황실의 모든 기기가 똑같은 시간에 의하여 바르게
운용 되어 지고 있는가?

4. 모시계
(Master Clock)
UTC 표준시간
- 컴퓨터,
- NVR, DVR, IP 카메라,
- 출입통제, 디지털 시계…

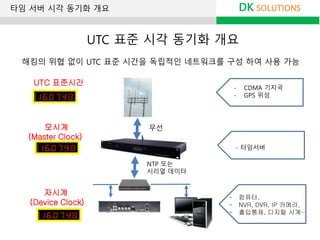

UTC 표준 시각 동기화 개요
DK SOLUTIONS타임 서버 시각 동기화 개요
- CDMA 기지국
- GPS 위성
자시계
(Device Clock)
- 타임서버
무선
NTP 또는
시리얼 데이터
해킹의 위협 없이 UTC 표준 시간을 독립적인 네트워크를 구성 하여 사용 가능

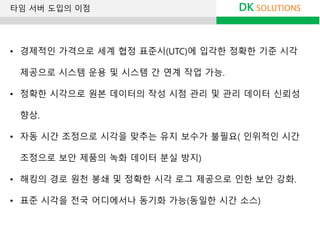

5. DK SOLUTIONS타임 서버 도입의 이점
• 경제적인 가격으로 세계 협정 표준시(UTC)에 입각한 정확한 기준 시각
제공으로 시스템 운용 및 시스템 간 연계 작업 가능.
• 정확한 시각으로 원본 데이터의 작성 시점 관리 및 관리 데이터 신뢰성
향상.
• 자동 시간 조정으로 시각을 맞추는 유지 보수가 불필요( 인위적인 시간
조정으로 보안 제품의 녹화 데이터 분실 방지)
• 해킹의 경로 원천 봉쇄 및 정확한 시각 로그 제공으로 인한 보안 강화.
• 표준 시각을 전국 어디에서나 동기화 가능(동일한 시간 소스)

6. •CDMA 시각 동기화 장치 (GPS/GSM/CDMA2000/WCDMA 옵션)
•Millisecond 시각 정확도 (10ms 이내)의 고정밀 시각 발생기
•CDMA 신호 수신기 장착
•CDMA 타임서버 사용시 별도의 안테나 케이블 불필요
•CDMA 모바일 폰 네트워크로 시각 정보 획득 사용
•비오는 날 및 건물 내부 에도 사용 무관함
•모바일이 작동 하는 곳은 어느 곳에든지 사용 가능
•LED 를 통한 CDMA 신호 수신 상태 및 현재 시각 표시
•손쉬운 설치
•네트워크를 통한 NTP출력
•각종 네트워크 기기에 시각 정보 제공
•기타 장비 I/F 를 위한 RS-485 시리얼 출력(최대 256 장비 연결)
•동시에 다수의 장비에 일괄적으로 시각 조정
•수동으로 날짜 및 시간 조정 버튼
•19” 랙마운트 타입
DK SOLUTIONSPTG-S1001CN, 타임 서버의 특징
PTG-S1001CN

7. DK SOLUTIONSPTG-S1001CN, 타임 서버 구성
날짜,
시간
표시
메뉴
설정
CDMA 또는
GPS 안테나
TCP/IP 및
RS-485 출력

8. DK SOLUTIONSOrdering
CDMA(GPS) 시각 발생기, NTP 타임서버 일체형
PTG-S1001CN
CDMA(GPS) 시각 발생기
PTG-S1001C
Mini NTP 타임서버
PMS-S1001C

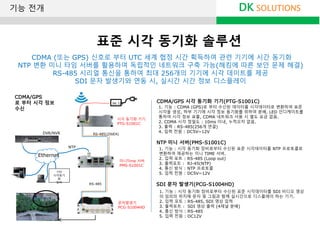

9. 표준 시각 동기화 솔루션
DC 12V
시각 동기화 기기
PTG-S1001C
미니Time 서버
PMS-S1001C
NTP
RS-485(256EA)
RS-485
문자발생기
PCG-S1004HD
CDMA/GPS
로 부터 시각 정보
수신
DVR/NVR
Ethernet
기타
시각동기
화
장비
1. 기능 : CDMA (GPS)로 부터 수신된 데이터를 시각데이터로 변환하여 표준
시각을 생성, 하부 기기에 시각 정보 동기화를 위하여 분배. LED 인디케이트를
통하여 시각 정보 표출, CDMA 네트워크 사용 시 별도 요금 없음.
2. CDMA 시각 정밀도 : 10ms 이내, 누적오차 없음.
3. 출력 : RS-485(256개 연결)
4. 입력 전원 : DC5V~12V
1. 기능 : 시각 동기화 장비로부터 수신된 표준 시각데이터를 NTP 프로토콜로
변환하여 제공하는 미니 TIME 서버.
2. 입력 포트 : RS-485 (Loop out)
3. 출력포트 : RJ-45(NTP)
4. 통신 방식 : NTP 프로토콜
5. 입력 전원 : DC5V~12V
1. 기능 : 시각 동기화 장비로부터 수신된 표준 시각데이터를 SDI 비디오 영상
의 임의의 위치에 문자 및 그림과 함께 실시간으로 디스플레이 하는 기기.
2. 입력 포트 : RS-485, SDI 영상 입력
3. 출력포트 : SDI 영상 출력 (4채널 분배)
4. 통신 방식 : RS-485
5. 입력 전원 : DC12V
SDI 문자 발생기(PCG-S1004HD)
NTP 미니 서버(PMS-S1001C)
CDMA/GPS 시각 동기화 기기(PTG-S1001C)
CDMA (또는 GPS) 신호로 부터 UTC 세계 협정 시간 획득하여 관련 기기에 시간 동기화
NTP 변환 미니 타임 서버를 활용하여 독립적인 네트워크 구축 가능(해킹에 따른 보안 문제 해결)
RS-485 시리얼 통신을 통하여 최대 256개의 기기에 시각 데이트를 제공
SDI 문자 발생기와 연동 시, 실시간 시간 정보 디스플레이
DK SOLUTIONS기능 전개

10. DVR/NVR
CAT 5
Ethernet(Intranet)
CDMA 또는 GPS 신호
NTP Port : 123 or 80

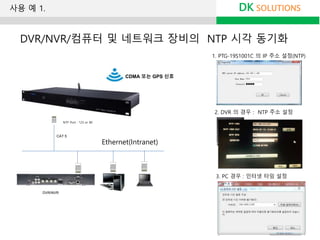

1. PTG-19S1001C 의 IP 주소 설정(NTP)
2. DVR 의 경우 : NTP 주소 설정
3. PC 경우 : 인터넷 타임 설정
DK SOLUTIONS
DVR/NVR/컴퓨터 및 네트워크 장비의 NTP 시각 동기화
사용 예 1.

11. 시각 동기화 절차
DK SOLUTIONS

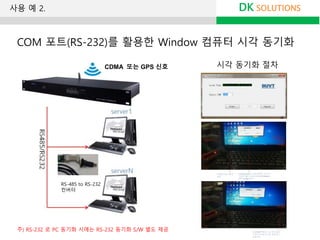

COM 포트(RS-232)를 활용한 Window 컴퓨터 시각 동기화
RS-485 to RS-232
컨버터
사용 예 2.
CDMA 또는 GPS 신호
주) RS-232 로 PC 동기화 시에는 RS-232 동기화 S/W 별도 제공

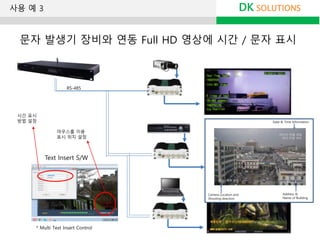

12. * Multi Text Insert Control
Text Insert S/W
DK SOLUTIONS
문자 발생기 장비와 연동 Full HD 영상에 시간 / 문자 표시
마우스를 이용
표시 위치 설정
시간 표시
방법 설정
RS-485
사용 예 3

13. DK SOLUTIONS규격

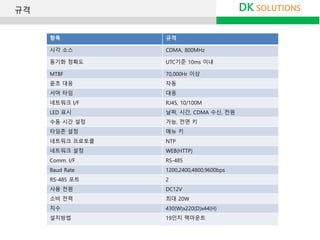

항목 규격
시각 소스 CDMA, 800MHz
동기화 정확도 UTC기준 10ms 이내
MTBF 70,000Hr 이상
윤초 대응 자동
서머 타임 대응
네트워크 I/F RJ45, 10/100M
LED 표시 날짜, 시간, CDMA 수신, 전원
수동 시간 설정 가능, 전면 키
타임존 설정 메뉴 키
네트워크 프로토콜 NTP
네트워크 설정 WEB(HTTP)
Comm. I/F RS-485
Baud Rate 1200,2400,4800,9600bps
RS-485 포트 2
사용 전원 DC12V
소비 전력 최대 20W
치수 430(W)x220(D)x44(H)
설치방법 19인치 랙마운트

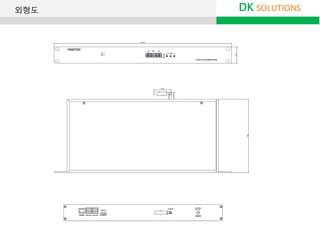

14. DK SOLUTIONS외형도

15. Header year month day hour minute second
Serial port parameters：Baud Rate：9600；1 start bit；1 stop bit；No parity
Time frame format is as follows：
Sending a second time frame
2B 4B 2B 2B 2B 2B 2Blength
Field
The frame format, the characters are sent, header fixed to "ST";
for example：“ST20151201132330”
It represents December 1, 2015; 13:23:30
The clock generator output data format
시각 동기화 장비 프로토콜
DK SOLUTIONS프로토콜

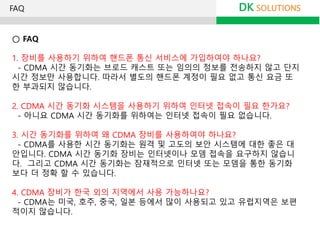

16. ○ FAQ
